191

ОБЕСПЕЧЕНИЕ БЕЗВРЕДНЫХ УСЛОВИЙ ТРУДА

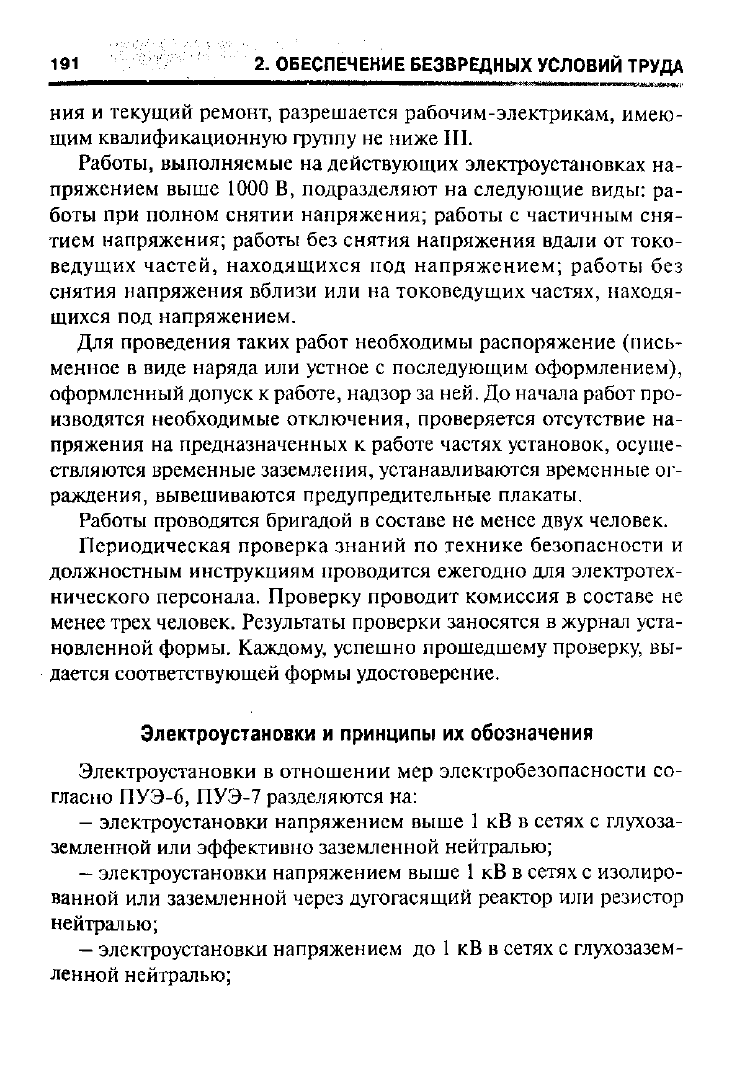

ния и текущий ремонт, разрешается рабочим-электрикам, имею-

щим квалификационную группу не ниже III.

Работы, выполняемые на действующих электроустановках на-

пряжением выше 1000 В, подразделяют на следующие виды: ра-

боты при полном снятии напряжения; работы с частичным сня-

тием напряжения; работы без снятия напряжения вдали от токо-

ведущих частей, находящихся под напряжением; работы без

снятия напряжения вблизи или на токоведущих частях, находя-

щихся под напряжением.

Для проведения таких работ необходимы распоряжение (пись-

менное в виде наряда или устное с последующим оформлением),

оформленный допуск к работе, надзор за ней. До начала работ про-

изводятся необходимые отключения, проверяется отсутствие на-

пряжения на предназначенных к работе частях установок, осуще-

ствляются временные заземления, устанавливаются временные ог-

раждения, вывешиваются предупредительные плакаты.

Работы проводятся бригадой в составе не менее двух человек.

Периодическая проверка знаний по технике безопасности и

должностным инструкциям проводится ежегодно для электротех-

нического персонала. Проверку проводит комиссия в составе не

менее трех человек. Результаты проверки заносятся в журнал уста-

новленной формы. Каждому, успешно прошедшему проверку, вы-

дается соответствующей формы удостоверение.

Электроустановки и принципы их обозначения

Электроустановки в отношении мер электробезопасности со-

гласно ПУЭ-6, ПУЭ-7 разделяются на:

—

электроустановки напряжением выше 1 кВ в сетях с глухоза-

земленной или эффективно заземленной нейтралью;

—

электроустановки напряжением выше 1 кВ в сетях с изолиро-

ванной или заземленной через дугогасящий реактор или резистор

нейтралью;

—

электроустановки напряжением до 1 кВ в сетях с глухозазем-

ленной нейтралью;

БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ. ОХРАНА ТРУДА 192

—

электроустановки напряжением до 1 кВ в сетях с изолирован-

ной нейтралью.

Для электроустановок напряжением до

кВ приняты следующие

обозначения:

—

система TN— система, в которой нейтраль источника питания

глухо заземлена, а открытые проводящие части электроустановки

присоединены к глухозаземленной нейтрали источника посред-

ством нулевых защитньпх проводников;

—

система TN-C — система TN, в которой нулевой защитный и

нулевой рабочий проводники совмещены в одном проводнике на

всем ее протяжении (рис. 2.13);

о <я

•PEN

PEN

. L

а б

Рис.

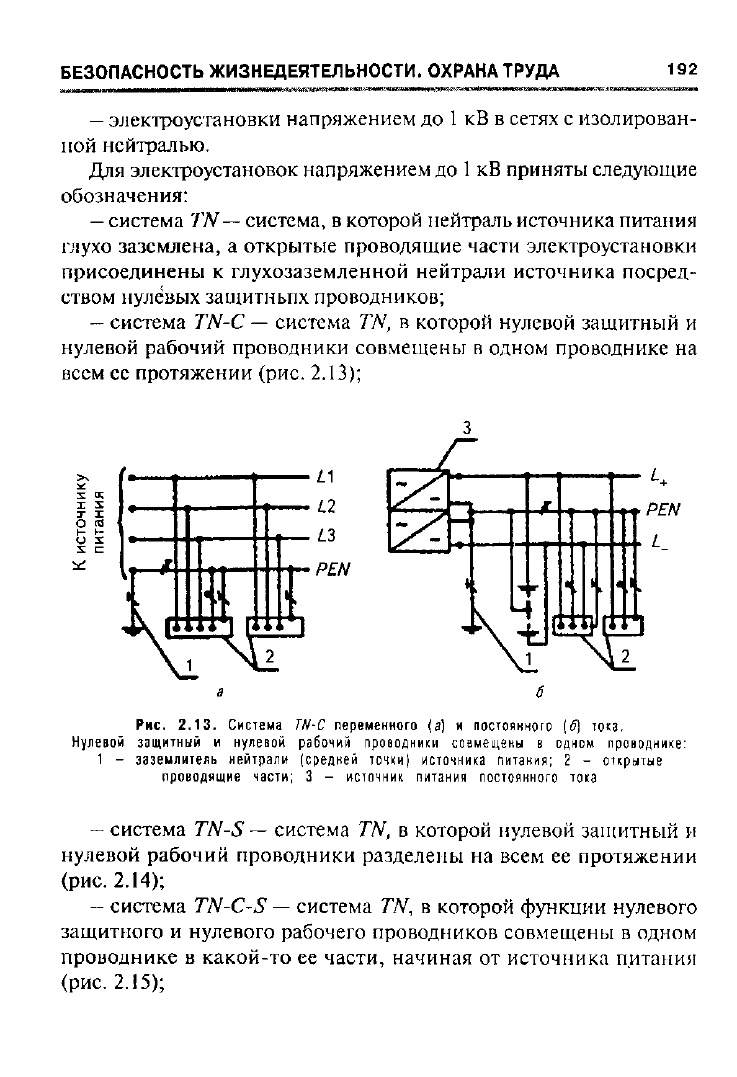

2.13. Система TN-C переменного (а) и постоянного (б) тока.

Нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике:

1 - заземлитель нейтрали (средней точки) источника питания; 2 - открытые

проводящие части; 3 - источник питания постоянного тока

- система TN-S

—

система TN, в которой нулевой защитный и

нулевой рабочий проводники разделены на всем ее протяжении

(рис.

2.14);

—

система TN-C-S

—

система TN, в которой функции нулевого

защитного и нулевого рабочего проводников совмещены в одном

проводнике в какой-то ее части, начиная от источника питания

(рис.

2.15);

193

ОБЕСПЕЧЕНИЕ БЕЗВРЕДНЫХ УСЛОВИЙ ТРУДА

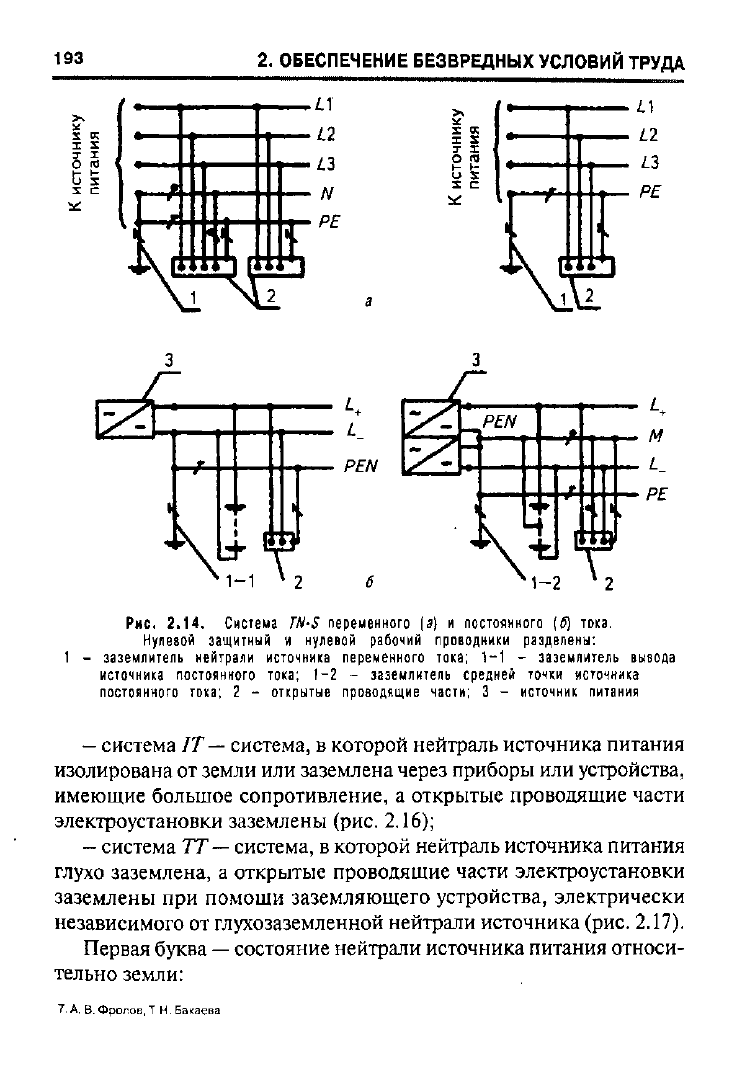

Рис.

2.14.

Система

TN-S

переменного

(а) и

постоянного

[б)

тока.

Нулевой защитный

нулевой рабочий проводники разделены:

1 -

заземлитель нейтрали источника переменного тока;

1-1 -

заземлитель вывода

источника постоянного тока;

1-2 -

заземлитель средней точки источника

постоянного тока;

2 -

открытые проводящие части;

3 -

источник питания

- система IT— система, в которой нейтраль источника питания

изолирована от земли или заземлена через приборы или устройства,

имеющие большое сопротивление, а открытые проводящие части

электроустановки заземлены (рис. 2.16);

- система 7Y— система, в которой нейтраль источника питания

глухо заземлена, а открытые проводящие части электроустановки

заземлены при помощи заземляющего устройства, электрически

независимого от глухозаземленной нейтрали источника (рис. 2.17).

Первая буква

—

состояние нейтрали источника питания относи-

тельно земли:

А.

В. Фролов, T Н. Бакаева

БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ. ОХРАНА ТРУДА 194

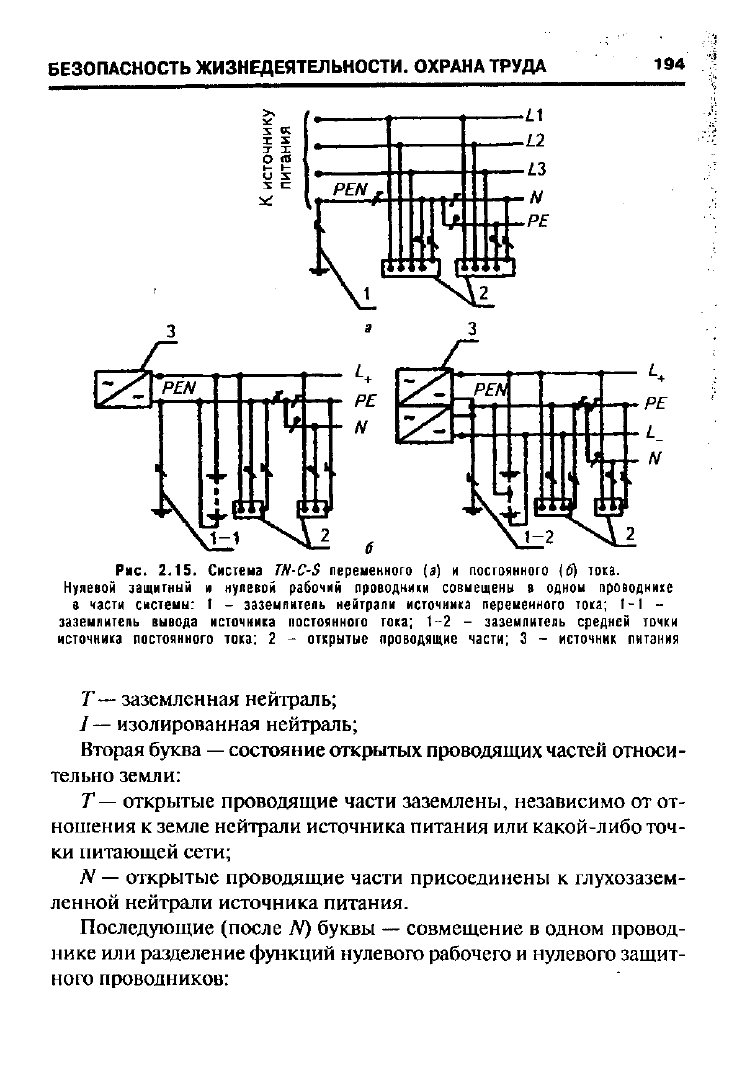

Рис. 2.15.

Система

TN-C-S

переменного

(а) и

постоянного

[б)

тока.

Нулевой защитный

нулевой рабочий проводники совмещены

одном проводнике

в части системы:

1 -

заземлитель нейтрали источника переменного тока;

1-1 -

заземлитель вывода источника постоянного тока;

1-2 -

заземлитель средней точки

источника постоянного тока;

2 -

открытые проводящие части;

3 -

источник питания

Т— заземленная нейтраль;

—

изолированная нейтраль;

Вторая буква

—

состояние открытых проводящих частей относи-

тельно земли:

—

открытые проводящие части заземлены, независимо от от-

ношения к земле нейтрали источника питания или какой-либо точ-

ки питающей сети;

—

открытые проводящие части присоединены к глухозазем-

ленной нейтрали источника питания.

Последующие (после N) буквы — совмещение в одном провод-

нике или разделение функций нулевого рабочего и нулевого защит-

ного проводников:

195

ОБЕСПЕЧЕНИЕ БЕЗВРЕДНЫХ УСЛОВИЙ ТРУДА

К источнику

питания

-L

± \гЧ±

(И)

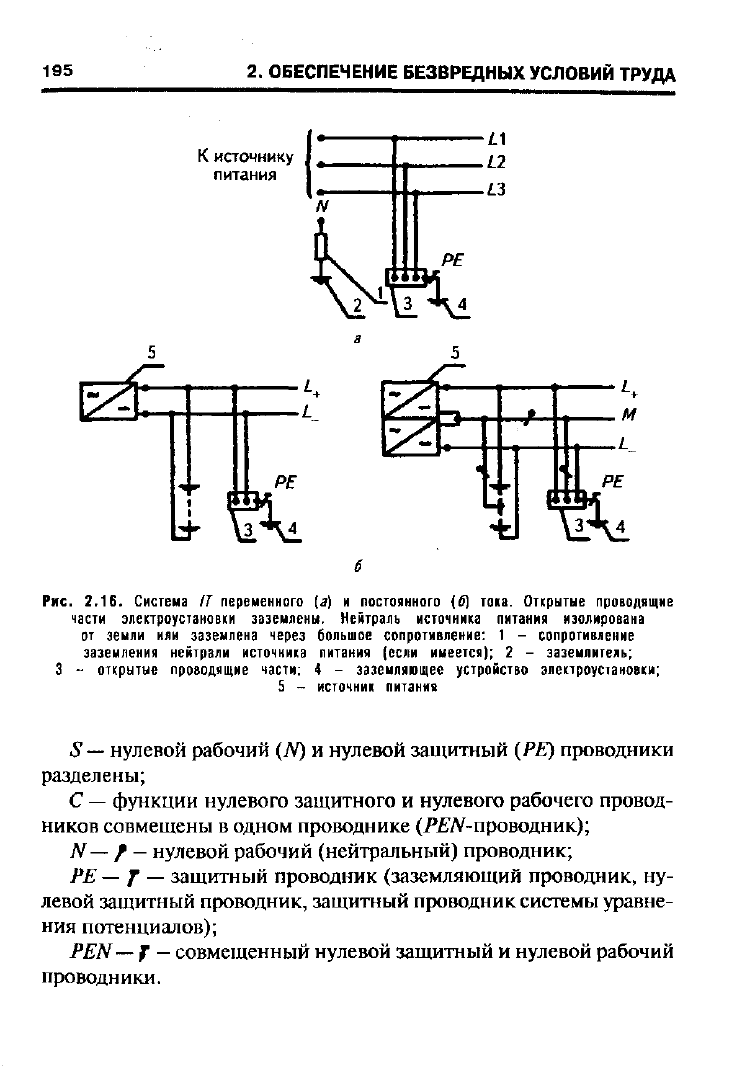

Рис.

2.16.

Система

переменного

(а) и

постоянного

(б)

тока. Открытые проводящие

части электроустановки заземлены. Нейтраль источника питания изолирована

от земли

или

заземлена через большое сопротивление:

1 -

сопротивление

заземления нейтрали источника питания (если имеется);

2 -

заземлитель;

открытые проводящие части;

4 -

заземляющее устройство электроустановки;

5 -

источник питания

—

нулевой рабочий (N) и нулевой защитный (РЕ) проводники

разделены;

—

функции нулевого защитного и нулевого рабочего провод-

ников совмещены в одном проводнике (теМ-проводник);

—

нулевой рабочий (нейтральный) проводник;

РЕ

—

Г — защитный проводник (заземляющий проводник, ну-

левой защитный проводник, защитный проводник системы уравне-

ния потенциалов);

PEN—

—

совмещенный нулевой защитный и нулевой рабочий

проводники.

БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ. ОХРАНА ТРУДА 196

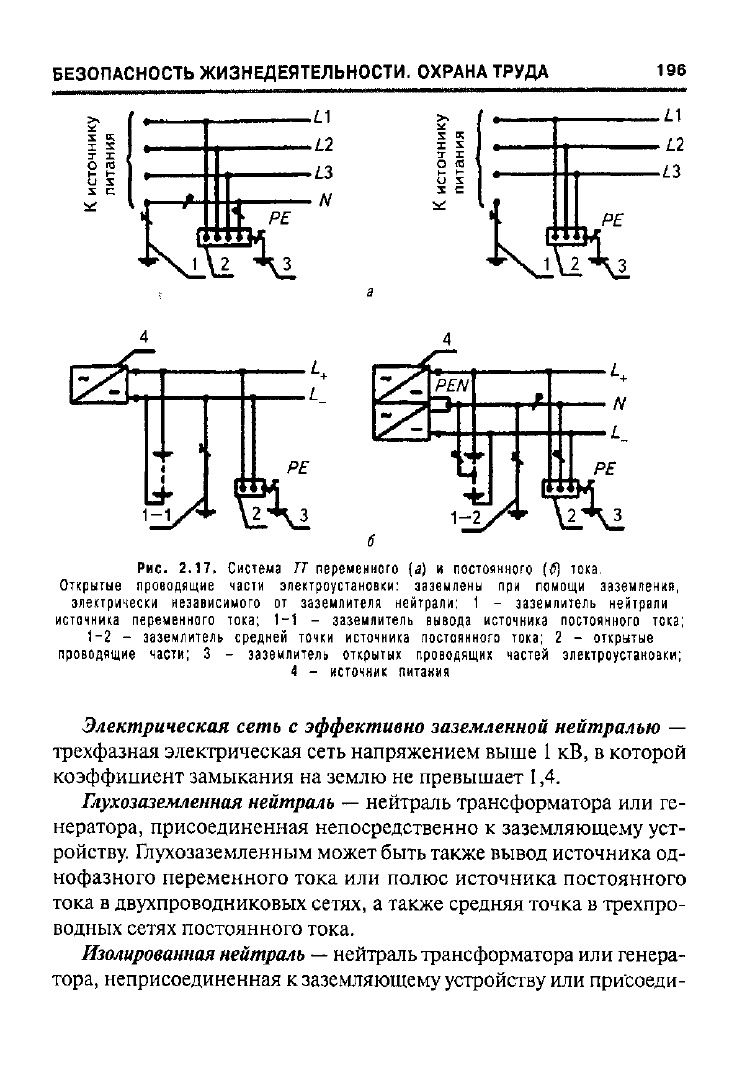

Рис.

2.17.

Система

переменного

(а) и

постоянного

(б)

тока.

Открытые проводящие части электроустановки: заземлены

при

помощи заземления,

электрически независимого

от

заземлителя нейтрали:

1 -

заземлитель нейтрали

источника переменного тока;

1-1 -

заземлитель вывода источника постоянного тока;

1-2

заземлитель средней точки источника постоянного тока;

2 -

открытые

проводящие части;

3 -

заземлитель открытых проводящих частей электроустановки;

источник питания

Электрическая сеть с эффективно заземленной нейтралью —

трехфазная электрическая сеть напряжением выше 1 кВ, в которой

коэффициент замыкания на землю не превышает 1,4.

Глухозаземленная нейтраль — нейтраль трансформатора или ге-

нератора, присоединенная непосредственно к заземляющему уст-

ройству. Глухозаземленным может быть также вывод источника од-

нофазного переменного тока или полюс источника постоянного

тока в двухпроводниковых сетях, а также средняя точка в трехпро-

водных сетях постоянного тока.

Изолированная нейтраль — нейтраль трансформатора или генера-

тора, неприсоединенная к заземляющему устройству или присоеди-

197

ОБЕСПЕЧЕНИЕ БЕЗВРЕДНЫХ УСЛОВИЙ ТРУДА

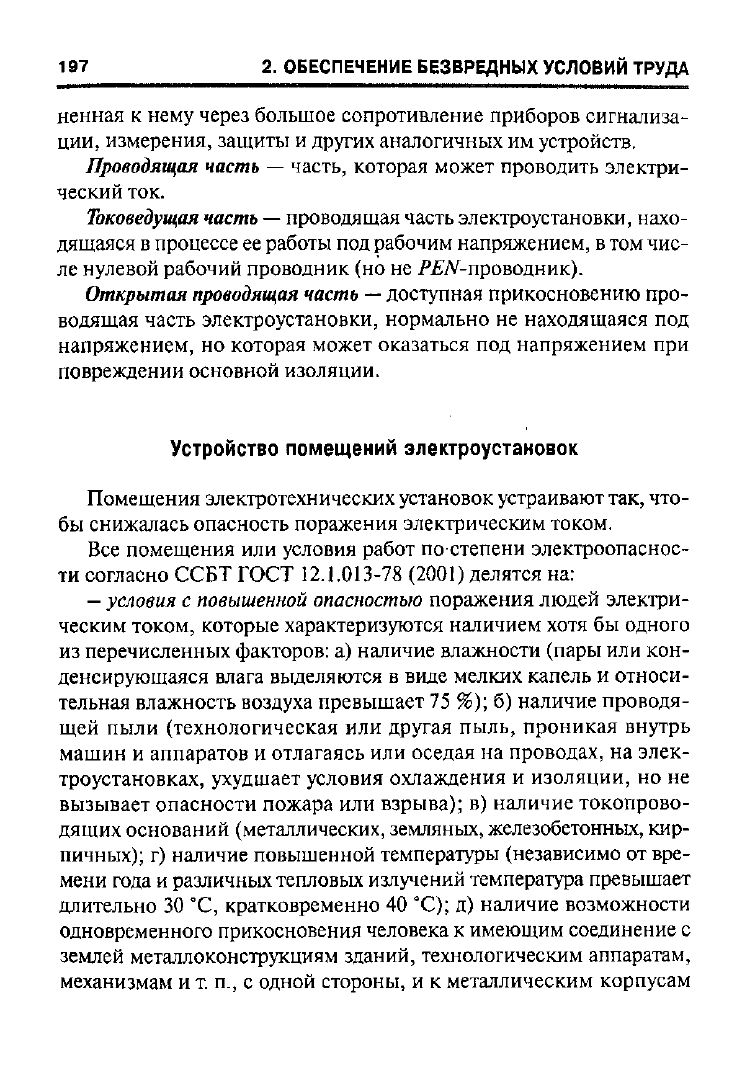

ненная к нему через большое сопротивление приборов сигнализа-

ции, измерения, защиты и других аналогичных им устройств.

Проводящая часть — часть, которая может проводить электри-

ческий ток.

Токоведущая

часть — проводящая часть электроустановки, нахо-

дящаяся в процессе ее работы под рабочим напряжением, в том чис-

ле нулевой рабочий проводник (но не Р£7У-проводник).

Открытая проводящая часть

—

доступная прикосновению про-

водящая часть электроустановки, нормально не находящаяся под

напряжением, но которая может оказаться под напряжением при

повреждении основной изоляции.

Устройство помещений электроустановок

Помещения электротехнических установок устраивают так, что-

бы снижалась опасность поражения электрическим током.

Все помещения или условия работ по степени электроопаснос-

ти согласно ССБТ ГОСТ 12.1.013-78 (2001) делятся на:

—

условия с повышенной опасностью поражения людей электри-

ческим током, которые характеризуются наличием хотя бы одного

из перечисленных факторов: а) наличие влажности (пары или кон-

денсирующаяся влага выделяются в виде мелких капель и относи-

тельная влажность воздуха превышает 75 %); б) наличие проводя-

щей пыли (технологическая или другая пыль, проникая внутрь

машин и аппаратов и отлагаясь или оседая на проводах, на элек-

троустановках, ухудшает условия охлаждения и изоляции, но не

вызывает опасности пожара или взрыва); в) наличие токопрово-

дящих оснований (металлических, земляных, железобетонных, кир-

пичных); г) наличие повышенной температуры (независимо от вре-

мени года и различных тепловых излучений температура превышает

длительно 30 °С, кратковременно 40 °С); д) наличие возможности

одновременного прикосновения человека к имеющим соединение с

землей металлоконструкциям зданий, технологическим аппаратам,

механизмам и т. п., с одной стороны, и к металлическим корпусам

БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ. ОХРАНА ТРУДА 198

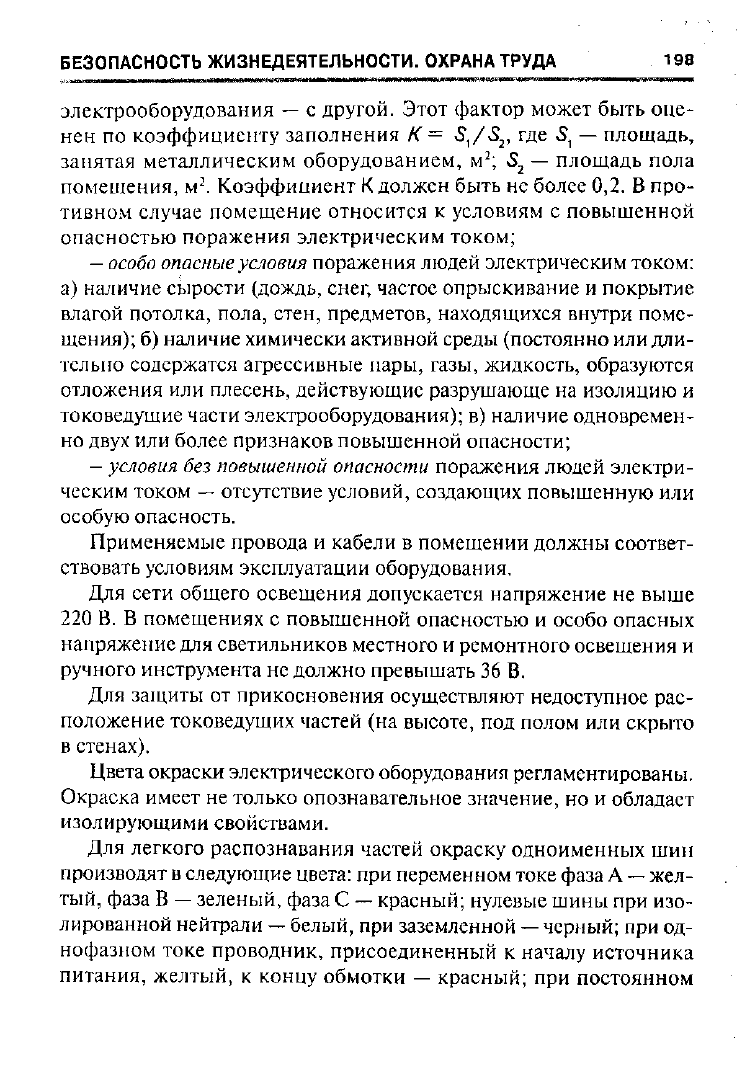

электрооборудования — с другой. Этот фактор может быть оце-

нен по коэффициенту заполнения К = S

}

, где 5, — площадь,

занятая металлическим оборудованием, м

; 5

— площадь пола

помещения, м

. Коэффициент

должен быть не более 0,2. В про-

тивном случае помещение относится к условиям с повышенной

опасностью поражения электрическим током;

—

особо опасные условия поражения людей электрическим током:

а) наличие сырости (дождь, снег, частое опрыскивание и покрытие

влагой потолка, пола, стен, предметов, находящихся внутри поме-

щения); б) наличие химически активной среды (постоянно или дли-

тельно содержатся агрессивные пары, газы, жидкость, образуются

отложения или плесень, действующие разрушающе на изоляцию и

токоведущие части электрооборудования); в) наличие одновремен-

но двух или более признаков повышенной опасности;

—

условия без повышенной опасности поражения людей электри-

ческим током — отсутствие условий, создающих повышенную или

особую опасность.

Применяемые провода и кабели в помещении должны соответ-

ствовать условиям эксплуатации оборудования.

Для сети общего освещения допускается напряжение не выше

220 В. В помещениях с повышенной опасностью и особо опасных

напряжение для светильников местного и ремонтного освещения и

ручного инструмента не должно превышать 36 В.

Для защиты от прикосновения осуществляют недоступное рас-

положение токоведущих частей (на высоте, под полом или скрыто

в стенах).

Цвета окраски электрического оборудования регламентированы.

Окраска имеет не только опознавательное значение, но и обладает

изолирующими свойствами.

Для легкого распознавания частей окраску одноименных шин

производят в следующие цвета: при переменном токе фаза А

—

жел-

тый, фаза В — зеленый, фаза С — красный; нулевые шины при изо-

лированной нейтрали

—

белый, при заземленной

—

черный; при од-

нофазном токе проводник, присоединенный к началу источника

питания, желтый, к концу обмотки — красный; при постоянном

199

ОБЕСПЕЧЕНИЕ БЕЗВРЕДНЫХ УСЛОВИЙ ТРУДА

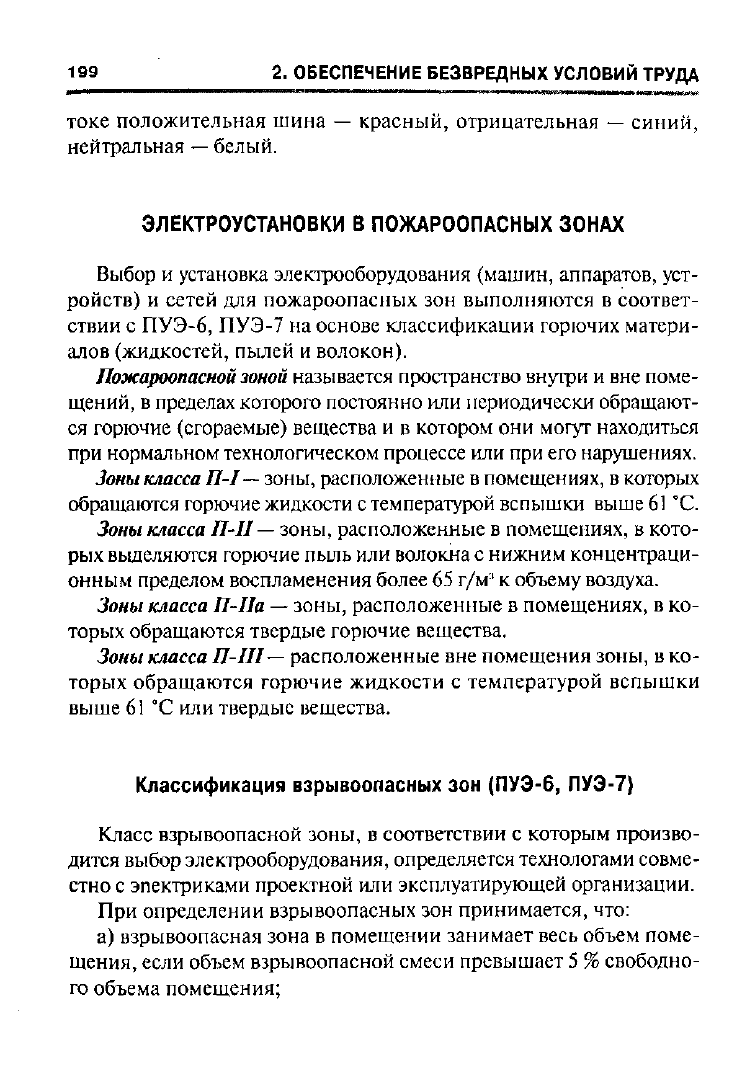

токе положительная шина — красный, отрицательная — синий,

нейтральная — белый.

ЭЛЕКТРОУСТАНОВКИ В ПОЖАРООПАСНЫХ ЗОНАХ

Выбор и установка электрооборудования (машин, аппаратов, уст-

ройств) и сетей для пожароопасных зон выполняются в соответ-

ствии с ПУЭ-6, ПУЭ-7 на основе классификации горючих матери-

алов (жидкостей, пылей и волокон).

Пожароопасной зоной

называется пространство внутри и вне поме-

щений, в пределах которого постоянно или периодически обращают-

ся горючие (сгораемые) вещества и в котором они могут находиться

при нормальном технологическом процессе или при его нарушениях.

Зоны класса П-I— зоны, расположенные в помещениях, в которых

обращаются горючие жидкости с температурой вспышки выше

°С.

Зоны класса П-Н— зоны, расположенные в помещениях, в кото-

рых выделяются горючие пыль или волокна с нижним концентраци-

онным пределом воспламенения более 65 г/м

к объему воздуха.

Зоны класса П-Па — зоны, расположенные в помещениях, в ко-

торых обращаются твердые горючие вещества.

Зоны класса П-Ш— расположенные вне помещения зоны, в ко-

торых обращаются горючие жидкости с температурой вспышки

выше 61 "С или твердые вещества.

Классификация взрывоопасных зон (ПУЭ-6, ПУЭ-7)

Класс взрывоопасной зоны, в соответствии с которым произво-

дится выбор электрооборудования, определяется технологами совме-

стно с эпектриками проектной или эксплуатирующей организации.

При определении взрывоопасных зон принимается, что:

а) взрывоопасная зона в помещении занимает весь объем поме-

щения, если объем взрывоопасной смеси превышает 5 % свободно-

го объема помещения;

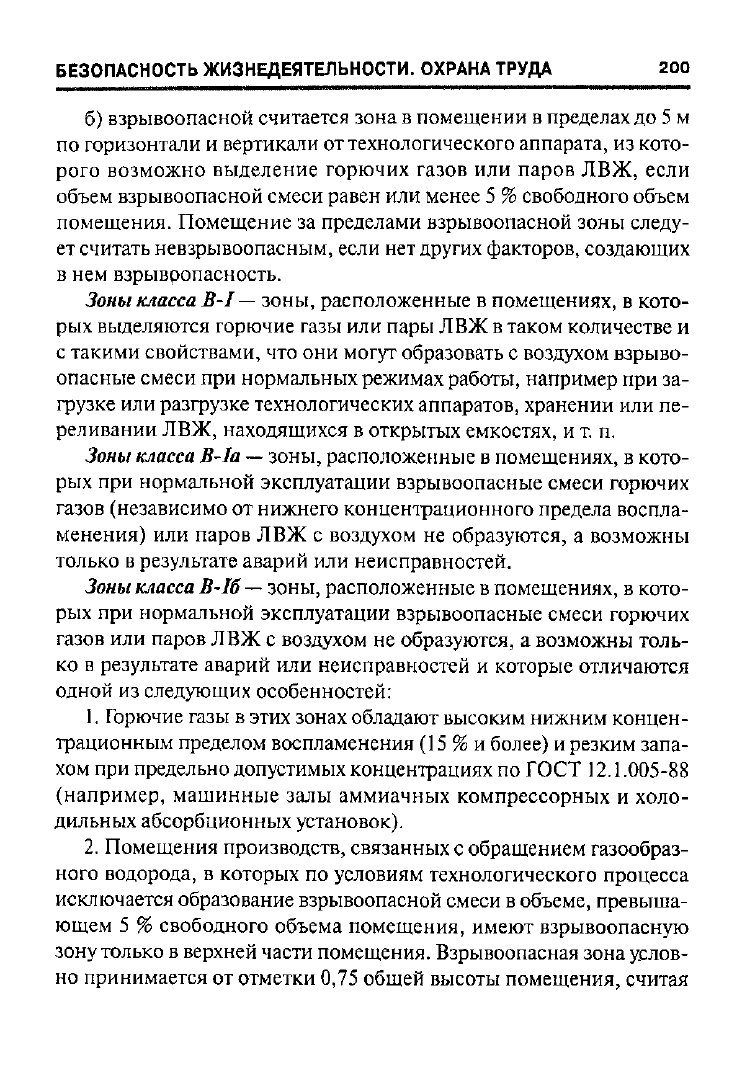

БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ. ОХРАНА ТРУДА 200

б) взрывоопасной считается зона в помещении в пределах до 5 м

по горизонтали и вертикали от технологического аппарата, из кото-

рого возможно выделение горючих газов или паров ЛВЖ, если

объем взрывоопасной смеси равен или менее 5 % свободного объем

помещения. Помещение за пределами взрывоопасной зоны следу-

ет считать невзрывоопасным, если нет других факторов, создающих

в нем взрывропасность.

Зоны класса B-I— зоны, расположенные в помещениях, в кото-

рых выделяются горючие газы или пары ЛВЖ в таком количестве и

с такими свойствами, что они могут образовать с воздухом взрыво-

опасные смеси при нормальных режимах работы, например при за-

грузке или разгрузке технологических аппаратов, хранении или пе-

реливании ЛВЖ, находящихся в открытых емкостях, и т. п.

Зоны класса В-Ia

—

зоны, расположенные в помещениях, в кото-

рых при нормальной эксплуатации взрывоопасные смеси горючих

газов (независимо от нижнего концентрационного предела воспла-

менения) или паров ЛВЖ с воздухом не образуются, а возможны

только в результате аварий или неисправностей.

Зоны класса B-I6

—

зоны, расположенные в помещениях, в кото-

рых при нормальной эксплуатации взрывоопасные смеси горючих

газов или паров ЛВЖ с воздухом не образуются, а возможны толь-

ко в результате аварий или неисправностей и которые отличаются

одной из следующих особенностей:

Горючие газы в этих зонах обладают высоким нижним концен-

трационным пределом воспламенения (15 % и более) и резким запа-

хом при предельно допустимых концентрациях по ГОСТ 12.1.005-88

(например, машинные залы аммиачных компрессорных и холо-

дильных абсорбционных установок).

Помещения производств, связанных с обращением газообраз-

ного водорода, в которых по условиям технологического процесса

исключается образование взрывоопасной смеси в объеме, превыша-

ющем 5 % свободного объема помещения, имеют взрывоопасную

зону только в верхней части помещения. Взрывоопасная зона услов-

но принимается от отметки 0,75 общей высоты помещения, считая
