1. Конструкторская документация опытного образца (документы литеры «О», «O
1
»,
«О
2
» и т. д.).
2. Конструкторская документация установочной серии (документы литеры «А»),
3. Конструкторская документация установившегося производства (документы
литеры «Б»).

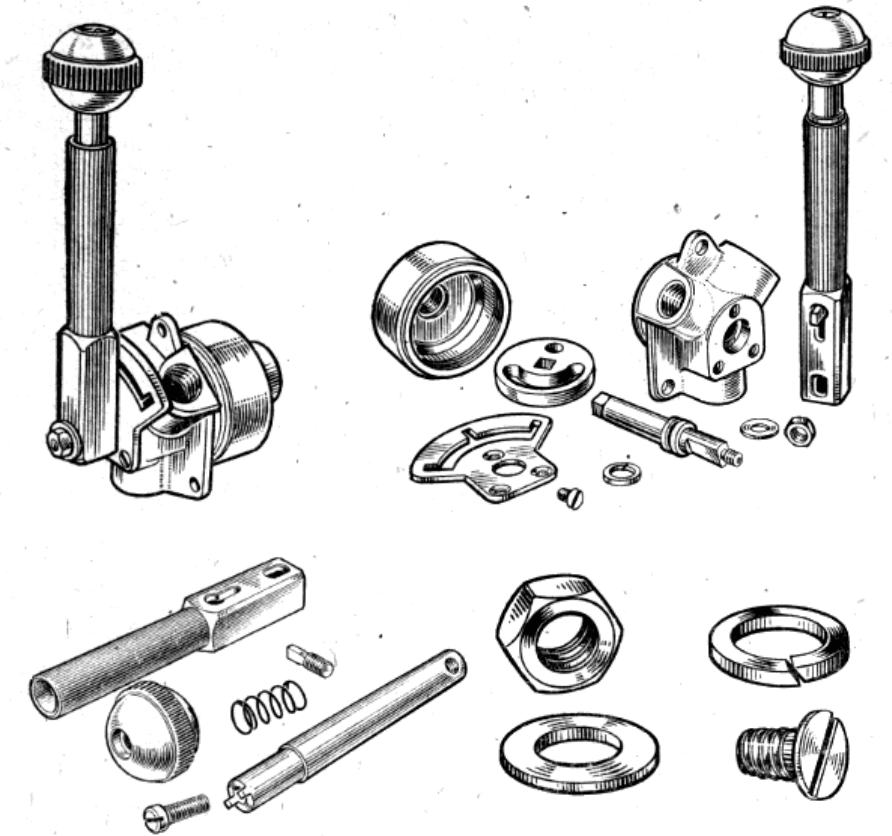

Созданию нового изделия, как правило, предшествует большая экспериментальная
и исследовательская работа для установления технической возможности или
экономической целесообразности его осуществления. По результатам этих
исследований, при положительном решении вопроса, составляется (заказчиком) так
называемое техническое задание на проектирование. В нем устанавливаются на-
значение изделия и основные (в самых общих чертах) требования, которым оно
должно удовлетворять. Так, например, если речь идет о создании нового типа
самолета, то в техническом задании указывается назначение самолета (пассажирский,
транспортный, санитарный и т. п.), грузоподъемность, скорость, дальность полета и
некоторые другие характеристики.
Изучив техническое задание, проектная организация разрабатывает техническое
предложение на проектирование, содержащее уже более уточненные данные об
объекте: принципы конструктивных решений, прикидочные расчеты важнейших
частей объема, габаритные размеры и т. д.
На основе одобренного «заказчиком» технического предложения разрабатывается
эскизный проект, содержащий необходимые чертежи, схемы, расчетно-пояснительную
записку, техноэкономический анализ изделия и другие материалы.
Эскизный проект служит основанием для разработки технического проекта (или
непосредственно рабочей конструкторской документации, если ее разработка ведется
на основе уточненного эскизного проекта). Технический проект разрабатывают с
целью выявления окончательных технических решений, дающих полное
представление о конструкции изделия, когда это целесообразно сделать до разработки
рабочей документации.

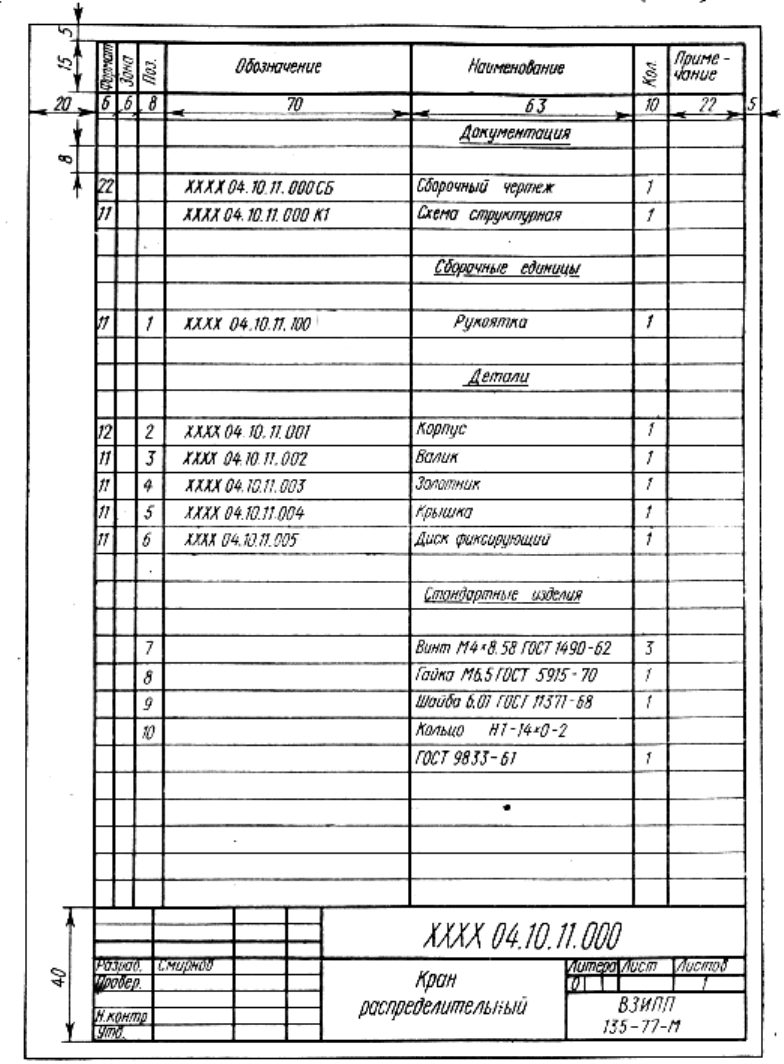

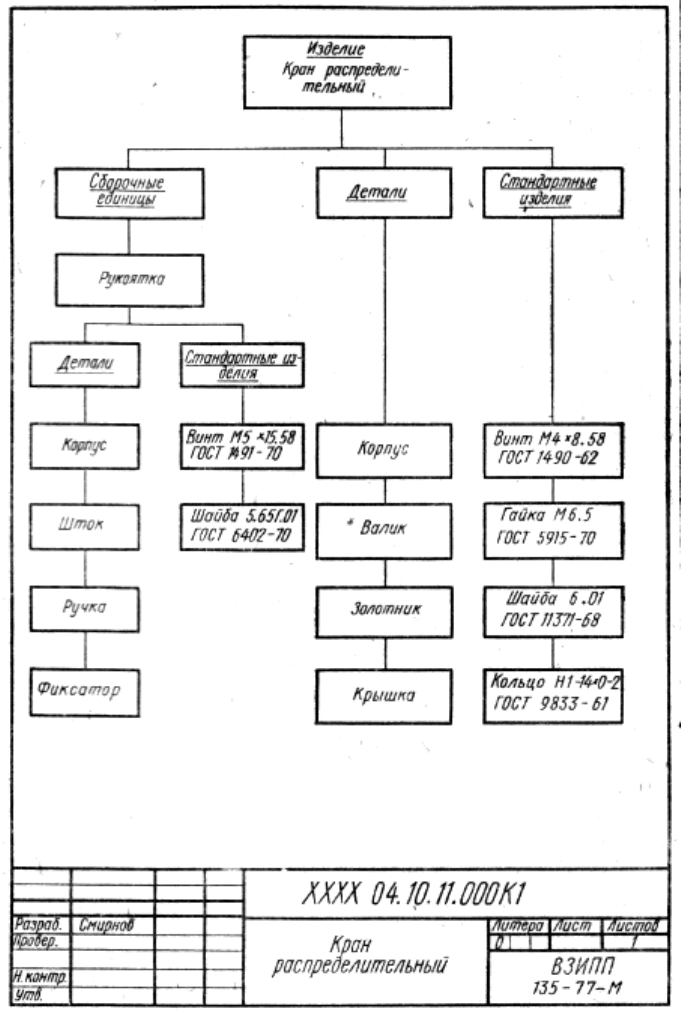

Разработка рабочей КД также, как правило, подразделяется на ряд стадий с
соответствующей корректировкой КД на основе данных испытаний опытных образцов
и серий и опыта их изготовления.
Практически работа над совершенствованием выпускаемого изделия не
прекращается в течение всего периода его выпуска, что, естественно, требует внесения
соответствующих изменений в рабочие чертежи до тех пор, пока оно не будет снято с
производства, как морально устаревшее.
В зависимости от способа исполнения и характера использования КД
подразделяются на:
оригиналы — выполненные на любом материале и предназначенные для
изготовления по ним подлинников,
подлинники — чертежи, выполненные на любом материале, пригодном для
многократного воспроизведения с них копий, и оформленные подлинными
установленными подписями;
копии — выполненные способом, обеспечивающим их идентичность с
подлинником (или дубликатом), и предназначенные для непосредственного
использования при разработке, в производстве, эксплуатации и ремонте изделий. |
Конструкторские документы, предназначенные для разового использования в
производстве, допускается выполнять в виде эскизных документов. Как видно из
изложенного, виды конструкторской документации весьма разнообразны. Нельзя
составлять чертеж, не ответив на вопрос, для какой цели он предназначен. В каждом
конкретном случае чертеж должен точно и исчерпывающе отвечать на определенный
