Тема 6. Изображение и обозначение неразъемных соединений
Задание по теме 6. Изображение и обозначение швов неразъемных соединений,
выполняемых сваркой, пайкой и склеиванием.
На листе формата 11 выполнить следующее:
1. Перечертить из приложения 1 к ГОСТ 2.312—72 первый, седьмой и восьмой
примеры условных обозначений стандартных швов сварных соединений, выполняемых
с лицевой стороны. Рекомендуется пользоваться официальным изданием стандарта, но
можно пользоваться и справочником [3, разд. IX, табл. 7, примеры 1, 2, -7 и 8-й],
увеличив изображение в два-три раза. ■
2. Перечертить из стандарта СТ СЭВ 138— 74 черт. 5, 6 и 7, увеличив их примерно
в полтора раза. На полке черт. 5 указать марку припоя — ПОС-16. При отсутствии
стандарта СЭВ перечертить из ГОСТ 2.313—68 черт. 2 и 4, добавив к линии-выноске
полку с указанием на ней марки припоя (в справочнике Федоренко и Шошина при
изложении содержания ГОСТ 2.313—68 эти чертежи помещены под номером 13, г, д).
В графе 1 основной надписи (содержание чертежа) написать: Условное изображение и
обозначение сварки, пайки и склейки, в графе 2 (номер чертежа) — 03.08.000.
Пояснения к теме 6. Соединения, предназначенные для постоянной связи
составных частей изделия, которые нельзя разобрать без их повреждения, называются
неразъемными (соединения при помощи сварки, пайки, клепки, опрессовки,
склеивания и др.).
Сварка. В настоящее время существует чрезвычайно большое число видов
сварки и способов их осуществления. Столь же многочисленны и условные
обозначения швов сварных соединений и способов сварки, поэтому, изучая эту тему,
студент-заочник должен ознакомиться только с основными понятиями этого вида
неразъемных соединений, основными правилами изображения швов сварных сое-
динений и некоторыми их условными обозначениями.

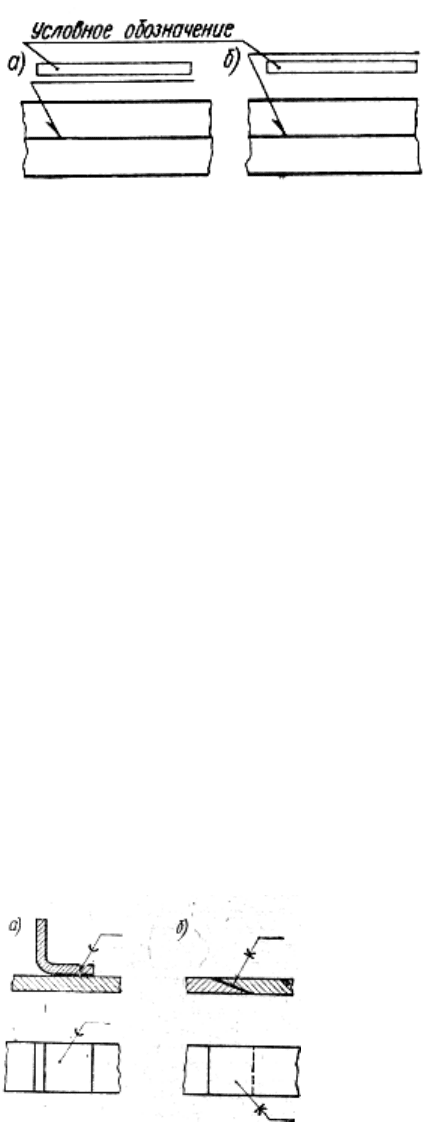

Рис. 113
Различают соединения: стыковое (рис. 113, а, д), обозначаемое символом «С»,
угловое (рис. 113, в, е), обозначаемое символом «У», нахлесточное (рис. 113,
б),.обозначаемое символом «Н», тавровое (рис. 113, г, ж), обозначаемое символом
«Т».
Кромки свариваемых деталей могут быть подготовлены различным способом: без
скосов (рис. 113, б, в, г), со скосом одной кромки (рис. 113, е), со скосом двух кромок
(рис. 113, а), с двумя симметричными скосами одной кромки (рис. 113, ж), с
отбортовкой кромок (рис. 113. д) и многие другие. Для их различия к
соответственному символу добавляется еще цифровое обозначение вида подго-
товленных кромок: CI, С2, СЗ и т.д.; У1, У2, УЗ, ...; H1, Н2, НЗ, ...; Т1, Т2, ТЗ, ...
Шов может быть односторонним (рис 113, б. г ) и двусторонним (рис. 113, ж ),
непрерывным и прерывистым — с цепным (рис. 114, а) или шахматным (рис. 114, б)
расположением свариваемых участков, точечным и др.
