от разных стимулов, выражая свою оценку точным соотношением двух подходящих
однозначных тонов, выбранных из четырех возможных (однозначных красного, жел
того, зеленого и синего). В результате оранжевый прошкалировался как 60% красного
и 40% желтого, пурпурный — как 80%синего и 20% красного и т.п.
Субъективное шкалирование светлоты неизолированных стимулов, как правило,
проводят с использованием удобного диапазона чисел, к примеру, от 0 до 100 — 0 для
черного и 100 для белого.
Третью переменную, относящуюся к неизолированным цветовым стимулам, на
пример насыщенность, можно субъективно прошкалировать аналогичным образом,
но было установлено, что наиболее подходящей является полнота цвета стимула
(Pointer, 1980).
Описанную технику шкалирования использовал Луо с коллегами (см. Раздел
35.19.3).
Правомочность субъективного цветового шкалирования коричневого цвета при по
мощи четырех однозначных цветовых тонов — спорна (Rowe, 1973), но несомненно то,
что коричневые оттенки можно вполне адекватно описать с помощью комбинаций од
нозначного красного и однозначного желтого цветовых тонов на достаточно низких
уровнях светлоты (Bartleson, 1976).
Хельсон, Джадд и Варрен провели эксперимент по субъективному шкалированию
цветовых стимулов в размерностях их цветового тона, светлоты и насыщенности
(Helson, Judd и Warren, 1952): группой наблюдателей были прошкалированы 60 сти
мулов, полученных от отражающих образцов, которые освещались стандартным
Сосветителем, после чего было выполнено шкалирование некоторых стимулов, полу
ченных от тех же образцов, освещенных стандартным Аосветителем. Результаты экс
перимента были выражены в виде комбинации объективных изменений в стимуле с
субъективным изменением в адаптации наблюдателя.
Японскими исследователями во главе с Наятани были проведены эксперименты,
аналогичные опытам Хельсона — Джадда — Варрена (Sobagaki, Yamanaka, Takahama
и Nayatani, 1974; Sobagaki, Takahama, Yamanaka, Nishimoto и Nayatani, 1975).
8.11.2 Шкалирование при переменной адаптации
и постоянной стимуляции
Альтернативным и менее сложным, чем вышеописанный, является подход, при
котором стимулы остаются неизменными, а шкалируемые изменения в их восприятии
вызываются только сменой адаптации наблюдателя. Для реализации данного метода
необходимы стимулы, которые можно предъявлять наблюдателю при различном ок
ружающем освещении, то есть изменение последнего не должно оказывать на стимул
физического влияния. Сказанное означает, что исследуемые стимулы должны быть
самосветящимися. С помощью данного метода Ровэ шкалировал стимулы, яркости ко
торых вдвое превышали яркость окружений (Rowe, 1972). Поинтер, Энсель и Буллок
провели серию аналогичных экспериментов, но использовали стимулы, яркость кото
рых была равна половине яркости окружения (Pointer, Ensell и Bullock, 1977). Резуль
таты были получены по D
65
и Аадаптирующим полям с фотометрической яркостью,
равной 100 кд/м
2
у обоих (см. рис. 8.23, на котором даны контуры постоянной полноты
цвета со значениями 20, 40, 60, 80 и т.д.).
С целью прогнозирования изменений в цветовом восприятии, вызванных сменой
адаптации наблюдателя, можно использовать сетку линий, подобнуя той, что показа
151
ГЛАВА 8 КОЛОРИМЕТРИЧЕСКИЕ СТАНДАРТЫ И ВЫЧИСЛЕНИЯ
на на рис. 8.23, к примеру: когда цветность стимула при стандартном D
65
осветителе
равна
¢
=u 035.
,
¢
=v 045.
, результат его восприятия будет равным 70%однозначного
красного плюс 30% однозначного синего при полноте цвета 80; если цветность этого
же стимула при стандартном Аосветителе равна
¢
=u 040.
,
¢
=v 052.
, результат его вос
приятия будет равен 100% однозначного красного при полноте цвета 62, то есть тот же
стимул при переходе к Аосветителю станет восприниматься более красным и менее
полноцветным.
Заметим, что описанным путем мы получаем однозначный ответ на вопрос о якобы
имеющей место цветовой константности зрительных стимулов (Bartleson, 1979) —
подробнее см. гл. 34.
Стоит подчеркнуть, что сетка линий рис. 8.23 применима только к условиям про
смотра описанного эксперимента, если же имеют место:
— иной уровень фотометрической яркости,
— разные уровни яркости при первом и втором состояниях адаптации наблюдателя,
— разный уровень яркости тестовых цветовых стимулов по отношению к яркости
их окружения,
— частично затемненное окружение тестовых стимулов,
то, скорее всего, понадобятся иные пары сеток.
Как уже было показано, адаптация к цвету осветителя стремится быть:
— неполной в отношении белых и светлосерых стимулов,
— полной в отношении среднесерых,
— избыточной в отношении темносерых и околочерных стимулов (Judd, 1940 и
1960).
Выдающийся американский ученый Ральф Эванс (Kodak Research Laboratories),
изучавший условия, необходимые при исследовании ощущений от флуоресцирующих
стимулов (Evans, 1959; Evans и Swenholt, 1967 и 1969; Hunt, 1982), показал, что суще
ствует некое переходное значение относительной яркости неизолированных стиму
лов, выше которого эти стимулы начинают восприниматься флуоресцирующими (а
также продемонстрировал, что на более высоких уровнях яркости стимул интерпрети
руется как световой источник). Данное переходное значение можно назвать «надсерой
точкой». Отметим, что когда отражающие объекты на цветовой репродукции воспро
изводятся с относительными фотометрическими яркостями, превышающими их
«надсерые точки», — объекты эти в изображении практически не читаются.
8.12 ФИЗИЧЕСКИЕ КОЛОРИМЕТРИЧЕСКИЕ СТАНДАРТЫ
Как уже было сказано в разделе 7.2, манселловская цветовая система, физически
представляя собой набор раскрашенных карточек, субъективно шкалируется так, что
равные шаги по этим карточкам, настолько, насколько возможно, соответствуют рав
ным субъективным цветовым отличиям (благодаря чему система получила широкое
признание как прекрасный метод цветовой спецификации).
При использовании цветовых стандартов, построенных на отражающих образцах,
имеет место лишь одно неудобство — последние трудно защитить от износа и старе
ния. Частично проблема решается с помощью т.н. тинтометрической системы,со
стоящей из прозрачных стеклянных образцов. Тинтометр задействует голубой
(cyan), пурпурный (magenta) и желтый (yellow) стекла, калиброванные как шкалы с
примерно одинаковыми визуальными приращениями по каждому образцу и обладаю
щие исключительным постоянством физических показателей.
152
ГЛАВА 8 КОЛОРИМЕТРИЧЕСКИЕ СТАНДАРТЫ И ВЫЧИСЛЕНИЯ
153
ГЛАВА 8 КОЛОРИМЕТРИЧЕСКИЕ СТАНДАРТЫ И ВЫЧИСЛЕНИЯ
0 0.1 0.2 0.3 0.4 0.5
0.4
0.5
0.6
0.3
Y
R
B
G
0 0.1 0.2 0.3 0.4 0.5
0.4
0.5
0.6
0.3
Y
R
B
G
Рис. 8.23 Контуры постоянных цветового тона и полноты цвета, определенные Поинтером, Эн
селлем и Буллоком по стимулам одинаковой фотометрической яркости, равной половине ярко
сти окружения. Наверху: при адаптации к стандартному осветителю D
65
. Внизу: при адапта
ции к стандартному Аосветителю (Pointer, Ensell и Bullock, 1077).
Данные получены по 5 наблюдателям и усреднены.
Адаптирующие поля:
— фотометрическая яркость 110 кд/м
2
;
— угол обзора 18°;
Тестовые стимулы:
— фотометрическая яркость 55 кд/м
2
;
— угол обзора 2°;
Манселловская и тинтометрическая системы применяются сегодня очень широко,
причем их ценность как физических воплощений портативных цветовых субстандар
тов была сильно повышена тем, что CIE опубликовала колориметрические специфика
ции их образцов (по манселловской системе см. Kelly, Gibson и Nickerson, 1943; по
тинтометрической системе см. Schofield, 1939; Haupt, Schlater и Eckerle, 1972), дав
возможность пересчета данных из обеих систем в CIEсистему и обратно.
Плюс к тому, в отношении манселловской системы была выполнена т.н. сглажи
вающая калибровка (Newhall, Nickerson и Judd, 1943), используемая сегодня для спе
цификации манселловских образцов.
Еще двумя популярными системами, использующими отражающие образцы, яв
ляются Swedish Natural Color System (NCS) — Шведская система естественных цве
тов (Swedish Standards Institution, 1979) и система Pantone, широко применяемая в
полиграфии.
Отметим также, что в качестве колориметрического стандарта на отражение, обла
дающего очень высокой стабильностью физических показателей, может применяться
керамическая плитка, в частности набор образцов, выпущенный Британской научной
ассоциацией по керамике — BCRA (Clarke, 1969; Malkin и Verill, 1983).
8.13 БЕЛИЗНА
С целью характеризации разнообразных «белых» образцов, в частности бумаг, CIE
предложила формулу расчета величины их белизны (W):
WY x x y y=+ -+ -800 1700() ()
nn
где Y — трехстимульное Yзначение образца; x и y — координаты его цветности; x
n
и y
n
— координаты цветности идеального отражающего рассеивателя. Величина хромати
ческого компонента в белом образце (T
W
) рассчитывается по уравнению:
Txxyy
Wn n
=---1000 650()()
Чем выше значение W, тем выше белизна; чем выше положительное значение T
W
—
тем сильнее зеленый компонент; чем выше отрицательное значение T
W
— тем выше
красный.
Уравнения, рекомендованные для десятиградусного Стандартного наблюдателя,
аналогичны, за исключением того, что в последнем уравнении вместо коэффициента
1000 используется коэффициент 900.
ПРЕДМЕТНЫЕ ССЫЛКИ
Bartleson, C.J., Color Res. Appl., 1, 181 (1976).
Bartleson, C.J., Color Res. Appl., 4, 119 and 143 (1979).
Bartleson, C.J., J. Soc. Mot. Pic. Tel. Eng., 84, 613 (1975).
Billmeyer, F.W., and Gerrity, E.A., Color Res. Appl., 8, 90 (1983).
Breneman, E.J., J. Opt Soc. Amer., A4, 1115 (1987).
Burnham, R.W., J. Opt. Soc. Amer., 49, 254 (1959).
Burnham, R.W., Evans, R.M., and Newall, S.M., J. Opt. Soc. Amer., 42, 597 (1952).
CIE., Proc. 14th Session (Brussels), Vol. A, p. 95 (1960).
CIE., Proc. 15th Session (Vienna), Vol. A, p. 113 (1964).
154
ГЛАВА 8 КОЛОРИМЕТРИЧЕСКИЕ СТАНДАРТЫ И ВЫЧИСЛЕНИЯ
CIE., Publication No. 15, Colorimetry (1971).
CIE., Publication No. 15.2, Colorimetry, 2nd Edn. (1986).
Clarke, F.J.J., Printing Technology, 13, 101 (1969).
Clarke, F.J.J., McDonald, R., and Rigg, B., J. Soc. Dyers and Colorists, 100, 128 (1984).
Eastwood, D., Die Farbe, 24, 97 (1975).
Evans, R.M., J. Opt. Soc. Amer., 49,1049 (1959).
Evans, R.M., and Swenholt, B.K., J. Opt. Soc. Amer., 57, 1319 (1967).
Evans, R.M., and Swenholt, B.K., J. Opt. Soc. Amer., 59, 628 (1969).
Faulhaber, M.E., and Witherell, P.G., Applied Optics, 10, 950 (1971).
Haupt, G.W., Schlater, J.C., and Eckerle, K.L., N.B.S. Technical Note 16 (1972).
Helson, H., Judd, D.B., and Warren, M.H., Illum. Eng., 47, 221 (1952).
Hopkinson, R.G., Nature, 178, 1065 (1956).
Hunt, R.W.G., J. Opt., Soc. Amer., 40, 362 (1950).
Hunt, R.W.G., J. Opt., Soc. Amer., 42, 190 (1952).
Hunt, R.W.G., J. Opt., Soc. Amer., 43, 479 (1953a).
Hunt, R.W.G., J. Phot. Sci., 1, 149 (1953b).
Hunt, R.W.G., J. Sci. Instrum., 31, 122 (1954).
Hunt, R.W.G., J. Opt. Soc. Amer., 55, 1540 (1965).
Hunt, R.W.G., Color Res. Appl., 2, 55 and 109 (1977).
Hunt, R.W.G., Color Res. Appl., 3, 79 (1978).
Hunt, R.W.G., Color Res. Appl., 7, 95 (1982).
Hunt, R.W.G., Measuring Colour, 3rd Edn., Fountain Press, KingstonuponThames
(1998).
Hurvich, L.M., and Jameson, D., J. Exp. Psychology, 41, 455 (1951).
Jones, A.H., J. Soc. Mot. Pic. Tel. Eng., 77, 108 (1968).
Judd, D.B., J. Opt. Soc. Amer., 30, 2 (1940).
Judd, D.B., J. Opt. Soc. Amer., 50, 254 (1960).
Judd, D.B., and Wyszecki G., Color in Business, Science, and Industry, p. 317, Wiley, New
York (1975).
Judd, D.B., MacAdam, D.L., and Wyszecki, G., J. Opt. Soc. Amer., 54, 1031 (1964).
Kelly, K.L., J. Opt. Soc. Amer., 33, 627 (1943).
Kelly, K.L., Gibson, K.S., and Nickerson, D., J. Opt. Soc. Amer., 33, 355 (1943).
Knight, R.E., J. Roy. Television Soc., 14, 39 (1972).
MacAdam, D.L., J. Opt. Soc. Amer., 17, 294 (1937).
MacAdam, D.L., J. Opt. Soc. Amer., 45, 500 (1956a).
MacAdam, D.L., J. Soc. Mot. Pic. Tel. Eng., 64, 455 (1956b).
Malkin, F., and Verrill, J.F., Proc. CIE 20th Session, Amsterdam, Paper E37 (1983).
McLaren, K., J. Soc. Dyers and Colorists, 87, 159 (1971).
McLaren, K., The Colour Science of Dyes and Pigments, 2nd Edn., Hilger, Bristol (1988).
McLaren, K., and Coates, E., J. Soc. Dyers and Colorists, 86, 354 (1970).
McLaren, K., and Coates, E., J. Soc. Dyers and Colorists, 88, 28 (1972).
Mori, L., Sobagaki, H., Komatsubara, H., and Ikeda, K., CIE Proc. 22nd session Melbourne,
Division 1, page 55 (1991).
Newhall, S.M., Nickerson, D., and Judd, D.B., J. Opt. Soc. Amer., 33, 385 (1943).
Padgham, C.A., and Saunders, J.E., Trans. Illum. Eng. Soc., 31, 122 (1966).
Pointer, M.R., Color Res. Appl., 5, 99 (1980).
Pointer, M.R., Ensell, J.S., and Bullock, L.M., Color Res. Appl., 2, 131 (1977).
Rowe, S.C.H., Ph.D. Thesis, The City University (1972).
Rowe, S.C.H., Colour 73, p. 391, Proc. 2nd AIC Congress, York 1973, Hilger, London
(1973).
155
ГЛАВА 8 КОЛОРИМЕТРИЧЕСКИЕ СТАНДАРТЫ И ВЫЧИСЛЕНИЯ
Schofield, R.K., J. Sci. Instrum., 16, 74 (1939).
Schroeder, A.C., J. Soc. Mot. Pic. Tel. Eng., 88, 706 (1979).
Sobagaki, H., Yamanaka, T., Takahama, K., and Nayatani, Y., J. Opt. Soc. Amer., 64, 743
(1974).
Sobagaki, H., Takahama, K., Yamanaka, T., Nishimoto, A., and Nayatani, Y., Proc. CIE
18th Session, London, CIE Publication No. 36, p. 192 (1975).
Stevens, S.S., and Stevens, J.C., J. Opt. Soc. Amer., 53, 375 (1963).
Stiles, W.S., Phys. Soc. Year Book, p. 44 (1955).
Stiles, W.S., and Burch, J.M., Optica Acta, 6, 1 (1958).
Swedish Standards Institution, Colour Atlas, Swedish Standard SS 019102, Stockholm
(1979).
Thomson, L.C., Optica Acta, 1, 93 (1954).
Winch, G.T., and Young, B.M., G.E.C. Journal, 18, 88 (1951).
Wright, W.D., Proc. Roy. Soc. B., 115, 49 (1934).
Wright, W.D., Proc. Phys. Soc., 53, 99 (1941).
Wright, W.D., Researches on Normal and Defective Colour Vision, Kimpton, London, pp.
209–255 (1946).
Wyszecki, G., J. Opt. Soc. Amer., 53, 1318 (1963).
ЛИТЕРАТУРА
Evans, R.M., The Perception of Color, Wiley, New York (1974).
Hardy, A.C., Handbook of Colorimetry, The Technology Press, Cambridge, Massachusetts
(1963).
Hunt, R.W.G., Measuring Colour, 2nd Edn., Ellis Horwood, Chichester, and Simon and
Schuster, Englewood Cliff, NJ (1991).
Hunt, R.W.G., Measuring Colour, 3rd Edn., Fountain Press, KingstonuponThames
(1998).
Judd, D.B., and Wyszecki, G., Color in Business, Science, and Industry, 2nd Edn., Wiley,
New York (1975).
Wright, W.D., The Measurement of Colour, 4th Edn., Hilger, London (1969).
ГЛАВА 8 КОЛОРИМЕТРИЧЕСКИЕ СТАНДАРТЫ И ВЫЧИСЛЕНИЯ
9 КОЛОРИМЕТРИЯ
СУБТРАКТИВНЫХ
СИСТЕМ
9.1 ВВЕДЕНИЕ
З
начение субтрактивных цветорепродукционных систем, воспроизводящих
изображения за счет голубого (cyan), пурпурного (magenta) и желтого (yellow)
фотокрасителей (или таких же печатных красок), трудно переоценить, поскольку сис
темы эти весьма широко применяются в цветной фотографии и полиграфии. В данной
главе мы познакомимся с колориметрическими свойствами субтрактивных систем
цветовоспроизведения, но разговор о сложностях, возникающих при т.н. автотипии,
т.е. формировании изображения из точек, отложим до 26 главы.
9.2 ОХВАТ ЦВЕТНОСТЕЙ СУБТРАКТИВНЫХ СИСТЕМ
9.2.1 Идеальные красители
Как было показано в 4й главе, функция cyanкрасителя состоит в поглощении све
та длинноволновой («красной») части видимого спектра, magentaкрасителя — сред
неволновой («зеленой») части, yellowкрасителя — коротковолновой («синей») части
спектра. В идеале кривые спектральной передачи всех трех красителей должны быть
такими, как кривые, показанные на рис. 9.1 сплошными линиями. Эти кривые тако
вы, что по каждой из длин волн два из трех красителей будут иметь 100% передачи, а
третий — полностью поглощать световую энергию (такие красители часто называют
«блоккрасителями» или «идеальными красителями»).
Если полосы поглощения окажутся уже, чем показанные на рисунке, то на некото
рых длинах волн свет не будет поглощаться, и, следовательно, в какой бы концентрации
ни были смешаны три красителя — черный получить не удастся. Если полосы поглоще
ния будут шире, результирующие цветовые стимулы окажутся темнее, чем следует.
Дабы воспроизводящие (кардинальные) стимулы, управляемые красителями, по от
дельности воспринимались соответственно как красный, зеленый и синий (а не, допустим,
оранжевый, голубой и фиолетовый, что сильно сузило бы цветовой охват системы), грани
цы полос поглощения этих красителей должны находиться в районе 500 и 600 нм. Точные
позиции оптимумов не определены, но по большинству оценок (см., например, Clarkson и
Vickestaff, 1948) они находятся в районах 490 и 580 нм (что и показано на рис. 9.1).
Воспроизводящие стимулы, соответствующие идеальным красителям, будут пред
ставлять собой три столбика на участках от 580 до 700 нм, от 490 до 580 нм и от 400 до
490 нм, а их весовые доли будут зависеть от спектрального распределения энергии ос
ветителя.
При вольфрамовой лампе накаливания с цветовой температурой 2856 К (стандарт
ный Аосветитель) воспроизводящими (кардинальными) стимулами явятся стимулы
157
R
S
,G
S
иB
S
, показанные на рис. 7.10. Позиции данных стимулов на
¢¢
uv
диаграмме цвет
ностей — это центры тяжести соответствующих пар блоков после взвешивания их по
источнику освещения и деления на величины
¢
v
(см. раздел 8.6).
Охват цветностей стимулов, которые воспроизведимы путем смешивания трех кра
сителей, показанных на рис. 9.1, — это треугольник R
S
G
S
B
S
(рис. 7.10). Мы видим, что
с помощью этих красителей невозможно воспроизвести стимулы весьма солидного
диапазона цветностей (особенно стимулы синезеленой и пурпурной областей диа
граммы). Ясно также, что субтрактивные цветорепродукционные процессы, постро
енные не на идеальных красителях, неспособны к воспроизведению цветовых стиму
лов высокой колориметрической чистоты. Однако важно напомнить, что процессы ад
дитивные теоретически ограничены треугольниками, подобными R
T
G
T
B
T
, а практиче
158
ГЛАВА 9 КОЛОРИМЕТРИЯ СУБТРАКТИВНЫХ СИСТЕМ

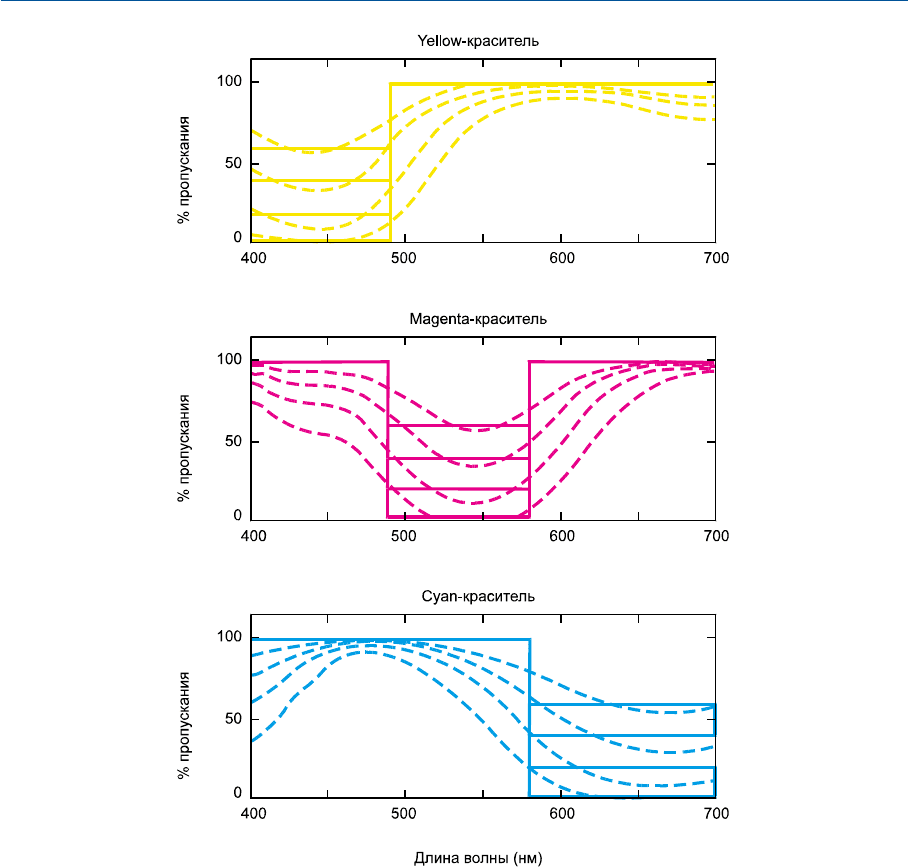

Рис. 9.1 Сплошные линии — кривые спектрального пропускания «идеальных» субтрактивных
красителей (блоккрасителей) в четырех разных концентрациях. Пунктирные линии — кри
вые спектрального пропускания типичных красителей (взято с рис. 4.1) в четырех разных кон
центрациях.
ски — треугольником, подобным R
P
G
P
B
P
, который обычно немногим больше, чем тре
угольник R
S
G
S
B
S
(рис. 7.10).
Любопытно сравнить охваты цветностей, получаемые с помощью субтрактивных
систем, с охватами систем телевизионных. На рис. 9.2 показаны охват идеальных кра
сителей (при стандартном D
65
осветителе) в сравнении с охватом типичного бытового
телеприемника при цветности опорного белого света равной цветности D
65
осветителя
(что обычно для широковещательного цветного телевидения) и цветностях красного
люминофора —
¢
=
¢
=uv0451 0523., .
, зеленого люминофора —
¢
=
¢
=uv0121 0561., .
иси
него —
¢
=
¢
=uv0175 0 158., .
(BREMA PAL Working Party, 1969). Мы видим, что оба ох
вата очень похожи друг на друга.
9.2.2 Реальные красители
До сего момента мы рассуждали только в логике красителей, кривые передачи ко
торых показаны на рис. 9.1. На практике таких красителей не существует и вместо
них используются красители, типичные кривые передачи которых показаны на
159
ГЛАВА 9 КОЛОРИМЕТРИЯ СУБТРАКТИВНЫХ СИСТЕМ
700
650
550
500
450
400
D
65
600
Ëþìèíîôîðû
Èäåàëüíûå
êðàñèòåëè
N
N
N
Рис. 9.2 Треугольник, образованный сплошной линией, представляет собой охват цветностей
стимулов, которые можнопо лучить с помощью идеальных красителей (рис. 9.1) при стандарт
ном D
65
осветителе. Треугольник, образованный пунктирными линиями, представляет собой
охват цветностей стимулов, которые можнопо лучить за счет люминофоров типичного бытово
го телеприемника. Точки, помеченные «N», представляют исходные цветности люминофоров
телевизионной системы N.T.S.C.
рис. 4.1 (пунктирные линии на рис. 9.1). По ряду параметров они отличны от «идеаль
ных» кривых рис. 9.1, но колориметрически их наибольший недостаток состоит в том,
что они не отдают 100%света на тех участках, где должны были бы отдавать. То есть
имеет место т.н. «паразитное поглощение», которое проявляет себя при воспроизведе
нии многих цветовых стимулов, особенно синих и зеленых, получающихся в итоге
очень темными.
Заметим, что наклонные стороны полос поглощения при этом позволяют воспроиз
водить некоторые стимулы, лежащие за границами треугольника R
S
G
S
B
S
. Объяснение
тому находим на рис. 9.1: если концентрация красителей растет, наклонные стороны
полос поглощения довольно сильно заостряют спектральные блоки красного, зеленого
и синего кардинальных (воспроизводящих) стимулов: последние даже начинают по
ходить на стимулы монохроматические (анализ данного эффекта см. у MacAdam,
1938, стр. 466).
Охват цветностей, достигаемый с помощью реальных красителей рис. 9.1 при ис
пользовании стандартного Аосветителя (2856 К), показан на рис. 9.3: мы видим, что
он частично выходит за границы треугольника R
S
G
S
B
S
по голубому и пурпурному на
правлениям.
Отметим, что при просмотре слайдов и кинофильмов максимальные оптические
плотности красителей снижает паразитная подсветка (примерно до 2.0), что ведет к сни
жению цветового охвата изображения. Когда же максимальные оптические плотности
держатся в районе 3.0, можно достичь существенно большего охвата цветностей (пунк
тирная линия на рис. 9.3).
На рис. 9.4 в сравнении с телевизионным охватом, взятым с рис. 9.2, показан охват
системы, достигаемый с помощью D
65
осветителя и реальных красителей (рис. 9.1) при
их максимальных оптических плотностях порядка 2.0. Понятно, что обе системы очень
близки друг другу как по охватам цветностей, так и по линиям главных цветовых тонов
(радиальные линии). Однако в cyanнаправлении слайд дает стимулы большей колори
метрической чистоты, тем самым подводя охват системы ближе к общему охвату реаль
ных сцен (пунктирная линия, взятая с рис. 7.17). Вместе с тем паразитное поглощение,
дающее эффект затемнения воспроизводимых стимулов, ведет к уменьшению цветового
охвата последних (о чем речь пойдет в следующем разделе).
9.3 СРАВНЕНИЕ ОХВАТОВ
Уменьшение цветового охвата, вызываемое паразитным поглощением, невозмож
но продемонстрировать на диаграмме цветностей, поскольку на ней не видны уровни
относительных яркостей стимулов, лежащих в этом охвате. Наиболее правильным пу
тем демонстрации полного цветового охвата является показ диапазона цветностей на
различных уровнях яркости, взятых относительно фотометрической яркости некоего
белого эталона, что и было выполнено японским исследователем Ота, который наряду
с изучением паразитного поглощения исследовал эффекты формы и ширины полос ра
бочего поглощения красителей (Ohta, 1971 [d], 1972 [a]).
Ученый установил, что у слайдов пик абсорбции должен лежать между 640
и 660 нм по cyan, между 530 и 540 нм по magenta и в районе 430 нм по yellow. Выясни
лось также, что охват наиболее чувствителен к позиции пика magenta, нежели к пози
ции пиков cyan и yellow (Ohta, 1971 [a], 1971 [b]). Ота показал также, что у отражаю
щих отпечатков цветовой охват меньше, чем у слайдов, построенных на тех же краси
телях, поскольку в результате внутренних переотражений в слоях фотобумаги возни
160
ГЛАВА 9 КОЛОРИМЕТРИЯ СУБТРАКТИВНЫХ СИСТЕМ
