тирка поверхности пленки, дабы гарантировать полное удаление защиты. Выполнять
сие удобнее в некоей предварительной ванне, а не в самом проявителе, следовательно,
процессы, ориентированные на работу с такими пленками, должны включать в себя ще
лочную «пред»ванну и стадию механической чистки материала. Отметим, что механи
ческая очистка технологична только тогда, когда обрабатываемая пленка обладает дос
таточной длиной (поэтому сажевая защита применяется либо в кинопленках, либо в тех
ситуациях, когда фотопленки перед обработкой соединяются в длинную ленту).
17.9.9 Обработка звуковой дорожки кинопленок
Когда пленка несет звуковую дорожку, зачастую требуется, чтобы дорожка эта
представляла собой сугубо серебряное изображение, поскольку все красочные в той
или иной степени пропускают инфракрасное излучение (к которому чувствительны
фотоэлементы звуковой системы кинопроектора). Следовательно, обработка того края
кинопленки, который несет на себе записанную или впечатанную звуковую дорожку,
требует особого подхода.
Проблема решается путем применения растворов, активных в отношении только
звуковой полосы кинопленки. К примеру, перед цветным проявлением в описанный
выше процесс обработки цветной обращаемой пленки с внедренными краскообразую
щими компонентами вводят операцию фиксирования звуковой дорожки (благодаря
чему удается избежать ее паразитного обращения), а после отбеливания — операцию
чернобелого проявления (дабы избежать влияния на дорожку основного фиксажа). В
итоге область звуковой дорожки понесет негативное серебряное изображение без како
голибо красочного компонента.
Отметим, что звуковую дорожку можно организовать за счет cyanкрасочного изо
бражения, если на фотоэлемент подается свет длинноволнового (красного) лазера.
17.10 КРАСКООБЕСЦВЕЧИВАЮЩИЕ И КРАСКОВЫВОДЯЩИЕ
СИСТЕМЫ
В фотографических системах, основанных на изобретении Фишера и Зигриста,
красочные изображения формируются в слоях фотоматериала в процессе проявления
серебряного изображения. Однако вполне удовлетворительные результаты можно по
лучить и тогда, когда в слои вводятся готовые красители. Модуляции концентраций
этих красителей (несущие визуальную информацию о сцене) обеспечиваются управ
ляемым распадом или выведением последних из слоев фотоматериала (динамика чего
есть функция от серебряного фотографического изображения).
17.10.1 Gaspacolor@ и Cibachrome@процессы
Одним из методов, реализующих описанный выше принцип, является метод, при
котором восстановленное в процессе проявления серебро используется при обесцвечива

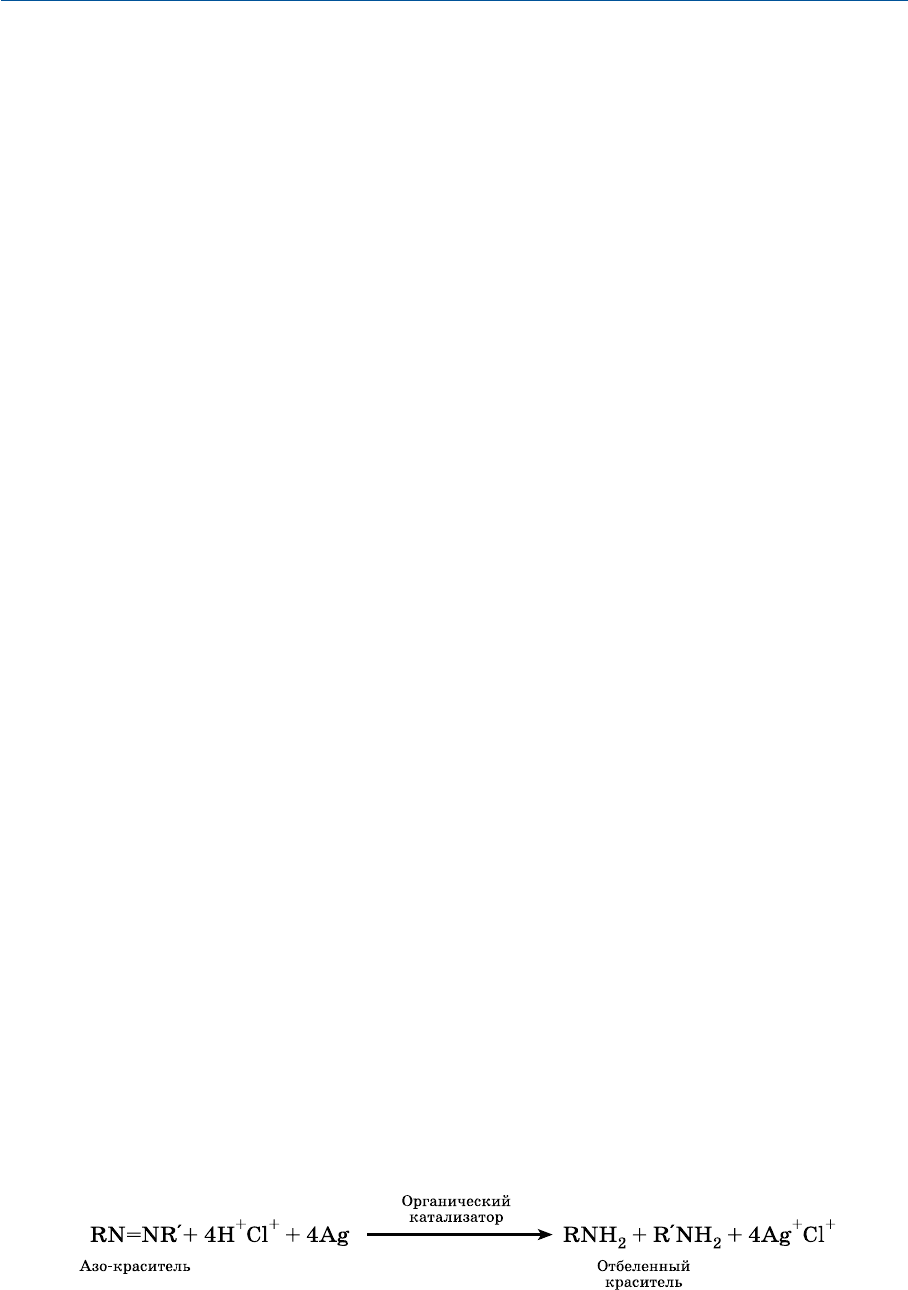

нии азокрасителей в присутствии галоидоводородных кислот. Реакция выглядит так:
381
ГЛАВА 17 ХИМИЯ ЦВЕТНЫХ ФОТОМАТЕРИАЛОВ
В данном случае краситель в большей степени обесцветится там, где материал силь
нее экспонирован, и, следовательно, позитивное изображение получается напрямую.
Разумеется, с целью удаления остатков галоидного серебра после отбеливания потре
буется фиксирование.
Процесс данного типа иногда называют Gaspacolorпроцессом, поскольку его основ
ные принципы в 1934 г. запатентовал венгерский исследователь Бэла Гаспар (Bela
Gaspar). Отметим также, что в период с 1953 по 1962 г. промышленное применение
гаспаровского изобретения было организовано компанией Ilford: описанный принцип
использовался в производстве обращаемых фотобумаг, т.е. на которых при печати со
слайда образовывалось позитивное изображение (Collins, 1960; British Journal of
Photography, 1962). Процесс обработки этих бумаг включал в себя:
— проявление,
— фиксирование,
— отбеливание (т.е. обесцвечивание) красителей,
— фиксирование.
Ванна, отбеливающая краситель, несла в себе некий комплексон, обычно тиомоче
вину (NH
2
)CS(NH
2
), которая, образуя комплексное соединение с катионом серебра,
удерживала концентрацию последнего на низком уровне и, следовательно, поддержи
вала ход вышеприведенной реакции.
Функция органического катализатора (обычно использовался 2,3диаминофеназин)
состояла в снижении его собственной концентрации под воздействием серебра и после
дующем реокислении (за счет чего и обесцвечивался краситель). Отметим, что без ката
лизатора не обойтись, поскольку и краситель, и серебро нерастворимы в водных средах.
В Cibachromeверсии гаспаровского процесса красители обесцвечивались за счет
межслойных эффектов, вызванных добавкой катализатора в проявитель, а не в отбе
ливатель (Meyer, 1965 и 1974).
17.10.2 Polarcolor@процесс
17.10.2.1 Общий принцип
Альтернативным гаспаровскому является принцип изменения растворимости кра
сителей в водных средах в зависимости от концентрации восстановленного серебра
в эмульсионном слое, то есть в этом случае функцией от серебряного изображения ста
новится растворимость красителя. К примеру, в системе Polarcolor (Crawley, 1963)
эксплуатируется растворимость пирокатехина или гидрохинона, меняющаяся в зави
симости от меры участия этих веществ в восстановлении галогенида серебра. Так,

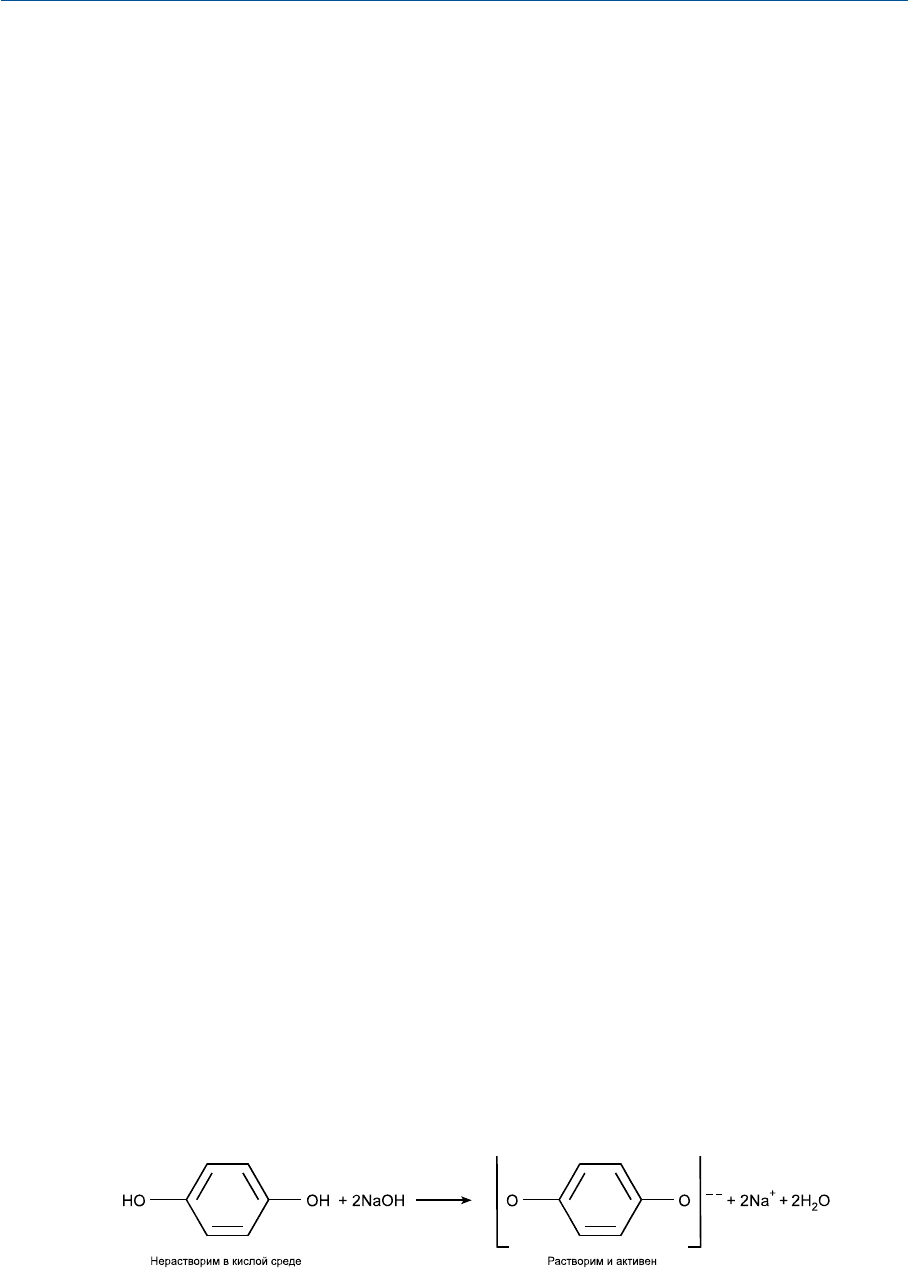

к примеру, гидрохинон, будучи слабой кислотой, присутствует в щелочных средах
в виде аниона (отрицательно заряженный ион), который весьма активен как прояв
ляющий агент. Однако в результате восстановления активированного светом галоид
ного серебра гидрохинон окисляется до хинона, обладающего низкой растворимо
стью, то есть:
382
ГЛАВА 17 ХИМИЯ ЦВЕТНЫХ ФОТОМАТЕРИАЛОВ
Если молекулу красителя какимто образом связать с молекулой гидрохинона,
то растворимостью такой комбинации можно управлять описанным выше способом,
то есть понуждать краситель терять водорастворимость в областях, прилегающих

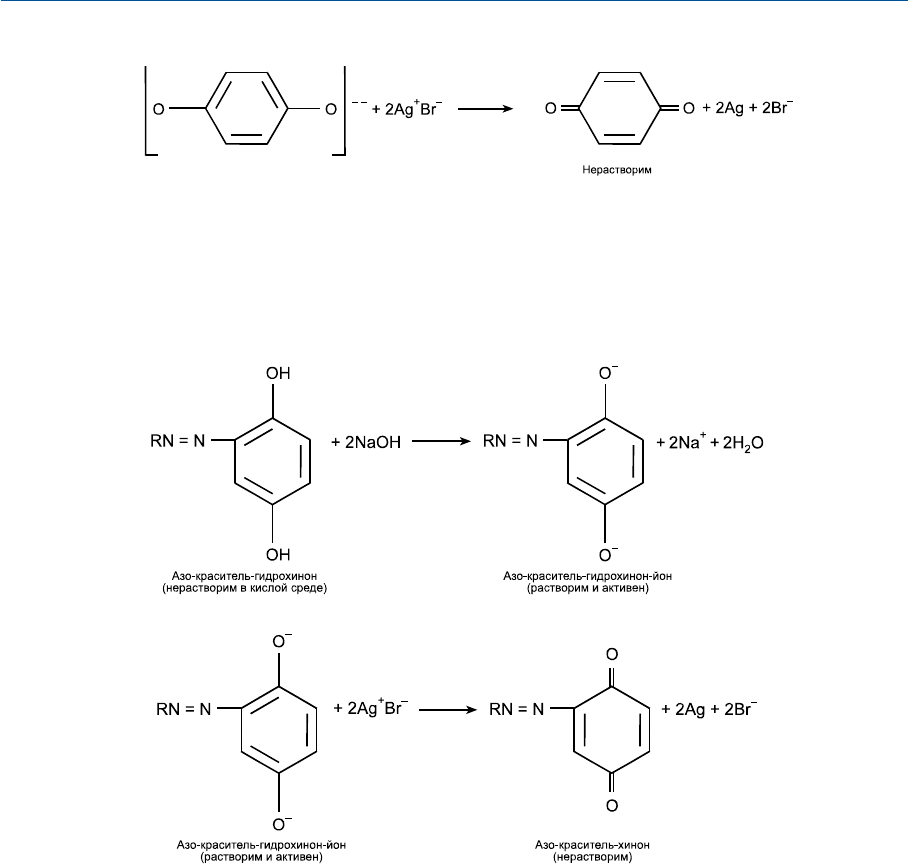

к зернам восстановленного серебра. Процесс можно представить уравнением:
После образования водонерастворимого красителя водорастворимый его остаток
вымывается в щелочной раствор. Восстановленное серебро отбеливается и фиксирует
ся обычным путем.
Водонерастворимого красителя образуется больше там, где больше восстановлен
ного серебра, и, следовательно, распределение красочного изображения оказывается
прямо пропорциональным распределению изображения серебряного. В результате на
выходе получается негатив.
Вместе с тем описанную выше систему можно использовать для получения прямого
позитивного изображения, но на этот раз применяя уже водорастворимый краситель.
В этом случае после отмачивания в щелочи, необходимом для активации и растворе
ния гидрохинона, материал вступает в тесный контакт с приемным листом, содержа
щим протраву. Перейдя на приемный лист, растворенный краситель реагирует с про
травой и становится нерастворимым в водных средах. В данном случае из тех участков
фотоматериала, где восстановленного серебра меньше, выйдет большее количество кра
сителя, в результате чего на приемном листе образуется позитивное изображение.
383
ГЛАВА 17 ХИМИЯ ЦВЕТНЫХ ФОТОМАТЕРИАЛОВ
Описанная организация процесса хороша тем, что паразитное серебряное изобра
жение, а также неиспользованный галогенид серебра остаются в оригинальном мате
риале (последний затем механически удаляется); обработка, следовательно, сокраща
ется до двух простых операций (проявление и перенос красителя на приемный лист),
общее время выполнения которых удалось свести к одной минуте.
17.10.2.2 Структура фотоматериала

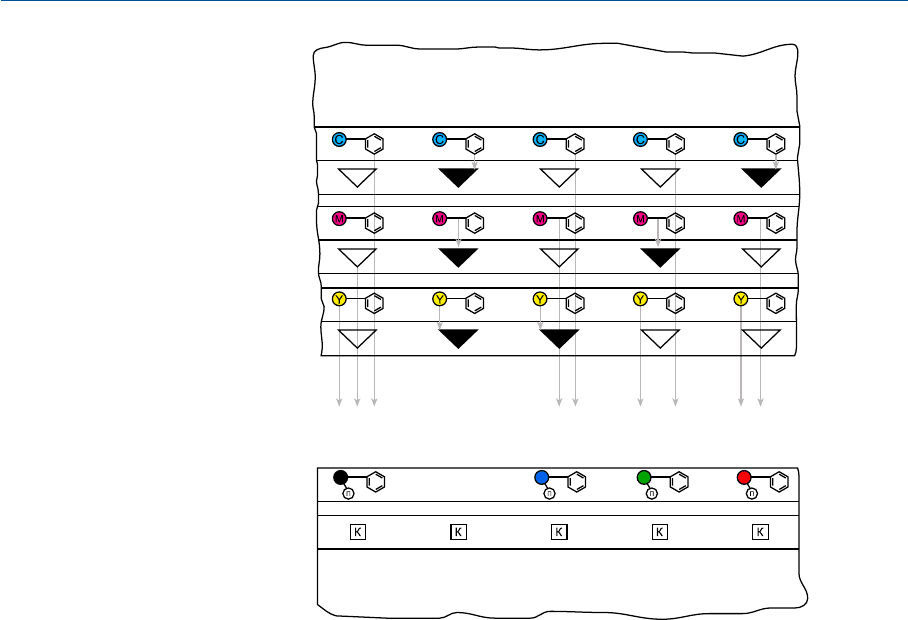

Схема работы системы Polarcolor дана на рис. 17.4: негативный материал состоит из
трех слоев галоидного серебра, сенсибилизированных определенным образом и поли
тых в традиционной последовательности (т.е. красночувствительный слой — на под
ложке, зеленочувствительный — поверх него, синечувствительный — снаружи). При
этом книзу от каждого светочувствительного слоя располагается слой, состоящий из
красителя и проявителя: cyanкраситель — книзу от красночувствительного слоя,
magentaкраситель — книзу от зеленочувствительного и yellowкраситель — книзу от
синечувствительного (см. рис. 17.4). Слой, содержащий yellowкраситель выступает
в роли обычного желтого фильтрового слоя, защищающего красночувствительный
и зеленочувствительный слои от воздействия коротковолнового (синего) компонента
экспонирующего света.
17.10.2.3 Обработка фотоматериала
Негатив, представляющий собой единичный кадр, проявляется прямо внутри фо
тоаппарата. Процесс проявления запускается протягиванием фотоматериала (вместе с
приемным листом) между двумя прижимными роликами. Приемный лист прикреп
лен к негативу мелкими каплями вязкой щелочи — протяжка через щель между роли
ками раздавливает капли, позволяя щелочи активировать систему «краситель — про
явитель». Активированные молекулы системы «краситель — проявитель» начинают
диффундировать по всем направлениям, но преимущественно в сторону приемного
листа (благодаря падению градиента их концентрации в данном направлении). В тех
местах, где молекулы связки «краситель — проявитель» сталкиваются с зернами ак
тивированного светом галогенида серебра и где начинается восстановление последне
го, краситель теряет растворимость и, следовательно, прекращает диффузию (что не
обходимо при получении позитивного изображения).
Однако получение корректного цветного изображения требует также, чтобы процесс
превращения красителей из водорастворимой формы в водонерастворимую был специ
фичен в каждом из слоев, то есть, к примеру, молекулы соединения cyanкрасительги
дрохинон должны терять растворимость на зернах активированного галогенида сереб
ра, находящихся только в красночувствительном слое. С целью достижения сего в сис
теме Polarcolor используются т.н. буферные (прокладочные) слои, то есть, прежде чем
молекулы cyanкрасительгидрохинон начнут заполнять собой зеленочувствительный
слой, они должны пройти через собственный слой, специальный буферный слой и слой,
содержащий молекулы magentaкрасительгидрохинона. Понятно, что такой диффу
зии понадобится гораздо большее время, чем заполнению зеленочувствительного слоя
молекулами «родного» ему magentaкрасителя (последнее происходит моментально).
Следовательно, к тому моменту, как молекулы cyanкрасительгидрохинона достигнут
зеленочувствительного слоя, последний окажется более или менее заполненным моле
кулами magentaкрасительгидрохинона, и никакого (или почти никакого) эффекта от
диффузии молекул cyanкрасительгидрохинона не возникнет. Сходным образом сраба
384
ГЛАВА 17 ХИМИЯ ЦВЕТНЫХ ФОТОМАТЕРИАЛОВ
тывает защита от диффузии молекул magentaкрасительгидрохинона и cyanкраси
тельгидрохинона в синечувствительный слой Polarcolorматериала, равно как и от воз
вратной диффузии молекул yellowкрасительгидрохинона в зелено и красночувстви
тельный слои.
17.10.2.4 Приемный лист
Структура приемного листа показана в нижней части рис. 17.4: верхний слой со
держит протраву, лишающую растворимости молекулы красительгидрохинона, вы
ходящие из слоев негативного материала. Если, допустим, в приемном листе более ни
каких веществ не содержится, то красочное позитивное изображение, перешедшее
с негатива, окажется резко щелочным, поскольку вместе с растворенным красителем
переносится и щелочь. Резкощелочные отпечатки крайне неприятны на ощупь,
и плюс к тому щелочная среда отрицательно сказывается на стойкости полученного
изображения. Следовательно, очевидна необходимость нейтрализации щелочи, что
выполняет нижний слой приемного листа, содержащий молекулы кислоты, заблоки
рованные от диффузии длинными балластными группами. Буферный слой между про
травным и кислотным слоями снижает скорость наполнения последнего щелочью, по
зволяя негативу и протравному слою оставаться резко щелочными на протяжении все
го времени проявления. По истечении этого времени щелочь наполняет кислотный
слой, реагирует с кислотой и образует воду, заполняющую буферный слой и способст
вующую реакции нейтрализации.
385
ГЛАВА 17 ХИМИЯ ЦВЕТНЫХ ФОТОМАТЕРИАЛОВ
Ïîäëîæêà íåãàòèâà
Cyan-êðàñèòåëü-ãèäðîõèíîí
Êðàñíî÷óâñòâèòåëüíûé ñëîé ãàëîèäíîãî ñåðåáðà
Áóôåðíûé ñëîé
Magenta-êðàñèòåëü-ãèäðîõèíîí
Çåëåíî÷óâñòâèòåëüíûé ñëîé ãàëîèäíîãî ñåðåáðà
Áóôåðíûé ñëîé
Yellow-êðàñèòåëü-ãèäðîõèíîí
Ñèíå÷óâñòâèòåëüíûé ñëîé ãàëîèäíîãî ñåðåáðà
Ïðîòðàâëåííûé ïðèíèìàþùèé ñëîé
Áóôåðíûé ñëîé
Êèñëîòíûé ñëîé
Ïîäëîæêà ïîçèòèâà
Ýêñïîíèðóþùèé ñâåò Íåò ñâåòà Áåëûé Ñèíèé Çåëåíûé Êðàñíûé
Рис. 17.4 Общая схема Polacolorпроцесса.
17.10.3 Процесс Polarcolor SX70

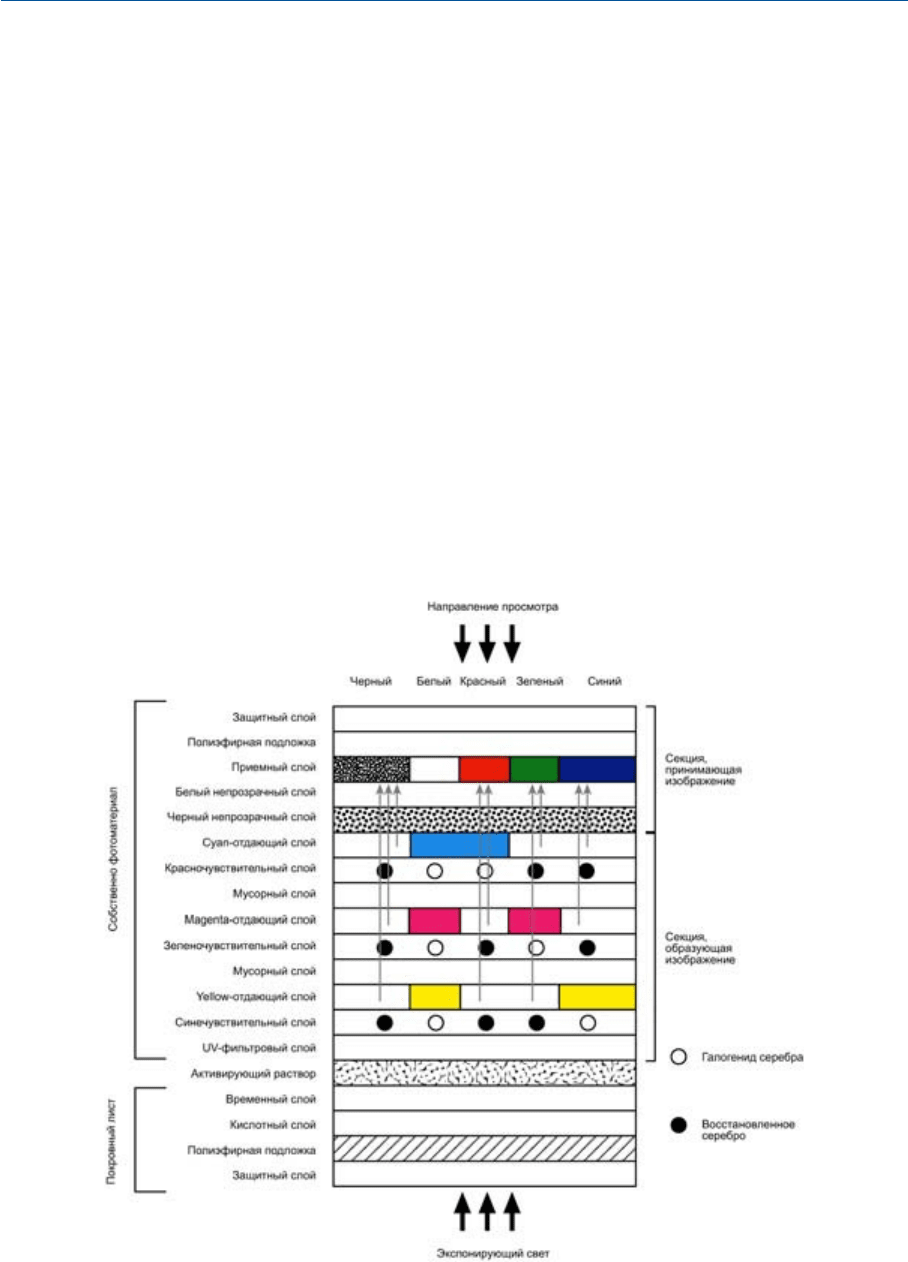

17.10.3.1 Структура фотоматериала
В 1972 г. появилась новая версия Polarcolorпроцесса (SX70), в которой негативный
и приемный материалы были собраны в единый шестнадцатислойный «сэндвич» (в ре
зультате чего после проявления приемный лист отделялся вручную). Поскольку полу
ченное изображение рассматривалось с той же стороны материала, с которой падал экс
понирующий свет, в фотоаппарат (имевший изогнутую форму) было вмонтировано зер
кало, позволявшее получить на отпечатке прямое (а не зеркальное) изображение.
17.10.3.2 Обработка фотоматериала
После экспонирования Polaroid автоматически пропускал «сэндвич» между при
жимными валиками, раздавливавшими капли обрабатывающего раствора. Прояви
тель диффундировал в воздушный зазор между соседними слоями (откуда диффузия
уже шла по разным слоям фотоматериала), давая цветное позитивное изображение
меньше чем за одну минуту. Общая структура материала была аналогична той, что по
казана на рис. 17.4, но при этом, напомним, приемный лист был плотно скреплен с не
гативом (Land, 1972).
Поскольку процесс обработки фотоматериала протекал вне аппарата, на время про
явления требовалось защитить этот материал от воздействия света. Защита осуществ
лялась с помощью непрозрачного слоя, расположенного между подложкой негатива и
слоем cyanкрасительгидрохинона, а также за счет специального красителя в каплях
обрабатывающего раствора. Краситель оставался черным в резкощелочной среде (то
есть в начале процесса), но полностью обесцвечивался в нейтральной, то есть по завер
шении обработки. Черный краситель диффундировал в светочувствительные слои
(и между ними) и, совместно с непрозрачным слоем, защищал их от внешнего света.
Понятно также, что ко всему прочему системе требовался белый светорассеиваю
щий слой, на котором рассматривалось результирующее изображение, поэтому капли
обрабатывающего раствора (помимо черного красителя) содержали также и полимер,
который в процессе обработки фотоматериала отвердевал и образовывал (между за
щитным слоем и перенесенным из негатива красочным изображением) белый слой ди
оксида титана. Подложка приемного слоя была прозрачной, и результирующее изо
бражение хорошо просматривалось через нее.
И последнее. Поскольку скорость диффузии веществ зависит от температуры сре
ды, то, чтобы компенсировать данный эффект, в буферные слои пришлось внедрить
некие полимеры, температурный коэффициент которых был таков, что полимер пони
жал скорость диффузии веществ при повышении температуры (British Journal of
Photography, 1972).
17.10.4 Instant Kodak@процесс
17.10.4.1 Общий принцип
В системе моментальной цветной фотографии Instant Kodak, продававшейся в пе
риод с 1976 по 1986 гг. (Hanson, 1976), результирующее изображение рассматрива
лось со стороны, противоположной той, на которую падал экспонирующий свет, м по
этому не было необходимости в специальном зеркале (хотя в некоторых моделях ка
386
ГЛАВА 17 ХИМИЯ ЦВЕТНЫХ ФОТОМАТЕРИАЛОВ
мер использовалась система из двух зеркал, позволяющая уменьшить физический
размер аппарата).
17.10.4.2 Структура фотоматериала
Структура фотоматериала показана на рис. 17.5.
Свет из объектива проходил через специальное прозрачное покрытие, затем через
тонкий воздушный зазор (в который позднее вводился густой обрабатывающий рас
твор), через слой, поглощающий ультрафиолетовое излучение, после чего заполнял
сине, зелено и красночувствительный слои, в соседстве с каждым из которых находи
лось по слою неподвижного красителя (и из которых в дальнейшем шла диффузия
желтого, пурпурного и голубого красочного изображений). Между каждым светочув
ствительным и красочным слоями находился слой, поглощавший окисленное прояв
ляющее вещество. Вся система была покрыта непрозрачным черным слоем, отражаю
щим белым слоем и, наконец, слоем приемным. За перечисленными слоями распола
галась прозрачная полиэфирная подложка, покрытая снаружи специальным защит
ным слоем.
Сенсибилизированные участки светочувствительных зерен галоидного серебра
были направлены внутрь (то есть скрытое изображение формировалось на внутренней
стороне этих зерен), что давало возможность получать позитивные серебряные изобра
жения (в отличие от негативных серебряных изображений Polarcolorсистемы).
387
ГЛАВА 17 ХИМИЯ ЦВЕТНЫХ ФОТОМАТЕРИАЛОВ
Рис. 17.5 Общая схема Instant Kodakпроцесса.
17.10.4.3 Обработка фотоматериала
В результате протягивания экспонированного фотоматериала между прижимными
валиками происходило раздавливание специальных микрокапсул, содержащих вяз
кую обрабатывающую смесь. Смесь эта проникала в воздушный зазор между слоем мик
рокапсул и кислотным слоем. Обрабатывающая смесь содержала уголь, защищавший
светочувствительные слои от паразитного экспонирования через прозрачное покрытие
(поэтому на данной стадии процесса фотоматериал можно было доставать из аппарата).
Обрабатывающий раствор содержал в себе и т.н. электронпереносящее вещество
(electron transfer agent — ETA ), которое в паре с т.н. нуклирующим агентом (вещест
вом, образующим центр активации серебра) проявляло неэкспонированные зерна гало
идного серебра, давая тем самым позитивное изображение. Однако в отличие от обыч
ного проявителя ETA не расходовалось в результате проявления, а непрерывно регене
рировало. Регенерация ETA достигалась за счет редукции его окисленной формы (об
разовавшейся вследствие проявления) в исходную неокисленную форму (реакция ре
генерации протекала под воздействием одного из веществ, высвобождающих красите
ли). В итоге красители начинали диффундировать из слоев фотоматериала, создавая
требуемое позитивное красочное изображение. Высвободившиеся красители двига
лись из собственных слоев, через непрозрачный и белый отражающий слои, к прием
ному слою, где протрава превращала их в неподвижные соединения. Слои, поглощав
шие окисленное проявляющее вещество, не пускали окисленное ETA в красочные
слои, принадлежащие двум другим светочувствительным слоям.
Отметим, что все слои фотоматериала системы «Instant Kodak» были достаточно
тонкими, и результирующее изображение выглядело резким (при обычной дистанции
просмотра).
С целью остановки процесса проявления и нейтрализации щелочного обрабаты
вающего раствора использовался кислотный слой, заключенный в покрытии фотома
териала. Последний не только в нужный момент останавливал проявление, но и стаби
лизировал финальное изображение. Также обрабатывающий раствор позволял по
кровному листу плотно сцепиться с финальным изображением.
Стоит отметить, что в системе «Instant Kodak» изображение хоть и начинало появ
ляться на приемном слое в течение первой минуты процесса, но максимальных опти
ческих плотностей оно достигало лишь через несколько минут, аналогично тому, как
это происходило в системе Polarcolor.
17.10.5 Система Fuji Pictography
Система Fuji Pictography задействовала примерно те же технологии, что были опи
саны выше, и могла использоваться в качестве удобного способа получения принтер
ных отпечатков (см. раздел 33.7).
17.10.6 Прочие трансферные процессы
Особенностью всех систем, в которых готовые красители внедрены в слои фотома
териала, является то, что в период экспозиции некоторое количество света теряется за
счет поглощения. Светопотери можно свести к минимуму, если использовать конст
рукционные схемы, показанные на рис. 17.4 и 17.5, в которых красители расположе
ны под соответствующими светочувствительными слоями, но не смешаны с ними.
В результате после прохода света через желтый, пурпурный и голубой красители не
388
ГЛАВА 17 ХИМИЯ ЦВЕТНЫХ ФОТОМАТЕРИАЛОВ
значительные потери возникают лишь за счет паразитных поглощений (у желтого
красителя в средне и длинноволновой частях видимого спектра; у пурпурного краси
теля — в длинноволновой).
Отметим, что аналогичный трансферный процесс можно разработать для систем, ис
пользующих традиционное цветное проявление. Безусловно, перенос красителей в этом
случае возможен только тогда, когда красители эти высокоподвижны, а куплеры, из ко
торых они образуются, — статичны, или, по крайней мере, малоподвижны (поскольку
должны оставаться в эмульсионных слоях оригинального фотоматериала).
Одним из решений данной проблемы является добавка к химической структуре
краскообразующих компонент (в точке сцепки с проявляющим веществом) крупной
балластной группы: окисленное проявляющее вещество в момент реакции сочетания с
компонентой заменяет собой балластную группу, образуя тем самым подвижный кра
ситель из неподвижного куплера.

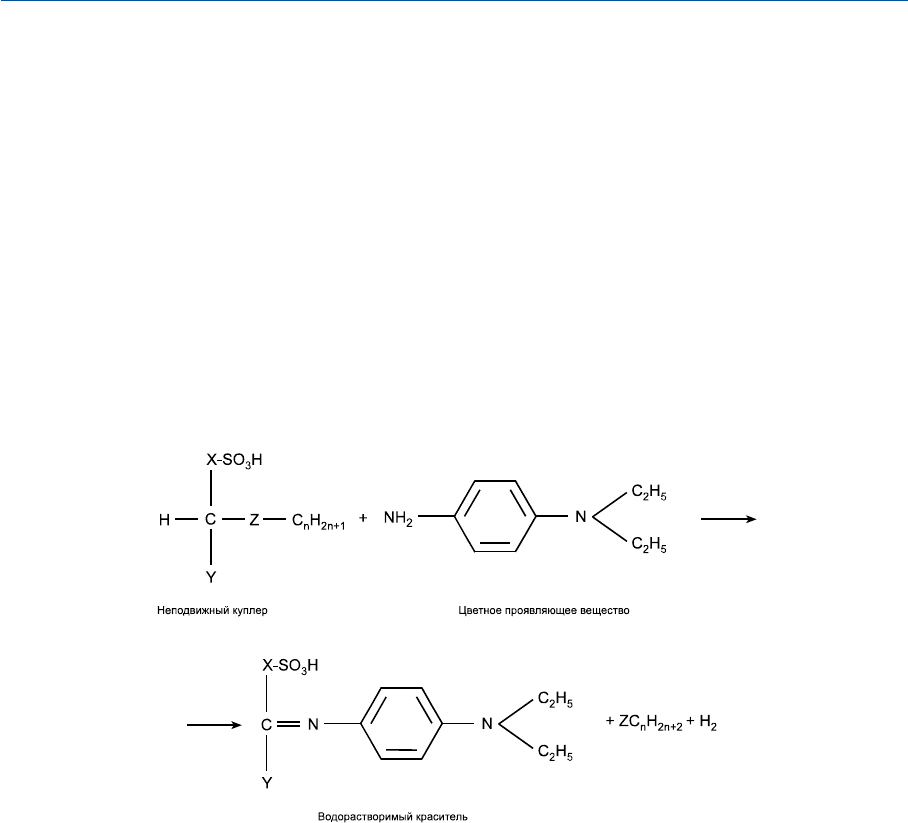

Реакцию такого типа (на примере yellowобразующей компоненты) можно предста
вить уравнением:
Если величина «n» вC
n
H
n+1
группе относительно велика (n = 15 и более), то молеку
ла куплера окажется весьма крупной и малоподвижной; при этом молекула красителя
окажется совсем небольшой, поскольку не будет иметь балласта, и благодаря своей
сульфогруппе (SO
3
H) вполне растворимой в водных средах. Следовательно, после про
явления молекула красителя перейдет приемный лист, если последний находится с
нею во влажном контакте. После переноса протрава приемного листа иммобилизирует
краситель, образуя нерастворимое красочное изображение. Таким образом, схема об
работки фотоматериала вновь оказывается довольно простой: проявление и перенос.
17.11 DIR@КУПЛЕРЫ
В разделе 17.4 было показано, что, добавив к краскообразующей компоненте хро
мофорную группу в точке сцепки с проявляющим веществом, можно организовать
весьма удобный метод маскирования фотоматериала. Однако вместо хромофорной
группы (или вместе с ней) можно использовать соединения, подавляющие процесс
389
ГЛАВА 17 ХИМИЯ ЦВЕТНЫХ ФОТОМАТЕРИАЛОВ
проявления (т.н. вещества — ингибиторы проявления), что тоже реализует маскирова
ние (а также ряд дополнительных полезных эффектов).
Краскообразующие компоненты, относящиеся к классу куплеров, выделяющих
вещества — ингибиторы проявления (DevelopmentInhibitorReleasing — DIR), созда
ют локальные концентрации неких специфических соединений, угнетающих процесс
проявления. Причем переход этих веществ из одного эмульсионного слоя в другой
можно организовать так, что степень угнетения проявления в одном слое будет про
порциональна интенсивности проявления в другом. Например, DIRmagentaобра
зующая компонента может выделить вещество, селективно угнетающее выход желто
го красителя, чем компенсировать паразитное поглощение magentaкрасителем в ко
ротковолновой («синей») части видимого спектра.
1
DIRкуплеры можно использовать также с целью понижения зернистости и повы
шения резкости изображений: к примеру, коль скоро реакция сочетания идет вокруг
зерен серебра, высвобождение ингибиторов позволяет уменьшить размер облаков кра
сителей, что для достижения требуемых оптических плотностей влечет за собой необ
ходимость проявления большего числа зерен на единицу площади. Следствием явля
ется меньшая зернистость изображения.
Применяя DIRкуплеры можно усилить и краевые эффекты, поскольку концен
трация ингибитора падает у краев проявляемой области, повышая разность оптиче
ских плотностей между краем и телом интересующего элемента изображения, то
есть — поднимая визуальную резкость.
