Цветные иллюстрации

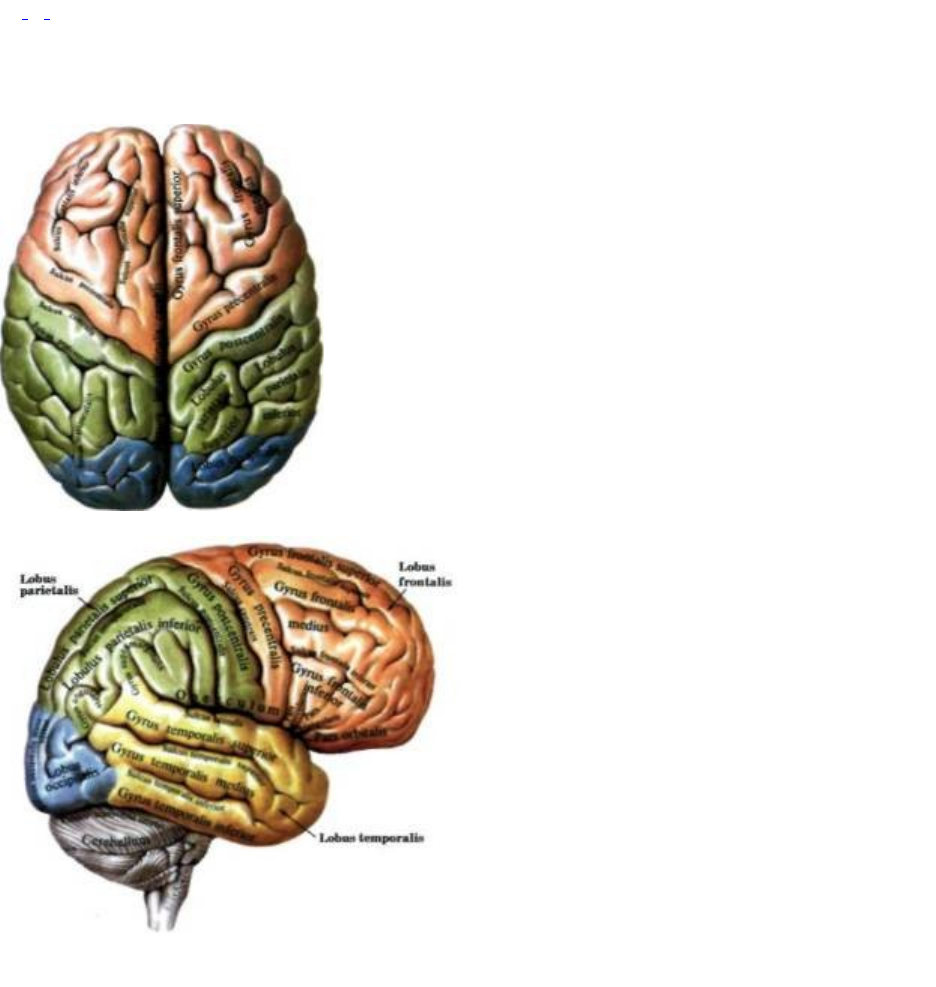

Рис. 1. Большой мозг, cerebrum, и головной мозг, encephalon
А
А - большой мозг, вид сверху; Б - головной мозг, вид справа (по Я. Р. Синельникову, 1996)
Б
Хомская Е. Д. Х = Нейропсихология: 4-е издание. — СПб.: Питер, 2005. — 496 с: ил.
229

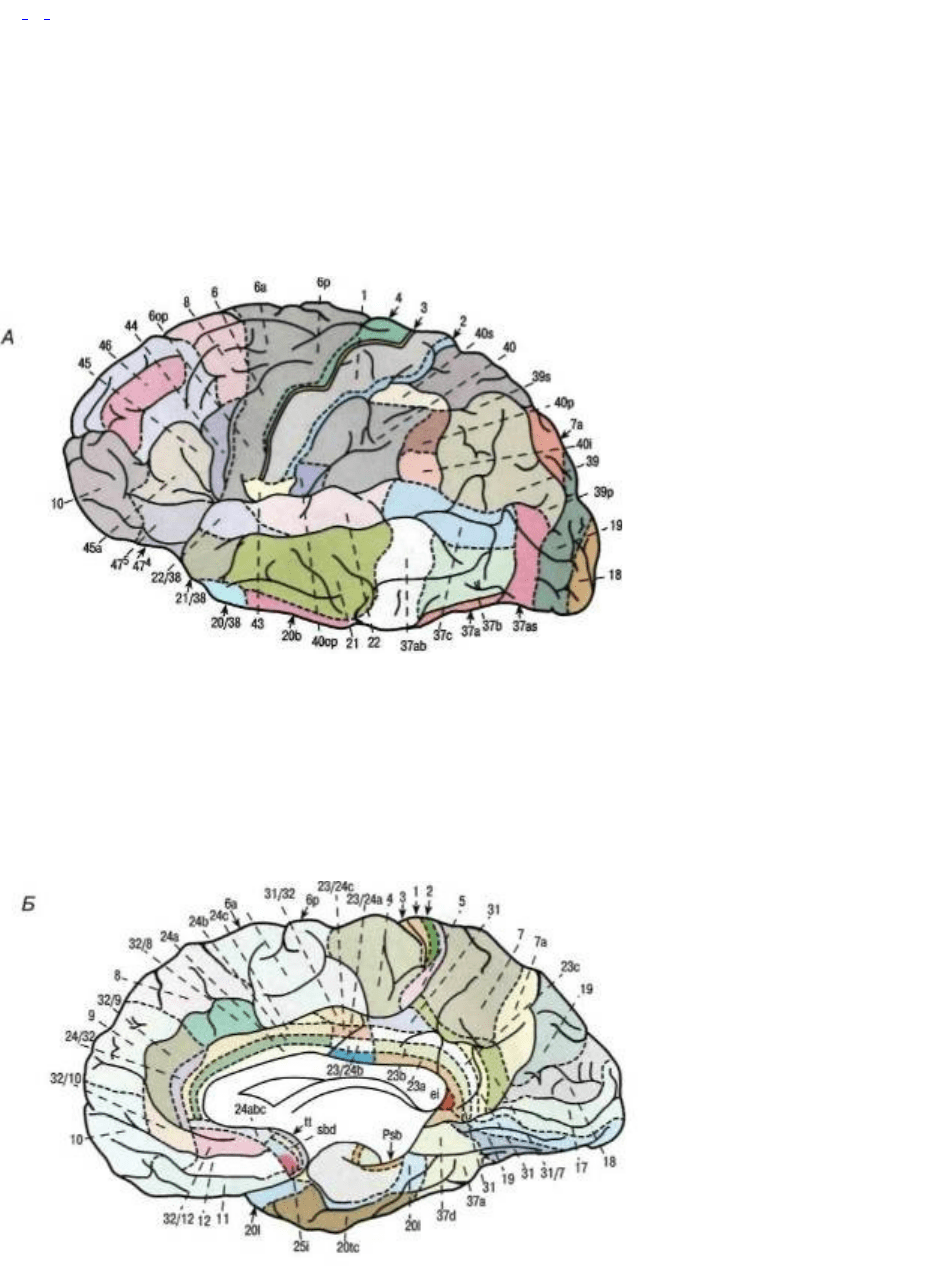

Рис. 2. Цитоархитектонические поля коры полушарий большого мозга. Данные
Института мозга РАМН:
А - верхнелатеральная поверхность; 5- медиальная поверхность. 1 - area postcentralis intermedia; 4 -
area gigantopyramidalis; 3 - area postcentralis oralis; 2 - area postcentralis caudalis; 40s - subarea
supramarginalis; 40 - area supramarginalis; 39s - subarea angularis superior; 40p -subarea
supramarginalis posterior; 7a - subarea parietooccipitalis; 40i- subarea supramarginalis inferior; 39 -area
angularis; 39p - subarea angularis posterior; 19 -area preoccipitalis; 18 - area occipitalis; 37ac - area
temporoparietooccipitalis posterior; 37b - area temporoparietooccipitalis centralis; 37a - area
temporoparietooccipitalis inferior; 37c - area temporoparietooccipitalis superior; 37ab - area
temporoparietooccipitalis anterior;
22 - area temporalis superior; 21 - area temporalis media; 40op - subarea supramarginalis opercularis; 20b
-area temporalis basalis; 43 - area postcentralis subcentralis; 20/38 - area temporalis basalis polaris; 21/38
-area temporalis media polaris; 22/38 - area temporalis superior polaris; 47
4
- subarea orbitalis; 47
5
-
subarea orbitalis; 45a - subarea triangularis; 10- area frontopolaris; 45 - area triangularis; 46 - area
frontalis media; 44 - area opercularis; 6ор - subarea percularis; 8 - area frontalis intermedia; 6 - area
frontalis agranularis; 6a - subarea anterior; 6p - subarea posterior (по P. Д. Синельникову, Я. P.
Синельникову, 1996)
Хомская Е. Д. Х = Нейропсихология: 4-е издание. — СПб.: Питер, 2005. — 496 с: ил.
230

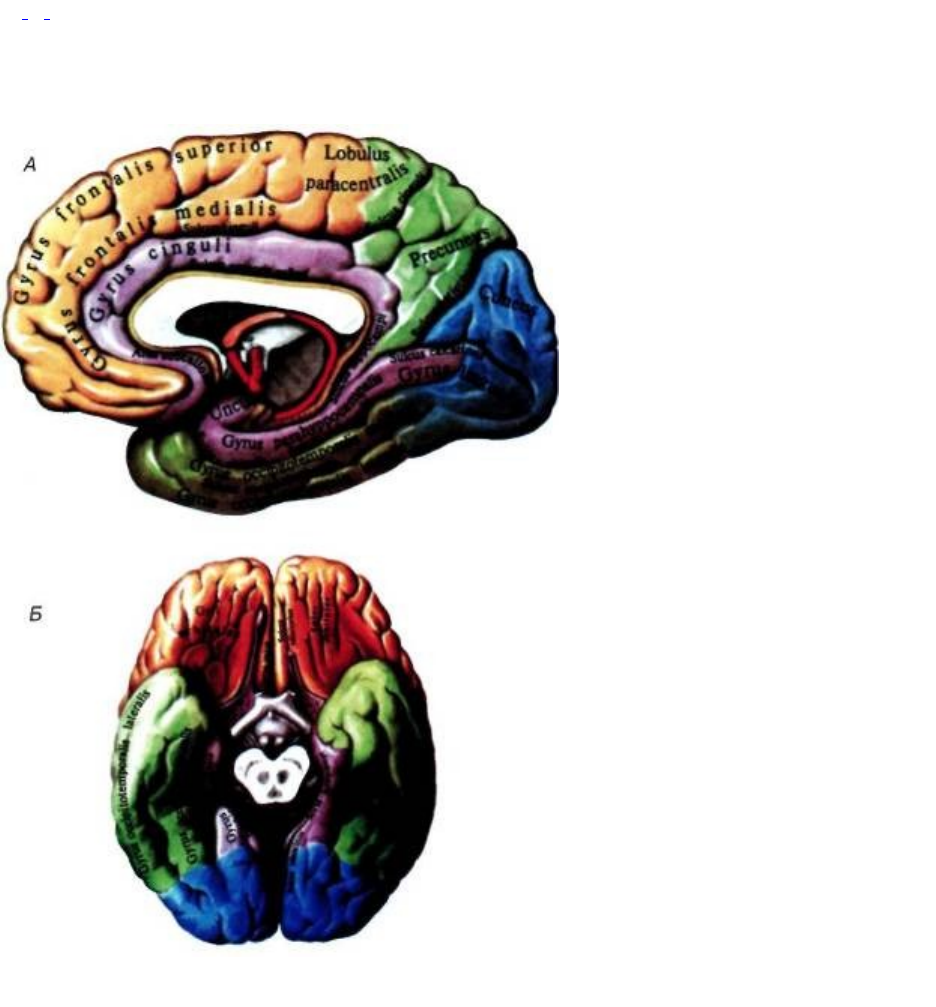

Рис. 3. Большой мозг, cerebrum (полусхематично):
А - правое полушарие, медиальная поверхность (свод мозга и сосцевидно-таламический пучок
отпрепарированы); Б - вид снизу, нижняя поверхность (по Р. Д. Синельникову, Я. Р. Синельникову,
1996)
Хомская Е. Д. Х = Нейропсихология: 4-е издание. — СПб.: Питер, 2005. — 496 с: ил.
231

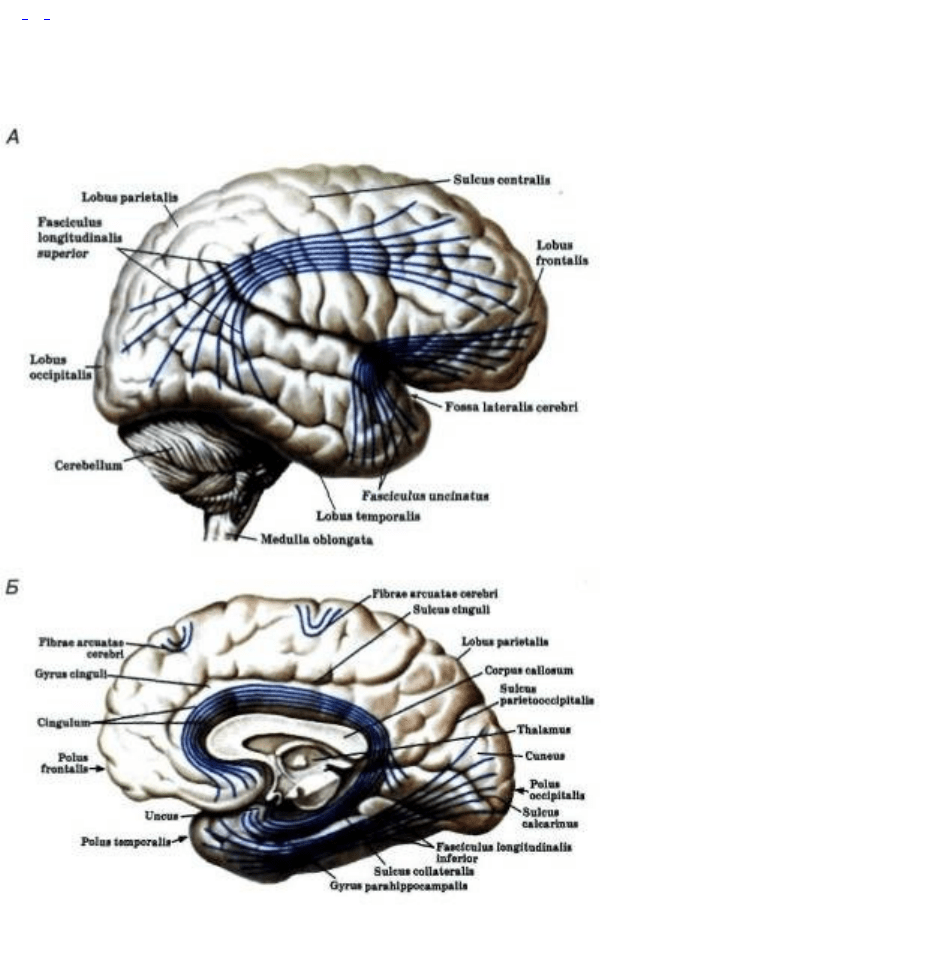

Рис. 7. Ассоциативные пути. Проекция волокон на поверхность полушария
(полусхематично):
А - верхнелатеральная поверхность правого полушария; Б - медиальная поверхность правого
полушария (по Р. Д. Синельникову, Я. Р. Синельникову, 1996)
Хомская Е. Д. Х = Нейропсихология: 4-е издание. — СПб.: Питер, 2005. — 496 с: ил.
232

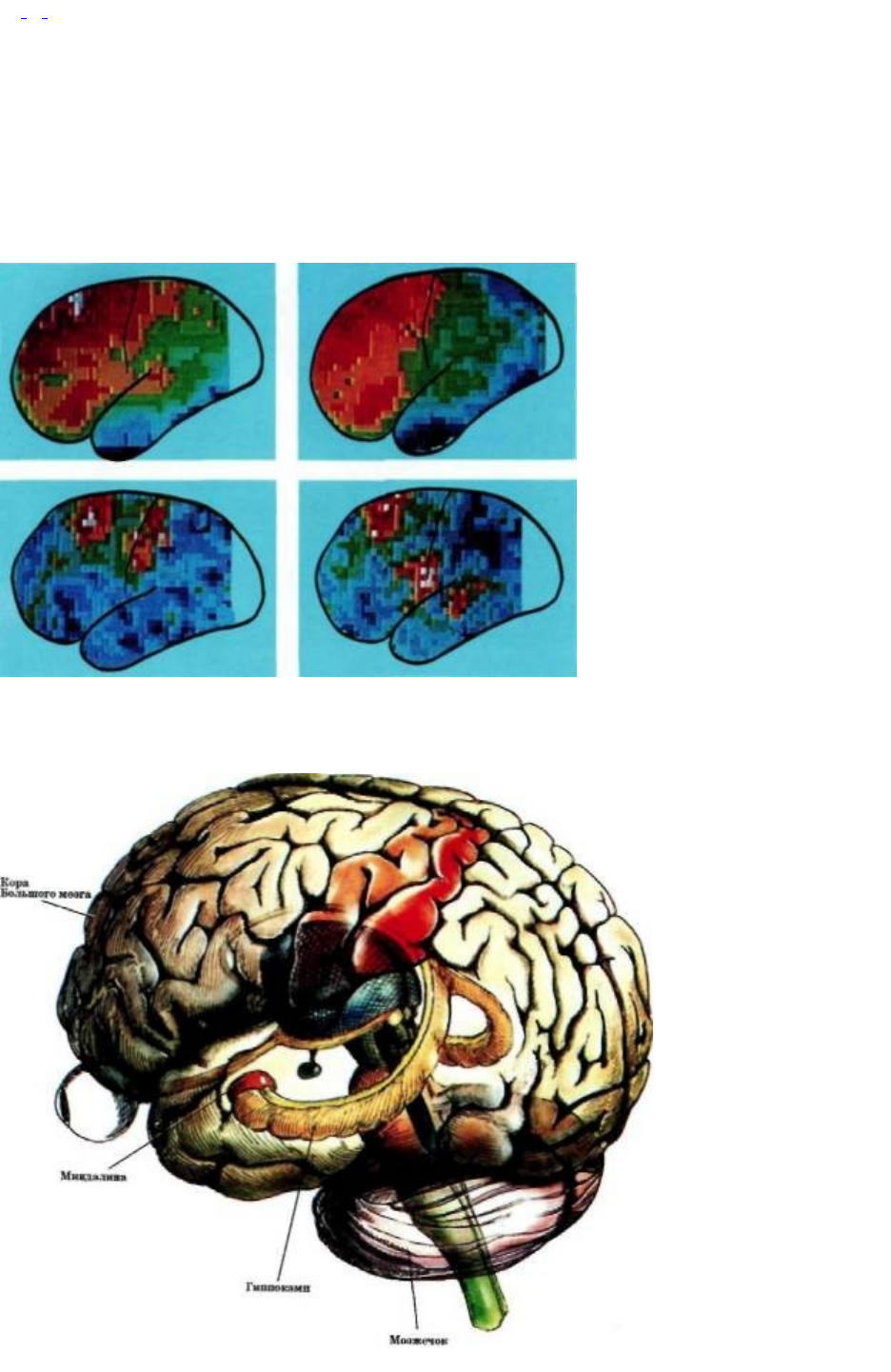

Рис. 13. Один из методов выявления межполушарных различий состоит в измерении
кровотока в различных участках мозга при разных видах деятельности.
Для этого в кровь вводятся радиоактивные изотопы и их передвижение регистрируется
компьютером, который выдает изображения вроде представленных на этом рисунке. Средней
скорости кровотока соответствует зеленый цвет, ниже средней - оттенки синего, выше средней -
оттенки красного. Вверху: левое и правое полушария во время покоя при закрытых глазах. Лобные
доли обоих полушарии активны, как будто человек думает и что-то планирует. Внизу: левое и
правое полушария говорящего человека. Хотя они оба находятся в активном состоянии, зона рта-
языка-глотки в правом полушарии менее активна и не отличается в этом отношении от слуховой
коры (по Ф. Блуму, А. Лейзерсону, Л. Хофстедтеру, 1988)
Рис. 17. Нерасчлененный мозг: показаны структуры, участвующие в сенсорных процессах и
внутренней регуляции, а также структуры лимбической системы и
ствола мозга
(по Ф. Блуму, А. Лейзерсону, Л. Хофстедтеру, 1988)
Хомская Е. Д. Х = Нейропсихология: 4-е издание. — СПб.: Питер, 2005. — 496 с: ил.
233

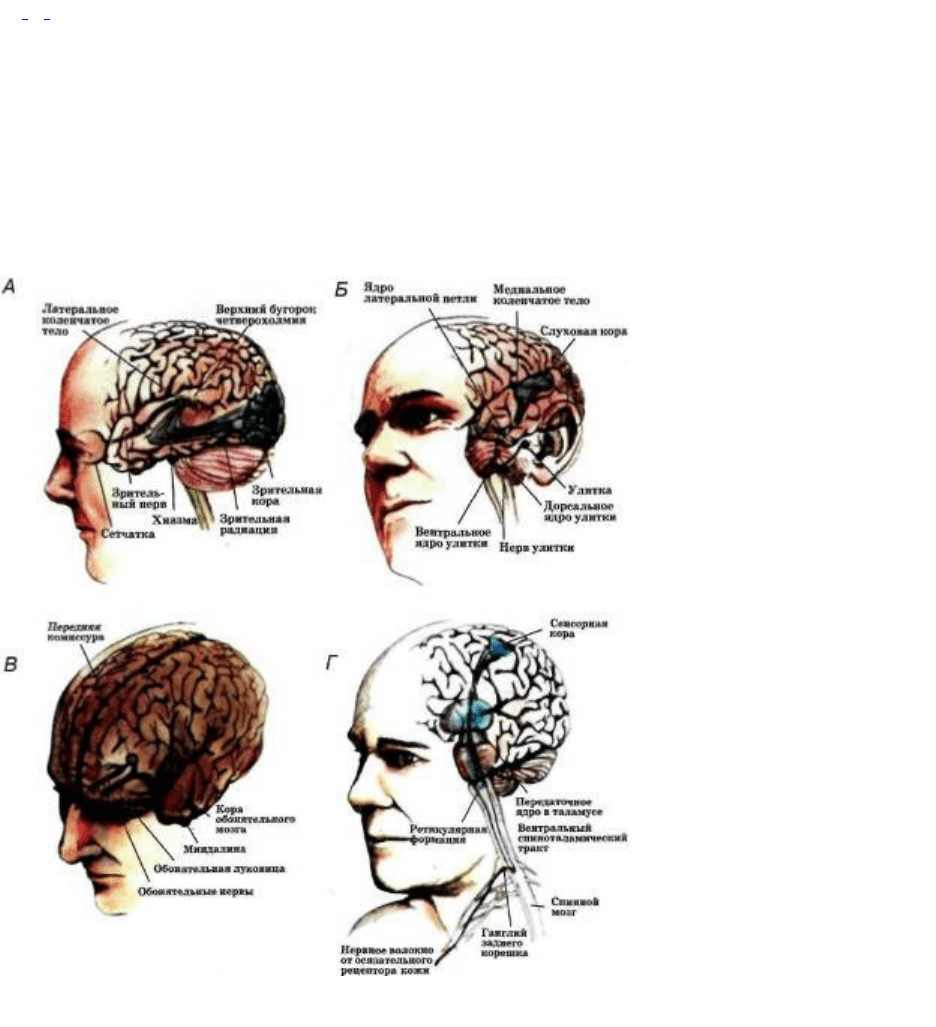

Рис. 18. Зрительная, слуховая, обонятельные системы и ощущения с поверхности
тела:
А - зрительная система. Показаны связи, идущие от первичных рецепторов сетчатки через
передаточные ядра таламуса и гипоталамуса к первичной зрительной зоне коры; Б- слуховая
система. Показаны связи, идущие от первичных рецепторов улитки через таламус к слуховой зоне
коры; В - обонятельная система. Показаны связи, идущие от рецепторов слизистой носа через
обонятельные луковицы и базальные ядра переднего мозга к конечным пунктам в обонятельной
коре; Г- ощущения с поверхности тела. Представлены связи, идущие от кожных рецепторов через
вставочные нейроны спинного мозга и таламуса к первичной сенсорной зоне коры (по Ф. Блуму,
А. Лейзерсону, Л. Хофстедтеру, 1988)
Хомская Е. Д. Х = Нейропсихология: 4-е издание. — СПб.: Питер, 2005. — 496 с: ил.
234

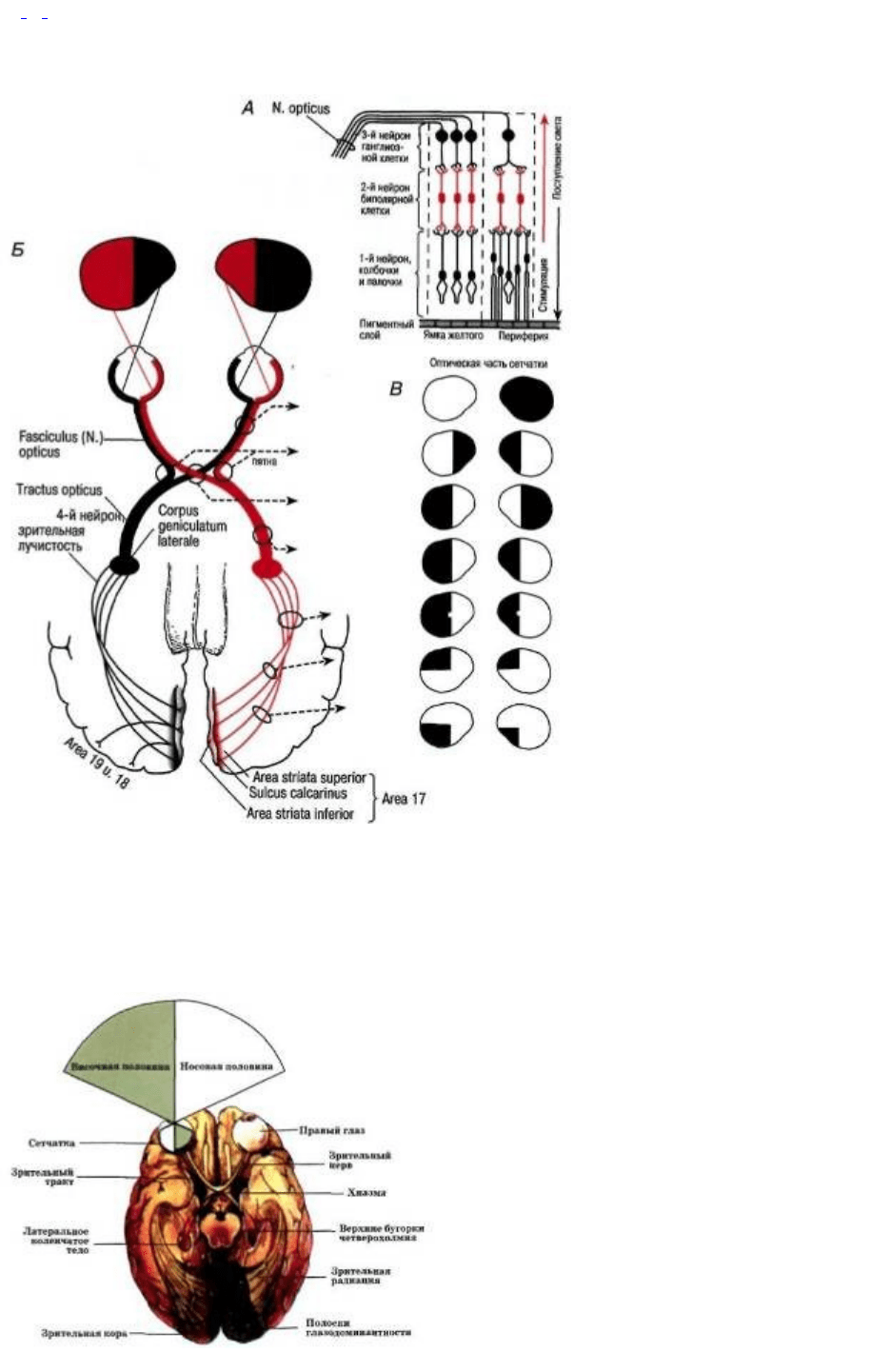

Рис. 19. Зрительный нерв (пучок) и зрительный путь:
А - микроскопическая структура сетчатки; Б- повреждение зрительного пути различных уровнях;
В - соответствующие изменения полей зрения
Рис. 20. Схематическое изображение зрительных путей (вид сверху).
Образы, воспринимаемые палочками и колбочками носовой (внутренней) половины каждой
сетчатки, передаются ганглиозным клеткам, аксоны которых перекрещиваются в хиазме. Образы,
воспринимаемые рецепторами височной (наружной) половины каждой сетчатки, передаются
ганглиозным клеткам, аксоны которых не перекрещиваются. Таким образом, правая сторона
зрительной системы получает информацию об объектах, расположенных слева от средней линии,
и наоборот (по Ф. Блуму, А. Лейзерсону, Л. Хофстедтеру, 1988)
Хомская Е. Д. Х = Нейропсихология: 4-е издание. — СПб.: Питер, 2005. — 496 с: ил.
235
Рис. 21. Когда зрительная информация, получаемая ганглиозными клетками
сетчатки,
Рис. 21. Когда зрительная информация, получаемая ганглиозными клетками сетчатки, передается
первичной зрительной коре, она распределяется там в соответствии с локализацией ее источников
в сетчатке. Образы, воспринимаемые в районе центральной ямки - в зоне максимальной плотности
палочек и наивысшей остроты зрения, - проецируются на значительно большую область
зрительной коры, чем образы, воспринимаемые периферией сетчатки (по Ф. Блуму, А. Лейзерсону,
Л. Хофстедтеру, 1988)
Рис. 32. Базальные ганглии - скопления серого вещества,
Рис. 32. Базальные ганглии - скопления серого вещества, входящие в экстрапирамидную часть
двигательной системы. Информационные взаимодействия между базальными ганглиями
координируют крупные мышечные движения, запуская и останавливая их (по Ф. Блуму, А.
Лейзерсону, Л. Хофстедтеру, 1988)
