HEIDENHAIN iTNC 530 41
12.1 Графика ..... 666
Применение ..... 666
Обзор: виды на деталь ..... 668
Вид сверху ..... 668
Изображение в 3 плоскостях ..... 669
3D-изображение ..... 670
Увеличение участка ..... 673
Повторение графического моделирования ..... 674
Изображение инструмента ..... 674
Определение времени обработки ..... 675
12.2 Функции для индикации программы ..... 676
Обзор ..... 676
12.3 Тест программы ..... 677
Применение ..... 677
12.4 Выполнение программы ..... 681
Применение ..... 681
Отработка программы обработки ..... 681
Прервание обработки ..... 682
Перемещение осей машины во время перерыва ..... 684
Продолжение отработки программы после
перерыва ..... 685
Поизвольный вход в программу (поиск кадра) ..... 686
Повторный наезд контура ..... 688
Проверка использования инструмента ..... 689
12.5 Автоматический пуск программы ..... 692
Применение ..... 692
12.6 Пропуск кадров ..... 693
Применение ..... 693
Стирание „/“-знака ..... 693
12.7 Возможность выбора остановления отработки программы ..... 694
Применение ..... 694
12 Тест программы и выполнение программы ..... 665
42
12.8 Глобальные настройки программы (опция ПО) ..... 695
Применение ..... 695
Функцию активировать/деактивировать ..... 696
Замена осей ..... 698
Поворот ..... 698
Дополнительное, аддитивное смещение нулевой точки ..... 699
Совмещенное зеркальное отображение ..... 699
Совмещенный поворот ..... 700
Блокирование осей ..... 700
Коэффицент подачи ..... 700
Совмещение работы маховичка ..... 701
12.9 Адаптивное регулирование подачи AFC (опция ПО) ..... 703
Применение ..... 703
Определение основных уставок AFC ..... 705
Выполнить проход для обучения ..... 708
AFC активировать/деактивировать ..... 711
Файл протокола ..... 712
HEIDENHAIN iTNC 530 43
13.1 Выбор MOD-функции ..... 716
MOD-функцию выбрать ..... 716
Изменение настройки ..... 716
Выход из MOD-функции ..... 716
Обзор MOD-функций ..... 717
13.2 Номер программного обеспечения ..... 718
Применение ..... 718
13.3 Ввод числа кода ..... 719
Применение ..... 719
13.4 Загрузка сервисных пакетов ..... 720
Применение ..... 720
13.5 Наладка интерфейса данных ..... 721
Применение ..... 721
Наладка RS-232-интерфейса данных ..... 721
Наладка RS-422-интерфейса данных ..... 721
РЕЖИМ РАБОТЫ выбор внешнего устройства ..... 721
BAUD-RATE (СКОРОСТЬ ПЕРЕДАЧИ) установить ..... 721
Распределение ..... 722
Программное обеспечение для передачи данных ..... 723
13.6 "Эзернет"-интерфейс ..... 725
Введение ..... 725
Возможности подключения ..... 725
iTNC соединить непосредственно с Windows-ПЭВМ ..... 726
Конфигурация ЧПУ ..... 728
13.7 PGM MGT конфигурировать ..... 733
Применение ..... 733
Изменение насторйки PGM MGT: ..... 733
Зависимые файлы ..... 734
13.8 Специфические для станка параметры пользователя ..... 735
Применение ..... 735
13.9 Представление обрабатываемой детали в рабочем постранстве ..... 736
Применение ..... 736
Поворот целового изображения ..... 737
13 MOD-функции ..... 715
44
13.10 Выбор индикации положения ..... 738
Применение ..... 738
13.11 Выбор системы мер ..... 739
Применение ..... 739
13.12 Выбор языка программирования для $MDI ..... 740
Применение ..... 740
13.13 Выбор оси для L-запись-генерации ..... 741
Применение ..... 741
13.14 Ввод ограничений диапазона перемещения, индикация нулевой точки ..... 742
Применение ..... 742
Работа без ограничения диапазона перемещения ..... 742
Установление максимального диапазона перемещения и его ввод ..... 742
Индикация базовых точек ..... 743
13.15 Указать файлы HILFE (HELP/ПОМОЩЬ) ..... 744
Применение ..... 744
Выбор ФАЙЛОВ ПОМОМЬ
(HILFE) ..... 744
13.16 Индикация рабочего времени ..... 745
Применение ..... 745
13.17 Настройка системного времени ..... 746
Применение ..... 746
Выполнение уставок ..... 746
13.18 Телесервис ..... 747
Применение ..... 747
Вызов телесервиса/окончание ..... 747
13.19 Внешний доступ ..... 748
Применение ..... 748
HEIDENHAIN iTNC 530 45
14.1 Общие параметрыпользователя ..... 750
Возможности ввода для параметров станка ..... 750
Выбор общих параметров пользователя ..... 750
14.2 Занятость разъёмов и соединительный кабель для интерфейсов данных ..... 766
Интерфейс V.24/RS-232-C HEIDEHAIN-устройства ..... 766
Устройства других производителей ..... 768
Интерфейс V.11/RS-422 ..... 769
Интерфейс сети "Эзернет" RJ45-гнездо (опция) ..... 769
14.3 Техническая информация ..... 770
14.4 Замена батереи буфора ..... 778
14 Таблицы и обзоры ..... 749
46
15.1 Введение ..... 780
Лицензионный договор для конечного потребителя (EULA) для Windows XP ..... 780
Общие сведения ..... 780
Технические данные ..... 781
15.2 Запуск прикладных программ iTNC 530 ..... 782
Windows- сообщение ..... 782
15.3 iTNC 530 выключить ..... 785
Основные сведения ..... 785
Сообщение о заключении работы пользователя ..... 785
Заключение прикладной программы iTNC ..... 786
Закрытие Windows ..... 787
15.4 Настройка сетевого режима ..... 788
Условие ..... 788
Согласование настройки ..... 788
Управление доступом ..... 789
15.5 Особые аспекты управления файлами ..... 790
Дисковод iTNC ..... 790
Передача данных в iTNC 530 ..... 791
15 iTNC 530 с Windows XP (опция) ..... 779
Введение
48 1 Введение
1.1 iTNC 530
1.1 iTNC 530
УЧПУ фирмы HEIDENHAIN это предназначенные для работы в
цехах контурные управления, с помощью которых
программируете обычные виды обработки фрезерованием и
сверлением в понятном диалоге открытым текстом
непосредственно на станке. Они сконструированы для внедрения
на фрезерных и сверильных станках а также в обрабатывающих
центрах. iTNC 530 может управлять вплоть до 12 осями.
Дополнительно можете настроить в
программе угловое
положение шпинделя.
На интегрированном твёрдом диске можете сохранять довольно
много программ, даже если они были составлены вне управления
или разработаны при оцифровывании. Для быстрых пересчётов
вызывается в любой момент калькулятор.
Пульт обслуживания и изображение на дисплее оформлены
наглядно, так что можно быстро и простым способом
распоряжаться всеми функциями.
Программирование: диалог открытым
текстом фирмы HEIDENHAIN, smarT.NC и
ДИН/ИСО
Особенно простым является составление программы в виде
диалога открытым текстом фирмы HEIDENHAIN. Графика
программирования изображает отдельные шаги обработки во
время ввода программы. Дополнительно помогает
Программирование Свободного Контура FK, если нет в
распоряжении соответственного рабочего чертёжа. Графическое
моделирование обработки детали возможно как во время теста
программы так и во время прогона программы.
Новичком в
области УЧПУ предоставляет режим работы
smarT.NC особо комфортабельную возможность, быстро и без
больших затрат на обучение, генерировать структуризованную
программу в диалоге открытым текстом. Для smarT.NC
предоставляется отдельная документация для пользователя.
Кроме того можно программировать УЧПУ в системе ДИН/ИСО
или в режиме DNC.
Программу можно ввести и протестовать также тогда, если другая
программа
в этот момент осуществляет обработку детали (это не
действительно для smarT.NC).
Совместимость
УЧПУ отрабатывает программы обработки, составленные на
устройствах управления фирмы HEIDENHAIN, с модели TNC 150
B. Если старые программы УЧПУ содержат циклы производителя,
то следует в iTNC 530 выполнить согласование с помощью
прогаммы CycleDesign для ПЭВМ. Для этой цели обратитесь
пожалуйста к производителью станков или к фирме HEIDENHAIN.
HEIDENHAIN iTNC 530 49
1.2 Экран и пульт управления
1.2 Экран и пульт управления
Экран

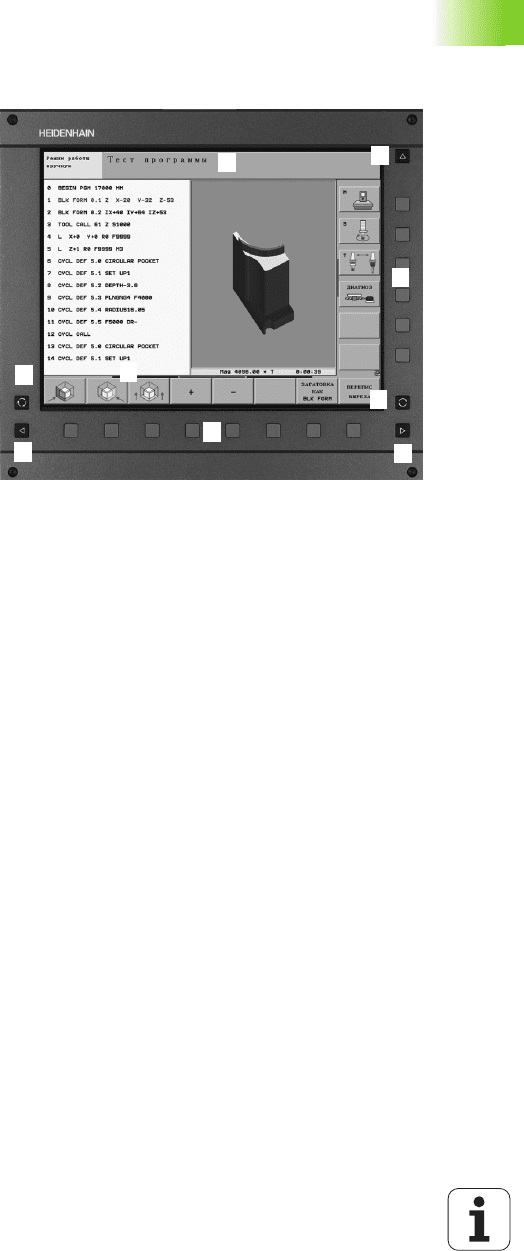

УЧПУ поставляется вместе с плоским цветным дисплеем BF 150
(TFT) (смотри картина).
1
3
1
1
4
4
5
1
6
7
8
2
1 Заглавная строка
При включённом ЧПУ экран указывает в заглавной строке
избранные режимы работы: слева режимы работы станка и
справа режимы работы программирования. В большом поле
заглавной строки находится этот режим работы, на который
переключен экран: там появляются вопросы диалога и тексты
сообщений (исключение: если ЧПУ показывает графику).
2 Softkeys
В сноске
ЧПУ показывает другие функции на строке
программируемых клавиш. Эти функции выбираете используя
лежащие ниже клавиши. Небольшие столбики
непосредственно над линейкой программируемых клавиш
указывают количество линеек программируемых клавиш,
которые выбираются с помощью лежащих на пульте чёрных
клавиш со стрелкой. Активная линейка программируемых
клавиш изображена как подсвеченный столбик.
3 Клавиши выбора softkey
4 Переключение строк
с softkeys
5 Определение распределения изображения на экране
6 Клавиша переключения экрана для режимов работы станка и
режимов работы при программировании
7 Клавиши выбора программируемых клавиш для softkeys
производителя станков
8 Клавиши выбора для softkeys производителя станков
переключить
50 1 Введение
1.2 Экран и пульт управления
Определение распределения изображения на
экране
Пользователь выбирает распределение экрана: так что нпр.
УЧПУ может в режиме работы Программу ввести в память/
редактировать указать программу в левом окне, когда
одновременно правое окно представляет нпр. графику
программирования. Альтернативно можно представить в правом
окне группировку программ или исключительно программу в
одном большом окне. Какие окна может представлять УЧПУ
зависит
от избранного режима работы.
Определение вида изображения на экране:
Нажать клавишу переключения экрана: линейка
программируемых клавиш показывает
возможности распределения экрана, смотри
„Режимы работы”, страница 52
Выбор распределения экрана с помощью softkey
