1.2 Экран и пульт управления

Пульт обслуживания

УЧПУ поставляется с пультом управления TE 530. Картина

указует элементы обслуживания пульта управления TE 530:

Функции отдельных клавиш собраны на второй странице

оболочки этого руководства.

1 Алфавитная клавиатура для ввода текстов, имён файлов и

ДИН/ИСО-программирования.

Модель с двумя процессорами: дополнительные клавиши для

обслуживания Windows

2  Управление файлами

 Калькулятор

 MOD-функция

 HELP-функция (ПОМОЩЬ)

3 Режимы программирования

4 Режимы работы станка

5 Открытие диалогов программирования

6 Клавиши со стрелкой и команда перехода GOTO

7 Ввод числовых значений и выбор оси

8 Сенсорный планшет

: только для обслуживания версии с

двумя процессорами, программируемых клавиш и smarT.NC

9 smarT.NC-клавиши навигации

Некоторые производители станков не используют

стандартного пульта управления фирмы HEIDENHAIN.

В таких случаях обратите внимание на Инструкцию

обслуживания станка.

Внешние клавиши, как нпр. NC-START (ЧУ-СТАРТ) или

NC-STOP (ЧУ-СТОП), описываются так же в

инструкции обслуживания станка.

52 1 Введение

1.3 Режимы работы

Режим ручного управления и Эл. маховичок

Наладка станка производится в режиме ручного управления. В

этом режиме работы можно позиционировать оси машины

вручную или поэтапно, установить опорные точки и наклонять

поверхность обработки.

Режим работы Эл. маховичок поддерживает перемещение

рабочих органов вручную с помощью электронного маховичка HR.

Softkeys для распределения изображения на дисплее (выбор

как описано раньше)

Позиционирование с ручным вводом данных

В этом режиме работы можно программировать простые

движения перемещения, нпр. для фрезерования плоскостей или

предпозиционирования.

Softkeys для распределения изображения на экране

Окно Softkey

Позиции

Слева: позиции, справа: индикация состояния

Слева: программа, справа: активные объекты

столкновения (функция FCL4) Если выбран

этот вид, тогда TNC показывает столкновение

путем красной рамки вокруг окна графики.

Активные объекты столкновения (функция

FCL4) Если выбран этот вид, тогда TNC

показывает столкновение путем красной рамки

вокруг окна графики.

Окно Softkey

Программа

Слева: программа, справа: индикация

состояния

HEIDENHAIN iTNC 530 53

1.3 Режимы работы

Программирование/редактирование

Ваши программы обработки составляете в этом режиме работы.

Разнообразную помощь и дополнения при программировании

предоставляют: Программирование свободного контура, разные

циклы и функции Q-параметров. По желанию графика

программирования или линейная графика 3D (FCL 2-функция)

показывает программированные пути перемещения.

Softkeys для распределения изображения на экране

Тест программы

ЧПУ моделирует программы и части программ в режиме работы

Тест программы, для того чтобы нпр. обнаружить геометрические

несовместимости, отсутствующие или неправильные данные в

программе или нарушения рабочего пространства.

Моделирование вспомогается графически путм использования

разных видов на деталь.

Softkeys для распределения изображения на экране: смотри

„Прогон программы в автоматическом режиме и прогон

программы отдельными кадрами (полуавтомат)”, страница 54.

Окно Softkey

Программа

Слева: программа, справа: группировка

программы

Слева: программа, справа: графика

программирования

Слева: программа, справа: линейная графика

54 1 Введение

1.3 Режимы работы

Прогон программы в автоматическом режиме

и прогон программы отдельными кадрами

(полуавтомат)

При прогоне программы до конца ЧПУ отрабатывает программу

до конца программы или до мануального а также

программированного перерыва. После перерыва можете

продолжать снова прогон программы.

В прогоне программы в полуавтоматическом режиме пуск каждого

кадра осуществляется с помощью внешней клавиши СТАРТ

(START).

Softkeys для распределения изображения на экране

Программируемые клавиши для распределения экрана

таблицах палет

Окно Softkey

Программа

Слева: программа, справа: группировка

программы

Слева: программа, справа: состояние

Слева: программа, справа: графика

Графика

Слева: программа, справа: активные объекты

столкновения (функция FCL4) Если выбран

этот вид, тогда TNC показывает столкновение

путем красной рамки вокруг окна графики.

Активные объекты столкновения (функция

FCL4) Если выбран этот вид, тогда TNC

показывает столкновение путем красной рамки

вокруг окна графики.

Окно Softkey

Таблица палет

Слева: программа, справа: таблица палет

Слева: таблица палет, справа: состояние

(статус)

Слева: таблица палет, справа: графика

HEIDENHAIN iTNC 530 55

1.4 Индикации состояния

„Общая ” индикация состояния

Общая индикация состояния внизу дисплея даёт информацию об

актуальном состоянии станка. Она появляется автоматически в

режимах работы

 Прогон программы в полуавтоматическом режиме и Прогон

программы в автоматическом режиме до конца, пока для

индикации не будет выбрана исключительно “Графика”, а также

при

 позиционировании с ручным вводом данных.

В режимах работы Ручное управление

и Эл. маховичок индикация

состояния появляется в большом окне.

Информация индикации состояния

Символ Значение

Фактические или заданные координаты

актуального положения

Оси станка; вспомогательные оси станка ЧПУ

показывает с помощью строчных букв.

Последовательность и количество указываемых

осей устанавливает производитель станков.

Обратите внимание на информацию в инструкции

по обслуживанию станка.

Индикация подачи в дюймах соответствует

десятой части полезного значения. Частота

вращения S, подача F и действующая

дополнительная функция M

Прогон программы начался

Ось блокирована

Ось может перемещаться с помощью маховичка

Оси перемещаются с учётом поворота

Оси перемещаются при наклонённой плоскости

обработки

Функция M128 или FUNCTION TCPM является

активной

Функция Динамичный надзор за

столкновениями DCM является активной

ФА

X Y Z

F S M

56 1 Введение

1.4 Индикации состояния

Функция Aдаптивное регулирование подачи

AFC является активной (опция ПО)

Одна или несколько глобальных уставок

программы являются активными (опция ПО)

Номер активной опорной точки из таблицы Preset

(предустановки). Если базовая точка установлена

вручную, то УЧПУ указывает за символом текст

MAN

Символ Значение

HEIDENHAIN iTNC 530 57

1.4 Индикации состояния

Дополнительные индикации состояния

Дополнительные индикации состояния дают подробную

информацию о проходе программы. Их можно вызвать во всех

режимах работы, с исключением Программу ввести в память/

редактировать.

Включение дополнительной индикации состояния

Вызов линейки softkey для распределения экрана

Выбрать изображение на дисплее с

дополнительной индикацией состояния: УЧПУ

показывает на правой половине экрана формуляр

состояния Обзор

Выбор дополнительной индикации состояния

Переключение линейки softkey, до тех пор пока не

появятся softkeys СОСТОЯНИЕ

Выбрать дополнительную индикацию состояния

непосредственно с помощью softkey, нпр. позиции

и координаты или

Выбрать желаемый вид на дисплее с помощью

softkeys для переключения

Ниже описываются стоящие в распоряжении индикации

состояния, которые можно выбрать непосредственно с помощью

softkeys или с помощью softkeys для переключения.

Обратить внимание, что некоторые из ниже

описываемых данных состояния находятся в

распоряжении только, есл заранее была активирована

соответсвенная опция ПО в УЧПУ.

58 1 Введение

1.4 Индикации состояния

Обзор

Формуляр состояния Обзор указует УЧПУ после включения, если

оператор выбрал распределение дисплея ПРОГРАММА

+СТАТУС (или ПОЗИЦИЯ + СТАТУС). Обзорный формуляр

содержит сводку важнейших данных состояния, которые

находятся отдельно на соответсвенных подробных формулярах.

Общая информация о программе (рейтер PGM-ПГМ)

Softkey Значение

Индикация положения для вплоть до 5 осей

Информация об инструменте

Активные M-функции

Активные преобразования координат

Активная подпрограмма

Активное повторение части программы

Вызываемая с PGM CALL программа

Актуальное время обработки

Имя активной главной программы

Softkey Значение

Непосредст-

венный выбор

не возможный

Имя активной главной программы

Центр окружности CC (полюс)

Счётчик для выдержки времени

Время обработки

Актуальное время обработки в %

Актуальное время

Актуальная/программированная подача по

контуру

Вызванные программы

HEIDENHAIN iTNC 530 59

1.4 Индикации состояния

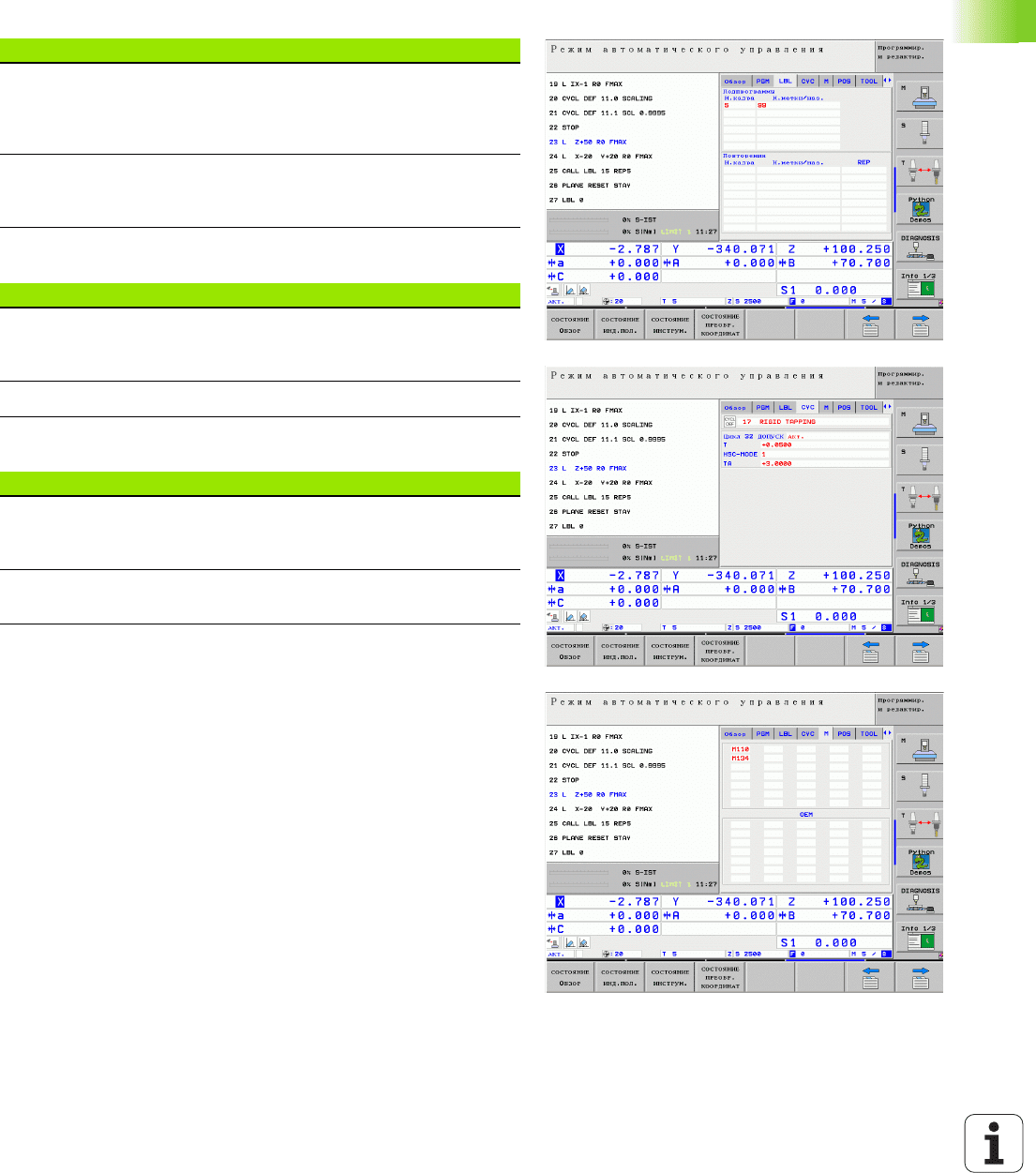

Повторения части программы/подпрограммы (рейтер LBL)

Информация о стандартных циклах (рейтер CYC)

Активные дополнительные фнкции М (рейтер М)

Softkey Значение

Непосредст-

венный выбор

не возможный

Активные повторения части программы с

номером блока, номером метки и количеством

программированных/предусмотренных для

выполненя повторений

Aктивные номера подпрограмм с номером

кадра, под которым вызывалась подпрограмма

и номер вызываемой метки

Softkey Значение

Непосредст-

венный выбор

не возможный

Активный цикл обработки

Активные значения цикла 32 Допуск

Softkey Значение

Непосредст-

венный выбор

не возможный

Список активных M-функций с жёстко

определённым значением

Список активных M-функций, которые

настраиваются производителем станков

60 1 Введение

1.4 Индикации состояния

Позиции и координаты (рейтер ПОЗ/POS)

Информация об инструментах (рейтер TOOL)

Softkey Значение

Вид индикации положения, нпр. факт-положение

Угол наклона для плоскости обработки

Угол поворота

Softkey Значение

 Индкация T: номер инструмента и имя

инструмента

 Индикация RT: номер и имя запасного

(однотипного) инструмента

Ось инструмента

Длина и радиусы инструмента

Припуски (значения дельта) из таблицы

инструментов (TAB) и из TOOL CALL (PGM)

Время стойкости, максимальное время стойкости

(TIME 1) и максимальное время стойкости при TOOL

CALL (TIME 2)

Индикация активного инструмента и (следующего)

запасного инструмента
