2. Загальні вказівки

2.1. При покупці дозиметра вимагайте перевірки його працездатності

шляхом вимірювання природного гама-фону.

2.2. Перевірте цілісність пломби на дозиметрі та його комплектність

відповідно до розділу 3 і наявність гарантійного талона.

2.3. Переконайтеся в тому, що в гарантійному талоні проставлений

штамп магазина, розбірливий підпис продавця і дата продажу.

2.4. Пам’ятайте, що при втраті гарантійного талона Ви позбавляєтеся

права на гарантійний ремонт дозиметра.

2.5. Дозиметр призначений для експлуатації при температурі від 0 до

+40 °С, відносної вологості до 80 %, атмосферному тиску 84-106 кПа (630-

800 мм. рт. ст.).

2.6. Перед включенням дозиметра уважно ознайомтеся з посібником з

експлуатації, порядком підготовки до роботи і порядком роботи з дозиме-

тром.

3. Комплект приладу

1. Дозиметр побутовий БЕЛЛА.......................................................1 шт.

2. Батарея типу "Корунд".................................................................1 шт.

3. Чохол захисний.............................................................................3 шт.

4. Посібник з експлуатації...............................................................1 екз.

5. Оцінка показань дозиметра побутового. Методичні вказівки.1 екз.

6. Упакування................................................................................1 компл.

4. Основні технічні характеристики наведено в табл. 2.3.

Підприємство-виготовлювач залишає за собою право вносити зміни

до принципової схеми і конструкції дозиметра, що не погіршують харак-

теристик приладу.

5. Опис дозиметра

5.1. Дозиметр БЕЛЛА виконаний у виді портативного приладу, що

носиться в кишені одягу і призначений для виявлення й оцінки за допомо-

гою звукової сигналізації інтенсивності гама-випромінювання, а також для

вимірювання ПЕД гама-випромінювання по цифровому рідкокристаліч-

ному табло.

5.2. Корпус дозиметра виготовлений з удароміцного полістиролу.

5.3. У дозиметрі передбачена можливість контролю напруги батареї

живлення.

5.4. Дозиметр має два режими роботи: ПОШУК і ПЕД.

Режим ПОШУК служить для грубої оцінки радіаційної обстановки по

частоті проходження звукових сигналів.

Режим ПЕД служить для вимірювання потужності еквівалентної дози

по цифровому табло.

Вимірювання ПЕД здійснюється автоматично з інтервалом часу бли-

зько 40 с, або вручну, шляхом короткочасного натискання на кнопку ПЕД-

КОНТР.ЖИВЛЕННЯ.

Час вимірювання близько 40 секунд, при цьому на цифровому табло

після кожного розряду (цифри) індукуються крапки.

Зникнення крапок після 1, 2, 4 розрядів сигналізує про закінчення

процесу вимірювання.

Таблиця 2.3

Основні технічні характеристики приладу БЕЛЛА

Діапазон енергій, МеВ

0,05—1,25

Діапазон вимірювання потужності:

- еквівалентної дози, мкЗв/год ( Sv/h)

0,20—99,99

- експозиційної дози, мкР/год ( R/h)

20—9999

Основна погрішність вимірювання ПЕД, % де Р - замі-

ряна ПЕД у мкЗв/год

± (30+4/Р)

Енергетична залежність, %

±30

Додаткова погрішність вимірювання ПЕД, на 10°С

±10

Час установлення робочого режиму, с

не більш 10

Час вимірювання ПЕД, с

не більш 45

Час безупинної роботи при природному радіаційному

фоні без зміни батареї, год

не менш 200

Рівень звукового сигналу, що подає дозиметр на відста-

ні 15 см, дБ

не менш 65

Призначений термін служби, років

не менш 9

Габаритні розміри дозиметра, мм

не більш 36х66х155

Маса дозиметра, кг.

не більш 0,25

Режим експлуатації:

- температура

від 0 до +40°C

- відносна вологість

до 80%

- атмосферний тиск

84-106 кПа (630-800

мм. рт. ст.)

5.5. Дозиметр забезпечує безупинну звукову і світлову сигналізацію

про перевищення верхньої межі діапазону вимірювання 99,99 мкЗв/год

(переповнення цифрового табло) до значення потужності еквівалентної

дози не більш 1,0 мЗв/год.

5.6. Розташування і призначення органів керування й індикації при-

ведені на рис. 2.13.

6. Підготовка дозиметра до роботи

6.1. Установіть вимикач живлення (поз. 1 рис.2.13) і режиму ПОШУК

(поз. 6 рис.2.13) у положення виключено (нижнє положення).

6.2. Установіть батарею типу "Корунд" (з комплекту постачання) у

відсік живлення дозиметра, для чого:

- відкрийте відсік живлення, потягнувши нижню частину кришки від-

сіку живлення (поз. 2 рис.2.13) нагору і на себе;

- підключіть батарею до рознімання дозиметра;

- розмістіть батарею у відсіку живлення;

- закрийте кришку відсіку живлення.

6.3. Включіть дозиметр, для чого вимикач живлення (поз. 1 рис.2.13)

переведіть у положення ЖИВЛЕННЯ. При цьому на цифровому табло

повинно з’явитися 0.0.0.0.

Рис. 2.13. Розташування і призначення органів керування:

1 – вимикач живлення; 2 – кришка відсіку батарейного живлення; 3 – цифрове рідкок-

ристалічне табло; 4 – кнопка "МЕД-КОНТР.ЖИВЛЕННЯ" для включення режиму; 5 – інди-

катор напруги батареї живлення; 6 – вимикач режиму ПОШУК

6.4. Переконайтеся в тому, що напруга батареї живлення знаходиться

не нижче мінімально-допустимого значення, для чого натисніть на кнопку

ПЕД-КОНТР.ЖИВЛЕННЯ (поз. 4 рис.2.13). При цьому повинний засвіти-

тися індикатор напруги батареї живлення (поз. 5 рис.2.13).

Відсутність світіння індикатора напруги батареї живлення при натис-

канні на кнопку інформує, що батарея розрядилася і потрібна її заміна.

6.5. Вимикання живлення дозиметра здійснюється переведенням ви-

микача живлення в нижнє положення, при цьому інформація на цифрово-

му табло зникає не миттєво, а через кілька секунд.

7. Порядок роботи з дозиметром

7.1. Робота в режимі ПОШУК.

7.1.1. Підготуйте дозиметр до роботи згідно розділу 6.

7.1.2. Включіть дозиметр, при цьому на цифровому табло повинні

з’явитися нулі: 0.0.0.0.

7.1.3. Включіть режим ПОШУК, для чого вимикач (поз. 6 рис.2.13)

переведіть у положення ПОШУК.

7.1.4. При природному фоновому випромінюванні дозиметр повинен

подавати 10-60 звукових сигналів за хвилину. Зі збільшенням інтенсивно-

сті гама-випромінювання пропорційно зростає частота проходження зву-

кових сигналів.

7.2. Робота в режимі вимірювання ПЕД.

7.2.1. Підготуйте дозиметр до роботи згідно розділу 6.

Вимірювання ПЕД можна робити в будь-якому положенні вимикача

ПОШУК, при цьому в нижньому положенні вимикача ПОШУК звукова

сигналізація відключається.

7.2.2. Включіть дозиметр, при цьому на цифровому табло повинні

з’явитися нулі і крапки після кожного розряду (цифри): 0.0.0.0.

Наявність крапок після кожного розряду (цифри) говорить про те, що

відбувається вимір ПЕД. При цьому показання на цифровому табло дози-

метра будуть змінюватися.

7.2.3. Вимірювання ПЕД триває близько 40 с. Потім крапки після 1, 2,

4 розрядів зникнуть, вимірювання ПЕД закінчиться, показання дозиметра

перестануть змінюватися, і на його табло буде зберігатися заміряне зна-

чення ПЕД. Наприклад: 00.06

7.2.4. Показання на табло дозиметра будуть зберігатися протягом

близько 40 с, після чого вони автоматично скинуться в нуль, знову з'яв-

ляться крапки після кожної цифри і почнеться наступне вимірювання ПЕД

і т.д.

7.2.5. Вимірювання ПЕД можна почати в будь-який момент, не чека-

ючи закінчення попереднього вимірювання та не чекаючи автоматичного

початку наступного вимірювання. Для цього необхідно короткочасно на-

тиснути кнопку ПЕД-КОНТР.ЖИВЛЕННЯ. При цьому з'являться крапки

після кожного розряду (цифри) і почнеться вимірювання ПЕД, що також

триватиме близько 40 с.

Примітка. Тому що дозиметр починає вимірювати ПЕД із заданою

точністю через 10 с після включення, перше вимірювання при автоматич-

ному режимі необхідно не враховувати, або не менш як через 10 с після

включення дозиметра необхідно короткочасно натиснути кнопку ПЕД-

КОНТР.ЖИВЛЕННЯ, при цьому час вимірювання буде відраховуватися з

моменту натискання кнопки.

7.2.6. Для більш точного визначення ПЕД зовнішнього гама-

випромінювання необхідно зняти не менш 5 показань ПЕД і обчислити

середньоарифметичне значення шляхом ділення суми всіх показань на їх

кількість.

Для одержання значення ПЕД у мкР/год( К/h) необхідно показання

дозиметра помножити на 100. Наприклад, якщо дозиметр показав

00.06 (мкЗв/год), тоді 00.06 (мкЗв/год) 100=6 (мкР/год).

7.2.7. Якщо в процесі вимірювання ПЕД значення ПЕД перевищить

99.99 мкЗв/год, то при будь-якім положенні вимикача ПОШУК спрацює

безупинна звукова і світлова сигналізація.

8. Технічне обслуговування дозиметра

8.1. Утримуйте дозиметр у чистоті, періодично протирайте його від

пилу сухою і чистою фланеллю.

8.2. Оберігайте дозиметр від ударів, пилу, вогкості. При необхідності

роботи з дозиметром у місцях з великою запиленістю і вогкістю, розмі-

щайте дозиметр у захисний поліетиленовий чохол. Чохли в кількості 3 шт.

входять у комплект постачання.

8.3. При збереженні дозиметра необхідно виймати батарею з відсіку

живлення.

8.4. При експлуатації не рідше одного разу на місяць перевіряйте стан

батареї живлення. Якщо на батареї видні патьоки електроліту, її необхідно

замінити на нову. Допускається виділення невеликої кількості солі білого

кольору на корпусі батареї, яку необхідно видалити м'якою ганчірочкою.

8.5. Строго дотримуйтесь рекомендацій посібника з експлуатації.

9. Перевірка

9.1. Первинна перевірка проводиться при випуску дозиметрів із заво-

ду-виготовлювача і після ремонту.

Вид первинної перевірки – відомча.

Періодична перевірка в експлуатації проводиться за бажанням спо-

живачів із рекомендуємим міжпровірочним інтервалом один рік.

9.2. Операції і засоби перевірки.

9.2.1. При проведенні перевірки повинні виконуватися операції і за-

стосовуватися засоби перевірки, зазначені в табл. 2.4.

9.2.2. Усі засоби перевірки повинні мати діючі свідчення про переві-

рку (метрологічної атестації) .

9.2.3. До проведення перевірки допускаються особи, атестовані як

спеціалісти у встановленому порядку.

9.3. Умови перевірки і підготовка до неї.

9.3.1. При проведенні перевірки необхідно дотримуватися наступних

умов:

Температура навколишнього повітря, С........20 ±5

Відносна вологість повітря, % .........................60 ±15

Атмосферний тиск, кПа ....................................101,3 ±4

При перевірці фон іонізуючого випромінювання не повинен переви-

щувати 0,6 мкЗв/год.

Таблиця 2.4

Засоби перевірки приладу БЕЛЛА

Найменування

операції

Номер

пункту

Обов'язковість проведення операції

при

Найменування засо-

бів перевірки і їхніх

нормативно-

технічних характе-

ристик

випуску з

виробництва

випуску

після

ремонту

експлуатації

і збереженні

Зовнішній огляд

9.5.1

Так

Так *

Випробування

9.5.2

Так

Блок живлення

Б511ЕЕ0.323.416ТУ.

Джерело цезій-137 з

набору

ОСГІ-3-Цs7-2p

ТУ017.0018-86

Визначення

основної погрі-

шності вимірю-

вання потужно-

сті еквівалентної

дози (ПЕД)

9.5.3

Так

Установка переві-

рочна

УПГД2ДСТ8.087-81

з джерелом

цезий-137 II розряду

на ПЕД 60 мкЗв/год

Мікрокалькулятор

"Електроніка МК59"

3.031.001 ТУ

*Допускаються дрібні відколи і подряпини, що не впливають на метрологічні парамет-

ри.

Примітки: 1. Допускається визначати основну погрішність дозиметра шляхом вимірю-

вання потужності експозиційної дози. Для переходу до значення потужності польової еквіва-

лентної дози в мкЗв/год від значення потужності експозиційної дози в мкР/год, останнє пот-

рібно помножити на коефіцієнт 0,01, при цьому погрішність коефіцієнта не враховується.

2. Допускається застосування іншого устаткування, що має аналогічні характеристики.

9.3.2. Підготовка до роботи перевірочної дозиметричної установки і

дозиметра, що перевіряється, повинна бути проведена відповідно до вимог

експлуатаційних документів на установку і розділу 6.

9.4. Вимоги безпеки.

9.4.1. Вимоги безпеки при підготовці і проведенні перевірки повинні

відповідати таким документам:

ДСТ 12.2.007.0-75, ДСТ 12.1.019-79, ДСТ 12.0.004-79, "Основні сані-

тарні правила роботи з радіоактивними речовинами й іншими джерелами

іонізуючих випромінювань ОСП-72/87", "Норми радіаційної безпеки

(НРБ-76/87, НРБУ-97)", "Правила електробезпечності при експлуатації

іспитових станцій і лабораторій підприємств і науково-дослідних інститу-

тів", "Правила технічної експлуатації електричних установок споживачів"

і "Правила техніки безпеки при експлуатації електроустановок спожива-

чів", діючім інструкціям з заходів безпеки.

9.4.2. Процес перевірки повинен бути віднесений до особливо шкід-

ливих умов праці.

9.5. Проведення перевірки й обробка результатів вимірювань.

9.5.1. Зовнішній огляд.

9.5.1.1. При зовнішньому огляді необхідно встановити:

відповідність комплектності дозиметра, що перевіряється, вимогам

керівництва користування в обсязі, необхідному для перевірки; відсут-

ність механічних ушкоджень, забруднень, що впливають на роботу дози-

метра.

9.5.2. Випробування.

9.5.2.1. Підключіть дозиметр до джерела постійного струму напругою

(8-9) В. Включіть дозиметр.

Натисніть кнопку ПЕД- КОНТР.ЖИВЛЕННЯ. При цьому повинен

засвітитися світловий індикатор.

9.5.2.2. Установіть режим ПОШУК, для чого движок вимикача

ПОШУК переведіть у верхнє положення. Поступово наближайте дозиметр

до джерела цезій-137 з набору ОСГІ, при цьому частота проходження зву-

кових сигналів повинна зростати. Короткочасно натисніть на кнопку ПЕД-

КОНТР. ЖИВЛЕННЯ, після чого на цифровому табло повинні з'явитися

крапки після кожного розряду і показання повинні мінятися від нуля до

деякого значення ПЕД. Після закінчення циклу вимірювання ПЕД крапки

після 1, 2, 4 розрядів повинні зникнути, і показання цифрового табло по-

винно перестати змінюватися. Виключіть режим ПОШУК, після чого зву-

кова сигналізація повинна припинитися.

9.5.3. Визначення основної погрішності вимірювання ПЕД.

9.5.3.1. Визначення основної погрішності вимірювання ПЕД здійсню-

ється методом прямих вимірювань у точці діапазону, рівної 60 мкЗв/год і

проводиться в наступній послідовності.

9.5.3.2. Включіть дозиметр. Виключіть режим ПОШУК. Помістіть

дозиметр у поле випромінювання перевірочної установки так, щоб потік

випромінювання був перпендикулярний лицьовій поверхні дозиметра, а

ПЕД у центрі чуттєвої області детектора (див. рис. 2.14) складала

60 мкЗв/год. Відкрийте коліматор.

9.5.3.3. Зніміть не менш трьох показань значення ПЕД з табло дози-

метра й обчислите середньоарифметичне значення.

9.5.3.4. Використовуючи метод відбраковування, перевірте, чи знахо-

диться показання дозиметра, що перевіряється, у допустимих межах:

42 мкЗв/год Рпр 78 мкЗв/год,

де Рпр - середньоарифметичне значення ПЕД, обчислене згідно п. 9.5.3.3.

100

Примітка. Якщо кожне з трьох показань значення ПЕД знаходиться в

зазначених межах, то середнє арифметичне значення ПЕД можна не обчи-

слювати.

9.6. Оформлення результатів перевірки.

9.6.1. Позитивні результати перевірки і метрологічної атестації офо-

рмляють нанесенням перевірочного клейма або видачею свідчення.

Перевірочне клеймо повинне бути нанесене на місці, що виключає

можливість доступу усередину дозиметра.

9.6.2. Дозиметри, що не задовольняють вимогам цього розділу, до

випуску в обіг не допускають, перевірочне клеймо гасять, свідчення ану-

люють, а в посібник з експлуатації вносять запис про непридатність при-

ладу до експлуатації з указівкою причини.

Рис. 2.14. Схема проведення перевірки дозиметра БЕЛЛА при визначенні ос-

новної погрішності вимірювання ПЕД (розташування центра чуттєвої області де-

тектора)

Центр чуттєвої області

детектора

101

Додаток

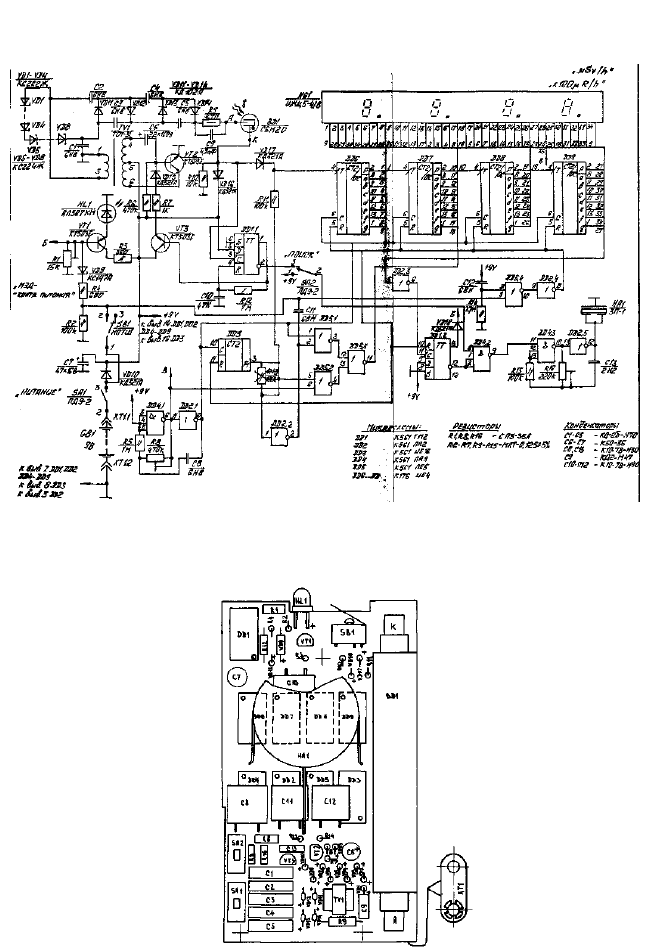

Схема електрична принципова дозиметра побутового " БЕЛЛА"

Додаток

Розташування елементів на платі дозиметра

102

ОЦІНКА ПОКАЗАНЬ ДОЗИМЕТРА ПОБУТОВОГО „БЕЛЛА”

Методичні вказівки

Оцінка показань дозиметра

Дозиметр призначений для вимірювання потужності дози, тобто дози

за одиницю часу. При оцінці за показниками дозиметра небезпеки опромі-

нення ПАМ’ЯТАЙ, що наслідки опромінення визначаються не потужніс-

тю дози, а сумарною отриманою дозою, тобто потужністю дози, помноже-

ної на час, протягом якого опромінюється людина.

Наприклад, якщо потужність дози зовнішнього випромінювання

складає 0,11 мікрозиверта в годину (мкЗв/год), – то опромінення протягом

року (8800 годин) створить дозу 1000 мкЗв або 1 мілізиверт (мЗв).

Потужність дози природного фону складає близько 0,15 мкЗв/год і в

залежності від місцевих умов може змінюватися вдвічі. Деякі гірські по-

роди, наприклад, граніт, слабко радіоактивні і тому викликають підвище-

ний рівень випромінювання. Упритул до гранітної стіни потужність дози

випромінювання може зрости на 0,15 мкЗв/год.

Для населення, що проживає поблизу атомних електростанцій і ін-

ших підприємств, Національною Комісією з Радіаційного Захисту (НКРЗ)

установлена межа річної дози - 5 мЗв. Цій межі дози для населення відпо-

відає постійна протягом року потужність дози на відкритій місцевості

0,6 мкЗв/год. З обліком того, що будинки послаблюють випромінювання в

два і більш рази, потужність дози на відкритій місцевості може бути

1,2 мкЗв/год.

Якщо потужність дози перевищує 1,2 мкЗв/год, рекомендується від-

далитися з даного місця або залишатися на ньому не більш півроку за рік.

Якщо потужність дози перевищить 2,5 мкЗв/год, час перебування варто

обмежити одним кварталом у рік, при 7 мкЗв/год – одним місяцем у рік, і

т.д. У всіх випадках підвищеного рівня зовнішнього випромінювання

РЕКОМЕНДУЄТЬСЯ СПОВІСТИТИ ПРО ЦЕ ПРЕДСТАВНИКІВ

САНІТАРНО-ЕПІДЕМІОЛОГІЧНОЇ СЛУЖБИ й одержати від них інфор-

мацію про справжній рівень випромінювання і рекомендації про пово-

дження в цих умовах.

За допомогою дозиметра можна також оцінити радіоактивне забруд-

нення продуктів харчування за їх зовнішнім гама-випромінюванням. Мі-

німальний рівень радіоактивного забруднення, що вимагає уваги, відпові-

дно до рекомендації НКРЗ встановлений у 4 кілобекереля на кілограм

(літр) – 4 кБк/кг (л) чи 1 10

Кюрі/кг (л).

В даний час радіоактивне забруднення викликане ізотопом цезію-137,

що концентрується в молоці і м’ясопродуктах. Забруднення ним інших

продуктів харчування істотно не впливає на опромінення організму люди-
