ни, хоча, наприклад, забруднення грибів може викликати помітне підви-

щення показань дозиметра.

Для контролю рівня забруднення молока та м'ясопродуктів необхідно

дозиметр помістити впритул лівим боком до ємності, що містить 1 літр

молока, чи до 1 кг м’ясопродукту (можна через поліетиленову плівку або

папір). Якщо забруднення контрольованого продукту досягає 4 кБк/кг (л),

показання дозиметра повинні збільшитися на 0,15 мкЗв/год над фоном.

При виявленні такого радіоактивного забруднення продуктів харчування

рекомендується відмовитися від їх споживання або обмежити його вдвічі в

порівнянні зі звичайним раціоном. Якщо випромінювання від продуктів

харчування підвищить потужність дози до 0,3 мкЗв/год над рівнем фону,

споживання таких продуктів повинне складати не більш чверті звичайного

раціону, при 1 мкЗв/год - не більш однієї десятої, і т.д.

При виявленні радіоактивного забруднення продуктів харчування

РЕКОМЕНДУЄТЬСЯ СПОВІСТИТИ ПРО ЦЕ ПРЕДСТАВНИКІВ

САНІТАРНО-ЕПІДЕМІОЛОГІЧНОЇ СЛУЖБИ й одержати від них квалі-

фіковану раду й оцінку значимості показань дозиметра.

Радіометр "Прип’ять" (рис. 2.15) призначений для контролю ра-

діаційної обстановки. За допомогою радіометра можна виміряти: величину

зовнішнього гама-фону; забруднення радіоактивними речовинами житло-

вих та виробничих приміщень, будівель, споруд, одягу, території, поверхні

ґрунту, транспортних засобів; вміст радіоактивних речовин в продуктах

харчування.

Рис. 2.15. Радіометр "Прип'ять"

104

Прилад використовується для індивідуального та колективного ко-

ристування при вимірах потужності експозиційної дози (ПЕД) -

випромінювання, щільності потоку бета-випромінювання, питомої (об'єм-

ної) активності в рідинних та сипучих речовинах.

Технічні характеристики:

діапазон вимірювання потужності експозиційної дози -

випромінювання – від 0,01 до 20 мР/год;

потужності еквівалентної дози -випромінювання – від 0,1 до

1999,9 мкЗв/год;

питомої активності – від 1 10

-7

до 2 10

-5

Кі/кг;

похибка вимірювання 25%;

час встановлення робочого режиму – 20 та 200 с при вимірюванні

ПЕД, 10 та 100 хв – при вимірюванні питомої активності -

випромінювання;

джерело живлення – елемент «Корунд», а також від зовнішнього

джерела живлення від 4 до 12В;

час безперервної роботи – 24 год;

маса – 0,25 кг.

Підготовка приладу до роботи

Зовнішній огляд.

Підключити джерело живлення («Корунд» або зовнішнє джерело жи-

влення 4-12В).

Перевірити джерело живлення, натиснувши кнопку КР (контроль).

На цифровому табло з'явиться число з комою після другої цифри, показу-

ючи значення (у вольтах). Воно мусить бути не меншим 6 В.

Вимірювання потужності експозиційної дози (ПЕД)

Перемикач «Режим» перевести у положення гама.

Перемикач «Н-Х» у положення «X».

Перемикач «Межа» в положення 2.

Перемикач «Час» у положення 20 с.

Включити прилад і через 20 с рахувати ПЕД.

Вимірювання щільності потоку бета-випромінювання

Перемикач «Режим» перевести у положення бета.

Перемикач «Межа» у положення 2.

Перемикач «Час» у положення 20 с.

Перемикач «Ат» у Перемикач «Н» – «X» в «X».

Зняти кришку в нижній частині корпусу приладу.

Включити прилад, піднести його на відстань 1–2 см від поверхні пре-

дмета і через 20 с рахувати показники на світловому табло в одиницях

тисячі бета-частинок на см

/хв. Увага! З цього показника потрібно відні-

мати значення гама-фону.

105

Вимірювання питомої активності

Підготувати пробу їжі у кюветі.

Перемикач «Режим» поставити у положення бета.

Перемикач AM в AM.

Перемикач «Межа» в 1.

Перемикач «Час» у 10 хв.

Зняти нижню кришку.

Включити прилад і заміряти гама-фон за 10 хв.

Поставити прилад на кювету з їжею і провести замір питомої актив-

ності її за 10 хв.

Провести підрахунок питомої активності із другого вимірювання від-

няти гама-фон та помножити на показник піддіапазону.

Виключити прилад.

Помити кювету, в якій була їжа.

Радіометр-дозиметр гама-, бета-випромінювань РКС-01

„Стора” (рис. 2.16) призначений для індивідуального та колективного

користування при вимірюванні потужності експозиційної дози гама-

випромінювання, рентгенівського випромінювання, а також щільності

потоку бета-частинок. Радіометр призначений для вимірювання радіацій-

ного фону в місцях проживання і праці населення, контролю радіаційної

чистоти житлових і виробничих приміщень, будівель та споруд, предметів

побуту, одягу, поверхні ґрунту на присадибних ділянках, транспортних

засобів тощо.

Рис. 2.16. Радіометр-дозиметр РКС-01 „Стора‖

106

Основні технічні характеристики

діапазон вимірювання потужності експозиційної дози гама- та рент-

генівського випромінювань та основна відносна похибка (Cs

137

): (0,01 -

100,0) мР/год, ± 25%;

діапазон вимірювання щільності потоку бета-частинок та основна ві-

дносна похибка (Sr

): (20 - 40 000) 1/(хв см

), ± 25%;

енергетичний діапазон вимірювань: (0.05 - 3,0) МеВ;

енергетична залежність вимірювань в діапазонах:

(0,05 - 0,66) МеВ, ± 25%;

(0,66 - 3,0) МеВ, +40%, -25%;

часові інтервали вимірювань: (1, 10, 100) с;

час безперервної роботи при живленні від акум. батареї типу ―7Д-

0,125‖: 40 год;

діапазон робочих температур: від 0 С до +35 С;

маса: 0,35 кг;

габарити: (215 х 75 х 30) мм.

Порядок роботи з радіометром

Для вимірювання ПЕД різних рівнів використовуються п'ять режимів

роботи. Для вимірювання значень ПЕД з рівнями від 10 мкР/год до

9,000 мР/год використовується під-діапазон «х1». У піддіапазоні «х1» мо-

жна вибрати один з трьох інтервалів вимірювання:

а) для точного вимірювання значень ПЕД з рівнями від 10 мкР/год

до 500 мкР/год використовується інтервал «100s»;

б) для точного вимірювання значень ПЕД з рівнями від 500 мкР/год

до 5 мР/год використовується інтервал «10s»;

в) для оперативного вимірювання значень ПЕД з рівнями від 5 мР/год

до 9,999 мР/год використовується інтервал «1s»;

г) для вимірювання значень ПЕД з рівнями від 9,999 мР/год до

99,99 мР/год використовується піддіапазон «х10» при інтервалі «1s»;

д) для вимірювання значень ПЕД з рівнями від 99,99 мР/год викорис-

товується піддіапазон «х100» при інтервалі «1s».

Зазначені вище режими роботи дозволяють точно, а при потребі й

оперативно з достатньою точністю визначити ПЕД з різними рівнями і є

обов'язковими у застосуванні.

Для вимірювання ПЕД необхідно повзунками перемикачів

INTERVAL і RANGE встановити інтервал вимірювання і піддіапазон від-

повідно до зворотного режиму роботи. Потім натиснути кнопку START.

Про закінчення інтервалу вимірювання свідчить поява коми після першого

зліва розряду в режимах «а», «б», «в» і після другого чи третього в режи-

мах «г», «д» відповідно.

Особливості

107

Схемне рішення дозволяє:

- лінеаризувати лічильну характеристику лічильника СБМ-20 та роз-

ширити його динамічний діапазон;

- досягнути високої точності обробки інформації;

- позбавитись температурної нестабільності схеми обробки;

- забезпечити зміну оперативності вимірювань без втрат в точності

при різних рівнях випромінення;

- забезпечити низьке енергоспоживання.

Номер у Державному реєстрі засобів вимірювання У720-96.

Радіометр-дозиметр РКС-01 "СТОРА" рекомендований Науково-

методичною Радою Міністерства освіти України до використання у навча-

льно-виховному процесі загальноосвітніх шкіл. (Протокол № 10 від 13

жовтня 1999р.)

Радіометр-дозиметр гама-бета випромінювань РКС-01

„СТОРА-У” (рис. 2.17) призначений для інтегрального вимірювання по-

тужності експозиційної дози гама- та бета-випромінювань.

Рис.2.17. Зовнішній вигляд приладу „СТОРА-У‖

Основні технічні характеристики

діапазон вимірювання потужності експозиційної дози (0,01 –

100,0) мР/год;

основна відносна похибка вимірювань (Cs

137

пошуковий режим (10 с): ± (25 + 0,2/р)%;

точний режим (100 с): ± (10 + 0,2/р)%;

де р – виміряне значення потужності експозиційної дози в мР/год;

108

енергетичний діапазон вимірювань: (0,05 – 3,0) МеВ;

енергетична залежність вимірювань в діапазонах:

(0,05 – 0,66) МеВ, ±25%;

(0,66 – 3,0) МеВ, +40%. -25%;

часові інтервали вимірювань: (1, 10, 100) c;

час безперервної роботи при живленні від акум. батареї типу "7Д-

0,125": 40 год;

діапазон робочих температур: від 0 C до +35°С;

маса: 0,35кг;

габарити: (215 х 75 х 30) мм.

Особливості

Завдяки застосуванню чотирьох лічильників Гейгера-Мюллера збі-

льшено чутливість приладу в чотири рази у порівнянні з РКС-01

―СТОРА‖, що дало можливість зменшити час вимірювання близькофоно-

вих рівнів випромінення до 10 с. Радіометр-дозиметр РКС-01 ―СТОРА-У‖

при тій же чутливості до гама-випромінення, як і відомий дозиметр ДРГ-

01Т, дешевший за нього.

Номер у Державному реєстрі засобів вимірювання У720-04.

Радіометр-дозиметр гама-бета випромінювань РКС-01

„СТОРА-Т” (рис. 2.18) призначений для вимірювання:

- потужності еквівалентної дози гама- та рентгенівського випроміню-

вань;

- еквівалентної дози гама- та рентгенівського випромінювань;

- поверхневої щільності потоку бета-часток;

- часу накопичення еквівалентної дози;

- реального часу.

Рис.2.18. Радіометр-дозиметр гама-бета-випромінювань РКС-01 „СТОРА-Т‖

109

Прилад має п'ять незалежних каналів вимірювання з почерговим ви-

веденням інформації на один рідкокристалічний дисплей; двотональну

звукову сигналізацію перевищення запрограмованих граничних рівнів;

автоматичну установку інтервалів та діапазонів вимірювань; вмонтований

гама- бета- чутливий лічильник Гейгера-Мюллера; індикатор розряду

джерела живлення. Основні технічні характеристики наведено в табл. 2.5.

Таблиця 2.5

Основні технічні характеристики приладу „СТОРА-Т”

Вимірювання

Одиниці вимі-

рювання

Діапазон вимі-

рювань

Похибка

Потужності еквівалентної

дози гама- та рентгенівсько-

го випромінювань (

137

Cs)

мкЗв/год

0,1 – 9999

20%

Еквівалентної дози гама- та

рентгенівського випроміню-

вань (

137

Cs)

мЗв

0,001 – 9999

20%

Щільності потоку бета-

частинок (

Sr+

1/(см

хв)

10 – 100000

20%

Енергетичний діапазон гама-

та рентгенівського випромі-

нювань, що реєструється

МеВ

0,05 – 3

25%

Діапазон вимірювань часу

накопичення еквівалентної

дози

1хв – 24год

0,1 с за 24 год

Радіометр-дозиметр гама-, бета-випромінювань РКС-01

„СТОРА-ТУ” (рис. 2.19) призначений для вимірювання:

- потужності еквівалентної дози гама- та рентгенівського випроміню-

вань;

- поверхневої щільності потоку бета-часток;

- реального часу (годинник).

Основні технічні характеристики наведено в табл. 2.6.

Особливості

- Наявність трьох незалежних вимірювальних каналів з почерговим

виведенням інформації на один рідкокристалічний дисплей.

-Оперативна оцінка гама-фону протягом 5 секунд.

- Автоматичне віднімання гама-фону при вимірюванні бета-

забрудненості.

- Чотири вмонтовані гама-, бета-чутливі лічильники Гейгера-

Мюллера.

- Автоматичний вибір інтервалів та діапазонів вимірювань.

- Звукова сигналізація кожного зареєстрованого гама-кванта чи бета-

частки.

110

- Двотональна звукова сигналізація перевищення запрограмованих

порогових рівнів.

- Цифровий дисплей з підсвічуванням.

- Робота зі штангою телескопічною.

- Два гальванічні елементи живлення типорозміру АА.

- Індикація розрядження джерела живлення.

Рис.2.19. Зовнішній вигляд приладу РКС-01 „СТОРА-ТУ‖

Комплект приладу

- радіометр-дозиметр РКС-01 "СТОРА-ТУ";

- штанга телескопічна;

- керівництво з експлуатації;

- картонне пакування.

Рис.2.20 Робота з приладом МКС-05„СТОРА-ТУ‖

111

Таблиця 2.6

Основні технічні характеристики

Діапазони вимірювань та відносні основні похибки:

потужності еквівалентної дози гама-та рентгенівського

випромінювань (

137

Cs)

мкЗв/год

0,1...999,9;

±15%

щільності потоку бета-частинок (

Sr+

1/(СМ

XB)

5...100000;

±20%

Енергетичні діапазони вимірювань та енергетична залежність:

гама- та рентгенівського випромінювань

МеВ

0,05...3,0;

±25%

бета-випромінення

МеВ

0,5...3,0;

Дискретність програмування порогових рівнів:

за потужністю дози

мкЗв/год

0,01

за щільністю потоку

/см

хв

0,01

Часові інтервали вимірювань

1...20

Час безперервної роботи від нових елементів живлення

год

2500

Діапазон робочих температур

°С

-20...+50

Маса

кг

0,35

Габарити

мм

220x80x35

Номер у Державному реєстрі засобів вимірювальної техніки У720-04.

Гігієнічний висновок Державної санітарно-гігієнічної експертизи

№05.03.02-04/15279 від 19.04.2004р. ТУ У 33.2-22362867-008-2004.

Дозиметр-радіометр МКС-05 „ТЕРРА” і „ТЕРРА-П”

(рис. 2.21) призначений для вимірювання:

- потужності еквівалентної дози гама- та рентгенівського випроміню-

вань;

- потужності еквівалентної дози гама- та рентгенівського випроміню-

вань;

- еквівалентної дози гама- та рентгенівського випромінювань;

- поверхневої щільності потоку бета-часток.

- часу накопичення еквівалентної дози.

- реального часу.

Прилад має п'ять незалежних каналів вимірювання з почерговим ви-

веденням інформації на один рідкокристалічний дисплей; двотональну

звукову сигналізацію перевищення запрограмованих граничних рівнів;

автоматичну установка інтервалів та діапазонів вимірювань; вмонтований

гама- бета- чутливий лічильник Гейгера-Мюллера; індикатор розряду

112

джерела живлення; цифровий дисплей з підсвічуванням. Основні технічні

характеристики приладу ТЕРРА наведено в табл. 2.7.

а) б)

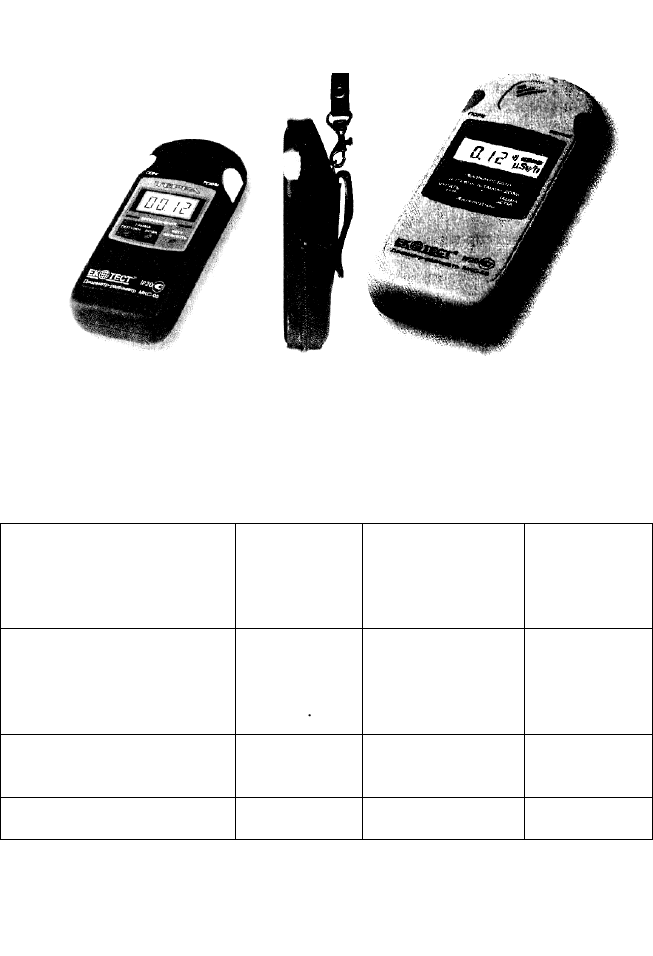

Рис.2.21. Дозиметр-радіометр МКС-05:

а) прилад „ТЕРРА‖, б) модифікація приладу „ТЕРРА-П‖

Таблиця 2.7

Основні технічні характеристики приладу ТЕРРА

Вимірювання

Одиниці

вимірювання

Діапазон

вимірювань

Похибка

Потужності еквівалентної

дози гама- та рентгенівсько-

го випромінювань (

137

Cs)

мкЗв/год

0,1 – 9999

15%

Еквівалентної дози гама- та

рентгенівського випроміню-

вань (

137

Cs)

мЗв

0,001 – 9999

15%

Щільності потоку бета-

частинок (

Sr+

1/(см

хв)

10 – 100000

20%

Енергетичний діапазон гама-

та рентгенівського випромі-

нювань, що реєструється

МеВ

0,05 – 3

25%

Діапазон вимірювання часу

накопичення еквів. дози

1 хв – 24год

1 хв за 24год

Модифікація приладу МКС-05 „ТЕРРА-П” створена на базі сучасного

професійного дозиметра-радіометра МКС-05 „ТЕРРА‖, який є на озброєн-

ні в силових структурах України та експортується в десятки країн світу.
