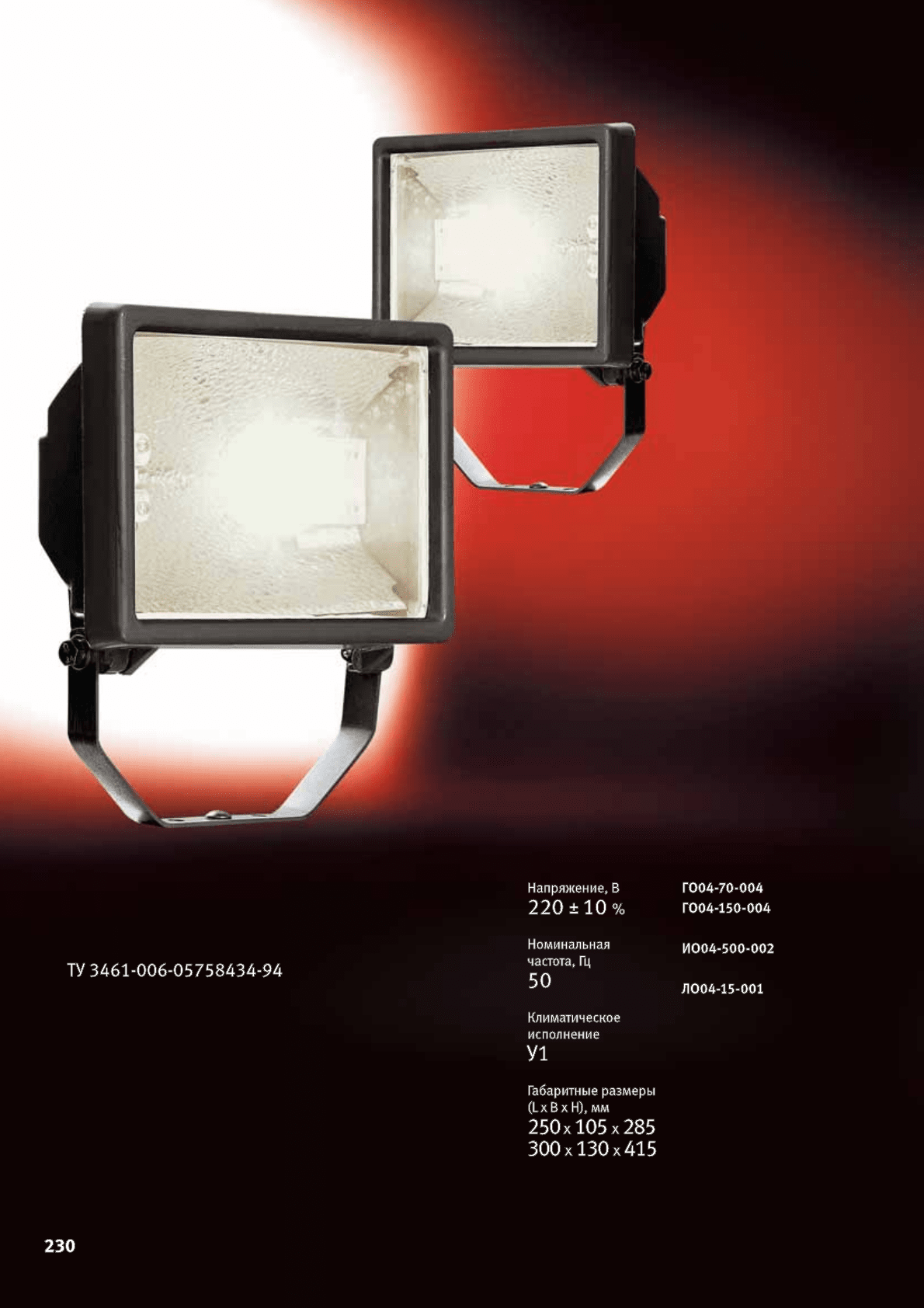

Прожектор
ГО/ИО/ЛО04
Освещение открытых площадок,
рекламных щитов, автостоянок,
фасадов зданий, памятников
231

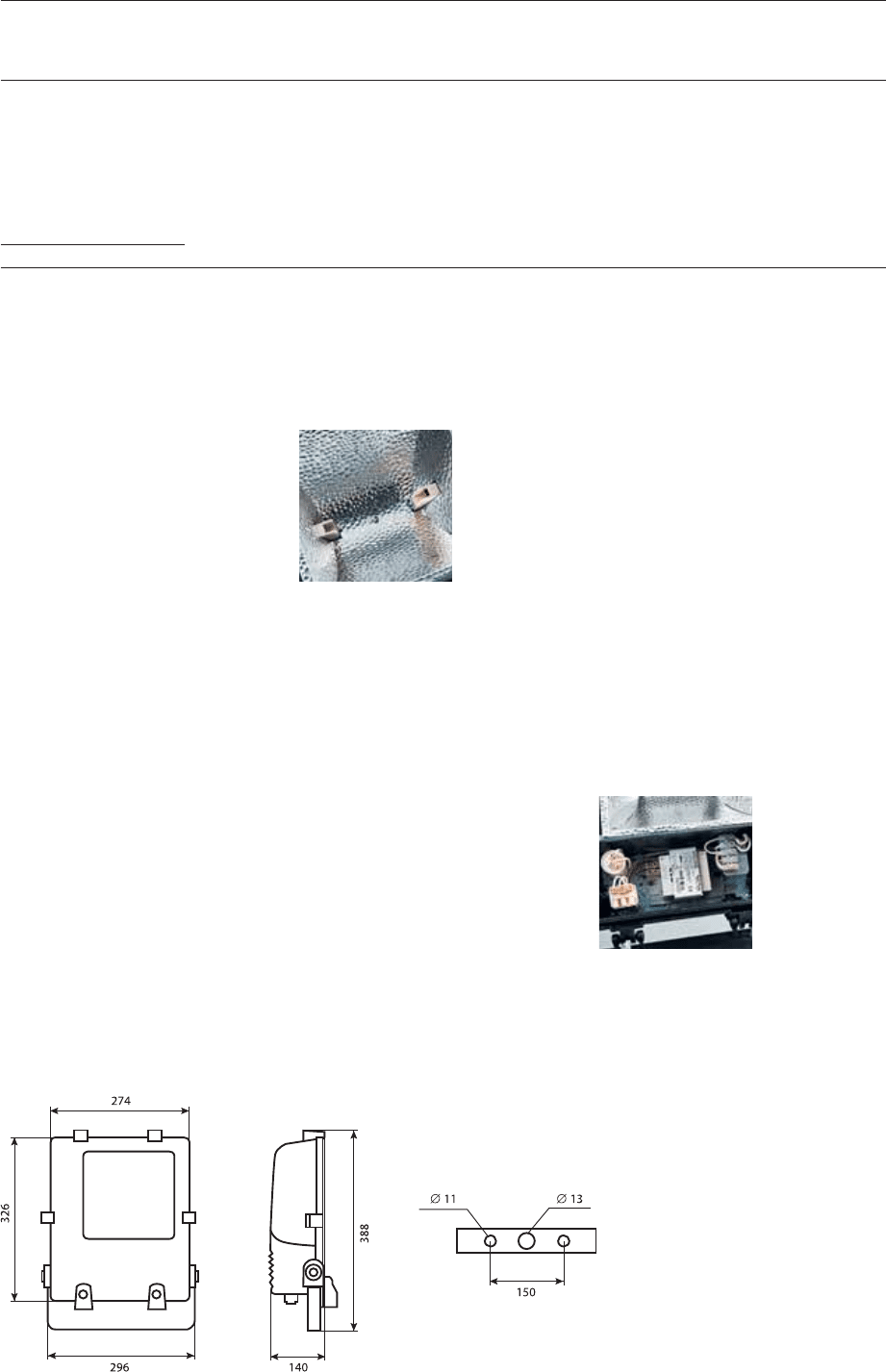

Конструкция
✱ Корпус изготовлен из алюминиевого
сплава методом литья под давлением
✱ Отражатель изготовлен из алюминия
фирмы ALANOD
✱ Корпус и крышка выносного блока
ПРА изготовлены из стального
проката
✱ Уплотняющая прокладка из
кремнийорганической резины
✱ Литая алюминиевая рамка с
силикатным закаленным защитным
стеклом крепится к корпусу винтом
✱ На крышке выносного блока
предусмотрены болты для крепления
прожектора. В случае расположения
прожектора отдельно от блока ПРА
длина провода, соединяющего ПРА
с прожектором, не должна
превышать 1 м

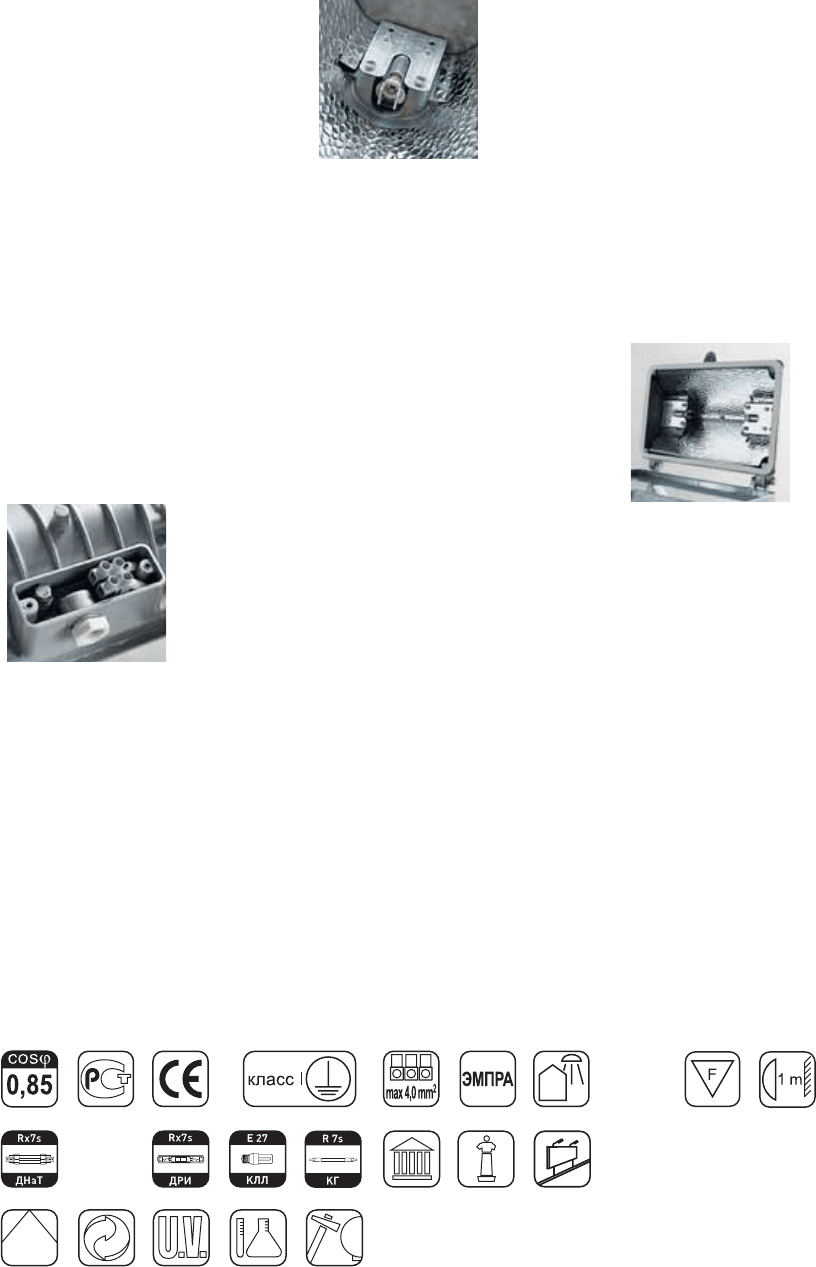

Клемма для подключения
питания
Установка
и обслуживание
Патрон
✱ Прожектор рекомендуется
устанавливать на опорную
поверхность
✱ Допускается установка на
поверхность из сгораемого
материала
✱ Для замены лампы необходимо
вывернуть винт, соединяющий корпус
и рамку со стеклом. Повернуть
рамку на шарнире на 90°. Это
обеспечит свободный доступ к лампе
с патроном
✱ Для технического обслуживания
прожектора необходимо
снять пластмассовую крышку,
закрепленную на корпусе двумя
винтами. Это обеспечит свободный
доступ к клеммной колодке
с монтажными проводами
✱ Сборку прожектора производить
в обратной последовательности
Преимущества
✱ Прожектор не подвержен коррозии
✱ Отражатель устойчив к воздействию
окружающей среды и обеспечивает
заданные светотехнические
характеристики в течение всего
срока эксплуатации
✱ Защитное стекло выдерживает
атмосферные осадки
✱ Прожектор легок и компактен
✱ Прожектор прост и удобен
в эксплуатации
Архитектурное и рекламное освещение
232
ГО/ИО/ЛО04
Прожектор
Архитектурное и рекламное освещение
Технические параметры

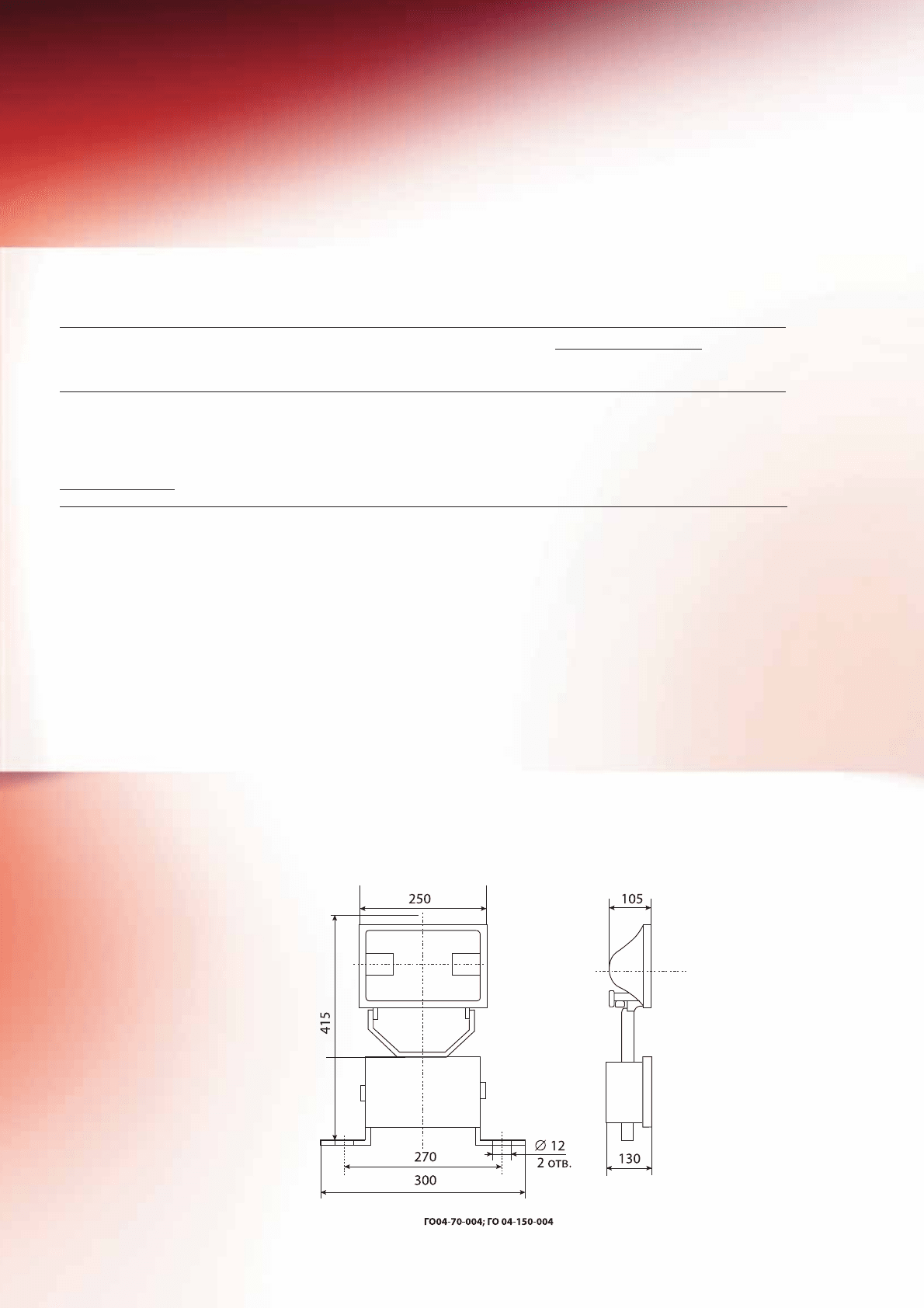

ГО04 – 70-004 ДРИ 70 Rx7S 50 115/100 IP54 IP54 5,0
ГО04 – 150-004 ДРИ 150 Rx7S 50 115/95 IP54 IP54 7,0

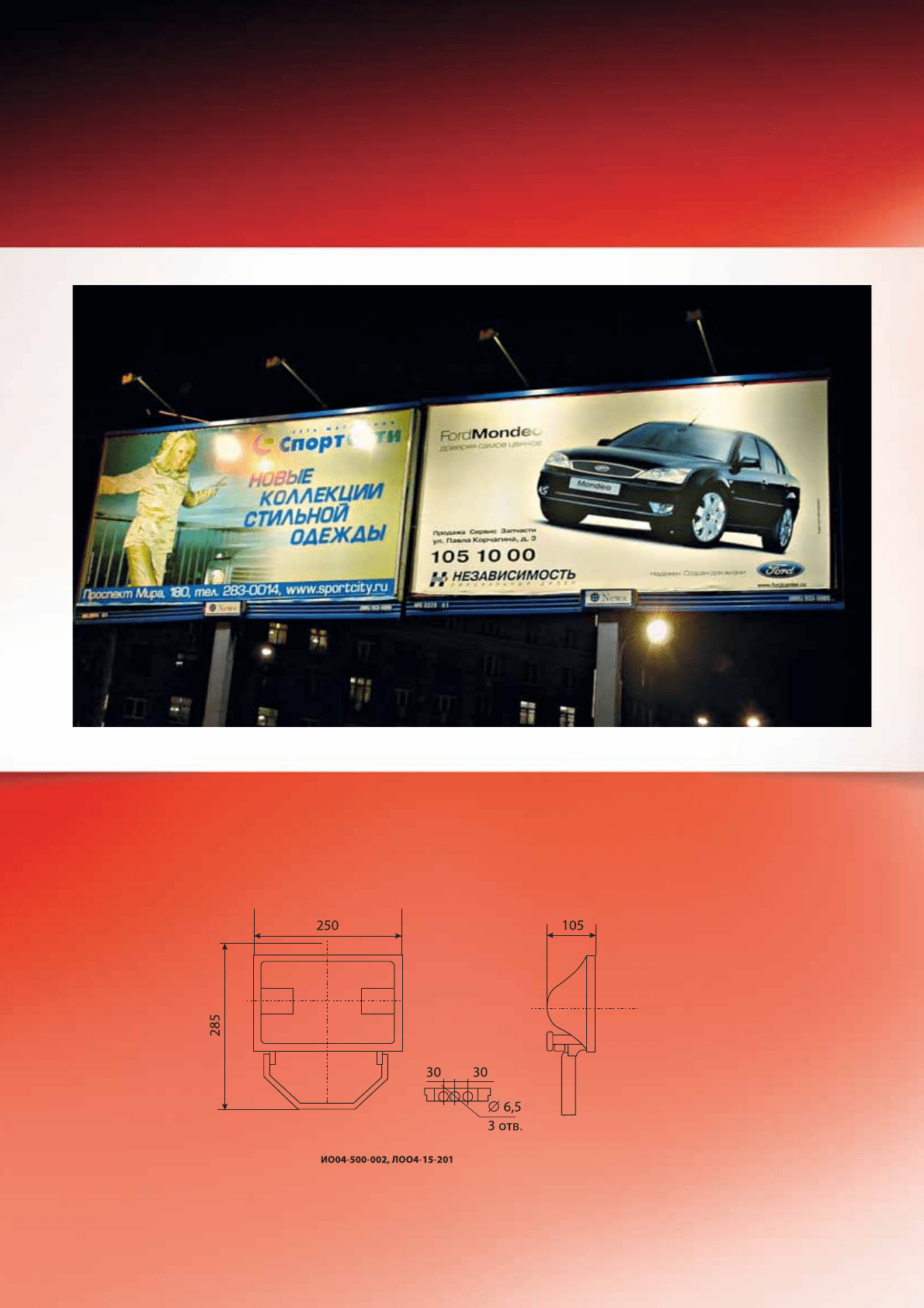

ИО04 – 500-002 КГ220-500 500 R7S 45 110/100 IP54 – 2,2
ЛО04 – 15-001 КЛЛ 15 E27 50 140/140 IP54 – 2,2
* КСС – см. на стр. 346.
Номинальная
мощность, Вт
Тип лампыНаименование* Патрон
КПД, %
(не менее)
Угол рассеяния
для гориз./верт.
плоскости, град.
Степень защиты
оптического
отсека
отсека
ПРА
Масса, кг
(не более)
233

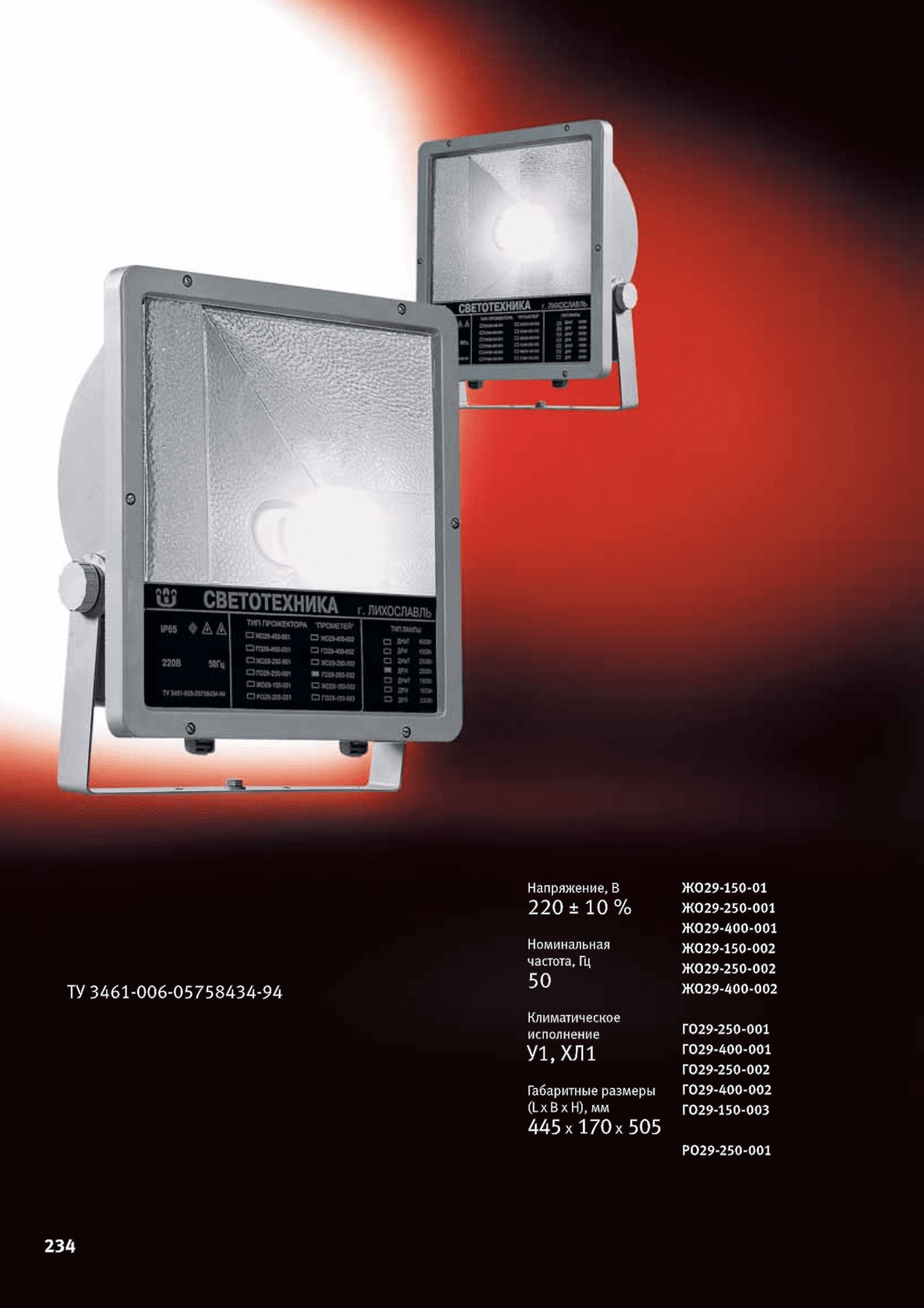

Прожектор
Прометей
Освещение площадей, фасадов
зданий, архитектурных памятников,
строительных площадок и других
открытых пространств
Конструкция
✱ Корпус и крышка изготовлены из
алюминиевого сплава методом литья
под давлением
✱ Отражатель из алюминиевого
проката с высоким коэффициентом
отражения
✱ ПРА установлен на панели
✱ Защитное стекло силикатное
закаленное термостойкое
✱ Уплотняющая прокладка из
кремнийорганической резины
✱ Скоба для крепления на опорную
поверхность изготовлена из стального
проката
✱ Мод. 001 – симметричный
отражатель
✱ Мод. 002 – асимметричный
отражатель
✱ Мод. 003 – круглосимметричный
отражатель

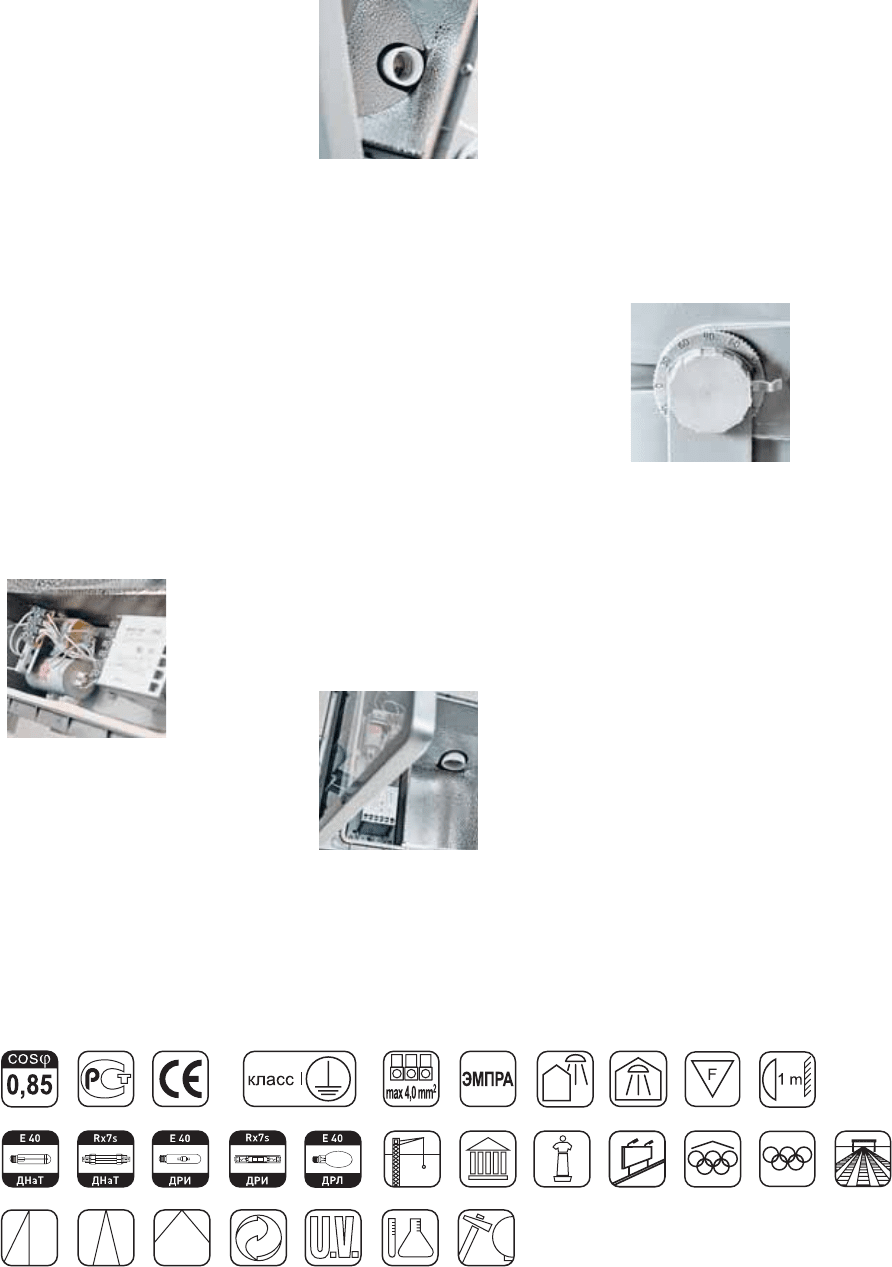

Отсек ПРА
Установка
и обслуживание
Патрон
✱ Прожектор рекомендуется
устанавливать на опорную
поверхность
✱ Допускается установка на
поверхность из сгораемого
материала
✱ Для замены лампы и технического
обслуживания прожектора
необходимо вывернуть шесть винтов,
соединяющих корпус и рамку
со стеклом, повернуть рамку на
шарнире. Это обеспечит свободный
доступ к лампе с патроном
и комплектующим деталям
(дросселю, ИЗУ, конденсатору,
клеммной колодке
с монтажными проводами)
✱ Сборку прожектора производить
в обратной последовательности
Преимущества
✱ Прожектор не подвержен коррозии
✱ Отражатель устойчив к воздействию
окружающей среды и обеспечивает
заданные светотехнические
характеристики в течение всего
срока эксплуатации
✱ Защитное стекло выдерживает
атмосферные осадки
✱ Прожектор прост и удобен
в эксплуатации
Шкала установки угла
Архитектурное и рекламное освещение
235
236
Прометей
Прожектор
Архитектурное и рекламное освещение

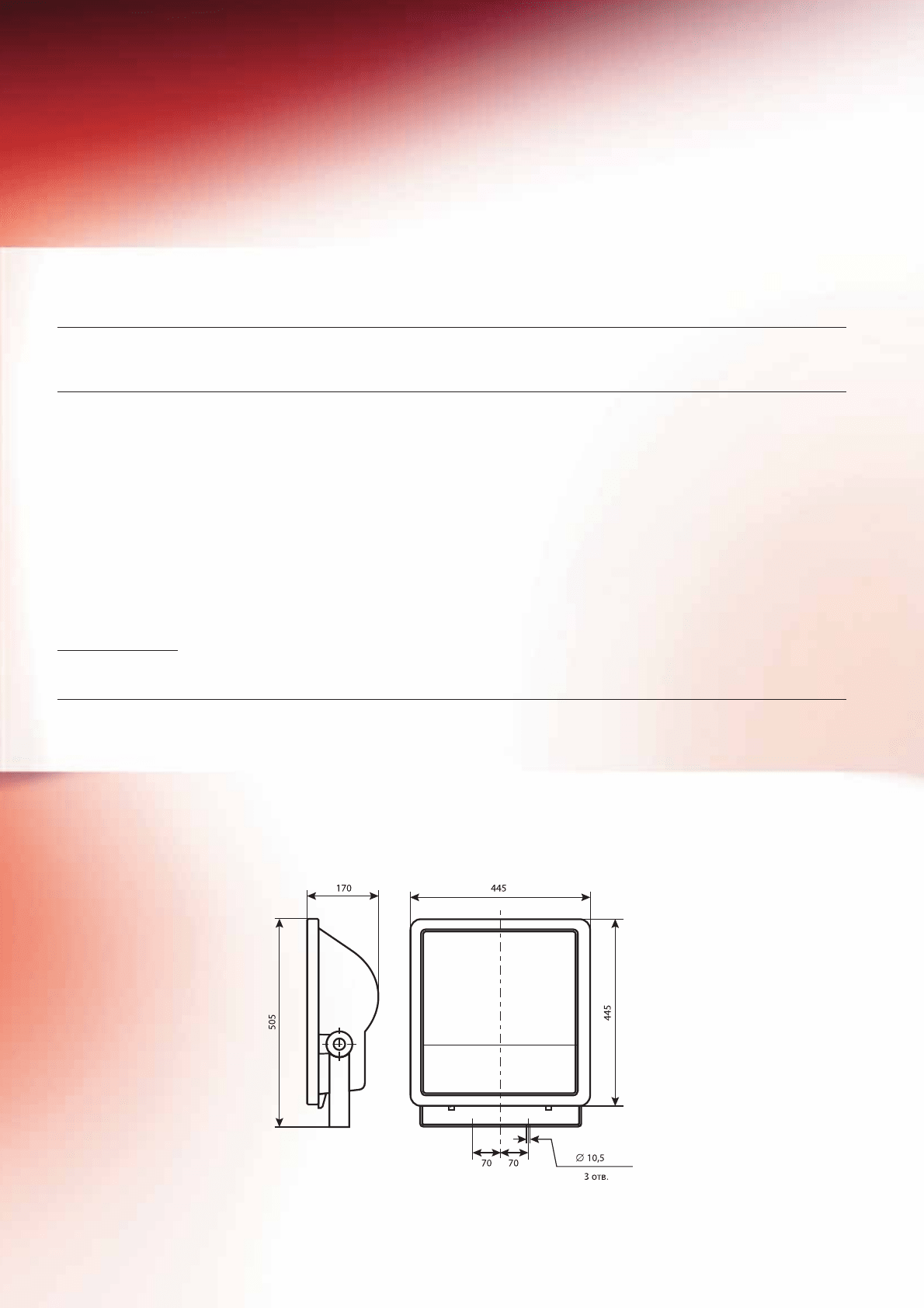

Технические параметры
ЖО29-150-001 ДНаТ 150 Е40 60 52/56 IP65 12,6
ЖО29-250-001 ДНаТ 250 Е40 60 54/56 IP65 13,8
ЖО29-400-001 ДНаТ 400 Е40 60 54/53 IP65 15,3
ЖО29-150-002 ДНаТ 150 Е40 50 130/100 IP65 12,6
ЖО29-250-002 ДНаТ 250 Е40 50 130/100 IP65 13,8
ЖО29-400-002 ДНаТ 400 Е40 50 120/100 IP65 15,3
ГО29-250-001 ДРИ** 250 Е40 60 55/54 IP65 13,8
ГО29-400-001 ДРИ** 400 Е40 60 58/54 IP65 15,3
ГО29-250-002 ДРИ** 250 Е40 50 130/100 IP65 15,3
ГО29-400-002 ДРИ** 400 Е40 50 140/105 IP65 15,3
ГО29-150-003 ДРИ** 150 Rx7S Не нормируется 14/14 IP65 12,6
РО29-250-001 ДРЛ 250 Е40 50 66/63 IP65 12,8
* КСС – см. на стр. 346-347.
** Блоки ПРА данных прожекторов укомплектованы балластами натриевых ламп,
поэтому необходимо подбирать лампы ДРИ с соответствующими токами.
Номинальная
мощность, Вт
Тип лампыНаименование* Патрон
КПД, %
(не менее)
Угол рассеяния
для гориз./верт.
плоскости, град.
Степень
защиты
Масса, кг
(не более)
237

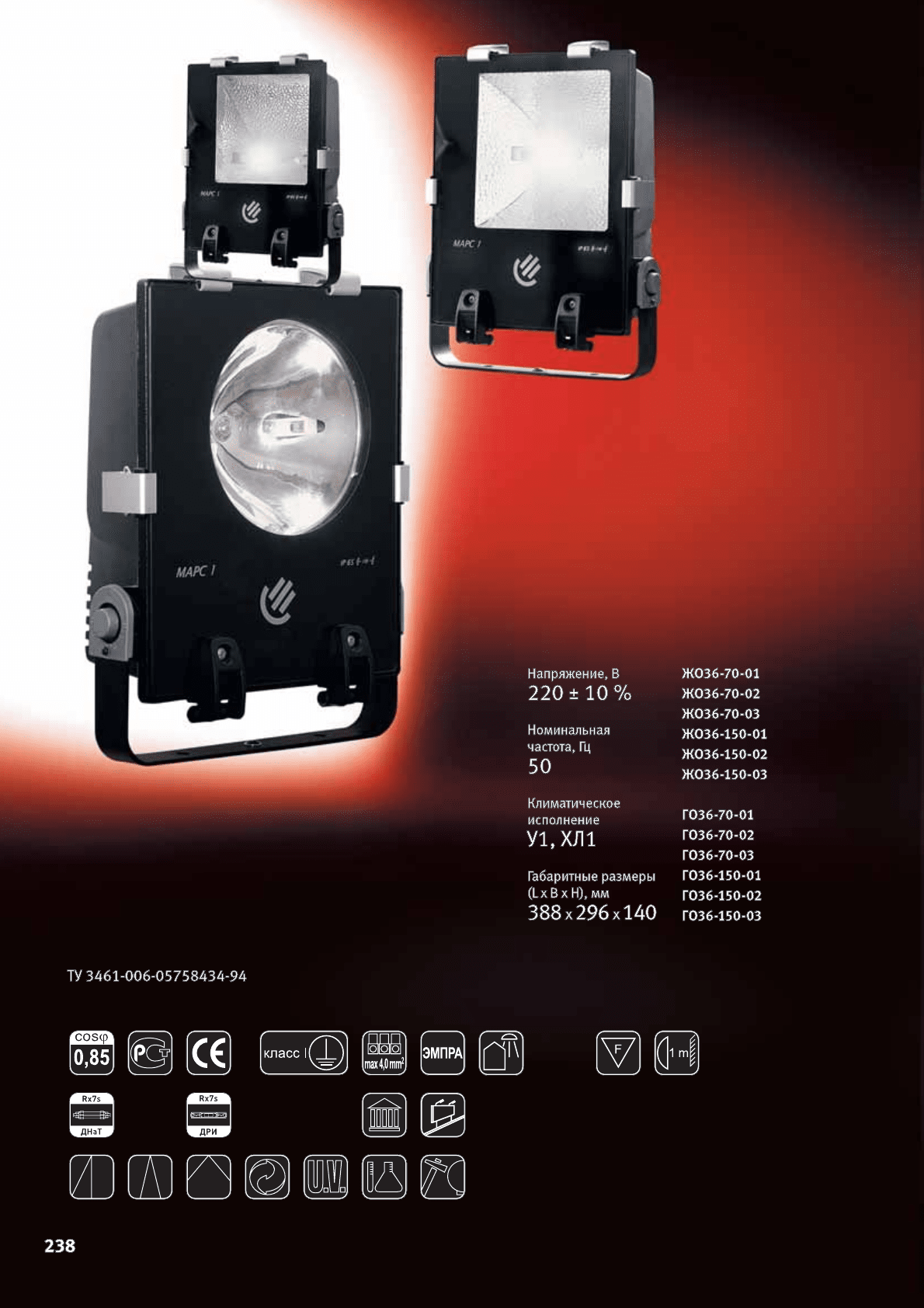

Прожектор
Марс 1
Освещение фасадов зданий, архитектурных
сооружений, памятников, автостоянок,
строительных площадок, спортивных
сооружений и рекламных щитов
Конструкция
✱ Корпус изготовлен из алюминиевого
сплава методом литья под
давлением, защищен порошковым
покрытием
✱ Симметричный и асимметричный
отражатели изготовлены из
светотехнического алюминия фирмы
ALANOD
✱ Мод. 01 – отражатель
круглосимметричный изготовлен
из алюминия высокой чистоты,
электрохимически полированного
и анодированного
✱ Мод. 02 – отражатель симметричный
✱ Мод. 03 – отражатель асимметричный
✱ Защитное стекло силикатное
закаленное удерживается на четырех
пружинных замках и двух шарнирах
✱ Уплотняющая прокладка из
кремнийорганической резины
✱ Стальная скоба крепления имеет
специальную шкалу для точной
установки и окрашена полиэфирной
порошковой краской
✱ На скобе расположены три
крепежных отверстия
Установка
и обслуживание
Патрон Rx7S
✱ Прожектор рекомендуется
устанавливать при помощи
специальной скобы, имеющей
три отверстия
✱ Допускается установка на
поверхность из сгораемого
материала
✱ Для замены лампы и технического
обслуживания прожектора
необходимо открыть четыре замка
и на шарнирах откинуть защитное
стекло. Это обеспечит свободный
доступ к лампе, элементам ПРА
и клеммной колодке с монтажными
проводами
✱ Сборку прожектора производить
в обратной последовательности
Преимущества
✱ Прожектор не подвержен коррозии
✱ Прожектор обладает
антивандальными свойствами
✱ Отражатель устойчив к воздействию
окружающей среды и обеспечивает
заданные светотехнические
характеристики в течение всего
срока эксплуатации
✱ Защитное стекло выдерживает
атмосферные осадки
✱ Унифицированный корпус
предназначен для установки одного
из трех типов отражателей
Блок ПРА
Архитектурное и рекламное освещение
ГО(ЖО)36-70-01 ДРИ(ДНаТ) 70 Rx7S – 24 (30) IP65 5,0
ГО(ЖО)36-70-02 ДРИ(ДНаТ) 70 Rx7S 70 47/56 (47/55) IP65 5,0
ГО(ЖО)36-70-03 ДРИ(ДНаТ) 70 Rx7S 50 115/ – IP65 5,0
ГО(ЖО)36-150-01 ДРИ(ДНаТ) 150 Rx7S – 17(30) IP65 6,0
ГО(ЖО)36-150-02 ДРИ(ДНаТ) 150 Rx7S 70 49/56 (48/56) IP65 6,0
ГО(ЖО)36-150-03 ДРИ(ДНаТ) 150 Rx7S 50 110/ – (115/ – ) IP65 6,0
* КСС – см. на стр. 347-349.
Наименование* Тип лампы
Номинальная
мощность, Вт
Патрон
КПД, %
(не менее)
Угол рассеяния
для гориз./верт.
плоскости, град.
Степень защиты
Масса, кг
(не более)
Технические параметры
