Освещение подъездов зданий, проходов,
подземных пешеходных переходов

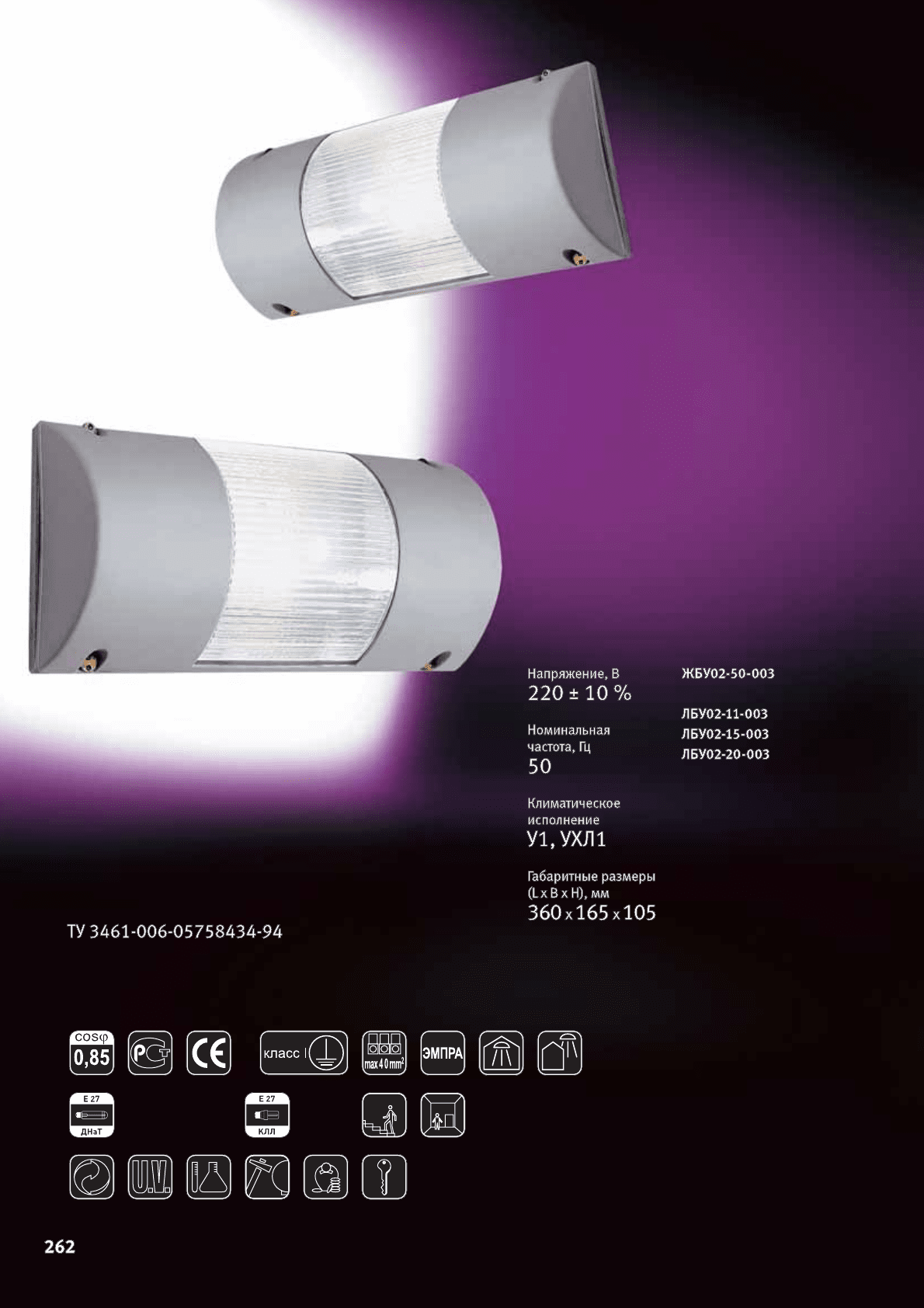

Светильник настенный,
потолочный
Маячок
263
Наименование Тип лампы
Номинальная
мощность, Вт
Патрон
КПД, %
(не менее)
Тип кривой силы света
(КСС)*
Степень защиты
Масса, кг
(не более)
Конструкция
✱ Корпус светильника изготовлен
из алюминия методом литья под
давлением
✱ Отражатель изготовлен из алюминия
фирмы ALANOD
✱ Призматическое защитное стекло
из светостабилизированного
поликарбоната
✱ Уплотняющая прокладка из
кремнийорганической резины
Установка
и обслуживание
Отсек ПРА
✱ Светильник рекомендуется
устанавливать как на стену,
так и на потолок
✱ Для замены лампы и технического
обслуживания светильника
необходимо вывернуть четыре
специальных винта, снять крышку
с рассеивателем. Это обеспечит
свободный доступ к лампе
с патроном и комплектующим
деталям (дросселю, ИЗУ,
конденсатору, клеммной
колодке с монтажными
проводами)
✱ Сборку светильника производить
в обратной последовательности
Преимущества
✱ Светильник обладает
антивандальными свойствами
✱ Отражатель устойчив к воздействию
окружающей среды и обеспечивает
заданные светотехнические
характеристики в течение всего
срока эксплуатации
✱ Защитное стекло ударопрочно
и не изменяет параметров под
воздействием ультрафиолета
✱ Светильник прост и удобен
в эксплуатации
Специальный винт
Освещение лестничных площадок и предподъездных территорий
ЖБУ02-50-003 ДНаТ 50 Е27 65 Специальная IP54 2,8
ЛБУ02-11-003 КЛЛ 11 Е27 50 Специальная IP54 1,5
ЛБУ02-15-003 КЛЛ 15 Е27 50 Специальная IP54 1,5
ЛБУ02-20-003 КЛЛ 20 Е27 50 Специальная IP54 1,5
* КСС – см. на стр. 353.
Технические параметры
Освещение внутридворовых территорий,
входов в подъезды зданий, переходов,
подземных пешеходных переходов

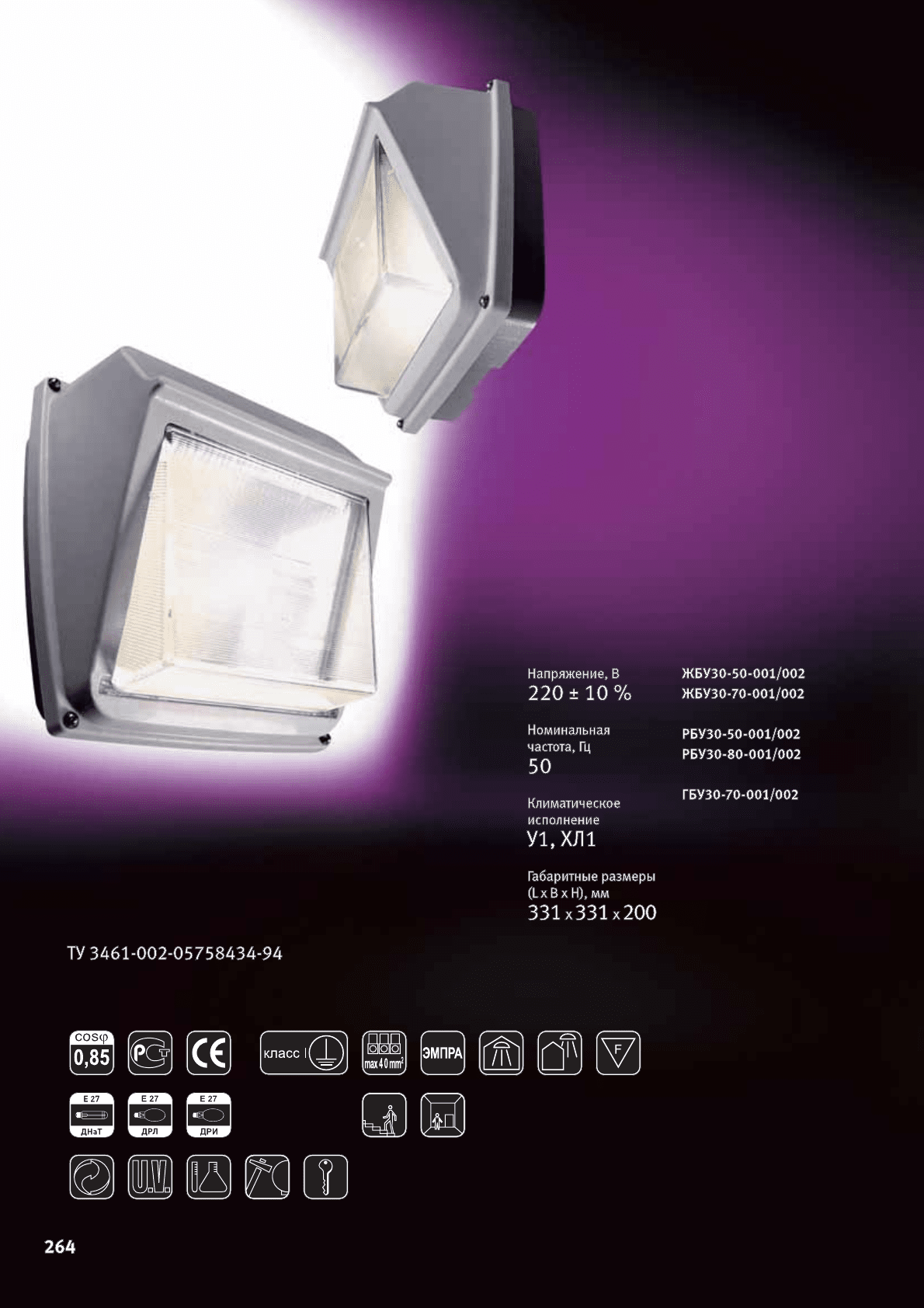

Светильник настенный,
потолочный
Плутон
265
Конструкция
✱ Корпус изготовлен из алюминия
методом литья под давлением,
защищен порошковым покрытием
✱ Крышка изготовлена из армамида
стеклонаполненного
✱ Отражатель изготовлен из алюминия
фирмы ALANOD
✱ Призматическое защитное стекло
из светостабилизированного
поликарбоната
✱ Мод. 001 – IP65
✱ Мод. 002 – IP53
✱ Для светильников со степенью
защиты IP65 уплотняющая прокладка
из кремнийорганической резиновой
смеси
Клемма подключения питания
Установка
и обслуживание
Отсек ПРА
✱ Светильник рекомендуется
устанавливать как на стену, так и на
потолок, для чего в корпусе имеется
три отверстия
✱ Для замены лампы и технического
обслуживания светильника
необходимо вывернуть четыре винта
и снять крышку с рассеивателем.
Это обеспечит свободный доступ
к лампе с патроном
и комплектующим деталям
(дросселю, ИЗУ, конденсатору,
клеммной колодке с монтажными
проводами)
✱ Сборку светильника производить
в обратной последовательности
Преимущества
✱ Светильник имеет современный
дизайн
✱ Светораспределение светильника
позволяет использовать его
одновременно для освещения как
горизонтальных, так и вертикальных
поверхностей
✱ Светильник не подвержен коррозии
✱ Отражатель устойчив к воздействию
окружающей среды и обеспечивает
заданные светотехнические
характеристики в течение всего
срока эксплуатации
✱ Защитное стекло обладает
антивандальными свойствами
и не изменяет параметров под
воздействием ультрафиолета
✱ Светильник пыле-, влагонепроницаем
✱ В светильниках возможно
применение различных типов
источников света
✱ Светильник прост и удобен
в эксплуатации
Освещение лестничных площадок и предподъездных территорий
ЖБУ30-50-001/002 ДНаТ 50 Е27 50 Полуширокая IP65/IP53 4,7
ЖБУ30-70-001/002 ДНаТ 70 Е27 50 Полуширокая P65/IP53 4,7
РБУ30-50-001/002 ДРЛ 50 Е27 50 Полуширокая P65/IP53 4,7
РБУ30-80-001/002 ДРЛ 80 Е27 50 Полуширокая P65/IP53 4,7
ГБУ30-70-001/002 ДРИ 70 Е27 50 Полуширокая P65/IP53 4,7
* КСС – см. на стр. 353.
Наименование Тип лампы
Номинальная
мощность, Вт
Патрон
КПД, %
(не менее)
Тип кривой силы
света в вертикальной
плоскости (КСС)*
Степень защиты
Масса, кг
(не более)
Технические параметры
Освещение лифтовых холлов, лестничных
площадок, коридоров и других
вспомогательных помещений с временным
пребыванием людей. Выпускаются
модификации с пиктограммами
(аварийный выход и т. д.)

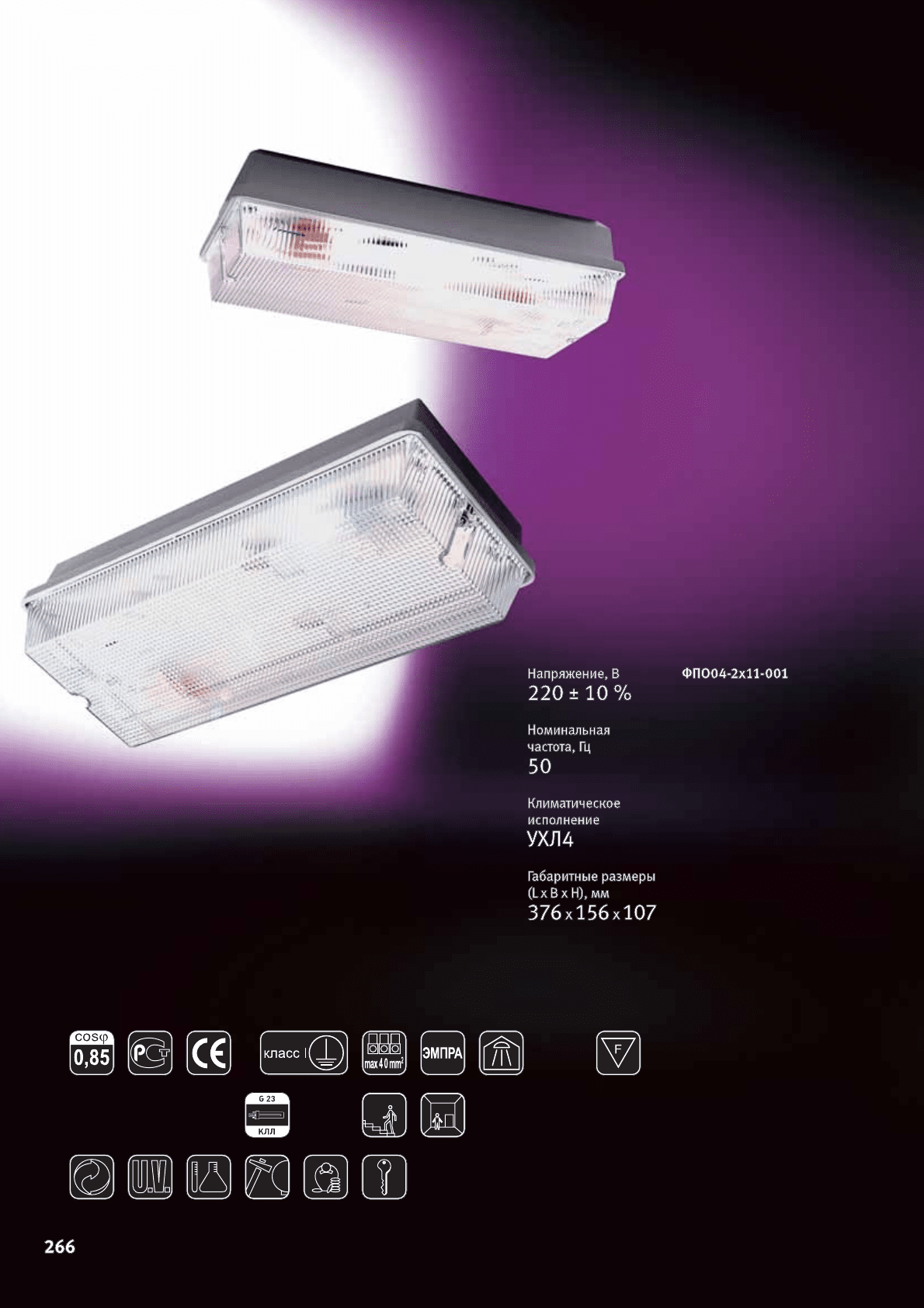

Светильник специального
назначения
ФПО04
267
Конструкция
✱ Корпус светильника может быть
изготовлен из алюминия методом
литья под давлением и окрашен
порошковой эмалью, а также – из
поликарбоната или полистирола
✱ Рассеиватель из
светостабилизированного
поликарбоната
✱ Может комплектоваться наклейкой
«Выход»
Отсек ПРА
Установка
и обслуживание
Патрон G23
✱ Для замены лампы необходимо снять
только рассеиватель
✱ Для технического обслуживания
светильника необходимо снять
рассеиватель и демонтировать
отражатель
Преимущества
✱ Корпус светильника обладает
антивандальными свойствами
✱ Светильник не подвержен коррозии
✱ Рассеиватель не желтеет. Светильник
можно устанавливать на улице
✱ Светильник энергоэкономичен
✱ Светильник прост и удобен
в эксплуатации
Освещение лестничных площадок и предподъездных территорий
ФПО04-2x11-001 КЛЛ 11 G23 55 Косинусная IP54 2,8
* КСС – см. на стр. 353.
Наименование Тип лампы
Номинальная
мощность, Вт
Патрон
КПД, %
(не менее)
Тип кривой силы света
(КСС)*
Степень защиты
Масса, кг
(не более)
Технические параметры

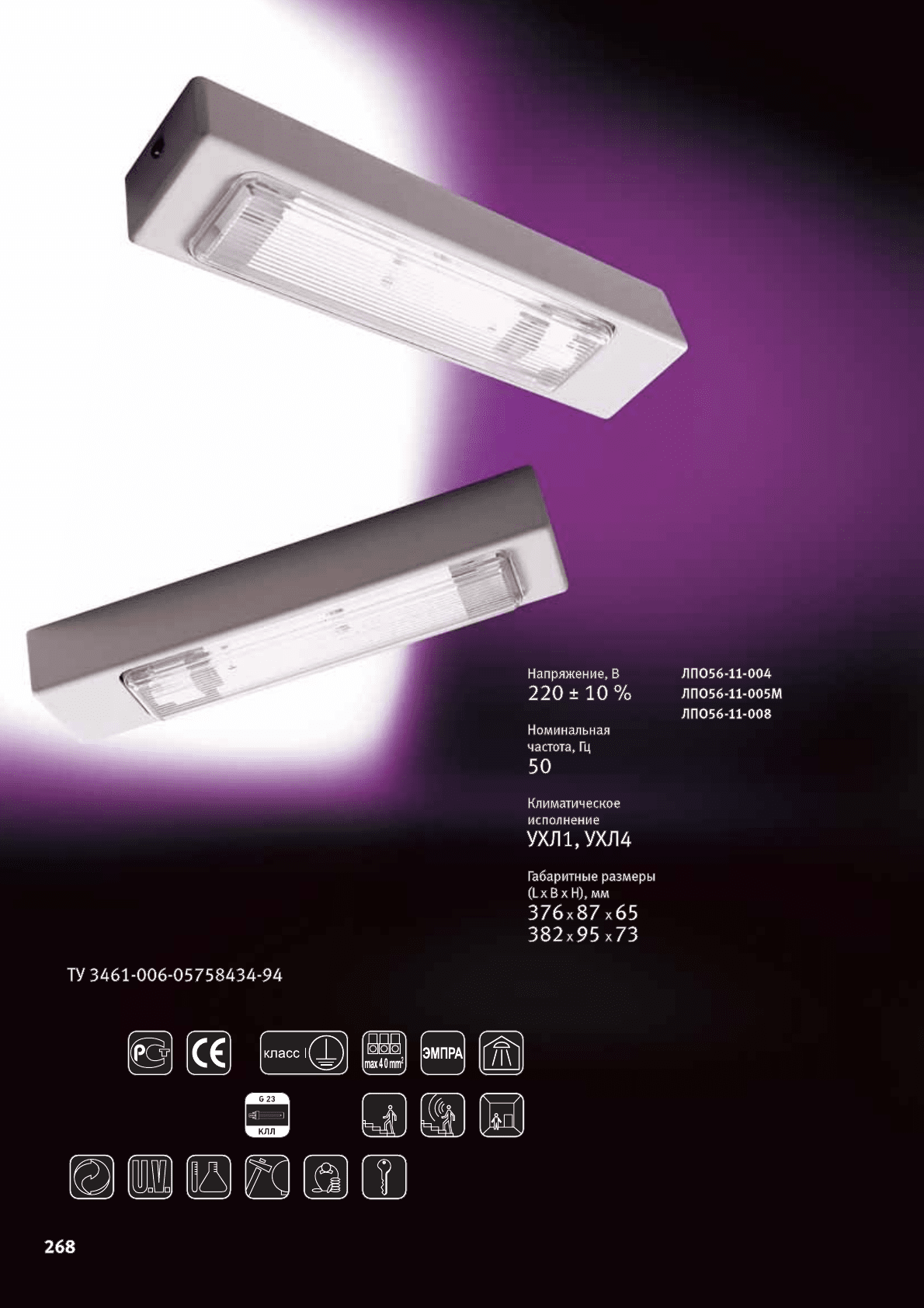

Светильник для
общественных помещений
ЛПО56
Освещение лифтовых холлов, лестничных
площадок, коридоров и других вспомогательных
помещений с временным пребыванием людей.
Выпускаются модификации с пиктограммами
(аварийный выход и т. д.)
269
Конструкция
✱ Корпус изготовлен из стали методом
литья под давлением и защищен
порошковым покрытием
✱ Рассеиватель из
светостабилизированного
поликарбоната
✱ Мод. 005М имеет дополнительную
прокладку для повышенной степени
защиты светильника
✱ Мод. 006 – с датчиком присутствия
человека, в данной модификации
необходимо использовать лампу
OSRAM DULUX EL FACILITI, которая
благодаря неограниченной
коммутационной прочности особенно
пригодна для систем лестничного
освещения с автоматическим
отключением
✱ Мод. 008 – установлен
компенсирующий конденсатор
✱ Наличие дополнительной пластины
обеспечивает плотное прилегание
корпуса светильника к месту
крепления
✱ Может комплектоваться наклейкой
«ВЫХОД»
Комплект поставки
Установка
и обслуживание
✱ Светильник рекомендуется крепить
на швеллере, входящем в комплект
поставки и заранее закрепленном
в месте установки
✱ Для замены лампы и технического
обслуживания светильника
необходимо специальным ключом
вывернуть винт в корпусе
и повернуть на петле корпус
с рассеивателем. Это обеспечит
свободный доступ к комплектующим
деталям
✱ Сборку светильника производить
в обратной последовательности
Преимущества
✱ Светильник не подвержен коррозии
✱ Защитное стекло обладает
антивандальными свойствами
и не изменяет параметров под
воздействием ультрафиолета
✱ Светильник защищен от вскрытия
посторонними лицами благодаря
использованию специальных винтов
✱ Светильник прост и удобен
в эксплуатации
Освещение лестничных площадок и предподъездных территорий
ЛПО56-11-004 0,45 КЛЛ 11 G23 45 Косинусная IP20 2,0
ЛПО56-11-005М 0,45 КЛЛ 11 G23 45 Косинусная IP54 2,4
ЛПО56-11-006 0,98 DULUX EL FCY 10 E14 45 Косинусная IP20 2,1
ЛПО56-11-008 0,98 КЛЛ 11 G23 45 Косинусная IP20 2,0
* КСС – см. на стр. 353.
Наименование
Тип
лампы
Номинальная
мощность, Вт
Патрон
КПД, %
(не менее)
Тип кривой
силы света
(КСС)*
Степень
защиты
Масса, кг
(не более)
Коэффициент
мощности
(не менее)
