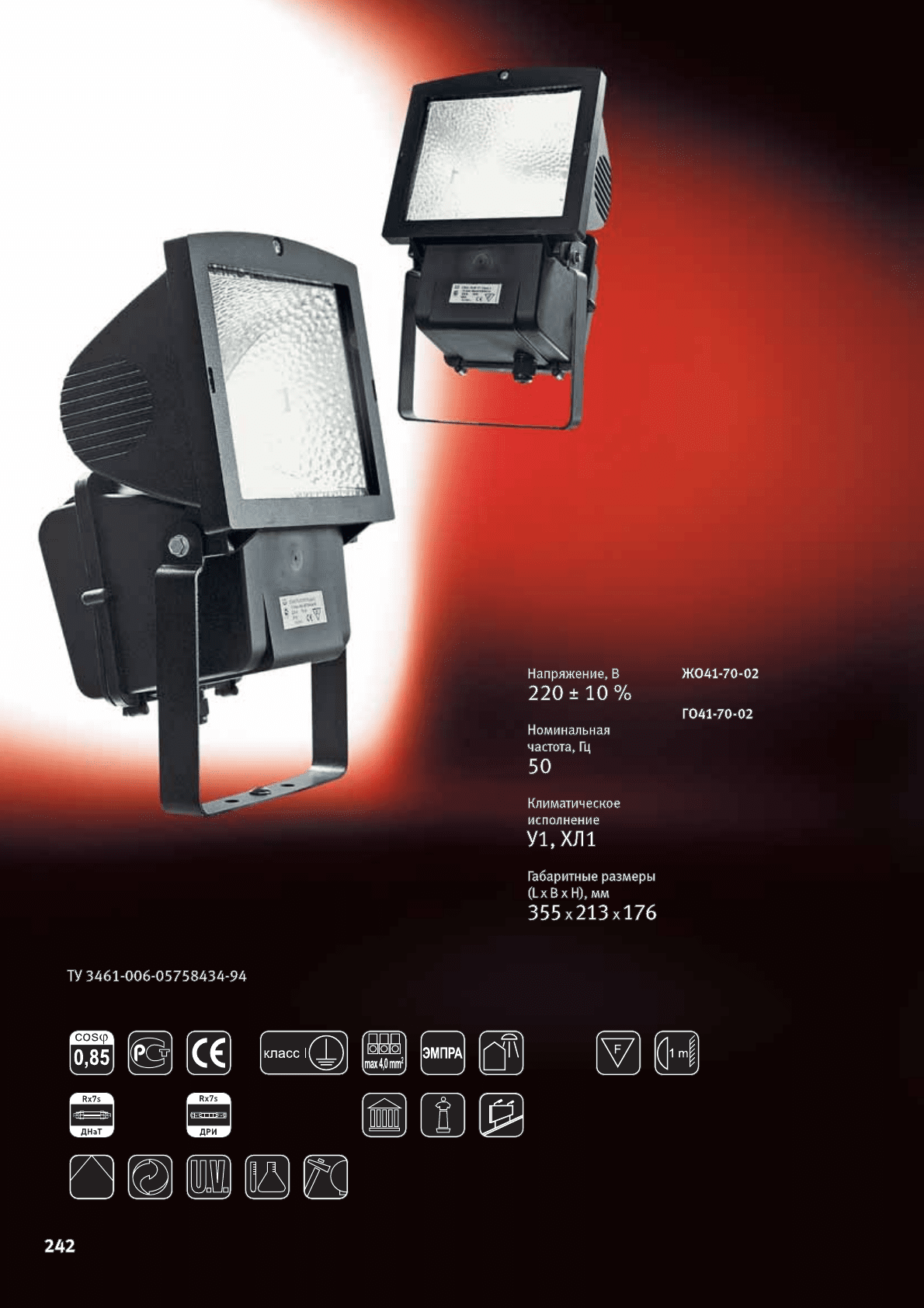

Прожектор

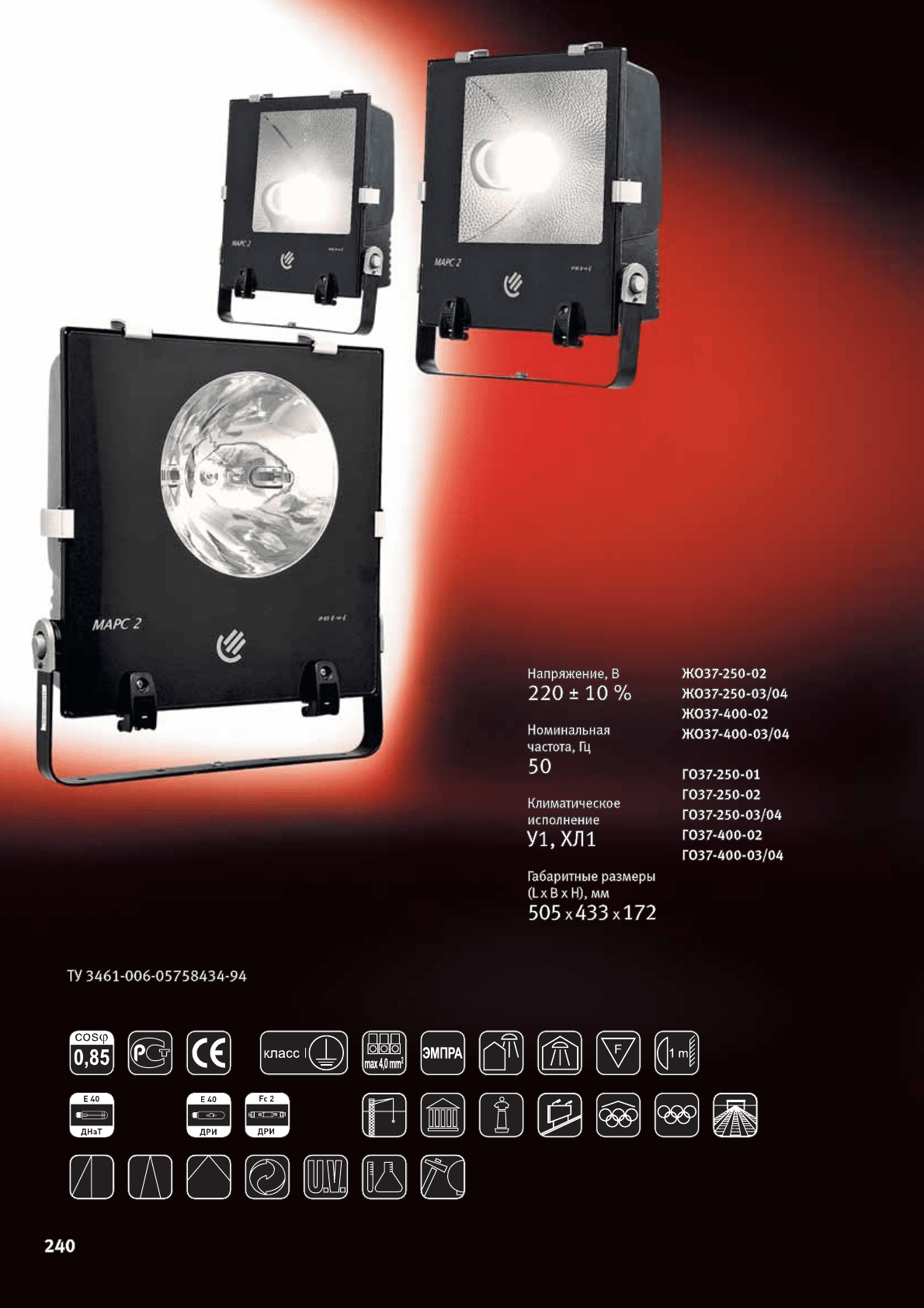

Марс 2
Освещение фасадов зданий, архитектурных
сооружений, памятников, автостоянок,
строительных площадок, спортивных
сооружений и рекламных щитов
Конструкция
✱ Корпус изготовлен из алюминиевого
сплава методом литья под давлением
и защищен порошковым покрытием
✱ Симметричный и асимметричный
отражатели изготовлены из
светотехнического алюминия
ALANOD
✱ Мод. 01 – отражатель
круглосимметричный изготовлен
из алюминия высокой чистоты,
электрохимически полированного
и анодированного
✱ Мод. 02 – отражатель симметричный
ячеистый
✱ Мод. 03 – отражатель асимметричный
ячеистый
✱ Мод. 04 – отражатель симметричный
зеркальный
✱ Защитное стекло силикатное,
закаленное, удерживается на
четырех пружинных замках и двух
шарнирах
✱ Стальная скоба крепления имеет
специальную шкалу для точной
установки и окрашена полиэфирной
порошковой краской
✱ На скобе расположены
пять крепежных отверстий
✱ Уплотняющая прокладка из
кремнийорганической смеси
Установка
и обслуживание
Пружинный замок
✱ Прожектор рекомендуется
устанавливать при помощи
специальной скобы, имеющей пять
отверстий
✱ Допускается установка на
поверхность из сгораемого
материала
✱ Для замены лампы и технического
обслуживания прожектора
необходимо открыть четыре замка
и на шарнирах откинуть защитное
стекло. Это обеспечит свободный
доступ к лампе, элементам ПРА
и клеммной колодке с монтажными
проводами
✱ Сборку прожектора производить
в обратной последовательности
Преимущества
✱ Прожектор не подвержен коррозии
✱ Прожектор обладает
антивандальными свойствами
✱ Отражатель устойчив к воздействию
окружающей среды и обеспечивает
заданные светотехнические
характеристики в течение всего
срока эксплуатации
✱ Защитное стекло выдерживает
атмосферные осадки
✱ Унифицированный корпус
предназначен для установки одного
из трех типов отражателей
Шкала установки угла
Архитектурное и рекламное освещение
ГО37-250-01 ДРИ** 250 Fc2 – 14 IP65 9,8
ГО(ЖО) 37-250-02 ДРИ**(ДНаТ) 250 E40 70 68/60 (48/56) IP65 9,8
ГО(ЖО) 37-250-03 ДРИ**(ДНаТ) 250 E40 50 135/ – (130/–) IP65 9,8
ГО(ЖО) 37-250-04 ДРИ**(ДНаТ) 250 E40 70 69/ 64 (76/67) IP65 9,8
ГО(ЖО) 37-400-02 ДРИ**(ДНаТ) 400 E40 75 69/ 59 (68/61) IP65 10,8
ГО(ЖО) 37-400-03 ДРИ**(ДНаТ) 400 E40 50 140/ – (130/–) IP65 10,8
ГО(ЖО) 37-400-04 ДРИ**(ДНаТ) 400 E40 50 – IP65 10,8
* КСС – см. на стр. 349.
** Использовать лампы, работающие с ПРА ДНаТ.
Наименование* Тип лампы
Номинальная
мощность, Вт
Патрон
КПД, %
(не менее)
Угол рассеяния
для гориз./верт.
плоскости, град.
Степень защиты
Масса, кг
(не более)

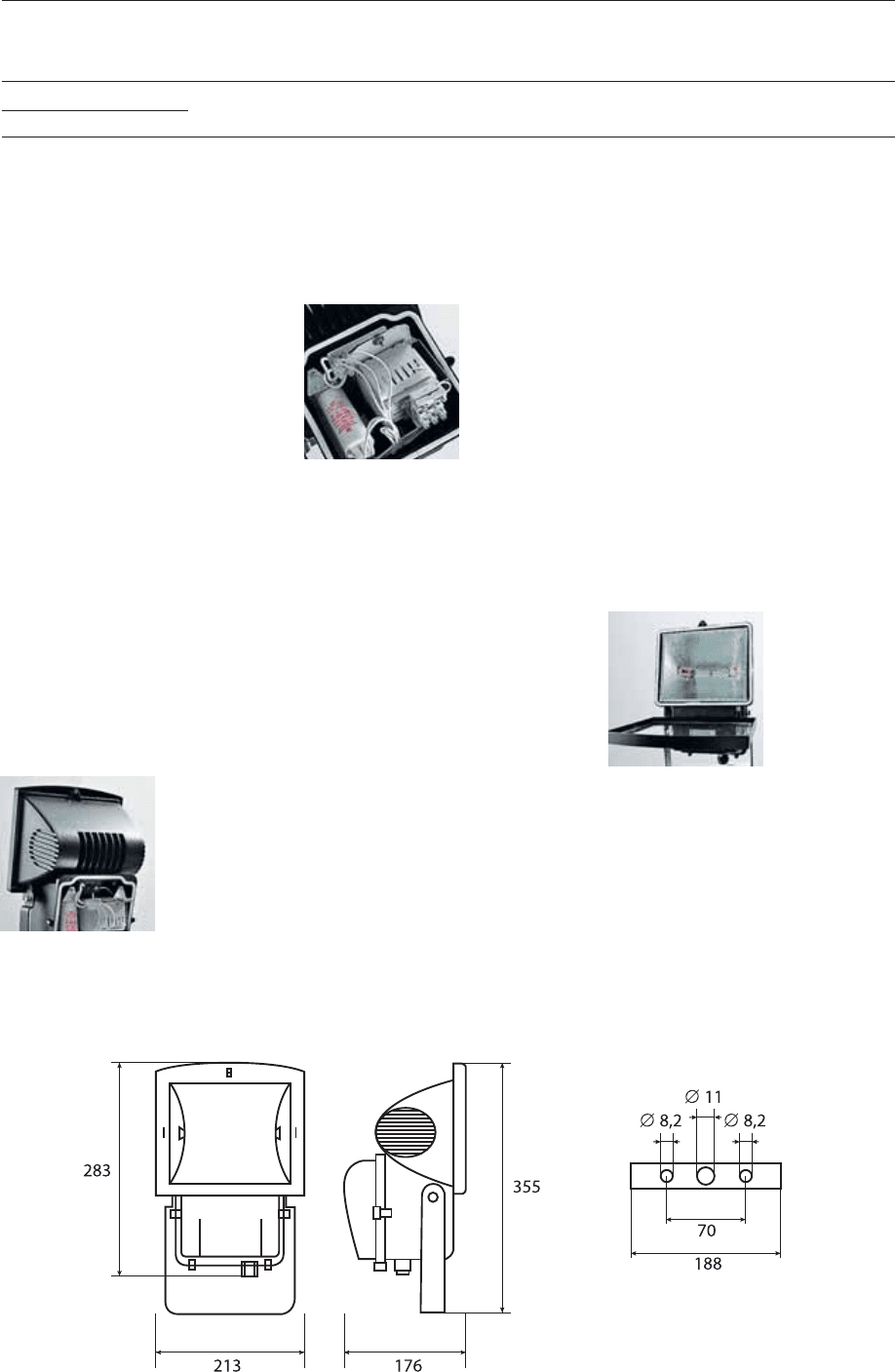

Технические параметры
241
Прожектор
Уран 3
Освещение фасадов зданий, архитектурных
сооружений, памятников, автостоянок,
строительных площадок, спортивных
сооружений и рекламных щитов
Конструкция
✱ Корпус и рамка для стекла
изготовлены из алюминиевого сплава
методом литья под давлением,
защищены порошковым покрытием
✱ Параболоцилиндрический отражатель
изготовлен из светотехнического
алюминия фирмы ALANOD
✱ Корпус блока ПРА изготовлен
из термостойкой ударопрочной
пластмассы
✱ Защитное стекло силикатное
закаленное
✱ Стальная скоба крепления имеет
специальную шкалу для точной
установки и окрашена полиэфирной
порошковой краской
✱ На скобе расположены
три крепежных отверстия
Отсек ПРА
Установка
и обслуживание
Блок ПРА
✱ Прожектор рекомендуется
устанавливать при помощи
специальной скобы, имеющей
три отверстия
✱ Допускается установка на
поверхность из сгораемого
материала
✱ Для замены лампы и технического
обслуживания прожектора
необходимо вывернуть винт
и на шарнирах открыть рамку
с защитным стеклом
✱ Для подключения прожектора
и свободного доступа к элементам
ПРА и клеммной колодке с
монтажными проводами необходимо
вывернуть шесть винтов и снять
крышку блока ПРА
✱ Сборку прожектора производить
в обратной последовательности
Преимущества
✱ Прожектор не подвержен коррозии
✱ Прожектор обладает
антивандальными свойствами
✱ Отражатель устойчив к воздействию
окружающей среды и обеспечивает
заданные светотехнические
характеристики в течение всего
срока эксплуатации
✱ Защитное стекло выдерживает
атмосферные осадки
Архитектурное и рекламное освещение
ГО/ЖО41-70-02 ДРИ (ДНаТ) 70 Rx7S 50 115/105 IP65 3,0
* КСС – см. на стр. 350.
Наименование* Тип лампы
Номинальная
мощность, Вт
Патрон
КПД, %
(не менее)
Угол рассеяния
для гориз./верт.
плоскости, град.
Степень защиты
Масса, кг
(не более)

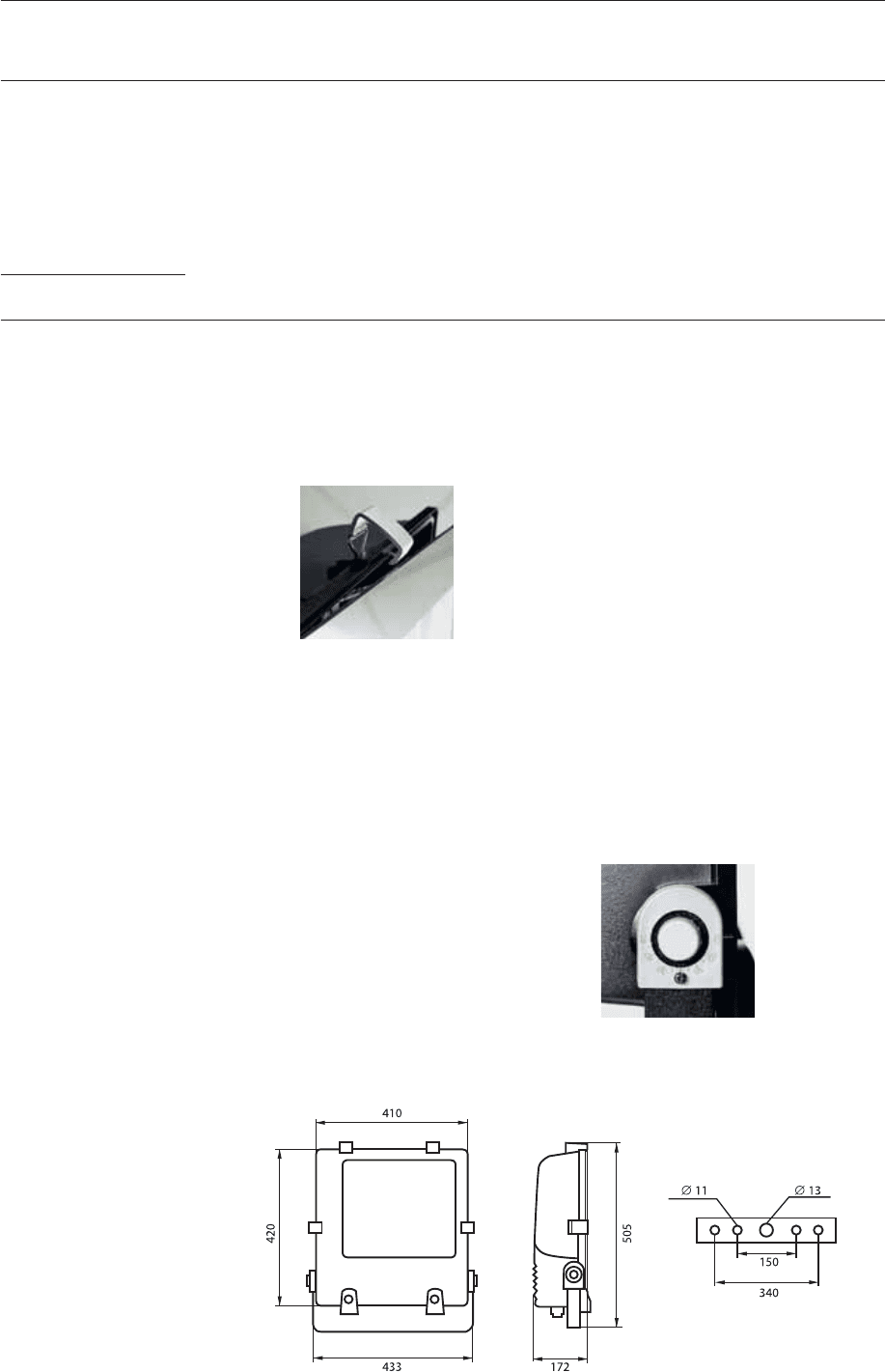

Технические параметры
243

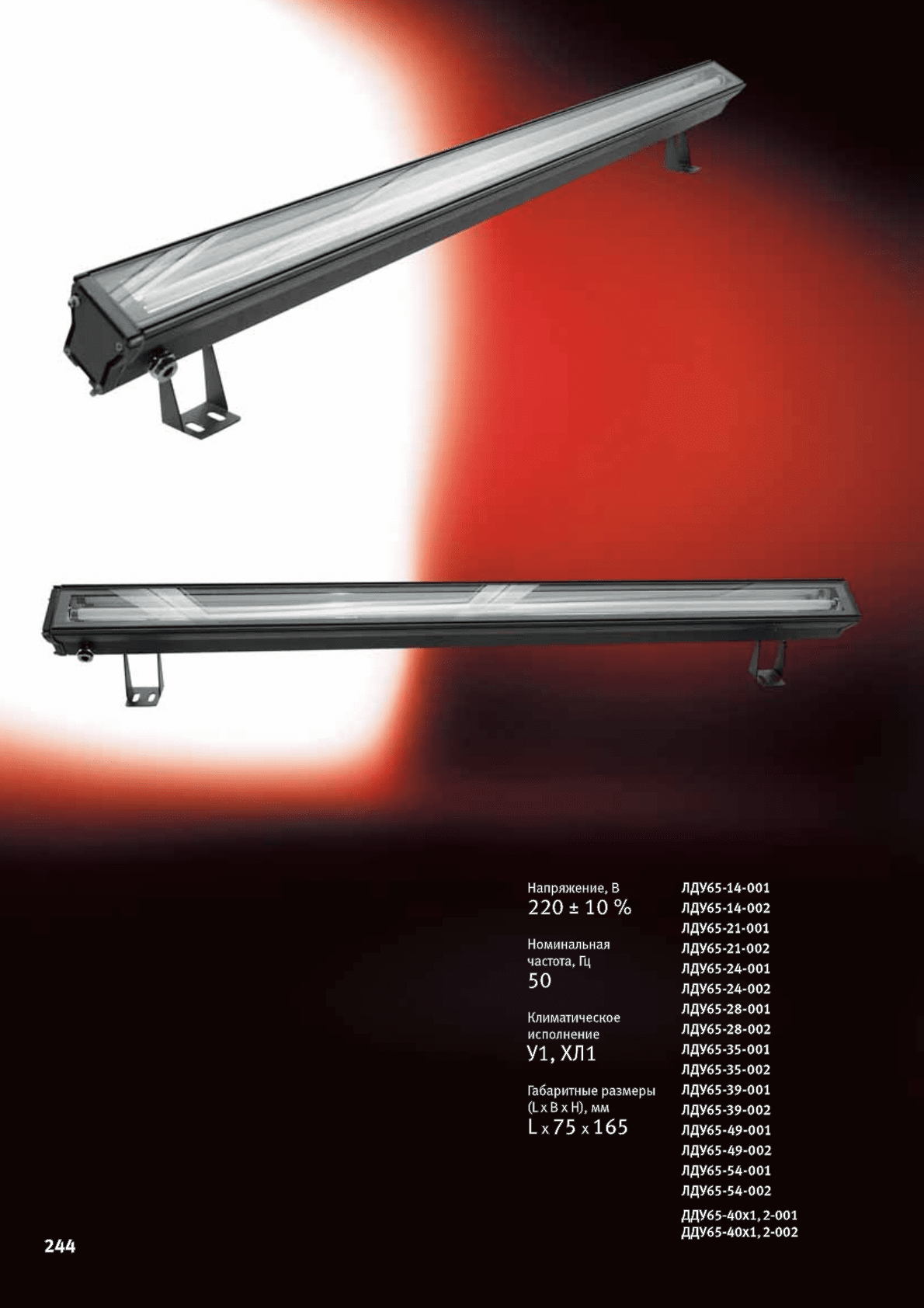

Прожектор

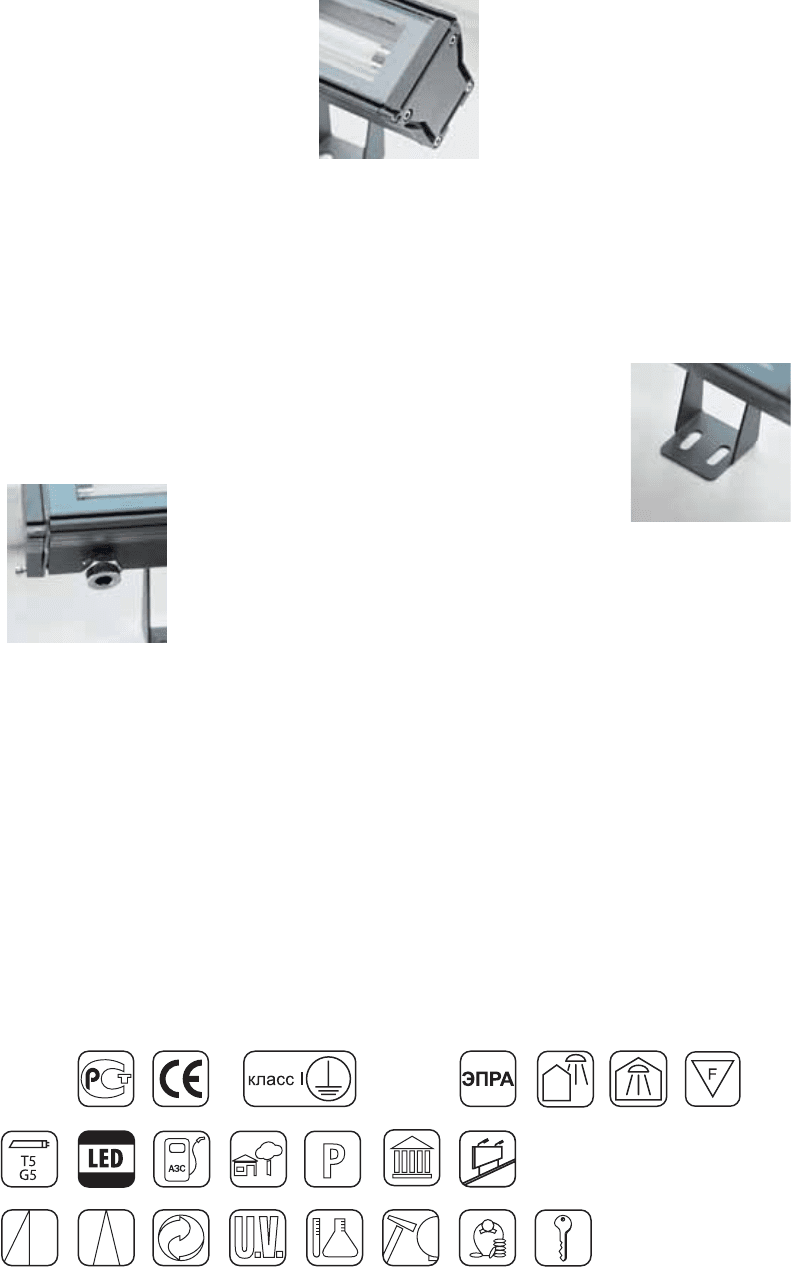

Гамма
Освещение рекламных щитов,
входов в подъезды зданий, дворовых
территорий
Конструкция
✱ Корпус, боковые крышки
и кронштейны изготовлены
из алюминия
✱ Защитное стекло силикатное
закаленное
✱ Отражатель изготовлен из
алюминиевого проката с высоким
коэффициентом отражения
✱ ПРА установлен на стальной панели,
которая вставляется в пазы корпуса
и выполнена единым блоком
с отражателем и патронами
✱ ЛДУ65-14-001– с симметричным
отражателем
✱ ЛДУ65-14-002 – с отражателем
кососвет
✱ ДДУ65 – установлены светодиоды
Кабельный ввод
Установка
и обслуживание
Боковая крышка
✱ Прожектор рекомендуется
устанавливать на поверхность
с помощью двух регулируемых
кронштейнов, входящих в комплект
поставки
✱ Конструкция предусматривает
установку прожектора на
горизонтальную, вертикальную или
наклонную поверхности
✱ Установить лампу в пазы патронов
и затем повернуть ее на 90°
✱ Для технического обслуживания
прожектора необходимо
вывернуть четыре винта
с внутренним шестигранником
S = 3, прикрепляющих ближайшую
к сальниковому вводу боковую
крышку. Снять крышку вместе с
прокладкой, выдвинуть панель
на расстояние необходимое для
отключения проводов от клеммной
колодки. Вынуть панель из корпуса
✱ Сборку прожектора производить
в обратной последовательности
Преимущества
✱ Прожектор имеет современный
дизайн
✱ Отражатель устойчив к воздействию
окружающей среды и обеспечивает
заданные светотехнические
характеристики в течение всего
срока эксплуатации
✱ Прожектора пыле-,
влагонепроницаем
✱ Возможна установка прожектора под
любым углом к поверхности
✱ Низкое потребление электроэнергии
Кронштейн установочный
Архитектурное и рекламное освещение
245
246
Гамма
Прожектор
ЛДУ65-14-001 Люминесцентная 14 G5 45 Осевая Косинусная IP65 602 1,9
трубчатая Т5
ЛДУ65-14-002 Люминесцентная 14 G5 53 Специальная Глубокая/ IP65 602 1,9
трубчатая Т5 косинусная
ЛДУ65-21-001 Люминесцентная 21 G5 45 Осевая Косинусная IP65 902 2,8
трубчатая Т5
ЛДУ65-21-002 Люминесцентная 21 G5 53 Специальная Глубокая/ IP65 902 2,8
трубчатая Т5 косинусная
ЛДУ65-24-001 Люминесцентная 24 G5 45 Осевая Косинусная IP65 602 1,9
трубчатая Т5
ЛДУ65-24-002 Люминесцентная 24 G5 53 Специальная Глубокая / IP65 602 1,9
трубчатая Т5 косинусная
ЛДУ65-28-001 Люминесцентная 28 G5 45 Осевая Косинусная IP65 1202 3,7
трубчатая Т5
ЛДУ65-28-002 Люминесцентная 28 G5 53 Специальная Глубокая/ IP65 1202 3,7
трубчатая Т5 косинусная
* КСС – см. на стр. 350.
Номинальная
мощность, Вт
Тип лампыНаименование Патрон
КПД, %
(не менее)
Тип кривой силы света (КСС)*
в гориз. пл.
в верт. пл.
(от 0 до +90°/
от 0 до –90°)

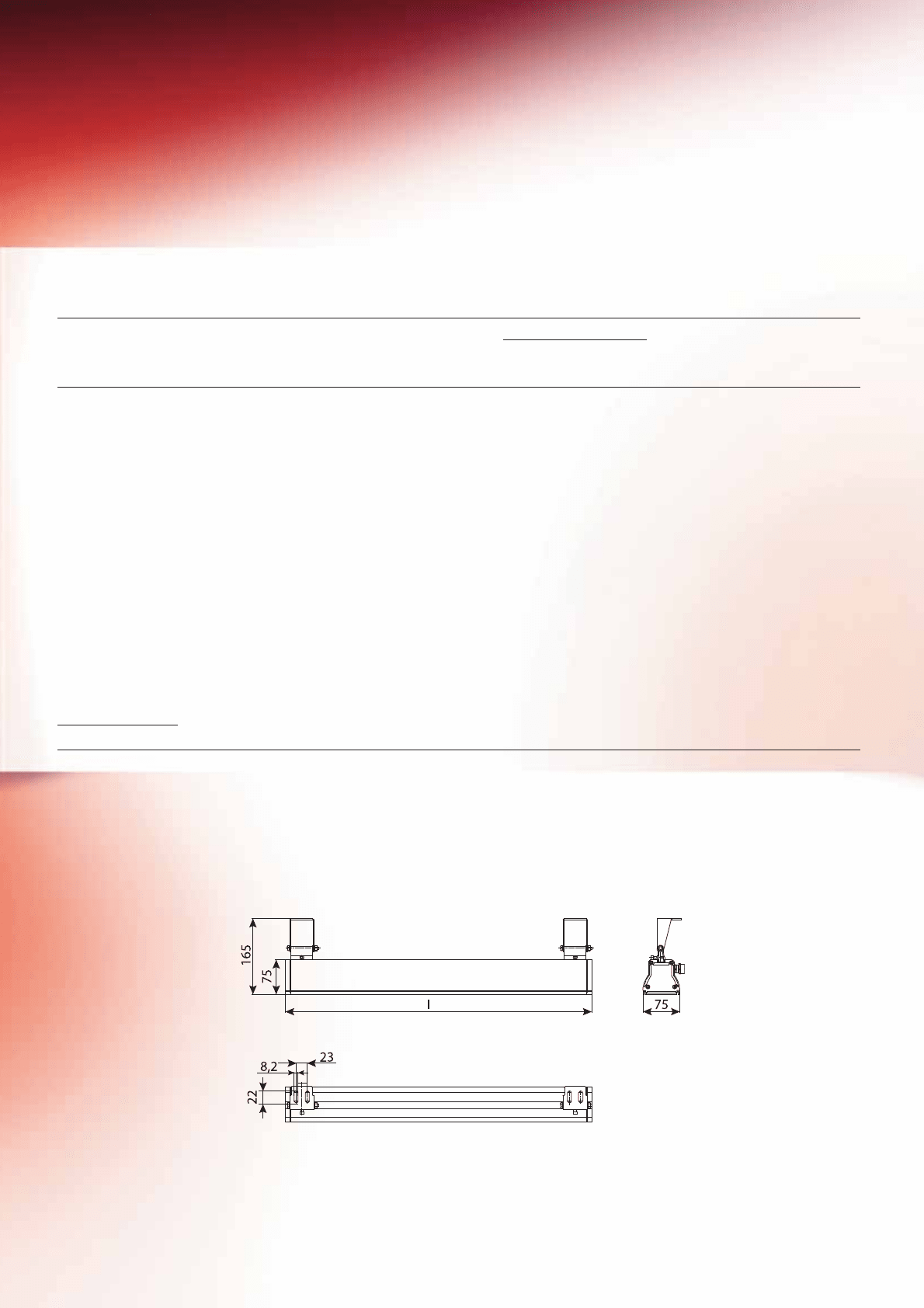

Размер
L, мм
Степень
защиты
Масса, кг
(не более)
Технические параметры
Архитектурное и рекламное освещение
ЛДУ65-35-001 Люминесцентная 35 G5 45 Осевая Косинусная IP65 1502 4,6
трубчатая Т5
ЛДУ65-35-002 Люминесцентная 35 G5 53 Специальная Глубокая/ IP65 1502 4,6
трубчатая Т5 косинусная
ЛДУ65-39-001 Люминесцентная 39 G5 45 Осевая Косинусная IP65 902 2,8
трубчатая Т5
ЛДУ65-39-002 Люминесцентная 39 G5 53 Специальная Глубокая/ IP65 902 2,8
трубчатая Т5 косинусная
ЛДУ65-49-001 Люминесцентная 49 G5 45 Осевая Косинусная IP65 1502 4,6
трубчатая Т5
ЛДУ65-49-002 Люминесцентная 49 G5 53 Специальная Глубокая/ IP65 1502 4,6
трубчатая Т5 косинусная
ЛДУ65-54-001 Люминесцентная 54 G5 45 Осевая Косинусная IP65 1202 3,7
трубчатая Т5
ЛДУ65-54-002 Люминесцентная 54 G5 53 Специальная Глубокая/ IP65 1202 3,7
трубчатая Т5 косинусная
ДДУ65-40х1,2-001 светодиод 1,2 – – – – IP65 1202 3,7
ДДУ65-40х1,2-002 светодиод 1,2 – – – – IP65 1202 3,7
* КСС – см. на стр. 350.
Номинальная
мощность, Вт
Тип лампыНаименование Патрон
КПД, %
(не менее)
Тип кривой силы света (КСС)*
в гориз. пл.
в верт. пл.
(от 0 до +90° /
от 0 до –90°)
Размер
L, мм
Степень
защиты
Масса, кг
(не более)
247
