REFRIGERATION PRODUCT RANGE

ASSEMBLING INSTRUCTIONS - REFRISTAR PROCEDURE

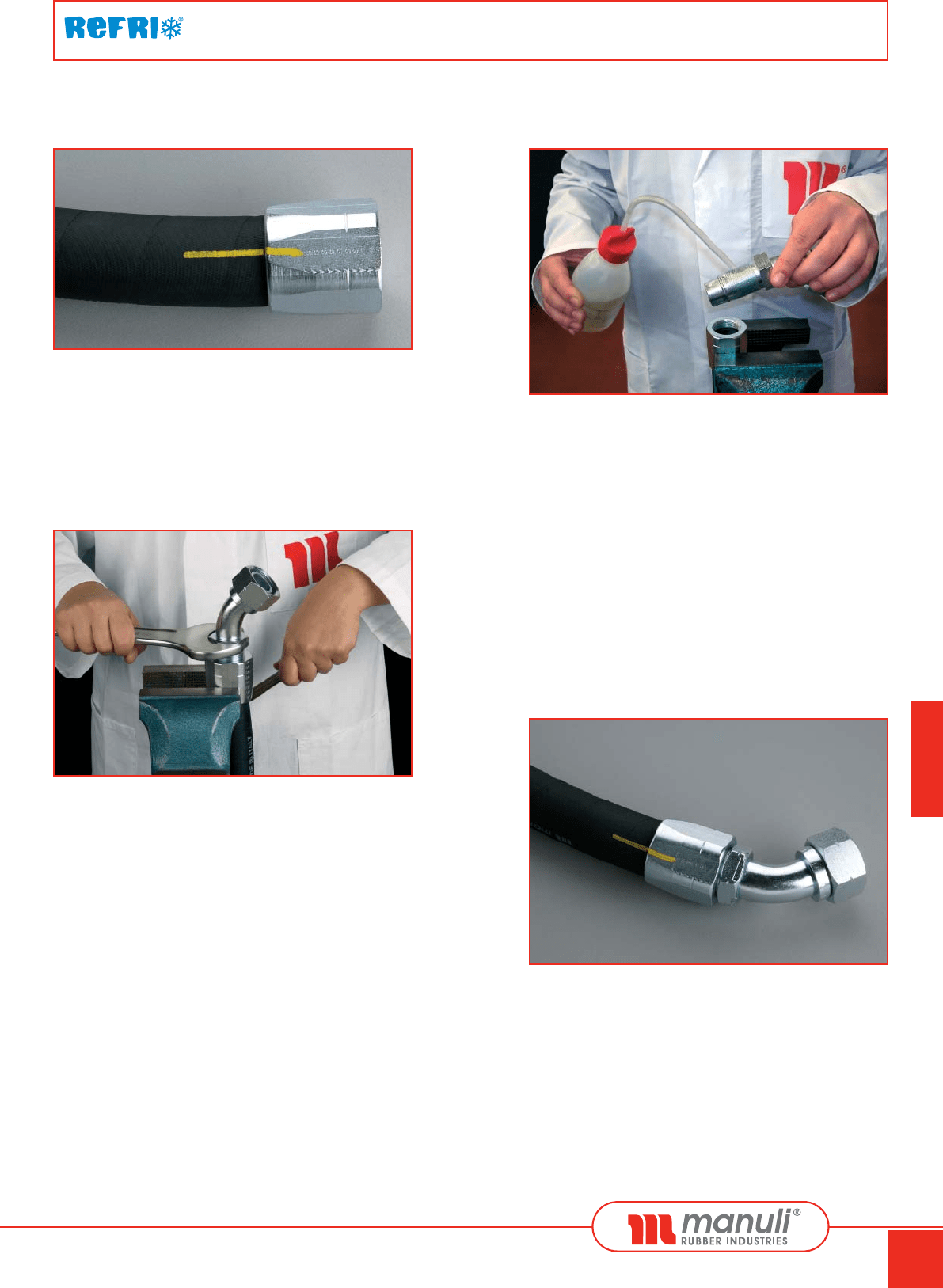

6 Mark the socket and the hose using an indelible

felt tip pen, to verify any absence of hose rotation

inside the socket during the fittings crewing.

Marque el socket y la manguera usando un lapicero

de felpa con tinta indeleble, para verificar que la

manguera no rote dentro del socket durante el

proceso de inserción del racor.

7 Position the hose complete with socket i.e. by

using a bench vise. Lubricate by a generous

amount of oil the threading and the taper of

the fitting as well as the inside of hose.

WARNING: Use the same lubricant used in

the A/C system.

Coloque la manguera completa con el socket por

ejemplo usando una prensa. Lubrique con una

generosa cantidad de aceite la superficie del cono

y del racor así como el interior de la manguera.

PRECAUCION: Utilice el mismo lubricante

usado en el sistema de aire acondicionado.

8 Insert the fitting into the hose. Press slightly

and screw by hand turning clockwise the first

threads. Then by using an appropriate spanner

or a screwspanner on the hexagon, screw the

fitting into the socket with a continuos and

constant rotation motion and verify any absence

of hose rotation inside the socket during the

fitting screwing. Complete the screwing until the

fitting reaches the bottom against the socket.

Never overtighten. Assembling is now finished.

Inserte el racor dentro de la manguera. Presione

ligeramente y atornille con la mano moviendo en

dirección a las agujas del reloj los primeros fila-

mentos. Luego usando una llave de tuercas apro-

piada sobre el hexágono, atornille el racor dentro

del socket con un movimiento de rotación conti-

nuo y constante y verifique que la manguera no

haya rotado dentro del socket durante el proceso

de inserción. Complete el ajuste hasta que el racor

llegue al fondo contra el socket. Nunca lo apriete

demasiado. El ensamble está ahora terminado.

9 It’s acceptable to leave a margin of max 3 mm

between the hexagon of the fitting and the

socket. Verify allignment.

Es aceptable dejar un margen de máximo 3 mm

entre el hexágono del racor y el socket. Verifique la

alineación.

fluid GB_SPA 279_300 10_05_2007 08:29 AM Pagina 289

290

REFRIGERATION PRODUCT RANGE

ASSEMBLING INSTRUCTIONS - REFRISTAR PROCEDURE

REFRISTAR WITH CRIMPED FITTINGS

REFRISTAR CON ACOPLES PERMANENTES

It is important that hose assemblies for A/C Vehicles (for instance off highway), A/C Buses and

Mobile Refrigeration using Manuli Hose, Ferrules & Fittings are manufactured to the procedures below:

Es importante que los ensambles de mangueras para aire acondicionado para vehículos (por ejemplo para

equipos fuera de carretera), aire acondicionado para buses y refrigeración móvil usando Mangueras,

Casquillos y Acoples/racores Manuli sean fabricados según los siguientes procedimientos:

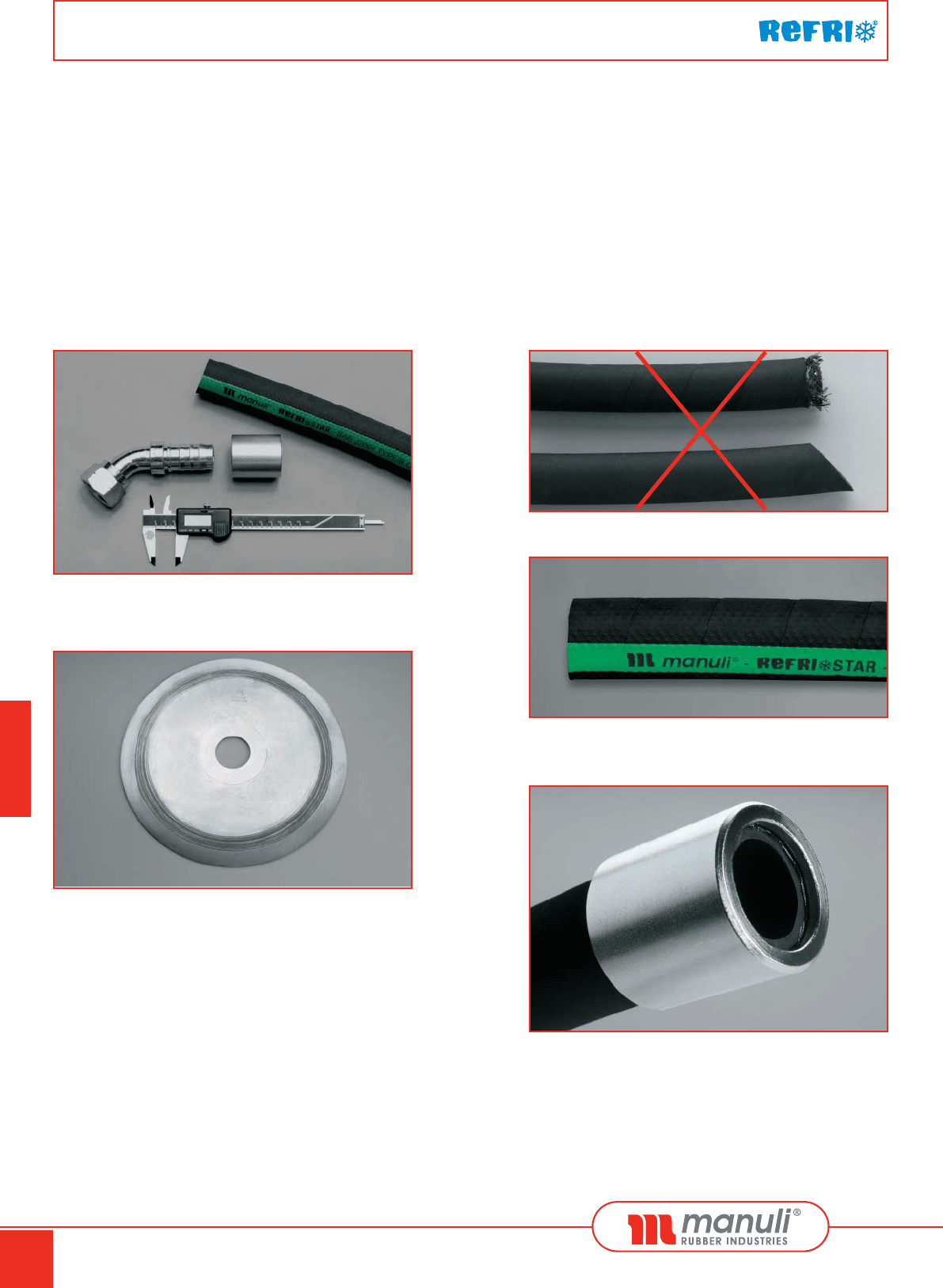

1 Check the dimensions of the components.

Verifique las dimensiones de los componentes.

4 Cut the hose by using a proper sharpened disc

(see fig. 4), do not use an abrasive disc. The

hose must be square and clean cut. Avoid cutting

the hose not perpendicularly or cutting the hose

causing damages on its wire braid (see fig. 2, 3)

for a proper cutting hose operation. Clean the

hose carefully from any cutting residue.

Corte la manguera usando el disco afilado apropiado

(ver fig. 4). No use un disco abrasivo. La manguera

debe estar cortada a escuadra y limpia. Asegúrese

que el corte de la manguera sea perpendicular y

evite que el corte de la manguera cause daños en

sus alambres (ver fig. 2,3) para una operación

apropiada de corte de la manguera. Limpie cuidado-

samente la manguera de cualquier residuo de corte.

5 Place the ferrule on the flexible hose in such a

way that the tooth comes contact with the end

of the hose that has been cut.

Coloque el casquillo en la manguera flexible de tal

manera que los dientes hagan contacto con la punta

de la manguera que ha sido cortada.

YES

fluid GB_SPA 279_300 10_05_2007 08:29 AM Pagina 290

291

REFRIGERATION PRODUCT RANGE

ASSEMBLING INSTRUCTIONS - REFRISTAR PROCEDURE

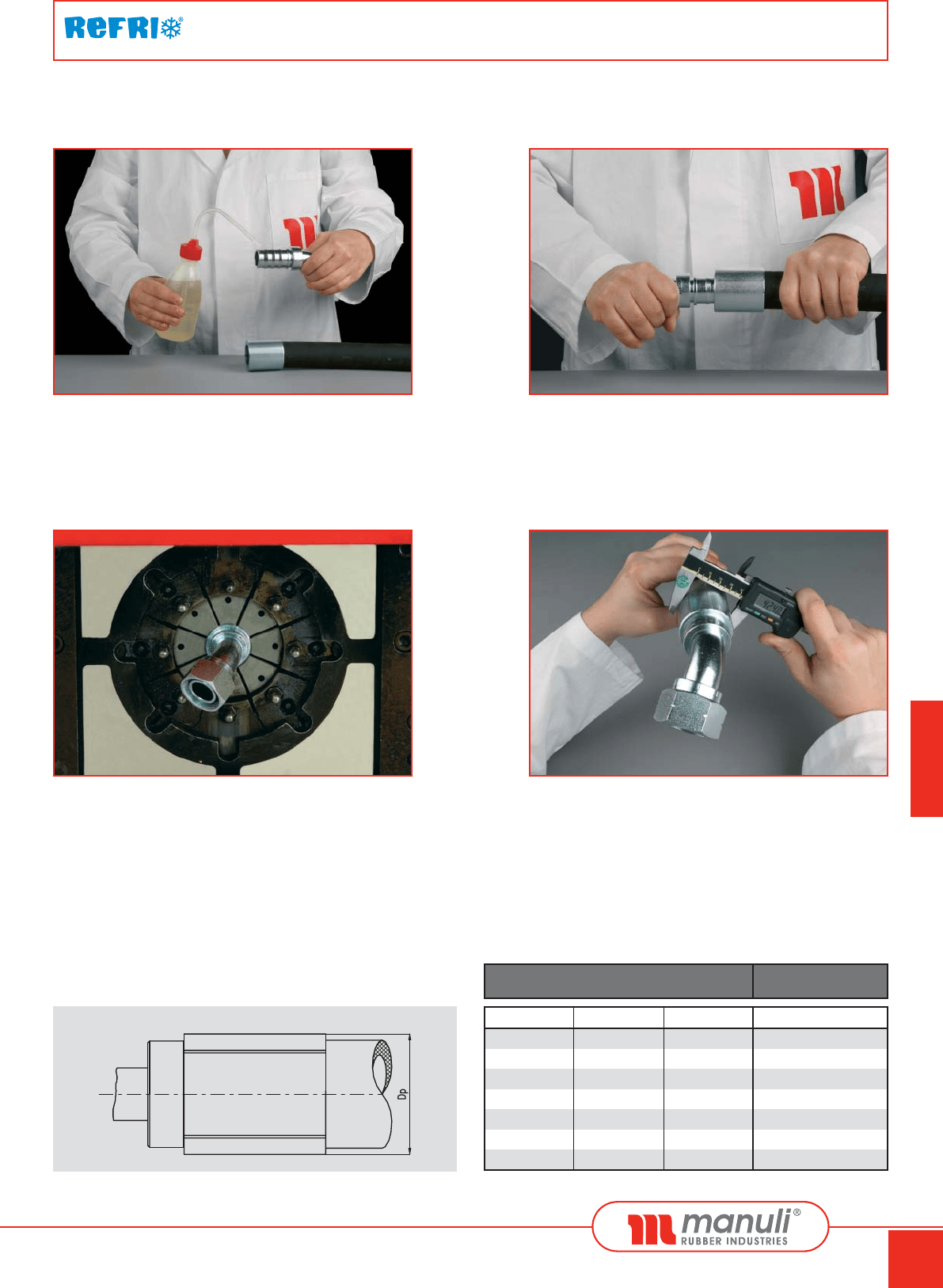

6 Lubricate the end of the coupling joint with the

same oil used in the air conditioning system.

Lubrique la punta del racor con el mismo aceite

usado en el sistema de aire acondicionado.

7 Find the correct orientation and insert completely

the fitting into the hose.

Encuentre la orientación correcta e inserte

completamente el racor en la manguera.

8 Set up the crimping machine selecting the

dieset that is closed to the dimension specified.

Crimp to the specified diameter. Ensure the

dies fully covers the ferrule length.

Acondicione la máquina crimpadora seleccionando

el conjunto de dados que más se acerque a la

dimensión especificada. Crimpe al diámetro

especificado. Asegúrese que los dados cubran

totalmente la longitud del casquillo.

9 Inspect the crimping dimension using a calibra-

ted vernier. Check the diameter at the centre of

the ferrule following the values on the table b.

Inspeccione la dimensión de crimpado usando un

vernier calibrado. Verifique el diámetro en el centro

del casquillo siguiendo los valores de la tabla b.

5 - 04 3/16" 15,2

8 - 06 5/16" 20,2

10 - 08 13/32" 21,3

12 - 10 1/2" 26,0

16 - 12 5/8" 30,8

22 - 16 7/8" 34,4

28 - 20 1.1/8" 42,5

HOSE SIZE Dp (± 0,1 mm)

DN Dash Inch mm

Table b / Tabla b

fluid GB_SPA 279_300 10_05_2007 08:29 AM Pagina 291

292

REFRIGERATION PRODUCT RANGE

ASSEMBLING INSTRUCTIONS - REFRIFAST PROCEDURE

REFRIFAST WITH ONE-PIECE CRIMPED FITTINGS

REFRIFAST CON RACOR PRENSADO EN UNA PIEZA

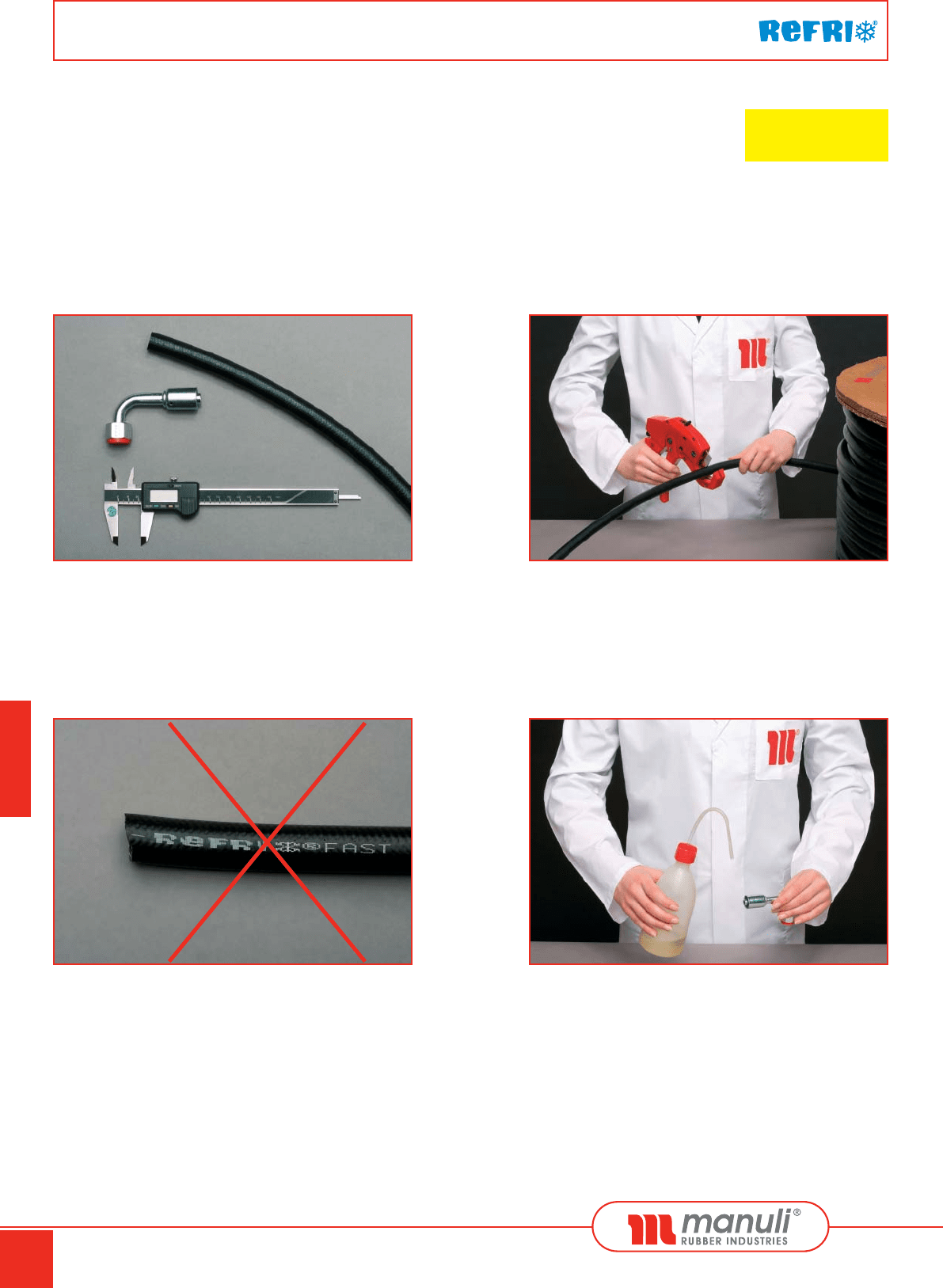

The fitting operations are extremely simple, and consist of the following procedures:

El montaje es extremadamente simple y consiste en los siguientes procedimientos:

1 Check the dimensions of the components.

Compruebe las dimensiones de los componentes.

2 Cut the end of the hose in a perpendicular

direction, using the manual cutter.

Corte la manguera en dirección perpendicular,

usando el cortador manual.

4 Lubrificate the end of the coupling joint with

the same oil used in the air conditioning

system.

Lubrique los extremos (mangueras y racores)

con el mismo aceite usado en el sistema del aire

acondicionado.

3 Verify the end of the hose to be cut in a

perpendicular direction.

Verifique que la manguera ha sido cortada en

dirección perpendicular.

NEW

fluid GB_SPA 279_300 10_05_2007 08:29 AM Pagina 292

293

REFRIGERATION PRODUCT RANGE

ASSEMBLING INSTRUCTIONS - REFRIFAST PROCEDURE

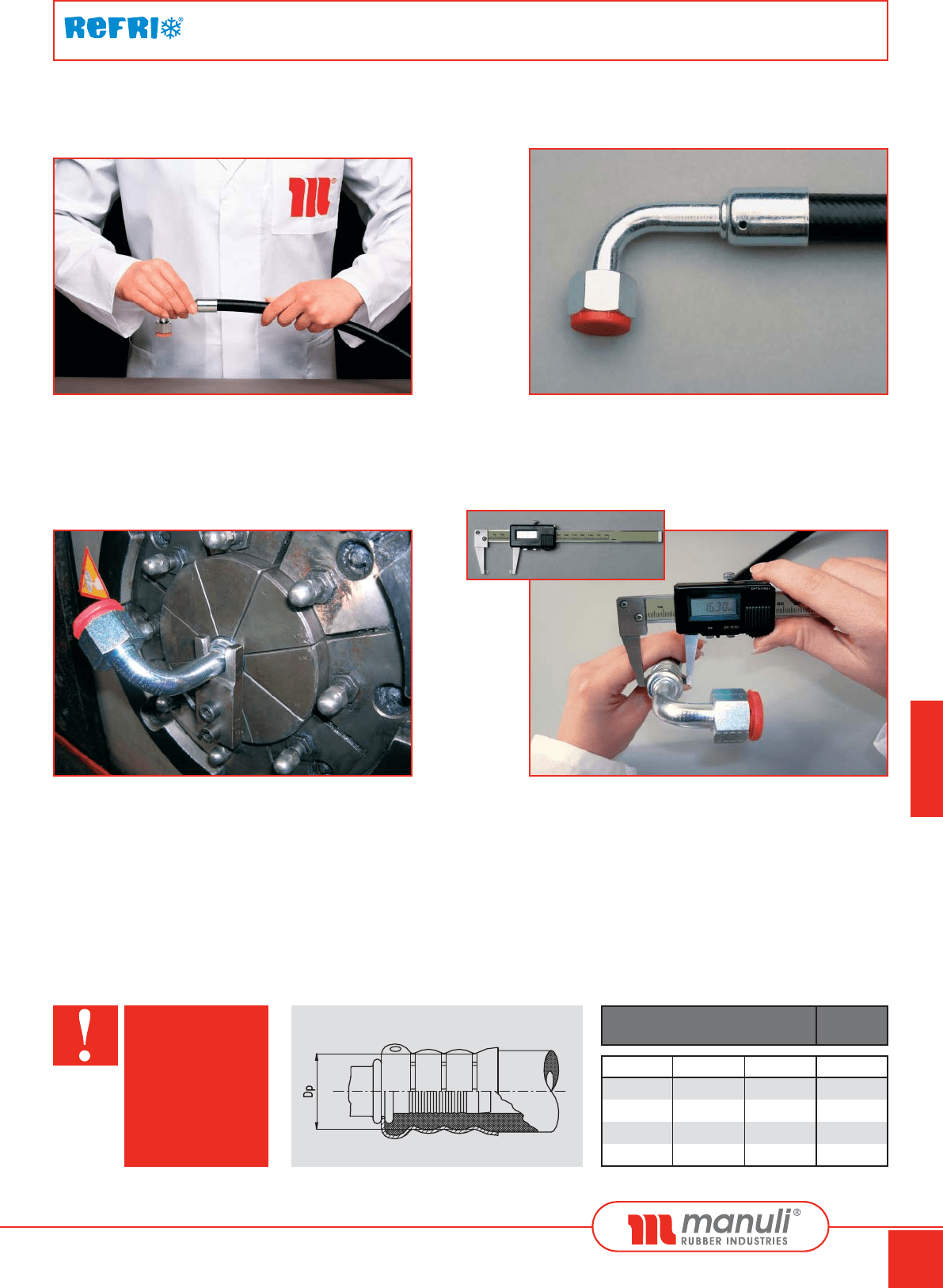

5 Find the correct orientation and insert

completely the fitting into the hose.

Compruebe la orientación correcta e inserte

completamente el racor en la manguera.

6 Check the correct position of the hose through

the proper hole in the ferrule.

Compruebe la correcta posición de la manguera a

través del orificio en el casquillo.

7 Set up the criping machine selecting the die set

that is closed to the dimension specified

diameter. Place the fitting on the proper

positioner to ensure that it is in the correct

position (table c).

Prepara la máquina seleccionando las mordazas

adecuadas para prensar el diámetro especificado.

Ponga el racor en la máquina y verifique que está

en la posición correcta (tabla c).

8 Inspect the crimping dimension using the

proper calibrated vernier. Check the dimensions

following the values in table c.

Inspeccione el diámetro de prensado usando el

nonio el calibrado apropiado. Compruebe las

dimensiones que siguiendo los valores en la tabla c.

8 - 06 5/16" 14,8

10 - 08 13/32" 16,3

12 - 10 1/2" 18,8

16 - 12 5/8" 21,1

HOSE SIZE

± 0,2 mm

DN Dash Inch mm

Table c / Tabla c

Strictly use Manuli

die-sets bubble

crimping.

Usar estrictamente

mordazas Manuli

para prensado con

burbuja.

fluid GB_SPA 279_300 10_05_2007 08:29 AM Pagina 293

294

fluid GB_SPA 279_300 10_05_2007 08:29 AM Pagina 294

295

REFRIGERATION

HOSES

fluid GB_SPA 279_300 10_05_2007 08:29 AM Pagina 295

296

REFRIGERATION HOSES

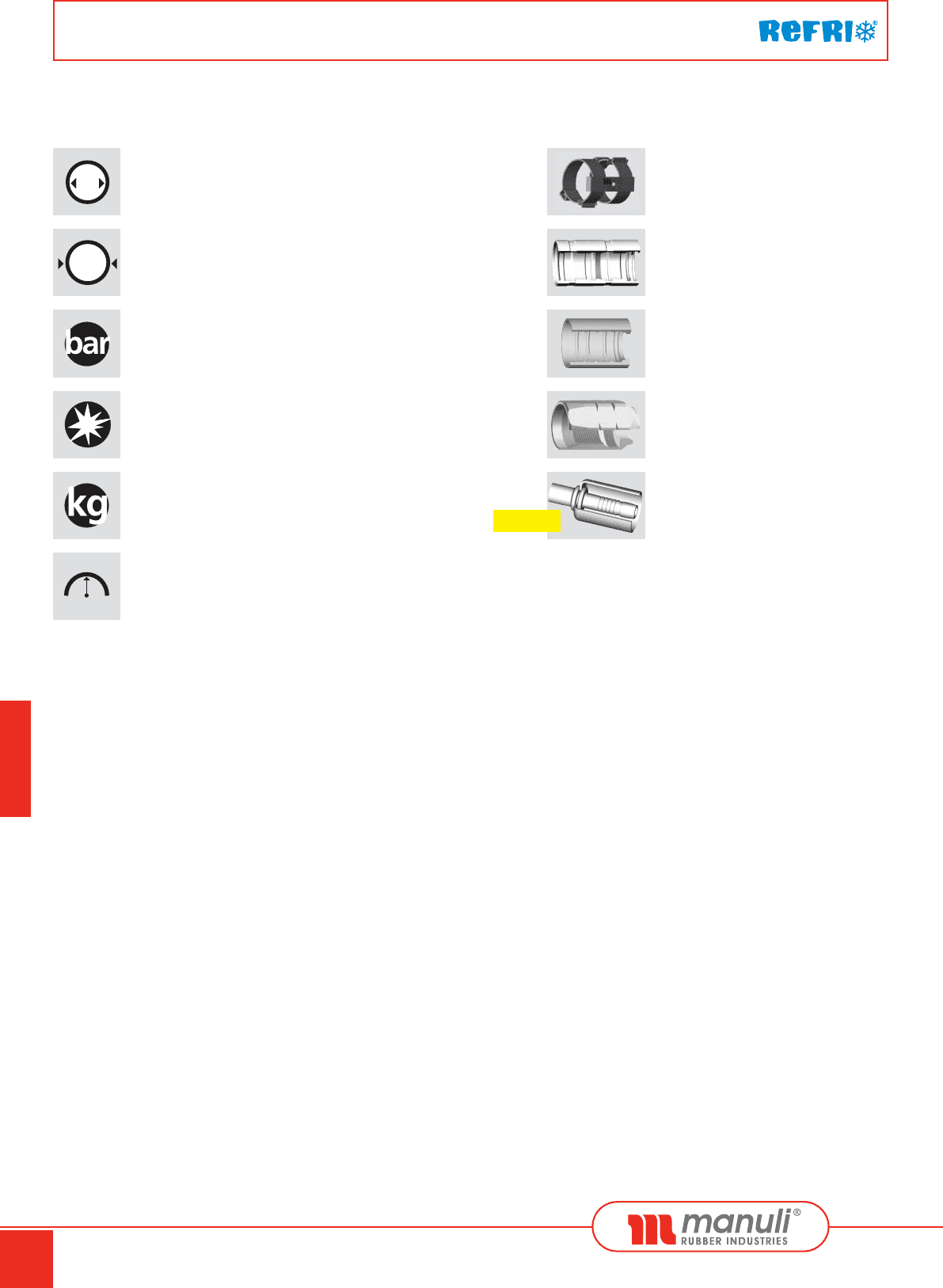

LEGEND OF SYMBOL

Inside Diameter (I.D.)

Diámetro interno (I.D.)

Outside Diameter (O.D.)

Diámetro externo (O.D.)

Reusable ferrule for Refristar

Casquillo reusable para Refristar

One piece fitting for Refrifast

Conexion en una pieza para

Refrifast

Crimp ferrule for Refristar

Casquillo para crimpar Refristar

Refrimaster clamp

Abrazadera Refrimaster

Refrimaster ferrule

Casquillo Refrimaster

Minimum bend radius

Radio mínimo de curvatura

Burst pressure

Presión de estallamiento

All dimension given in this catalogue can be modified at any moment without notice.

No responsibility is undertaken when our products are used incorrectly or wrongly fitted.

No parts of this book may be reproduced or transmitted, in any form or by any means, or otherwise without

prior permission of the publisher.

Todas las dimensiones dadas en este catálogo pueden ser modificadas en cualquier momento sin previo aviso.

Ninguna responsabilidad es asumida cuando nuestros productos son usados incorrectamente o ensamblados

erróneamente.

Ninguna parte de este libro puede ser reproducida o transmitida, en cualquier forma o por cualquier medio, o de

otra manera sin el permiso previo del autor.

Weight

Peso

Working pressure

Presión de trabajo

NEW

fluid GB_SPA 279_300 10_05_2007 08:29 AM Pagina 296

297

SAE J2064 TYPE E

KEY PERFORMANCE CARACTERISTICAS ESPECIALES

Universal hose, compatible with the most common refrigerants and compressor lubricants



Low

permeability to refrigerant fluid



Compact dimensions



Low weight and high flexibility



Field

attachable and crimped solutions available with Frigoclic

insert

Manguera universal, compatible con los mas comunes refrigerantes y lubricantes para compresores



Baja permeabilidad al fluido refrigerante



Dimensiones compactas



Bajo peso, alta flexibilidad



Baja

transmisión de ruido



Gama de racores integrados con inserto Frigoclic

estandarizado

SPECIFICATIONS: SAE J2064 Type E Class I

MAIN APPLICATIONS: Mobile refrigeration and air

conditioning systems: bus, off highway equipment

CONSTRUCTION:

TUBE: high temperature resistant thermoplastic (PA) veneer

REINFORCEMENT: one textile braid

COVER: high temperature and environmental resistant

syntethic rubber (EPDM)

REFRIGERANTS: Compatibility with a wide range of

refrigerants (eg. R134a, R404A, R407C)

LUBRICANTS: Compatibility with the most common

compressor lubricants (e.g. PAG, POE, Mineral Oils)

CONTINUOUS WORKING TEMPERATURE:

-40°C / +125°C -40°F / +257°F

MAX. PEAK TEMPERATURE: +140°C +284°F

ESPECIFICACIONES: SAE J2064 Tipo E Clase I

PRINCIPALES APLICACIONES: Refrigeración móvil y sistemas de

aire acondicionado en: bus, equipo fuera de carretera

CONSTRUCCION:

TUBO: termoplástico resistente a las altas temperaturas (PA)

REFUERZO: una trenza textil

CUBIERTA: caucho sintético resistente a las altas temperaturas y

al ambiente (EPDM)

REFRIGERANTES: Compatibilidad con un amplio rango de

refrigerantes (ej. R134a, R404A, R407C)

LUBRICANTES: Compatibilidad con los lubricantes de

compresores más comunes (ej. PAG, POE, Aceites Minerales)

TEMPERATURA DE TRABAJO CONTINUO:

-40°C / +125°C -40°F / +257°F

PICO MAXIMO DE TEMPERATURA: +140°C +284°F

STANDARD

PART. REF.

HOSE SIZE

WORKING

PRESSURE

O.D.I.D.

BURST

PRESSURE

WEIGHT

MIN. BEND

RADIUS

H090020080085 8 - 06 5/16” 8,0 12,7 35 > 250 90 40,0

H090020100085 10 - 08 13/32” 10,5 16,0 35 > 250 140 50,0

H090020130085 13 - 10 1/2” 13,0 18,1 35 > 150 160 80,0

H090020160085 16 - 12 5/8” 16,0 21,7 35 > 150 200 90,0

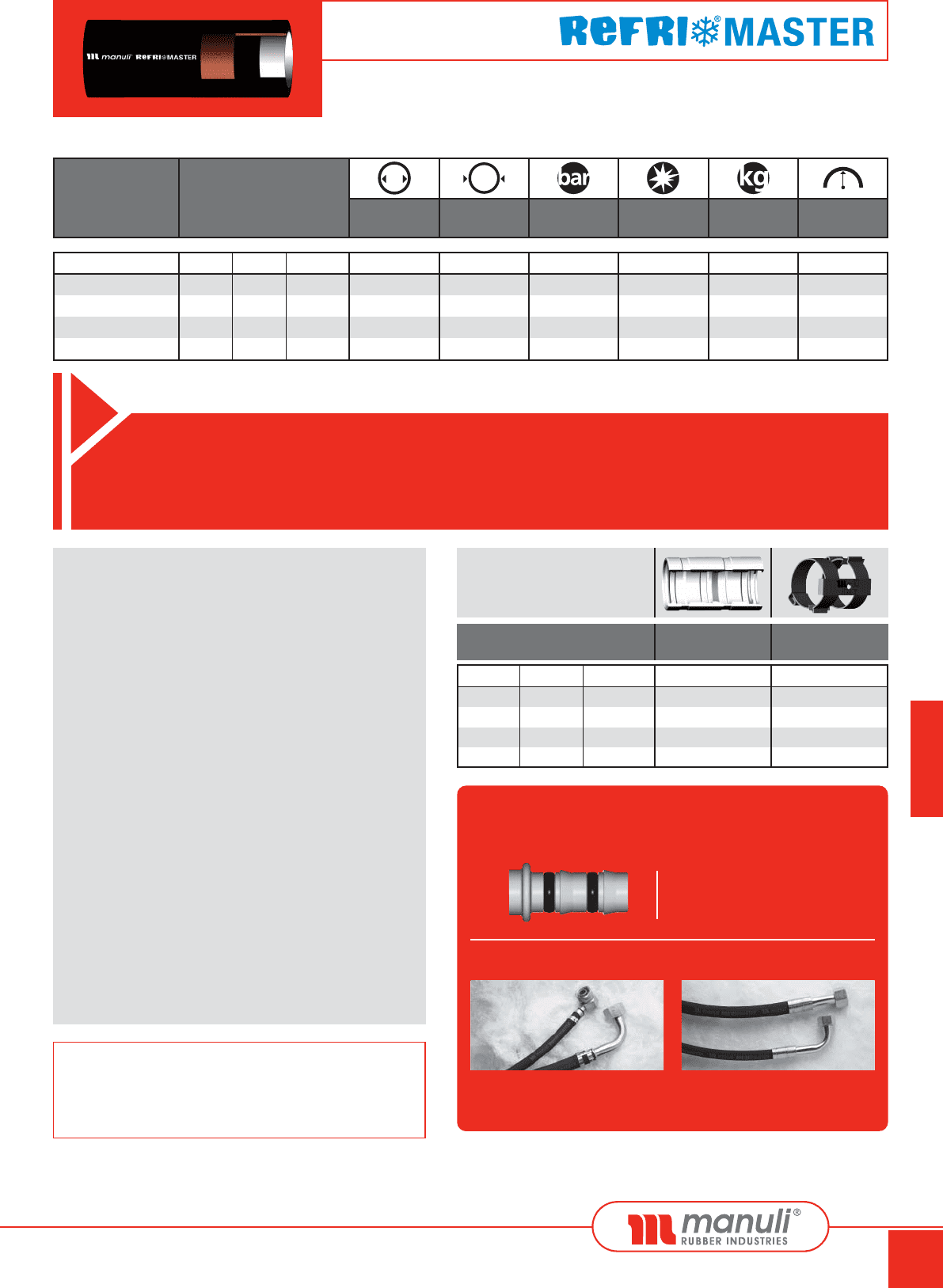

DN Dash inch mm mm bar bar g/m mm

NOTE: Guaranteed performance only with our fittings.

Comportamiento garantizado solamente con nuestras conexiones.

CODE

C00700-06

C00700-08

C00700-10

C00700-12

DASH INCH

HOSE SIZE REFRIMASTER REFRIMASTER

FERRULE CLAMP

- 06

- 08

- 10

- 12

5/16”

13/32”

1/2”

5/8”

CODE

C01000-06

C01000-08

C01000-10

C01000-12

FRIGOCLIC

guarantee of sealing / garantía de sellado

field attachable clamp

abrazadera instalable en campo

crimped ferrule

casquillo para crimpado

TWO coupling solutions for any applications

DOS soluciones de acoplado acorde a requerimientos

Fittings compatible with Refrimaster

Racores compatibles con Refrimaster

ONE insert

UN SOLO

inserto

쒆

WARNING:

Ask MRI about other refrigerants and lubrificants

PRECAUCION:

Pregunte a MRI acerca de otros refrigerantes y lubricantes

Standard Packaging: wrapped coil

For information about alternative carton reel packagings, please

visit Manuli web site or contact Manuli Sales Representatives.

EEmmbbaallaajjee eessttáánnddaarr::

rollo envuelto

Para información sobre la alternativa de bobina de cartón, por favor

visite la web de Manuli o contacte con el Representante Manuli.

fluid GB_SPA 279_300 10_05_2007 08:29 AM Pagina 297

298

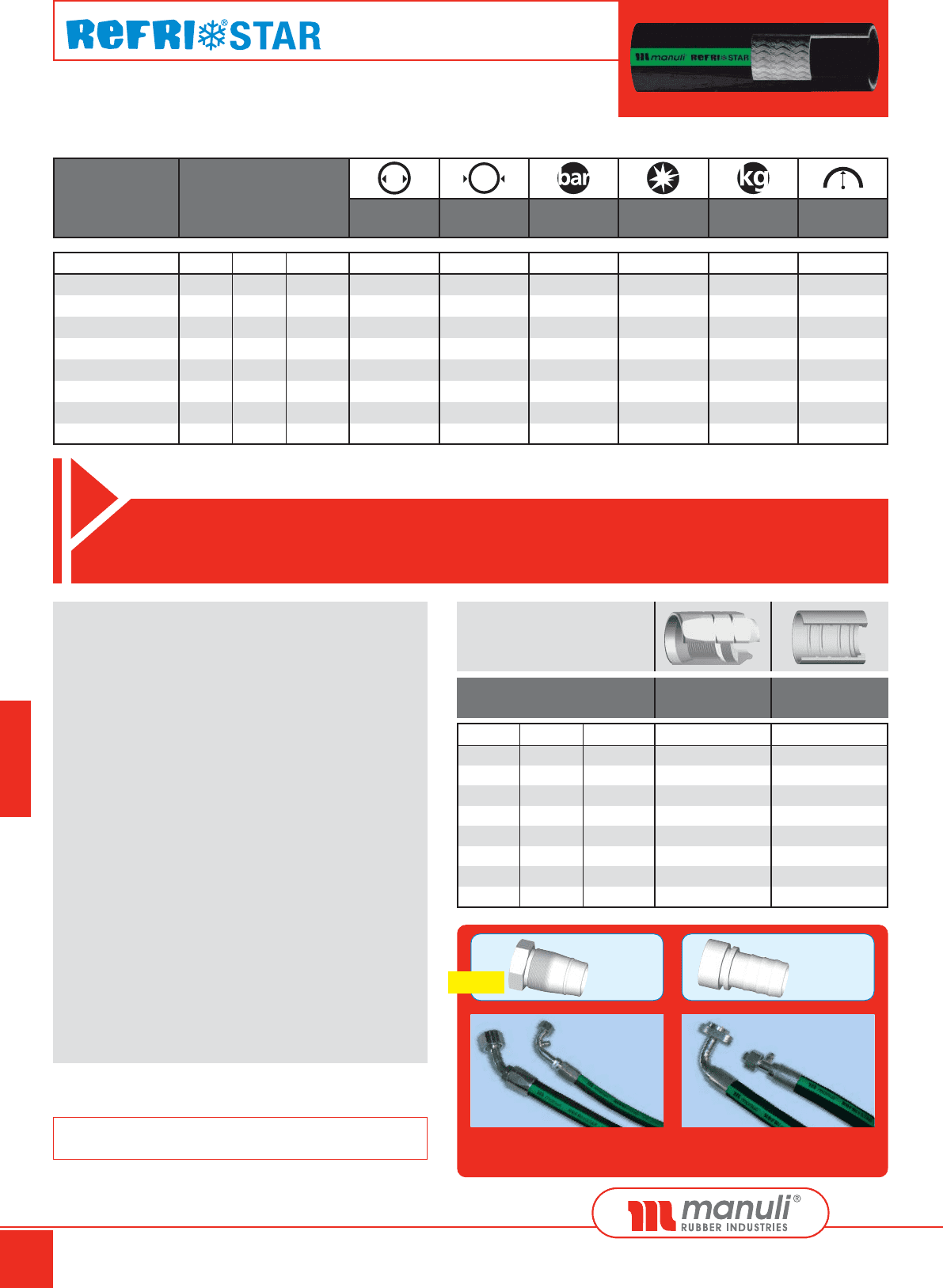

SAE J2064 TYPE B

KEY PERFORMANCE CARACTERISTICAS ESPECIALES

Low permeability



High flexibility



Compatible with the most common refrigerant and compressor

lubricants

Baja permeabilidad • Alta flexibilidad



Compatible con los ms comunes refrigerantes y lubricantes para

compresor

SPECIFICATIONS: SAE J2064 Type B Class I

MAIN APPLICATIONS: Bus and off-highway equipments air

conditioning systems

CONSTRUCTION:

TUBE: low permeability to the refrigerant fluid and wide

compatibility with the most common compressor lubricant (IIR)

REINFORCEMENT: one steel wire braid

COVER: high temperature and environmental resistant syntethic

rubber (CSM)

REFRIGERANTS: Compatibility with a wide range of refrigerants

(eg. R134a, R404A, R407C)

LUBRICANTS: Compatibility with the most common compressor

lubricants (e.g. PAG, POE, Mineral Oils)

CONTINUOUS WORKING TEMPERATURE:

-40°C / +125°C -40°F / +257°F

ESPECIFICACIONES: SAE J2064 Tipo B Clase I0

PRINCIPALES APLICACIONES: Sistemas de aire acondicionado en buses

y equipo fuera de carretera

CONSTRUCCION:

TUBO: baja permeabilidad al fluido refrigerante y amplia compatibilidad

con los ms comunes lubricantes para compresor (IIR)

FEFUERZO: una trenza de acero

CUBIERTA: caucho sintético resistente a las altas temperaturas y al

ambiente (CSM)

REFRIGERANTES: Compatibilidad con una amplia gama de refrigerantes

(ej. R134a, R404A, R407C)

LUBRICANTES: Compatibilidad con los lubricantes de compresores más

comunes (ej. PAG, POE, Aceites Minerales)

TEMPERATURA DE TRABAJO CONTINUO:

-40°C / +125°C -40°F / +257°F

NOTE: Guaranteed performance only with our fittings.

Comportamiento garantizado solamente con nuestras conexiones.

CODE

K00400-04

K00400-06

K00400-08

K00400-10

K00400-12

K00400-16

K00400-20

K00400-24

DASH INCH

HOSE SIZE

STAR-FIT FERRULE STAR-CRIMP FERRULE

(Reusable solution) (Crimped solution)

- 04

- 06

- 08

- 10

- 12

- 16

- 20

- 24

3/16”

5/16”

13/32”

1/2”

5/8”

7/8”

1.1/8”

1.3/8”

CODE

C00300-04

C00300-06

C00300-08

C00300-10

C00300-12

C00300-16

C00300-20

WARNING:

Ask MRI about other refrigerants and lubrificants

PRECAUCION:

Pregunte a MRI acerca de otros refrigerantes y lubricantes

STANDARD

PART. REF.

HOSE SIZE

WORKING

PRESSURE

O.D.I.D.

BURST

PRESSURE

WEIGHT

MIN. BEND

RADIUS

H01110005M900 5 - 04 3/16” 4,8 13,0 35 > 150 210 85,0

H01110008M900 8 - 06 5/16” 8,0 17,2 35 > 150 320 85,0

H01110010M900 10 - 08 13/32” 10,5 19,3 35 > 150 370 95,0

H01110012M900 12 - 10 1/2” 12,7 23,4 35 > 150 530 115,0

H01110016M900 16 - 12 5/8” 16,0 27,3 35 > 150 675 135,0

H01110022M900 22 - 16 7/8” 22,0 31,2 35 > 150 705 155,0

H01110028M900 28 - 20 1.1/8” 28,0 38,0 35 > 150 930 190,0

H01110035M900 35 - 24 1.3/8” 35,0 45,0 35 > 150 980 230,0

DN Dash inch mm mm bar bar g/m mm

Standard Packaging: wrapped coil

EEmmbbaallaajjee eessttáánnddaarr::

rollo envuelto

TWO coupling solutions for any applications

DOS soluciones de acoplado acorde a requerimientos

STAR-CRIMP

STAR-FIT

Patent

pending

NEW

reusable solution

solución reusable

crimped solution

solución crimpado

fluid GB_SPA 279_300 10_05_2007 08:29 AM Pagina 298
