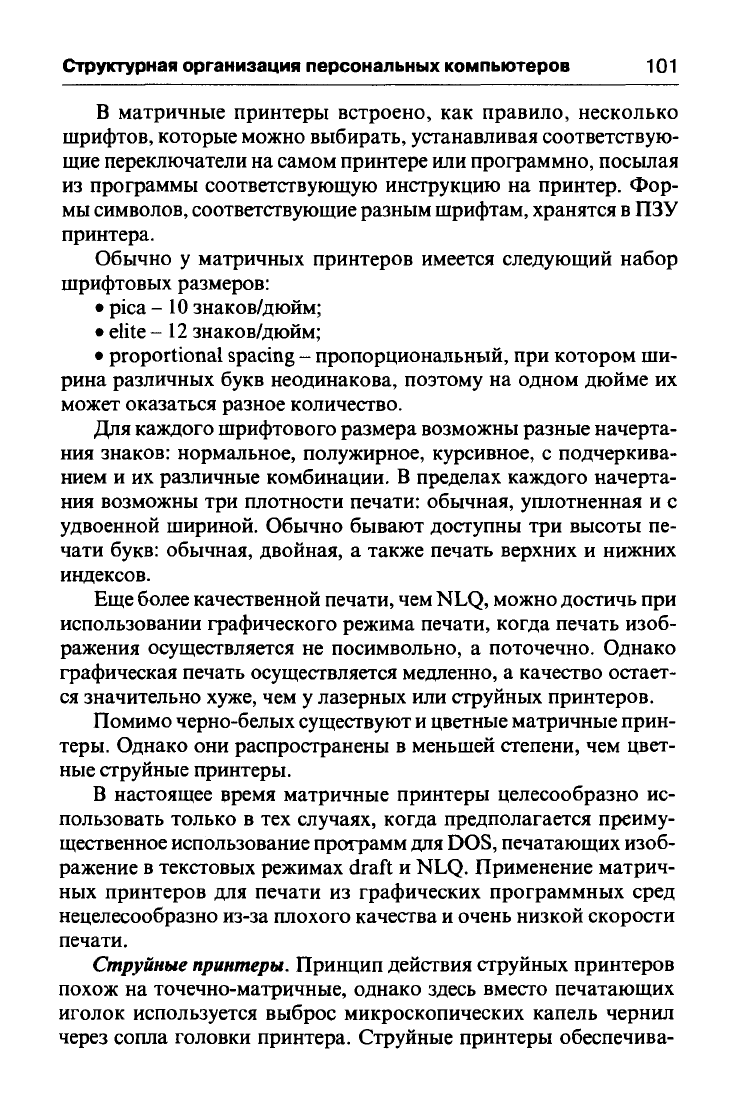

Структурная организация персональных компьютеров 101

В матричные принтеры встроено, как правило, несколько

шрифтов, которые можно выбирать, устанавливая соответствую-

щие переключатели на самом принтере или программно, посылая

из программы соответствующую инструкцию на принтер. Фор-

мы символов, соответствующие разным шрифтам, хранятся в ПЗУ

принтера.

Обычно у матричных принтеров имеется следующий набор

шрифтовых размеров:

• pica - 10 знаков/дюйм;

• elite - 12 знаков/дюйм;

• proportional spacing - пропорциональный, при котором ши-

рина различных букв неодинакова, поэтому на одном дюйме их

может оказаться разное количество.

Для каждого шрифтового размера возможны разные начерта-

ния знаков: нормальное, полужирное, курсивное, с подчеркива-

нием и их различные комбинации. В пределах каждого начерта-

ния возможны три плотности печати: обычная, уплотненная и с

удвоенной шириной. Обычно бывают доступны три высоты пе-

чати букв: обычная, двойная, а также печать верхних и нижних

индексов.

Еще более качественной печати, чем NLQ, можно достичь при

использовании графического режима печати, когда печать изоб-

ражения осуществляется не посимвольно, а поточечно. Однако

графическая печать осуществляется медленно, а качество остает-

ся значительно хуже, чем у лазерных или струйных принтеров.

Помимо черно-белых существуют и цветные матричные прин-

теры. Однако они распространены в меньшей степени, чем цвет-

ные струйные принтеры.

В настоящее время матричные принтеры целесообразно ис-

пользовать только в тех случаях, когда предполагается преиму-

щественное использование программ для

DOS,

печатающих изоб-

ражение в текстовых режимах draft и NLQ. Применение матрич-

ных принтеров для печати из графических программных сред

нецелесообразно из-за плохого качества и очень низкой скорости

печати.

Струйные

принтеры.

Принцип действия струйных принтеров

похож на точечно-матричные, однако здесь вместо печатающих

иголок используется выброс микроскопических капель чернил

через сопла головки принтера. Струйные принтеры обеспечива-

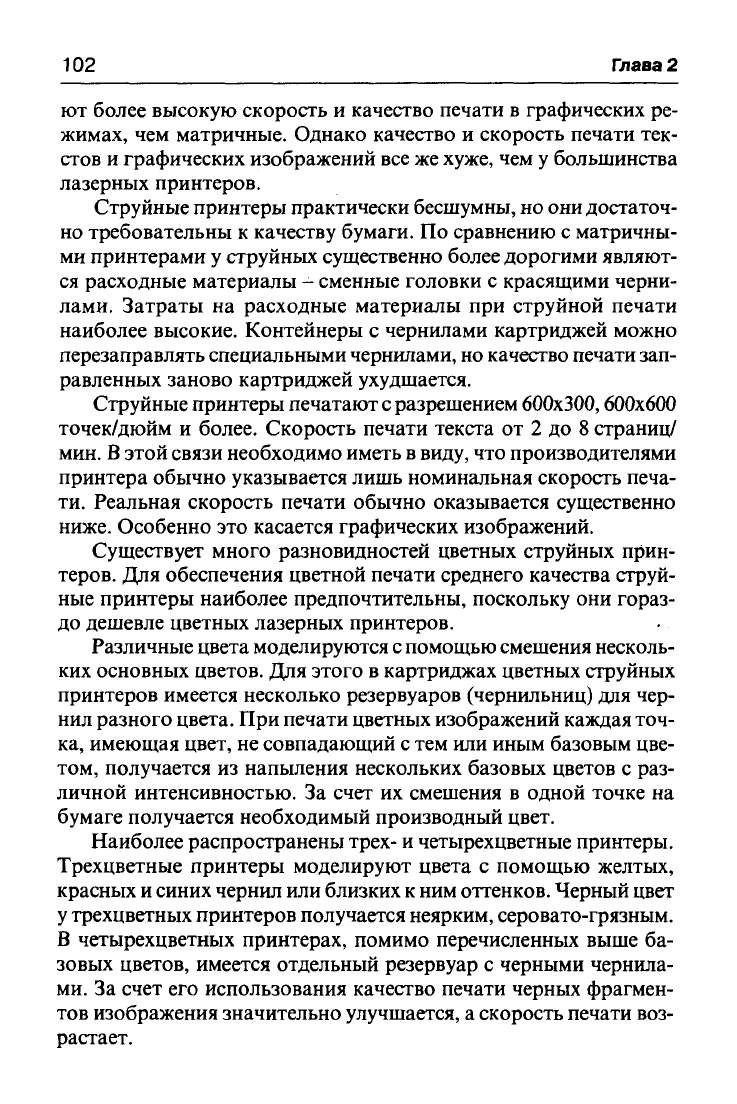

102

Глава 2

ют более высокую скорость и качество печати в графических ре-

жимах, чем матричные. Однако качество и скорость печати тек-

стов и графических изображений все же

хуже,

чем у большинства

лазерных принтеров.

Струйные принтеры практически бесшумны, но они достаточ-

но требовательны к качеству бумаги. По сравнению с матричны-

ми принтерами у струйных существенно более дорогими являют-

ся расходные материалы - сменные головки с красящими черни-

лами. Затраты на расходные материалы при струйной печати

наиболее высокие. Контейнеры с чернилами картриджей можно

перезаправлять специальными чернилами, но качество печати зап-

равленных заново картриджей ухудшается.

Струйные принтеры печатают

разрешением 600x300,600x600

точек/дюйм и более. Скорость печати текста от 2 до 8 страниц/

мин.

этой связи необходимо иметь в виду, что производителями

принтера обычно указывается лишь номинальная скорость печа-

ти.

Реальная скорость печати обычно оказывается существенно

ниже. Особенно это касается графических изображений.

Существует много разновидностей цветных струйных прин-

теров. Для обеспечения цветной печати среднего качества струй-

ные принтеры наиболее предпочтительны, поскольку они гораз-

до дешевле цветных лазерных принтеров.

Различные цвета моделируются

помощью смешения несколь-

ких основных цветов. Для этого в картриджах цветных струйных

принтеров имеется несколько резервуаров (чернильниц) для чер-

нил разного цвета. При печати цветных изображений каждая точ-

ка, имеющая цвет, не совпадающий с тем или иным базовым цве-

том, получается из напыления нескольких базовых цветов с раз-

личной интенсивностью. За счет их смешения в одной точке на

бумаге получается необходимый производный цвет.

Наиболее распространены трех- и четырехцветные принтеры.

Трехцветные принтеры моделируют цвета с помощью желтых,

красных и синих чернил или близких к ним оттенков. Черный цвет

трехцветных принтеров получается неярким, серовато-грязным.

В четырехцветных принтерах, помимо перечисленных выше ба-

зовых цветов, имеется отдельный резервуар с черными чернила-

ми.

За счет его использования качество печати черных фрагмен-

тов изображения значительно улучшается, а скорость печати воз-

растает.

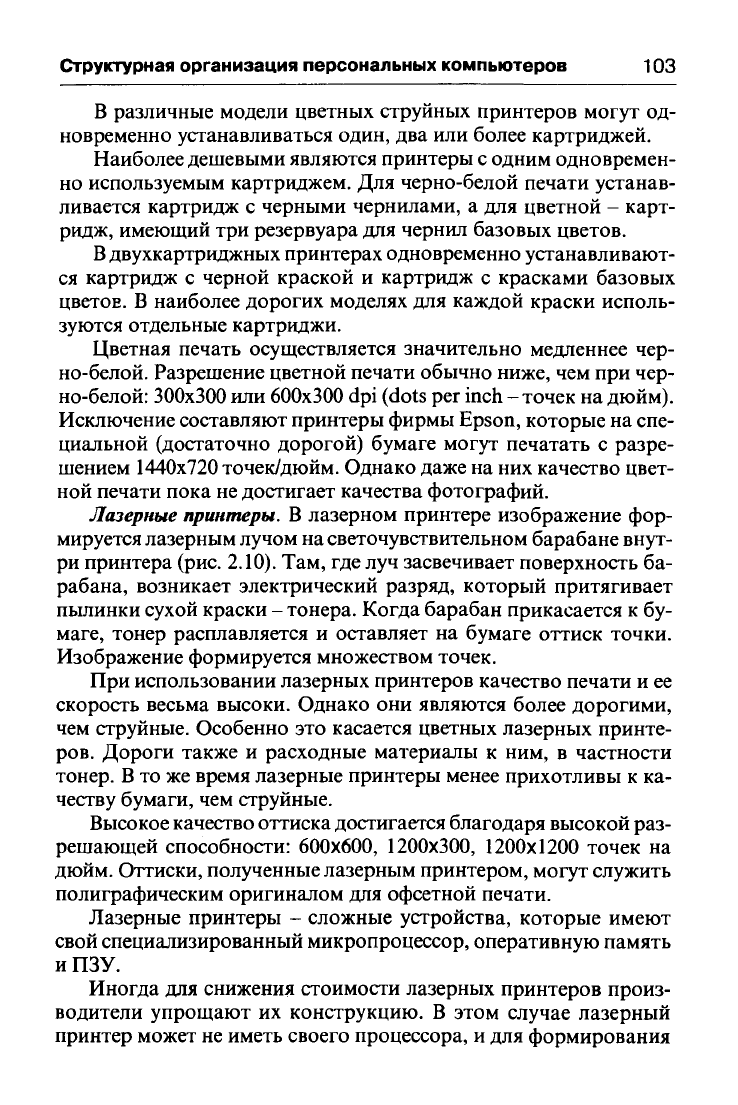

Структурная организация персональных компьютеров 103

В различные модели цветных струйных принтеров могут од-

новременно устанавливаться один, два или более картриджей.

Наиболее дешевыми являются принтеры с одним одновремен-

но используемым картриджем. Для черно-белой печати устанав-

ливается картридж с черными чернилами, а для цветной - карт-

ридж, имеющий три резервуара для чернил базовых цветов.

двухкартриджных принтерах одновременно устанавливают-

ся картридж с черной краской и картридж с красками базовых

цветов. В наиболее дорогих моделях для каждой краски исполь-

зуются отдельные картриджи.

Цветная печать осуществляется значительно медленнее чер-

но-белой. Разрешение цветной печати обычно ниже, чем при чер-

но-белой: 300x300 или 600x300 dpi (dots per inch - точек на дюйм).

Исключение составляют принтеры фирмы Epson, которые на спе-

циальной (достаточно дорогой) бумаге могут печатать с разре-

шением 1440x720 точек/дюйм. Однако даже на них качество цвет-

ной печати пока не достигает качества фотографий.

Лазерные

принтеры.

В лазерном принтере изображение фор-

мируется лазерным лучом на светочувствительном барабане внут-

ри принтера (рис. 2.10). Там, где луч засвечивает поверхность ба-

рабана, возникает электрический разряд, который притягивает

пылинки сухой краски - тонера. Когда барабан прикасается к бу-

маге,

тонер расплавляется и оставляет на бумаге оттиск точки.

Изображение формируется множеством точек.

При использовании лазерных принтеров качество печати и ее

скорость весьма высоки. Однако они являются более дорогими,

чем струйные. Особенно это касается цветных лазерных принте-

ров.

Дороги также и расходные материалы к ним, в частности

тонер. В то же время лазерные принтеры менее прихотливы к ка-

честву бумаги, чем струйные.

Высокое качество оттиска достигается благодаря высокой раз-

решающей способности: 600x600, 1200x300, 1200x1200 точек на

дюйм. Оттиски, полученные лазерным принтером, могут служить

полиграфическим оригиналом для офсетной печати.

Лазерные принтеры - сложные устройства, которые имеют

свой специализированный микропроцессор, оперативную память

и ПЗУ.

Иногда для снижения стоимости лазерных принтеров произ-

водители упрощают их конструкцию. В этом случае лазерный

принтер может не иметь своего процессора, и для формирования

104

Глава 2

Бумага Ролик

с закрепленным температурной

тонером фиксации тонера

Чистящее Afr-

устройство

Зеркало

Лазер

Контейнер

с тонером

-Г

Прижимной

ролик

Бумага

с прилипшим

тонером

Чистая бумага

Вращающийся

фоточувствительный

барабан

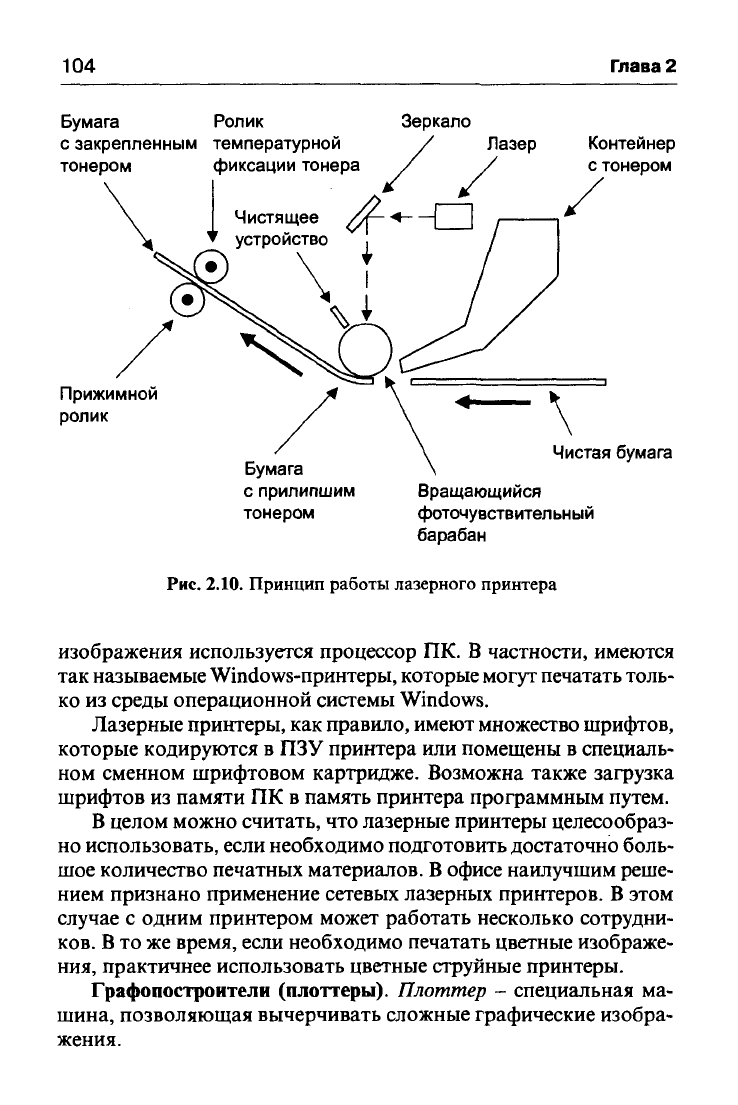

Рис.

2.10. Принцип работы лазерного принтера

изображения используется процессор ПК. В частности, имеются

так называемые Windows-принтеры, которые могут печатать толь-

ко из среды операционной системы Windows.

Лазерные принтеры, как правило, имеют множество шрифтов,

которые кодируются в ПЗУ принтера или помещены в специаль-

ном сменном шрифтовом картридже. Возможна также загрузка

шрифтов из памяти ПК в память принтера программным путем.

В целом можно считать, что лазерные принтеры целесообраз-

но использовать, если необходимо подготовить достаточно боль-

шое количество печатных материалов. В офисе наилучшим реше-

нием признано применение сетевых лазерных принтеров. В этом

случае с одним принтером может работать несколько сотрудни-

ков.

то же время, если необходимо печатать цветные изображе-

ния, практичнее использовать цветные струйные принтеры.

Графопостроители (плоттеры). Плоттер - специальная ма-

шина, позволяющая вычерчивать сложные графические изобра-

жения.

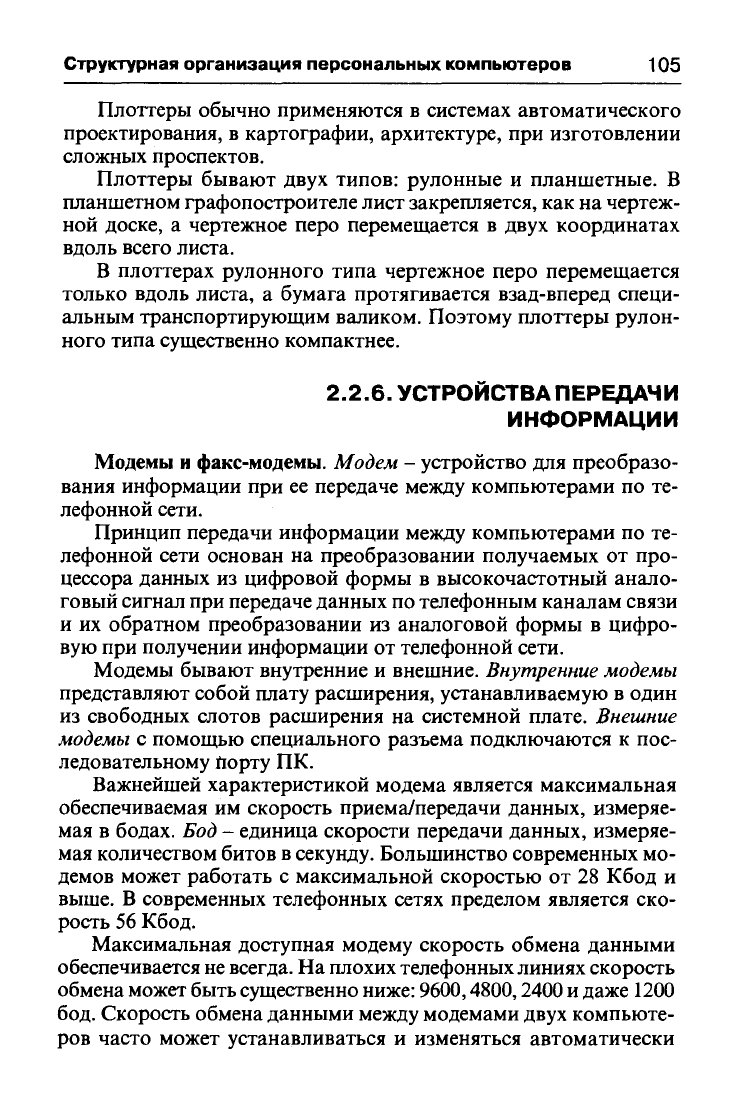

Структурная организация персональных компьютеров 105

Плоттеры обычно применяются в системах автоматического

проектирования, в картографии, архитектуре, при изготовлении

сложных проспектов.

Плоттеры бывают двух типов: рулонные и планшетные. В

планшетном графопостроителе лист закрепляется, как на чертеж-

ной доске, а чертежное перо перемещается в двух координатах

вдоль всего листа.

В плоттерах рулонного типа чертежное перо перемещается

только вдоль листа, а бумага протягивается взад-вперед специ-

альным транспортирующим валиком. Поэтому плоттеры рулон-

ного типа существенно компактнее.

2.2.6. УСТРОЙСТВА ПЕРЕДАЧИ

ИНФОРМАЦИИ

Модемы и факс-модемы. Модем - устройство для преобразо-

вания информации при ее передаче между компьютерами по те-

лефонной сети.

Принцип передачи информации между компьютерами по те-

лефонной сети основан на преобразовании получаемых от про-

цессора данных из цифровой формы в высокочастотный анало-

говый сигнал при передаче данных по телефонным каналам связи

и их обратном преобразовании из аналоговой формы в цифро-

вую при получении информации от телефонной сети.

Модемы бывают внутренние и внешние. Внутренние модемы

представляют собой плату расширения, устанавливаемую в один

из свободных слотов расширения на системной плате. Внешние

модемы с помощью специального разъема подключаются к пос-

ледовательному Порту ПК.

Важнейшей характеристикой модема является максимальная

обеспечиваемая им скорость приема/передачи данных, измеряе-

мая в бодах. Бод - единица скорости передачи данных, измеряе-

мая количеством битов в секунду. Большинство современных мо-

демов может работать с максимальной скоростью от 28 Кбод и

выше. В современных телефонных сетях пределом является ско-

рость 56 Кбод.

Максимальная доступная модему скорость обмена данными

обеспечивается

не

всегда. На плохих телефонных линиях скорость

обмена может быть существенно

ниже:

9600,4800,2400 и даже 1200

бод. Скорость обмена данными между модемами двух компьюте-

ров часто может устанавливаться и изменяться автоматически

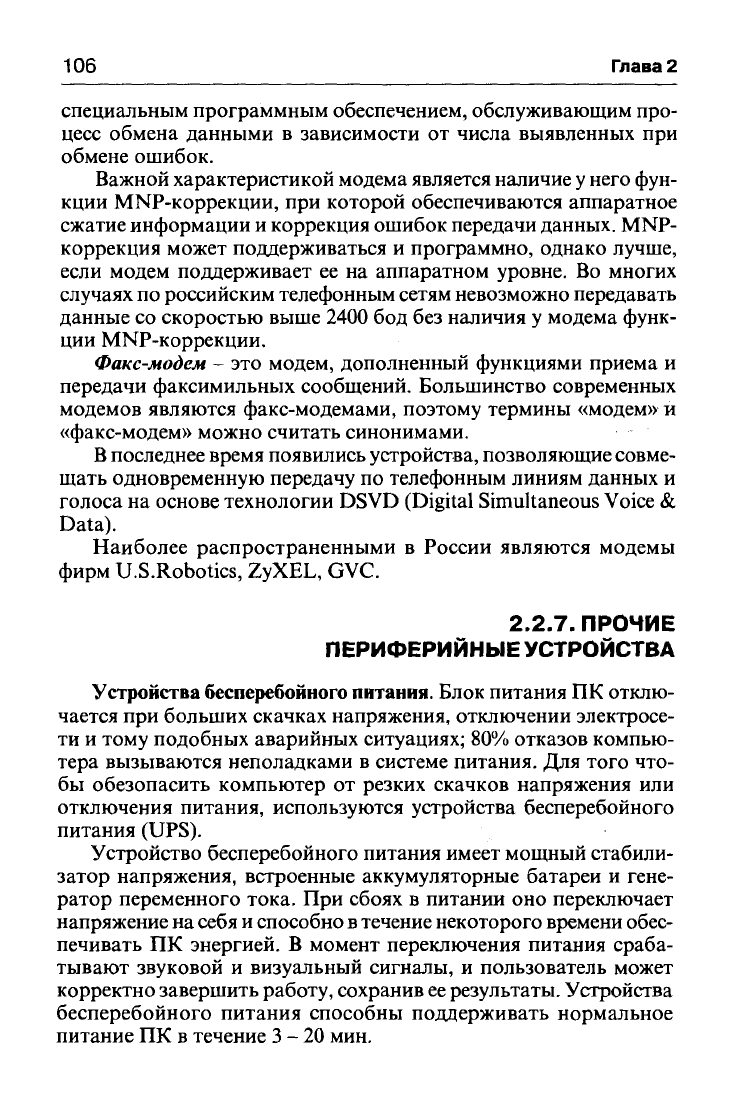

106

Глава 2

специальным программным обеспечением, обслуживающим про-

цесс обмена данными в зависимости от числа выявленных при

обмене ошибок.

Важной характеристикой модема является наличие

него фун-

кции MNP-коррекции, при которой обеспечиваются аппаратное

сжатие информации и коррекция ошибок передачи данных. MNP-

коррекция может поддерживаться и программно, однако лучше,

если модем поддерживает ее на аппаратном уровне. Во многих

случаях по российским телефонным сетям невозможно передавать

данные со скоростью выше 2400 бод без наличия у модема функ-

ции MNP-коррекции.

Факс-модем - это модем, дополненный функциями приема и

передачи факсимильных сообщений. Большинство современных

модемов являются факс-модемами, поэтому термины «модем» и

«факс-модем» можно считать синонимами.

последнее время появились устройства, позволяющие совме-

щать одновременную передачу по телефонным линиям данных и

голоса на основе технологии DSVD (Digital Simultaneous Voice &

Data).

Наиболее распространенными в России являются модемы

фирм U.S.Robotics, ZyXEL, GVC.

2.2.7. ПРОЧИЕ

ПЕРИФЕРИЙНЫЕ УСТРОЙСТВА

Устройства бесперебойного

питания.

Блок питания ПК отклю-

чается при больших скачках напряжения, отключении электросе-

ти и тому подобных аварийных ситуациях; 80% отказов компью-

тера вызываются неполадками в системе питания. Для того что-

бы обезопасить компьютер от резких скачков напряжения или

отключения питания, используются устройства бесперебойного

питания (UPS).

Устройство бесперебойного питания имеет мощный стабили-

затор напряжения, встроенные аккумуляторные батареи и гене-

ратор переменного тока. При сбоях в питании оно переключает

напряжение на себя и способно в течение некоторого времени обес-

печивать ПК энергией. В момент переключения питания сраба-

тывают звуковой и визуальный сигналы, и пользователь может

корректно завершить работу, сохранив

ее

результаты. Устройства

бесперебойного питания способны поддерживать нормальное

питание ПК в течение 3-20 мин.

Структурная организация персональных компьютеров 107

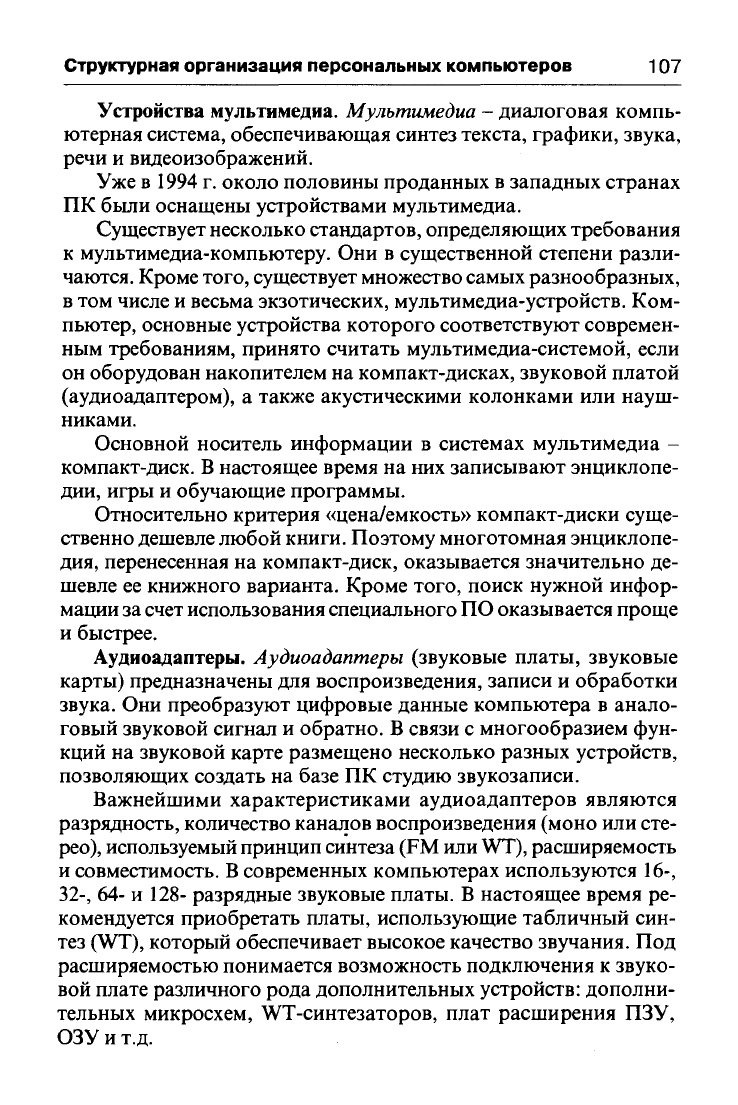

Устройства мультимедиа. Мультимедиа - диалоговая компь-

ютерная система, обеспечивающая синтез текста, графики, звука,

речи и видеоизображений.

Уже в 1994 г. около половины проданных в западных странах

ПК были оснащены устройствами мультимедиа.

Существует несколько стандартов, определяющих требования

к мультимедиа-компьютеру. Они в существенной степени разли-

чаются. Кроме

того,

существует множество самых разнообразных,

в том числе и весьма экзотических, мультимедиа-устройств. Ком-

пьютер, основные устройства которого соответствуют современ-

ным требованиям, принято считать мультимедиа-системой, если

он оборудован накопителем на компакт-дисках, звуковой платой

(аудиоадаптером), а также акустическими колонками или науш-

никами.

Основной носитель информации в системах мультимедиа -

компакт-диск. В настоящее время на них записывают энциклопе-

дии, игры и обучающие программы.

Относительно критерия «цена/емкость» компакт-диски суще-

ственно дешевле любой книги. Поэтому многотомная энциклопе-

дия, перенесенная на компакт-диск, оказывается значительно де-

шевле ее книжного варианта. Кроме того, поиск нужной инфор-

мации за счет использования специального ПО оказывается проще

и быстрее.

Аудиоадаптеры. Аудиоадаптеры (звуковые платы, звуковые

карты) предназначены для воспроизведения, записи и обработки

звука. Они преобразуют цифровые данные компьютера в анало-

говый звуковой сигнал и обратно. В связи с многообразием фун-

кций на звуковой карте размещено несколько разных устройств,

позволяющих создать на базе ПК студию звукозаписи.

Важнейшими характеристиками аудиоадаптеров являются

разрядность, количество каналов воспроизведения (моно или сте-

рео),

используемый принцип синтеза (FM или

WT),

расширяемость

и совместимость.

современных компьютерах используются 16-,

32-,

64- и 128- разрядные звуковые платы. В настоящее время ре-

комендуется приобретать платы, использующие табличный син-

тез (WT), который обеспечивает высокое качество звучания. Под

расширяемостью понимается возможность подключения к звуко-

вой плате различного рода дополнительных устройств: дополни-

тельных микросхем, WT-синтезаторов, плат расширения ПЗУ,

ОЗУ и т.д.

108

Глава 2

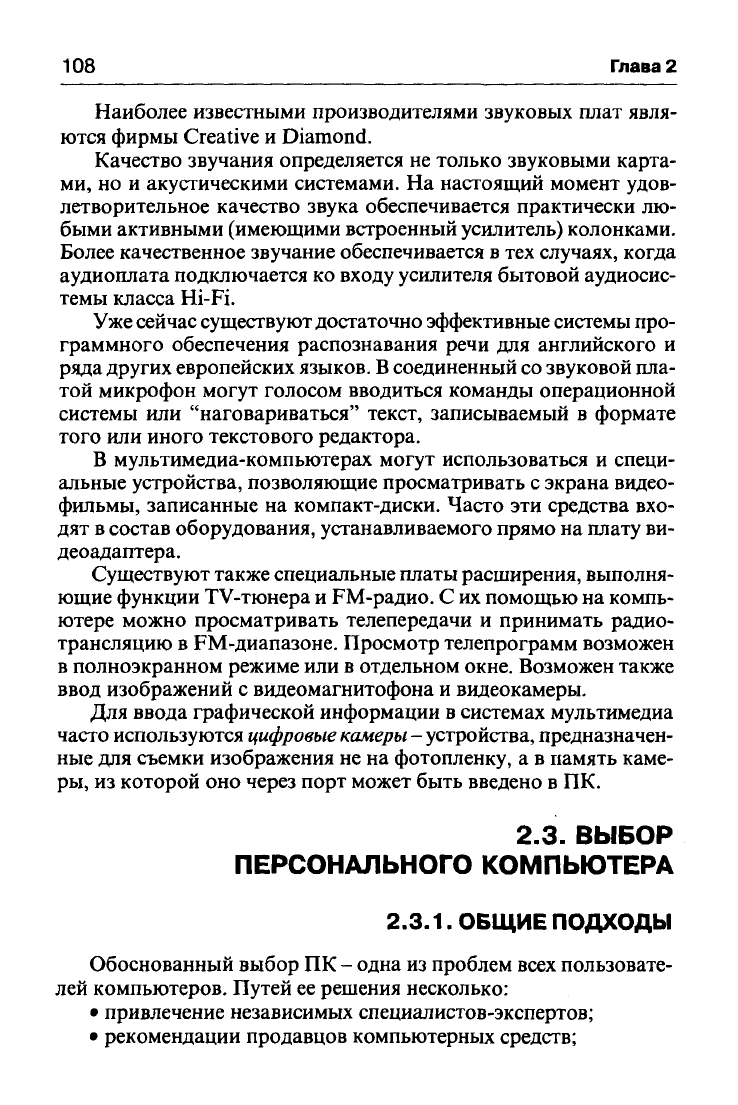

Наиболее известными производителями звуковых плат явля-

ются фирмы Creative и Diamond.

Качество звучания определяется не только звуковыми карта-

ми,

но и акустическими системами. На настоящий момент удов-

летворительное качество звука обеспечивается практически лю-

быми активными (имеющими встроенный усилитель) колонками.

Более качественное звучание обеспечивается в тех случаях, когда

аудиоплата подключается ко входу усилителя бытовой аудиосис-

темы класса Hi-Fi.

Уже сейчас существуют достаточно эффективные системы про-

граммного обеспечения распознавания речи для английского и

ряда других европейских

языков.

соединенный со звуковой пла-

той микрофон могут голосом вводиться команды операционной

системы или "наговариваться" текст, записываемый в формате

того или иного текстового редактора.

В мультимедиа-компьютерах могут использоваться и специ-

альные устройства, позволяющие просматривать с экрана видео-

фильмы, записанные на компакт-диски. Часто эти средства вхо-

дят в состав оборудования, устанавливаемого прямо на плату ви-

деоадаптера.

Существуют также специальные платы расширения, выполня-

ющие функции TV-тюнера и FM-радио. С их помощью на компь-

ютере можно просматривать телепередачи и принимать радио-

трансляцию в FM-диапазоне. Просмотр телепрограмм возможен

в полноэкранном режиме или в отдельном окне. Возможен также

ввод изображений с видеомагнитофона и видеокамеры.

Для ввода графической информации в системах мультимедиа

часто используются

цифровые

камеры- устройства, предназначен-

ные для съемки изображения не на фотопленку, а в память каме-

ры,

из которой оно через порт может быть введено в ПК.

2.3.

ВЫБОР

ПЕРСОНАЛЬНОГО КОМПЬЮТЕРА

2.3.1.

ОБЩИЕ ПОДХОДЫ

Обоснованный выбор ПК - одна из проблем всех пользовате-

лей компьютеров. Путей ее решения несколько:

• привлечение независимых специалистов-экспертов;

• рекомендации продавцов компьютерных средств;

Структурная организация персональных компьютеров 109

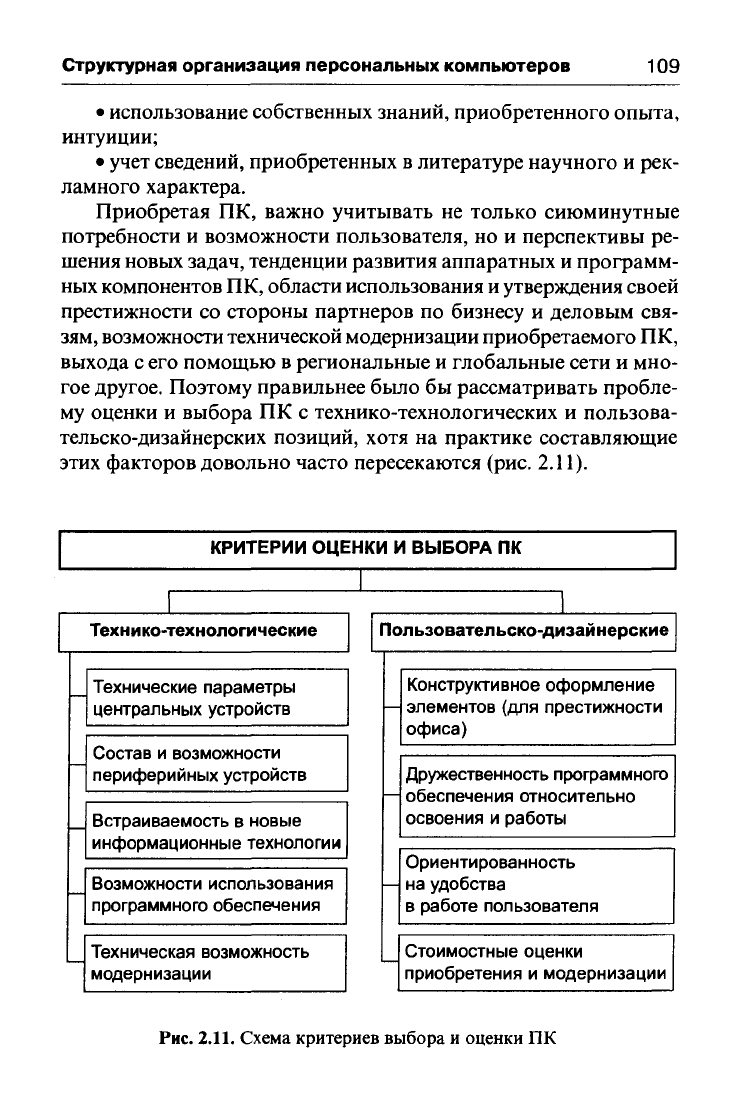

• использование собственных знаний, приобретенного опыта,

интуиции;

• учет сведений, приобретенных в литературе научного и рек-

ламного характера.

Приобретая ПК, важно учитывать не только сиюминутные

потребности и возможности пользователя, но и перспективы ре-

шения новых задач, тенденции развития аппаратных и программ-

ных компонентов ПК, области использования

утверждения своей

престижности со стороны партнеров по бизнесу и деловым свя-

зям,

возможности технической модернизации приобретаемого ПК,

выхода с его помощью в региональные и глобальные сети и мно-

гое другое. Поэтому правильнее было бы рассматривать пробле-

му оценки и выбора ПК с технико-технологических и пользова-

тельско-дизайнерских позиций, хотя на практике составляющие

этих факторов довольно часто пересекаются (рис. 2.11).

КРИТЕРИИ ОЦЕНКИ И ВЫБОРА ПК

Технико-технологические

Технические параметры

центральных устройств

Состав и возможности

периферийных устройств

Встраиваемость в новые

информационные технологии

Возможности использования

программного обеспечения

Техническая возможность

модернизации

Пользовательско-дизайнерские

Конструктивное оформление

элементов (для престижности

офиса)

Дружественность программного

обеспечения относительно

освоения и работы

Ориентированность

на удобства

в работе пользователя

Стоимостные оценки

приобретения и модернизации

Рис.

2.11.

Схема критериев выбора и оценки ПК

110

Глава 2

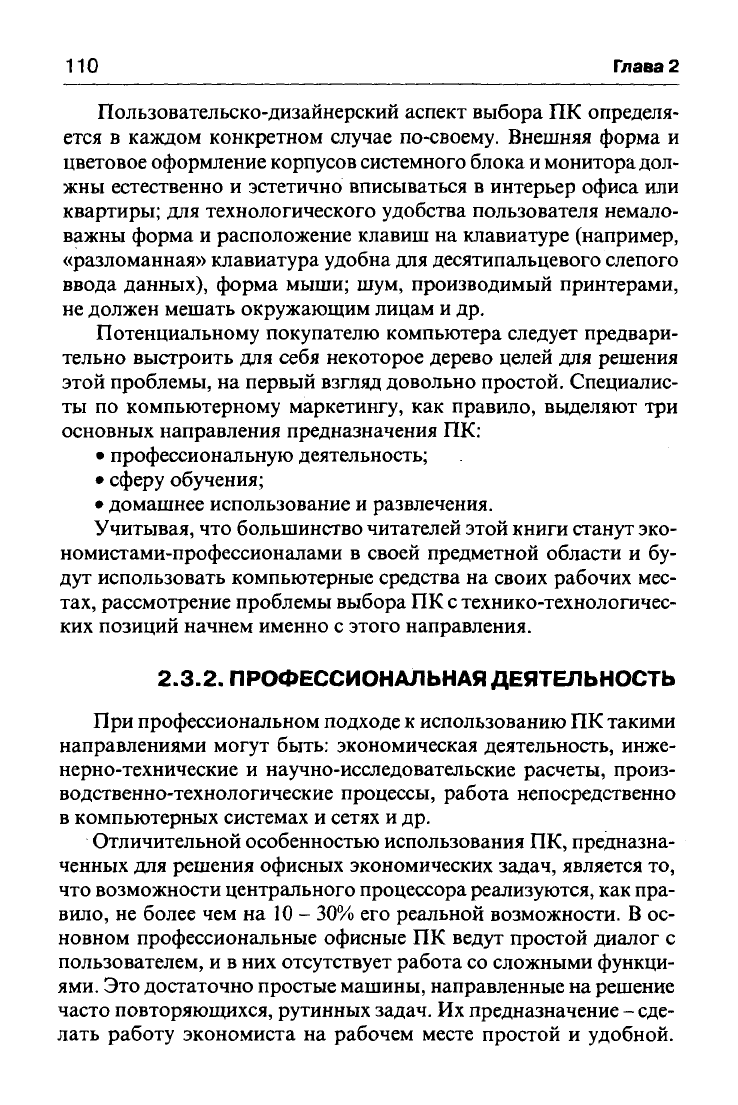

Пользовательско-дизайнерский аспект выбора ПК определя-

ется в каждом конкретном случае по-своему. Внешняя форма и

цветовое оформление корпусов системного блока

монитора дол-

жны естественно и эстетично вписываться в интерьер офиса или

квартиры; для технологического удобства пользователя немало-

важны форма и расположение клавиш на клавиатуре (например,

«разломанная» клавиатура удобна для десятипальцевого слепого

ввода данных), форма мыши; шум, производимый принтерами,

не

должен мешать окружающим лицам

др.

Потенциальному покупателю компьютера следует предвари-

тельно выстроить для себя некоторое дерево целей для решения

этой проблемы, на первый взгляд довольно простой. Специалис-

ты по компьютерному маркетингу, как правило, выделяют три

основных направления предназначения ПК:

• профессиональную деятельность;

• сферу обучения;

• домашнее использование и развлечения.

Учитывая, что большинство читателей этой книги станут

эко-

номистами-профессионалами в своей предметной области и бу-

дут использовать компьютерные средства на своих рабочих мес-

тах, рассмотрение проблемы выбора ПК

технико-технологичес-

ких позиций начнем именно с этого направления.

2.3.2.

ПРОФЕССИОНАЛЬНАЯ ДЕЯТЕЛЬНОСТЬ

При профессиональном подходе

использованию ПК такими

направлениями могут быть: экономическая деятельность, инже-

нерно-технические и научно-исследовательские расчеты, произ-

водственно-технологические процессы, работа непосредственно

в компьютерных системах и сетях

др.

Отличительной особенностью использования ПК, предназна-

ченных для решения офисных экономических задач, является то,

что возможности центрального процессора

реализуются,

как пра-

вило,

не более чем на

30%

его реальной возможности.

ос-

новном профессиональные офисные ПК ведут простой диалог с

пользователем, и в них отсутствует работа

со

сложными функци-

ями.

Это достаточно простые

машины,

направленные

на

решение

часто повторяющихся, рутинных

задач.

Их предназначение -

сде-

лать работу экономиста на рабочем месте простой и удобной.
