электроустановок путем изоляции, защитных ограждений и т. п.;
постоянно контролировать изоляцию и состояние всего
электрооборудования путем периодического осмотра и ремонта;
переносные токоприемники напряжением 220 В подключать к электросети
с помощью трехжильного провода, трехфазные переносные
токоприемники напряжением 380 В присоединять с помощью
четырехжильного провода (четвертая жила предназначена для заземления |
корпуса токоприемника).
Сопротивление электрической изоляции токоведущих частей
электроустановок, обеспечивающее их нормальную работу и защиту от
поражений электрическим током, регламентировано правилами устройства
электроустановок (ПУЭ). Сопротивление электроизоляции ручных
электрических машин должно быть более 2,5 МОм, силовой и
осветительной электропроводки - выше 0,5 МОм. Проверку изоляции
электроинструмента следует проводить мегомметром не реже 1 раза в
квартал, электропроводки - не реже 1 раза в 3 года.
Из-за нарушения целостности изоляции или обрыва проводов
корпуса электрических машин, трансформаторов, светильников, приводы
электрических аппаратов, каркасы распределительных щитов, шкафов и
другие металлические токоведущие части могут оказаться под
напряжением. Если при этом установка не имеет контакта с землей, то при
прикосновении к ней возникает опасность поражения людей
электрическом током. Для предупреждения опасности, связанной с
переходом напряжения на нетоковедущие металлические части, служат
специальные меры - заземление, зануления и защитное отключение.
Защитным заземлением называют преднамеренное электрическое
соединение с землей металлических нетоковедущих частей оборудования,
которые могут оказаться под напряжением. Заземление электроустановок
необходимо выполнять во всех случаях при напряжениях 500 В и выше,
при напряжениях выше 42 В переменного тока и 110 В постоянного тока -
в помещениях с повышенной опасностью, особо опасных и в наружных
электроустановках.
Заземляющее устройство - это совокупность заземлителя и
заземляющих проводников. Заземления бывают выносные и контурные В
108
первом случае заземлители располагают на некотором удалении от
заземляемого оборудования. Они защищают за счет малого их
сопротивления (максимальное значение сопротивления заземляющих
устройств 4 Ом). При контурном заземлении заземлители располагают по
контуру вокруг заземленного оборудования на небольшом расстоянии друг
от друга. В качестве заземляющих проводников могут быть использованы:
металлические конструкции зданий, стальные трубы, стальные оболочки
кабелей, круглые проводники диаметром не менее 5 мм, голые медные и
алюминиевые проводники сечением 4 и 6 мм
2
, заземляющие жилы кабелей
сечением для меди - 1 мм
2
, для алюминия - 1,5 мм
2
, угловая сталь и др.
Вертикальные заземлители (длиной 2,5 - 3 м) соединяют стальной шиной
которую приваривают к каждому заземлителю.
Каждая заземляемая установка должна быть присоединена к
заземлителю или к заземляющей магистрали посредством отдельного
ответвления (рис. 6). Передвижные электроустановки заземляют через
заземляющую жилу гибкого кабеля. Защитное заземление необходимо
периодически осматривать и ремонтировать в сроки, установленные ПУЭ.
В необходимых случаях, когда соединение с землей нужно для работы
установки, выполняют рабочее заземление.
Профилактический осмотр заземляющих устройств производят не
реже 1 раза в год. В него входит проверка состояния заземляющего
устройства, наличия цепи между контуром заземления и заземляющими
устройствами.
Категорически запрещается уничтожать заземляющий провод,
переключать его с одной пластины вилки прибора на другую,
пересоединять (менять местами) провода, подходящие к штепсельной
розетке, так как это часто может привести к поражению электрическим
током.
Распространенным способом защиты сетей напряжением до 1000 В
служит зануление, под которым понимают преднамеренное электрическое
соединение с нулевым защитным (заземленным) проводом металлических
токоведущих частей оборудования, которые могут оказаться под
напряжением (рис. 7). Зануление применяют при четырехпроводной
системе трехфазного тока с глухо-заземленной нейтралью. Смысл
109
зануления состоит в том, что оно превращает замыкание на корпус в
короткое однофазное замыкание, в результате которого срабатывает
максимальная токовая защита (блокировка), отключающая поврежденный
участок сети. Для увеличения безопасности нулевой провод заземляют в
нескольких точках.

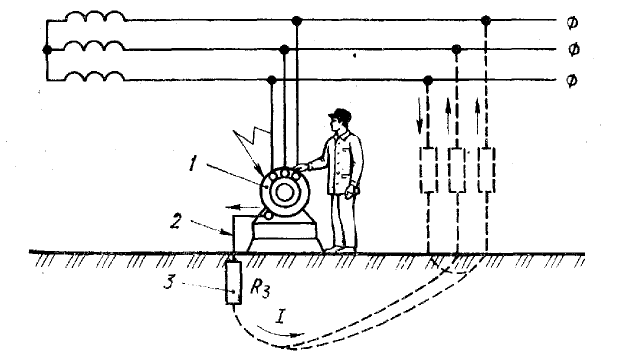

Рис. 6. Принципиальная схема защитного заземления.
1 - электроустановка; 2 - заземляющий проводник; 3 - заземлители.
Зануление корпусов светильников при скрытой электропроводке
выполняют внутри светильника ответвлением от нулевого рабочего
проводника. При открытой электропроводке зануление обеспечивают
соединением корпуса с нулевым рабочим проводником. Выполнение
зануления трехфазных электроплит осуществляют ответвлением от
нулевого рабочего проводника на распределительном щите. Возможно
одновременное зануление и заземление одного и того же корпуса, но
одновременное зануление одних и заземление других машин в одной и той
же сети запрещено. Не требуется обязательного дополнительного
заземления зануленных элементов электроустановок.
Защитное отключение – наиболее совершенный способ защиты от
появления опасного напряжения на конструктивных частях
электрооборудования. С помощью специальных автоматов оно
обеспечивает мгновенное отключение поврежденной установки при
возникновении на корпусах опасных напряжений.
110
При возникновении аварии: несрабатывание защиты, при
перегрузках и коротких замыканиях электропроводки, электрических
машин, возгорании изоляции, попадании под напряжение и т. п. -
необходимо немедленно нажать кнопку аварийного отключения питания.
Затем следует предпринять действия в зависимости от характера аварии:
оказание первой помощи пострадавшим, местное отключение
поврежденного оборудования, вывод его в ремонт и т. д.

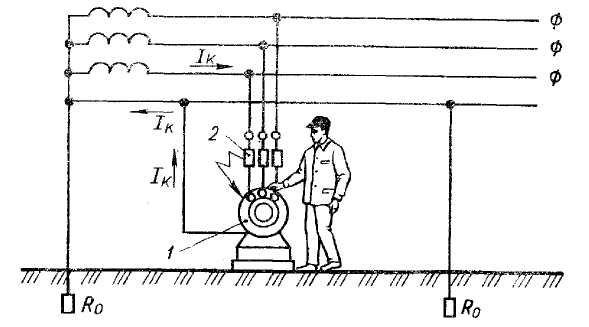

Рис. 7. Принципиальная схема защитного зануления:
1 - электроустановка; 2 - максимальная токовая защита.
Ремонтные работы необходимо выполнять с обязательным
соблюдением мер безопасности: произвести нужные отключения, при этом
нужно, предотвратив возможность ошибочного включения или
самовключения, вывесить предупредительные плакаты («Не включать -
работают люди!»), проверить отсутствие напряжения, наложить, если
необходимо, переносное заземление.
Однако при эксплуатации электроустановок иногда возникают
условия, при которых даже самое совершенное их исполнение не
обеспечивает безопасности работающего и требуется применение
специальных средств защиты. К таким средствам защиты относятся:
изолирующие штанги и клещи; токоизмерительные клещи и указатели
напряжения; диэлектрические резиновые изделия и изолирующие
подставки; переносные заземления и ограждения; монтерский инструмент
с изолирующими рукоятками; предупредительные плакаты; защитные
111
очки, каски, рукавицы; предохранительные пояса; лестницы различных
конструкций.
Находящиеся в эксплуатации защитные средства из резины следует
хранить в специальных шкафах, на стеллажах, в ящиках отдельно от
инструмента. Они должны быть защищены от воздействия масел, бензина,
а также от прямого воздействия солнечных лучей и теплоизлучения.
На защитных средствах должен быть штамп с указанием номера,
срока годности и наименования лаборатории, проводившей испытания. На
не пригодных средствах штамп перечеркивается красной краской.
Организация безопасной эксплуатации электроустановок должна
проводиться в соответствии с ГОСТ 12.1.030 - 96 ССБТ
«Электробезопасность. Защитное заземление, зануление», ГОСТ 12.1.019 –
96 ССБТ «Электробезопасность. Общие требования», «Правилами
технической эксплуатации электроустановок» (ПТЭ), «Правилами техники
безопасности при эксплуатации электроустановок» (ПТБ), «Правилами
устройства электроустановок» (ПУЭ) и др.
Меры оказания первой доврачебной помощи при поражении
электрическим током изложены в пятой главе настоящего пособия.
Вопросы для самоконтроля
1. Назовите причины поражения электрическим током.
2. Какие факторы определяют тяжесть поражения электрическим
током, каковы пороговые и безопасные значения параметров
электрического тока?
3. Характер воздействия электротока на организм человека,
электротравмы и электрический удар.
4. Меры обеспечения безопасности и нормативные документы.
2.8. Электромагнитные поля и неионизирующие излучения
Электромагнитное поле (ЭМП) радиочастот характеризуется
способностью нагревать материалы, распространяться в пространстве и
112
отражаться от границы раздела двух сред, взаимодействовать с веществом.
При оценке условий труда учитываются время воздействия ЭМП и
характер облучения работающих.
Электромагнитные волны лишь частично поглощаются тканями
биологического объекта. Поэтому биологический эффект зависит от
физических параметров ЭМП радиочастот: длины волны (частоты
колебаний), интенсивности и режима излучения (непрерывный,
прерывистый, импульсно-модулированный), продолжительности и
характера облучения организма (постоянное, интермиттирующее), а также
от площади облучаемой поверхности и анатомического строения органа
или ткани. Степень поглощения энергии тканями зависит от их
способности к ее отражению на границах раздела, определяемой
содержанием воды в тканях и другими их особенностями. При воздействии
ЭМП на биологический объект происходит преобразование
электромагнитной энергии внешнего поля в тепловую, что сопровождается
повышением температуры тела или локальным избирательным нагревом
тканей, органов, клеток, особенно с плохой терморегуляцией (хрусталик,
стекловидное тело, семенники и др.). Тепловой эффект зависит от
интенсивности облучения.
Действие ЭМП радиочастот на центральную нервную систему при
плотности потока энергии (ППЭ) более 1 мВт/см
2
свидетельствует о ее
высокой чувствительности к электромагнитным излучениям.
Изменения в крови наблюдаются, как правило, при ППЭ выше 10
мВт/см.
2
При меньших уровнях воздействия наблюдаются фазовые
изменения количества лейкоцитов, эритроцитов и гемоглобина (чаще
лейкоцитоз, повышение количества эритроцитов и гемоглобина). При
длительном воздействии ЭМП происходит физиологическая адаптация или
ослабление иммунологических реакций.
Поражение глаз в виде помутнения хрусталика - катаракты -
является одним из наиболее характерных специфических последствий
воздействия ЭМП в условиях производства. Помимо этого следует иметь в
виду возможность неблагоприятного воздействия электромагнитного
облучения на сетчатку и другие анатомические образования зрительного
анализатора.
113
Клинико-эпидемиологические исследования людей, подвергавшихся
производственному воздействию СВЧ-облучения при интенсивности ниже
10 мВт/см
2
, показали отсутствие каких-либо проявлений катаракты.
Воздействие ЭМП с уровнями, превышающими допустимые
СанПиН 2.2.4.1191-03 (Электромагнитные поля в производственных
условиях.), могут приводить к изменениям функционального состояния
центральной нервной и сердечно-сосудистой систем, нарушению
обменных процессов и др. При воздействии значительных интенсивностей
СВЧ могут возникать более или менее выраженные помутнения
хрусталика глаза. Не редко отмечаются изменения в составе
периферической крови. Начальные изменения в организме обратимы. При
хроническом воздействии ЭМП изменения в организме могут
прогрессировать и приводить к патологии.
Интенсивность электромагнитных полей радиочастот на рабочих
местах персонала, проводящего работы с источниками ЭМП, и требования
к проведению контроля также регламентируются СанПиН 2.2.4. 1191-03.
В диапазоне частот 30 кГц - 300 МГц интенсивность ЭМИ РЧ
оценивается значениями напряженности электрического поля (Е, В/м) и
напряженности магнитного поля (Н, А/м). В диапазоне частот 300 МГц -
300 ГГц - поверхностной плотностью потока энергии (ППЭ, Вт/м
2
,
мкВт/см
2
) излучения и создаваемой им энергетической нагрузкой (ЭН).
Максимальное значение ППЭ не должно превышать 10 Вт/м
2
(1000
мкВт/см
2
).
Средства и методы защиты от ЭМП определяются следующими
направлениями: организационные, инженерно-технические и медико-
профилактические.
Организационные мероприятия предусматривают предотвращение
попадания людей в зоны с высокой напряженностью ЭМП, создание
санитарно-защитных зон вокруг антенных сооружений различного
назначения.
Общие принципы, положенные в основу инженерно-технической
защиты, сводятся к следующему: электрогерметизация элементов схем,
блоков, узлов установки в целом с целью снижения или устранения
электромагнитного излучения; защита рабочего места от облучения или
114
удаление его на безопасное расстояние от источника излучения. Для
экранирования рабочего места используют различные типы экранов
(отражающие и поглощающие).
Отражающие ЭМП РЧ экраны выполняются из металлических
листов, сетки, проводящих пленок, ткани с микропроводом,
металлизированных тканей на основе синтетических волокон или любых
других материалов, имеющих высокую электропроводность.
Поглощающие ЭМП РЧ экраны выполняются из специальных
материалов, обеспечивающих поглощение энергии ЭМП соответствующей
частоты (длины волны).
Экранирование смотровых окон, приборных панелей должно
осуществляться с помощью радиозащитного стекла (или любого
радиозащитного материала с высокой прозрачностью).
Индивидуальные средства защиты (защитная одежда) должны
изготавливаться из металлизированной (или любой другой ткани с
высокой электропроводностью) и иметь санитарно-эпидемиологическое
заключение. Защитная одежда включает в себя: комбинезон или
полукомбинезон, куртку с капюшоном, халат с капюшоном, жилет,
фартук, средство защиты для лица, рукавицы (или перчатки), обувь. Все
части защитной одежды должны иметь между собой электрический
контакт.
Щитки защитные лицевые изготавливаются в соответствии с
требованиями государственного стандарта на общие технические
требования и методы контроля к щиткам защитным лицевым.
Стекла (или сетка), используемые в защитных очках,
изготавливаются из любого прозрачного материала, обладающего
защитными свойствами. В качестве средств индивидуальной защиты
рекомендуется специальная одежда, выполненная из металлизированной
ткани, и защитные очки.
Коллективные и индивидуальные средства защиты работающих от
воздействия ЭМП радиочастотного диапазона (≥ 10 кГц - 300 ГГц) в
каждом конкретном случае должны применяться с учетом рабочего
диапазона частот, характера выполняемых работ, необходимой
эффективности защиты.
Лечебно-профилактические мероприятия должны быть направлены
прежде всего на раннее выявление нарушений в состоянии здоровья
работающих. Для этой цели предусмотрены и проводятся предварительные
и периодические медицинские осмотры лиц, работающих в условиях
воздействия СВЧ - 1 раз в 12 месяцев, УВЧ и ВЧ-диапазона - 1 раз в 24
месяца.
115
Электрические поля токов промышленной частоты.
Источниками электрических полей (ЭП) промышленной частоты являются
линии электропередач высокого и сверхвысокого напряжения, открытые
распределительные устройства (ОРУ).
При длительном хроническом воздействии ЭП работающие могут
жаловаться на расстройства невротического характера (чувство тяжести и
головная боль в височной и затылочной областях, ухудшение памяти,
повышенная утомляемость, ощущение вялости, раздражительность, боли в
области сердца, расстройства сна; угнетенное настроение, апатия,
своеобразная депрессия с повышенной чувствительностью к яркому свету,
резким звукам и другим раздражителям). Данные симптомы проявляются
чаще к концу рабочей смены. Расстройства в состоянии здоровья
работающих, обусловленные функциональными нарушениями
деятельности центральной нервной и сердечно-сосудистой систем
астенического и астеновегетативного характера, являются одним из
первых проявлений профессиональной патологии.
Санитарно-эпидемиологическими правилами и нормативами
СанПиН 2. 2. 4. 1191-03 (Электромагнитные поля в производственных
условиях) установлены предельно допустимые уровни напряженности
электрического поля частотой 50 Гц для персонала, обслуживающего
электроустановки и находящегося в зоне влияния создаваемого ими ЭП.
Они зависят от времени пребывания и требований к проведению контроля
уровней напряженности ЭП на рабочих местах.
Предельно допустимый уровень напряженности воздействующего
электрического поля на рабочем месте в течение всей смены
устанавливается равным 5 кВ/м.
Допустимое время пребывания в ЭП напряженностью свыше 5 до 20
кВ/м включительно определяется по формуле
Т = 50/Е – 2,
где Т - допустимое время пребывания в ЭП при соответствующем
уровне напряженности, ч; Е - напряженность воздействующего ЭП в
контролируемой зоне, кВ/м.
116
При напряженности свыше 20 до 25 кВ/м допустимое время
пребывания в ЭП составляет 10 мин. Пребывание в ЭП напряженностью
более 25 кВ/м без средств защиты не допускается. При необходимости
пребывания персонала в зонах с различной напряженностью (индукцией)
МП общее время выполнения работ в этих зонах не должно превышать
предельно допустимое для зоны с максимальной напряженностью.
Допустимое время пребывания в ЭП может быть реализовано
одноразово или дробно в течение рабочего дня. В остальное рабочее время
необходимо находиться вне зоны влияния ЭП или применять средства
защиты.
Время пребывания персонала в течение рабочего дня в зонах с
различной напряженностью ЭП (Тпр) вычисляют по формуле:
Т пр = 8 (tE1/ТЕ1·+ tЕ2/ТЕ2 +...tEn/ТЕn), где
Т пр - приведенное время, эквивалентное по биологическому
эффекту пребыванию в ЭП нижней границы нормируемой напряженности;
tE1, tЕ2, ...tEn - время пребывания в контролируемых зонах с
напряженностью Е1, Е2, ... Еn, ч;
ТЕ1, ТЕ2, ...Теn - допустимое время пребывания для
соответствующих контролируемых зон.
Приведенное время не должно превышать 8 ч.
Количество контролируемых зон определяется перепадом уровней
напряженности ЭП на рабочем месте. Различие в уровнях напряженности
ЭП контролируемых зон устанавливается 1 кВ/м.
Настоящие требования действительны при условии, что проведение
работ не связано с подъемом на высоту, исключена возможность
воздействия электрических разрядов на персонал. При этом должно быть
обеспечено защитное заземление всех изолированных от земли предметов,
конструкций, частей оборудования, машин и механизмов, к которым
возможно прикосновение работающих в зоне влияния ЭП.
Средствами защиты от электрического поля частотой 50 Гц
являются:
стационарные экранирующие устройства (козырьки, навесы,
перегородки);
117
