УСТРОЙСТВО БОЛЬШОГО КАРКАСА

Железная опора большого каркаса изображена на рис. 369 и

370, ее конструкция и размеры показаны на нем в деталях, дано опи-

сание и ее крестообразному основанию.

Щит, на котором стоит каркас, сделан из пяти досок, шириной

около 9 дюймов и длиной около 6 футов 6 дюймов, соединенных по-

перечными досками та-

кой же ширины, как и

остальные, и длиной

равной ширине всего

щита, как показано на

рис. 371.

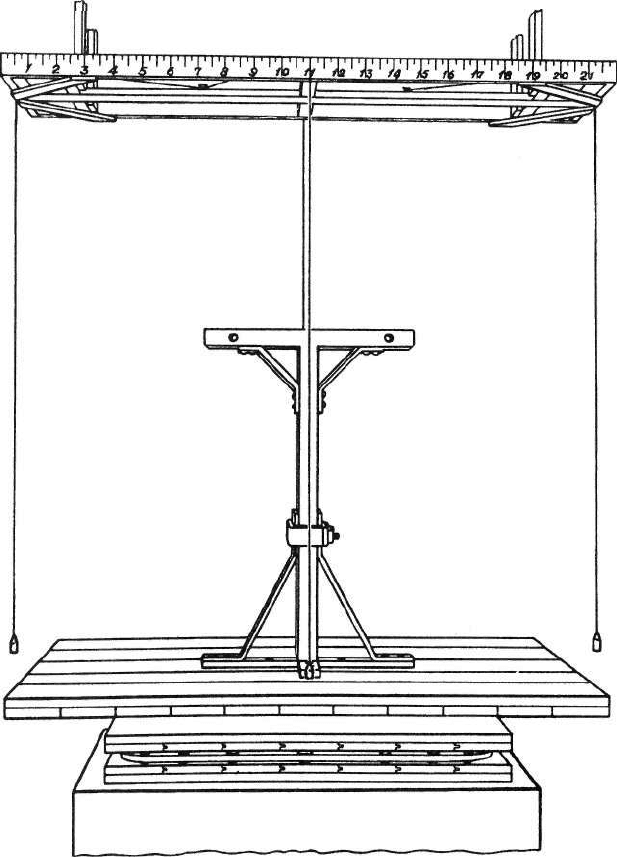

После того как эскиз

помещен внутрь малой

рамы и укреплена боль-

шая рама, необходимо

поставить на ее место и

железную подпору боль-

шого каркаса, как пока-

зано на чертеже (рис.

371). Чтобы сделать это,

пользуйтесь свинцовыми

отвесами, которые сле-

дует привязать к гвоз-

дям, вбитым в среднюю

длинную доску рамы.

Каждый из боковых от-

весов должен быть по-

мещен против 11-го деле-

ния, а торцовые — про-

тив 3

, т. е. в центрах

каждой стороны четы-

рехугольника. Тогда бу-

дет легко поместить же-

лезную опору статуи на

отведенное для нее ме-

сто. Но здесь следует

сказать, что вертикаль-

ная часть железной кон-

струкции не должна на-

ходиться в самом центре;

необходимо грубо под-

считать по модели отно-

сительный вес глины в

передней и задней ча-

стях, чтобы найти то ме-

сто, в котором верти-

кальная часть конструк-

ции должна войти в тело

371

лошади, обеспечив при этом, по возможности, чтобы вес передней

части не слишком превышал вес задней.

Лучше поместить вертикальную часть несколько ближе к голо-

ве, по отношению к центру рамы.

Пользуйтесь рамами и различными инструментами следующим

образом.

И большая и малая рамы должны быть снабжены на каждой из

четырех сторон тонкой черной веревкой — отвесом, расположенным

так, чтобы он висел свободно.

Карандашом поставьте на модели точку в середине тела лошади.

Измерьте высоту этой точки с помощью малого измерителя высоты,

приложив его к раме против этой точки; держа ее точно под прямым

углом, используйте измерительную палочку и прочтите количество

делений на ней. Сделайте то же самое с большой рамой. Затем при-

лепите большой кусок глины к железному каркасу и воткните в нее

деревянную палочку в горизонтальном положении таким образом,

чтобы свободный конец этой палочки прикасался к концу измери-

тельной палочки. Так вы получили высоту точки.

Теперь остается найти расстояние и глубину; чтобы сделать это,

приложите отвес к первому или второму делению задней стороны

малой рамы и с помощью измерительной палочки измерьте расстоя-

ние от веревки до поставленной на модели точки. Предположим, что

на эскизе оно равно 7 дюймам. Затем приложите отвес большой ра-

мы таким же образом, как отвес малой, к первому или второму де-

лению и отмерьте расстояние с помощью большой измерительной

палочки.

Приложите большую измерительную палочку 7-м делением к ве-

ревке, и конец ее покажет на увеличение положения точки, соответ-

ствующее точке, отмеченной на эскизе. Двигайте палочку, воткнутую

в глину, высота которой нам уже известна, до тех пор, пока конец

ее не дойдет до кончика измерительной палочки, не изменяя ее

высоты; затем снова проверьте, не изменилась ли высота горизон-

тальной палочки.

Теперь мы получили высоту и расстояние, остается найти глу-

бину. Поместите на раме модели боковой отвес против точки, наме-

ченной на гипсе, и с помощью измерительной палочки определите

расстояние, отделяющее точку от отвеса. Предположим, что оно рав-

но 3

- Сделайте то же самое на большой раме и поместите отвес на

то же деление, что на эскизе. С помощью измерительной палочки

найдите глубину, равную 3

, и вгоните или вытащите деревянную

палочку из глины так, чтобы ее конец выступал на это расстояние.

Тогда пространство между железной основой и этой точкой и будет

тем, которое может быть заполнено деревянным каркасом; при уста-

новке его мы для предосторожности оставим место для лишних 3—

4 дюймов глины, чтобы каркас не был слишком близок к поверхности

и не мешал в процессе работы.

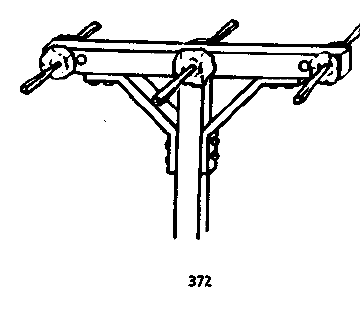

То же самое следует проделать в нескольких точках вокруг же-

лезной основы — в центре и на обоих концах с правой и левой сто-

роны. Этим способом мы найдем шесть точек, которые определят

место для постановки деревянной части каркаса (рис. 372). 241

Пространство между железным каркасом и вы-

ступающими концами палочек должно быть запол-

нено деревянным каркасом, который делается сле-

дующим образом. Возьмите две планки, длиною в

3 фута 6 дюймов, шириною в 9 дюймов и толщиною

в 2 дюйма; сделайте в каждой по два отверстия, точ-

но соответствующие отверстиям в горизонтальной

части железной установки. Чтобы сделать это без-

ошибочно, приложите планку к железной полосе и,

просунув карандаш в отверстия железной полосы,

сделайте им отметки на планке. Это даст точные

места для двух отверстий, которые нужно сделать в планке. Повто-

рите то же с другой планкой. После этого пропустите болт сначала

сквозь отверстия той планки, которая будет находиться на лицевой,

более важной, стороне скульптуры, затем сквозь отверстия в желез-

ной полосе, затем сквозь отверстия второй деревянной планки, после

чего прочно свинтите всю эту часть конструкции, поместите гайки

на задней стороне фигуры таким образом, чтобы во время отливки,

когда глина и каркас удаляют из формы, было бы легко отвинтить

гайки. При изготовлении формы один бок лошади отливают целиком,

а другой делают из нескольких кусков; это позволяет с большей

легкостью удалять глину, чем если бы форма была отлита из одного

куска, что сделало бы очистку ее почти неосуществимой. Для облег-

чения окончательной отливки необходимо, чтобы одна сторона формы

была отлита из нескольких частей. На лицевой стороне форма остает-

ся в вертикальном положении, на задней — ее снимают частями.

Когда обе планки укреплены, рассчитайте, сколько остается мес-

та до максимальной ширины каркаса; затем добавьте к каждой план-

ке еще по две или, если нужно, даже по три планки, так что ширина

этой части каркаса будет лишь на 3—4 дюйма меньше окончательной

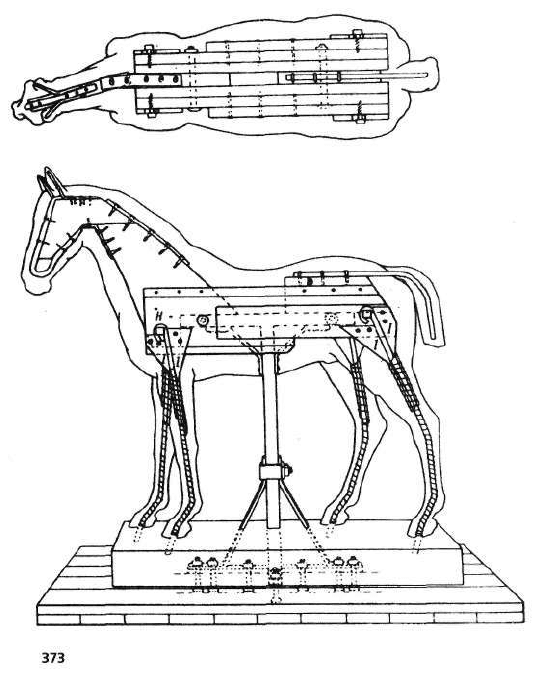

ширины статуи. Эти планки следует приколотить гвоздями (рис. 373).

Шея. Затем укрепите те деревянные части, которые должны под-

держивать шею. Поступайте таким же образом, как вы делали для

определенных основных точек туловища. Сделав карандашную по-

метку на середине боковой стороны шеи, поместите один из отвесов

передней стороны рамы на деление, находящееся против середины

шеи; с другой стороны поместите отвес на деление, находящееся

против карандашной метки. Приложите измеритель высоты к раме и,

взяв измерительную палочку и держа ее совершенно горизонтально,

приложите ее конец к метке; посмотрите, у какой цифры она пере-

секает измеритель высоты.

Затем поместите отвес увеличительной рамы на ту же цифру,

что и на малой раме, и измерьте высоту, как вы это делали на моде-

ли. Прикрепите рейку к планкам передней части туловища с помо-

щью одного гвоздя или куска глины так, чтобы ее легко было под-

винуть. На этой рейке отметьте высоту. Затем отмерьте на модели

расстояние от отвеса на лицевой стороне и перенесите найденную

величину на увеличительную раму, действуя тем же способом. Пере-

секите горизонтальную линию на рейке вертикальной линией на том

242 расстоянии, которое определено с помощью измерительной палочки.

Затем измерьте глубину точки, т. е.

ее удаленность от отвеса, находяще-

гося на левой стороне модели; пере-

несите обмер на увеличительную ра-

му. Теперь вам известно, где следует

поместить деревянную часть каркаса

шеи так, чтобы она была действитель-

но в середине.

Таким же способом отметьте еще

точку на конце шеи, у самой голо-

вы; она даст длину деревянных ча-

стей каркаса шеи. Затем вырежьте

этот кусок дерева, как показано на

схеме (рис. 373), и прикрепите его

гвоздями или болтами, помещая гай-

ки на менее важной стороне фигуры

животного. Измерьте также толщину

шеи на модели, чтобы выяснить, ка-

кой объем придать деревянной части

ее каркаса, оставив достаточно места

для лепки, т. е. для того, чтобы мож-

но было в случае необходимости уда-

лить некоторое количество глины, не

обнажая дерева.

Голова. Для головы работайте так

же, как для шеи, приколотив или при-

лепив глиной деревянную рейку к де-

ревянной части каркаса шеи, напра-

вив ее соответственно центру головы.

Сделайте отметку в центре щеки, определите ее высоту, расстояние

и глубину. Найдя эту точку, поместите кусочет дерева таким обра-

зом, чтобы он находился точно в центре массы головы и оставлял

с обеих сторон достаточно места для глины. Каркас головы может

быть удлинен с помощью трубки, диаметром в 1 дюйм, прикреплен-

ной на макушке головы и спускающейся вдоль деревянной части, а

затем прикрипеленной к деревянной части каркаса шеи, как указано

на рис. 68. Деревянные части каркаса головы скрепляются с деревян-

ными частями каркаса шеи с помощью плоских железных полос,

привинченных спереди и сзади, как показано на схеме (рис. 373).

Ноги. Отметив на модели место, указанное на схеме буквой Н

(рис. 373), сделайте три обмера. Затем посмотрите, сколько места за-

нимает деревянная часть, соответственно этим трем обмерам, и ввин-

тите болт так, чтобы головка его находилась на 2—3 дюйма ниже,

чем наружная поверхность глины, которую предстоит наложить. На

этот болт нацепите кусок железа в

дюйма в поперечнике и конец

его изогните, как показано на схеме (рис. 373). Этот кусок железа

должен быть совершенно прямым, доходить, примерно, до середины

плинта и на нижней части должен соответствовать местонахождению

щетки и копыта (см. схему, рис. 373). Сделайте три обмера, опреде-

ляющие положение колена. Для этого облепите железо в этом месте 243

глиной равномерно со всех сторон

и на глине отметьте нужную точ-

ку. Очень важно, чтобы железо

было помещено точно в центре.

Этому следует уделить максималь-

ное внимание, иначе впоследствии

возникнут большие затруднения.

Точно так же следует определить

место нахождения копыта; так как

штанга свободно прицеплена к вин-

ту, ей легко придать нужное поло-

жение. Работайте так же над дру-

гими ногами.

Хвост. Введите кусок дерева

над горизонтальной частью желез-

ного остова между планками и

приколотите его с боков (рис. 373,

буква В). К верхней стороне этого

куска дерева прикрепите кусок

железа нужной длины и изгиба. К

этому последнему прикрепите не-

которое количество «бабочек», спо-

собных выдержать тяжесть хвоста.

Из предосторожности, прежде

чем окончательно прикрепить

хвост, проверьте правильность по-

ложения его центра и его длину,

делая и здесь три обмера.

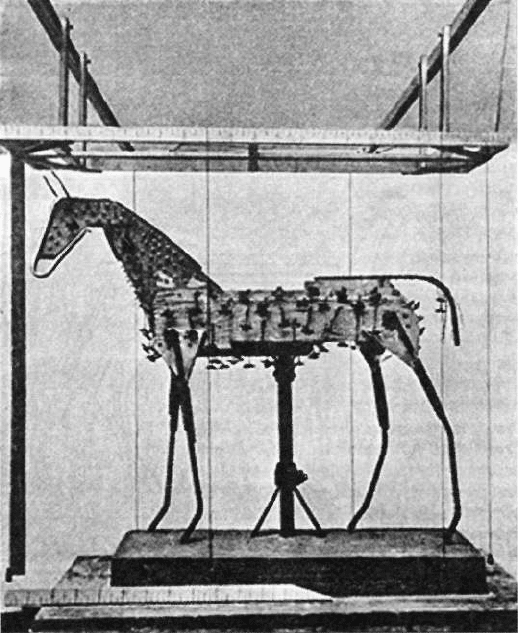

Эта первая стадия арматуры

и является собственно каркасом;

остается только добавить «бабоч-

ки», маленькие кусочки дерева и т. д.,чтобы создать хорошую опору

для глины. Ноги, после того как было найдено положение железных

частей, должны быть укреплены, как показано на схеме (рис. 373),

с помощью кусков дерева (буква В), а железная основа ног в самых

толстых местах должна быть окружена кусочками дерева. Эти по-

следние следует прикреплять проволокой, которую можно заматы-

вать для прочности и вокруг железных частей. Приколотите как

можно больше «бабочек» и реек там, где это кажется нужным для

лучшей поддержки тяжести глины (рис. 374).

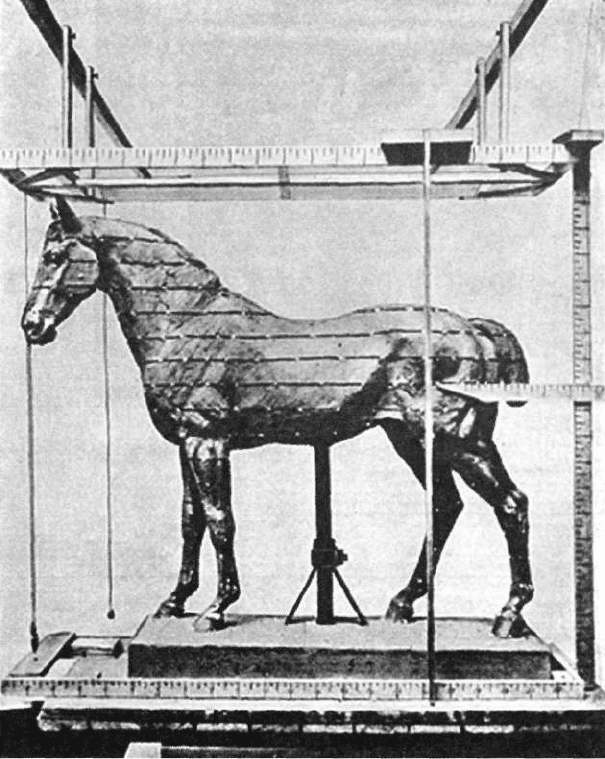

НАЛОЖЕНИЕ ГЛИНЫ НА КАРКАС

Теперь необходимо наложить на каркас глину, начиная с сере-

дины туловища и стараясь, чтобы глина проникла глубоко в щели

каркаса и полностью прилипла. Толщина слоя глины должна быть

около 2 дюймов вокруг туловища, шеи и головы. Ноги следует остав-

244 лять свободными до тех пор, пока не зафиксированы хотя бы несколь-

374

Полный каркас для фигуры лошади в величину натуры

ко точек на других частях тела, что позволит лучше определить по-

ложение железного каркаса ног. Когда известное количество глины

положено на переднюю часть каркаса, наложите такое же количест-

во и на заднюю. Ибо, если вся передняя часть покрыта глиной, а

задняя оставлена обнаженной, тяжесть глины может пригнуть кар-

кас вперед, несмотря на его прочность. Итак, начиная с середины

тела, наложите слой глины толщиною примерно в б дюймов с каж-

дой стороны, пока не покроете каркас во всю длину. Вес задних час-

тей обычно правильно уравновешивает вес головы и шеи.

Когда каркас покрыт глиной, начните фиксировать главные точ-

ки — выступы гребней подвздошных костей, колен, плеч, задней и

передней стороны шеи, две или три на голове и на всех выступаю-

щих частях модели. Эти первые точки не должны быть абсолютно

точными, ибо их придется в дальнейшем определять вторично. Они

являются лишь вспомогательными на определенном этапе работы и

позволят судить о том, какое количество глины следует добавить.

Сделав это, обложите железные части ног глиной, накладывая

ее слоем одинаковой толщины со всех сторон железа. Если вы заме-

тите, что, судя по данным обмеров, железные части расположены не

совсем в центре глины, то на этой стадии работы их легко переста-

вить на верное место.

Когда железные части укреплены на местах, найдите несколько

точек на задних ногах: коленные чашки, поджилки и края копыт.

Сделайте то же на передних ногах.

Когда вы таким образом получили общее, можно на глаз доба-

вить между фиксированными точками столько глины, сколько нужно

для получения объема, соответствующего по пропорциям объему

модели.

ГЛАВА IV

ПУНКТИРОВАНИЕ

В дальнейшем я работаю следующим способом.

Начертите на гипсовой модели несколько горизонтальных линий,

расположенных одна от другой примерно на расстоянии одного дюй-

ма; для проведения их следует пользоваться спиртовым уровнем, что

даст вам полную уверенность в том, что они проведены совершенно

горизонтально. На этих линиях поставьте точки карандашом пример-

но через каждые полтора дюйма (рис. 364).

Перенесите эти линии на увеличенный экземпляр следующим об-

разом. Найдите на малой модели высоту первой линии с помощью

измерителя высоты. Предположим, что она равна 6 дюймам, считая

от рамы. Приложите измеритель высоты к большой раме, а измери-

тельную палочку поместите на шестое деление этой линейки точно

под прямым углом; отметьте горизонтальной черточкой на глине точ-

ку, где находится конец измерительной палочки. К этой черточке при-

ложите линейку, равную длине лошади, и с помощью уровня уста-

новите ее совершенно горизонтально. Проведите на глине длинную

линию (рис. 379), подобную тем, которые были проведены на модели.

Таким же способом перенесите остальные линии.

Эти горизонтальные линии дают высоту всех точек, отмеченных

на модели, и таким образом избавляют от необходимости устанавли-

вать местонахождение каждой точки с помощью обмеров; придется

измерять лишь расстояние и глубину.

Мне кажется, что лучше, чтобы двое работали вместе над пунк-

тированием: один будет делать обмеры на модели, а другой — пере-

носить их на большую фигуру. Первый назовет расстояние, а другой

установит его на большой фигуре; то же и для определения глубины.

246 Это, конечно, ускорит работу и сделает ее менее монотонной.

Когда работает один человек, лучше всего написать на бумаге

расстояния, а под каждым из них — глубину для всех точек, наме-

ченных на одной из горизонтальных линий, проведенных на модели.

Расстояние 9, 8

, 7, 6

Глубина 3

, 3, 2

, 2

Это избавит от необходимости спускаться с лесов для обмера

каждой точки.

Когда горизонтальные линии проведены на глине, как и на мо-

дели, поступайте следующим образом.

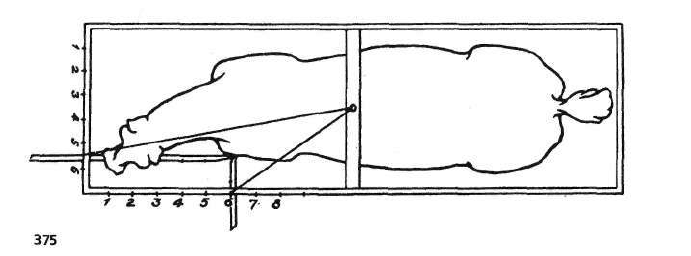

Предположив, что первая точка на первой линии была фиксиро-

вана, — она будет находиться где-нибудь около верхней части пле-

ча — поместите отвес лицевой стороны малой рамы против предна-

значенной для определения точки.

Перенесите это расстояние на глину, на первую линию, затем

поместите другой шнурок перед этой точкой на модели и точно так

же на большой фигуре и, измерив глубину, сделайте метку на глине

(рис. 375).

Старайтесь, чтобы оба шнурка всегда помещались так, чтобы

точка являлась вершиной прямого угла. Воткните колышек в глину

и вгоняйте его до тех пор, пока его свободный конец не совпадет

точно с обмерами расстояния и глубины.

Дойдя до обмера второй половины тела, поместите шнурок, оп-

ределяющий расстояние, на заднюю сторону рамы таким же образом,

как это делалось при обмерах первой точки, на одной прямой с об-

меряемой точкой. Конечно, шнурок, определяющий глубину, следует

перемещать каждый раз, чтобы он всегда был как раз против точки.

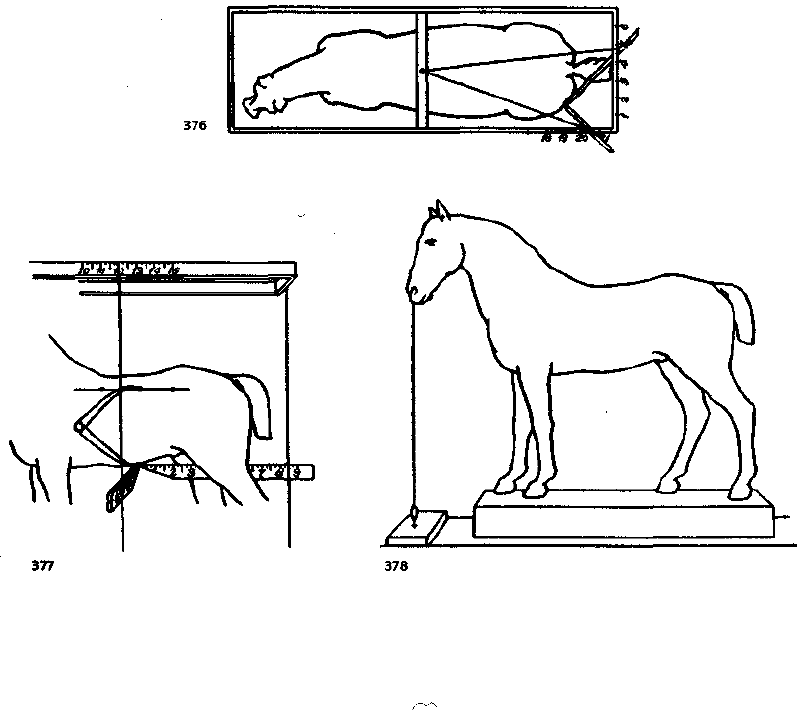

Когда определяемая точка расположена на косой поверхности по

отношению к сторонам рамы, оба шнурка могут быть помещены на

одну часть рамы, но всегда таким образом, чтобы оба шнурка и об-

меряемая точка являлись вершинами прямоугольного треугольника

(рис 376).

На ногах также можно начертить горизонтальные линии, но мо-

жет случиться, что некоторые из нужных вам точек на головках кос-

тей или в углублениях не будут расположены на горизонтальных ли-

ниях; в этом случае придется для них сделать все три обмера —

определить высоту, расстояние и глубину. 247

Для точек, находящихся под животом, можно сделать два обмера

расстояний, идущих от лицевой или задней стороны рамы и от левого

или правого бокового аспекта и скрещивающихся в нужной точке;

толщину вы определите циркулем; поставьте одну ножку в одну из

фиксированных ранее точек, находящихся на первой линии или на

спине, выберите такую, которая находится на одной вертикали с оп-

ределяемой точкой на животе (рис. 377).

Когда наложена вся глина, прикрепите отвес к краю ноздрей ло-

шади и вбейте гвоздь в плинт в том месте, где отвес касается земли.

Это поможет следить, не сдвинулся ли каркас с места во время

работы, т. е. не появился ли у него наклон вперед или назад; если

отвес не висит точно над гвоздем, значит, каркас изменил положение.

Стоит потратить много стараний на изготовление как можно бо-

лее крепкого каркаса. Отдав этому достаточно времени, вы оградите

себя от многих затруднений и неприятностей во время работы.

Когда пикирование окончено, обе рамы могут быть сняты и мо-

дель поставлена рядом с фигурой большого размера. Теперь нужно

лишь заполнить глиной пустые места между фиксированными точка-

ми до наружных концов колышков и обозначить различные формы

модели. В очень короткий срок будет закончена подготовка для по

лучения точного и схо-

жего повторения модели.

В дальнейшем обязатель-

но понадобится изменить

трактовку отдельных

форм и рисунок, ибо в

зависимости от размера

статуи меняется и под-

ход к ней.

Если бы пришлось

сделать подобное увели-

чение модели просто на

глаз, что, конечно, воз-

можно осуществить, оно

потребовало бы гораздо

больше времени, и я сом-

неваюсь, могло ли бы

оно быть сделано с та-

кой же точностью, уже

не говоря о том, насколь-

ко более трудоемким

оказался бы процесс.

Этот метод можно при-

менять для увеличения

фигуры, как и для любо-

го другого объекта. Два

человека могут сделать

пунктирование фигуры

лошади в натуральную

величину, примерно в те-

чение десяти дней, и я

сам часто делал это. За

этот срок можно полу-

чить фигуру, которая

при применении других

методов потребовала бы

месяцев работы.

Существует другой способ пункгирования, пожалуй, более ско-

рый и в принципе ничем не отличающийся от первого.

Вместо того чтобы ограничиться установкой рамы над фигурой,

сделайте вторую, точно такого же размера, и прикрепите ее к осно-

ванию статуи, стоящей на доске, к которой прикреплены железные

части каркаса. Укрепив железную основу на доске и поставив верх-

нюю раму на место, ставят вторую раму поверх железных частей

каркаса на доску и навешивают отвесы у четырех центров верхней

рамы, т. е. у 11-го деления на длинных сторонах и у 3

— на корот-

ких концах. Отвесы спускаются до низа так, что, передвигая нижнюю

раму, легко найти для нее правильное положение, т. е. такое, при ко-

тором отвесы будут проходить по тем же делениям. Теперь оба осто-

ва находятся точно один под другим; ставить их нужно с большим 249

379

Пример полного пунктирования на увеличенной фигуре
