Основными компонентами защитных жидкостей являются: минеральные масла
на основе углеводородов с высокой термической стабильностью, жировые масла
растительного или животного происхождения, обладающие смачивающими свой-
ствами, кремнийорганические жидкости и др.
Защитная жидкость должна обладать следующими свойствами: температура
вспышки в открытом месте должна превышать температуру пайки (для ТП-22
температура вспышки +230 °С, а
самовоспламенения +300 °С); обладать высокой
термической стабильностью при температуре расплавленного припоя, +230÷+260
°С, например в течение 1÷2 смен работы линии пайки; слабо испаряться, не более
3÷4 %, в течение смены; не снижать электрические параметры платы; легко уда-
ляться обычными растворителями; показатель кислотности свежей защитной
жидкости не должен превышать 14 мг КОН.
В качестве защитных
жидкостей при групповой пайке используют ЖЗ-1, ТП-
22, ВМ-71, ЖЗФ-350, ЖЗК-400.

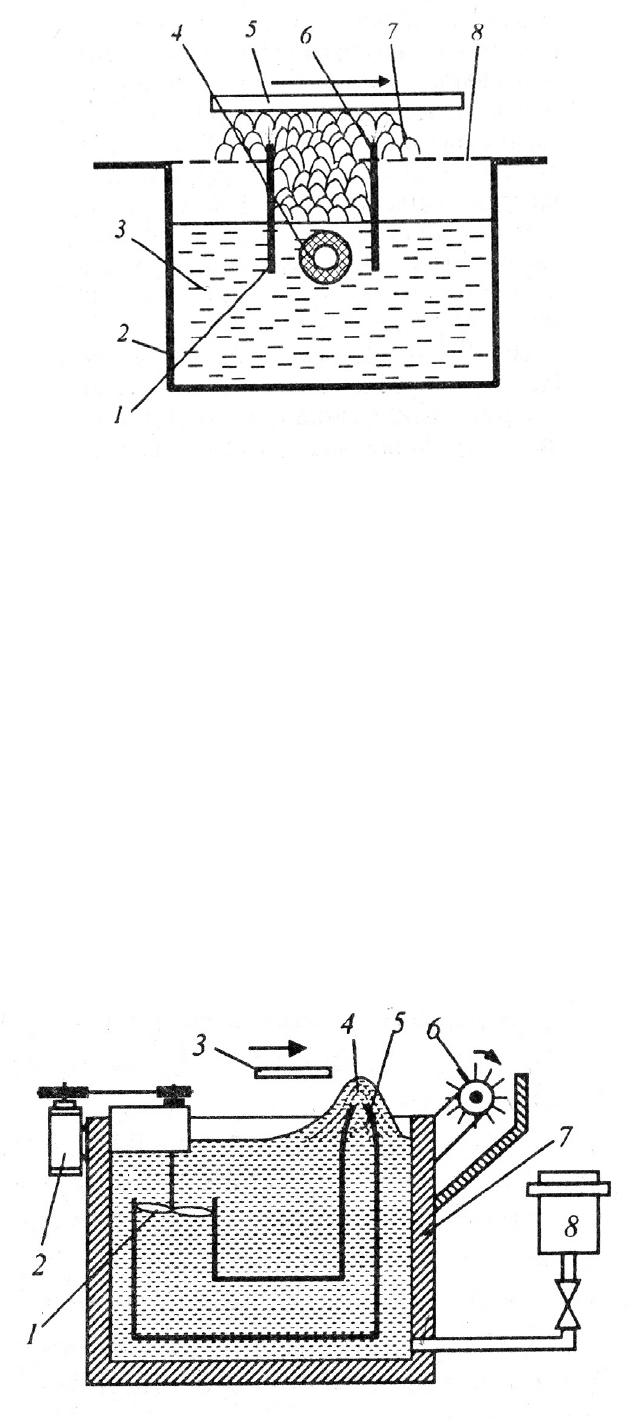

Способы подачи жидкости в зону пайки могут быть различными: с помощью
валика, соприкасающегося с волной припоя; капельным методом; внутрь объема
припоя. Расход жидкости составляет 2÷4 дм
3
за смену. Экономия припоя благода-
ря применению защитной жидкости достигает 0,5 кг за смену.
Как правило, после пайки на плате остается еще некоторое количество флюса
и продуктов его разложения. Они могут вызвать коррозию, деградацию паяных
соединений и ухудшить электрические параметры схемы. Необходимость очист-
ки платы после пайки определяется в зависимости от
требуемой степени надеж-
ности аппаратуры, условий ее эксплуатации, назначения изделия. При использо-
вании защитных масел очистка обязательна во всех случаях. Для очистки и про-
мывки плат применяют различные растворители и составы, включая воду. Общее
правило при этом заключается в следующем: моющие составы должны быть спо-
собны растворять как связующее вещество,
так и основной материал флюса.
Удаление остатков канифольных флюсов осуществляют спиртом, спир-
тобензиновой смесью, трихлорэтиленом, четыреххлористым углеродом. Однако
эти жидкости пожароопасны и токсичны. Ранее широко применялись фтор- и
хлоруглеродистые растворители – фреоны, которые негорючи, малотоксичны,
