Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
121
Продолжение таблицы 6.75
1 2
Рабочая среда
Нефть, газ, конденсат, промывочная
жидкость и их смеси
Температура рабочей среды, ºС 150
Габаритные размеры, мм
1600480470
Масса полного комплекта, кг 280
Технические характеристики превентора ППМ 12525
Таблица 6.76
Характеристика Показатель
Условный проход, мм 125
Рабочее давление, МПа 25
Диаметр уплотняемых труб, мм 33, 42, 48, 60, 73, 89
Рабочая среда
Нефть, газ, конденсат, промывочная
жидкость и их смеси
Температура рабочей среды, ºС 150
Габаритные размеры, мм
1170395508
Масса полного комплекта, кг 400
Клапан обратный тарельчатый типа КОТ
Клапан обратный тарельчатый (таблица 6.77, рисунок 6.64)
применяется в комплексах типа КОС для очистки скважины во время их
строительства и ремонта для удержания механических примесей в
процессе подъема их с забоя скважины.
Пример условного обозначения:
КОТ-50 – клапан обратный тарельчатый с условным проходом
50мм.

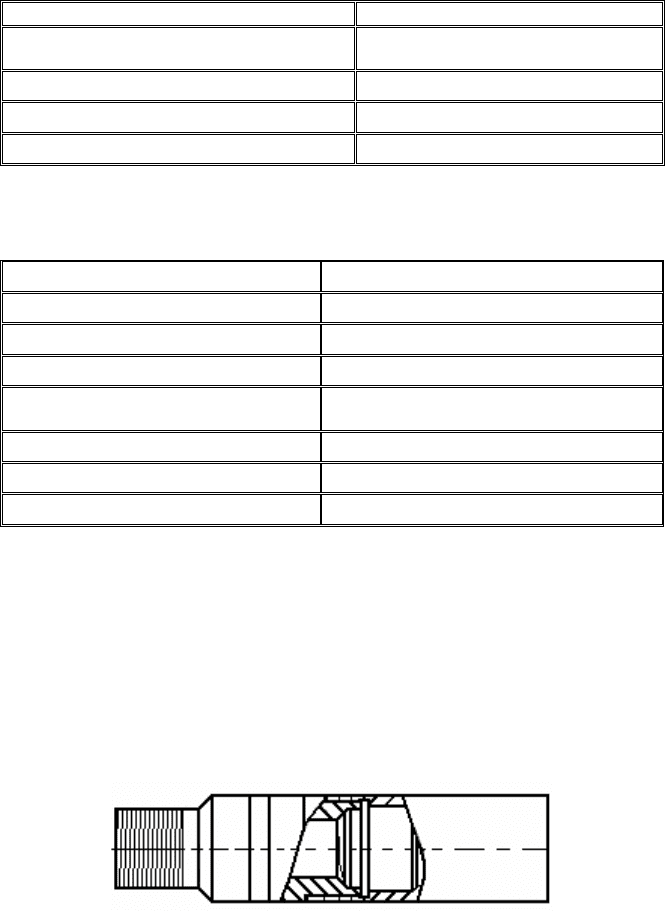

Рисунок 6.64 – Клапан обратный тарельчатый типа КОТ
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
122
Технические характеристики клапанов типа КОТ
Таблица 6.77
Параметры КОТ-50 КОТ-60 КОТ-70
Наружный
диаметр, мм..
89 108 120
Условный проход,
мм.
50 60 70
Присоединительная
резьба по ГОСТ
633-80
Гладкие НКТ 73 Гладкие НКТ 89 Гладкие НКТ 102
Уплотнение Металл - металл
Клапан обратный шариковый типа КОШ
Клапана типа КОШ (рисунок 6.65,
таблица 6.78) применяется для добычи нефти и
газа:
- в качестве обратных клапанов в
комплексах КОС;
- в качестве всасывающих клапанов при
добыче нефти скважинными штанговыми
насосами;
- в качестве обратных клапанов для
центробежных насосов.
Пример условного обозначения:
КОШ – 25 – клапан обратный шариковый
с условным проходом 25мм.

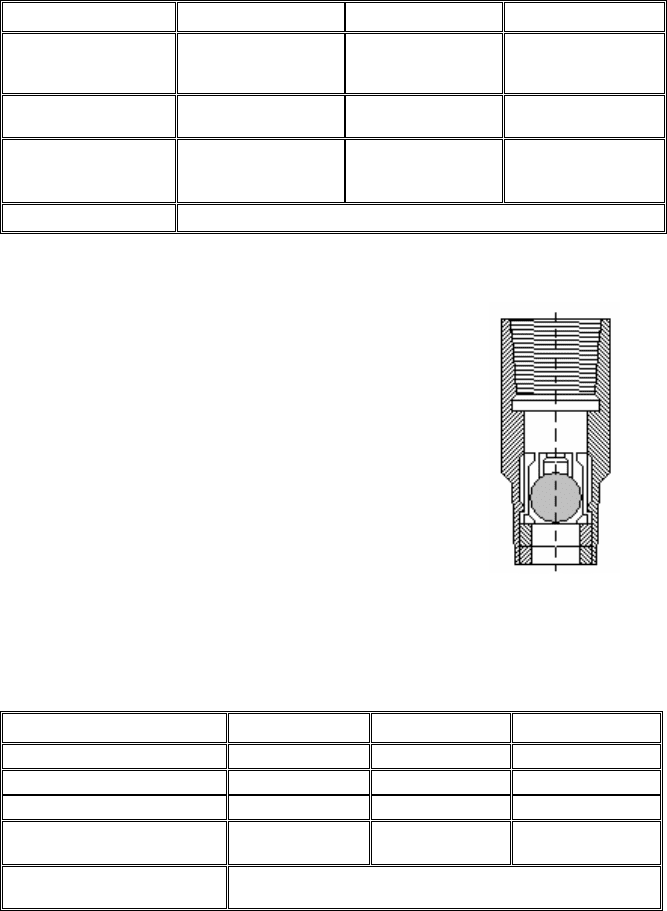

Рисунок 6.65 –
Клапан обратный
шариковый
Технические характеристики клапанов обратных типа КОТ
Таблица 6.78
Параметры КОШ-25 КОШ-40 КОШ-50
Рабочее давление, МПа. 21 21 21
Диаметр, мм.. 89 108 120
Условный проход, мм. 25 45 50
Присоединительная
резьба по ГОСТ 633-80
Гладкие НКТ
73
Гладкие НКТ
89
Гладкие НКТ
102
Уплотнение шара с
седлом.
Металл - металл
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
123

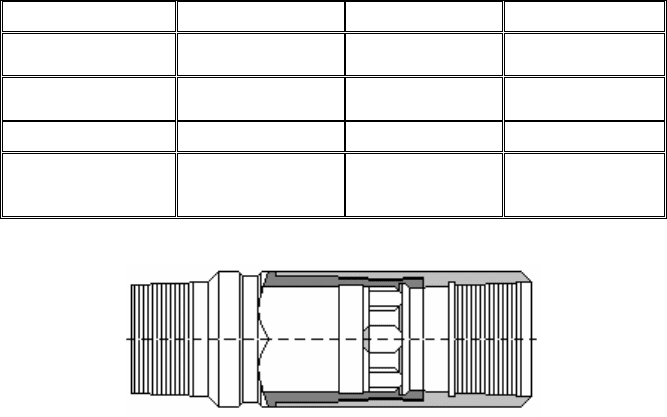

Устройства, задерживающие типа УЗ
Устройства задерживающие (рисунок 6.66 таблица 6.79)
предназначен для очистки от кусков породы, обрывов кабеля и т.п.
Пример условного обозначения:
УЗ – 75×89 – устройство задерживающее с условным проходом
75мм. и присоединительной резьбой гладких труб НКТ-89мм.
Технические характеристики устройств типа УЗ
Таблица 6.79
Параметры УЗ-75 УЗ-90 УЗ-170
Наружный
диаметр, мм..
93 120 195
Условный проход,
мм.
75 90 170
Длина, мм. 375 372 800
Присоединительная
резьба по ГОСТ
633-80
Гладкие НКТ 89 Гладкие НКТ 102 Гладкие НКТ 102
Рисунок 6.66 – Устройство задерживающее типа УЗ
Перья типа П
Перья (рисунок 6.67, таблица 6.80) применяются при текущем и
капитальном ремонте скважин в комплексах типа КОС для очистки
скважин с целью организации забора механических примесей с забоя
скважины.
Изготавливаются из легированной термообработанной стали.
Перья выпускаются двух видов:
1 – со скосом;
2 – с зубьями.
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
124
Пример обозначения оборудования:
П – 73×89×320 – 2 – перо вида 2 с присоединительной резьбой
гладких труб НКТ 73, с наружным диаметром 89мм. и длиной 320мм.
Технические характеристики перьев типа П
Таблица 6.80
Параметры П-73 П-89 П-102
Наружный
диаметр, мм..
89 108 120
Наружный
диаметр, мм..
108 120 138
Наружный
диаметр, мм..
120 138 195
Длина, мм. 320, 1200 320, 1200 320, 1200
Присоединительная
резьба по ГОСТ
633-80
Гладкие НКТ 73 Гладкие НКТ 89 Гладкие НКТ 102

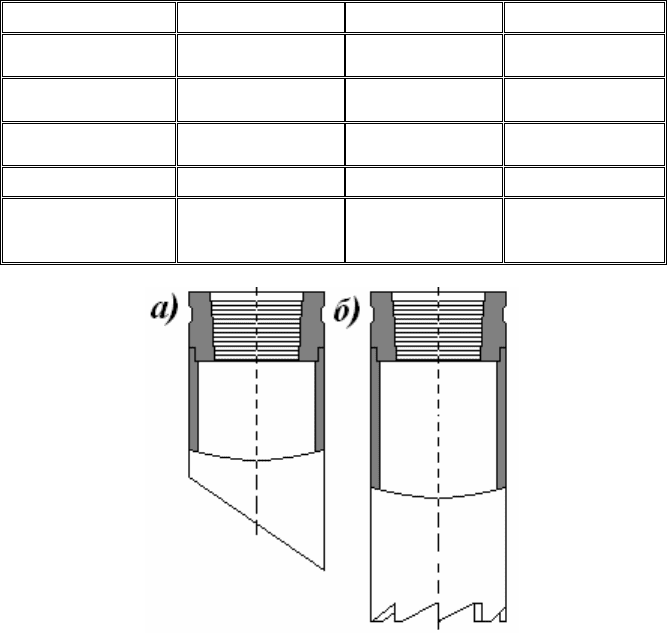

Рисунок 6.67 – Перья типа П
а) со скосом; б) с зубьями.
Воронка
Воронка (рисунок 6.68) представляет собой устройство,
облегчающие ввод торца колонны в аварийный инструмент.
Пример условного обозначения:
В – 178 – 170/230 - воронка с резьбой 178 по ГОСТ 632-80 с
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
125
минимальным внутренним диаметром 170мм. и наружным 230мм.

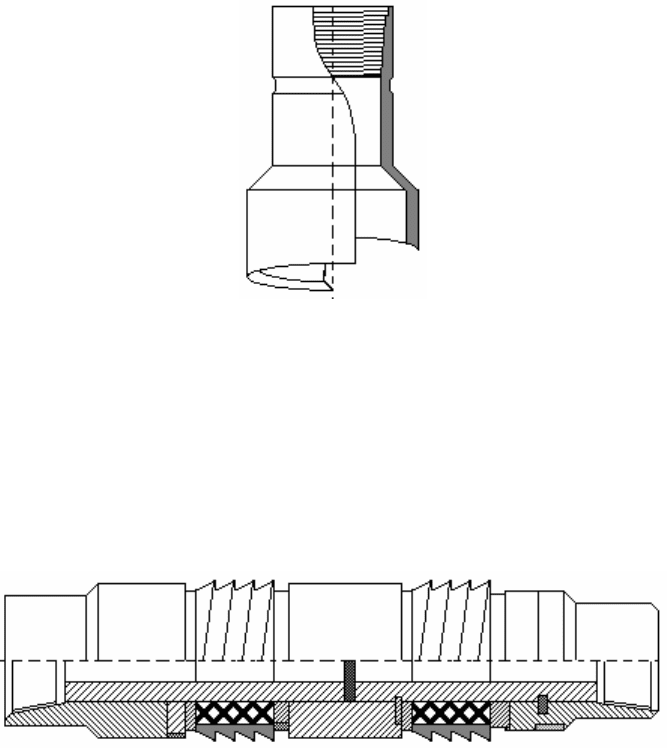

Рисунок 6.68 – Воронка типа В
Скрепер
Предназначен для очистки (скрепирования) эксплуатационной
колонны от ржавчины, осадков, механической примесей, солевых
отложений.
Очистка эксплуатационной колонны скрепером проводится перед
посадкой пакера для опрессовки э/к и спуском ЭЦН в скважину.
Рисунок 6.69 - Скрепер
Скрепер через переводник соединяется с насосно-компрессорными
трубами или бурильными трубами и спускается в скважину к интервалу
очистки, как правило, в нижнюю его зону. При этом лезвия ножа
направлены вверх - очистка производится снизу вверх. Создается
избыточное давление жидкости от 10 до 50атм и производится подъем на
длину рабочей трубы. Очистка колонны на подъем одной трубы (свечи)
повторяется 3-5раз, при этом спуск скребка вниз в первоначальное
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
126
положение производится без давления.
С целью упрощения технологии и сокращения времени на очистку
колонны, т.е. очистка производится как снизу вверх, так и сверху вниз
путем спуска в скважину двух скребков, соединенных между собой
патрубком.
Комплекс по очистки скважины
типа КОС-01
Комплекс типа КОС (таблица 6.81,
6.82, рисунок 6.70) предназначены для
осуществления очистки скважины от
сыпучих материалов (окалины, песка,
шлама, металлических кусков и т.п.).
Работа комплекса осуществляется за счет
использования перепада давления
жидкости между скважиной и трубами
НКТ, на которых комплекс спускается в
скважину. За один спуск в скважину без
организации циркуляционной промывки
комплекс способен поднять более 30
насосно-компрессорных труб диаметром
89мм. заполненных песком. Вместо
обратных клапанов типа КОТ, в
зависимости от конкретных условий, могут
быть установлены обратные клапаны типа
КОШ или задерживающие устройства типа
УЗ.
Пример условного обозначения:
КОС-01×108 – комплекс очистки
скважины типа КОС-01 на основе желонки
очистной ремонтной типа ЖОР-108.

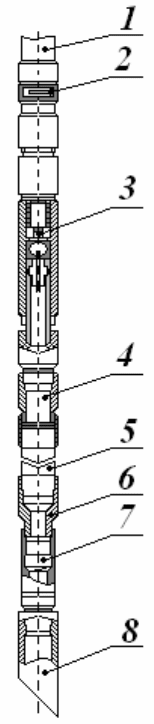

Комплекс КОС-01×108 включает в
себя (см. рисунок 6.70) – 1 – колонна труб
НКТ; 2 – клапан сбивной типа КС; 3 –
желонка очистная ремонтная типа ЖОР; 4
– переходник П73×89; 5 – накопитель
механических примесей (колонна труб
НКТ); 6 – переходник П89×73; 7 – клапан
обратный типа КОТ; 8 – перо типа П.
Рисунок 6.70 –
Комплекс оборудования
для очистки скважины
типа КОС-01
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
127
Техническая характеристика
Таблица 6.81
Параметры КОС-01×89 КОС-01×108 КОС-01×120
Наибольший крутящий
момент, передаваемый
комплексом, Н×м, не более.
1000 1200 1500
Наибольшая осевая нагрузка
на комплекс, кН, не более.
20 24 30
Наибольший диаметр, мм. 93 108 120
Колонна труб для спуска
комплекса в скважину
НКТ73 НКТ89 НКТ102
Колонна труб для организации
контейнера.
НКТ73 НКТ89 НКТ102
Состав оборудования КОС-01
Таблица 6.82
Комплект
поставки
КОС-01×89 КОС-01×108 КОС-01×120
Желонка очистная
ремонтная.
ЖОР-89 ЖОР-108 ЖОР-120
Переводники.
П-73×89
П-89×73
П-89×102
П-102×89
П-89×102
П-102×89
Клапаны
обратные.
КОТ-50
КОШ-25
КОТ-60
КОШ-40
КОТ-70
КОШ-50
Устройство
захватное.
УЗ-75 УЗ-75 УЗ-75
Клапан сбивной. КС-73 КС-89 КС-102
Перо.
П-73×89×1200-2
П-73×108×1200-2
П-89×108×1200-2
П-102×108×1200-
2
Комплекс очистки скважин типа КОС-02
Комплекс (рисунок 6.71, таблица 6.83, 6.84) предназначен для
разбивания глинистых пробок и размельчения кусков породы фрезерами с
последующим удалением с забоя измельченных частиц фракций
поршневым насосом.
Пример условного обозначения:
КОС – 02×108 – комплекс типа КОС с наружным диаметром
108мм.
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
128
Технические характеристики комплекса
Таблица 6.83
Параметры
КОС-
02×108
КОС-
02×120
Наибольший крутящий
момент, передаваемый
комплексом, Н×м, не
более.
1500 2000
Наибольшая осевая
нагрузка на комплекс, кН,
не более.
30 40
Наибольший диаметр, мм. 108 120
Колонна труб для спуска
комплекса в скважину
БТ89 БТ89
Колонна труб для
организации контейнера.
НКТ89 НКТ102
Комплект поставки оборудования
Таблица 6.84
Комплект
поставки
КОС-02×108 КОС-02×120
Насос
поршневой.
НП - 70 НП - 95
Переводники.
П-3-76×89
П-102×89
П-3-76×102
П-3-102×102
Клапаны
обратные.
КОТ-60
КОШ-40
КОТ-70
КОШ-50
Фрезер
кольцевой
2ФК-115/78 1ФК-120/97
Перо.
П-
89×108×1200-
2
П-
102×120×1200
-2

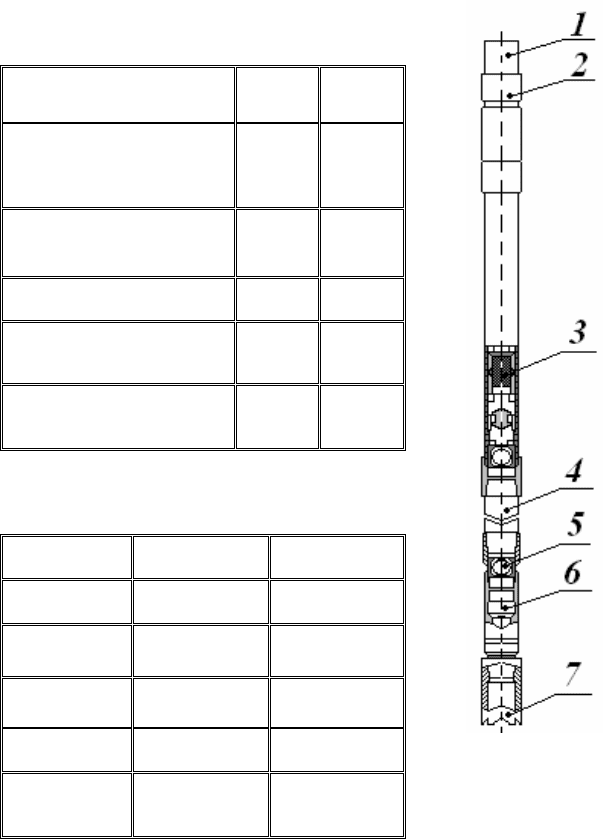

Рисунок 6.71 –
Комплекс оборудования
для очистки скважины
типа КОС-02
Комплекс КОС-02×108 включает в себя (см. рисунок 6.71) – 1 –
колонна бурильных труб; 2 – переводник П3-76×89; 3 – насос поршневой
типа НП; 4 – накопитель механических примесей (колонна труб НКТ); 5 –
клапан обратный типа КОШ; 6- клапан обратный типа КОТ; 7 – фрезер
кольцевой типа 2ФК.
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
129
Желонка очистная ремонтная типа ЖОР
Желонка очистная ремонтная типа
ЖОР (таблица 6.85, рисунок 6.72)
предназначены для работы в комплексах
очистки скважины типа КОС для удаления
песка, шлама, окалины, кусков породы,
металла и кабеля и обеспечивают очистку
скважины без организации в ней
циркуляционной промывки. Желонки также
могут работать самостоятельно с
различными инструментами (долотами,
фрезерами, ловителями наружного захвата
ЛТН, пакерами и др.) в зависимости от
конкретной операции.
Техническая характеристика желонок
типа ЖОР
Таблица 6.85
Значение
Параметр
ЖОР-
89
ЖОР-
108
ЖОР-
120
Глубина спуска, м
не более.
3500 3500 3500
Грузоподъемность,
кН не более.
100 150 200
Рабочий ход
открытия клапана,
мм.
30 33 35
Наружный
диаметр, мм.
89 108 120
Присоединительная
резьба гладких
труб НКТ по ГОСТ
633-80
73 89 102
Принцип действия желонки основан
на использовании перепада давления
жидкости между скважиной и полостью над
верхним клапаном желонки.

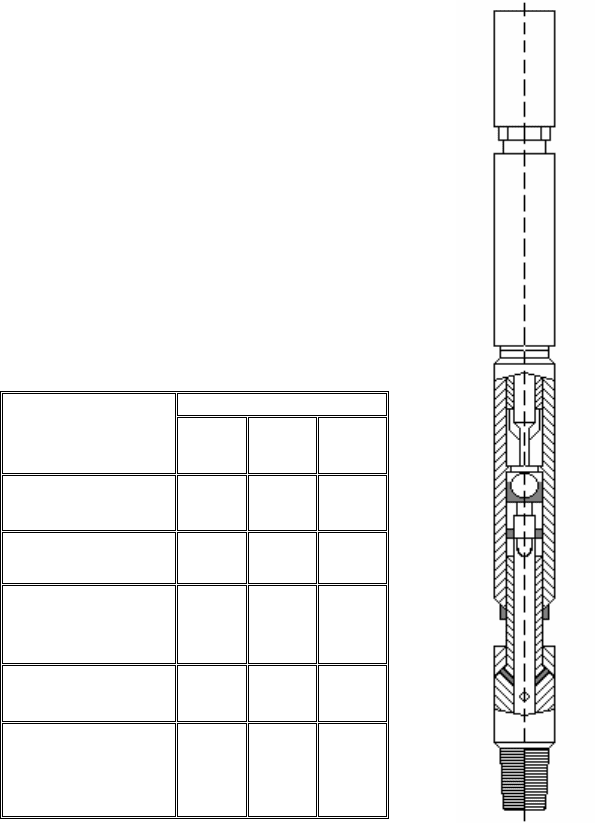

Рисунок 6.72 –
Желонка очистная
ремонтная типа «ЖОР».
Применяют желонку в случаях когда:
- в скважине невозможно восстановить циркуляцию;
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
130
- заполнение скважины промывочной жидкостью нежелательно или
вредно для пласта;
- очистка более экономична, чем монтаж и спуск оборудования
установки в скважине циркуляции.
Пример условного обозначения:
ЖОР – 89 – желонка очистная ремонтная с наружным диаметром
89мм.
Гидрожелонка типа ГЖ – 95 – 300
Гидрожелонка ГЖ-95-300 (рисунок 6.73) относится к
однофункциональным восстанавливаемым изделиям, применяется при
подземном ремонте скважин и предназначена для очистки забоя или
пласта в зоне перфорации от песка, шлама, буровой грязи и т.п.
Гидрожелонка поставляется в 2-х исполнениях комплектации:
- исполнение 1 – для очистки забоя;
- исполнение 2 – для очистки пласта.
Основные технические данные и характеристики гидрожелонки
Таблица 6.86
Наименование параметра, единица измерения
Значение
параметра
Рабочее давление, МПа. 30
Минимальная площадь проходного сечения, см
2
, не менее. 6
Усилие для открытия при давлении 30МПа, кН, не более. 95
Ход штока, мм. 65
Максимальная растягивающая нагрузка, кН. 300
Габаритные размеры, мм, не более:
- длина
- диаметр
670
95
Масса, кг, не более. 21
Масса полного комплекта, кг, не более:
- исполнение 1
- исполнение 2
38
85
