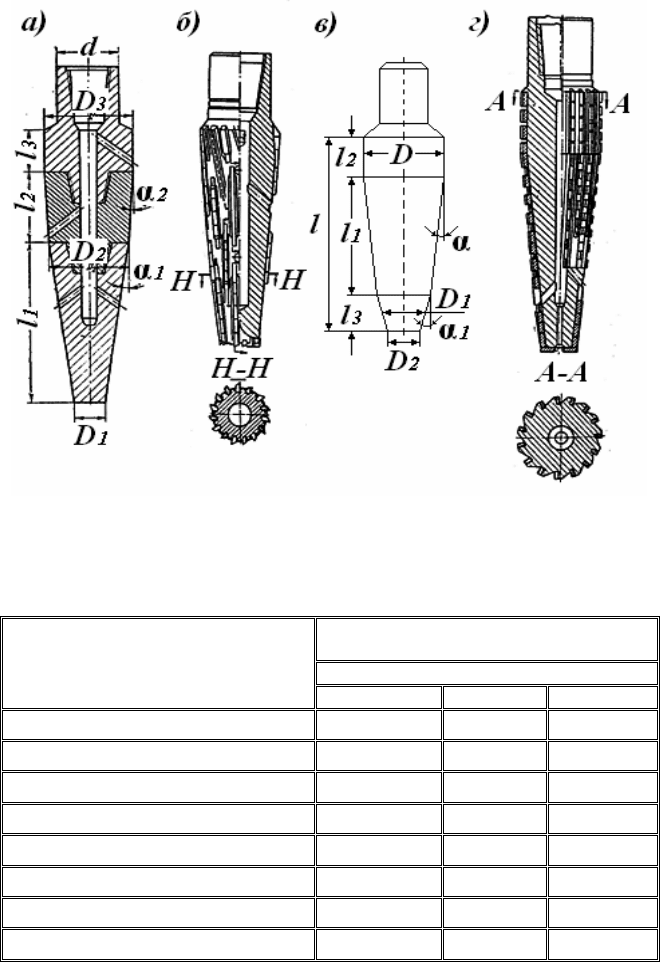

Рисунок 6.49 - Райберы
Основные размеры комбинированных райберов
Таблица 6.62
Основные размеры комбинированного
райбера
Диаметр колонны
Наименование (см. рис. 6.49а)
168 219 273
Наибольший диаметр D
3
, мм 142 193 245
Диаметр первой секции D
2
, мм 130 175 230
Наименьший диаметр D
1
, мм 50 60 80
Диаметр замка d, мм 110 145 145
Длина первой секции L
1
, мм 240 195 130
Длина второй секции L
2
, мм 120 125 260
Длина третьей секции L
3
, мм 60 120 130
Вес, кг 52 64 57
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
102
Основные размеры райбера-фрезера типа РПМ
Таблица 6.63
Основные размеры
комбинированного райбера
Диаметр колонны
Наименование (см. рис. 6.49в)
146 168 219 273
D
121 143 193 246
D
1
93 110 148 189
D
2
67 79 107 137
L
354 404 440 522
l
85 100 110 130
l
1
179 200 220 260
l
2
90 104 110 132
a
1
4º24' 4º43' 5º50' 6º15'
a
2
8º11' 8º32' 10º33' 11º8'
Удочки
Удочки предназначены для извлечения из скважины тортального
каната диаметром 19мм. и каротажного кабеля диаметром 22мм. в
эксплуатационной колонне до 168мм.
Различают удочки шарнирных и нешарнирных типов:
- нешарнирные УО1-168; УК1-168; УООП1-168; УОП1-168
(рисунок 6.50абвг, таблица 6.64).
- шарнирные УШ1-168 (рисунок 6.50д, таблица 6.65).
Удочка типа УО1-168 имеет 4 крючка расположенных на стержне с
разных сторон и на разной высоте.
Удочка типа УОП1 имеет 2 крючка, расположенных диаметрально
противоположно. В стержне сделано отверстие для промывочной
жидкости.
Удочка типа УООП1-168 имеет 2 крючка расположенных с одной
стороны на разной высоте. В стержне сделано продольное отверстие для
промывочной жидкости.
Были разработаны аналогичные удочки – крючки для работы в
скважинах различного диаметра, технические характеристики которых
представлены в таблицах 6.64, 6.65.
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
103

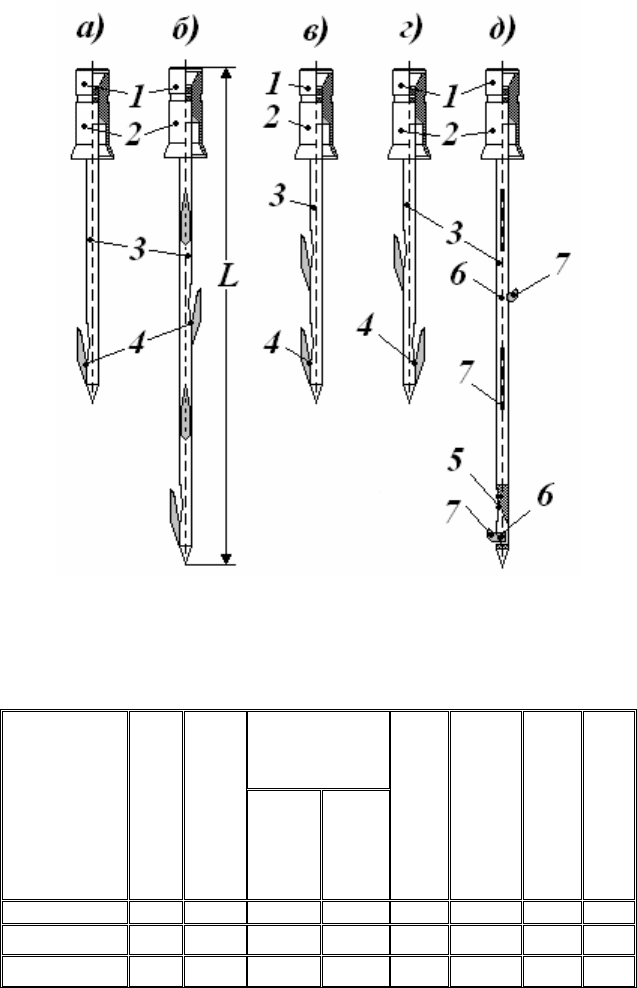

Рисунок 6.50 – Удочки нешарнирные и шарнирные
1 – муфта переводная; 2 – воронка; 3 – стержень; 4 – крючок; 5 – пружина; 6 –
палец; 7 – крючок шарнирный.
Техническая характеристика удочек нешарнирных
Таблица 6.64
Габаритные
размеры, мм.
Шифр удочки -
крючка
№ рис.
Диаметр Э/К, мм.
длина
диаметр
Длина вылета
крючка, мм
Присоединительна
я резьба замковая
Вес теоретический,
кг.
Грузоподъемность,
т.
1 2 3 4 5 6 7 8 9
УК1-146 53а 146 1400 113 42,5 3-76 27 25
УК1-168 53а 168 1600 138 50 3-88 33 30
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
104
Продолжение таблицы 6.64
1 2 3 4 5 6 7 8 9
УО1-146 53б 146 1800 113 42,5 3-76 35 25
УО1-168 53б 168 2000 138 45 3-88 40 30
УООП1-146 53в 146 1300 113 42,5 3-76 24 25
УООП1-168 53в 164 1200 138 50 3-88 28,7 30
УОП1-146 53г 146 1300 113 42,5 3-76 24 25
УОП1-168 53г 168 1200 138 50 3-88 28,7 30
Техническая характеристика удочек шарнирных (рисунок 6.50д)
Таблица 6.65
Габаритны
е размеры,
мм.
Шифр однорогого -
крючка
Диаметр Э/К, мм.
длина
диаметр
Диаметр стержня или
диагональ
квадратного сечения
Максимальный
вылета крючка, мм
Присоединительная
резьба замковая
Вес теоретический,
кг.
Грузоподъемность, т.
Форма сечения
стержня
УШ-
114
114 1290 95 55 47 3-76 23 20
Квадра
тная
УШ1-
146
146 1360 113 70 56,5 3-76 34 25
Квадра
тная
УШ1-
168
168 1600 138 55 68 3-88 37 30
Кругла
я
УШ1-
219
219 1775 190 80 90 3-88 66 40
Кругла
я
Труборез- фрезер ТФ
Труборез-фрезер типа ТФ предназначен для резки насосно-
компрессорных, обсадных труб и бурильных труб.
Труборез обеспечивает:
- резку толстостенных труб путем воздействия давления
промывочной жидкости на резцы;
- возможность использования как самостоятельно, так и с якорем.
Присоединительные резьбы по ГОСТ 633-80.
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
105
Устройство для очистки забоя скважины типа УОЗС
Предназначено для извлечения из скважины обломков породы,
частей деталей породоразрущающего инструмента и элементов бурильной
колонны механическим способом.
Конструкция устройства обеспечивает подачу промывочной
жидкости на забой и позволяет осуществлять как прямую, так и обратную
её циркуляцию.
Устройство выпускается с правой и левой присоединительной
резьбой.
Шламоуловитель типа ШМУ
Предназначены для улавливания обломков разрушаемых в
скважине металлических объектов и отдельных фрагментов вооружения
разрушающих инструментов (долот, фрезеров и т.д.)
Шламоуловители выпускаются с правой и левой
присоединительной резьбой.
Скребки
Скребки служат для очистки стенок эксплуатационных колонн от
различных отложений. Технические характеристики скребков приведены
в таблице 6.66
Технические характеристики скребков
Таблица 6.66
Колонный скребок
Диаметр ЭК,
мм
Наибольший
диаметр скребка,
мм
Диаметр
проходного
отверстия, мм
Длина,
мм
Масса,
кг
Режим
эксплуатации
СК-146 146 136 40 1277 110
СК-168 168 158 40 1310 120
СК-178 178 168 60 1192 136
СК-219 219 207 62 1291 151
СК-273 273 263 100 2056 254
Нагрузка
60 кН,
расход
жидкости
10 л/с
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
106
Печать
Печать это специальное устройство, корпус которого снизу и с
боков покрыт свинцовой оболочкой толщиной 8-10мм. По оси корпуса
предусмотрено сквозное продольное отверстие, через которое
прокачивается жидкость.
Печать предназначена для определения по оттиску, полученному на
её алюминиевой оболочке, положения верхнего конца объектов,
оставшихся в скважине вследствие аварий. Основными узлами печати
являются корпус с деталями для получения оттиска предметов и
зажимное устройство (рисунок 6.51).
На утолщение в нижней части корпуса 2 надевается резиновый
стакан 8, который прикреплен к корпусу четырьмя винтами 7. На
резиновый стакан, в свою очередь, надевается алюминиевая оболочка 6,
«перья» которой загибаются на кольцевой заплечик корпуса. На средней
(цилиндрической) части корпуса установлен направляющий винт 4 и
нарезана трапецеидальная резьба. По винту и резьбе движется зажимное
устройство, при помощи которого зажимаются «перья» алюминиевой
оболочки.
Зажимное устройство состоит из нажимной втулки 5 и нажимной
гайки 3. На верхнюю часть корпуса навинчивается переводник 1 с
замковой резьбой бурильных труб для присоединения к колонне труб, на
которых печать спускается в скважину.
Печать в собранном виде медленно спускают в скважину на
бурильных трубах. При необходимости спуск производят с промывкой,
печать устанавливают в скважине на верхнем конце объекта. Нагрузка для
получения отпечатка не должна превышать 20кН.
Различают 4 вида печатей:
Плоскую печать применяют для определения глубины, на которой
в скважине находится аварийный предмет.
Конусная печать предназначена для получения отпечатков стенки
эксплуатационной колонны, сложных нарушений, смятий, трещин.
Универсальная печать имеет алюминиевую оболочку (рисунок
6.51). Корпус ее представляет собой цилиндр, на утолщенную часть
которого надевается сменный резиновый стакан и алюминиевую
оболочку. Техническая характеристика универсальной печати приведена в
таблице 6.67.
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
107
Техническая характеристика универсальных печатей типа ПУ-2
Таблица 6.67
Основные размеры, мм
Типоразмер печати
Условный диаметр
колонны обсадных и
насосно-компрессорных
труб, мм
Максимальная рабочая
нагрузка для получения
отпечатка, кН(т)
диаметр
длина
Масса, кг
ПУ2-102 102* 75; 84 295 4,5
ПУ2-146
140146
106; 112; 118 360 10,0
ПУ2-168 168
20(2)
125; 131; 137; 141 430 18,0
* Диаметр колонны насосно-компрессорных труб.

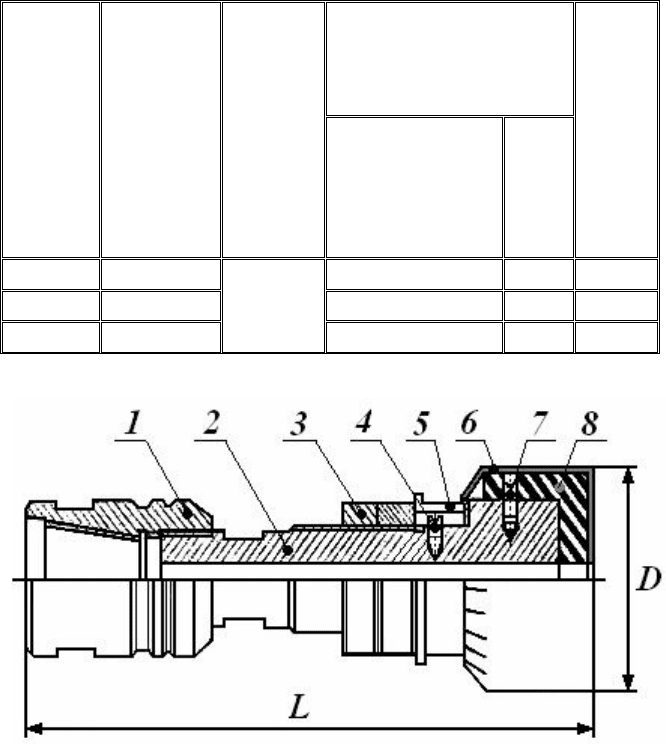

Рисунок 6.51 - Универсальная печать
1 – переводник; 2 – корпус; 3 – нажимная гайка; 4 – направляющий винт; 5 –
нажимная втулка; 6 – алюминиевая оболочка; 7 – винты крепления резинового
стакана; 8 – резиновый стакан.
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
108
Гидравлическая печать ПГ-146-1
(рисунок 6.52) предназначена для
обследования эксплуатационных колонн
диаметром 146мм., отличается от
аналогичных устройств тем, что
позволяет получить более четкое
представление о характере и
конфигурации поврежденной колонны на
всей площади соприкасающихся
поверхностей резинового элемента и
обсадной колонны (длина резинового
элемента 4м.).
Принцип работы:
В трубу, на которой спускают
печать в скважину, нагнетают жидкость.
Проходя через отверстия А,
просверленные во внутренней трубе,
жидкость попадает под резиновый
элемент, который плотно прижимается к
внутренней стенки колонны. Давление
доводят до 1,2МПа, выдерживают в
течение 5 минут, а затем уменьшают до
атмосферного. После этого печать
поднимают на поверхность.
Конструкция печати ПГ-146-1
(рисунок 6.52)
Отклонитель
Отклонитель инструмент в виде
плоского или желобобразного клина,
спускаемый в скважину на бурильных
трубах или кабеле. Предназначен, для
обеспечения необходимого отклонения
райберов при вскрытии окна в колонне и
бурового инструмента при бурении
второго ствола.
Отклонитель работает и при
посадке на забой (естественный или
искусственно созданный) (смотри ниже
зарезку второго ствола.).

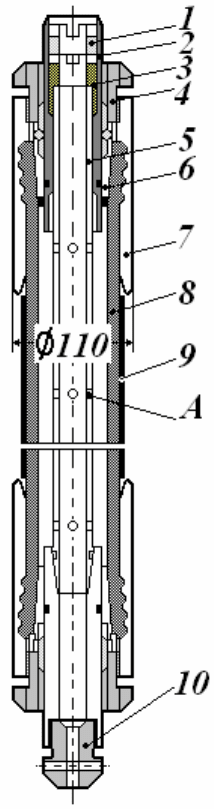

Рисунок 6.52 – Печать
гидравлическая ПГ-146-1
1 – гайка; 2 – корпус; 3 –
поршень; 4 – стопорная гайка; 5
– гайка; 6 – конусный узел; 7 –
втулка; 8 – резиновый элемент;
9 – пластичный слой; 10 –
штуцер.
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
109
Ясс гидромеханический типа ГМ (таблица 6.68, рисунок 6.53)
Яссы гидромеханические предназначены для создания ударных
нагрузок при ликвидации аварий (прихватов) в скважине. Конструкция
ясов позволяет производить удары вверх, вниз или вверх и вниз.
Яссы имеют два режима работы:
Механический и гидромеханический, причем в последнем режиме
рабочим давлением является давление промывочной жидкости.
Пример обозначения:
ГМ-95 – Ясс гидромеханический с наружным диаметром 95мм.
ГМ – 95Л – то же с левой резьбой.

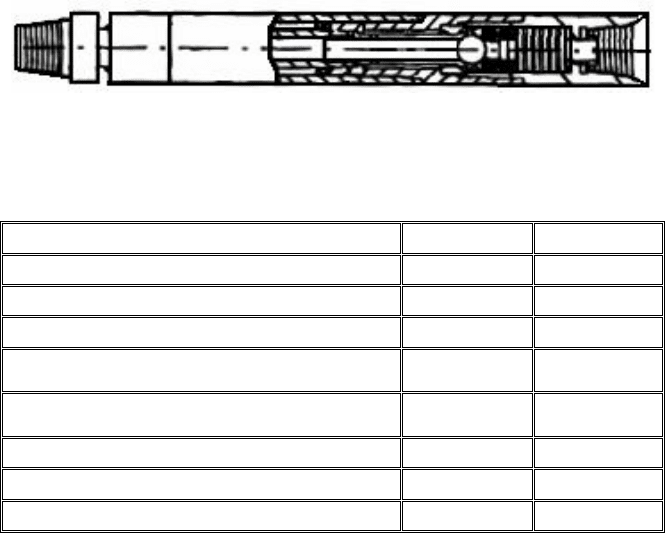

Рисунок 6.53 – Ясс гидромеханический типа ГМ
Техническая характеристика
Таблица 6.68
Параметры ГМ-95 ГМ-120
Наружный диаметр, мм. 95 120
Верхний диаметр, мм. 24 40
Наибольшая сила удара, кН. 250 1350
Наибольший передаваемый крутящий момент,
кН×м.
1,5 3,0
Наибольшая растягивающая нагрузка на
открытый ясс, кН.
1200 2000
Присоединительная резьба по ГОСТ 28487-90 3-76 3-88
Свободный ход штока ясса, мм. 400 600
Масса, кг. 60 90
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
110

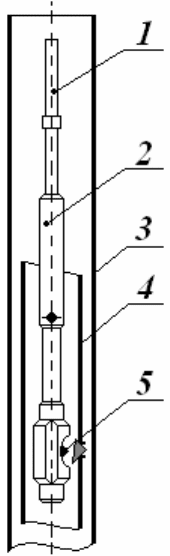

Скважинный пробойник типа
«ОСА» (рисунок 6.54)
Скважинный пробойник для насосно-
компрессорных труб типа «ОСА»
предназначен:
- для сообщения полости труб с
забоем скважины путем пробивки стенки
НКТ без использования в подземном
оборудовании дополнительных устройств,
таких как разрушаемые болты и диафрагмы,
управляемые и съемные клапаны и др.;
- для резки прихваченной в скважине
колонны НКТ.
Инструмент выпускается в двух
модификациях:
- свободного сбрасывания с приводом
от столба жидкости;
- спускаемый на штангах.
В трубу НКТ сбрасывается или
спускается на штангах инструмент. После
достижения необходимого интервала из
корпуса инструмента выходит жало, и после
пробивки отверстия в НКТ автоматически
утапливается в корпусе.
При спуске инструмента на штангах
возможно пробивание множества отверстий
в одном сечении - т.е. осуществляется резка
труб.
Рисунок 6.54 –
Скважинный пробойник
типа «ОСА»
1 - штанга; 2 – пробойник; 3 –
Э/К; 4 – НКТ; 5 – жало.
Клапаны сбивные типа КС
Клапаны сбивные типа КС (таблица 6.69, рисунок 6.55)
применяются для слива жидкости из колонны насосно-компрессорных
труб при их подъеме из скважины вместе с электроцентробежным
насосом (при наличии обратного клапана). Срабатывание клапана
происходит после разрушения сбивного пальца механическим способом.
Пример условного обозначения:
КС-73 – клапан сбивной типа КС с присоединительной резьбой
гладких труб НКТ 73мм. по ГОСТ 633-80.
