Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
91
Фрезеры
Фрезеры предназначены для разрушения всевозможных
посторонних предметов в скважинах, а также иных препятствий,
затрудняющих или вовсе не позволяющих нормальное продолжение
технологического цикла в скважинах
Фрезеры забойные типа ФЗ (рисунок 6.41), предназначены для
сплошного фрезерования аварийных труб, штанг и других металлических
предметов.
Технические характеристики представлены в таблице 6.59

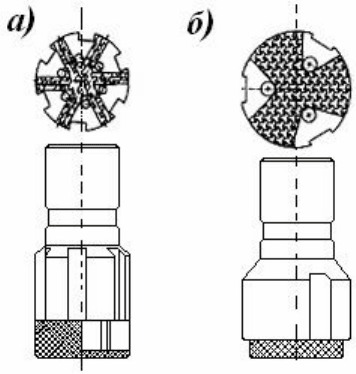

Рисунок 6.41 – Фрезер забойный типа ФЗ
а) Фрезер забойный типа ФЗ легкого вида (1ФЗ); б) Фрезер забойный типа ФЗ
среднего вида (2ФЗ).
Фрезеры забойные вогнутые типа ФЗВ (рисунок 6.42)
Фрезеры забойные типа ФЗВ предназначены для сплошного
фрезерования аварийных труб, штанг и других металлических предметов,
с центрированием на забое.
Технические характеристики фрезеров типа ФЗВ представлены в
таблице 6.56.
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
92
Технические характеристики фрезеров типа ФЗВ
Таблица 6.56
Обозначение
фреза
Условный
диаметр
колонны
обсадных труб
ГОСТ 632-80
Наружный
диаметр, мм.
Присоединительная
резьба по ГОСТ
28487-90
140 113
140 118
140, 146 120
3-76
146, 168 122
168 135
168 140
3-88
3ФЗВ
245, 273 210 3-117

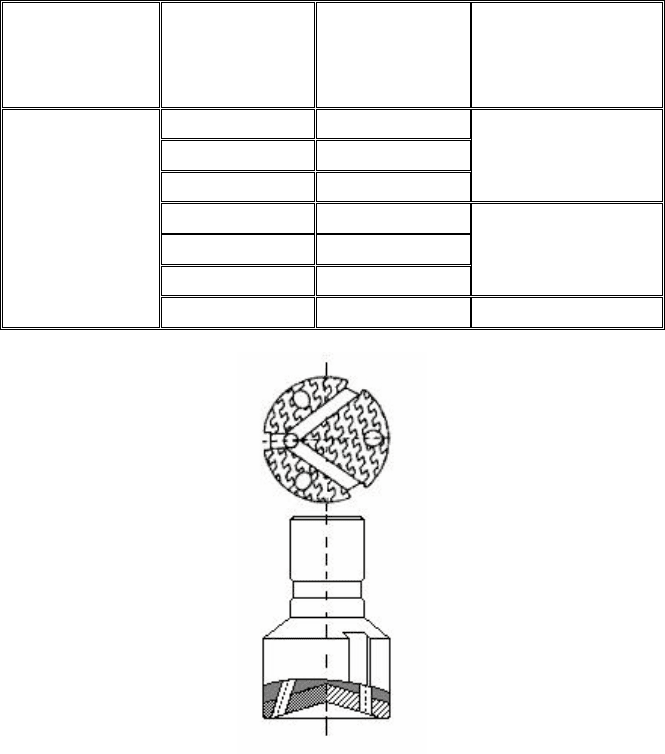

Рисунок 6.42 – Фрезер забойный загнутый типа ФЗВ тяжелого
вида (3ФЗВ)
Фрезеры забойно-кольцевые типа ФЗК (рисунок 6.43)
предназначены для сплошного фрезерования труб с опережающим
офрезеровыванием кольцевого пространства между фрезеруемой трубой
стенками скважины.
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
93

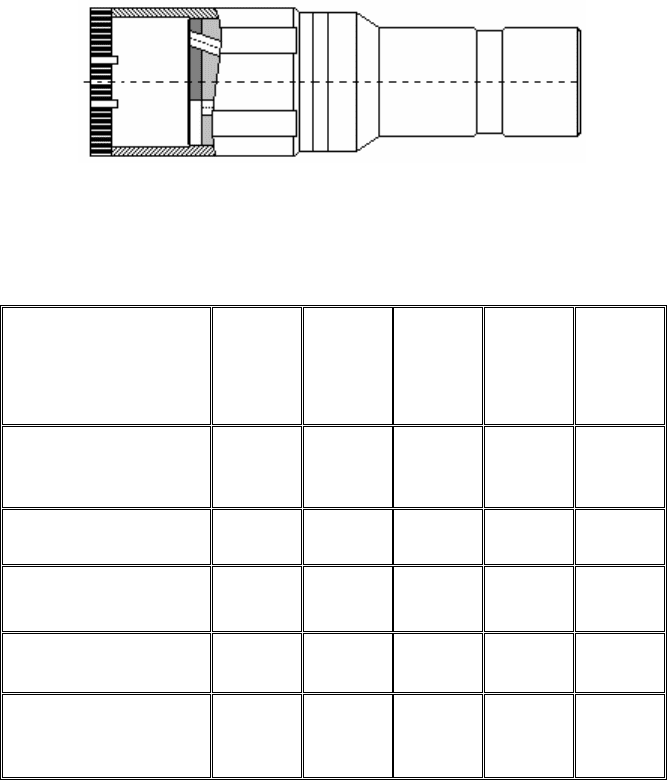

Рисунок 6.43 – Фрезер забойно-кольцевой типа ФЗК
Технические характеристики фрезеров типа ФЗК
Таблица 6.57
Типоразмер фрезера
ФЗК-
115
ФЗК-
118
ФЗК-
128
ФЗК-
136
ФЗК-
167
Условный диаметр
колонны обсадных труб
ГОСТ 632-80
146 146 168 168 168
Наружный диаметр, мм. 115 118 128 136 167
Внутренний диаметр
кольцевой части, мм.
73 89 104 102 133
Длина, мм. 465 470 500 500 580
Присоединительная
резьба по ГОСТ 28487-
90
3-76 3-76 3-88 3-88 3-88
Фрезеры пилотные типа 2ФП (рисунок 6.44) предназначены для
фрезерования в различных скважинах прихваченных труб, пакеров, муфт,
монтажных элементов электропогружных насосов и т.п.
Скважинные фрезеры типа ФП (рисунок 6.45) предназначены для
фрезерования верхнего конца насосно-компрессорных, бурильных и
обсадных труб с целью захватывания их ловильным инструментом.
Выпускается с левой и правой присоединительной резьбой.
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
94
Технические характеристики фрезеров типа 2ФП
Таблица 6.58
Размер фрезера
Типоразмер
фреза
Условный
диаметр
обсадных труб,
мм.
Максимальный
диаметр фрезера,
мм.
диаметр
длина
Присоединительн
ая резьба по
ГОСТ 28487-90
2ФП 88/38 114 88 38 190 3-66
2ФП 100/47 140 100 47 230 3-66
2ФП 103/47 140 103 47 230 3-66
2ФП 113/47 140 113 47 230 3-76
2ФП 118/47 140, 146 118 47 230 3-76
2ФП 120/47 140, 146 120 47 230 3-76
2ФП 125/52 146 125 52 250 3-76
2ФП 130/70 168 130 70 230 3-88
2ФП 135/57 168 135 57 230 3-88
2ФП 140/57 178 140 57 230 3-88

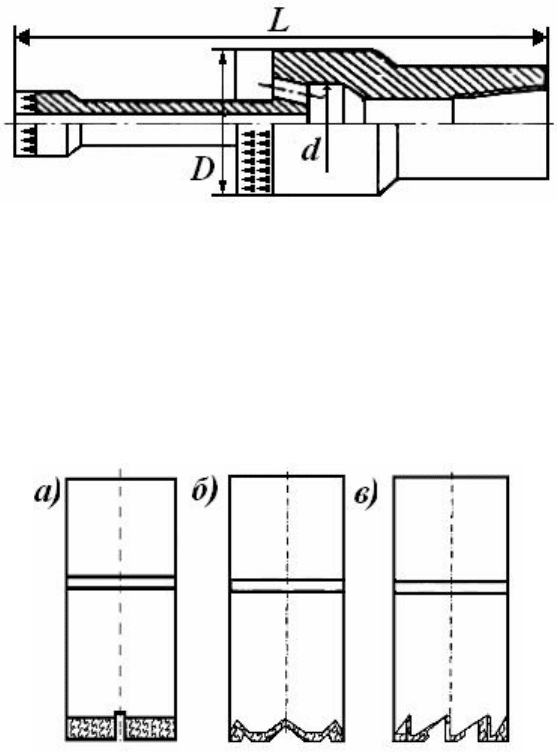

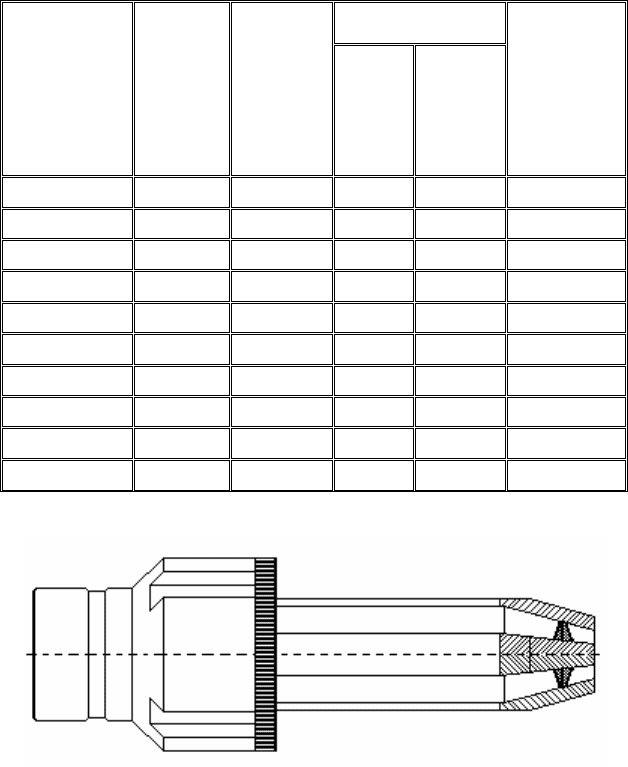

Рисунок 6.44 – Конструкция фрезера пилотного типа 2ФП
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
95
Рисунок 6.45 – Скважинный фрезер типа ФП
Фрезеры кольцевые типа ФК (рисунок 6.46) предназначены для
фрезерования кольцевого пространства между прихваченными НКТ,
бурильными трубами и скважиной, а также деформированными
насосными штангами и эксплуатационной колонной в обсаженных
скважинах.
Технические характеристики представлены в таблице 6.60
Рисунок 6.46 – Конструкция фрезеров кольцевых
а) Фрезер кольцевой типа ФК тяжелого вида (3ФК); б) Фрезер кольцевой типа ФК
среднего вида (2ФК); в) Фрезер кольцевой типа ФК легкого вида (1ФК)
Фрезеры специальные калибрующие типа ФС (рисунок 6.47)
предназначены для обработки деформированных верхних торцов труб,
оставшихся в скважинах, с целью придания им стандартных размеров и
последующего захвата штанговыми ловителями наружного зацепления.
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
96

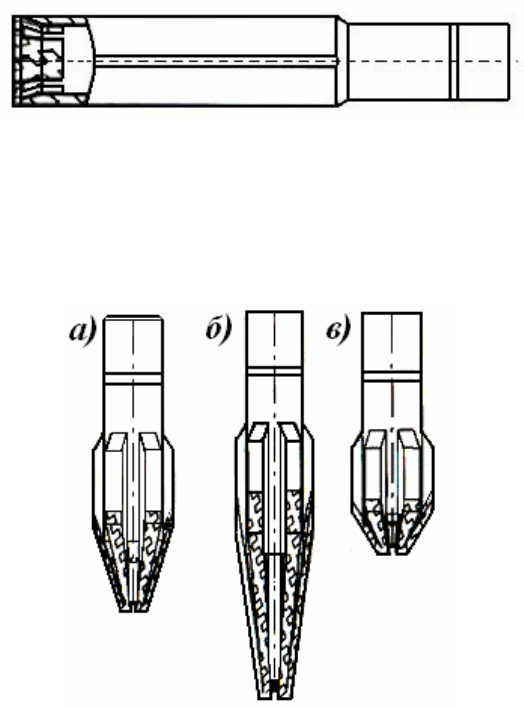

Рисунок 6.47 – Конструкция фрезера типа ФС
Фрезеры колонные конусные типа ФКК (рисунок 6.48)
предназначены для восстановления проходимости деформированных
обсадных колонн. Изготавливаются любых размеров, в том числе и не
предусмотренных в нормальном ряде.
Рисунок 6.48 – Конструкция фрезеров конусных
а) Фрезер колонный конусный вида ФКК; б) Фрезер колонный конусный вида
1ФКК; в) Фрезер колонный конусный вида 3ФКК.
Фрезеры ловители магнитные типа ФЛМ предназначены для
очистки кольцевого пространства между стенками скважины и
металлическими предметами и последующего извлечения последних из
скважины
Магнитные фрезеры - ловители типа ФМ предназначены для
фрезерования и извлечения, находящихся на забое скважины мелких
металлических предметов с ферромагнитными свойствами.
Выпускаются также фрезеры типа ФЗ, ФТК, ФК, ФЗО, ФЗК и др.
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
97
Размерный ряд фрезеров типа ФЗ, ФЗЭ и ФКК
Таблица 6.59
Наружный
диаметр, мм
Обозначение
Условный
диаметр ЭК, мм
Замковая резьба
наибольший
наименьший
Длина,
мм
Масса,
кг
1 2 3 4 5 6 7
Фрезеры ФЗ
ФЗ-90 114 З-62 90 80 210 8,2
ФЗ-95 114 З-62 95 80 210 9,0
ФЗ-104 127 З-76 104 95 215 11,0
ФЗ-115 140 З-76 115 95 220 12,0
ФЗ-118 146 З-76 1118 95 220 13,5
ФЗ-135 168 З-88 135 108 230 16,5
ФЗ-140 168; 178 З-88 140 108 230 17,5
ФЗ-150 168; 178 З-88 150 108 230 19,0
Фрезеры ФЗЭ
ФЗЭ-90 114 З-62 90 80 240 8,5
ФЗЭ-102 127 З-62 102 80 240 9,5
ФЗЭ-110 140 З-76 110 95 250 11,5
ФЗЭ-115 140 З-76 115 95 250 12,5
ФЗЭ-120 146 З-76 120 95 250 13,5
ФЗЭ-125 146 З-76 125 95 250 14,5
ФЗЭ-135 168 З-88 135 113 260 18,0
ФЗЭ-140 168 З-88 140 113 260 19,0
ФЗЭ-145 168 З-88 145 113 260 20,3
ФЗЭ-150 168, 178 З-101 150 118 290 26,0
ФЗЭ-160 194 З-101 160 118 290 27,5
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
98
Продолжение таблицы 6.59
1 2 3 4 5 6 7
Фрезеры ФКК
ФКК-93 114 З-62 93,3 - 350 12,0
ФКК-97 114 З-62 97,3 - 352 15,0
ФКК-106 127 З-76 106,0 - 373 17,0
ФКК-115 140 З-76 114,7 - 428 21,0
ФКК-121 146 З-76 120,7 - 431 24,0
ФКК-127 146 З-88 127,0 - 428 27,0
ФКК-137 168 З-88 137,3 - 430 37,0
ФКК-143 168 З-88 143,3 - 460 40,0
ФКК-149 168 З-101 149,3 - 475 45,0
ФКК-167 191 З-121 166,7 - 510 57,0
ФКК-192 216 З-121 192,1 573 75,0
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
99
Размерный ряд фрезеров ФК
Таблица 6.60
Диаметр
Режим
эксплуатации
Обозначение
Условны
й диаметр
Э/К,
мм
Присоеди
нительна
я резьба
наружны
й
внутренни
й
Длина,
мм
Масса,
кг
нагруз
ка, кН
частота
вращения,
об/мин
ФК 9061 114 З-73 90 61 300 8 10-20 70-90
ФК 10475 127 З-89 104 75 300 10 10-20 70-90
ФК 11889 140; 146 З-102 118 89 320 12 20 70-90
ФК 136102 168 З-114 136 102 320 18 20 60-80
ФК 140110 168; 178 З-127 140 110 350 16 25 60-80
ФК 190152 216 З-168 190 152 370 30 30 60-80
ФК 9574 114 95 74 160 4 12 70-90
ФК 11282 140 112 82 180 7 20 70-90
ФК 12496 146
Соединен
ие на
сварке
124 96 180 7 20 70-90
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
100
Райберы
Вскрытие окна в колонне, через которое в последующем ведется
бурение второго ствола, производится райберами. Комбинированный
райбер состоит из трех секций, соединенных между собой на резьбе
(рисунок 6.49а). Первая нижняя секция «L
1
» является основной рабочей.
Она наклонена к оси райбера под углом «а
1
», равным 8º. Первая секция
райбера начинает протирать колонну с момента соприкосновения его с
верхним концом отклонителя. Вторая секция «L
2
» имеет угол наклона,
равный 1º30′. Она и производит расширение протертого «окна» первой
секцией. Третья секция «L
3
» имеет цилиндрическую форму и зачищает
«окно».
Все боковые поверхности секций райбера армированы пластинками
из твердого сплава. Угол встречи зуба с колонной в момент резания
составляет 10°. Колонна протирается не одновременно всей поверхностью
зуба райбера, а по мере углубления, что облегчает условия работы
райбера и бурильной колонны. Торцевая часть райбера усилена также
пластинками из высокопрочного твердого сплава.
Для циркуляции промывочной жидкости в процессе протирки окна
в секциях имеются боковые отверстия, расположенные в шахматном
порядке. Конструкция райбера - разборная.
Райбер-фрезер скоростного резания РПМ (рисунок 6.49б)
предназначен для вскрытия окна в колоннах диаметром 146-273мм.
Размеры райбера-фрезера показаны на рисунке 6.49в
Универсальный райбер показан на рисунке 6.49г.
Основные размеры райберов
Таблица 6.61
Номера райберов Диаметр
колонны, мм
Размеры райберов, мм
№ 1 № 2 № 3
Рабочая длина 250 359 360
Наибольший диаметр 130 142 142
168
Наименьший диаметр 50 70 110
Рабочая длина 290 470 394
Наибольший диаметр 160 174 192
219
Наименьший диаметр 62 76 148
Рабочая длина 368 545 468
Наибольший диаметр 192 225 245
273
Наименьший диаметр 74 111 190
