Презентация - Загиров Н.Н., Иванов Е.В. Механика сплошных сред. Теория обработки металлов давлением

Подождите немного. Документ загружается.

Диаграммы рекристаллизации имеют очень Диаграммы рекристаллизации имеют очень

большое практическое значение. большое практическое значение.

Они показывают, с какой степенью Они показывают, с какой степенью

деформации, и при какой температуре следует деформации, и при какой температуре следует

вести процесс обработки данного металла, вести процесс обработки данного металла,

чтобы избежать появления крупного зерна. чтобы избежать появления крупного зерна.

Крупнозернистый металл имеет пониженную Крупнозернистый металл имеет пониженную

пластичность и в большинстве случаев пластичность и в большинстве случаев

нежелателен (иногда, например, при нежелателен (иногда, например, при

производстве электротехнических сталей, производстве электротехнических сталей,

наоборот, желательно иметь крупное зерно).наоборот, желательно иметь крупное зерно).

Рекристаллизация происходит также и при нагреве Рекристаллизация происходит также и при нагреве

холоднодеформированного металла до холоднодеформированного металла до

температуры, превышающей температуру начала температуры, превышающей температуру начала

рекристаллизации рекристаллизации

((рекристаллизационныйрекристаллизационныйотжиг).отжиг).

Величина зерен, получающихся после Величина зерен, получающихся после

рекристаллизованногорекристаллизованногоотжига отжига

холоднодеформированного металла, так же как и холоднодеформированного металла, так же как и

при рекристаллизации обработки, зависит от при рекристаллизации обработки, зависит от

степени предшествующей деформации, степени предшествующей деформации,

температуры отжига, времени выдержки при этой температуры отжига, времени выдержки при этой

температуре и характеризуется диаграммами температуре и характеризуется диаграммами

рекристаллизации первого рода.рекристаллизации первого рода.

Текстура деформации в процессе Текстура деформации в процессе

рекристаллизационногорекристаллизационногоотжига может исчезнуть, отжига может исчезнуть,

сохраниться или измениться, т.е. превратиться и сохраниться или измениться, т.е. превратиться и

текстуру рекристаллизации. Возникновение текстуры текстуру рекристаллизации. Возникновение текстуры

рекристаллизации объясняется тем, что зародыши рекристаллизации объясняется тем, что зародыши

новых зерен, существующие вновых зерен, существующие в

холоднодеформированном металле, имеют холоднодеформированном металле, имеют

преимущественную ориентировку преимущественную ориентировку

кристаллографических осей в пространстве.кристаллографических осей в пространстве.

Наличие текстуры рекристаллизации приводит к Наличие текстуры рекристаллизации приводит к

анизотропии механических и физических свойств в анизотропии механических и физических свойств в

отожженном металле и, следовательно, отражается на отожженном металле и, следовательно, отражается на

служебных свойствах изготовляемых из него деталей.служебных свойствах изготовляемых из него деталей.

Стандартизованные методы определения Стандартизованные методы определения

сопротивления деформации сопротивления деформации

(растяжение, сжатие и кручение). (растяжение, сжатие и кручение).

Сущность каждого из перечисленных методов, Сущность каждого из перечисленных методов,

расчетные формулы, преимущества расчетные формулы, преимущества

и недостатки. и недостатки.

Показатели, характеризующие величину Показатели, характеризующие величину

деформации при том или деформации при том или

ином методе испытания.ином методе испытания.

Методов определения сопротивления Методов определения сопротивления

деформации металлов существует много, деформации металлов существует много,

но основными (стандартизованными) но основными (стандартизованными)

являются растяжение, сжатие и кручение.являются растяжение, сжатие и кручение.

Испытание на растяжение является одним Испытание на растяжение является одним

из распространенных и простых методов из распространенных и простых методов

определенияопределения , поскольку именно этим , поскольку именно этим

способом проще всего достигается одноосное способом проще всего достигается одноосное

напряженное состояние, которое сохраняется напряженное состояние, которое сохраняется

в образце до образования шейки.в образце до образования шейки.

Сущность метода заключается в следующем. Сущность метода заключается в следующем.

Образец (Образец (рис.24.1рис.24.1) с соотношением размеров рабочей ) с соотношением размеров рабочей

части части l

/ d

= 5...10 ((ГОСТ 1497 -73) растягивают ) растягивают

силой силой Р, при этом относительная скорость , при этом относительная скорость

перемещения захватов испытательной машины перемещения захватов испытательной машины

составляет составляет ϑ..

По ходу опытов в каждый момент времени По ходу опытов в каждый момент времени

регистрируют силу растяжения регистрируют силу растяжения РР образца и величину образца и величину

абсолютного его удлинения абсолютного его удлинения ∆l = l - l

. Обработав . Обработав

соответствующим образом первичную диаграмму соответствующим образом первичную диаграмму

растяжения в координатах сила растяжения в координатах сила -- абсолютное абсолютное

удлинение, можно получить диаграмму истинных удлинение, можно получить диаграмму истинных

напряжений.напряжений.

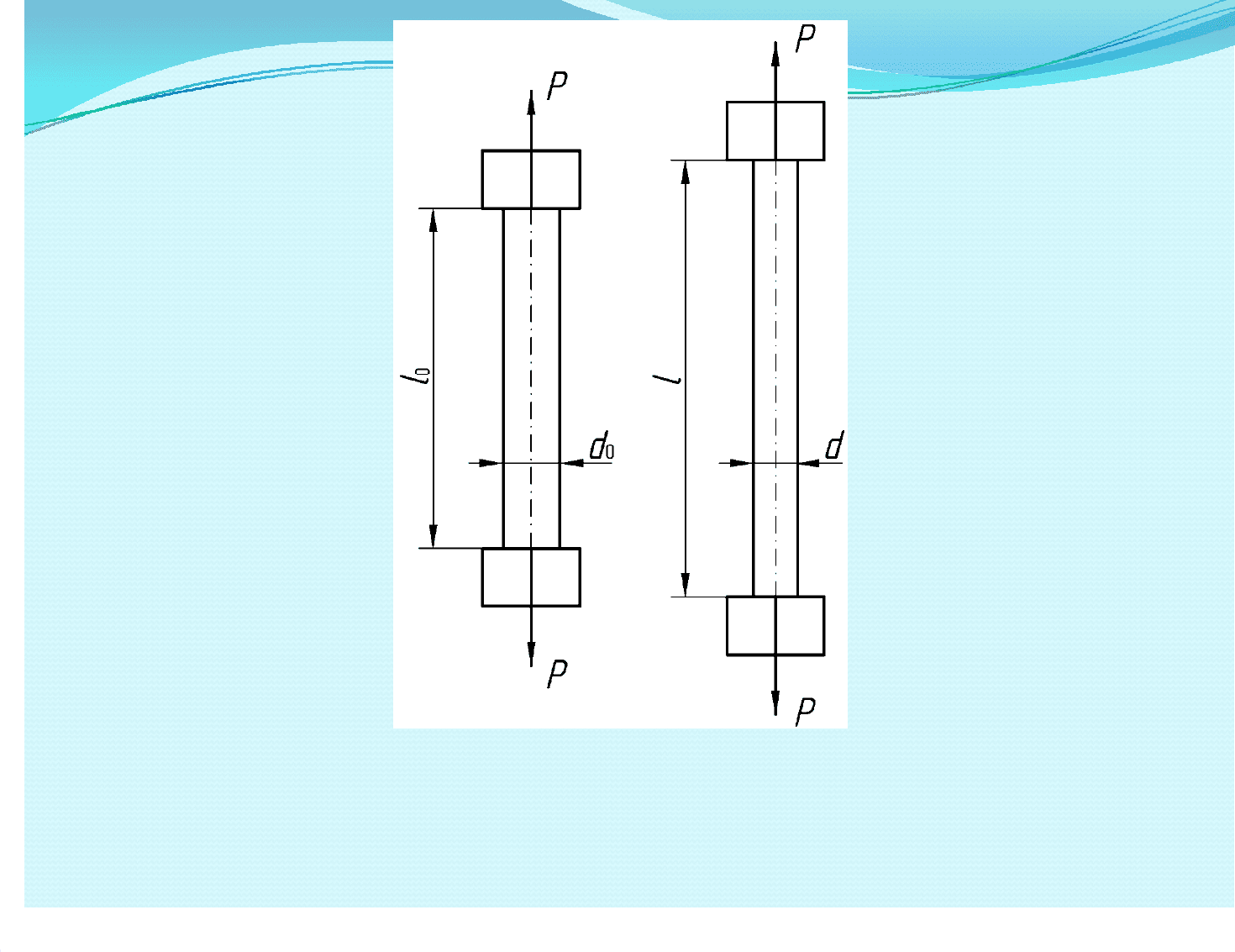

Рис. 24.1. Образец до и после испытания для Образец до и после испытания для

определения сопротивления деформации методом определения сопротивления деформации методом

растяжениярастяжения

Ось образца совпадает с одной из осей главных Ось образца совпадает с одной из осей главных

нормальных напряжений и главных удлинений, нормальных напряжений и главных удлинений,

тогда компоненты тензора напряжениятогда компоненты тензора напряжения

; ; σ

= σ

= 0, ((24.1))

σσ

s11

Ось образца совпадает с одной из осей главных Ось образца совпадает с одной из осей главных

нормальных напряжений и главных удлинений, нормальных напряжений и главных удлинений,

тогда компоненты тензора напряжениятогда компоненты тензора напряжения

, (, (24.2))

Δll

πd

===

-- текущая площадь поперечного сечения образцатекущая площадь поперечного сечения образца

компоненты тензора скорости деформациикомпоненты тензора скорости деформации

;;

ξξ

3322

−==

Подставив величины Подставив величины , , , , в формулу для в формулу для

нахождения интенсивности скоростей нахождения интенсивности скоростей

деформаций сдвига деформаций сдвига Н, получим:, получим:

( ) ( ) ( )

[

]

3ξξξξξξ

1133

3322

2211

=−+−+−

Степень деформации сдвига при развитом Степень деформации сдвига при развитом

пластическом растяжениипластическом растяжении

, (, (24.3))

( )

∫∫

===

ln3

3Hdτλ

где где -- текущая длина образцатекущая длина образца

Δlll
