Презентация - Загиров Н.Н., Иванов Е.В. Механика сплошных сред. Теория обработки металлов давлением

Подождите немного. Документ загружается.

Таким образом, диаграмма Таким образом, диаграмма Р∼∆l путем путем

несложного пересчета в соответствии с несложного пересчета в соответствии с

формулами (формулами (24.1) и () и (24.3) превращается в ) превращается в

диаграмму диаграмму σ

∼λ, по оси ординат которой , по оси ординат которой

откладывают сопротивление деформации откладывают сопротивление деформации σ

, а , а

по оси абсцисс по оси абсцисс -- степень деформации сдвига степень деформации сдвига λ. .

В зависимости от вида характеристики В зависимости от вида характеристики

относительной деформации при растяжении в относительной деформации при растяжении в

качестве ее показателя наряду с качестве ее показателя наряду с λ могут могут

выступать (обозначение условное):выступать (обозначение условное):

а) относительное удлинение) относительное удлинение

100%

l-l

⋅=

б) относительное сужение) относительное сужение

100%

-FF

⋅=

в) истинное сужение) истинное сужение

=ϕ

В пределах равномерного удлинения образца, т.е. В пределах равномерного удлинения образца, т.е.

до момента образования шейки, между ними до момента образования шейки, между ними

легко установить определенные соотношения, легко установить определенные соотношения,

воспользовавшись условием воспользовавшись условием

постоянства объема (постоянства объема (24.2). Так, например:). Так, например:













+== 1

100%

ln3

ln3λ

Несмотря на простоту и Несмотря на простоту и отработанностьотработанностьметодики методики

экспериментирования, испытание на растяжение экспериментирования, испытание на растяжение

обладает рядом недостатков. При сравнительно обладает рядом недостатков. При сравнительно

небольшой деформации нарушается небольшой деформации нарушается

однородность ее распределения, образуется однородность ее распределения, образуется

шейка, напряженное состояние значительно шейка, напряженное состояние значительно

отклоняется от одноосного. Для многих металлов отклоняется от одноосного. Для многих металлов

и сплавов образование шейки начинается уже при и сплавов образование шейки начинается уже при

λ = 0,3...0,5. Другим недостатком метода является . Другим недостатком метода является

низкая скорость деформации, так как на низкая скорость деформации, так как на

стандартных разрывных машинах средняя стандартных разрывных машинах средняя

скорость не превышает скорость не превышает 0,1 с

-1

Методом определения сопротивления деформации Методом определения сопротивления деформации

металлов и сплавов, позволяющим осуществлять металлов и сплавов, позволяющим осуществлять

деформацию деформацию

до значительно больших величин, чем при до значительно больших величин, чем при

растяжении, является осадка цилиндрических растяжении, является осадка цилиндрических

образцов плоскими образцов плоскими

полированными бойками (полированными бойками (рис.24.2). ).

Для испытания применяются образцы Для испытания применяются образцы

с отношением высоты к диаметру с отношением высоты к диаметру 1< h

/ d

< 2. .

Осадка низких образцов сопровождается Осадка низких образцов сопровождается

искажением опытных данных изискажением опытных данных из--за влияния за влияния

трения, высокие образцы теряют устойчивость, трения, высокие образцы теряют устойчивость,

получая продольный изгиб.получая продольный изгиб.

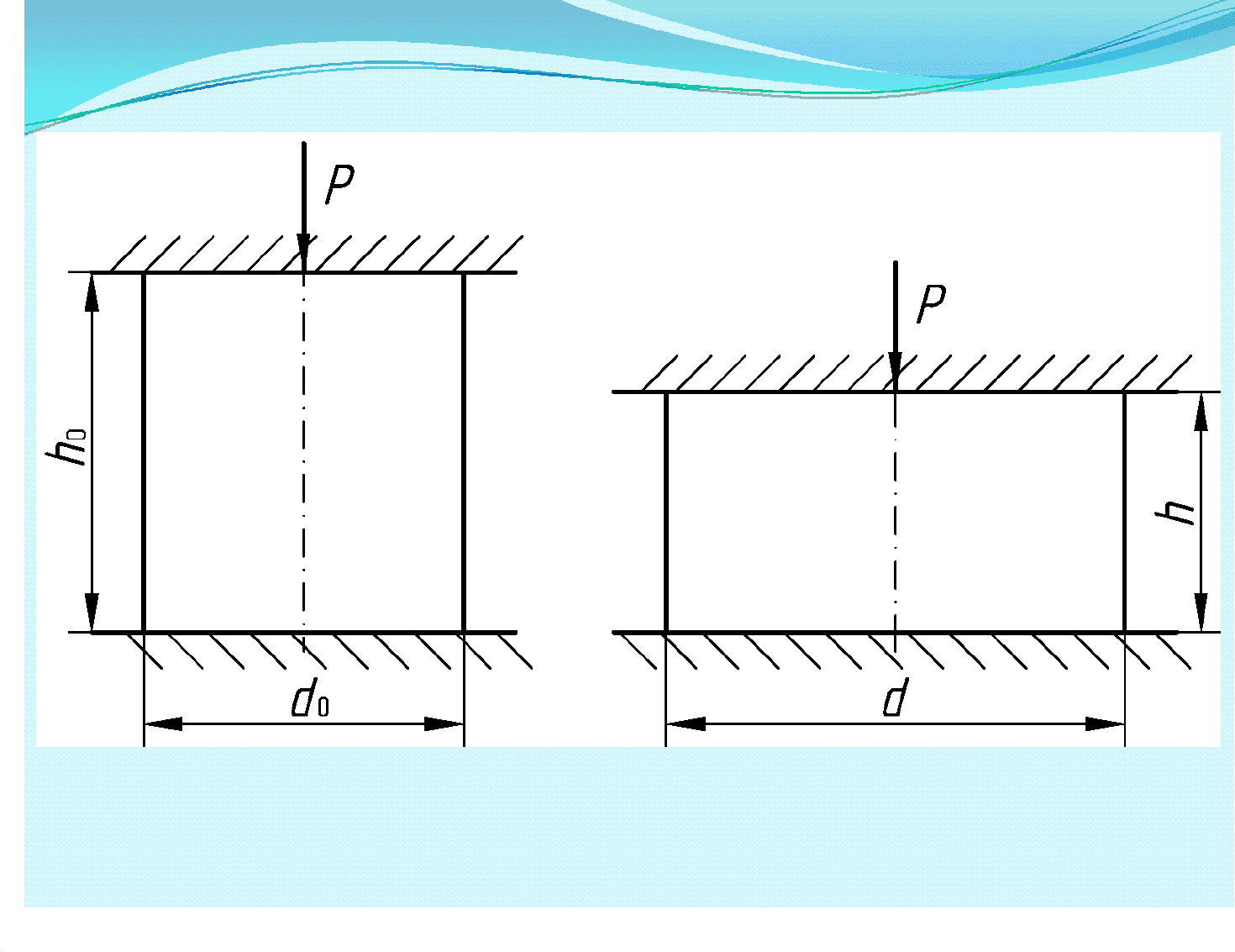

Рис. 24.2. Схема испытания для определения Схема испытания для определения

сопротивления деформации методом сжатиясопротивления деформации методом сжатия

В принципе испытания на осадку носят В принципе испытания на осадку носят

непрерывный характер, однако обычно осадку непрерывный характер, однако обычно осадку

образца осуществляют до тех пор, пока образца осуществляют до тех пор, пока

его высота не уменьшится на его высота не уменьшится на 50...70%. .

Потом процесс прекращают, образец Потом процесс прекращают, образец

извлекают, обтачивают до получения извлекают, обтачивают до получения

соотношения размеров соотношения размеров 1< h / d <2

и продолжают его осадку. и продолжают его осадку.

В результате можно получить большие степени В результате можно получить большие степени

пластической деформации.пластической деформации.

Диаграмма Диаграмма Р ∼∆h(сила сжатия (сила сжатия -- уменьшение высоты уменьшение высоты

образца или абсолютное обжатие), полученная в ходе образца или абсолютное обжатие), полученная в ходе

испытаний, может быть легко перестроена в испытаний, может быть легко перестроена в

переменных переменных σ

∼λ. Для этого необходимо . Для этого необходимо

воспользоваться соотношениями:воспользоваться соотношениями:

для нахождения для нахождения σ

где где -- текущее значение текущее значение

площади поперечного сечения образца;площади поперечного сечения образца;

=σ

∆−

Для нахождения : Для нахождения :

При испытании на осадку отрицательным При испытании на осадку отрицательным

фактором является невозможность точной оценки фактором является невозможность точной оценки

величины сил трения между деформирующим величины сил трения между деформирующим

инструментом и деформируемым материалом. инструментом и деформируемым материалом.

Несмотря на хорошую смазку и специальную Несмотря на хорошую смазку и специальную

обработку рабочих поверхностей инструмента, обработку рабочих поверхностей инструмента,

часто не удается избежать искажения боковой часто не удается избежать искажения боковой

поверхности образца (поверхности образца (бочкообразованиябочкообразования), что ), что

свидетельствует об отклонении напряженного свидетельствует об отклонении напряженного

состояния от линейного.состояния от линейного.

Δhh

ln3

ln3λ

−

Большие деформации удается получить и при Большие деформации удается получить и при

скручивании сплошных образцов скручивании сплошных образцов ((рис. 24.3)). .

Преимуществами этого метода являются Преимуществами этого метода являются

отсутствие смещения металла относительно отсутствие смещения металла относительно

инструмента и вследствие этого исключение инструмента и вследствие этого исключение

трения на контактных поверхностях, а также трения на контактных поверхностях, а также

возможность варьирования степени и скорости возможность варьирования степени и скорости

деформации в широких пределах. деформации в широких пределах.

Однако сплошные образцы не удовлетворяют Однако сплошные образцы не удовлетворяют

требованию о неизменности на протяжении всего требованию о неизменности на протяжении всего

испытания напряженного и деформированного испытания напряженного и деформированного

состояний.состояний.

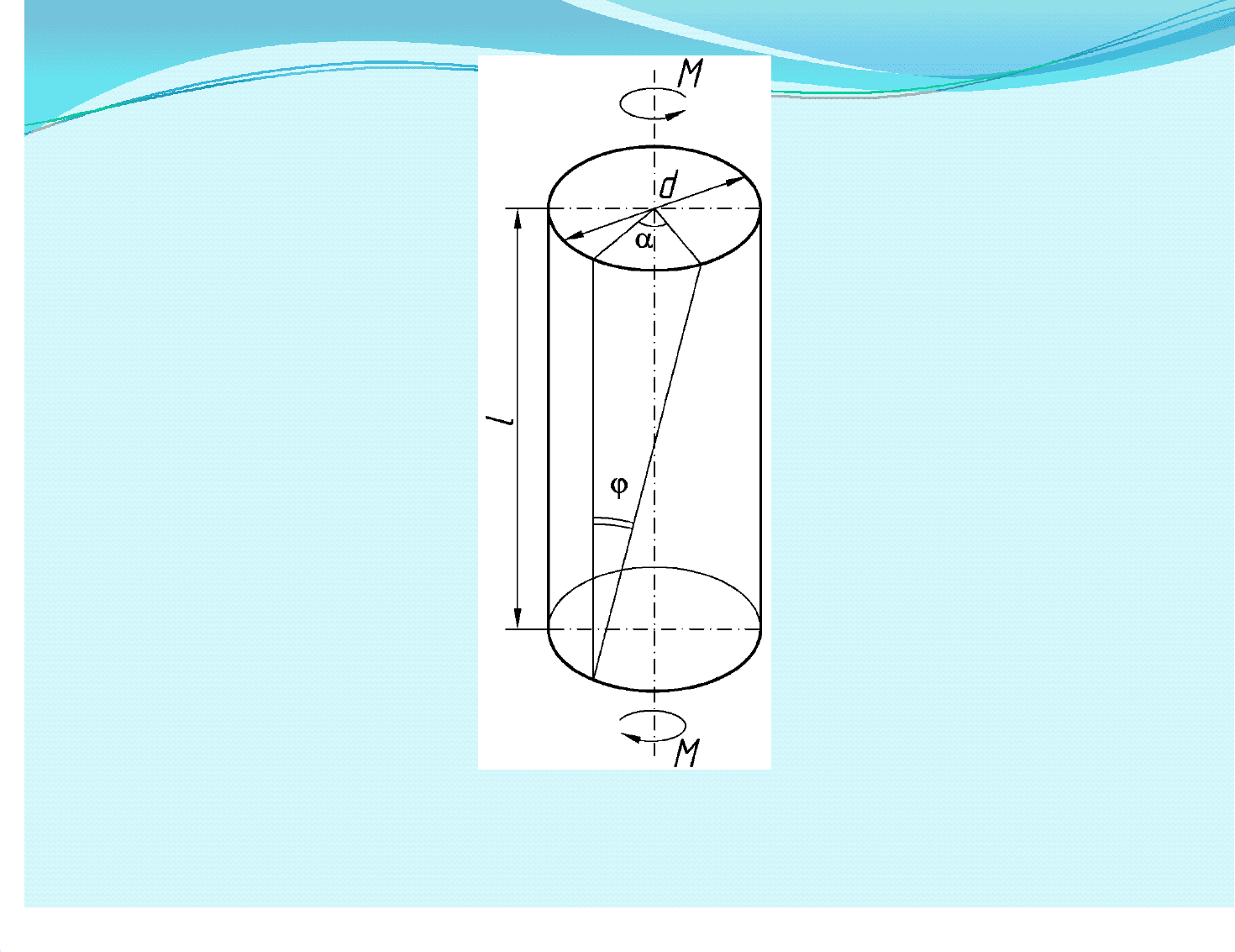

Рис. 24.3. Параметры образца для определения Параметры образца для определения

сопротивления деформации методом кручениясопротивления деформации методом кручения
