Презентация - Загиров Н.Н., Иванов Е.В. Механика сплошных сред. Теория обработки металлов давлением
Подождите немного. Документ загружается.
В теории ОМД принято сопротивление В теории ОМД принято сопротивление
деформации при горячей обработке деформации при горячей обработке
представлять в зависимости от степени представлять в зависимости от степени
деформации деформации εε при постоянных скорости при постоянных скорости
((ξ = const) и температуре () и температуре (Θ=const) испытания.) испытания.
Эти зависимости получают на испытательных Эти зависимости получают на испытательных
машинах специальной конструкции, которые машинах специальной конструкции, которые
называют называют пластометрамипластометрами. Обычные типовые . Обычные типовые
испытательные машины не позволяют испытательные машины не позволяют
осуществлять испытания при скоростях, осуществлять испытания при скоростях,
характерных для горячей пластической характерных для горячей пластической
обработки.обработки.

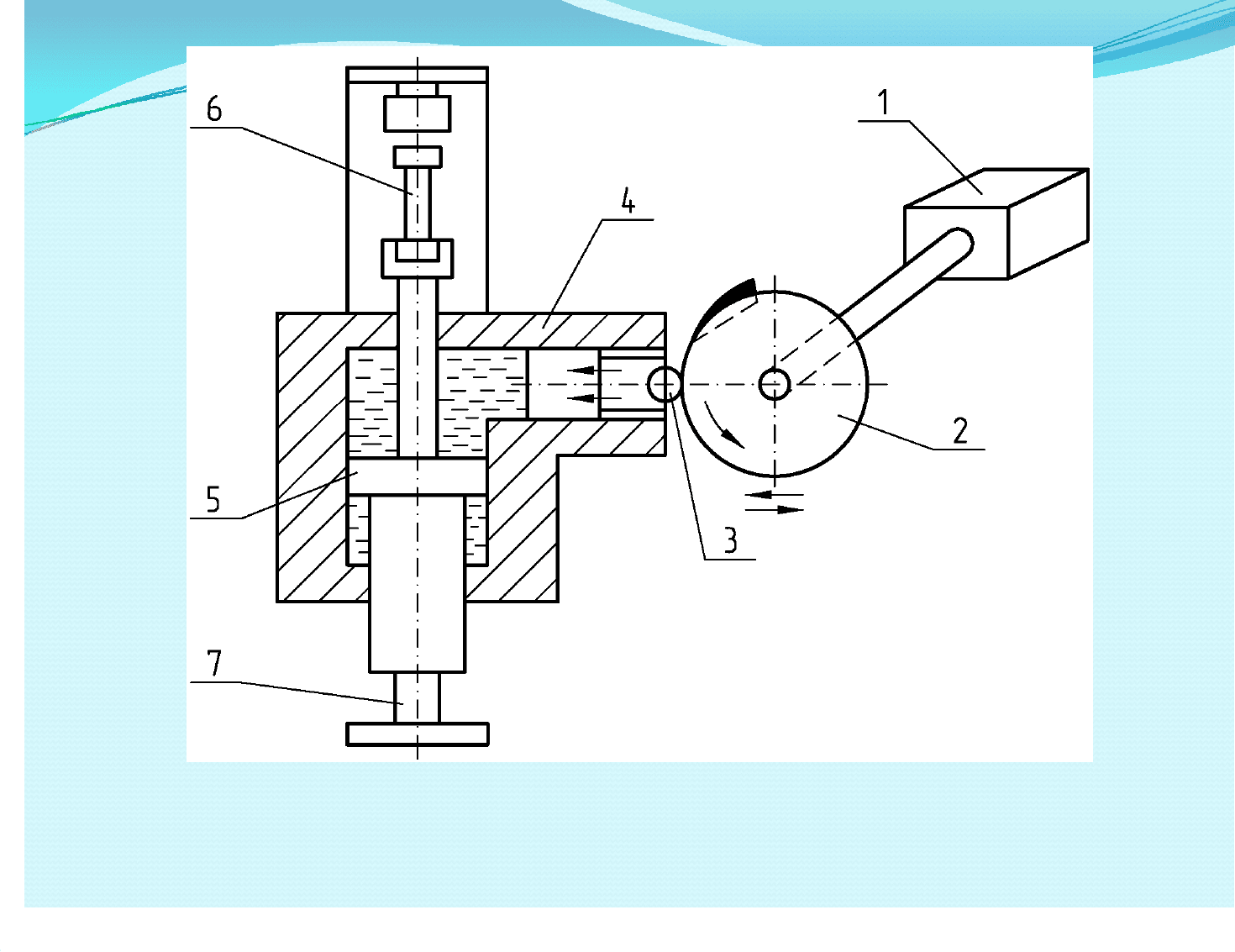

Рис. 26.1. Схема кулачкового Схема кулачкового пластометрапластометрадля для
определения сопротивления деформацииопределения сопротивления деформации
Поскольку размер образца (при осадке Поскольку размер образца (при осадке -- высота, при высота, при
растяжении растяжении -- длина) непрерывно изменяется, то, длина) непрерывно изменяется, то,
в соответствии с определением скорости в соответствии с определением скорости
деформации, или ,деформации, или ,
для соблюдения условия необходимо для соблюдения условия необходимо
изменять скорость деформирования изменять скорость деформирования
(скорость подвижного бойка или захвата) по (скорость подвижного бойка или захвата) по
определенному закону. С этой целью и выполняется определенному закону. С этой целью и выполняется
особая профилировка кулачка. В опытах на осадку особая профилировка кулачка. В опытах на осадку
она должна обеспечить постепенное снижение она должна обеспечить постепенное снижение
(в этом случае на кулачке имеется углубление), (в этом случае на кулачке имеется углубление),
а в опытах на растяжение а в опытах на растяжение -- увеличение увеличение
(кулачок выполняется с выступающей частью).(кулачок выполняется с выступающей частью).
h
ξ
ϑ
=
l
ξ
ϑ
=
constξ
=
ϑ
ϑ
ПластометрыПластометрыобладают малой мощностью, обладают малой мощностью,
поэтому способны деформировать только поэтому способны деформировать только
небольшие образцы. небольшие образцы.
В связи с трудностью предупреждения их В связи с трудностью предупреждения их
остывания существуют жесткие требования к остывания существуют жесткие требования к
точности нагрева и поддержания в процессе точности нагрева и поддержания в процессе
опыта температуры образца.опыта температуры образца.
Основные механизмы пластической Основные механизмы пластической
деформации при горячей обработке те же, что деформации при горячей обработке те же, что
и при холодной: и при холодной: внутризеренныйвнутризеренныйскольжением скольжением
и и двойникованиемдвойникованиемиимежзеренныймежзеренныйвзаимным взаимным
перемещением и поворотом зерен.перемещением и поворотом зерен.
Зависимость сопротивления деформации от Зависимость сопротивления деформации от
термомеханических параметров.термомеханических параметров.
Физическая природа влияния отдельных Физическая природа влияния отдельных
факторов (химический состав, структура, факторов (химический состав, структура,
температура, скорость и степень деформации, температура, скорость и степень деформации,
история история нагружениянагружения) на сопротивление ) на сопротивление
деформации.деформации.
Степень деформации.Степень деформации.
Почти у всех цветных металлов и сплавов Почти у всех цветных металлов и сплавов
сопротивление деформации в области малых сопротивление деформации в области малых
степеней деформации растет с увеличением степеней деформации растет с увеличением εε
((рис.27.1). После достижения максимума ). После достижения максимума
(при (при ε = ε
кр
), зависящего от многих факторов, ), зависящего от многих факторов,
более сильно начинает проявляться действие более сильно начинает проявляться действие
процесса динамического разупрочнения, процесса динамического разупрочнения,
что приводит к уменьшению что приводит к уменьшению σ
S
с дальнейшим с дальнейшим
ростом степени деформации.ростом степени деформации.

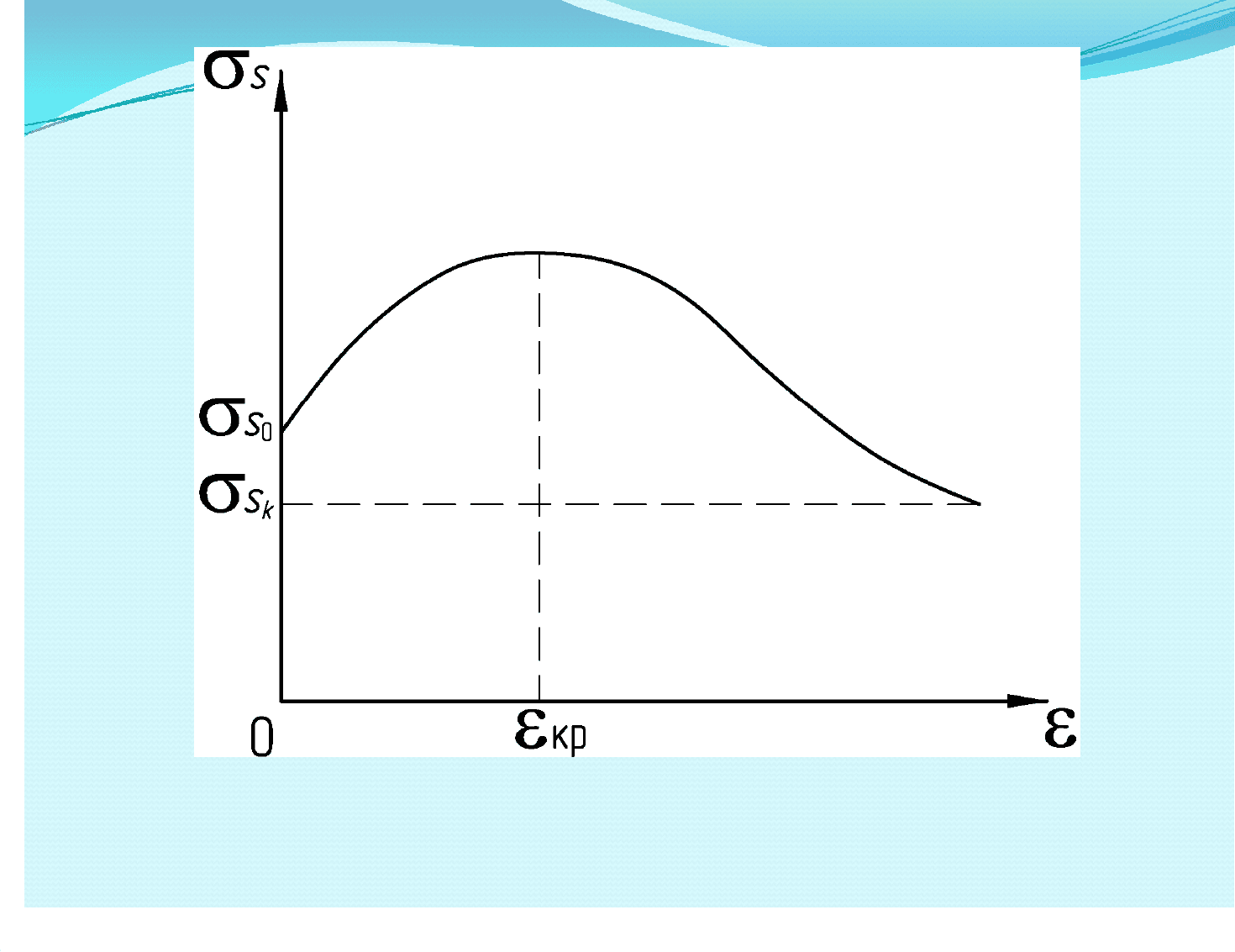

Рис. 27.1. Зависимость сопротивления Зависимость сопротивления
деформации от степени деформациидеформации от степени деформации
При одинаковой скорости упрочнения и При одинаковой скорости упрочнения и
разупрочнения сопротивление деформации не разупрочнения сопротивление деформации не
зависит от степени деформации. зависит от степени деформации.
Иногда величина Иногда величина σ
s
при больших степенях при больших степенях
деформации может быть меньше, чем исходная деформации может быть меньше, чем исходная
при одинаковых прочих условиях деформации. при одинаковых прочих условиях деформации.
Степень деформации, при которой происходит Степень деформации, при которой происходит
разупрочнение, почти не зависит от скорости разупрочнение, почти не зависит от скорости
деформации. При увеличении температуры деформации. При увеличении температуры
деформации она уменьшается.деформации она уменьшается.
Температура.Температура.
При повышении температуры увеличивается При повышении температуры увеличивается
амплитуда тепловых колебаний атомов, все амплитуда тепловых колебаний атомов, все
прочностные характеристики, в том числе и прочностные характеристики, в том числе и
сопротивление деформации, понижаются. Каждый сопротивление деформации, понижаются. Каждый
сплав имеет свои особенности, нарушающие в сплав имеет свои особенности, нарушающие в
некоторых узких температурных интервалах некоторых узких температурных интервалах
монотонный характер изменения сопротивления монотонный характер изменения сопротивления
деформации от температуры. Такая картина деформации от температуры. Такая картина
наблюдается в том случае, если при повышении наблюдается в том случае, если при повышении
температуры в сплаве происходят физикотемпературы в сплаве происходят физико--химические химические
процессы, что может привести к повышению процессы, что может привести к повышению σ
S
в интервале температур протекания этих процессов.в интервале температур протекания этих процессов.
На графике (На графике (рис. 27.2) показано влияние температуры ) показано влияние температуры
на характер зависимости на характер зависимости σ
S
= f(ε) при при ξ = const..
