331

тальных исследований можно создать методику расчета динамической

прибавки на свободное облегание (см. табл. 3.6.).

Таким образом, из данных таблицы 3.6 искомой является вели-

чина прибавки на толщину пакета материалов, которая должна быть

рассчитана в рамках специализированного блока САПР теплозащит-

ной одежды на основе разработанной математической модели систе-

мы «человек - одежда - окружающая среда». Получив эти данные,

конструктор может непосредственно приступать к определению деко-

ративных прибавок, не затрачивая время на расчет необходимого зна-

чения прибавок для необходимого условия эксплуатации теплозащит-

ного изделия.

Т а б л и ц а 3.6

Расчет динамической прибавки на свободное облегание

∆

т.м.i

мин

Наименование

размерного

признака

см

2 Обхват груди 3,8 8,0

2πδ

11,8+ 2πδ

4 Обхват бедер 2,0 8,0

2πδ

10,0+ 2πδ

5 Обхват плеча 2,7 3,0

2πδ

5,7+2πδ

6 Обхват бедра 1,5 4,0

2πδ

5,5+2πδ

7 Обхват голени 3,3 1,8

2πδ

5,1+2πδ

Для решения поставленной задачи на основе использования

математических положений, представленных выше, был разработан

алгоритм автоматизации процесса расчета прибавки на толщину паке-

332

та материалов и, соответственно, полной конструктивной прибавки на

свободное облегание к участку конструкции. Все языковые конструк-

ции были портированы в среду визуальной разработки «Borland С

Builder 5.0». Общий алгоритм работы представлен на рис. 3.12.

Конец

Чтение и инициализация

данных

Установка и настройка температур модели

(на частях тела человека и окр. среды)

Определение теплового состояния

человека

Установка параметров материала

и окружающей среды

Автоматический расчет толщины

материала

Математическое моделирование и расчет

параметров прибавок для конструкции

Изменены установки

или выход

Вывод полученных

данных

Начало

Смена

установок

Выход

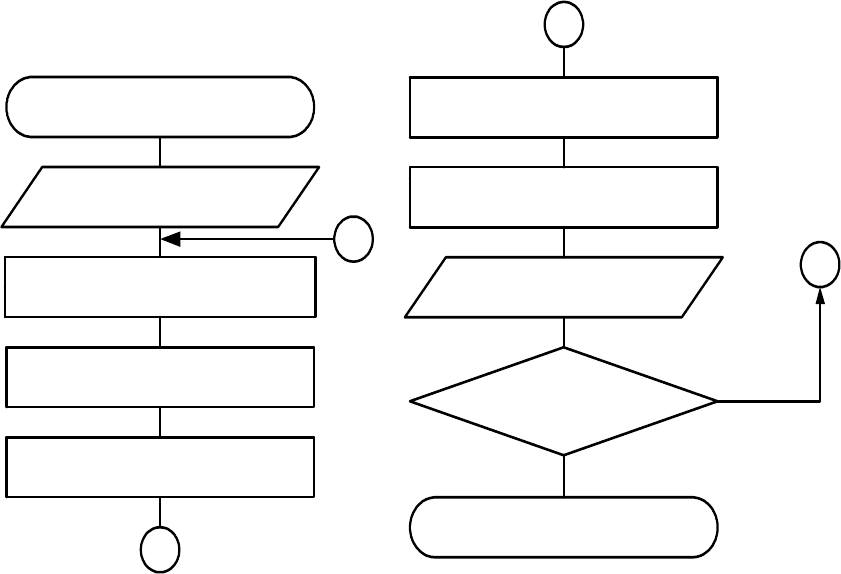

Рис. 3.12. Главный алгоритм программного обеспечения расчета

параметров слоев теплоизоляции человека

Реализация математической модели 2-го уровня позволяет с

учетом асимметричной топографии теплопродукции человека рассчи-

тать конструктивные данные, необходимые для проектирования теп-

лозащитного костюма. С этой целью было разработано программное

обеспечение по реализации данной модели, рабочий интерфейс кото-

рой представлен на рис. 3.13.

333

Рис. 3.13. Рабочий интерфейс программы расчета параметров

слоев теплоизоляции человека

Для реализации программного обеспечения был использован

математический аппарат символьного решения задач – «Maple 7.0».

Исходными данными для программного блока проектирования

являются: геометрические параметры туловища человека, материал,

из которого будет создано изделие, климатические условия окружаю-

щей среды (скорость ветра, температура окружающей среды), в кото-

рой предполагается эксплуатация новой модели теплозащитной одеж-

ды, вид выполняемых работ, учитывающий соответственные энерго-

334

затраты человека, что является непосредственным показателем для

расчета параметров теплоизоляционных слоев. Выходными данными

рабочего блока данной программы является перечень значений конст-

руктивных прибавок, используемым в дальнейшем для автоматизиро-

ванного проектирования одежды.

Т а б л и ц а 3.7

Корреляционная связь конструктивных переменных участков

конструкции одежды

Обозначение

переменной

к конструк-

тивному

участку

Корреляционная

связь

конструктивных

переменных

Участок конструкции

1 2 3

X1 Х1=Х3 Расстояние от шейной точки до низа изделия

Х2 Х2=Х3=Х1

Расстояние от шейной точки до линии лопа-

ток

по вертикали

Х3 Х3=Х1

Расстояние от шейной точки до линии обхва-

та груди

Х4 Х4=Х3=Х1 Расстояние от шейной точки до линии талии

Х6 Дт*0.274*Х3

Ширина спинки (от средней линии спинки до

вертикали, ограничивающей ширину проймы,

по горизонтали), (Дт=0.118- динамическая

прибавка по тулов.)

Х7 Дт*0.446*Х3 Ширина проймы

Х8 Дт*0.28*Х3

Ширина переда (от средней линии переда до

вертикали, ограничивающей пройму справа,

по горизонтали)

335

Х12 0.39*Х8

Расстояние от линии талии до линии низа по

переду

Х13 0.67*Х6

Расстояние от плечевой точки по пройме

спинки до линии глубины проймы по верти-

кали

Х14 0.69*Х8 высота горловины спинки

Х15 0.43*(Х8+Х6+Х7)

величина углубления проймы по вертикали,

прибавка на свободу проймы

Х27 0.196*Х6 ширина горловины спинки

Х32 0.5*Х6

расстояние от средней линии спинки до по-

ложения основания шеи сбоку на линии гру-

ди

Х45 0.5*Х8

Расстояние от средней линии переда до по-

ложения центра груди на линии талии

Х47 0.154*Х8 Расстояние от линии талии до центра груди

Х49 =Х45

Расстояние от средней линии переда до по-

ложения центра груди на линии груди

Х52 =Х8

Расстояние от центра груди до вершины

горловины переда

Х54 0.58*Х8 Глубина горловины переда

Х_1 Дп*2*3.14 δ

пл

Обхват плеча

Х_2 Дб*2*3.14 δ

пл

Обхват бедра

Х_3 Ди*2*3.14 δ

пл

Обхват икры

В результате математического моделирования системы появля-

ется возможность получить значения габаритных прибавок, которые

являются базовыми для получения ряда производных конструктивных

переменных, определяющих габариты и контуры деталей конструкции

[23,24,25]. Для получения коэффициентов корреляции в чертеже кон-

струкции между базовыми и требуемыми производными величинами

прибавок были проведены дополнительные исследования. С этой це-

336

лью изучены пропорции конструктивных участков чертежей изделий

рассматриваемого ассортимента, ранее проверенные на предмет ста-

тического и общего динамического соответствия типовой фигуре, со-

ответствующей проектируемому размеру. На первом этапе подлежали

обмеру 10 конструкций одежды, в результате чего была выявлена

ошибка измерений,

, превышающая установленную величину до-

пускаем погрешности инженерных замеров,

5,0

εε

мм. На основе это-

го был рассчитан объем достоверной выборки, которую составили

описанные выше типы конструкций мужских курток, равный 28 из-

мерениям.

В результате измерений основных участков построения (опре-

деляемых методикой ЕМКО СЭВ) были определены коэффициенты

корреляции конструктивных переменных по данным участкам, пред-

ставленные в таблице 3.7. Соотношение прибавок к конструктивным

участкам, характерным для чертежей верхней одежды, с принятыми

конструктивными переменными для дальнейших расчетов, представ-

лено в таблице 3.7.

337

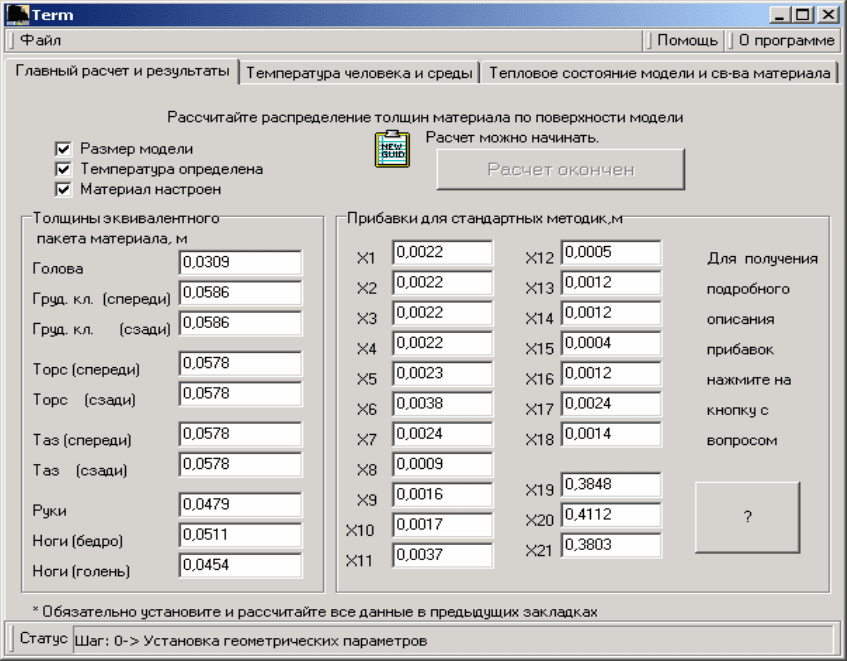

Рис. 3.14. Диалоговое окно программы с готовыми результатами

математического моделирования

На рис. 3.14 представлен интерфейс рабочего блока получения

выходных результатов расчета конструктивных исходных данных на

основе математического моделирования системы «человек - одежда -

окружающая среда».

Вместе с установкой температурных значений в математиче-

скую модель вводятся значения, позволяющие определить тепловое

состояние человека и параметры утеплителя, используемого в проек-

тируемой конструкции (рис. 3.15). Перечислены основные параметры

модели при расчете температурного поля. Пользователем указывают-

ся параметры и характеристики окружающей среды, теплофизические

свойства материала, который планируется применить для данных ус-

338

ловий, а также вид деятельности человека, его тепловые потери и до-

полнительные параметры, такие как вес, средняя температура кожи

(автоматически) и другие.

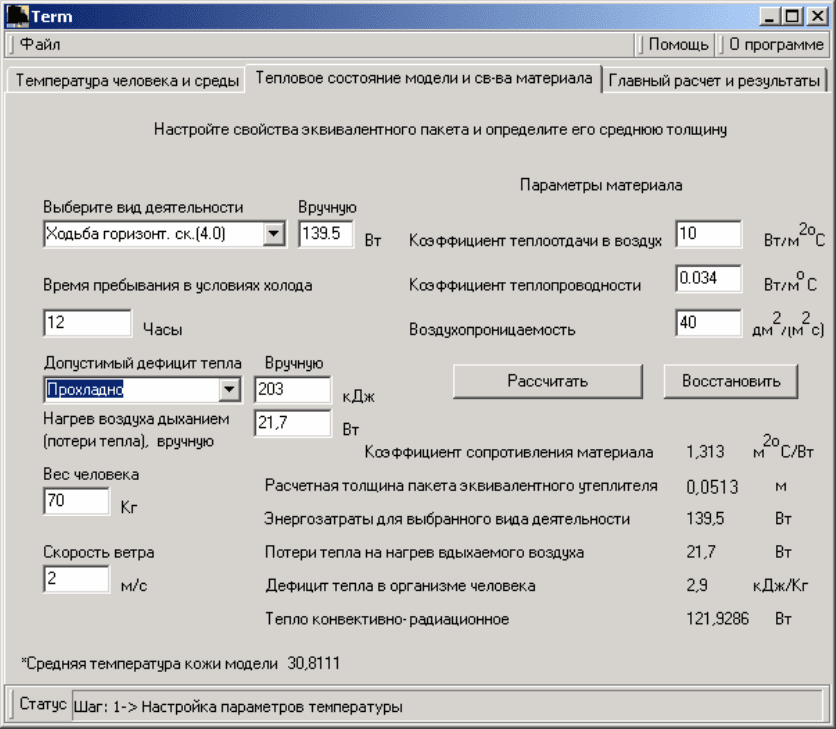

Рис. 3.15. Диалоговое окно программы для установки тепловых

параметров модели и характеристик утепляющего материала

При расчете используются не только вид работы человека, но и

его вес, скорость ветра и часы пребывания в рассматриваемых усло-

виях.

В результате моделирования конструктор получает значения

339

прибавок, необходимых для построения новой модели. Данные значе-

ния могут быть использованы в любой методике проектирования оде-

жды, а значит и в любом программном комплексе САПР одежды.

Используя полученные конструктивные переменные как ис-

ходную информацию для САПР теплозащитной одежды, разработана

защитная куртка, предназначенная в зависимости от установленных

параметров конструкции для эксплуатации при следующих значениях

температуры: -50°С, -20°С и 0°С. Величина Х12 может быть изменена

в зависимости от желаемой длины модели. Эскиз специальной куртки

представлен на рис. 3.16, а эскиз проектируемой модели полукомби-

незона на рис. 3.17.

При разработке конструкций изделий была использована

САПР одежды «Novo-cut» немецкого производителя. Все номера оп-

ределены согласно с САПР «Novo-cut», однако привязка параметров к

ЕМКО СЭВ позволяет применить полученные значения и в других

САПР, использующих подобные методы проектирования изделия.

340

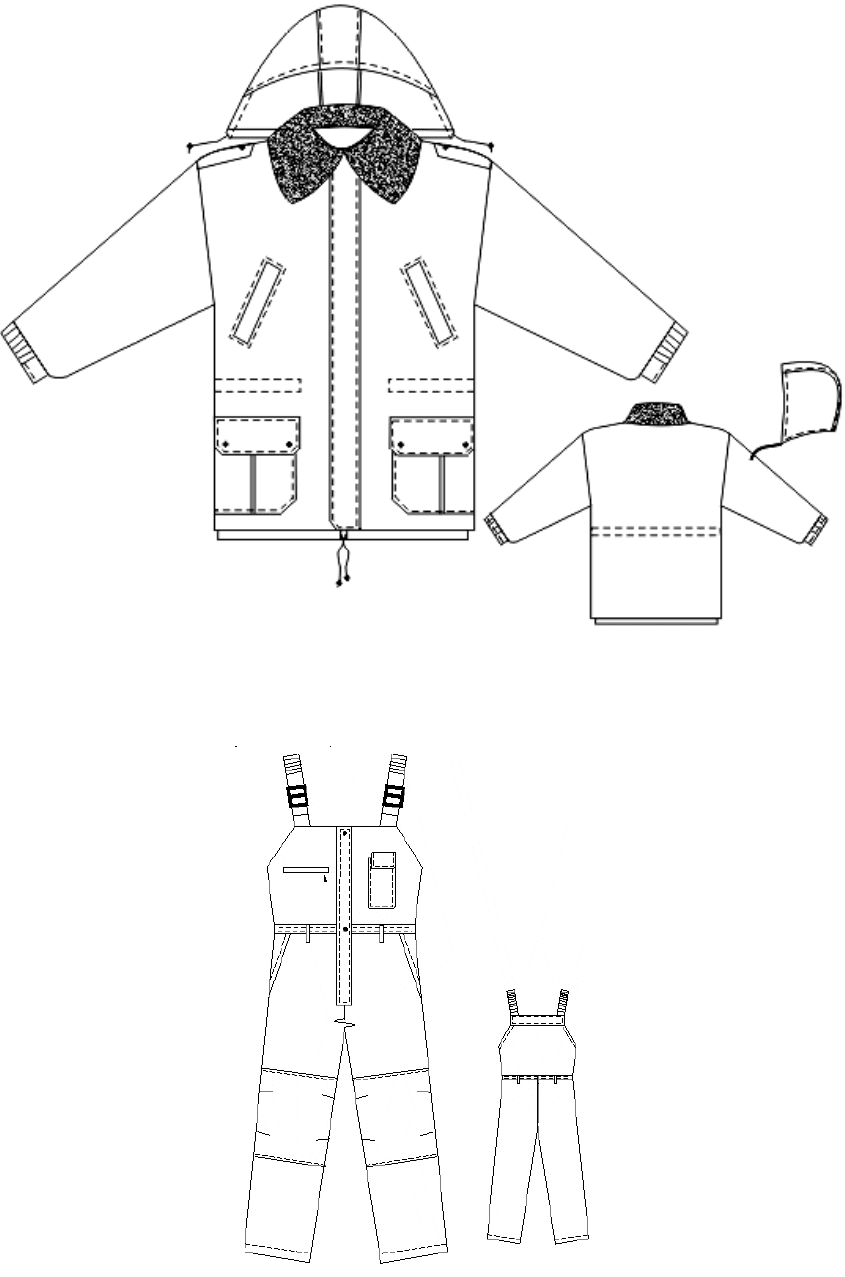

Рис. 3.16. Эскиз теплозащитной куртки

Рис. 3.17. Эскиз теплозащитного полукомбинезона
