Симуляция обработки
5.1 Обзор

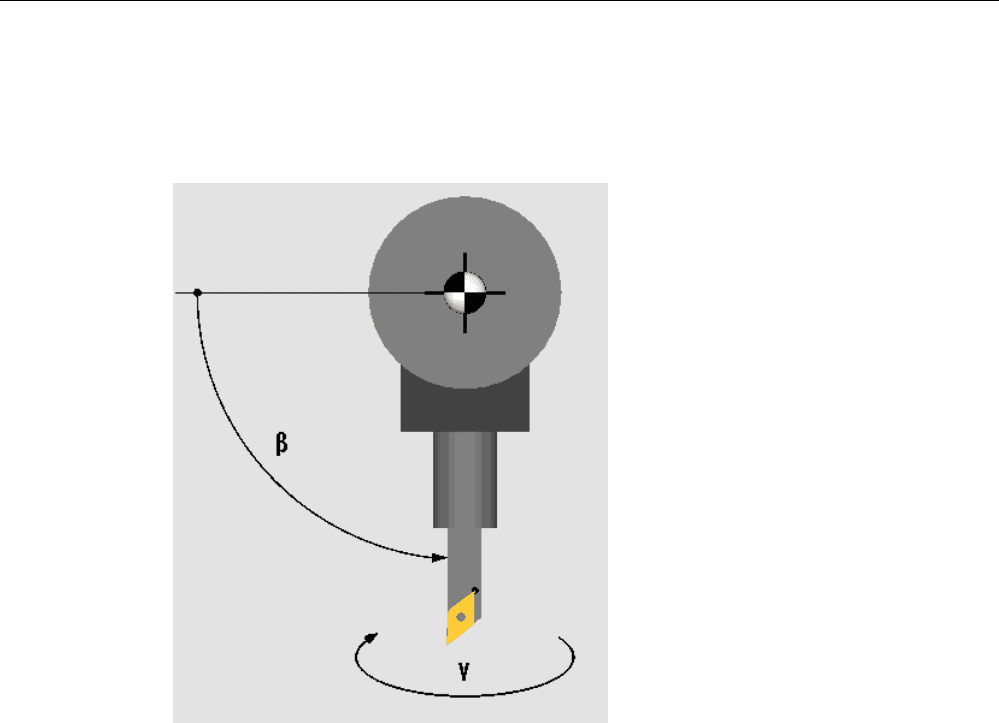

Токарная обработка
168 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
Свойства прорисовки и симуляции
Пути перемещения
При симуляции показанные пути перемещения сохраняются в кольцевой буфер. Если
этот буфер заполнен, то при поступлении нового пути перемещения самый старый
путь перемещения удаляется.
Оптимизированное представление
После остановки или завершения обработки симуляции, представление еще раз
пересчитывается в изображение с высоким разрешением. Но в некоторых случаях это
невозможно. В этом случае появляется сообщение: "Изображение с высоким
разрешением не может быть создано".
Ограничение рабочей зоны
При симуляции детали ограничения рабочего пространства и программные конечные
выключатели не действуют.
Ограничение
● Сплайны и полиномы не поддерживаются.
● Реферирование: G74 из выполнения программы не работает.
● Ошибка 15110 "Кадр REORG невозможен" не индицируется.
● Компилируемые циклы не поддерживаются.
● Нет поддержки PLC.
● Осевые контейнеры не поддерживаются.
● Не поддерживаются поворотные столы с не исчезающими векторами смещения.
Граничные условия
● Все имеющиеся блоки данных (TOOLCARRIER / TRAORI, TRANSMIT, TRACYL)
обрабатываются и для правильной симуляции должны быть правильно введены в
эксплуатацию.
● Трансформации с повернутой линейной осью (TRAORI 64 - 69), а также
трансформации OEM (TRAORI 4096 - 4098), не поддерживаются.
● Изменения данных Toolcarrier или трансформации активируются только после
Power On.
● Смена трансформаций и смена блока данных поворота поддерживаются. Одна не
поддерживается реальная смена кинематики, при которой физически заменяется
качающаяся головка.
● Симуляция программ изготовления моделей с очень коротким временем смены
кадров может занять больше времени, чем обработка, т.к. приоритет при
распределении машинного времени в таких приложениях отдается обработке, а не
симуляции.
