Симуляция обработки
5.9 Изменение и согласование графической симуляции
Токарная обработка
Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
181
5.9 Изменение и согласование графической симуляции
5.9.1 Увеличение и уменьшение графики
Условие
Симуляция или прорисовка запущена.
Принцип действий
...

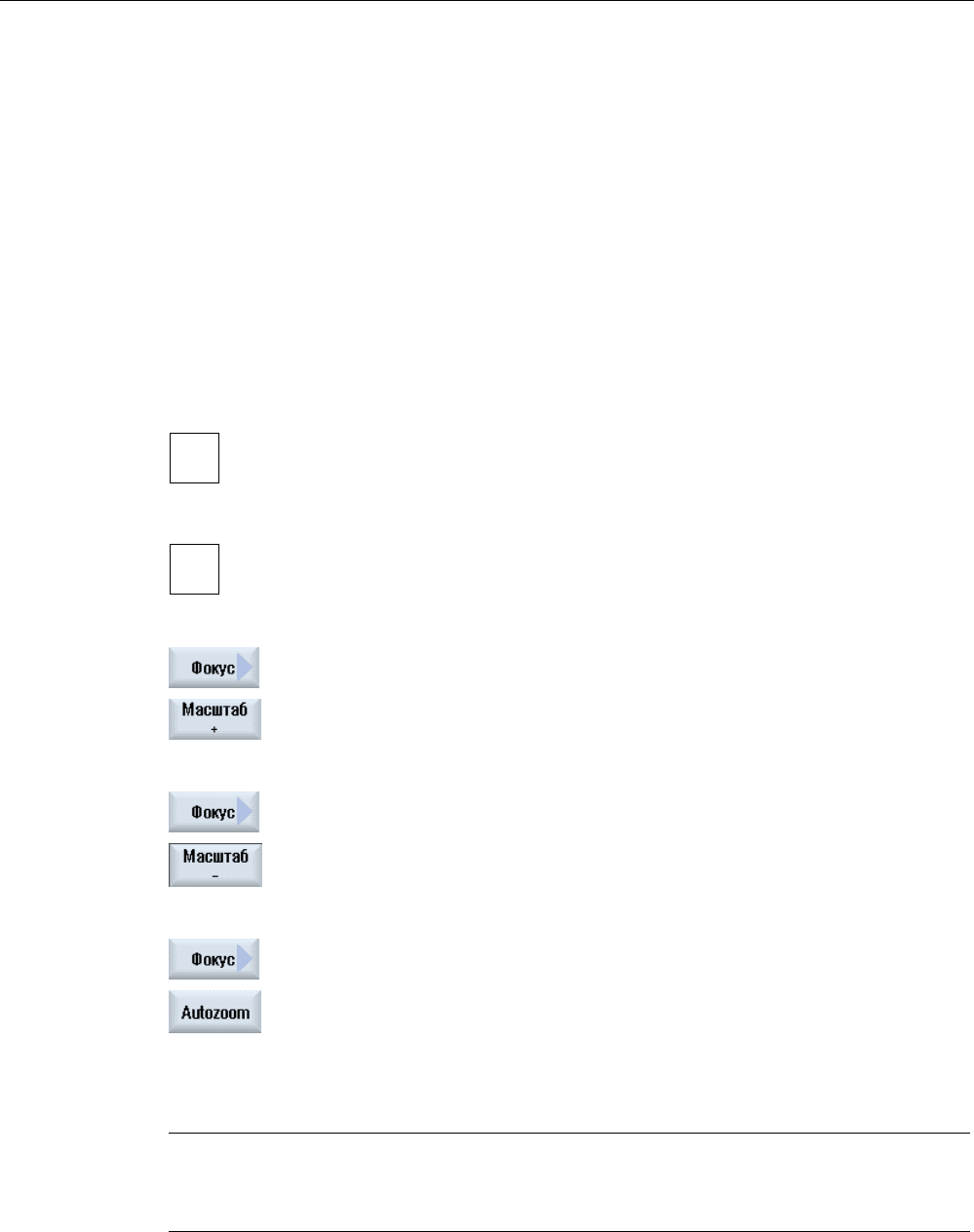

1. Нажать клавишу <+> или <->, если необходимо увеличить или
уменьшить актуальную графику.
Графика увеличивается или уменьшается из центра.
- ИЛИ -
Нажать программные клавиши "Подробности" и "Zoom +", если
необходимо увеличить фрагмент.
- ИЛИ -
Нажать программные клавиши "Подробности" и "Zoom -", если
необходимо уменьшить фрагмент.
- ИЛИ -
Нажать программные клавиши "Подробности" и "Autozoom", если
необходимо автоматически подстроить фрагмент под размер окна.
Автоматическое согласование размера учитывает макс. удлинения
детали в отдельных осях.
Примечание
Выбранный фрагмент
Выбранные фрагменты и размеры сохраняются пока включена программа.
Симуляция обработки
5.9 Изменение и согласование графической симуляции
Токарная обработка
182 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
5.9.2 Смещение графики
Условие
Симуляция или прорисовка запущена.
Принцип действий
1. Нажать клавишу-курсор, если необходимо сместить графику вверх,
вниз, влево или вправо.
5.9.3 Вращение графики
В виде 3D существует возможность повернуть положение детали, чтобы рассмотреть
ее со всех сторон.
Условие
Симуляция запущена и вид 3D выбран.
Принцип действий
1. Нажать программную клавишу "Подробности".
2. Нажать программную клавишу "Повернуть вид".
...
...
2. Нажать программную клавишу "Стрелка вправо", "Стрелка влево",
"Стрелка вверх", "Стрелка вниз", "Стрелка правого вращения" и
"Стрелка левого вращения", чтобы изменить положение детали.
- ИЛИ -
Удерживать нажатой клавишу <Shift> и повернуть через
соответствующие клавиши-курсоры детали в желаемом
направлении.
Симуляция обработки
5.9 Изменение и согласование графической симуляции
Токарная обработка
Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
183
5.9.4 Изменение фрагмента
Если фрагмент графического представления необходимо сместить, увеличить или
уменьшить, чтобы, к примеру, посмотреть подробности или позднее снова показать
целую деталь, то нужно использовать лупу.
С помощью лупы можно самостоятельно определить фрагмент и после увеличить или
уменьшить его.
Условие
Симуляция или прорисовка запущена.
Принцип действий
1. Нажать программную клавишу "Подробности".
2. Нажать программную клавишу "Лупа".
Появляется лупа в форме прямоугольной рамки.
3. Нажать программную клавишу "Лупа +" или клавишу <+>, чтобы
увеличить рамку.
- ИЛИ -
Нажать программную клавишу "Лупа -" или клавишу <->, чтобы
уменьшить рамку.
- ИЛИ -
Нажать одну из клавиш-курсоров, чтобы сместить рамку вверх,
влево, вправо или вниз.
4. Нажать программную клавишу "Применить" для применения
выбранного фрагмента.
Симуляция обработки
5.9 Изменение и согласование графической симуляции
Токарная обработка
184 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
5.9.5 Определение плоскостей сечения
В виде 3D существует возможность "рассечения" детали для отображения
определенных видов и визуализации скрытых контуров.
Условие
Симуляция или прорисовка запущена.
Принцип действий

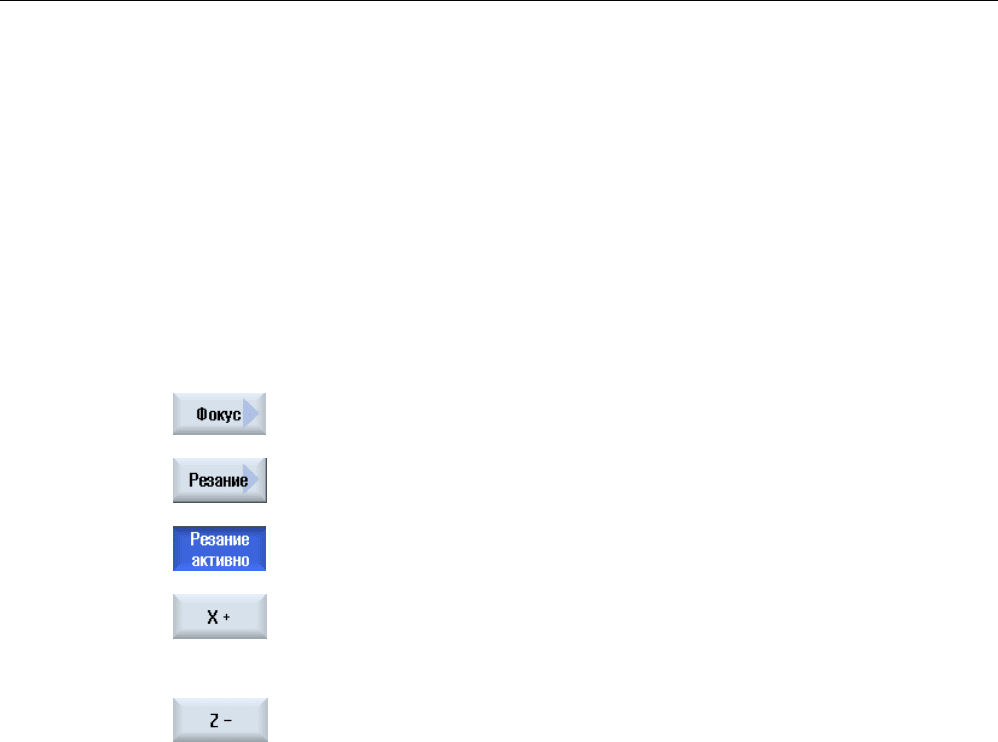

1. Нажать программную клавишу "Подробности".
2. Нажать программную клавишу "Разрез".
Деталь отображается в разрезе.
…
3. Нажать соответствующую программную клавишу, чтобы сместить
плоскость сечения в нужном направлении.
Симуляция обработки
5.10 Индикация ошибок симуляции
Токарная обработка
Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
185
5.10 Индикация ошибок симуляции
При симуляции могут возникать ошибки. Если в ходе симуляции возникает ошибка, то
появляется окно для индикации в рабочем окне.
Обзор ошибок содержит следующую информацию:
● Дата и время
● Критерий удаления
указывает, с помощью какой программной клавиши квитируется ошибка
● Номер ошибки
● Текст ошибки
Условие
Симуляция выполняется и имеется активная ошибка.
Принцип действий

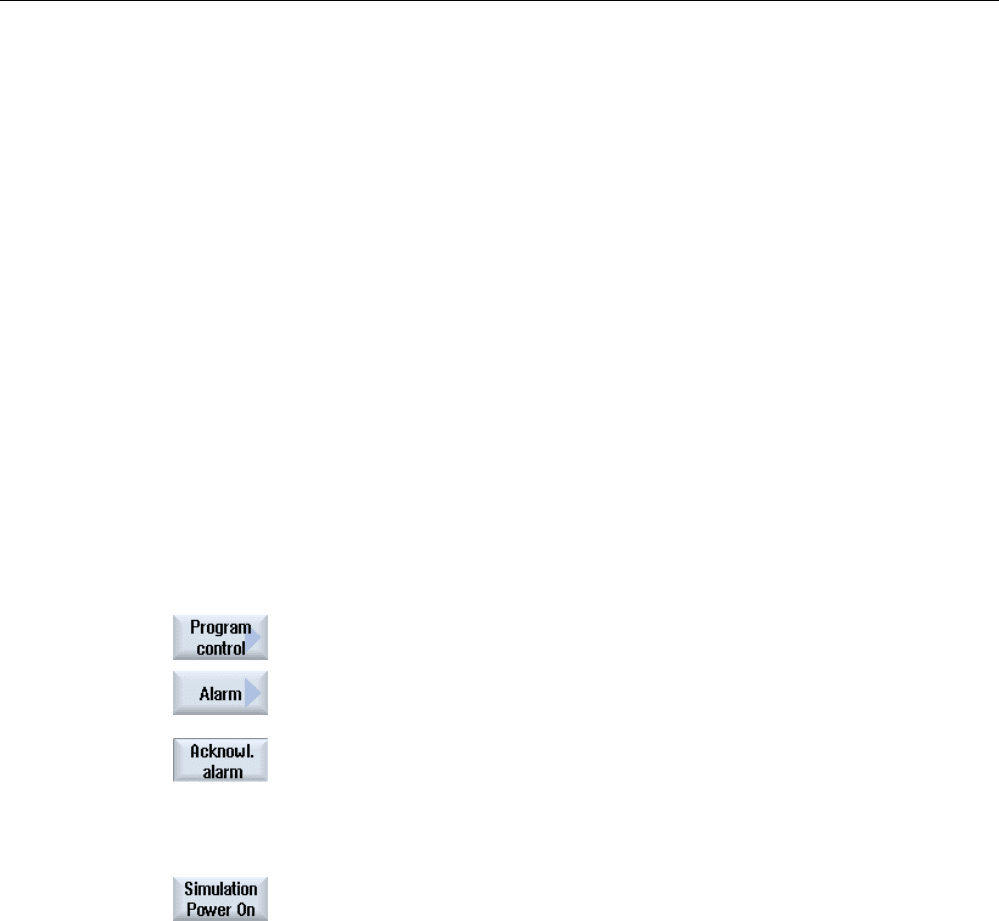

1. Нажать программные клавиши "Программное управление" и
"Ошибка".
Открывается окно "Симуляция Ошибки" и список имеющихся
ошибок.
Нажать программную клавишу "Квитировать ошибку", чтобы
сбросить обозначенные символом Reset или Cancel ошибки
симуляции.
Симуляция может быть продолжена.
- ИЛИ -
Нажать программную клавишу "Симуляция Power On", чтобы
сбросить обозначенную символом Power On ошибку симуляции.
Симуляция обработки
5.10 Индикация ошибок симуляции
Токарная обработка
186 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
Токарная обработка
Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
187
Создание программы кода G
6
6.1 Графическая поддержка программирования
Функции
Доступна следующая функциональность:
● Выбор блока программы с ориентацией на технологию (циклы) через программные
клавиши
● Окна ввода для обеспечения параметрами с анимированными вспомогательными
изображениями
● Зависящая от контекста помощь Online для каждого окна ввода
● Поддержка для ввода контура (геометрический процессор)
Условия вызова и возврата
● Действующие перед вызовом цикла функции G и запрограммированный фрейм
сохраняются и после цикла.
● Подвод к стартовой позиции должен быть выполнен перед вызовом цикла в
вышестоящей программе. Координаты программируются в правовращающейся
системе координат.
Создание программы кода G
6.2 Окна программы
Токарная обработка
188 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
6.2 Окна программы
Программа в G-кодах может быть представлена в различных видах.
● Окно программы
● Маска параметров по выбору со вспомогательным изображением или графическим
видом
Окно программы
Окно программы в редакторе предоставляет обзор отдельных этапов обработки
программы.

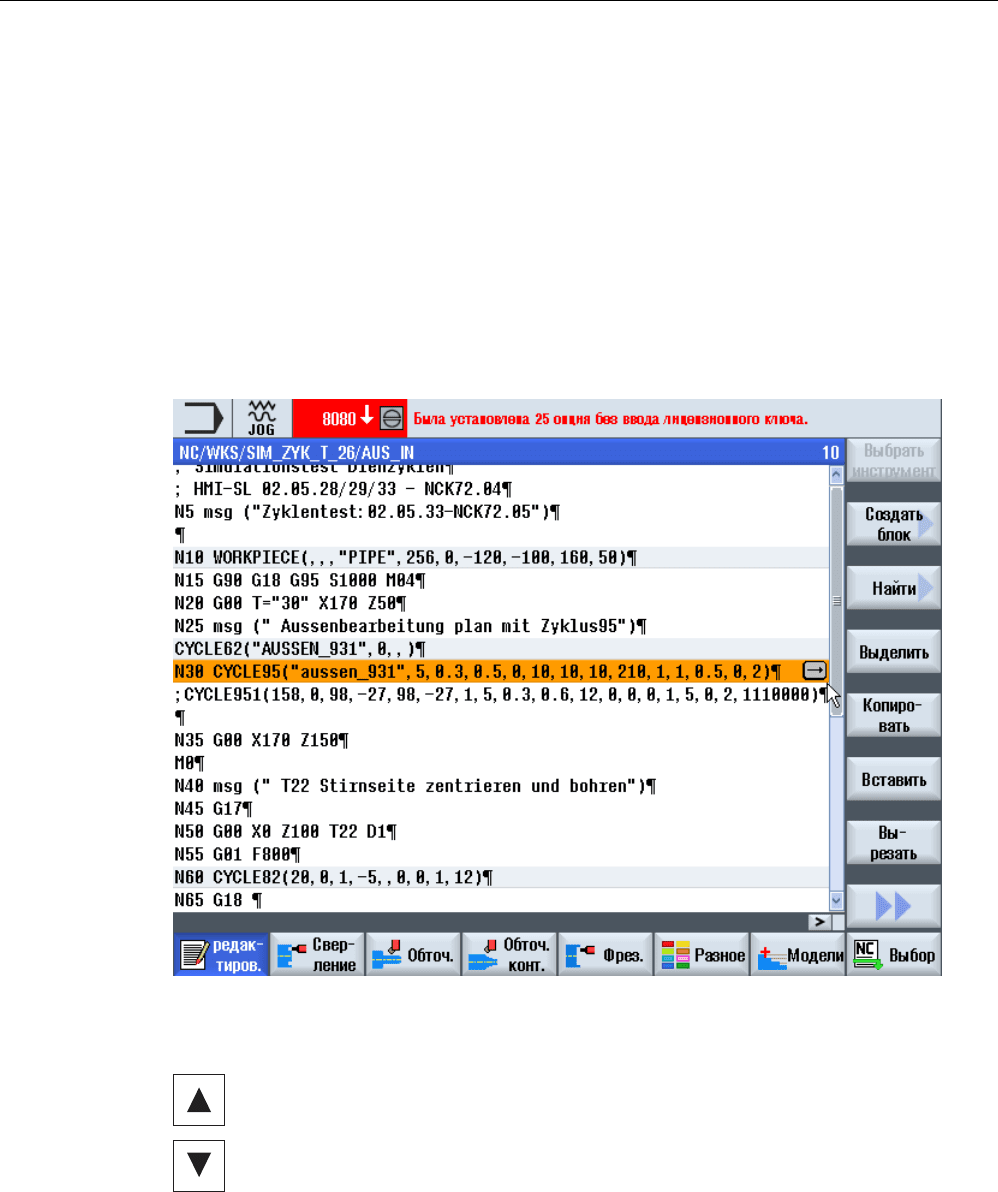

Изображение 6-1 Окно программы в G-кодах
В окне программы с помощью клавиш <Курсор вверх> и <Курсор
вниз> можно перемещаться между кадрами программы.
Создание программы кода G
6.2 Окна программы
Токарная обработка
Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
189
Маска параметров со вспомогательным изображением
Нажать клавишу <Курсор вправо>, чтобы открыть в окне
программы выбранный кадр программы или цикл.
Появляется соответствующая маска параметров со
вспомогательным изображением

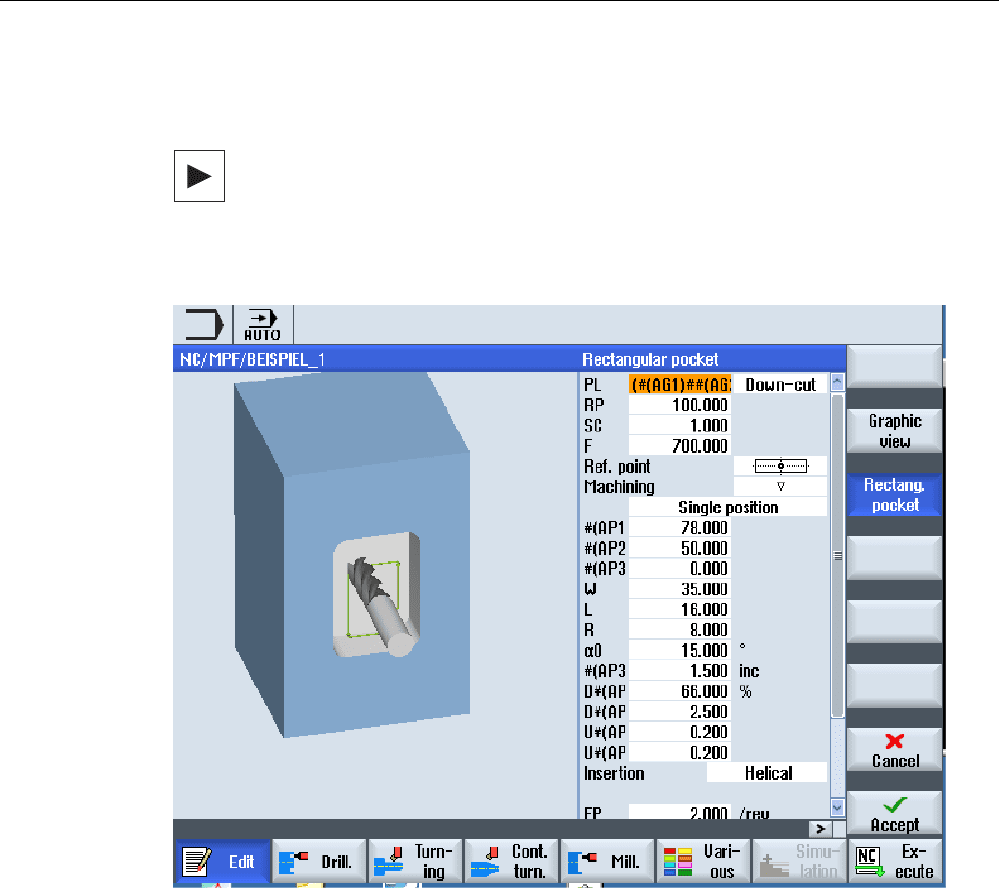

Изображение 6-2 Маска параметров со вспомогательным изображением
Анимированные вспомогательные изображения всегда отображаются в правильном
положении по отношению к установленной системе координат. Параметры
динамически подсвечиваются на графике. Выбранный параметр выделяется на
графике.
Цветные символы
Красная стрелка = инструмент движется ускоренным ходом
Зеленая стрелка = инструмент движется с подачей обработки
Создание программы кода G
6.2 Окна программы
Токарная обработка
190 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
Маска параметров с графическим видом
С помощью программной клавиши "Графический вид"
осуществляется переключение маски между вспомогательным
изображением и графическим видом.

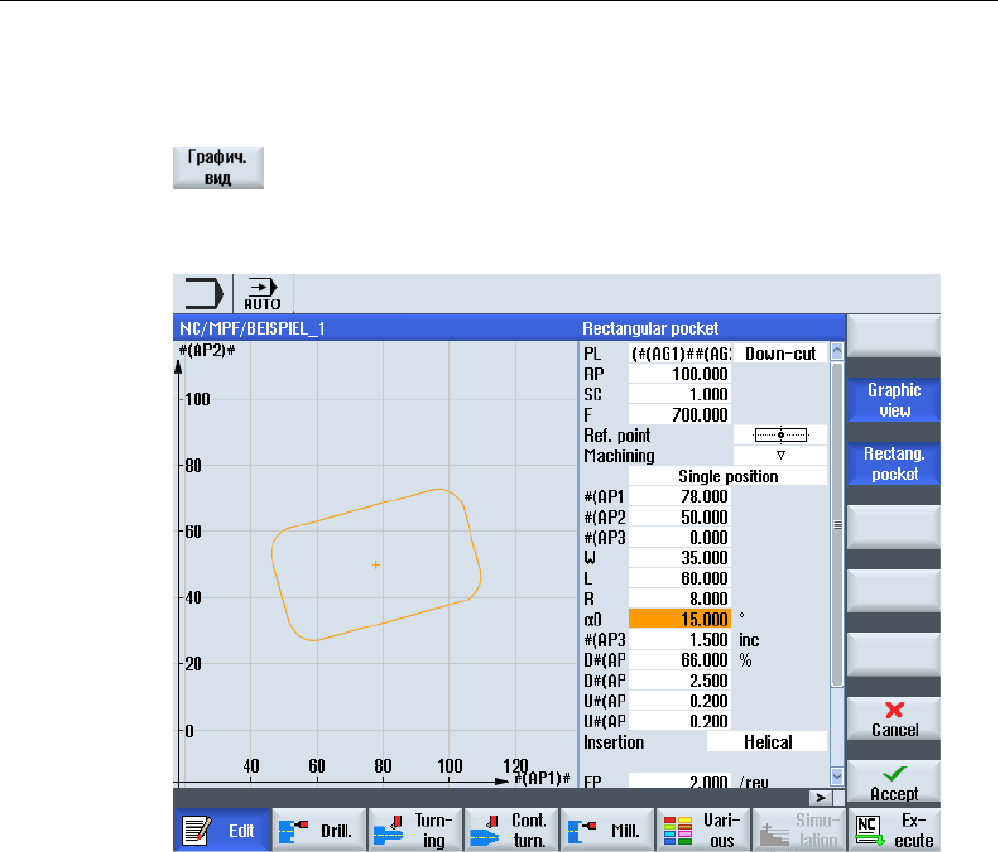

Изображение 6-3 Маска параметров с графическим видом кадра программы в G-кодах
