Создание программы ShopTurn
7.18 Пример: Стандартная обработка
Токарная обработка
Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
251
3. Ввод контура заготовки с помощью контурного вычислителя
1. Нажать программные клавиши "Токарная обработка контура" и
"Новый контур".
Открывается окно ввода "Новый контур".
2. Ввести имя контура (здесь: Kont_1).
Вычисленный как код ЧПУ контур записывается как внутренняя
подпрограмма между меткой начала и меткой конца, который
содержит введенное имя контура.
3. Нажать программную клавишу "Применить".
Открывается окно ввода "Стартовая точка".
4. Создать стартовую точку контура.
Х 60абс. Z 0абс.
5. Нажать программную клавишу "Применить".
6. Ввести следующие элементы контура и подтвердить каждый ввод
программной клавишей "Применить".
6.1 Z -40абс.
6.2 Х 80абс. Z -45абс.
6.3 Z -65абс.
6.4 Х 90абс. Z -70абс.
6.5 Z -95абс.
6.6 Х 0абс.
6.7 Z 0абс.
6.8 Х 60абс. Z 0абс.
Создание программы ShopTurn
7.18 Пример: Стандартная обработка
Токарная обработка
252 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
7. Нажать программную клавишу "Применить".
Ввод контура заготовки необходим только при использовании
предварительно обработанной заготовки.

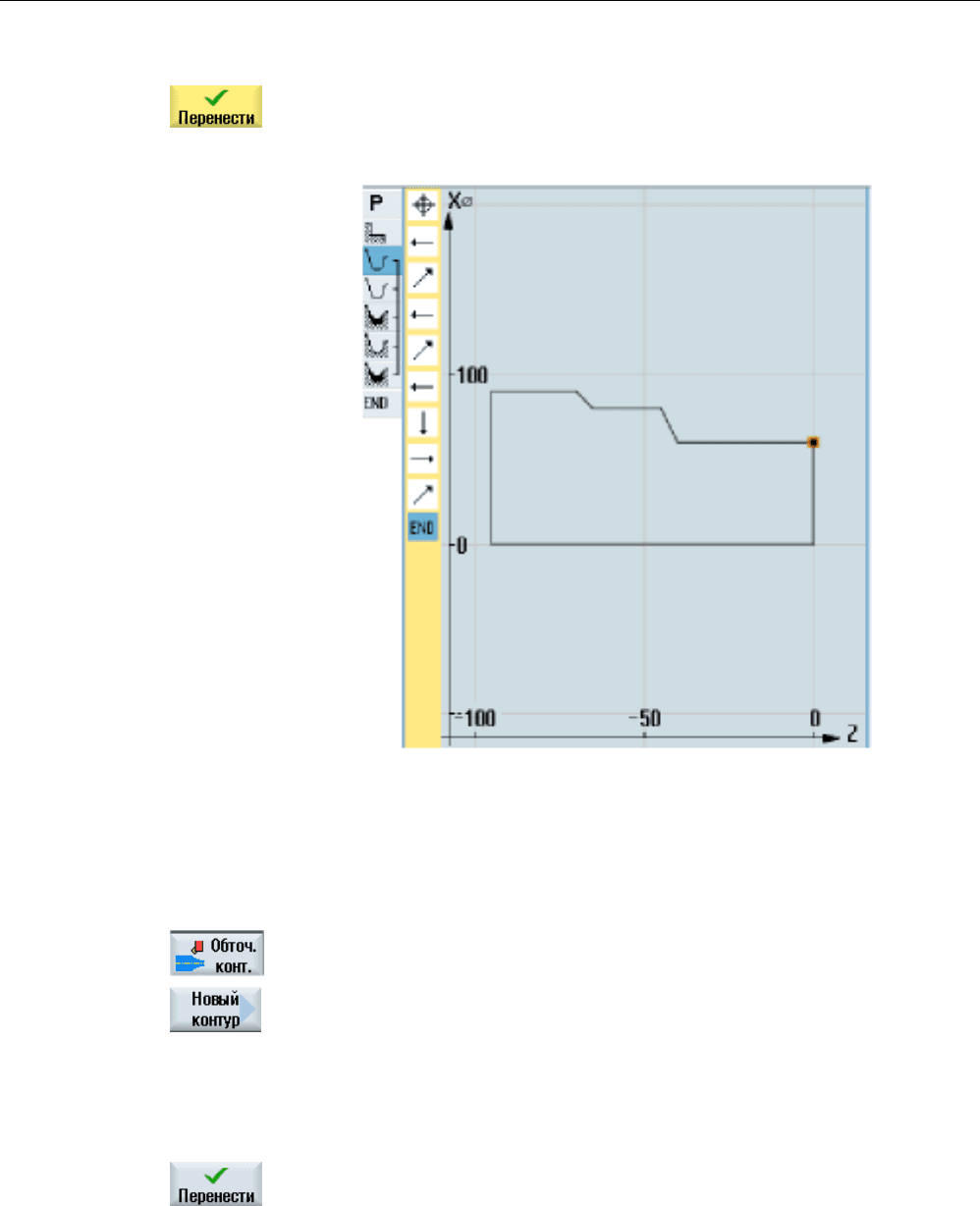

Контур заготовки
4. Ввод готовой детали с помощью контурного вычислителя
1. Нажать программные клавиши "Токарная обработка контура" и
"Новый контур".
Открывается окно ввода "Новый контур".
2. Ввести имя контура (здесь: Kont_2).
Вычисленный как код ЧПУ контур записывается как внутренняя
подпрограмма между меткой начала и меткой конца, который
содержит введенное имя контура.
3. Нажать программную клавишу "Применить".
Открывается окно ввода "Стартовая точка".
4. Определить стартовую точку контура.
Х 0абс. Z 0абс.
Создание программы ShopTurn
7.18 Пример: Стандартная обработка
Токарная обработка
Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
253
5. Нажать программную клавишу "Применить".
6. Ввести следующие элементы контура и подтвердить каждый ввод
программной клавишей "Применить".
6.1 Х 48абс. FS 3
6.2 α2 90°
6.3 Направление
вращения
R 23абс. Х 60абс. K -35абс. I 80 абс.
После этого поля ввода не активны.
6.4 Осуществить с помощью программной клавиши "Диалог выбора"
выбор необходимого элемента контура и подтвердить программной
клавишей "Применить диалог". Поля ввода снова активны. Ввести
следующие параметры.
FS 2
6.5 Z -80абс. R 6
6.6 Х 90абс. Z -85абс. FS 3
6.7 Z -95абс.
Создание программы ShopTurn
7.18 Пример: Стандартная обработка
Токарная обработка
254 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
7. Нажать программную клавишу "Применить".

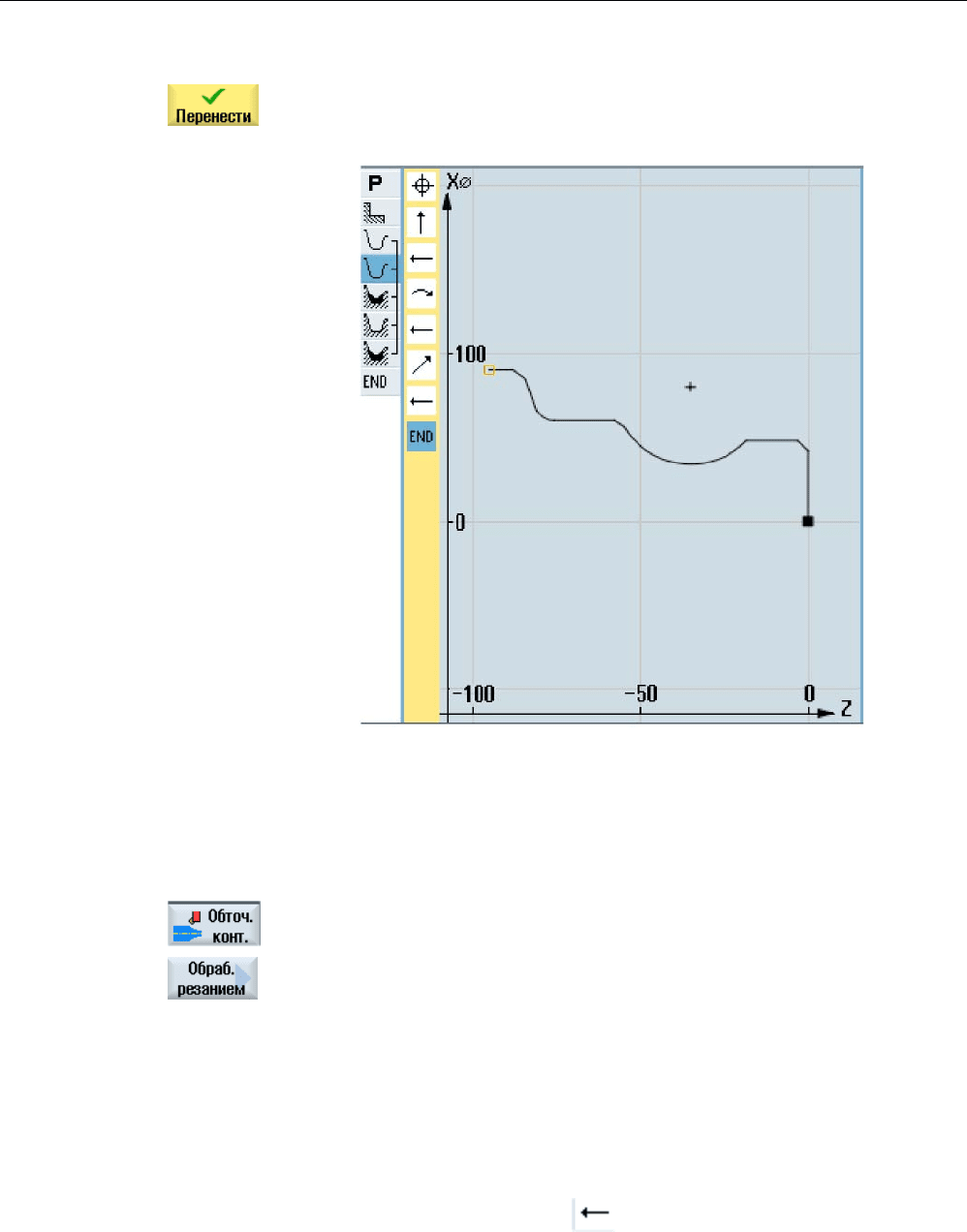

Контур готовой детали
5. Обработка резаньем (черновая обработка)
1. Нажать программные клавиши "Токарная обработка контура" и
"Обработка резаньем".
Открывается окно ввода "Обработка резаньем".
2. Ввести следующие технологические параметры:
T Schrupper 80 D1 F 0.350 мм/об V 400 м/мин
3. Ввести следующие параметры:
Обработка Черновая обработка (∇)
Направление обработки продольная
Положение снаружи
Направление обработки
(от торцовой к задней стороне)
D 4.000инкр.
Создание программы ShopTurn
7.18 Пример: Стандартная обработка
Токарная обработка
Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
255
Глубина резания
UX 0.4инкр.
UZ 0.2инкр.
DI 0
BL Цилиндр
XD 0инкр.
ZD 0инкр.
Поднутрения нет
Ограничение нет
4. Нажать программную клавишу "Применить".
Если используется запрограммированная в "KONT_1" заготовка, то
выбрать в параметре "BL" вместо "Цилиндр" описание заготовки
"Контур". При выборе "Цилиндр" Zylinder" обработка резаньем
осуществляется из цельного материала.

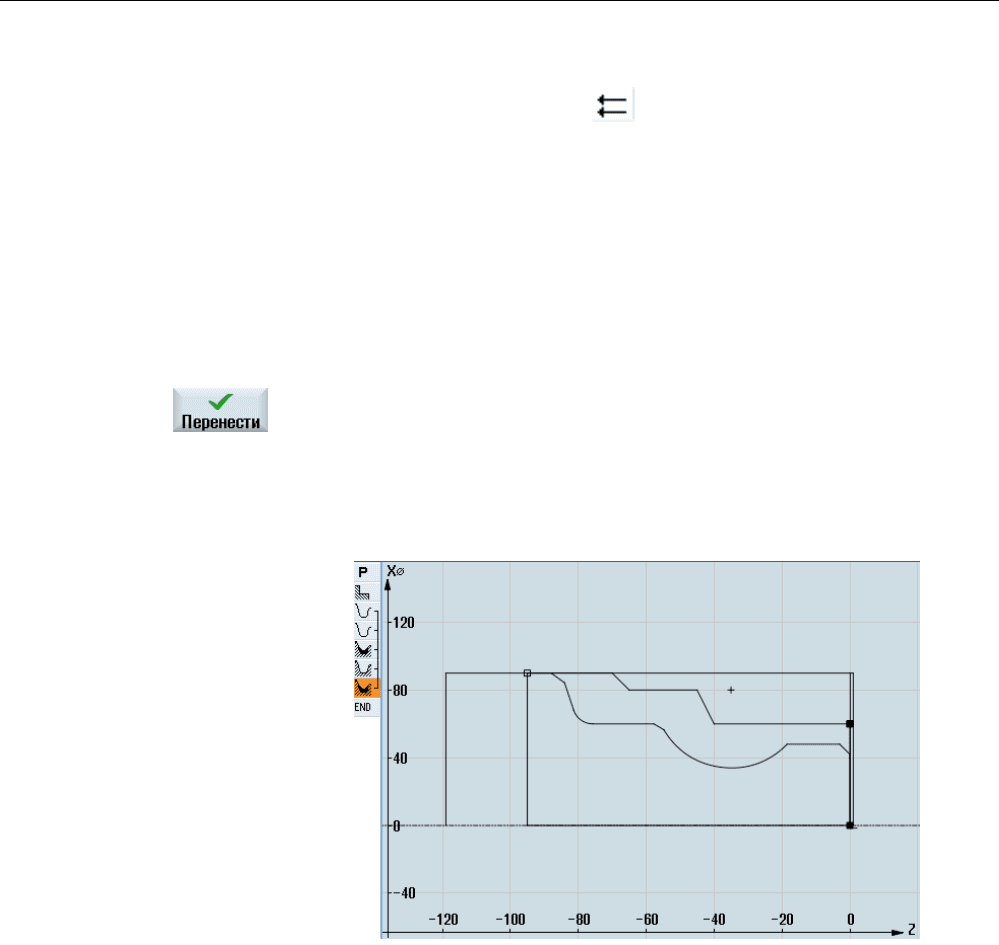

Контур резания
Создание программы ShopTurn
7.18 Пример: Стандартная обработка
Токарная обработка
256 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
6. Удаление остаточного материала
1. Нажать программные клавиши "Токарная обработка контура" и
"Обработка резаньем остатков".
Открывается окно ввода "Обработка резаньем остаточного
материала".
2. Ввести следующие технологические параметры:
T Schrupper_55 D1 F 0.35 мм/об V 400 м/мин
3. Ввести следующие параметры:
Обработка Черновая обработка (∇)
Направление обработки продольная
Положение снаружи
Направление обработки
D 2инкр.
Глубина резания
UX 0.4инкр.
UZ 0.2инкр.
DI 0
Поднутрения да
FR 0.200мм/об
Ограничение нет
4. Нажать программную клавишу "Применить".
7. Обработка резаньем (чистовая обработка)
1. Нажать программные клавиши "Токарная обработка контура" и
"Обработка резаньем".
Открывается окно ввода "Обработка резаньем".
2. Ввести следующие технологические параметры:
T Schlichter D1 F 0.1 мм/об V 450 м/мин
3. Ввести следующие параметры:
Обработка Чистовая обработка
(∇∇∇)
Направление обработки продольная
Положение снаружи
Создание программы ShopTurn
7.18 Пример: Стандартная обработка
Токарная обработка
Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
257
Направление обработки
(от торцовой к задней стороне)
Припуск нет
Поднутрения да
Ограничение нет
4. Нажать программную клавишу "Применить".
8. Выточка (черновая обработка)
1. Нажать программные клавиши "Токарная обработка", "Выточка" и
"Выточка с диагоналями".
Открывается окно ввода "Выточка 1".
2. Ввести следующие технологические параметры:
T Stecher D1 F 0.150 мм/об V 220 м/мин
3. Ввести следующие параметры:
Обработка Черновая обработка (∇)
Полож. выточки
Исходная точка
X0 60абс.
Z0 -70
B2 8инкр.
T1 4инкр.
α1 15Градус
α2 15Градус
FS1 1
R2 1
R3 1
FS4 1
D 2инкр.
UX 0.4инкр.
UZ 0.2инкр.
N 1
Создание программы ShopTurn
7.18 Пример: Стандартная обработка
Токарная обработка
258 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
4. Нажать программную клавишу "Применить".

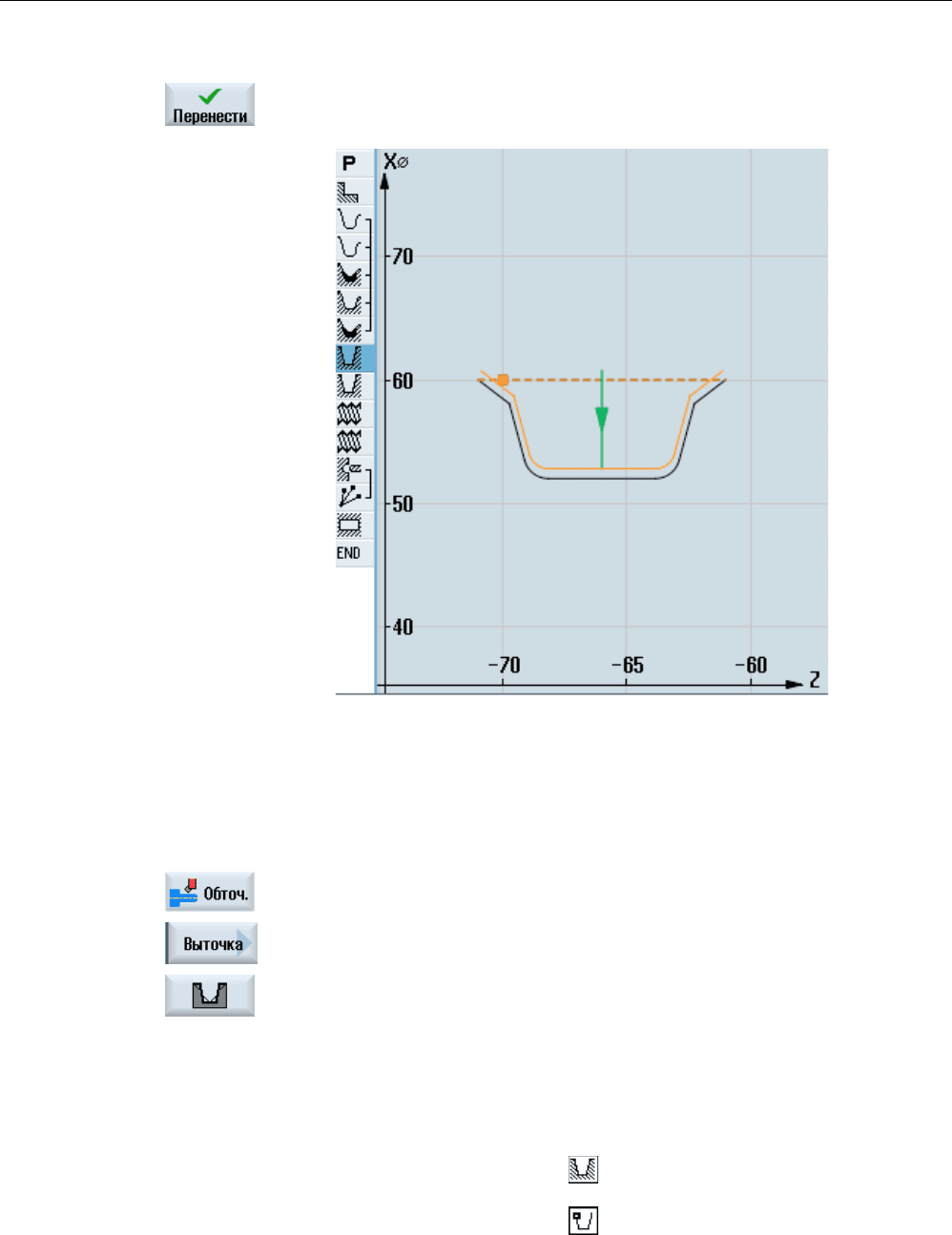

Контур выточки
9. Выточка (чистовая обработка)
1. Нажать программные клавиши "Токарная обработка", "Выточка" и
"Выточка с диагоналями".
Открывается окно ввода "Выточка 2".
2. Ввести следующие технологические параметры:
T Stecher D1 F 0.1 мм/об V 220 м/мин
3. Ввести следующие параметры:
Обработка Чистовая обработка (∇∇∇)
Полож. выточки
Исходная точка
X0 60абс.
Создание программы ShopTurn
7.18 Пример: Стандартная обработка
Токарная обработка
Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
259
Z0 -70
B1 5.856инкр.
T1 4инкр.
α1 15Градус
α2 15Градус
FS1 1
R2 1
R3 1
FS4 1
N 1
4. Нажать программную клавишу "Применить".
10. Резьба продольная M48 x2 (черновая обработка)
1. Нажать программные клавиши "Токарная обработка", "Резьба" и
"Резьба продольная".
Открывается окно ввода "Резьба продольная".
2. Ввести следующие параметры:
T Gewindestahl_2 D1
Таблица без
P 2мм/об
G 0
S 995об/мин
Режим обработки Черновая обработка
(∇)
Подача: постоянное
поперечное сечение
резания
дегрессивный
Резьба Наружная резьба
X0 48абс.
Z0 0абс.
Z1 -25абс.
LW 4инкр.
LR 4инкр.
H1 1.227инкр.
αP 30Градус
Подача
Создание программы ShopTurn
7.18 Пример: Стандартная обработка
Токарная обработка
260 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
ND 5
U 0.150инкр.
VR 1инкр.
Многозаходная нет
α0 0Градус
3. Нажать программную клавишу "Применить".
11. Резьба продольная M48 x 2 (чистовая обработка)
1. Нажать программные клавиши "Токарная обработка", "Резьба" и
"Резьба продольная".
Открывается окно ввода "Резьба продольная".
2. Ввести следующие параметры:
T Gewindestahl_2 D1
Таблица без
P 2мм/об
G 0
S 995об/мин
Режим обработки Чистовая обработка
(∇∇∇)
Резьба Наружная резьба
X0 48абс.
Z0 0абс.
Z1 -25абс.
LW 4инкр.
LR 4инкр.
H1 1.227инкр.
αP 30Градус
Подача
NN 2
VR 1инкр.
Многозаходная нет
α0 0Градус
3. Нажать программную клавишу "Применить".
