Программирование технологических функций (циклы)
8.1 Сверление
Токарная обработка
Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
271
Подвод/отвод
1. Инструмент движется с G0 до безопасного расстояния от исходной точки.
2. С G1 и запрограммированной подачей F осуществляется врезание в деталь до
достижения глубины или диаметра центровки.
3. По истечении времени ожидания DT инструмент отводится ускоренным ходом G0
на плоскость отвода.

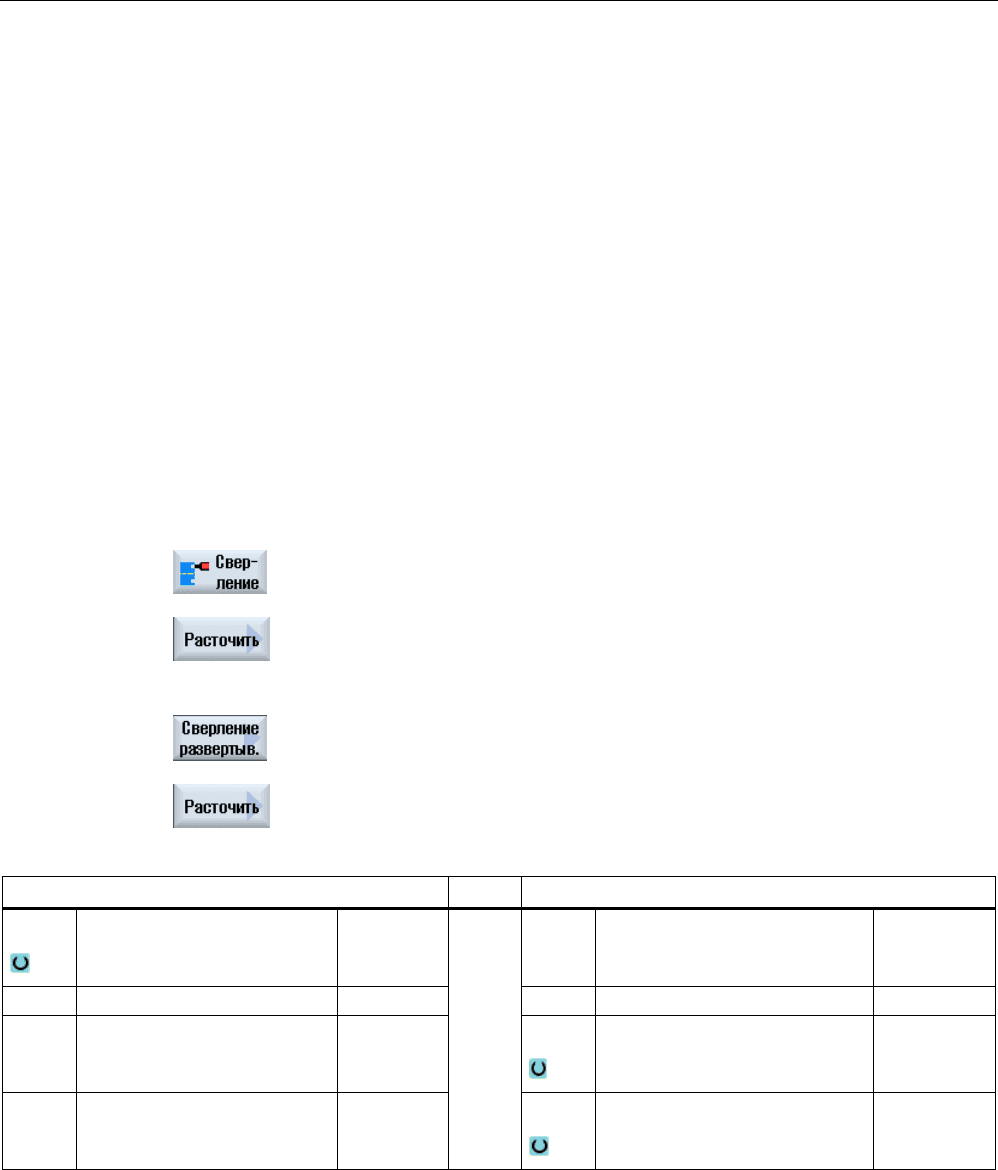

Принцип действий
1. Выполняемая программа обработки детали или программы
ShopTurn создана и Вы находитесь в редакторе.
2. Нажать программную клавишу "Сверление".
3. Нажать программную клавишу "Центрование".
Открывается окно ввода "Центрование".
Параметры программы в G-кодах Параметры программы ShopTurn
PL Плоскость обработки T Имя инструмента
RP Плоскость отвода мм D Номер резца
SC Безопасное расстояние мм F
Подача мм/мин
мм/об
S / V
Скорость шпинделя или
постоянная скорость резания
об/мин
м/мин
Параметр Описание Единица
Позиция
обработки
(только для G-
кода)
Отдельная позиция
Сверление отверстия на запрограммированной позиции
Образец позиции
Позиция с MCALL
Z0 (только для
G-кода)
Исходная точка Z мм
Поверхность
обработки
(только для
ShopTurn)
Торец C
Торец Y
Боковая поверхность C
Боковая поверхность Y
Программирование технологических функций (циклы)
8.1 Сверление
Токарная обработка
272 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
Параметр Описание Единица
Положение
(только для
ShopTurn)
спереди (торец)
сзади (торец)
снаружи (боковая поверхность)
внутри (боковая поверхность)
(только для
ShopTurn)
Зажать/освободить шпиндель
Функция должна быть установлена изготовителем станка.
Центрование
Диаметр (центрование относительно диаметра)
При этом учитывается введенный в списке инструментов угол центрового
сверла.
Острие (центрование относительно глубины)
Инструмент врезается до достижения запрограммированной глубины врезания.
∅ Врезание до достижения диаметра. - (только при центровании на диаметр) мм
Z1
Глубина сверления (абс.) или глубина сверления относительно Z0 (инкр.)
Врезание до достижения Z1. - (только при центровании на острие)
мм
DT
Время ожидания (на конечной глубине сверления) в секундах
Время ожидания (на конечной глубине сверления) в оборотах
сек
об
8.1.3 Сверление (CYCLE82)
Функция
С помощью цикла "Сверление" инструмент осуществляет сверление с
запрограммированной скоростью шпинделя и скоростью подачи до введенной
конечной глубины сверления (хвостовик или острие).
Обратный ход инструмента выполняется по истечении запрограммированного
времени ожидания.
Зажим шпинделя
Для ShopTurn функция "Зажим шпинделя" может быть установлена изготовителем
станка.
Изготовитель станка
Следовать указаниям изготовителя станка.
Программирование технологических функций (циклы)
8.1 Сверление
Токарная обработка
Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
273
См. также
Зажим шпинделя (Страница 222)
Подвод/отвод
1. Инструмент движется с G0 до безопасного расстояния от исходной точки.
2. Инструмент врезается с G1 и запрограммированной подачей F в деталь до
достижения запрограммированной конечной глубины Z1.
3. По истечении времени ожидания DT инструмент отводится ускоренным ходом G0
на плоскость отвода.
Принцип действий
1. Выполняемая программа обработки детали или программы
ShopTurn создана и Вы находитесь в редакторе.
2. Нажать программную клавишу "Сверление".
3. Нажать программную клавишу "Сверление Развертывание".
4. Нажать программную клавишу "Сверление".
Открывается окно ввода "Сверление".
Параметры программы в G-кодах Параметры программы ShopTurn
PL Плоскость обработки T Имя инструмента
RP Плоскость отвода мм D Номер резца
SC Безопасное расстояние мм F
Подача мм/мин
мм/об
S / V
Скорость шпинделя или
постоянная скорость резания
об/мин
м/мин
Параметр Описание Единица
Позиция
обработки
(только для G-
кода)
Отдельная позиция
Сверление отверстия на запрограммированной позиции
Образец позиции
Позиция с MCALL
Z0 (только для
G-кода)
Исходная точка Z мм
Программирование технологических функций (циклы)
8.1 Сверление
Токарная обработка
274 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
Параметр Описание Единица
Поверхность
обработки
(только для
ShopTurn)
Торец C
Торец Y
Боковая поверхность C
Боковая поверхность Y
Положение
(только для
ShopTurn)
спереди (торец)
сзади (торец)
снаружи (боковая поверхность)
внутри (боковая поверхность)
(только для
ShopTurn)
Зажать/освободить шпиндель
Функция должна быть установлена изготовителем станка.
Глубина
сверления
Хвостовик (глубина сверления относительно хвостовика)
Врезание осуществляется до достижения хвостовиком сверла
запрограммированного значения Z1. При этом учитывается занесенный в
список инструментов угол.
Острие (глубина сверления относительно острия)
Врезание осуществляется до тех пор, пока острие сверла не достигнет
запрограммированного значения Z1.
Указание:Если в управлении инструментом нельзя указать угол для сверла, то
выбор острие/хвостовик не предлагается (всегда острие, 0 поле).
Z1
Глубина сверления (абс.) или глубина сверления относительно Z0 (инкр.)
Врезание до достижения Z1.
мм
DT
Время ожидания (на конечной глубине сверления) в секундах
Время ожидания (на конечной глубине сверления) в оборотах
сек
об
Программирование технологических функций (циклы)
8.1 Сверление
Токарная обработка
Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
275
8.1.4 Развертывание (CYCLE85)
Функция
С помощью цикла "Развертывание" инструмент с запрограммированной скоростью
шпинделя и запрограммированной в F подачей входит в деталь.
Если значение Z1 достигнуто и время ожидания истекло, при развертывании
выполняется отвода с запрограммированной подачей обратного хода на плоскость
отвода.
Зажим шпинделя
Для ShopTurn функция "Зажим шпинделя" может быть установлена изготовителем
станка.
Изготовитель станка
Следовать указаниям изготовителя станка.
См. также
Зажим шпинделя (Страница 222)
Подвод/отвод
1. Инструмент движется с G0 до безопасного расстояния от исходной точки.
2. Инструмент врезается с запрограммированной подачей F в деталь до достижения
запрограммированной конечной глубины Z1.
3. Время ожидания DT на конечной глубине сверления.
4. Обратный ход на плоскость отвода с запрограммированной подачей обратного
хода FR.
Принцип действий
1. Выполняемая программа обработки детали или программы
ShopTurn создана и Вы находитесь в редакторе.
2. Нажать программную клавишу "Сверление".
3. Нажать программную клавишу "Сверление Развертывание".
4. Нажать программную клавишу "Развертывание".
Открывается окно ввода "Развертывание".
Программирование технологических функций (циклы)
8.1 Сверление
Токарная обработка
276 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
Параметры программы в G-кодах Параметры программы ShopTurn
PL Плоскость обработки T Имя инструмента
RP Плоскость отвода мм D Номер резца
SC Безопасное расстояние мм F
Подача мм/мин
мм/об
F Подача *
S / V
Скорость шпинделя или
постоянная скорость резания
об/мин
м/мин
Параметр Описание Единица
Позиция
обработки
(только для G-
кода)
Отдельная позиция
Сверление отверстия на запрограммированной позиции
Образец позиции
Позиция с MCALL
Z0 (только для
G-кода)
Исходная точка Z мм
FR (только для
G-кода)
Подача при обратном ходе *
FR (только для
ShopTurn)
Подача при обратном ходе мм/мин
мм/об
Поверхность
обработки
(только для
ShopTurn)
Торец C
Торец Y
Боковая поверхность C
Боковая поверхность Y
Положение
(только для
ShopTurn)
спереди (торец)
сзади (торец)
снаружи (боковая поверхность)
внутри (боковая поверхность)
(только для
ShopTurn)
Зажать/освободить шпиндель
Функция должна быть установлена изготовителем станка.
Z1 Глубина сверления (абс.) или глубина сверления относительно Z0 (инкр.)
Врезание до достижения Z1.
мм
DT
Время ожидания (на конечной глубине сверления) в секундах
Время ожидания (на конечной глубине сверления) в оборотах
сек
об
* Единица подачи как запрограммировано перед вызовом цикла
Программирование технологических функций (циклы)
8.1 Сверление
Токарная обработка
Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
277
8.1.5 Растачивание (CYCLE86)
Функция
С помощью цикла "Растачивание" инструмент движется с учетом плоскости отвода и
безопасного расстояния ускоренным ходом на запрограммированную позицию. После
этого инструмент врезается с запрограммированной подачей (F) до
запрограммированной глубины (Z1). Осуществляется ориентированный останов
шпинделя с командой SPOS. По истечении времени ожидания осуществляется
обратный ход инструмента с или без отвода инструмента.
Зажим шпинделя
Для ShopTurn функция "Зажим шпинделя" может быть установлена изготовителем
станка.
Изготовитель станка
Следовать указаниям изготовителя станка.
Отвод
При отводе величина отвода D и угол ориентации инструмента α могут быть
определены либо через машинные данные, либо через маску параметров. Если оба
параметра загружены через машинные данные, то они не появляются в маске
параметра.
Изготовитель станка
Следовать указаниям изготовителя станка.
ЗАМЕТКА
Цикл "Растачивание" может использоваться тогда, когда предусмотренный для
сверления шпиндель технически в состоянии, перейти в режим ориентации
шпинделя.
См. также
Зажим шпинделя (Страница 222)
Подвод/отвод
1. Инструмент движется с G0 до безопасного расстояния от исходной точки.
Программирование технологических функций (циклы)
8.1 Сверление
Токарная обработка
278 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
2. Движение на конечной глубине сверления с G1 и запрограммированной перед
вызовом цикла скоростью и скоростью подачи.
3. Время ожидания на конечной глубине сверления.
4. Ориентированный останов шпинделя на запрограммированной в SPOS позиции
шпинделя.
5. При выборе "Отвод" осуществляется свободный ход резца в макс. 3 осях с G0 от
края отверстия.
6. Обратный ход с G0 на безопасное расстояние от исходной точки.
7. Обратный ход на плоскость отвода с G0 на позиции сверления в обеих осях
плоскости (координаты центра отверстия).
Принцип действий
1. Выполняемая программа обработки детали или программы
ShopTurn создана и Вы находитесь в редакторе.
2. Нажать программную клавишу "Сверление".
3. Нажать программную клавишу "Растачивание" при G-коде.
- ИЛИ -
3. Нажать программные клавиши "Сверление Развертывание" и
"Растачивание" для ShopTurn.
Открывается окно ввода "Растачивание".
Параметры программы в G-кодах Параметры программы ShopTurn
PL
Плоскость обработки T Имя инструмента
RP Плоскость отвода мм D Номер резца
SC Безопасное расстояние мм F
Подача мм/мин
мм/об
S / V
Скорость шпинделя или
постоянная скорость резания
об/мин
м/мин
Программирование технологических функций (циклы)
8.1 Сверление
Токарная обработка
Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
279
Параметр Описание Единица
Позиция
обработки
(только для G-
кода)
Отдельная позиция
Сверление отверстия на запрограммированной позиции.
Образец позиции
Позиция с MCALL
DIR
(только для G-
кода)
Направление вращения
Z0 (только для
G-кода)
Исходная точка Z мм
Поверхность
обработки
(только для
ShopTurn)
Торец C
Торец Y
Боковая поверхность C
Боковая поверхность Y
Положение
(только для
ShopTurn)
спереди (торец)
сзади (торец)
снаружи (боковая поверхность)
внутри (боковая поверхность)
(только для
ShopTurn)
Зажать/освободить шпиндель
Функция должна быть установлена изготовителем станка.
Z1 Глубина сверления (абс.) или глубина сверления относительно Z0 (инкр.) мм
DT
Время ожидания на конечной глубине сверления в секундах
Время ожидания на конечной глубине сверления в оборотах
сек
об
SPOS Позиция останова шпинделя Градус
Режим подъема
Нет подъема
Резец не движется, а отводится ускоренным ходом на безопасное расстояние.
Отвод
Резец движется от края отверстия и поднимается на плоскость отвода.
DX (только G-
код)
Величина отвода в направлении X (инкр.) - (только при отводе) мм
DY (только G-
код)
Величина отвода в направлении Y (инкр.) - (только при отводе) мм
DZ (только G-
код)
Величина отвода в направлении Z (инкр.) - (только при отводе) мм
D (только
ShopTurn)
Величина отвода (инкр.) - (только при отводе) мм
Программирование технологических функций (циклы)
8.1 Сверление
Токарная обработка
280 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
8.1.6 Глубокое сверление (CYCLE83)
Функция
С помощью цикла "Глубокое сверление" инструмент врезается с
запрограммированной скорость шпинделя и скоростью подачи за несколько шагов
подачи в деталь до достижения глубины Z1. Можно задать:
● Постоянное или уменьшающееся число подач (через программируемый
коэффициент дегрессии)
● Ломка стружки без отвода или удаление стружки с отводом инструмента
● Коэффициент подачи для 1-ой подачи для уменьшения или увеличения подачи (к
примеру, если отверстие уже засверлено)
● Время ожидания
● Глубина относительно хвостовика или острия сверла
Зажим шпинделя
Для ShopTurn функция "Зажим шпинделя" может быть установлена изготовителем
станка.
Изготовитель станка
Следовать указаниям изготовителя станка.
См. также
Зажим шпинделя (Страница 222)
Подвод/отвод с ломкой стружки
1. Инструмент движется с G0 до безопасного расстояния от исходной точки.
2. Инструмент выполняет сверление с запрограммированным числом оборотов
шпинделя и скоростью подачи F = F · FD1 [%] до 1-ой глубины подачи.
3. Время ожидания на глубине сверления DTB.
4. Инструмент отводится для ломки стружки на величину обратного хода V2 и
выполняет сверление с запрограммированной скоростью подачи F до следующей
глубины подачи.
5. Шаг 4 повторяется до достижения конечной глубины сверления Z1.
6. Время ожидания на конечной глубине сверления DT.
7. Инструмент движется ускоренным ходом на плоскость отвода.
