Программирование технологических функций (циклы)

8.2 Токарная обработка

Токарная обработка

Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

331

Параметр Описание Единица

P1 Шаг резьбы 2 (единица как спараметрированно в P0) мм/об

дюймов/об

витков/"

MODUL

X2 или X2α

 Промежуточная точка 2 X ∅ (абс.) или

 Промежуточная точка 2 относительно X1 (инкр.) или

 Наклон резьбы 2

Инкрементальный размер: Знак также обрабатывается.

мм

Градус

 Промежуточная точка 2 Z (абс.) или

 Промежуточная точка 2 относительно Z1 (инкр.)

мм

P2 Шаг резьбы 3 (единица как спараметрированно в P0) мм/об

дюймов/об

витков/"

MODUL

 Конечная точка X ∅ (абс.) или

 Конечная точка 3 относительно X2 (инкр.) или

 Наклон резьбы 3

мм

Градус

 Конечная точка Z ∅ (абс.) или

 Конечная точка относительно Z2 (инкр.)

мм

LW Форма резьбы мм

LR Выход резьбы мм

H1 Глубина резьбы мм

DP или αP Наклон резьбы (боковая сторона) или наклон резьбы (угол) мм или

градус

 Подача вдоль боковой стороны

 Подача с изменяемой боковой стороной

D1 или ND Первая глубина подачи или число черновых проходов - (только для ∇ и ∇ +

∇∇∇)

мм

U Чистовой припуск в X и Z – (только для ∇ и ∇ + ∇∇∇) мм

NN Число холостых проходов - (только для ∇∇∇ и ∇ + ∇∇∇)

VR Интервал обратного хода мм

Нет

α0 Смещение стартового угла Градус

Да

N Число витков резьбе

Многозаходная

DA Глубины смены витка (инкр.) мм

Программирование технологических функций (циклы)

8.2 Токарная обработка

Токарная обработка

332 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

8.2.8 Отрез (CYCLE92)

Функция

Если необходимо отрезать вращательно-симметричные детали (к примеру, винты,

болты или трубы), то используется цикл "Отрез".

На кромке готовой детали можно запрограммировать фаску или закругление. До

глубины X1 можно работать с постоянной скоростью резания V или числом оборотов

S, после этого обработка осуществляется только с постоянным числом оборотов.

Начиная с глубины X1 можно также запрограммировать уменьшенную подачу FR или

уменьшенное число оборотов SR, чтобы согласовать скорость с уменьшенным

диаметром.

Через параметр X2 вводится конечная глубина, которая должна быть достигнута

отрезом. У труб, к примеру, не нужно отрезать полностью до центра, а достаточно

отреза немного больше толщины стенки трубы.

Подвод/отвод

1. Инструмент сначала движется ускоренным ходом на вычисленную циклом

стартовую точку.

2. При необходимости с подачей обработки изготовляется фаска или радиус.

3. Отрез осуществляется с подачей обработки до глубины Х1.

4. Отрез продолжается с уменьшенной подачей FR и уменьшенной скоростью SR до

глубины X2.

5. Инструмент отводится ускоренным ходом на безопасное расстояние.

Если токарный станок имеет соответствующее оборудование, то можно выдвигать

деталеприемник (приемник деталей), который принимает отрезанную деталь.

Выдвижение деталеприемника должно быть разрешено в машинных данных.

Изготовитель станка

Следовать указаниям изготовителя станка.

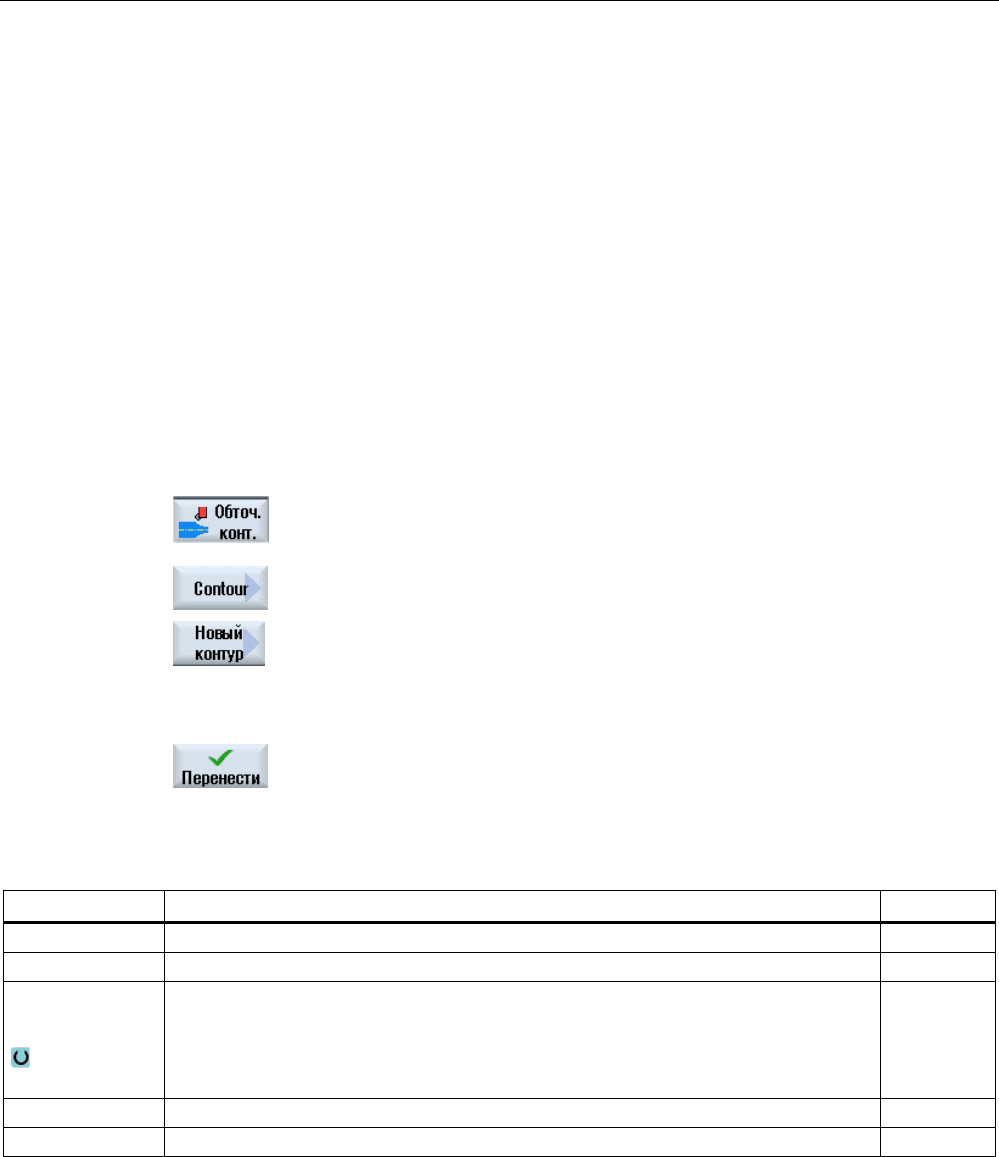

Принцип действий

1. Выполняемая программа обработки детали или программы

ShopTurn создана и Вы находитесь в редакторе.

2. Нажать программную клавишу "Токарная обработка".

3. Нажать программную клавишу "Отрез".

Открывается окно ввода "Отрез".

Программирование технологических функций (циклы)

8.2 Токарная обработка

Токарная обработка

Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

333

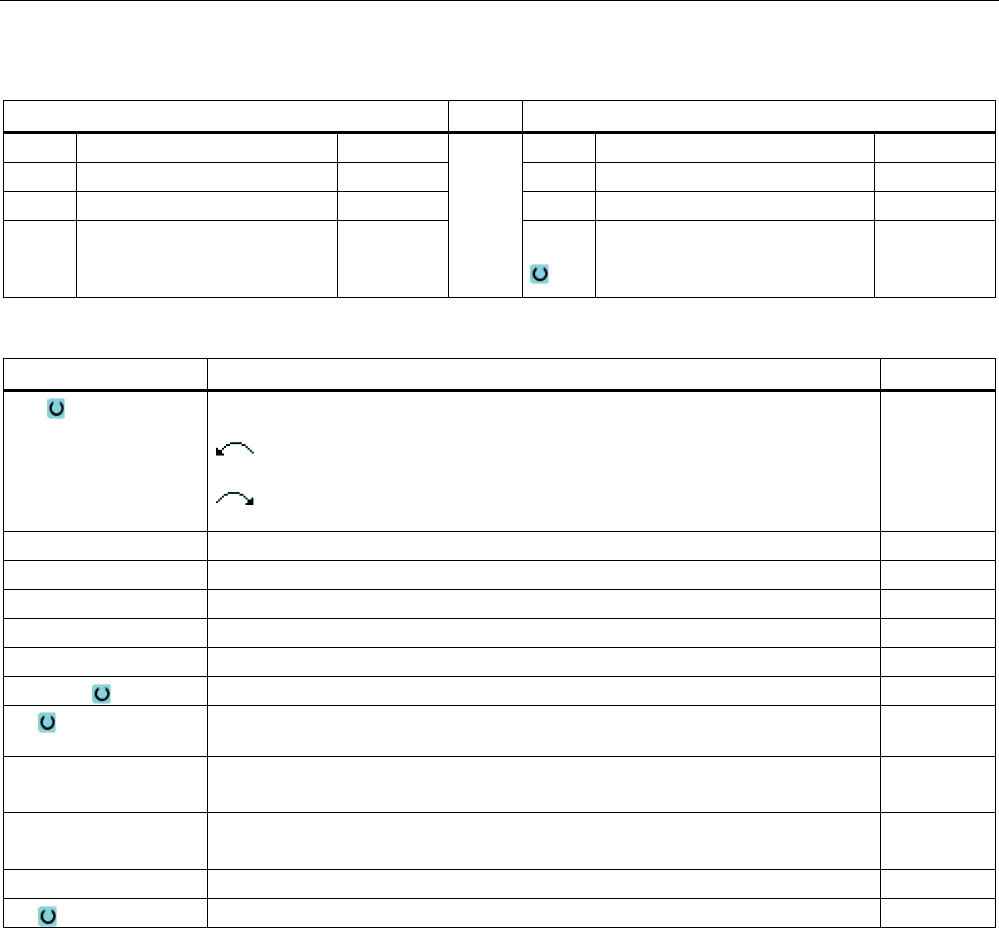

Параметры программы в G-кодах Параметры программы ShopTurn

PL Плоскость обработки T Имя инструмента

SC Безопасное расстояние мм D Номер резца

F Подача * F Подача мм/об

S / V

Скорость шпинделя или

постоянная скорость резания

об/мин

м/мин

Параметр Описание Единица

DIR

(только для G-кода)

Направление вращения шпинделя

S Скорость шпинделя об/мин

V Постоянная скорость резания м/мин

SV Граница макс. скорости - (только для постоянной скорости резания V) об/мин

X0 Исходная точка в X ∅ (абс., всегда диаметр) мм

Z0 Исходная точка в Z (абс.) мм

FS или R Ширина фаски или радиус закругления мм

X1 Глубина для уменьшения скорости ∅ (абс.) или глубина для уменьшения

скорости относительно X0 (инкр.)

мм

(только для ShopTurn)

Уменьшенная подача мм/об

(только для G-кода)

SR Уменьшенная скорость об/мин

X2 Конечная глубина ∅ (абс.) или конечная глубина относительно X1 (инкр.) мм

* Единица подачи как запрограммировано перед вызовом цикла

Программирование технологических функций (циклы)

8.3 Токарная обработка контура

Токарная обработка

334 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

8.3 Токарная обработка контура

8.3.1 Общая информация

Функция

С помощью цикла "Токарная обработка контура" можно изготовлять простые или

сложные контуры. Контур состоит из отдельных элементов контура, при этом минимум

два и макс. 250 элементов дают определенный контур.

Между элементами контура можно программировать фаски, радиусы, канавки или

тангенциальные переходы.

Встроенный контурный вычислитель вычисляет точки пересечения отдельных

элементов контура с учетом геометрических связей и обеспечивает тем самым ввод

элементов с не полностью указанными размерами.

При обработке контура можно учитывать контур заготовки, который вводится перед

контуром готовой детали. После этого выбирается одна из следующих технологий

обработки:

● Обработка резаньем

● Выточка

● Токарная выточка

В каждой из 3 различных технологии можно соответственно осуществлять черновую

обработку, удалять остатки материал и осуществлять чистовую обработку.

Программирование

К примеру, программирование для обработки резаньем выглядит следующим образом:

Примечание

При программировании кода G учитывать, что контуры должны стоять после

идентификатора конца программы!

1. Ввод контура заготовки

Если при обработке резаньем против контура в качестве формы заготовки

необходимо учитывать контур заготовки (а не цилиндр или припуск), то перед

контуром готовой детали нужно определить контур заготовки. Контур заготовки

последовательно составляется из различных элементов контура.

2. Ввод готового контура

Контур готовой детали последовательно составляется из различных элементов

контура.

3. Вызов контура - только для программы кода G

Программирование технологических функций (циклы)

8.3 Токарная обработка контура

Токарная обработка

Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

335

4. Обработка резаньем против контура (черновая обработка)

Контур обрабатывается в продольном или поперечном направлении или

параллельно контуру.

5. Выборка остаточного материала (черновая обработка)

ShopTurn при обработке резаньем автоматически определяет остаточный

материал. При программировании кода G при обработке резаньем сначала

необходимо решить, с или без распознавания остаточного материала. С помощью

подходящего инструмента они могут быть удалены без повторной обработки всего

контура.

6. Обработка резаньем против контура (чистовая обработка)

Если при черновой обработке был запрограммирован чистовой припуск, то контур

обрабатывается повторно.

8.3.2 Представление контура

Программа в G-кодах

В редакторе контур отображается в сегменте программы с отдельными кадрами

программы. При открытии отдельного кадра, открывается контур.

Программа ShopTurn

Цикл представляет контур в программе как кадр программы. При открытии этого кадра

отдельные элементы контура перечисляются как символы и показываются в векторной

графике.

Символическое представление

Отдельные элементы контура представляются в последовательности ввода

символически рядом с графическим окном.

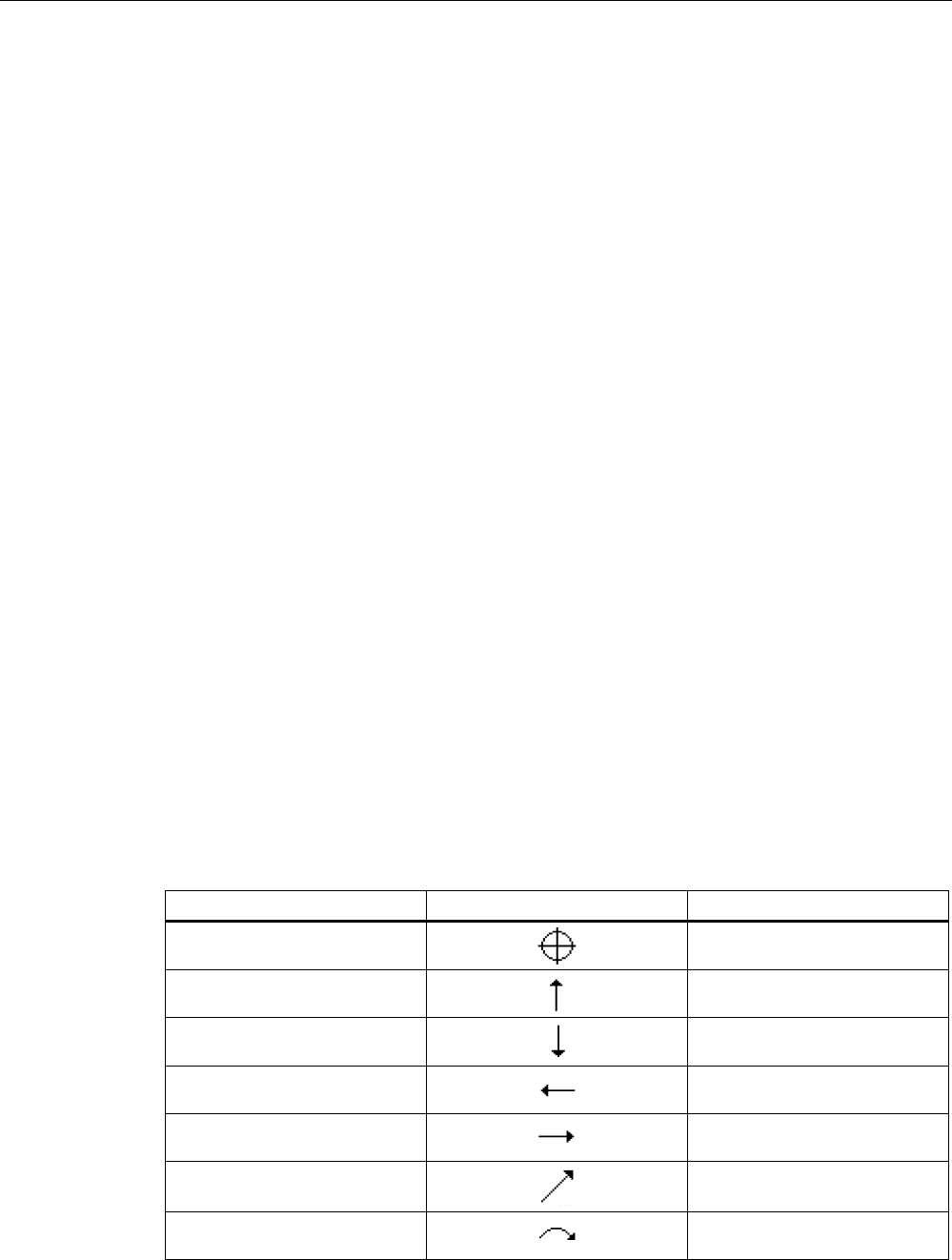

Элемент контура Символ Значение

Стартовая точка

Стартовая точка контура

Прямая вверх

Прямая в растре 90°

Прямая вниз

Прямая в растре 90°

Прямая влево

Прямая в растре 90°

Прямая вправо

Прямая в растре 90°

Любая прямая

Прямая с любым наклоном

Дуга окружности вправо

Окружность

Программирование технологических функций (циклы)

8.3 Токарная обработка контура

Токарная обработка

336 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

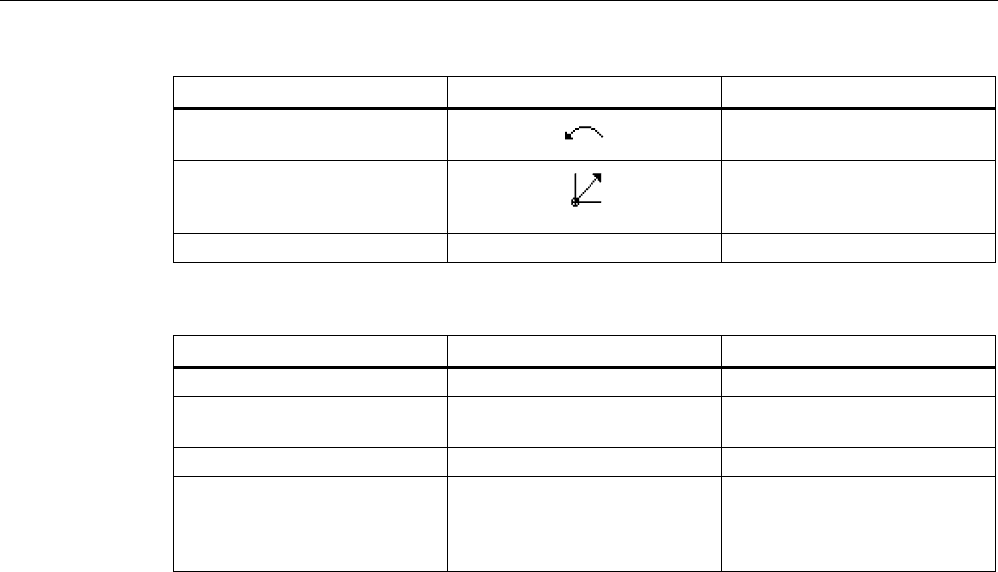

Элемент контура Символ Значение

Дуга окружности влево

Окружность

Полюс

Диагональная прямая или

окружность в полярных

координатах

Конец контура END Конец описания контура

Различный цвет символов показывает их статус:

Передний план Задний план Значение

черный голубой Курсор на активном элементе

черный оранжевый Курсор на актуальном

элементе

черный белый Обычный элемент

красный белый Элемент в настоящее время

не рассматривается (элемент

начинает рассматриваться

при выборе его курсором)

Графическое представление

Синхронно с текущим вводом элементов контура в графическом окне показывается

прогресс программирования контура в векторной графике.

Созданный элемент контура при этом может принимать различные типы линий и

цвета:

● черный: запрограммированный контур

● оранжевый: актуальный элемент контура

● зеленая штриховка: альтернативный элемент

● голубой пунктир: частично определенный элемент

Масштабирование системы координат согласуется с изменениями всего контура.

Положение системы координат также показывается в графическом окне.

Программирование технологических функций (циклы)

8.3 Токарная обработка контура

Токарная обработка

Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

337

8.3.3 Создание нового контура

Функция

Для каждого контура, который необходимо обработать резаньем, необходимо создать

свой контур.

При создании нового контура сначала необходимо определить стартовую точку.

Ввести элементы контура. После этого контурный процессор автоматически

определяет конец контура.

Принцип действий

1. Выполняемая программа обработки детали или программы

ShopTurn создана и Вы находитесь в редакторе.

2. Нажать программную клавишу "Токарная обработка контура".

3. Нажать программные клавиши "Контур" и "Новый контур".

Открывается окно ввода "Новый контур".

4. Ввести имя для нового контура. Имя контура должно быть

однозначным.

5. Нажать программную клавишу "Применить".

Открывается окно ввода для стартовой точки контура.

Ввести отдельные элементы контура (см. главу "Создание

элементов контура").

Параметр Описание Единица

Z Стартовая точка Z (абс.) мм

Х Стартовая точка X ∅ (абс.) мм

Переход в

начале контура

Тип перехода

 Радиус

 Фаска

FS=0 или R=0: нет переходного элемента

R Переход к следующему элементу - радиус мм

FS Переход к следующему элементу - фаска мм

Программирование технологических функций (циклы)

8.3 Токарная обработка контура

Токарная обработка

338 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

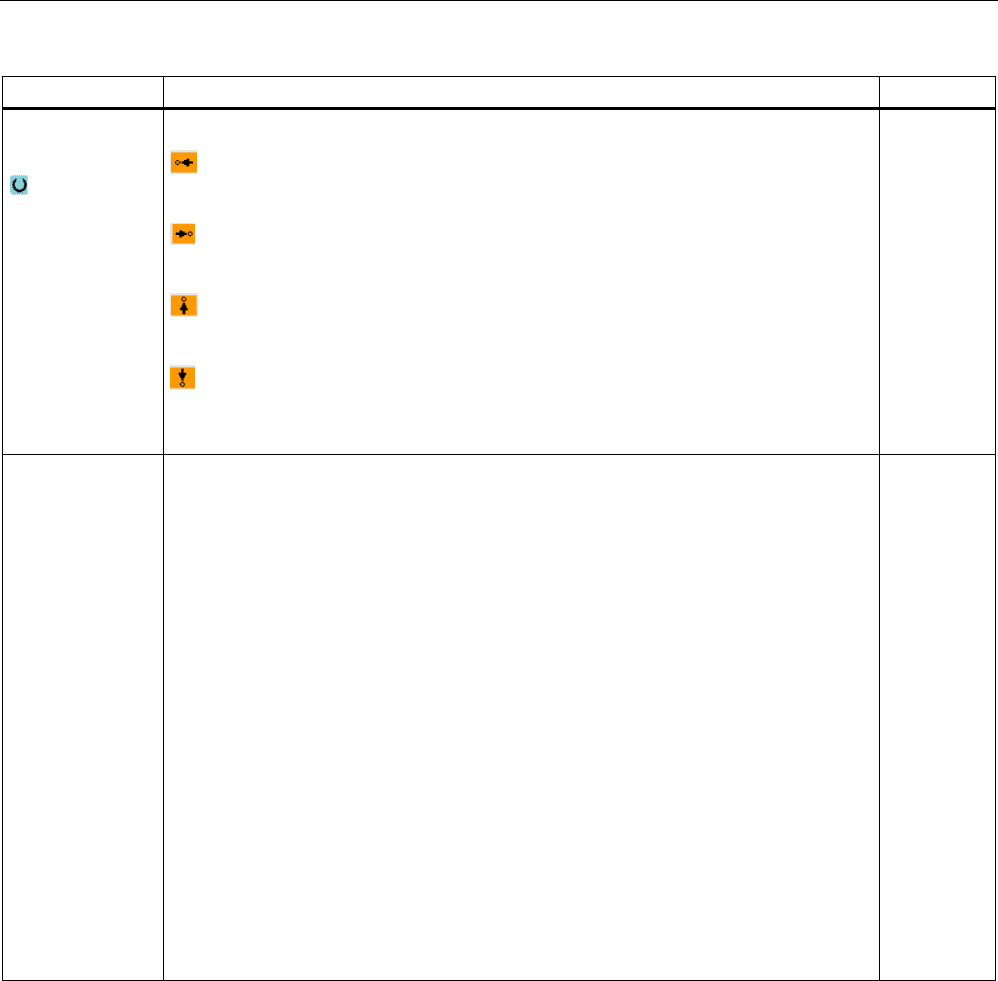

Параметр Описание Единица

Направление

перед контуром

Направление элемента контура к стартовой точке:

 в отрицательном направлении горизонтальной оси

 в положительном направлении горизонтальной оси

 в отрицательном направлении вертикальной оси

 в положительном направлении вертикальной оси

Дополнительные

команды

Для каждого элемента контура можно вводить любые дополнительные команды в

форме кода G. Доп. команды (макс. 40 знаков) вводятся в расширенной маске

параметров (программная клавиша "Все параметры"). В случае стартовой точки

программная клавиша имеется всегда, она должна быть нажата только при вводе

других элементов контура.

Посредством дополнительных команд кода G можно, к примеру, программировать

подачи и команды М. Но необходимо учитывать, что дополнительные команды не

должны противоречить созданному коду G контура и быть совместимыми с

желаемой обработкой.. Поэтому не использовать команд кода G группы 1 (G0, G1,

G2, G3), координаты в плоскости и команды кода G, для которых необходим

отдельный кадр.

При чистовой обработке контура движение осуществляется в режиме управления

траекторией (G64). Т.е. переходы контура, к примеру, углы, фаски или радиуса

при определенных условиях не могут быть обработаны точно.

Если требуется не допустить этого, то существуют возможности использования

дополнительных команд при программировании.

Пример: Сначала для контура программируется прямая параллельно X и для

параметра вводится дополнительная команда "G9" (покадровый точный останов).

После запрограммировать прямую параллельно Z. Угол обрабатывается точно,

так как подача в конце параллельной X прямой кратковременно равна нулю.

Указание:

Дополнительные команды действуют только для чистовой обработки!

Программирование технологических функций (циклы)

8.3 Токарная обработка контура

Токарная обработка

Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

339

8.3.4 Создание элементов контура

Создание элементов контура

После создания нового контура и определения стартовой точки необходимо

определить отдельные элементы контура, из которых состоит контур.

Следующие элементы контура доступны для определения контура:

● вертикальная прямая

● горизонтальная прямая

● диагональная прямая

● окружность / дуга окружности

Для каждого элемента контура заполняется собственная маска параметров. При вводе

параметров помощь оказывают различные вспомогательные изображения,

объясняющие эти параметры.

Если в отдельные поля значения не вводятся, то цикл исходит из того, что эти

значения не известны и пытается вычислить их из других параметров.

У контуров, для которых введено больше параметров, чем это необходимо, могут

возникнуть противоречия. В этом случае попытаться ввести меньше параметров, и

поручить циклу вычислить как можно большее количество параметров.

Переходные элементы контура

В качестве переходного элемента между двумя элементами контура можно выбрать

радиус, фаску или, в случае прямых элементов контура, и канавку. Переходный

элемент всегда прикрепляется в конце элемента контура. Выбор переходного

элемента контура осуществляется в маске параметров соответствующего элемента

контура.

Переходный элемент контура может использоваться в тех случаях, когда существует

точка пересечения двух соседних элементов и она может быть вычислена из

введенных значений. В остальных случаях необходимо использовать элементы

контура "прямая/окружность".

Дополнительные команды

Для каждого элемента контура можно вводить любые дополнительные команды в

форме кода G. Доп. команды (макс. 40 знаков) вводятся в расширенной маске

параметров (программная клавиша "Все параметры").

Посредством дополнительных команд кода G можно, к примеру, программировать

подачи и команды М. Но необходимо учитывать, что дополнительные команды не

должны противоречить созданному коду G контура. Поэтому не использовать команд

кода G группы 1 (G0, G1, G2, G3), координаты в плоскости и команды кода G, для

которых необходим отдельный кадр.

Программирование технологических функций (циклы)

8.3 Токарная обработка контура

Токарная обработка

340 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

Другие функции

При программировании контура доступны следующие дополнительные функции:

● Касательная к предшествующему элементу

Переход к следующему элементу можно запрограммировать как касательную.

● Диалоговый выбор

Если из введенных прежде параметров получается две различные возможности

для контура, то необходимо выбрать одну из них.

● Замыкание контура

От актуальной позиции можно с помощью прямой к стартовой точке замкнуть контур.

Изготовление точных переходов контура

Движение осуществляется в режиме управления траекторией (G64). Т.е. переходы

контура, к примеру, углы, фаски или радиуса при определенных условиях не могут

быть обработаны точно.

Если требуется не допустить этого, то существует две различные возможности при

программировании. Использовать дополнительные команды или отдельно

запрограммировать подачу для переходного элемента.

● Дополнительная команда

Сначала для контура программируется вертикальная прямая параллельно X и для

параметра вводится дополнительная команда "G9" (покадровый точный останов).

После запрограммировать горизонтальную прямую. Угол обрабатывается точно, так

как подача в конце вертикальной прямой кратковременно равна нулю.

● Подача для переходного элемента

Если в качестве переходного элемента выбрана фаска или радиус, то ввести в

параметре "FRC" уменьшенную подачу. Благодаря более медленной обработке

переходный элемент изготовляется точнее.

Принцип действий при введении элементов контура

1. Программа обработки детали открыта. Установить курсор на

желаемую позицию ввода, обычно на физический конец программы

после M02 или M30.

2. Ввод контура с помощью поддержки контура:

2.1 Нажать программные клавиши ""Токарная обработка контура",

"Контур" и "Новый контур".
