Руководство. Справочник пользователя Sinumerik 840D Токарная обработка (new)
Подождите немного. Документ загружается.
Многоканальная поддержка
10.2 Многоканальный редактор
Токарная обработка
Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
541
Определение времени выполнения программ
После симуляции в редакторе отображается необходимое время обработки для
блоков программы. Для многоканальных программ в точках ожидания отображается
время ожидания.
Переход шпинделя между каналами
Если шпиндели попеременно используются в нескольких каналах (к примеру, главный
и встречный шпиндель), то может потребоваться выход из активной плоскости "Торец
C" (TRANSMIT) или "Боковая поверхность C" (TRACYL):

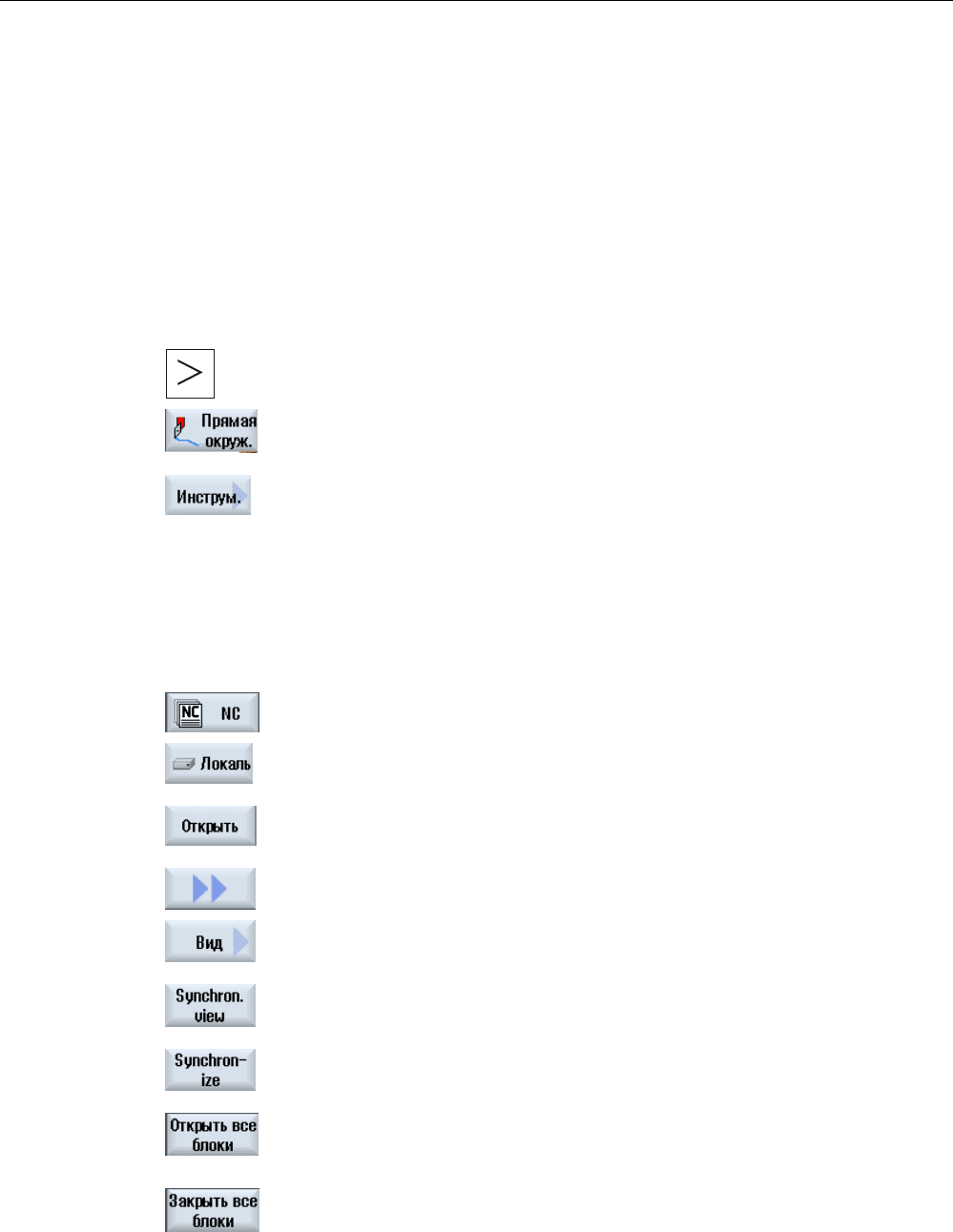

1 Нажать клавишу перехода по меню вперед и программную
клавишу "Прямая/Окружность".
2. Нажать программную клавишу "Инструмент".
3. Выбрать в поле "Выбор плоскости" установку "Токарная
обработка" (TRAFOOF).
Принцип действий
1. Выбрать необходимый список заданий.
2. Нажать программную клавишу "Открыть".
Список заданий открывается в редакторе.
3. Нажать программные клавиши ">>" и "Представление".
4. Нажать программную клавишу "Синхрониз. представление".
5. Нажать программную клавишу "Синхронизировать" для
актуализации представления после изменений.
6. Нажать программную клавишу "Открыть все блоки", если
необходимо показать все кадры программы на
синхронизированной индикации.
7. Нажать программную клавишу "Закрыть все блоки", если для
увеличения наглядности снова надо закрыть блоки.
Многоканальная поддержка
10.2 Многоканальный редактор
Токарная обработка
542 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

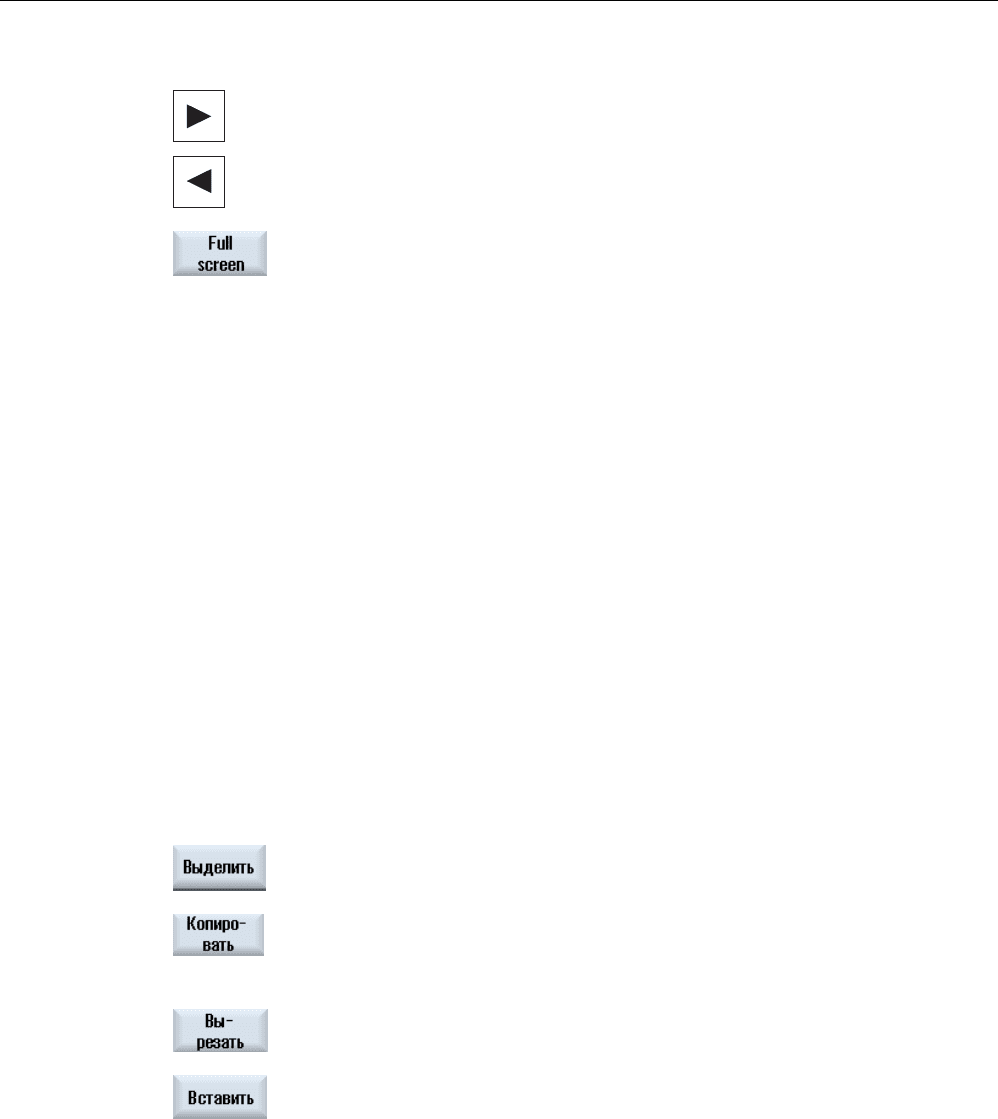

8. Выбрать требуемую программу.
9. Нажать программную клавишу "Полный экран".
Двухканальное представление изменяется на
одноканальное, и выбранная программа занимает все окно
редактора.
См. также
Оптимизация времени обработки (Страница 542)
10.2.5 Оптимизация времени обработки
После симуляции программы для блоков отображается время обработки.
При многоканальной индикации на точках ожидания (метки ожидания) отображается
имеющееся время ожидания. Таким образом, пользователь получает информацию о
ходе программы во времени и может выполнить первые оптимизации.
Перемещение блоков
К примеру, в длинных точках ожидания можно вставить блоки программы, если это
позволяет технология, сократив тем самым время обработки.
1. Выбрать блок, который необходимо переместить.
2. Нажать программную клавишу "Выделить".
3. Нажать программную клавишу "Копировать", если необходимо
повторить рабочую операцию в другом месте.
- ИЛИ -
Нажать программную клавишу "Вырезать", если необходимо
выполнить рабочую операцию на другой позиции.
4. Поместить курсор на необходимое место в программе и нажать
программную клавишу "Вставить".
Блок программы вставлен в необходимой позиции.
Многоканальная поддержка
10.2 Многоканальный редактор
Токарная обработка
Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
543
Синхронизированное представление
Время ожидания на метках ожидания отображается в секундах.
Общее время выполнения отображается в конце программы.
При изменении программы, указание времени продолжает отображаться "растянутым"
на соответствующих метках ожидания или соответствующих блоках.
При изменении, перемещении или копировании блоков программы, полученное время
сохраняется.
Полученное время теряется, если происходит выход из редактора через программную
клавишу "Закрыть" или открывается или выбирается другая программа. Через
симуляцию данные определяются заново.
Временные диаграммы
̩͓͔͔͕͚͗͌͌͐͒͞
̱͇͔͇͒
̶͕͎͏͝͏͚͕͇ͦ͑͗͗͘
̱͇͔͇͒
̩͓͕͍͗͌ͦ͏͇͔͋͏ͦ
͍͙͌͒͐͢
̩͓͗͌ͦ
͕͈͇͈͕͙͗͑͏
͔͌͗͐͢͞
̩͓͗͌ͦ
͕͍͏͇͔͋͏ͦ
͖͇͇͔͕͗͒͒͌͒ͣ͐
͖͕͇͓͓͗͊͗͢
̩͓͗͌ͦ
͕͍͏͇͔͋͏ͦ
͕͙͕͕͑͗͌
͖͇͇͙͗͌͋͒͊͌
͉͕͎͓͕͍͔͕͙ͣ͘
͕͇͔͔͗͌͘͜͏ͦ
͇͈͕͗͞͏͜
͕͖͇͌͗͝͏͐
͋͒ͦ
͉͖͕͔͔͒͌͢͏ͦ

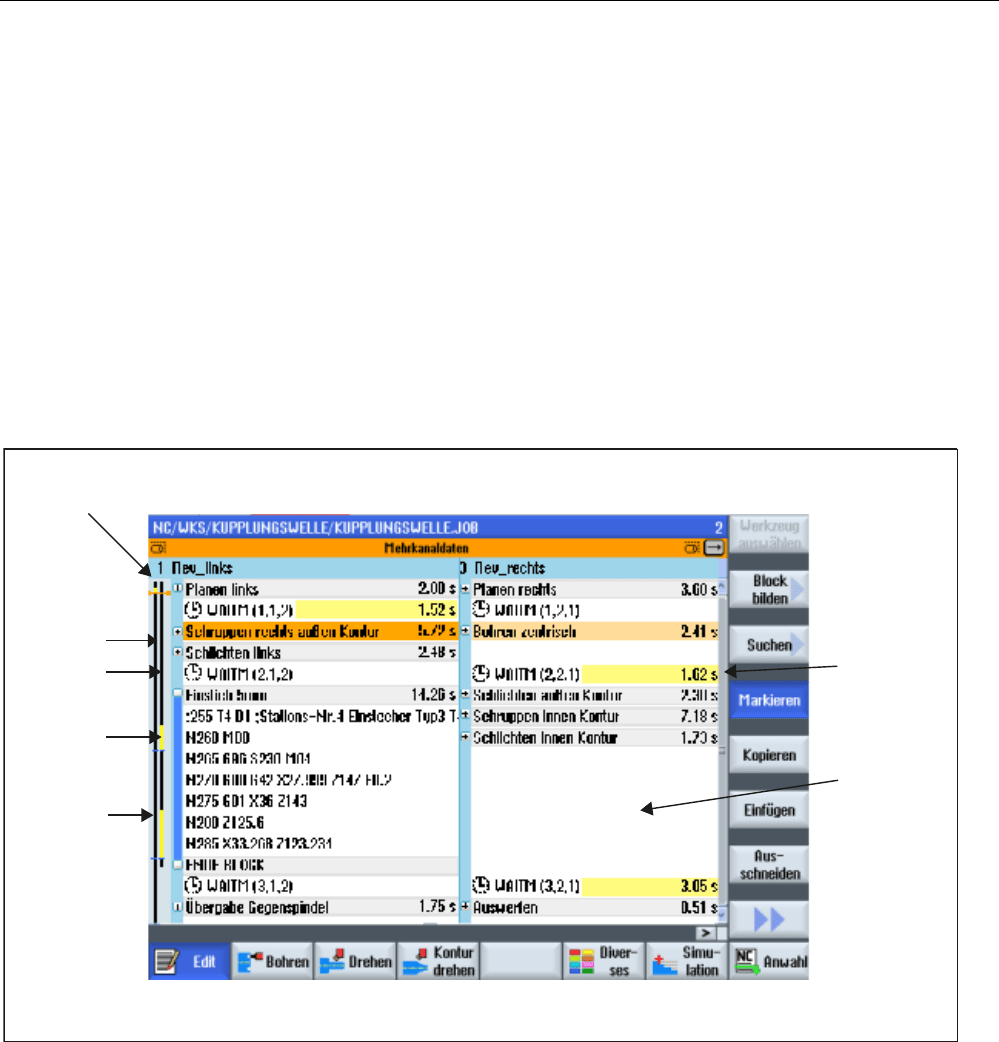

Изображение 10-2 Представление с синхронизацией по времени
Многоканальная поддержка
10.3 Симуляция обработки
Токарная обработка
544 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
10.3 Симуляция обработки
10.3.1 Симуляция
На классических токарных станках с главным и встречным шпинделем возможна
одновременная симуляция до 2 каналов.
Можно до начала обработки запустить совместное выполнение программ. При этом
Start, Stop и Reset, а также функции по управлению программами, действуют на все
симулированные каналы одновременно.
Программные опции
Для одновременной симуляции нескольких каналов необходима опция
"programSYNC".
Без этой опции все каналы рассматриваются как самостоятельные
системы и симулируются по отдельности.
Коррекция смещений нулевой точки для многоканальных данных
При использовании многоканальных данных в симуляции, смещения нулевых точек
исправляются таким образом, чтобы они подходили для заготовки и данных патрона
шпинделя.
Условия
● Функция отдельных шпинделей и дополнительных осей должна быть указаны в
установленных для этого спец. для канала машинных данных индикации.
● Нулевая точка встречного шпинделя должна быть идентичны таковой главного
шпинделя.
Изготовитель станка
Следовать указаниям изготовителя станка.
Траектории инструмента
Отображаются только траектории инструмента выбранного в настоящий момент
канала.
Многоканальная поддержка
10.3 Симуляция обработки
Токарная обработка
Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
545

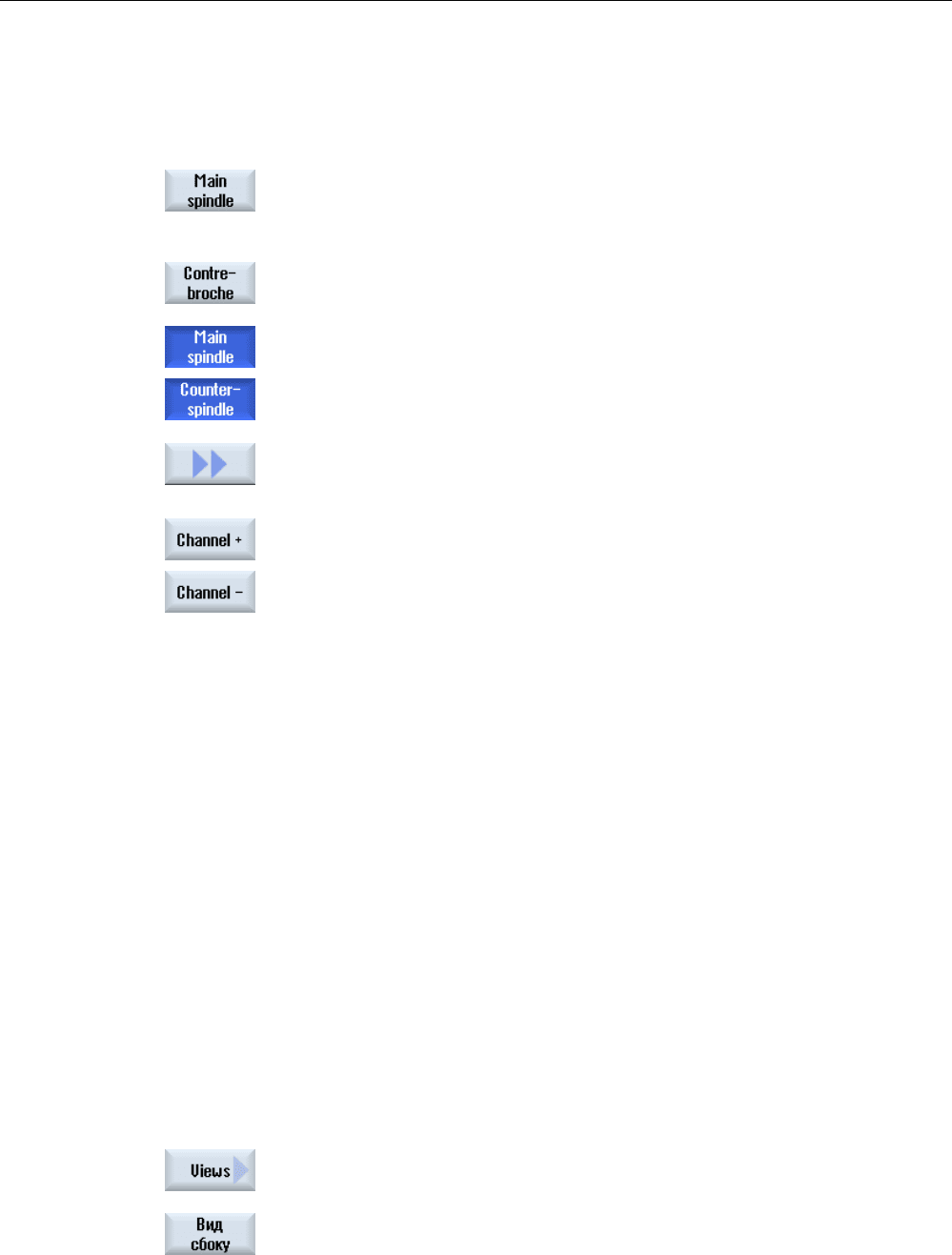

Принцип действий
1. Запустить симуляцию.
2. Нажать программную клавишу "Главный шпиндель", если
необходимо рассмотреть главный шпиндель.
- ИЛИ -
3. Нажать программную клавишу "Встречный шпиндель", если
необходимо рассмотреть встречный шпиндель.
4. Если нажаты клавиши "Главный шпиндель" и "Встречный
шпиндель", то вид симуляции делится на две части и
отображаются главный и встречный шпиндель одновременно.
5. Нажать программную клавишу ">>" и программную клавишу "Канал
+" или "Канал -", чтобы переключаться между различными
каналами.
Строка состояния информирует об обрабатываемом в настоящий
момент канале.
10.3.2 Различные виды детали при многоканальной поддержке
При графическом представлении можно выбирать между различными видами, чтобы
всегда можно было бы оптимально видеть актуальную обработку на детали или
показать подробности или общий вид готовой детали.
Доступны следующие виды:
● Вид сбоку
● Четверть
● Вид спереди
● Вид 3D
● 2 окна
Принцип действий
1. Запустить симуляцию.
2. Нажать программную клавишу "Виды".
3. Нажать программную клавишу "Вид сбоку", если необходимо
показать деталь в плоскости Z-X.
Многоканальная поддержка
10.3 Симуляция обработки
Токарная обработка
546 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

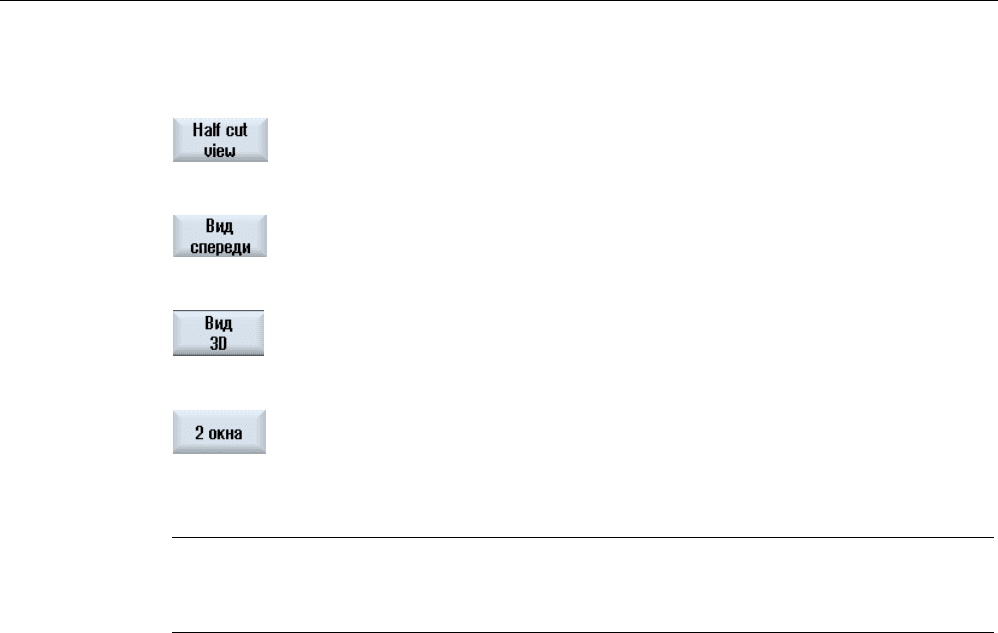

- ИЛИ -
Нажать программную клавишу "Четверть", если необходимо
показать разрез детали в плоскости Z-X.
- ИЛИ -
Нажать программную клавишу "Вид спереди", если
необходимо показать деталь в плоскости X-Y.
- ИЛИ -
Нажать программную клавишу "Вид 3D", если необходимо
показать деталь как трехмерную модель.
- ИЛИ -
Нажать программную клавишу "2 окна", если необходимо
одновременно показать вид сбоку (левое окно) и вид спереди
(правое окно) детали.
Примечание
Вид в 2-х окнах не может быть активирован, если одновременно выбраны главный и
встречный шпиндель.
Многоканальная поддержка
10.4 Индикация / обработка многоканальной функциональности в области управления "Станок"
Токарная обработка
Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
547
10.4 Индикация / обработка многоканальной функциональности в
области управления "Станок"
10.4.1 Отладка программ
Существует несколько возможностей отладки программ.
Отладка по каналам
Через функцию "Отладка" выбрать в окне "Управление программой" каналы с
перемещением. Не выбранные здесь каналы переводятся в состояние "Тестирования
программы (PRT)". Т.е. в этих каналах выполняется только вычисление, но не
перемещение.
Функции М и вспомогательные функции или функции инструмента не выводятся.
Только для выбранных шпинделей выводятся команды шпинделя.
Отладка по шпинделям
Выполняются только обработки на выбранном в Управлении программой / отладке
шпинделе. Для этого назначить при программировании с помощью создания блоков
соответствующие обработки соответствующему шпинделю.
При создании блоков целый блок может быть согласован с одним шпинделем. На тот
случай, что блок не будет выполнен, так как указанный шпиндель не должен
обрабатываться, сохранить "Дополнительный код подвода".
Программные опции
Для выходящего за рамки канала управления программой необходима
опция "programSYNC".
Условие
● Многоканальный станок
● Через "Установки для функциональностей каналов" было выбрано многоканальное
представление.
Многоканальная поддержка
10.4 Индикация / обработка многоканальной функциональности в области управления "Станок"
Токарная обработка
548 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

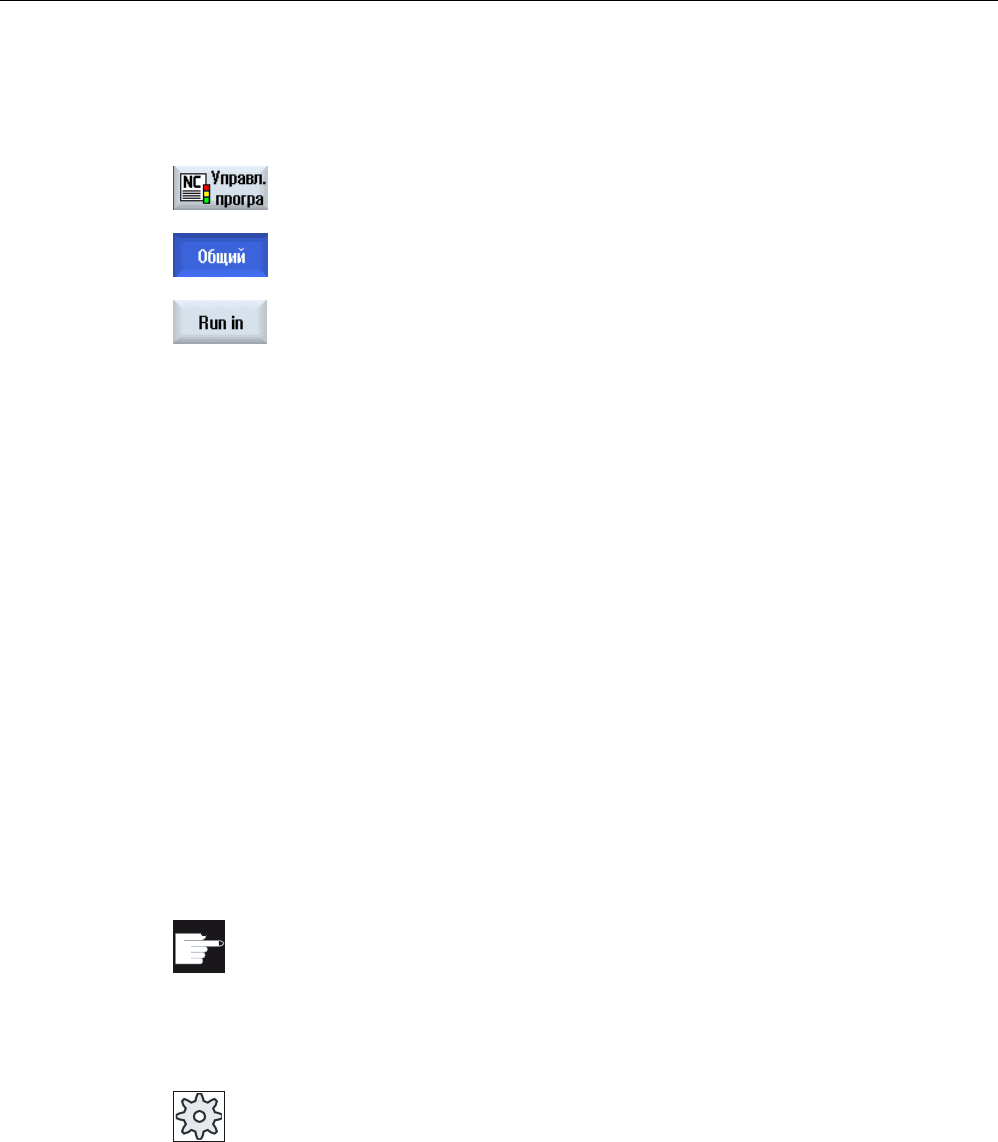

Принцип действий
1. Выбрать область управления "АВТО".
2. Нажать программную клавишу "Упр.прогр.".
Открывается окно "Управление программой - Общая часть".
3. Нажать программную клавишу "Отладка".
Открывается окно "Управление программой - Отладка".
4. Выбрать каналы и соответствующие шпиндели для отладки
программы.
10.4.2 Поиск кадра и управление программой
Через окно "Установки для многоканальной функциональности" определяется группа
каналов, относящихся друг к другу. Здесь указывается, какие номера каналов будут
показаны в многоканальном представлении.
Эта группа вызывает идентичное поведение при поиске кадра и при управлении
программой.
Вертикальные программные клавиши при поиске кадра
● Функции "Поиск кадра" и "Режим поиска" действуют для всех каналов,
сконфигурированных для многоканального представления.
● Все другие вертикальные программные клавиши (к примеру, "Искать текст", "Место
прерывания" и т.п.) действуют на актуальную программу.
Если в установках для многоканальной функциональности выбрано одноканальное
представление, то все операции действуют только на актуальный канал.
Программные опции
Для многоканального поиска кадра и многоканального управления
программой в многоканальном редакторе необходима опция
"programSYNC".
Изготовитель станка
Следовать указаниям изготовителя станка.
Многоканальная поддержка
10.4 Индикация / обработка многоканальной функциональности в области управления "Станок"
Токарная обработка
Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
549

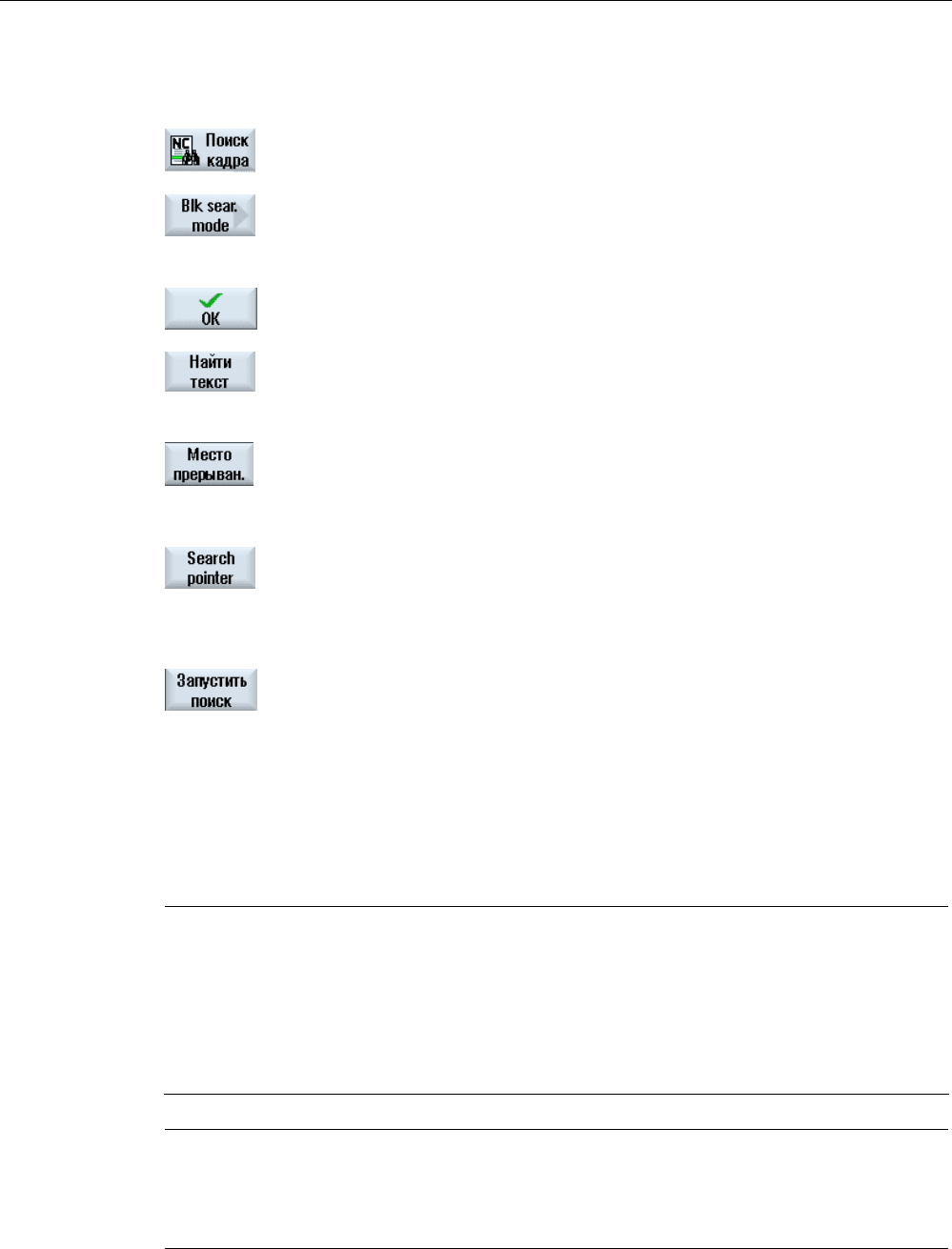

Принцип действий
1. Нажать программную клавишу "Поиск кадра".
Нажать программную клавишу "Режим поиска".
Открывается окно "Режим поиска".
2. Выбрать требуемый режим для группы каналов.
3. Нажать программную клавишу "OK", чтобы подтвердить
установки.
4. Нажать программную клавишу "Искать текст", если
необходимо задать цель поиска через текст.
- ИЛИ -
Нажать программную клавишу "Место прерыв.", если
необходимо искать цель поиска через прерывание
программы.
- ИЛИ -
Нажать программную клавишу "Указатель поиска", если
необходимо задать цель поиска, которую нельзя задать
через редактор ( к примеру, не место прерывания, цель
поиска находится в подпрограмме) и ввести путь к
программе.
5. Нажать программную клавишу "Запустить поиск".
Запускается поиск.
Все каналы группы запускаются согласно установленному
режиму поиска.
При поиске кадра состояния поиска отображаются в окне
сообщений (к примеру, "Поиск кадра выполняется").
Появляется сообщение, если цель поиска достигнута, или
сообщение об ошибке, если цель поиска не найдена.
Примечание
Цель поиска через "Указатель поиска"
Окно "Указатель поиска" как обычно располагается над всем нижним экраном. Верхнее
содержание окна остается многоканальным.
В области заголовка окна "Указатель поиска" отображается актуальный канал.
"Удалить указатель поиска" также действует только на этот канал.
Примечание
Цель поиска через "Искать текст"
Если при поиске кадра необходимо найти место в программе через "Искать текст", то
учитывать, что поиск выполняется только в выбранной графе канала.
Многоканальная поддержка
10.5 Многоканальная функциональность для больших пультов оператора
Токарная обработка
550 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
10.5 Многоканальная функциональность для больших пультов
оператора
На больших пультах оператора OP15, OP019, а также на PC, в областях управления
"Станок", "Программа" и "Параметры", а также во всех списках, есть больше места для
отображения кадров ЧПУ, инструментов и т.п.
Кроме этого, можно одновременно отобразить больше 2 каналов.
В случае станков с 3 и более каналами это помогает лучше разобраться в ситуации.
Кроме этого, это помогает в создании и отладке трех- или четырехканальных
программ.
Программные опции
Для описанных здесь видов необходима опция "programSYNC".
Граничные условия
● OP15, OP19 или PC с дисплеем мин. с 1280x1024 пикселями
● Для использования OP019 потребуются как минимум NCU720.2 или 730.2 с 1 ГБ
RAM или PCU50
3- / 4-канальное представление в области управления "Станок"
Если через установки было выбрано 3 канала, то 3 или 4 графы каналов отображаются
друг рядом с другом.
Представление
каналов
Индикация в области управления "Станок"
3-канальное
представление
Для каждого канала друг над другом отображается следующие окна:
Окно фактических значений
Окно T,F,S
Окно индикации кадра
4-канальное
представление
Для каждого канала друг над другом отображается следующие окна:
Окно фактических значений
Окно T,S,F
G-функции (программная клавиша "G-функции" ненужна)
Окно индикации кадра
