Многоканальная поддержка
10.5 Многоканальная функциональность для больших пультов оператора
Токарная обработка
Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
551
Отображение функций
Представление
каналов
Индикация в области управления "Станок"
Выбор через вертикальные программные клавиши:
3-канальное
представление
При нажатии одной из вертикальных программных клавиш окно T,F,S
вытесняется.
4-канальное
представление
При нажатии одной из вертикальных программных клавиш окно с
индикацией G-кодов вытесняется.
Выбор через горизонтальные программные клавиши:
3-канальное
представление /
4-канальное
представление
При нажатии горизонтальной программной клавиши "Пересохр."
индикация кадров вытесняется
При нажатии программной клавиши "Пересохр." индикация кадров
вытесняется.
При нажатии программной клавиши "Упр. прогр." окно становится
всплывающим.
При нажатии одной из горизонтальных программных клавиш в
режиме управления "JOG" (к примеру, "T,S,M", "Измерение инстр.",
"Позиции" и т.д.) происходит переключение на одноканальное
представление.
Переключение между каналами
Для переключения между каналами нажать клавишу <CHANNEL>.
Нажать клавишу <NEXT WINDOW> для переключения между тремя
или четырьмя расположенными друг над другом окнами в графе
каналов.
Примечание
2-канальная индикация
В отличие от пультов оператора меньшего размера, в области управления "Станок"
при 2-канальном представлении отображается окно TFS.
Многоканальная поддержка
10.5 Многоканальная функциональность для больших пультов оператора
Токарная обработка
552 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
Область управления Программа
В редакторе друг рядом с другом отображается столько же программ, как и в области
управления "Станок".
Представление программы
Через установки в редакторе можно определить ширину программ в окне редактора.
Тем самым можно распределить программы равномерно или увеличить графу с
активной программой.
Симуляция
В окне симуляции одновременно макс. для 4 каналов отображаются фактические
значения и текущий кадр.
Через программные клавиши "Канал+" и "Канал-" выполняется переключение между
представлением путей перемещения и нулевой точки канала.
Ось, представленные в нескольких каналах, отображаются серыми, если используется
заданное значение из другого канала.
Состояние канала
На индикации состояния при необходимости отображаются сообщения каналов.
Изготовитель станка
Следовать указаниям изготовителя станка.
Многоканальная поддержка
10.6 Установка многоканальной функции
Токарная обработка
Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
553
10.6 Установка многоканальной функции
Установка Значение
Представление Здесь определяется, будет ли отображено один или два канала.
1 канал
2 канала
3 канала
4 канала
Выбор каналов и
последовательность
(для представления "2 -
4 канала")
Здесь определяется группа каналов, т.е. указывается, какие каналы в
какой последовательности будут отображены в многоканальном
представлении.
Видны
(для представления "2 -
4 канала")
Здесь указывается, какие каналы будут отображены в двухканальном
представлении.
Условие
Программные опции
Для создания и редактирования синхронизированных программ в
многоканальном редакторе, а также для многоканальных функций в
области управления "Станок", необходима опция "programSYNC".
Пример
У станка 6 каналов.
Каналы 1 - 4 конфигурируются для многоканального представления и определяется
последовательность отображения (к примеру, 1,3,4,2).
При переключении с помощью клавиши <CHANNEL> канала в области управления
"Станок" появляются следующие виды: каналы "1" и "3", каналы "3" и "4", каналы "4" и
"2". Каналы "5" и "6" не отображаются в многоканальном представлении.
В одноканальном представлении происходит переключение между всеми каналами
(1...6) без учета сконфигурированной последовательности для многоканального
представления.
Многоканальная поддержка
10.6 Установка многоканальной функции
Токарная обработка
554 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

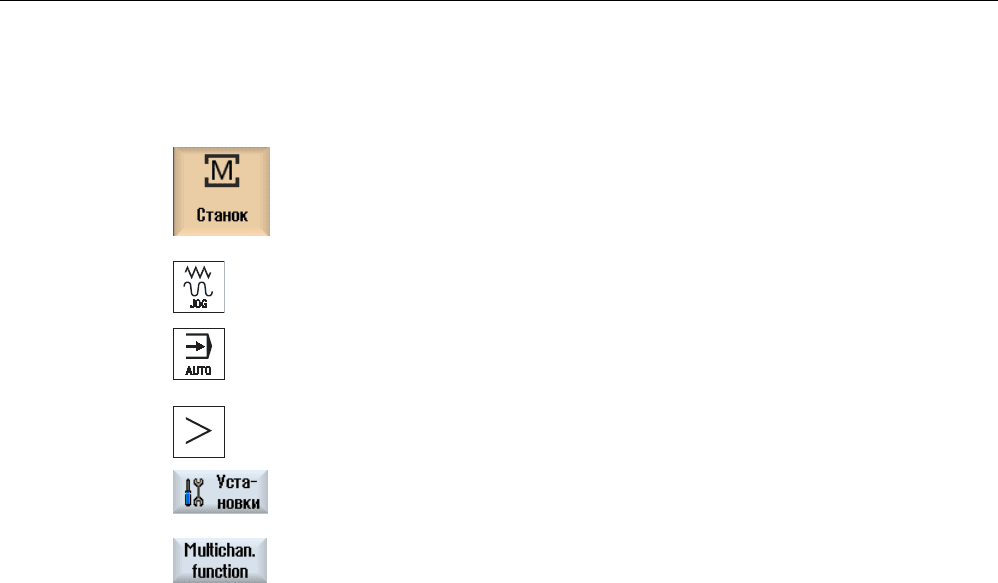

Принцип действий
1. Выбрать область управления "Станок".
2. Выбрать режим работы "JOG", "MDA" или "АВТО".
3. Нажать клавишу перехода по меню вперед и программную клавишу
"Установки".
4. Нажать программную клавишу "Многоканальная функция".
Открывается окно "Установки для многоканальной
функциональности".
Многоканальная поддержка
10.7 Синхронизация встречного шпинделя
Токарная обработка
Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
555

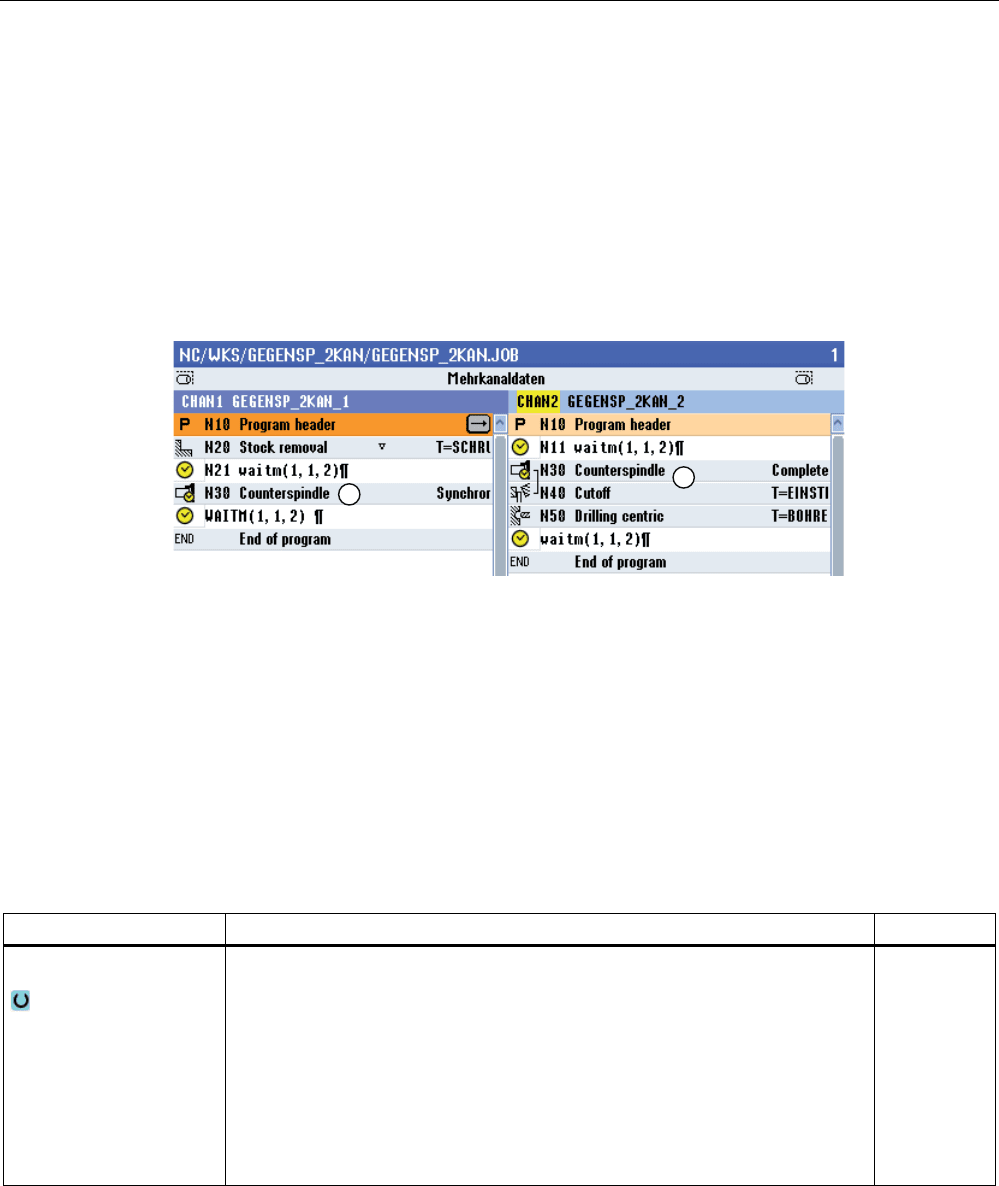

10.7 Синхронизация встречного шпинделя
На многоканальных станках шаги встречного шпинделя должны выполняться
синхронно по всем каналам.
Обработка встречного шпинделя программируется в одном канале. Этот канал
управляет движением встречного шпинделя и согласует смещение нулевой точки
канала.
На этапе синхронизации другие каналы паркуют свои инструменты во избежание
столкновений. При этом принимается и смещение нулевой точки.
1 Этап синхронизации
2 Шаг встречного шпинделя
Следующие шаги встречного шпинделя, не явно содержащие метки ожидания,
обозначаются символом:
● Выемка (перетащить ZP = да)
● Задняя сторона
● Передняя сторона
● Комплексная
● Синхронизация
Параметр Описание Единица
Функция
Можно выбирать среди следующих функций:
Синхронизация
Комплексная
Захват
Выемка
Задняя сторона
Передняя сторона
Многоканальная поддержка
10.7 Синхронизация встречного шпинделя
Токарная обработка
556 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
Параметр Описание Единица
Функция синхронизации Синхронизация с шагом встречного шпинделя в другом канале.
Система
координат
MCS
Позиция парковки указывается в системе координат станка.
Заучивание позиции парковки и углового смещения возможно только в
MCS.
WCS
Позиция парковки указывается в системе координат детали.
XP Позиция парковки инструмента в направлении X (абс.) мм
ZP Позиция парковки инструмента в направлении Z (абс.) мм
Функция комплексной
обработки
Захват
Система
координат
MCS
Позиция парковки указывается в системе координат станка.
Заучивание позиции парковки и углового смещения возможно только в
MCS.
WСS
Позиция парковки указывается в системе координат детали.
XP Позиция парковки инструмента в направлении X (абс.) мм
ZP Позиция парковки инструмента в направлении Z (абс.) мм
Продувка патрона Продувка патрона встречного шпинделя
да
нет
DIR Направление вращения
Шпиндель вращается по часовой стрелке
Шпиндель вращается против часовой стрелки
Шпиндель не вращается
S Скорость шпинделя – (только для вращения шпинделей) об/мин
α1 Угловое смещение Градус
Z1 Позиция приема (абс.)
ZR Позиция уменьшения подачи (абс. или инкр.)
Позиция, от которой движение выполняется с уменьшенной подачей.
FR Уменьшенная подача мм/об
Жесткий
упор
Наезд на жесткий упор
да
Встречный шпиндель останавливается на определенном расстоянии
от позиции приема Z1 и после движется с установленной подачей до
жесткого упора.
нет
Встречный шпиндель движется до позиции приема Z1.
Многоканальная поддержка
10.7 Синхронизация встречного шпинделя
Токарная обработка
Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
557
Параметр Описание Единица
Функция комплексной
обработки
Выемка
Выемка заготовки Для выемки всей длины детали:
да
нет
F Подача мм/мин
Цикл
отреза
Цикл отреза в следующем кадре
да
нет
Функция комплексной
обработки
Задняя сторона
Смещ. нулевой точки Смещение нулевой точки, в которое должна быть сохранена смещенная в
ZW и на ZV, а также отраженная в Z, система координат:
Базовое отношение
G54
G55
G56
G57
...
ZW Позиция обработки дополнительной оси (абс.); MCS мм
ZV Смещение Z = 0
Смещение нулевой точки детали в направлении Z (инкр., знак так же
обрабатывается)
мм
Параметр Описание Единица
Функция захвата Заучивание позиции парковки и углового смещения возможно
Система
координат
MCS
Позиция парковки указывается в системе координат станка. Заучивание
позиции парковки и углового смещения возможно только в MCS.
WСS
Позиция парковки указывается в системе координат детали.
XP Позиция парковки инструмента в направлении X (абс.) мм
ZP Позиция парковки инструмента в направлении Z (абс.) мм
Продувка патрона Продувка патрона встречного шпинделя
да
нет
DIR Направление вращения
Шпиндель вращается по часовой стрелке
Шпиндель вращается против часовой стрелки
Шпиндель не вращается
Многоканальная поддержка
10.7 Синхронизация встречного шпинделя
Токарная обработка
558 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
Параметр Описание Единица
S Скорость шпинделя – (только для вращения шпинделей) об/мин
α1 Угловое смещение Градус
Z1 Позиция приема (абс.)
ZR Позиция уменьшения подачи (абс. или инкр.)
Позиция, от которой движение выполняется с уменьшенной подачей.
FR Уменьшенная подача мм/об
Жесткий
упор
Наезд на жесткий упор
да
Встречный шпиндель останавливается на определенном расстоянии от
позиции приема Z1 и после движется с установленной подачей до
жесткого упора.
нет
Встречный шпиндель движется до позиции приема Z1.
Параметр Описание Единица
Функция выемки
Включая WO Включая нулевую точку
да
нет
Смещ. нулевой точки
Смещение нулевой точки, в которое должна быть сохранена смещенная на
Z1 система координат:
Базовое отношение
G54
G55
G56
G57
...
Z1 Величина, на которую деталь вынимается из главного шпинделя (инкр.)
F Подача мм/мин
Многоканальная поддержка
10.7 Синхронизация встречного шпинделя
Токарная обработка
Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
559
Параметр Описание Единица
Функция задней
стороны
Смещ. нулевой точки
Смещение нулевой точки, в которое должна быть сохранена смещенная в
ZW и на ZV, а также отраженная в Z, система координат:
Базовое отношение
G54
G55
G56
G57
...
ZW Позиция обработки дополнительной оси (абс.); MCS мм
ZV Смещение Z = 0
Смещение нулевой точки детали в направлении Z (инкр., знак так же
обрабатывается)
мм
Параметр Описание Единица
Функция передней
стороны
Смещ. нулевой точки
Смещение нулевой точки для обработки следующей передней стороны:
Базовое отношение
G54
G55
G56
G57
...
