Многоканальная поддержка
10.2 Многоканальный редактор
Токарная обработка
Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
531
Параметр Описание Единица
ZT Точка смены инструмента Z
Данные для
Главный шпиндель
Встречный шпиндель
Если установлено несколько шпинделей, то программа может работать на
обеих шпинделях
пустые
Программа работает только на одном шпинделе
Обратный ход Зона обратного хода обозначает область, за пределами которой должно
быть возможно перемещение осей без столкновений.
простой
расширенный – (не для заготовки "труба")
все
XRA Плоскость отвода X наружный ∅ (абс.) или
плоскость отвода X относительно XA (инкр.)
XRI - только для заготовки "труба"
Плоскость отвода X внутренний ∅ (абс.) или
плоскость отвода X относительно XI (инкр.)
ZRA Плоскость отвода Z впереди (абс.) или
плоскость отвода Z относительно ZA (инкр.)
об/мин
ZRI Плоскость отвода Z сзади - только для обратного хода "все"
Задняя бабка
да
нет
XRR Плоскость отвода Задняя бабка – только для задняя бабка "да"
Точка смены
инструмента
Точка смены инструмента, к которой осуществляется подвод с нулевой
точкой револьвера.
WCS (система координат детали)
MCS (система координат станка)
Указания
Точка смены инструмента должна находиться на таком расстоянии от
зоны обратного хода, чтобы при повороте револьвера никакой
инструмент не заходил бы в зону обратного хода.
Учитывать, что точка смены инструмента относится к нулевой точке
револьвера, а не к острию инструмента.
XT Точка смены инструмента X ∅
ZT Точка смены инструмента Z
SC Безопасное расстояние определяет, как близко к детали инструмент может
быть подведен ускоренным ходом.
Указание
Ввести безопасное расстояние без знака в инкрементальном размере.
Напр. вращ. обраб. Направление фрезерования
Противоход
Синхронный ход
Многоканальная поддержка
10.2 Многоканальный редактор
Токарная обработка
532 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
Заголовок программы без многоканальных данных
Если программа должна быть одноканальной, то отключить многоканальные данные.
Таким образом, появляется возможность обычного ввода надпрограммных значений в
заголовок программы.
Параметр Описание Единица
Многоканальные
данные
нет
Возможно, только если не используется список заданий.
Единица измерения
Установка единицы измерения в заголовке программы относится только к
данным позиций в актуальной программе.
Все другие данные как подача или коррекции инструмента вводятся в
единице измерения, которая установлена для всего станка.
мм
дюйм
Данные для
Главный+встречный шпиндель
Все значения для главного и встречного шпинделя сохраняются в
одном блоке данных
Главный шпиндель
Блок данных для главного шпинделя
Встречный шпиндель
Блок данных для встречного шпинделя
Если встречный шпиндель на станке отсутствует, то отсутствует и поле
ввода "Данные для".
Смещ. нулевой точки
Смещение нулевой точки, в котором сохранена нулевая точка детали.
Также можно удалить предустановку параметра, если указания смещения
нулевой точки не требуется.
описать
да
Появляется параметр ZV
нет
Параметр ZV не предлагается
ZV Значение Z смещения нулевой точки
Значение Z при G54 вносится в смещение нулевой точки.
Указание:
Следовать указаниям изготовителя станка.
Заготовка Определение формы и размеров детали:
Цилиндр
XA Наружный диаметр ∅ мм
Многоугольник
N Число граней
SW / L
Размер под ключ
Длина грани
Прямоугольный параллелепипед по центру
W Ширина заготовки мм
L Длина заготовки мм
Многоканальная поддержка
10.2 Многоканальный редактор
Токарная обработка
Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
533
Параметр Описание Единица
Труба
XA Наружный диаметр ∅ мм
Внутренний диаметр ∅ (абс.) или толщина стенки (инкр.) мм
ZA Начальный размер мм
ZI Конечный размер (абс.) или конечный размер относительно ZA (инкр.) мм
ZB размер обработки (абс.) или рабочий размер относительно ZA (инкр.)
Обратный ход
Зона обратного хода обозначает область, за пределами которой должно
быть возможно перемещение осей без столкновений.
простой
XRA
Плоскость отвода X наружный ∅ (абс.) или
плоскость отвода X относительно XA (инкр.)
XRI
- только для заготовки "Труба"
Плоскость отвода X внутренний ∅ (абс.) или
плоскость отвода X относительно XI (инкр.)
ZRA
Плоскость отвода Z впереди (абс.) или
плоскость отвода Z относительно ZA (инкр.)
расширенный –не для заготовки "Труба")
XRA
Плоскость отвода X наружный ∅ (абс.) или
плоскость отвода X относительно XA (инкр.)
XRI
Плоскость отвода X внутренний ∅ (абс.) или
плоскость отвода X относительно XI (инкр.)
ZRA
Плоскость отвода Z впереди (абс.) или
плоскость отвода Z относительно ZA (инкр.)
все
XRA
Плоскость отвода X наружный ∅ (абс.) или
плоскость отвода X относительно XA (инкр.)
XRI
Плоскость отвода X внутренний ∅ (абс.) или
плоскость отвода X относительно XI (инкр.)
ZRA
Плоскость отвода Z впереди (абс.) или
плоскость отвода Z относительно ZA (инкр.)
ZRI
Плоскость отвода Z сзади
Задняя бабка
да
нет
XRR Плоскость отвода Задняя бабка – только для задняя бабка "да"
Многоканальная поддержка
10.2 Многоканальный редактор
Токарная обработка
534 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
Параметр Описание Единица
Точка смены
инструмента
Точка смены инструмента, к которой осуществляется подвод с нулевой
точкой револьвера.
WCS (система координат детали)
MCS (система координат станка)
Указания
Точка смены инструмента должна находиться на таком расстоянии от
зоны обратного хода, чтобы при повороте револьвера никакой
инструмент не заходил бы в зону обратного хода.
Учитывать, что точка смены инструмента относится к нулевой точке
револьвера, а не к острию инструмента.
XT Точка смены инструмента X ∅
ZT Точка смены инструмента Z
S Скорость шпинделя об/мин
Данные для
Главный шпиндель
Встречный шпиндель.
пустые
Если установлено несколько шпинделей, то программа может работать
на обеих шпинделях
Обратный ход Зона обратного хода обозначает область, за пределами которой должно
быть возможно перемещение осей без столкновений.
простой
расширенный – не для заготовки "труба"
все
XRA Плоскость отвода X наружный ∅ (абс.) или
плоскость отвода X относительно XA (инкр.)
XRI - при обратном ходе "простой" только для заготовки "труба"
Плоскость отвода X внутренний ∅ (абс.) или
плоскость отвода X относительно XI (инкр.)
ZRA Плоскость отвода Z впереди (абс.) или
плоскость отвода Z относительно ZA (инкр.)
ZRI Плоскость отвода Z сзади - только для обратного хода "все"
Задняя бабка
да
нет
XRR Плоскость отвода Задняя бабка – только для задняя бабка "да"
Многоканальная поддержка
10.2 Многоканальный редактор
Токарная обработка
Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
535
Параметр Описание Единица
Точка смены
инструмента
Точка смены инструмента, к которой осуществляется подвод с нулевой
точкой револьвера.
WCS (система координат детали)
MCS (система координат станка)
Указания
Точка смены инструмента должна находиться на таком расстоянии от
зоны обратного хода, чтобы при повороте револьвера никакой
инструмент не заходил бы в зону обратного хода.
Учитывать, что точка смены инструмента относится к нулевой точке
револьвера, а не к острию инструмента.
XT Точка смены инструмента X ∅
ZT Точка смены инструмента Z
S Скорость шпинделя об/мин
SC Безопасное расстояние определяет, как близко к детали инструмент может
быть подведен ускоренным ходом.
Указание
Ввести безопасное расстояние без знака в инкрементальном размере.
Напр. вращ. обраб. Направление фрезерования
Противоход
Синхронный ход
Изменение программных установок
В Установках в ходе программы можно изменить установки для главного и/или
встречного шпинделя.
Параметр Описание Единица
Данные для Здесь определяется выбор шпинделя для обработки данных - (имеется только
при наличии на станке встречного шпинделя)
Главный шпиндель
Блок данных для главного шпинделя
Встречный шпиндель
Блок данных для встречного шпинделя
Главный+встречный шпиндель
Все значения для главного и встречного шпинделя сохраняются в одном
блоке данных
Обратный ход Режим подъема
простой
расширенный
все
пустые
Многоканальная поддержка
10.2 Многоканальный редактор
Токарная обработка
536 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
Параметр Описание Единица
XRA Плоскость отвода X наружный ∅ (абс.) или плоскость отвода X относительно XA
(инкр.)
мм
XRI Плоскость отвода X внутренний ∅ (абс.) или плоскость отвода X относительно XI
(инкр.)
- (только для обратного хода "расширенный" и "все")
мм
ZRA Плоскость отвода Z впереди (абс.) или
плоскость отвода Z относительно ZA (инкр.)
мм
ZRI Плоскость отвода Z сзади - (только для обратного хода "все") мм
Задняя бабка да
Задняя бабка отображается при симуляции / прорисовке
При подводе/отводе учитывается логика обратного хода
нет
XRR Плоскость отвода - (только для задняя бабка "да") мм
Точка смены
инструмента
Точка смены инструмента
WCS (система координат детали)
MCS (система координат станка)
пустые
XT Точка смены инструмента X мм
ZT Точка смены инструмента Z мм
SC Безопасное расстояние (инкр.)
Действует относительно исходной точки. Направление, в котором действует
безопасное расстояние, определяется циклом автоматически.
мм
S1 Макс. скорость главного шпинделя об/мин
Направление
вращения
обработки
Направление фрезерования:
Синхронный ход
Противоход
пустые
Принцип действий
1. Программа ShopTurn создана.
2. Поместить курсор на заголовок программы.
3. Нажать программные клавиши "Разное" и "Установки".
Открывается окно ввода "Установки".
Многоканальная поддержка
10.2 Многоканальный редактор
Токарная обработка
Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
537
10.2.3.4 Создание блока программы
Для того, чтобы структурировать программы, увеличивая тем самым их наглядность
при синхронизированном представлении, можно объединять несколько кадров (G-коды
и/или рабочие операции ShopTurn) в блоки программы.
Структурирование программ
● Создать перед созданием самой программы ее структурную сетку из пустых блоков.
● Структурировать с помощью блоков уже имеющиеся программы в G-кодах или
ShopTurn.

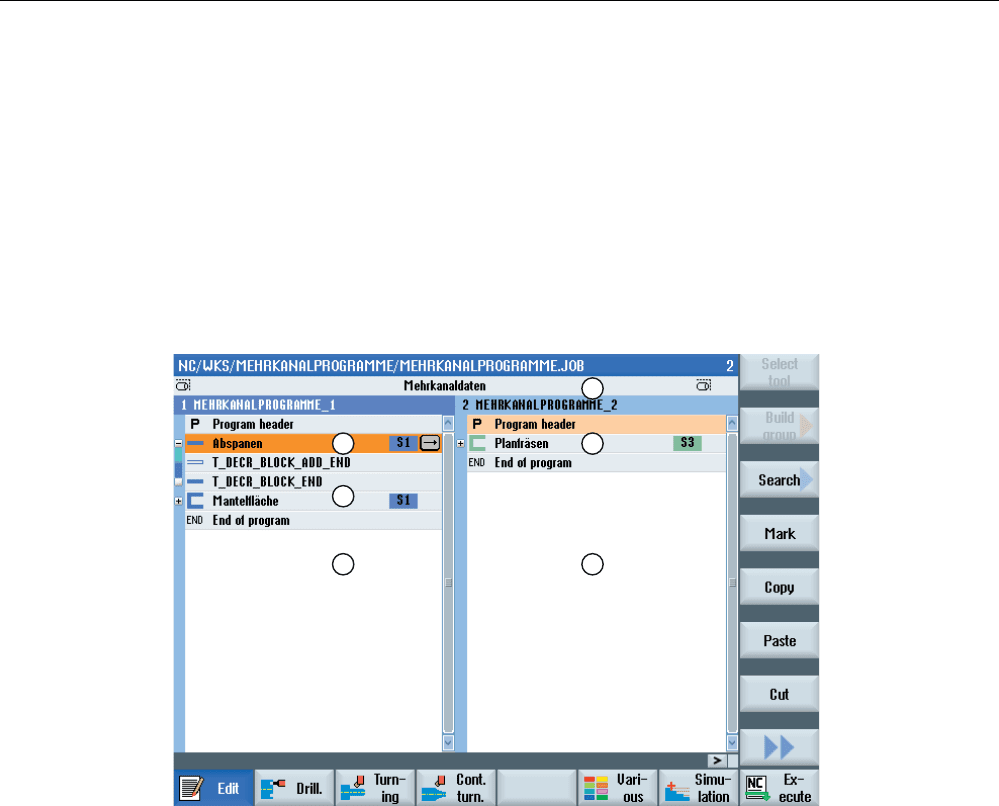

1) Выходящие за рамки канала данные из окна "Многоканальные данные".
2) Программа "Многоканальные программы" в канале 1 открыта.
3) Программа "Многоканальные программы" в канале 2 открыта.
4) Актуальный блок программы с именем блока "Обработка резаньем".
Блок программы открыт и дополнительный отладочный код подключен
Блок программы согласован с главным шпинделем.
5) Блок программы с именем блока "Боковая поверхность".
Блок программы закрыт. Для того, чтобы определить, подключен ли дополнительный
отладочный код или активирован ли автоматический обратный ход, открыть блок
клавишей <Курсор вправо>.
6) Блок программы с именем блока "Плоское фрезерование".
Блок программы согласован с встречным шпинделем. Согласование шпинделей
различается по цвету.
Изображение 10-1 Структурированные программы в многоканальном редакторе
Многоканальная поддержка
10.2 Многоканальный редактор
Токарная обработка
538 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
Установки для блока программы
Индикация Значение
Текст Обозначение блока
Шпиндель
S1
S2
Согласование шпинделя. Определяется, на каком шпинделе будет
выполнен блок программы.
Дополнительный
отладочный код
да
На тот случай, что блок не будет выполнен, так как указанный
шпиндель не должен обрабатываться, можно временно подключить
т.н. "Дополнительный отладочный код".
нет
Автомат. обратный
ход
да
На начало и конец блока выполняется движение на точку смены
инструмента, т.е. инструмент перемещается в безопасную позицию.
нет
Принцип действий
1. Выбрать область управления "Менеджер программ".
2. Выбрать место хранения и создать или открыть программу.
Открывается редактор программ.
3. Отметить необходимые кадры программы, которые следует
объединить в один блок.
4. Нажать программную клавишу "Создать блок".
Открывается окно "Создать блок".
5. Ввести название для блока, согласовать шпиндель, при
необходимости выбрать дополнительный отладочный код и
автоматический обратный ход и нажать программную клавишу
"OK".
Многоканальная поддержка
10.2 Многоканальный редактор
Токарная обработка
Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
539
Открыть и закрыть блоки
1. Переместить курсор на необходимый блок программы.
...
2. Нажать клавишу <+> или клавишу <Курсор вправо>.
Блок открывается.
...
3. Нажать клавишу <-> или клавишу <Курсор влево>.
Блок закрывается.
Перемещение блоков
С помощью программных клавиш "Выделить", "Копировать", "Вырезать" им "Вставить"
можно перемещать отдельные блоки или несколько блоков в программе.
10.2.4 Синхронизация программ
С помощью синхронизированного представления можно отследить ход программы во
времени. При этом программные операторы для координации каналов
обрабатываются и располагаются в представлении редактора параллельно.
Благодаря синхронизированному представлению программ легко определяется, в
каких местах программы синхронизируются в различных каналах.
Команды синхронизации
Команды Значение
START Запускает другую программу
WAITM Установить метку и ожидать указанных каналов (с точным
остановом)
WAITMC Установить метку и ожидать указанных каналов (без точного
останова)
WAITE Ожидать конца программы указанных каналов
SETM Установить метку
CLEARM Удалить метку
GET Получение оси
RELEASE Разрешение оси
Многоканальная поддержка
10.2 Многоканальный редактор
Токарная обработка
540 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
Примечание
Определение ошибок в программах
Ошибки могут быть определены только при индикации соответствующей программы.
Если метка WAIT относится к каналу, с которым в списке заданий не согласована
программа, то она обозначается как ошибочная.
Если включено синхронизированное представление, то следующие символы
отображаются справа сверху в области заголовка программы:
Символ Значение
Синхронизированное представление: ошибка
После включения "Синхронизированного представления" или
повторной "Синхронизации" была определена ошибка (к примеру, не
найденные метки ожидания в других программах).
Синхронизированное представление: проверено
После включения "Синхронизированного представления" или
повторной "Синхронизации" ошибок не найдено.
Метки ожидания могут использоваться и внутри блоков.
● Закрытый блок
– Если одна метка ожидания находится в закрытом блоке, то таймер этой метки
ожидания отображается перед именем блока.
В синхронизированном представлении закрытый блок синхронизируется.
– Если несколько меток ожидания находится внутри закрытого блока, то один
таймер отображается перед именем блока. Он желтого цвета, если все таймеры
меток ожидания в блоке желтые, иначе он красный.
В синхронизированном представлении закрытый блок синхронизируется с
последней меткой ожидания в блоке.
● Открытый блок
– Если имеется одна метка ожидания, то таймер отображается перед меткой
ожидания.
Таймер перед меткой ожидания отображается желтым или красным цветом.
Синхронизация программы выполняется на метке ожидания.
– Если имеется несколько меток ожидания, то таймеры на метках ожидания
отображаются желтым или красным цветом. Синхронизация программы
выполняется на метках ожидания.
