Руководство. Справочник пользователя Sinumerik 840D Токарная обработка (new)
Подождите немного. Документ загружается.
Easy Message (только 828D)
20.3 Создание / обработка профиля пользователя
Токарная обработка
Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
721
Обработка данных пользователя и событий
1. Выбрать пользователя, данные которого необходимо обработать, и
нажать программную клавишу "Обработать".
Появляется возможность редактирования полей ввода.
2. Ввести новые данные и активировать необходимые установки.
- ИЛИ -
Нажать программную клавишу "Стандарт", чтобы применить
стандартные значения.
Easy Message (только 828D)
20.4 Установка событий
Токарная обработка
722 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
20.4 Установка событий
В области "Отправлять SMS при следующих событиях" выбрать через кнопки-флажки
события, при возникновении которых пользователю отправляется SMS.
● Запрограммированные сообщения из программы обработки детали (MSG)
В программе обработки детали программируется команда MSG, через которую Вы
получаете SMS.
Пример: MSG ("SMS: SMS из программы обработки детали")
● Через клавишу <SELECT> выбрать следующие события
– Счетчик деталей достигает следующего значения
При достижении счетчиком деталей установленного значения отправляется
SMS.
– Достигнут следующий прогресс выполнения программы (процентов)
При достижении в ходе выполнения программы обработки детали
установленного прогресса отправляется SMS.
– Актуальная программа ЧПУ достигает времени выполнения (минут)
После достижения установленного времени выполнения отправляется SMS.
– Время контакта инструмента достигает следующего значения (минут)
При достижении временем контакта инструмента при выполнении программы
обработки детали установленного времени (следует из $AC_CUTTING_TIME),
отправляется SMS.
● Сообщения/ошибки из управления инструментом
При выводе сообщений или ошибок по управлению инструментом, отправляется
SMS.
● Сообщения измерительных циклов для инструментов
При выводе сообщений к измерительным циклам, относящихся к инструментам,
отправляется SMS.
● Сообщения измерительных циклов для деталей
При выводе сообщений к измерительным циклам, относящихся к деталям,
отправляется SMS.
● Сообщения/ошибки Sinumerik (ошибки при выполнении)
При выводе ошибок или сообщений NCK, вызывающих останов станка,
отправляется SMS.
● Ошибки станка
При выводе ошибок или сообщений PLC, вызывающих останов станка (т.е. ошибок
PLC, с реакцией аварийного отключения), отправляется SMS.
Easy Message (только 828D)
20.4 Установка событий
Токарная обработка
Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
723
● Интервалы ТО
При регистрации планировщиком ТО (сервисный планировщик) необходимого ТО,
отправляется SMS.
● Другие номера ошибок:
Здесь указываются другие ошибки, при возникновении которых требуется
уведомление.
Могут вводится отдельные ошибки, несколько ошибок или диапазоны номеров
ошибок.
Примеры:
1234,400
1000-2000
100,200-300
Условие
● Окно "Профили пользователей" открыто.
● Выбрано событие "Сообщения измерительных циклов для инструментов",
"Сообщения измерительных циклов для деталей", "Сообщения/ошибки Sinumerik
(ошибки при выполнении)", "Ошибки станка" или "Интервалы ТО".
Обработка событий
1. Активировать желаемую кнопку-флажок и нажать программную
клавишу "Подробности".
Открывается соответствующее окно (к примеру, "Сообщения
измерительных циклов для деталей") и показывает список
определенных номеров ошибок.
2. Выбрать соответствующую статью и нажать программную клавишу
"Удалить", чтобы исключить номер ошибки из списка.
- ИЛИ -
Нажать программную клавишу "Новая", если необходимо создать
новую статью.
Открывается окно "Создание новой статьи".
Ввести данные и нажать программную клавишу "OK", чтобы
включить статью в список.
Нажать программную клавишу "Сохранить", чтобы сохранить
установки для события.
3. Нажать программную клавишу "Стандарт", чтобы снова вернуться к
стандартным установкам для событий.
Easy Message (только 828D)
20.5 Начало и завершения сеанса активного пользователя
Токарная обработка
724 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

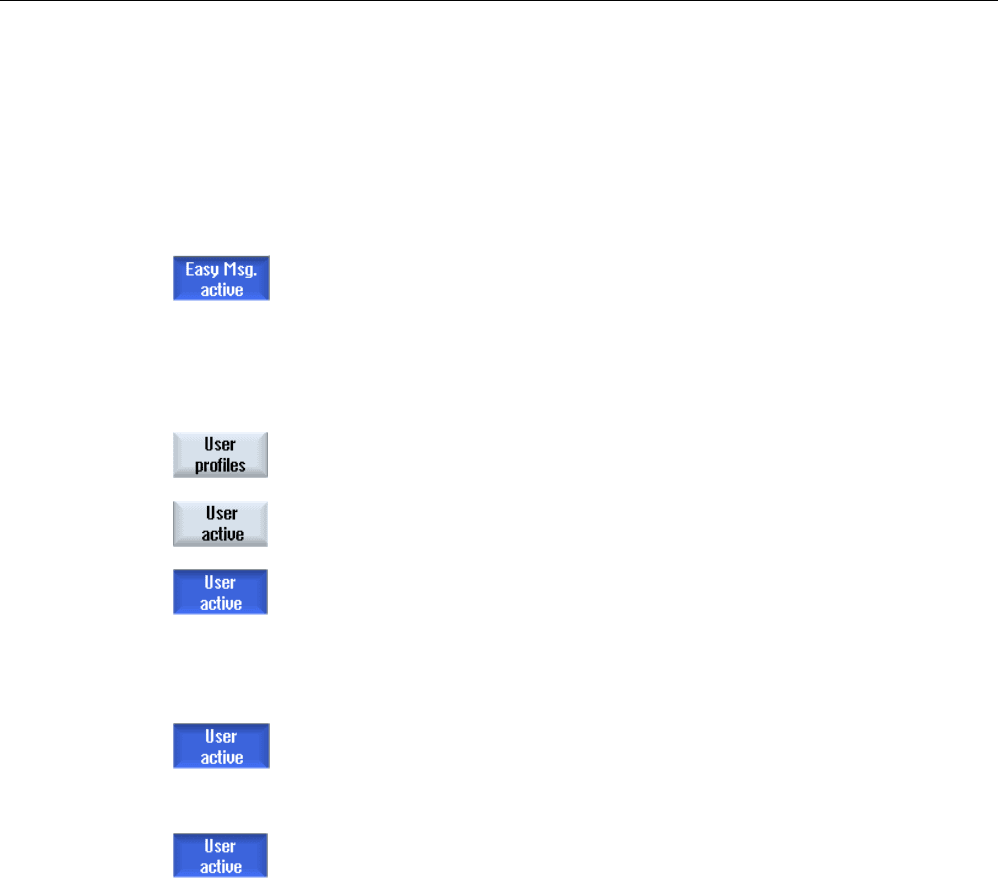

20.5 Начало и завершения сеанса активного пользователя
Только активные пользователи получают SMS при определенных событиях.
Уже созданные для Easy Message пользователи могут быть активированы через
интерфейс и через SMS с определенными управляющими командами.
Соединение с модемом установлено.
Принцип действий
1. Нажать программную клавишу "Профили пользователей".
2. Выбрать в поле "Имя пользователя" требуемого пользователя и
нажать программную клавишу "Пользователь активен".
Указание
Для активации других пользователей повторить шаг 2.
- ИЛИ -
Отправить SMS с ID пользователя и текстом "activate" на СЧПУ (к
примеру, "12345 activate").
Если номер телефона и ID пользователя совпадают с
сохраненными данными, то Ваш профиль пользователя
активируется.
Сообщение об успехе или ошибке приходит по SMS.
3. Нажать программную клавишу "Пользователь активен", чтобы
завершить сеанс активного пользователя.
- ИЛИ -
Отправить SMS с текстом "deactivate" (к примеру, "12345
deactivate"), чтобы завершить сеанс в системе обмена
сообщениями.
В случае возникновения определенных в профиле пользователя
событий, SMS деактивированному пользователю не отправляются.
Easy Message (только 828D)
20.6 Показать протоколы SMS
Токарная обработка
Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
725
20.6 Показать протоколы SMS
В окне "Протокол SMS" записывается обмен данными SMS. Так, в случае неполадки,
можно фиксировать активность по времени.
Символы Описание
Входящее в систему обмена сообщениями SMS.
Сообщение, поступившее в систему обмена сообщениями, но не
обработанное ею (к примеру, неправильный ID пользователя или
неизвестная учетная запись).
Отправленное пользователю SMS.
Сообщение, которое из-за ошибки не было доставлено
пользователю.
Условие
Соединение с модемом установлено.
Принцип действий
1. Нажать программную клавишу "Протокол SMS".
Открывается окно "Протокол SMS".
Перечисляются все переданные или принятые системой обмена
сообщениями до настоящего момента сообщения.
Указание
Нажать программную клавишу "Входящие" или "Исходящие", чтобы
сократить список.
20.7 Осуществление установок для Easy Message
В окне "Установки" можно изменить следующую конфигурацию системы обмена
сообщениями:
● Обозначение СЧПУ, являющееся составной частью сообщения SMS
● Число отправленных сообщений
– Счетчик SMS предоставляет информацию по всем отправленным сообщениям.
– Ограничить число отправленных сообщений, чтобы, к примеру, получить обзор
расходов через сообщения SMS.
Easy Message (только 828D)
20.7 Осуществление установок для Easy Message
Токарная обработка
726 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
Установить счетчик SMS на ноль
При достижении установленного лимита, сообщения SMS более не
передаются.
Нажать программную клавишу "Сброс счетчика SMS", чтобы снова
установить счетчик на ноль.
Условие
Соединение с модемом установлено.
Принцип действий
1. Нажать программную клавишу "Установки".
2. Ввести в поле "Имя станка" любое обозначение для СЧПУ.
3. Если требуется ограничить передаваемые SMS, то выбрать статью
"Задать лимит для счетчика SMS" и ввести требуемое число.
При достижении макс. числа сообщений Вы получите
соответствующее сообщение об ошибке.
Указание
Информацию о точном моменте времени достижения
установленного лимита можно получить в протоколе SMS.
- ИЛИ -
3. Нажать программную клавишу "Стандарт".
Если имя станка было выбрано произвольно, то оно заменяется
стандартным именем (к примеру, 828D).
Токарная обработка
Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
727
Easy Extend (только 828D)
21
21.1 Обзор
Easy Extend позволяет дооснащать станки дополнительными агрегатами, которые
управляются PLC или для которых нужны дополнительные оси ЧПУ (к примеру,
загрузчики прутков, поворотные столы или фрезерные головки). С помощью Easy
Extend эти дополнительные устройства легко и просто вводятся в эксплуатацию,
активируются, деактивируются или тестируются.
Коммуникация между компонентом управления и PLC осуществляется в программе
электроавтоматики. В командном скрипте фиксируются процессы, которые должны
быть выполнены для установки, активации, деактивации и тестирования устройства.
В списке отображаются доступные устройства и состояния устройств. Для
пользователей может быть предложено различное представление доступных
устройств, управляемое через права доступа.
Главы ниже выбраны для примера и содержаться не в каждом списке инструкций STL.
Изготовитель станка
Следовать указания изготовителя станка.
Возможно управление макс. 64 устройствами.
Литература
Руководство по вводу в эксплуатацию для токарной и фрезерной обработки
SINUMERIK 828D
Easy Extend (только 828D)
21.2 Разрешение устройства
Токарная обработка
728 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

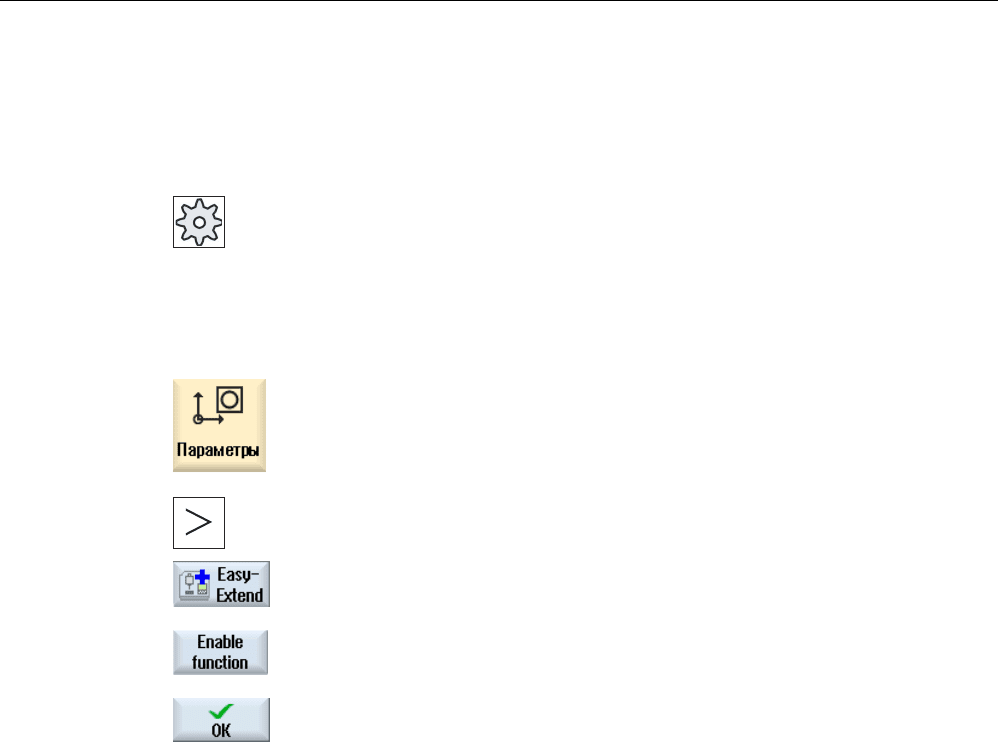

21.2 Разрешение устройства
Доступные опции устройств защищены паролем.
Изготовитель станка
Следовать указания изготовителя станка.
Принцип действий
1. Выбрать область управления "Параметры".
2. Нажать клавишу перехода по меню вперед и программную клавишу
"Easy-Extend".
Появляется список подключенных устройств.
3. Нажать программную клавишу "Разрешить функцию".
Открывается окно "Разрешение опции устройств".
4. Ввести ключ опции и нажать клавишу "OK".
В графе "Функция" соответствующая кнопка-флажок помечается
галочкой, что означает ее разрешение.
Easy Extend (только 828D)
21.3 Активация и деактивация устройства
Токарная обработка
Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
729
21.3 Активация и деактивация устройства
Состояние Значение
Устройство активировано
Система ожидает квитирования PLC
Устройство неисправно
Ошибка интерфейсов в коммуникационном блоке
Принцип действий
1. Easy Extend открыта.
2 С помощью клавиш <Курсор вниз> или <Курсор вверх> можно
выбрать нужное устройство в списке.
3. Поместить курсор на опцию устройств, функция которых
разрешена, и нажать программную клавишу "Активировать".
Устройство обозначается как активированное и может
использоваться.
4. Выбрать нужное активированное устройство и нажать
программную клавишу "Деактивировать", чтобы снова отключить
устройство.
Easy Extend (только 828D)
21.4 Ввод Easy Extend в эксплуатацию
Токарная обработка
730 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

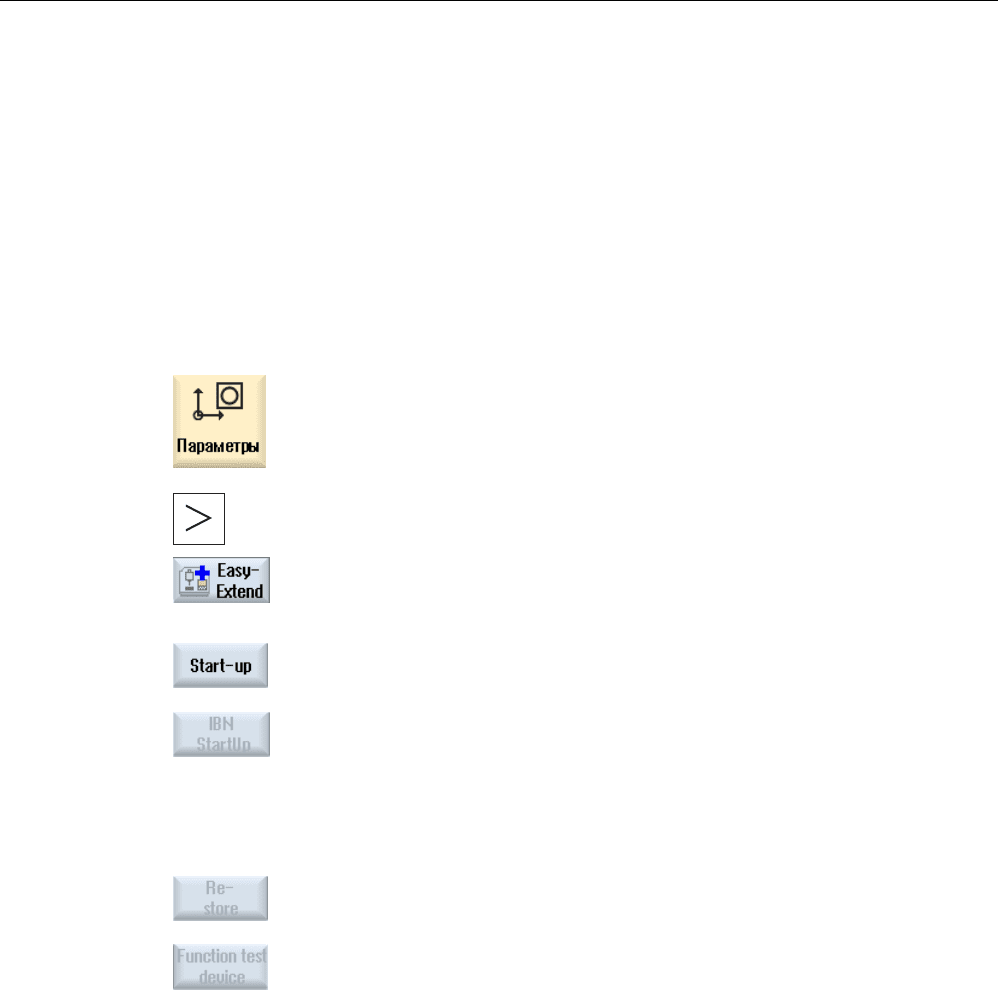

21.4 Ввод Easy Extend в эксплуатацию
Как правило, функция "Easy Extend" уже введена в эксплуатацию изготовителем
станка. Если первичный ввод в эксплуатацию еще не был выполнен, или, если к
примеру нужно выполнить повторную проверку функций (к примеру, при дооснащении
дополнительными агрегатами), то это возможно в любое время.
Программная клавиша "IBN" объявлена как класс данных Manufacturer (M).
Принцип действий
1. Выбрать область управления "Параметры".
2. Нажать клавишу перехода по меню вперед и программную клавишу
"Easy-Extend".
3. Нажать программную клавишу "IBN".
Открывается новая вертикальная панель программных клавиш.
4. Нажать программную клавишу "IBN StartUp", чтобы запустить ввод
в эксплуатацию.
Перед запуском создается полная резервная копия данных, к
которой можно обратиться в случае необходимости.
5. Нажать программную клавишу "Отмена", если требуется
преждевременно отменить процесс ввода в эксплуатацию.
6. Нажать программную клавишу "Восстановить", чтобы загрузить
исходные данные.
7. Нажать программную клавишу "Проверка функций устройства",
чтобы протестировать предусмотренную изготовителем станка
функцию станка.
