Токарная обработка
Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
731
Сервисный планировщик (только 828D)
22
22.1 Выполнение и наблюдение за заданиями на ТО
С помощью "Сервисного планировщика" были установлены задания на ТО, которые
должны выполняться через определенные промежутки времени для ТО станка (к
примеру, доливка масла, замена СОЖ).
В списке представлены все запланированные задания на ТО и соответствующее
время, оставшееся до конца заданного интервала ТО.
На индикации состояния можно увидеть актуальное состояние.
Сообщения и ошибки информируют о том, должно ли и когда быть выполнено задание.
Квитирование задания на ТО
После завершения задания на ТО квитировать сообщение.
Примечание
Степень защиты
Для квитирования выполненных заданий на ТО, необходима степень защиты 2
(сервис).
Сервисный планировщик
Индикация Значение
Поз. Позиция задания на ТО на интерфейсе PLC.
Задание на ТО Обозначение задания на ТО.
Интервал [ч] Макс. время до следующего ТО в часах.
Оставшееся время [ч] Время до истечения интервала в часах.
Состояние
Индикация актуального состояния задания на ТО
Задание на ТО запущено
Задание на ТО завершено
Задание на ТО деактивировано
Сервисный планировщик (только 828D)
22.1 Выполнение и наблюдение за заданиями на ТО
Токарная обработка
732 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

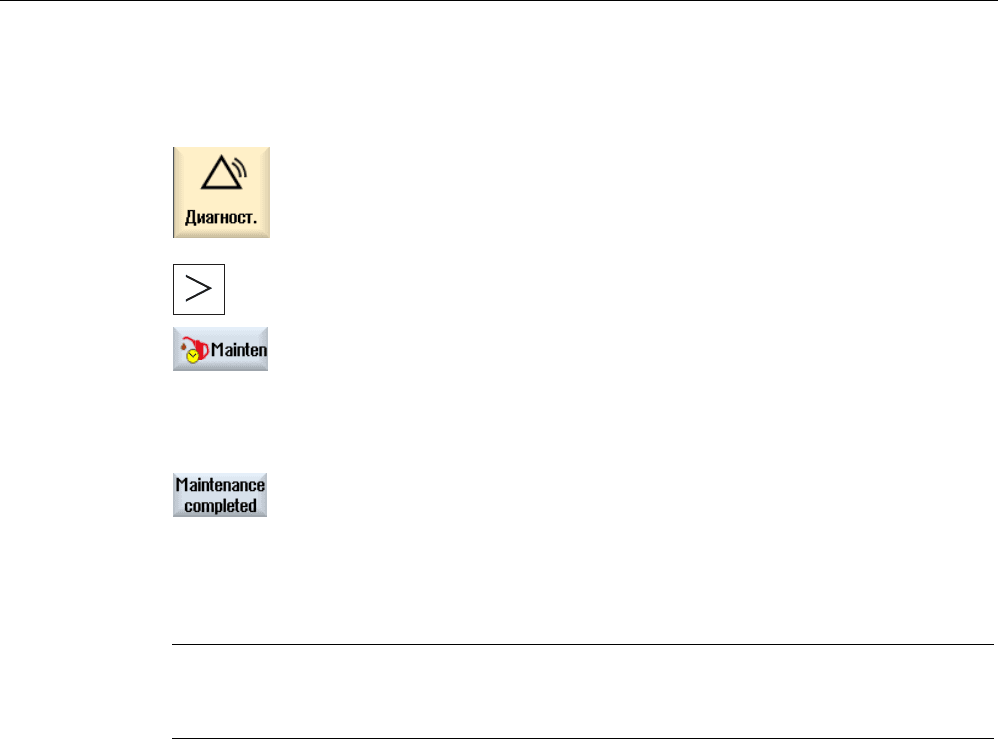

Принцип действий
1. Выбрать область управления "Диагностика".
2. Нажать клавишу перехода по меню вперед и программную клавишу
"Сервисный планировщик".
Открывается список со всеми запланированными заданиями на
ТО.
3. Выполнить задание на ТО, если время интервала приближается к
нулю, или если в связи с этим появились ошибки или
предупреждение.
4. После выполнения имеющегося задания на ТО и сигнализации
задания как "завершенного", поместить курсор на соответствующее
задание и нажать программную клавишу "ТО выполнено".
Появляется сообщение, что квитирование подтверждено и
интервал ТО запущен заново.
Примечание
Мероприятия по ТО могут быть выполнены и до истечения интервала. Интервал ТО
запускается заново.
Сервисный планировщик (только 828D)
22.2 Настройка заданий на ТО
Токарная обработка
Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
733
22.2 Настройка заданий на ТО
В режиме конфигурирования можно внести следующие изменения в список заданий на
ТО:
● Установка до 32 заданий на ТО с интервалом, первым предупреждением и числом
квитируемых предупреждений
● Изменение времени интервала, момента времени первого предупреждения, а также
числа выводимых предупреждений
● Удаление задания на ТО
● Сброс таймеров заданий на ТО
Квитирование задания на ТО
С помощью программной клавиши "ТО выполнено" задания на ТО квитируются.
Примечание
Степень защиты
Для установки и обработки заданий на ТО, необходима степень защиты 1
(изготовитель).
Сервисный планировщик
Индикация Значение
Поз. Позиция задания на ТО на интерфейсе PLC.
Задание на ТО Обозначение задания на ТО.
Интервал [ч] Макс. время до следующего ТО в часах.
1. Предупр. [ч] Время в часах, при котором выводится первое предупреждение.
Число предупр. Число предупреждений, которые могут быть квитированы
оператором, пока не будет выведено последнее сообщение об
ошибке.
Оставшееся время [ч] Время до истечения интервала в часах.
Редактирование оставшегося времени невозможно.
Состояние
Индикация актуального состояния задания на ТО
Задание на ТО запущено
Задание на ТО завершено
Задание на ТО деактивировано, т.е. таймер был
остановлен
Редактирование состояния невозможно.
Сервисный планировщик (только 828D)
22.2 Настройка заданий на ТО
Токарная обработка
734 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

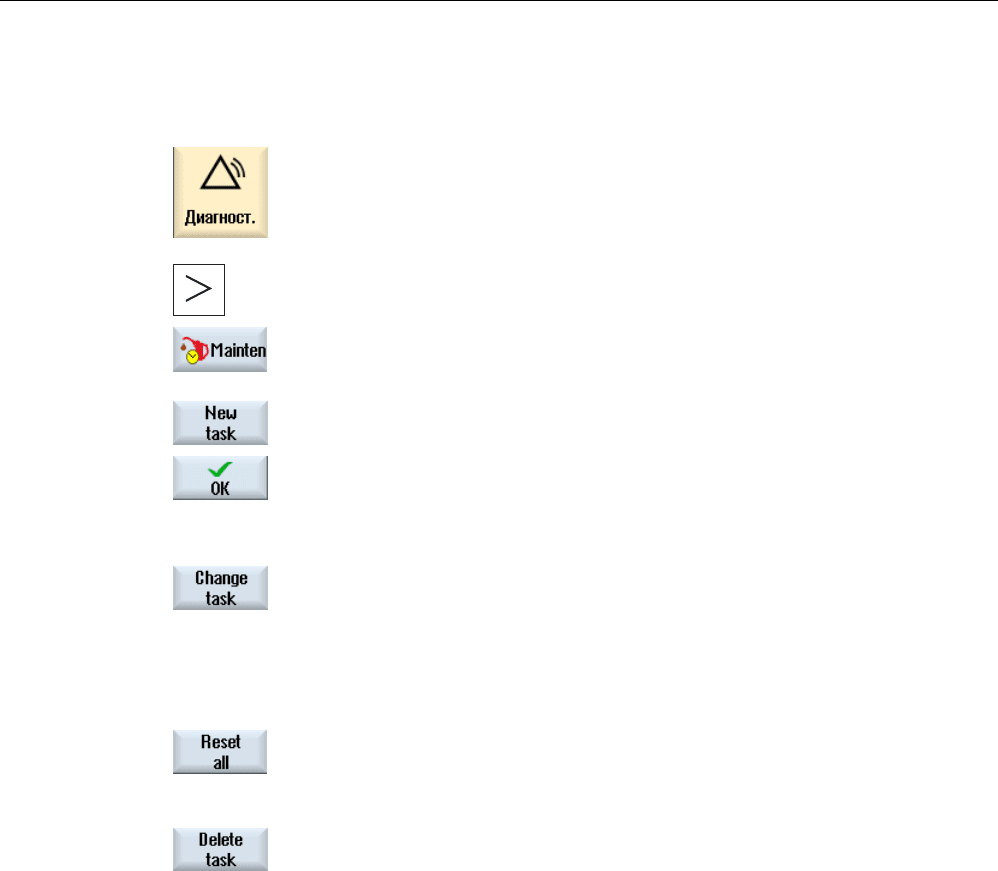

Принцип действий
1. Выбрать область управления "Диагностика".
2. Нажать клавишу перехода по меню вперед и программную клавишу
"Сервисный планировщик".
Окно открывается и демонстрирует список всех созданных
заданий.
Редактирование значений невозможно.
3. Нажать программную клавишу "Новое задание на ТО", чтобы
установить новое задание на ТО.
Сообщение уведомляет, что новое задание на ТО будет создано
на следующей свободной позиции. Ввести необходимые данные в
графах и нажать программную клавишу "OK".
- ИЛИ -
Поместить курсор на желаемое задание на ТО и нажать
программную клавишу "Изменить задание", чтобы изменить
соответствующие таймеры.
Редактироваться могут все графы, кроме оставшегося времени и
состояния.
- ИЛИ -
Нажать программную клавишу "Сбросить все", чтобы сбросить все
таймеры.
- ИЛИ -
Поместить курсор на желаемое задание на ТО и нажать
программную клавишу "Удалить задание", чтобы удалить задание
на ТО из списка.
Токарная обработка
Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
735
Ladder Viewer и Ladder add-on (только 828D)
23
23.1 Диагностика PLC
Программа электроавтоматики включает в себя большое кол-во логических связей для
реализации функций безопасности и поддержки процессов. При этом связывается
большое кол-во различных контактов и реле. Эти связи представлены в РКС.
Инструмент Ladder add-on
Отказ одного отдельного контакта или реле, как правило, приводит к нарушению
работы установки.
С помощью инструмента Ladder add-on можно выполнить диагностику PLC, чтобы
найти причины неполадки и ошибки программы.
Обработка программ прерываний
Можно редактировать следующие программы обработки прерываний:
● Программа обработки прерываний INT_100, (выполняется перед главной
программой)
● Программа обработки прерываний INT_101, (выполняется после главной
программы)
Ранжирование данных
С помощью инструмента Ladder add-on можно "переподключить" входы (через
INT_100) или выходы (через INT_101), к примеру, для сервиса.
Создание блока INT_100 / INT_101
Если один или несколько блоков INT_100 или INT_101 отсутствует, то они могут быть
добавлены через вертикальную панель программных клавиш. Если эти блоки INT
существуют в проекте, то они могут быть удалены через вертикальную панель
программных клавиш. Кроме этого, можно изменить цепи программы на СЧПУ, а также
сохранить и загрузить эти изменения.
Примечание
Сохранение проекта PLC при смене области управления
Если были созданы блоки INT_100/INT_101 или цепи были вставлены, удалены или
отредактированы в блоке INT, необходимо сохранить проект до перехода из области
PLC в другую область управления. С помощью программной клавиши "Загрузить в
CPU", проект передается в PLC. Если этого не произойдет, то все изменения потеряны
должны быть сделаны снова.
Ladder Viewer и Ladder add-on (только 828D)
23.2 Структура интерфейса управления
Токарная обработка
736 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
23.2 Структура интерфейса управления
Изображение 23-1 Структура экрана
Таблица 23- 1Экспликация к структуре экрана
Элемент
изображения
Индикация Значение
1 Область приложений
2 Поддерживаемый язык программы PLC
3 Имя активного программного блока
Представление: символическое имя (абсолютное имя)
Состояние программы
Run Программа выполняется
Stop Программа остановлена
Состояние области приложений
Sym Символическое представление
4
Abs Абсолютное представление
5 Индикация активных клавиш (<INPUT>, <SELECT>)
6 Фокус
Выполняет задачи курсора
7 Информационная строка
Индикация указаний, к примеру, при поиске
Ladder Viewer и Ladder add-on (только 828D)
23.3 Возможности управления
Токарная обработка
Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
737
23.3 Возможности управления
Наряду с программными клавишами и клавишами для перемещения в этой области
имеют и другие комбинации клавиш.
Комбинации клавиш
Клавиши-курсоры перемещают фокус в программе электроавтоматики. При
достижении границ окна происходит автоматическая прокрутка.
Комбинации клавиш Операция
К первой графе ряда
К последней графе ряда
На один экран вверх
На один экран вниз
На одно поле влево, вправо, вверх или вниз
-или-
К первому полю первой цепи
-или-
К последнему полю последней цепи
Ladder Viewer и Ladder add-on (только 828D)
23.3 Возможности управления
Токарная обработка
738 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
Комбинации клавиш Операция
Открыть следующий блок программы в том же окне
Открыть предшествующий блок программы в том же окне
Функция клавиши Select зависит от позиции курсора.
Строка таблицы: индикация полной строки текста
Название цепи: индикация комментария к цепи
Команда: полная индикация операндов
При нахождении курсора на команде, индицируются все операнды
включая комментарии.
Ladder Viewer и Ladder add-on (только 828D)
23.4 Показать свойства PLC
Токарная обработка
Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
739
23.4 Показать свойства PLC
В окне "SIMATIC KOP" могут быть представлены следующие свойства PLC:
● Рабочее состояние
● Имя проекта PLC
● Системная версия PLC
● Время цикла
● Время обработки программы электроавтоматики
Принцип действий
1. Выбрать область управления "Ввод в эксплуатацию".
2. Нажать программную клавишу "PLC".
Открывается представление РКС, отображающее информацию о
PLC.
3. Нажать программную клавишу "Сброс. врем.обр.".
Данные времени обработки сбрасываются.
Ladder Viewer и Ladder add-on (только 828D)
23.5 Отображение информации по программным блокам
Токарная обработка
740 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
23.5 Отображение информации по программным блокам
Можно отобразить всю логическую и графическую информацию программного блока.
Показать программный блок
В списке "Программный блок" выбрать программный блок, который необходимо
отобразить.
Логическая информация
В представлении РКС (LAD) отображается следующая логика:
● Цепи с блоками управления и путями тока
● Прохождение электрического тока через ряд логических соединений
Дополнительная информация
● Свойства
Имя блока, автор, номер подпрограммы, класс данных, дата создания, дата
последнего изменения и комментарий.
● Локальные переменные
Имя переменной, тип переменной, тип данных и комментарий.
Защита доступа
Если программный блок защищен паролем. Через программную
клавишу "Защита" можно разрешить отображение в представлении
РКС.
Отображение состояния программы
1. Нажать программную клавишу "Сост. программы ВЫКЛ", чтобы
скрыть отображение состояния программы на индикации
состояния.
2. Нажать программную клавишу "Сост. программы ВКЛ", чтобы
снова показать отображение состояния программы на индикации
состояния.
