ПРИЛОЖЕНИЕ 1

Таблица 2

ПРЕДЕЛЬНО ДОПУСТИМЫЕ УРОВНИ ЗВУКА И ЭКВИВАЛЕНТНЫЕ УРОВНИ

ЗВУКА НА РАБОЧИХ МЕСТАХ ДЛЯ ТРУДОВОЙ ДЕЯТЕЛЬНОСТИ

РАЗНЫХ КАТЕГОРИЙ ТЯЖЕСТИ И НАПРЯЖЕННОСТИ, ДБА

Категория

напряженности

трудового

процесса

Категория тяжести трудового процесса

Легкая

физическ

ая

нагрузка

Средняя

физическая

нагрузка

Тяжелый

труд 1-й

степени

Тяжелый

труд 2-й

степени

Тяжелый

труд 3-й

степени

Напряженность

легкой степени

80 80 75 75 75

Напряженность

средней степени

70 70 65 65 65

Напряженный труд

1-й степени

60 60 - - -

Напряженный труд

2-й степени

50 50 - - -

Примечания (относятся к таблице 3):

1. Для тонального и импульсного шума ПДУ на 5 дБА меньше значений,

указанных в таблице 2;

2. Для шума, создаваемого в помещениях установками

кондиционирования воздуха, вентиляции и воздушного отопления, на

5 дБА меньше фактических уровней шума в помещениях (измеренных

или рассчитанных), если последние не превышают значения таблицы

2 (поправка для тонального и импульсивного шума при этом не

учитывается), в противном случае - на 5 дБА меньше значений,

указанных в таблице 2;

3. Дополнительно для колеблющегося во времени и прерывистого шума

максимальный уровень звука не должен превышать 110 дБА, для

импульсного 125 дБА.

138

ПРИЛОЖЕНИЕ 2

Таблица 3

Предельно допустимые уровни звукового давления, уровни звука и эквивалентные уровни звука

для основных, наиболее типичных видов трудовой деятельности и рабочих мест

№

п/п

Вид трудовой деятельности, рабочее место

Уровни звукового давления, дБ, в октавных

полосах со

среднегеометрическими частотами, Гц

Уровни звука и

эквивалентные

уровни звука, дБА

31,5 63 125 250 500 1000 2000 4000 8000

1 2 3 4 5 6 7 8 9 10 11 12

Творческая деятельность, руководящая работа с повышенными требованиями,

научная деятельность, конструирование и проектирование, программирование,

преподавание и обучение, врачебная деятельность. Рабочие места в помещениях

дирекции, проекторно-конструкторских бюро, расчетчиков, программистов

вычислительных машин, в лабораториях для теоретических работ и обработки

данных, приема больных в здравпунктах

86 71 61 54 49 45 42 40 38 50

Высококвалифицированная работа, требующая сосредоточенности,

административно-управленческая деятельность, измерительные и аналитические

работы в лаборатории; рабочие места в помещениях цехового управленческого

аппарата, в рабочих комнатах конторских помещений, в лабораториях

93 79 70 68 58 55 52 50 49 60

Работа, выполняемая с часто получаемыми указаниями и акустическими сигналами;

работа, требующая постоянного слухового контроля; операторская работа по точному

графику с инструкцией; диспетчерская работа. Рабочие места в помещениях

диспетчерской службы, кабинетах и помещениях наблюдения и дистанционного

управления с речевой связью по телефону; в машинописных бюро, на участках

точной сборки, на телефонных и телеграфных станциях, в помещениях мастеров, в

залах обработки информации на вычислительных машинах

96 83 74 68 63 60 57 55 54 65

Работа, требующая сосредоточенности; работа с повышенными требованиями к

процессам наблюдения и дистанционного управления производственными циклами.

Рабочие места за пультами в кабинках наблюдения и дистанционного управления без

речевой связи по телефону, в помещения лабораторий с шумным оборудованием, в

помещения для размещения шумных агрегатов вычислительных машин.

103 91 83 77 73 70 68 66 64 75

Выполнение всех видов работ (за исключением перечисленных в пп.1-4 аналогичных

им) на постоянных рабочих местах в производственных помещениях и на территории

предприятий.

107 95 87 82 78 75 73 71 69 80

ПОДВИЖНОЙ СОСТАВ ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА

Рабочие места в кабинах машинистов тепловозов, электровозов, поездов

метрополитена, дизель-поездов и автомотрис.

107 95 87 82 78 75 73 71 69 80

Рабочие места в кабинах машинистов скорых и пригородных электропоездов. 103 91 83 77 73 70 68 66 64 75

136

3 4 5 6 7 8 9 10 11 12

Помещения для персонала вагонов поездов дальнего следования, служебных

помещений, рефрижераторных секций, вагонов электростанций, помещение для

отдыха, багажных и почтовых отделений.

93 79 70 63 58 55 52 50 49 60

Служебные помещения багажных и почтовых вагонов, вагонов-ресторанов. 100 87 79 72 68 65 63 61 59 70

МОРСКИЕ, РЕЧНЫЕ, РЫБОПРОМЫСЛОВЫЕ И ДРУГИЕ СУДА

Рабочая зона в помещениях энергетического отделения морских судов с

постоянной вахтой (помещения, в которых установлена главная энергетическая

установка, котлы, двигатели и механизмы, вырабатывающие энергию и

обеспечивающие работу различных систем и устройств).

107 95 87 82 78 75 73 71 69 80

Рабочие зоны в центральных постах управления (ЦПУ) судов

(звукоизолированные), помещениях, выделенных из энергетического отделения, в

которых установлены контрольные приборы, средства индикации, органы

управления главной энергетической установкой и вспомогательным механизмами.

96 83 74 68 63 60 57 55 54 65

Рабочие зоны в служебных помещениях морских судов (рулевые, штурманские,

багермейстерские, рубки, радиорубки, и др.).

89 75 66 59 54 50 47 45 44 55

Производственно-технологические помещения на суднах рыбной промышленности

(помещения для переработки объектов промысла рыбы, морепродуктов и пр.).

107 95 87 82 78 75 73 71 69 80

АВТОБУСЫ, ГРУЗОВЫЕ, ЛЕГКОВЫЕ И СПЕЦИАЛЬНЫЕ АВТОМОБИЛИ

Рабочие места водителей и обслуживающего персонала грузовых автомобилей. 100 87 79 72 68 65 63 61 59 70

Рабочие места водителей и обслуживающего персонала (пассажиров) легковых

автомобилей и автобусов.

93 79 70 63 58 55 52 50 49 60

СЕЛЬСКОХОЗЯЙСТВЕННЫЕ МАШИНЫ И ОБОРУДОВАНИЕ, СТРОИТЕЛЬНО-ДОРОЖНЫЕ,

МЕЛИОРАТИВНЫЕ И ДРУГИЕ АНАЛОГИЧНЫЕ ВИДЫ МАШИН

Рабочие места водителей и обслуживающего персонала тракторов, самоходных

шасси, прицепных и навесных сельскохозяйственных машин, строительно-

дорожных и других аналогичных машин

107 95 87 82 78 75 73 71 69 80

ПАССАЖИРСКИЕ И ТРАНСПОРТНЫЕ САМОЛЕТЫ И ВЕРТОЛЕТЫ

Рабочие места в кабинах и салонах самолетов и вертолетов:

допустимые

оптимальные

107

Примечания:

1. Допускается в отраслевой документации устанавливать более жесткие нормы для отдельных видов трудовой деятельности с учетом

напряженности и тяжести труда в соответствии с таблицей 2.

2. Запрещается даже кратковременное пребывание в зонах с уровнями звукового давления свыше 135 дБ в любой октавное полосе.

137

ЛАБОРАТОРНАЯ РАБОТА №9

ЗМЕРЕНИЕ

ВИБРАЦИИ

НА

РАБОЧЕМ

МЕСТЕ

Цель работы: ознакомиться с требованиями по ограничению

производственной вибрации на рабочих местах; научиться измерять и

оценивать величину вибрации и эффективность мероприятий по ее

устранению.

ОБЩИЕ СВЕДЕНИЯ

ВИБРАЦИЯ – механические колебания, передающиеся на человека

через конструкции, почву и воспринимаемые им через кожный покров,

кости, мягкие ткани как сотрясения.

Источниками вибрации являются: возвратно-поступательно

движущиеся детали; неуравновешенность вращающихся масс (наличие

дисбаланса); ударный характер нагрузки.

К вибрирующему оборудованию относится оборудование, при

работе которого возникают вибрации, составляющие не менее 20%

допустимых санитарными нормами величин.

К виброопасным профессиям относят те, при которых

вибрационная нагрузка на оператора выше предельно допустимого

уровня.

Различают общую и локальную вибрацию.

ОБЩАЯ вибрация передается через опорные поверхности телу

сидящего или стоящего человека.

ЛОКАЛЬНАЯ вибрация передается через руки человека. Вибрация,

воздействующая на ноги сидящего человека и предплечья,

контактирующие с вибрирующими поверхностями рабочих столов, также

относится к локальной вибрации.

ПО НАПРАВЛЕНИЮ действия вибрацию подразделяют в соответствии

с направлением ортогональной системы координат X, У, Z. Для ОБЩЕЙ

вибрации:

ось Z

– вертикальная, перпендикулярная к опорной поверхности;

ось X

– горизонтальная от спины к груди;

ось У

– горизонтальная от правого плеча к левому.

Для ЛОКАЛЬНОЙ вибрации:

ось X

– параллельна оси места охвата источника вибрации (рукоятки,

рычаги управления, рулевое колесо; обрабатываемое изделие и

т.п.) или совпадает с осью места охвата источника;

ось Z

– лежит в плоскости, образованной осью Х

и направлением

подачи или приложения силы (или осью предплечья, когда сила

не прикладывается);

138

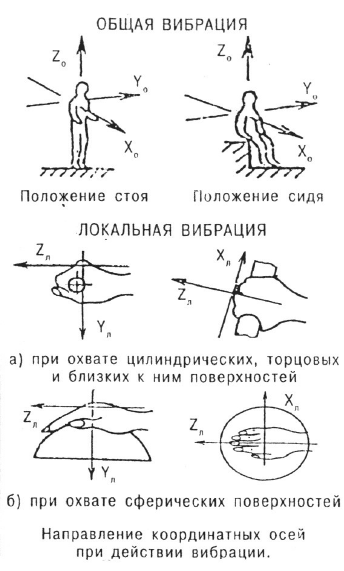

ось У

– направлена от ладони, т.е. перпендикулярна ладони (Рис. 1).

ИС

. 1. В

ИДЫ

ВИБРАЦИИ

По характеру спектра вибрации подразделяются на УЗКОПОЛОСНЫЕ

и ШИРОКОПОЛОСНЫЕ.

Контролируемые параметры узкополосной вибрации в одной 1/3

октавной полосе частот более чем на 15 дБ превышают значения в

соседних 1/3 октавных полосах.

Широкополосной считают вибрацию, параметры которой не

отвечают указанным требованиям и имеют непрерывный спектр шириной

более одной октавы.

По ЧАСТОТНОМУ составу вибрации подразделяют на низко-, средне-

и высокочастотные. Их параметры:

низкочастотные – 8-16 Гц для локальной

и 1-4 Гц для общей вибрации;

среднечастотные – 31,5-63 Гц для локальной

и 8-15 Гц для общей вибрации;

высокочастотные – 125-1000 Гц для локальной

и 31,5-63 Гц для общей вибрации.

По ВРЕМЕННЫМ характеристикам различают:

- ПОСТОЯННЫЕ вибрации, для которых величина виброскорости или

ускорения изменяется не более чем в 2 раза (на 6 дБ);

139

- НЕПОСТОЯННЫЕ, для которых величина виброскорости или

виброускорения изменяется не менее чем в 2 раза (6 дБ) за то же

время наблюдения.

Непостоянные вибрации подразделяются на КОЛЕБЛЮЩИЕСЯ во

времени (уровни виброскорости или виброускорения непрерывно

меняются во времени);

ПРЕРЫВИСТЫЕ (контакт оператора с вибрацией в процессе работы

прерывается, причем длительность интервалов, в течение которых имеет

место контакт, составляет более 1 с);

ИМПУЛЬСИВНЫЕ, состоящие из одного или нескольких вибрационных

воздействий (ударов) (каждый длительностью менее 1 с).

ИСТОЧНИК возникновения локальных вибраций: ручные машины,

органы ручного управления машинами и оборудованием;

обрабатываемые детали.

Наибольшее распространение получили такие ручные машины:

клепальные, отбойные молотки, перфораторы, трамбовки,

шлифовальные, дрели, бензо- и электропилы.

Разновидностью локальной вибрации является импульсная

вибрация, которую генерируют ручные машины одно- и редкоударного

действия, кузнечно-прессовое оборудование и т.д.

К импульсной локальной вибрации может быть отнесена вибрация,

состоящая из одиночных ударов или серий длительностью менее 1 с

каждое при частоте их следования менее 5,6 Гц.

Работа ручными инструментами вращательного действия требует

мышечных усилий разнообразного характера – от длительного

статического напряжения верхних конечностей и плечевого пояса

(шлифовальные машины) до частых мелких движений мышц, кисти и

предплечья (шлифовка стекол при ручной работе на станках).

Величина усилий зависит от выполняемой операции, квалификации

рабочего, твердости обрабатываемого изделия, режущих свойств

абразивного материала (таблица 1).

Таблица 1

Классификация вибросиловых характеристик ручных машин

№

п/п

Виды мышечной

нагрузки

Октавные

полосы с

максимальны

ми уровнями

вибрации, Гц

Сила

нажати

я, Н

Масса

максимал

ьная, Н

Примеры основных

видов ручных машин

Работа с

преобладанием

нагрузки на мышцы ног,

спины, пояса (общая

нагрузка)

До 31,5 200 100

Горные сверла,

перфораторы,

трамбовки,

пневматические

отбойные молотки

Работа с

преобладанием

нагрузки на мышцы

31,5-63 140 70

Пневматические

рубильные молотки,

бензопилы,

140

плечевого пояса и

плеча (региональная

нагрузка)

шлифовальные

машины

Работа с

преобладанием

нагрузки на мышцы

предплечья и кисти

(локальная нагрузка)

125 и выше 100 50

Пневматические

клепальные молотки,

полировальные

машины,

обрабатываемые

детали

По существующей классификации, на которой основывается

нормирование вибрации рабочих мест, общая вибрация подразделяется

на три категории: транспортную, транспортно-технологическую и

технологическую.

ТРАНСПОРТНАЯ (общая вибрация 1-й категории) воздействует на

человека на рабочих местах самоходных и прицепных машин,

транспортных средств при движении по местности и дорогам (с/х и

промышленные тракторы, комбайны, грузовые автомобили (в том числе

тягачи, грейдеры, катки)), снегоочистители, горно-шахтный рельсовый

транспорт.

ТРАНСПОРТНО-ТЕХНОЛОГИЧЕСКАЯ (общая вибрация 2-й категории)

воздействует на человека на рабочих местах машин, перемещающихся

по специально подготовленной поверхности производственных

помещений, промышленных площадок, горных выработок (экскаваторы,

краны, горные комбайны, путевые машины, бетоноукладчики, напольный

производственный транспорт).

ТЕХНОЛОГИЧЕСКАЯ вибрация (общая вибрация 3-й категории)

воздействует на человека на рабочих местах стационарных машин

(станки металло- и деревообрабатывающие, кузнечно-прессовое

оборудование, литейные машины, стационарные электрические

установки, насосные агрегаты и вентиляторы, буровые станки, с/х

сушилки).

Общую вибрацию 3-й категории по месту действия подразделяют

на:

- на постоянных рабочих местах производственных помещений;

- на рабочих местах на складах, в столовых, бытовых, дежурных и других

производственных помещениях, где нет машин, генерирующих

вибрацию;

- на рабочих местах в помещениях администрации, КБ, лабораторий,

учебных пунктов, вычислительных центров, здравпунктов и других

помещений для работников умственного труда.

При воздействии общей вибрации различных параметров имеет

место различная степень выраженности изменений в центральной

141

нервной системе, сердечно-сосудистой системе, обменных процессах,

вестибулярном аппарате.

Данные по заболеваемости вибрационной болезнью среди

основных виброопасных профессий за последнее время представлены в

таблице 2.

142

Таблица 2

ПОКАЗАТЕЛИ ЗАБОЛЕВАЕМОСТИ ВИБРАЦИОННОЙ БОЛЕЗНЬЮ

В ОСНОВНЫХ ВИБРООПАСных профессиях

Профессиональная

группа

Коэффициент заболеваемости в

виброопасных профессиях

(на 1000 чел.)

Средний срок развития

вибрационной болезни,

годы

Обрубщик литья 5,4 10,8±0,3

Наждачник 2,6 12,1±0,7

Вальщик леса 4,0 14,4±0,4

Шлифовщик 0,5 14,5±0,6

Заточник 3,9 14,7±1,0

Слесарь механосборочных работ 0,3 16,8±0,6

Стерженщик 0,5 17,4±1,2

Горнорабочий очистного забоя 2,2 17,8±0,5

Бурильщик 5,9 17,9±0,8

Проходчик (телескопы) 23,4 17,9±0,9

Проходчик (электросверла) 1,3 18,1±1,4

Клепальщик 0,2 20,1±1,2

Формовщик 1,0 18,2±0,8

НОРМАТИВНЫЕ ОСНОВЫ АТТЕСТАЦИИ РАБОЧИХ МЕСТ

ПО ВИБРАЦИОННОМУ ФАКТОРУ

«Санитарные нормы. Производственная вибрация, вибрация в

помещениях жилых и общественных зданий» СН 2.2.4/2.1.8.566-96

устанавливают:

- классификацию вибрации;

- методы гигиенической оценки вибрации;

- нормируемые параметры вибрации и их предельно допустимые

значения.

Гигиеническая оценка постоянной и непостоянной вибрации,

воздействующей на человека, должна проводиться следующими

методами:

- частотным (спектральным) анализом нормируемого параметра;

- интегральной оценкой по частоте нормируемого параметра;

- интегральной оценкой с учетом времени вибрационного воздействия по

эквивалентному (по энергии) уровню нормируемого параметра.

Нормируемый диапазон частот устанавливается:

1) для локальной вибрации в виде октавных полос со

среднегеометрическими частотами 8; 16; 31,5; 63; 125; 250; 500; 1000

Гц;

2) для общей вибрации в виде октавных или 1/3 октавных полосах со

среднегеометрическими частотами 0,8; 1; 1,25; 1,6; 2,0; 2,5; 3,15; 4,0;

5,0; 6,3; 8,0; 10,0; 12,5; 16,0; 20,0; 25,0; 31,5; 40,0; 50,0; 63,0; 80,0 Гц.

При частотном (спектральном) анализе нормируемыми

параметрами являются средние квадратические значения виброскорости

143

(v) и виброускорения (а) или логарифмические уровни (L

), измеряемые

в 1/1 и 1/3 октавных полосах частот.

Логарифмические уровни виброскорости (L

), дБ, определяют по

формуле:

105









(1)

где v – среднее квадратическое значение виброскорости, м/с;

105





- опорное значение виброускорения, м/с

Соотношение между логарифмическими уровнями виброскорости,

дБ, и ее значениями в метрах в секунду приведены в таблице 3.

Логарифмические уровни виброускорения (L

), дБ, определяют по

формуле:

101







gL 

(2)

где а – среднее квадратическое значение виброускорения, м/с

;

101





- опорное значение виброускорения, м/с

Соотношение между логарифмическими уровнями виброускорения,

дБ, и его значениями в м/с

приведены в таблице 4.

При интегральной оценке по частоте нормируемым параметром

является корректированное значение виброскорости и виброускорения

(U) или их логарифмические уровни (L

), измеряемые с помощью

корректирующих фильтров или вычисляемые по формулам:







)(

(3)

или









iLL

)(1.0

1010

(4)

где

uii

- среднее квадратическое значение виброскорости или

виброускорения (или их логарифмические уровни) в

i

й частотной

полосе;

n – число частотных полос (1/3 или 1/1 октав) в нормируемом

частотном диапазоне;

Таблица 3

Соотношение между логарифмическими уровнями виброскорости, дБ,

и ее значениями, м/с

Десятки

Дб

Единицы, Дб

0 1 2 3 4 5 6 7 8 9

50 1,610

-5

1,810

2,010

2,210

2,510

2,810

3,210

3,510

4,010

4,510

60 5,010

-5

5,610

6,310

7,110

7,910

8,910

1,010

1,110

1,310

1,410

70 1,610

-4

1,810

2,010

2,210

2,510

2,810

3,210

3,510

4,010

4,510

80 5,010

-4

5,610

6,310

7,110

7,910

8,910

1,010

1,110

1,310

1,410

90 1,610

-3

1,810

2,010

2,210

2,510

2,810

3,210

3,510

4,010

4,510

144
