Сельскохозяйственные потребители делятся на осветительно-

бытовую нагрузку, производственную нагрузку, общественно-

коммунальную и прочую нагрузку. Состав производственных

потребителей зависит от основного направления развития

сельского хозяйства в данном районе. Выделяют зерновое

хозяйство, мясо-молочное животноводство, льноводство и т.д.

PDF создан испытательной версией pdfFactory Pro www.pdffactory.com

Структура систем электроснабжения.

Основные требования к системам электроснабжения:

надежность электроснабжения, безопасность, экологичность,

экономичность, учет технологических особенностей.

Система электроснабжения многоступенчата и иерархична.

Выделяют следующие уровни:

отдельный электроприемник (первый уровень),

распределительный щит напряжением до 1 кВ переменного

тока и до 1,5 кВ постоянного тока (второй уровень),

шины низкого напряжения трансформаторной подстанции 6-

10/0,4 кВ (третий уровень),

шины распределительной подстанции (четвертый уровень),

шины ГПП или ПГВ (пятый уровень),

границы раздела балансовой принадлежности предприятия и

электроснабжающей организации (ЭСО) (шестой уровень).

PDF создан испытательной версией pdfFactory Pro www.pdffactory.com

Системы электроснабжения делят на системы внешнего и

внутреннего электроснабжения.

В свою очередь системы внутреннего электроснабжения

делятся на высоковольтные и низковольтные.

Система внешнего электроснабжения включает в себя

источники питания, пункт приема электроэнергии и питающие

линии(линии связи).

Система внутреннего электроснабжения включает шины НН

пунктов приема электроэнергии (6-10 кВ как правило), РП, КТП,

кабельные линии и (или) токопроводы, (высоковольтная), шины НН

КТП, шинопроводы, распределительные щиты и шкафы, кабели и

провода, электропривод электроприемника (низковольтная).

Системы электроснабжения делятся на одноступенчатые (нет

РП) и двухступенчатые (есть РП).

PDF создан испытательной версией pdfFactory Pro www.pdffactory.com

Внешнее электроснабжение.

Система электроснабжения состоит из источников питания и

линий электропередачи, осуществляющих передачу

электроэнергии к предприятию, коммунальных,

распределительных и преобразовательных подстанций и

связывающих их кабелей и ВЛ, токопроводов, обеспечивающих на

требуемом уровне подвод электроэнергии к ее потребителям.

При построении электроснабжения необходимо учитывать

ряд специфических особенностей:

наличие электроприемников особой группы I категории;

наличие электроприемников с резкопеременным графиком

электрических нагрузок;

режимы работы наиболее ответственных агрегатов;

требования технологии, недоучет которых может привести

либо к недостаточному, либо к излишнему резервированию.

Источники питания и пункты приема электроэнергии.

Основными источниками питания являются электростанции и

сети электрических компаний.

Сооружения собственных ТЭЦ целесообразно на

предприятиях со значительным теплопотреблением или при

значительной удаленности ЭЭС, ее недостаточной мощности или

PDF создан испытательной версией pdfFactory Pro www.pdffactory.com

при наличии групп электроприемников, требующих высокой

бесперебойности питания.

Независимым источником питания группы

электроприемников является источник питания, на котором

сохраняется напряжение при исчезновении его на других

источниках питания (ИП) этой группы ЭП.

При этом напряжение данного ИП должно быть в пределах,

установленных для устойчивой работы ЭП в условиях

послеаварийного режима.

Пунктом приема электроэнергии называется

электроустановка, служащая для приема и распределения, или

преобразования и распределения) ее между ЭП предприятия

непосредственно или через другие электроприемники.

Число, тип пунктов приема зависят от мощности,

потребляемой предприятием, от характера размещения

электрических нагрузок на его территории. К пунктам приема

относятся ГПП, УРП, ПГВ, ЦРП, РП, ТП.

Схемы внешнего электроснабжения.

Главные принципы построения схем электроснабжения:

- максимальное приближение источника ВН к

электроустановкам потребителей;

- отказ от холодного резерва;

- глубокое секционирование всех звеньев системы;

- выбор в качестве основного режима работы раздельную

работу линий, трансформаторов;

- использование допустимой перегрузки элементов сети в

послеаварийном режиме.

PDF создан испытательной версией pdfFactory Pro www.pdffactory.com

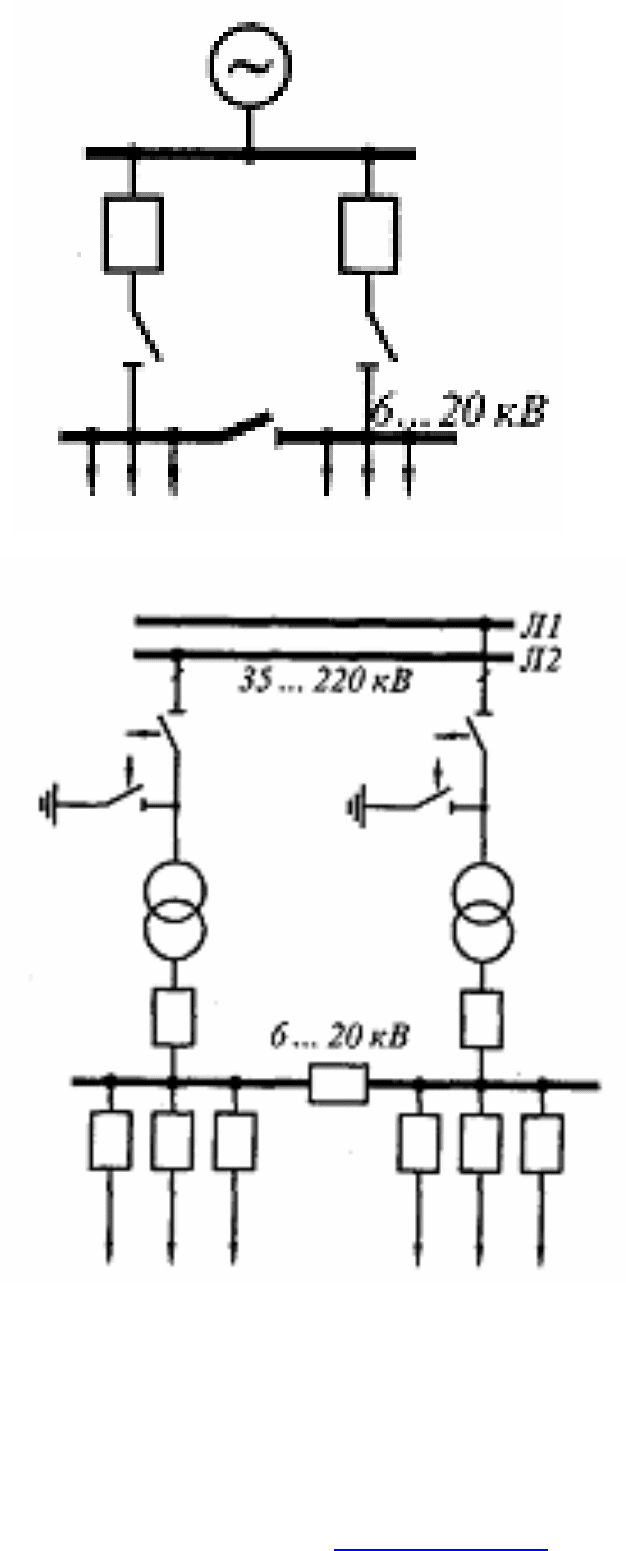

Различают два принципиальных случая подключения

предприятия к энергосистеме: подключение к ПС или ГРУ ТЭЦ;

подключение к ЛЭП.

Присоединение к ЛЭП определяется топологией сети.

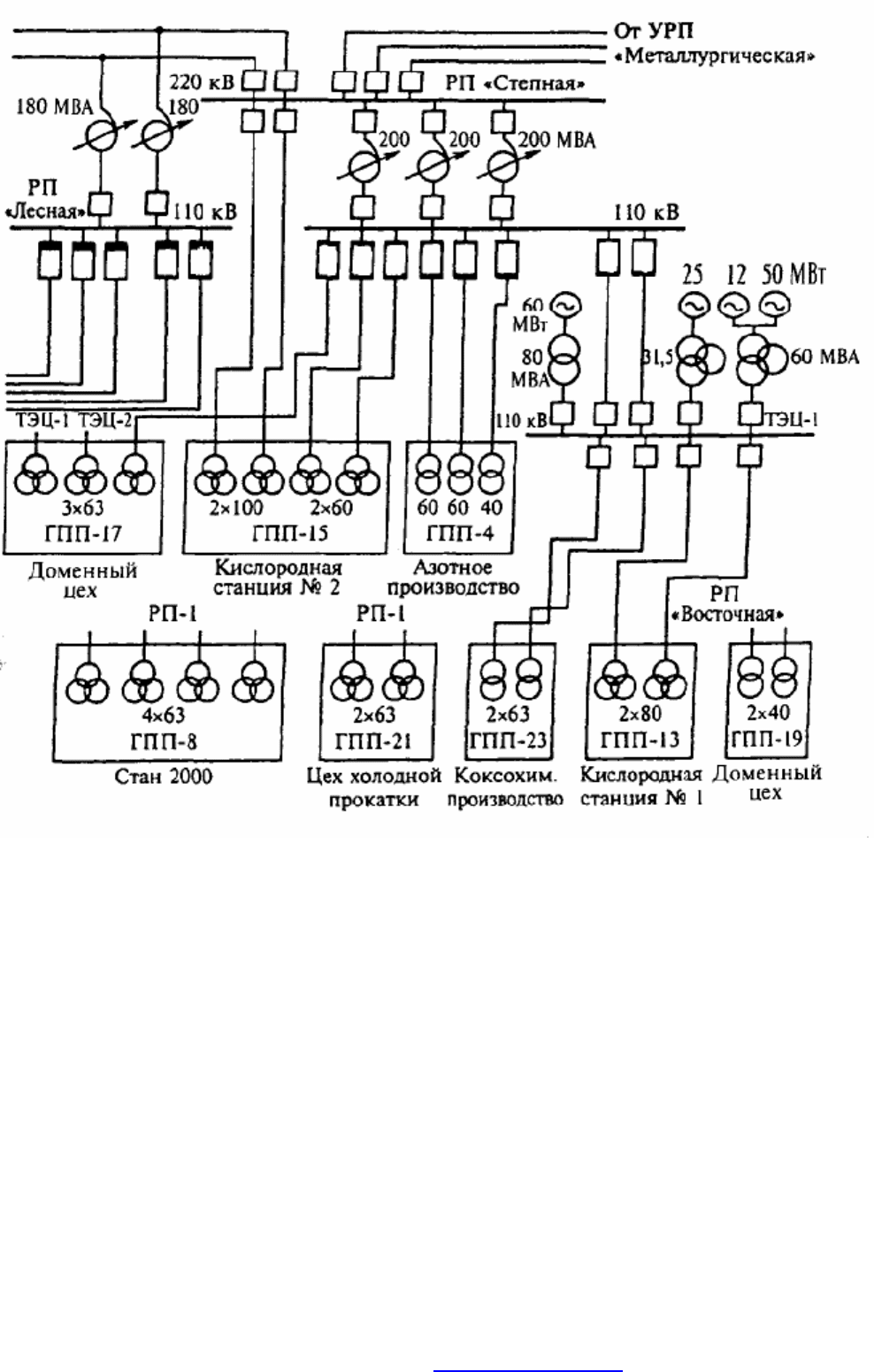

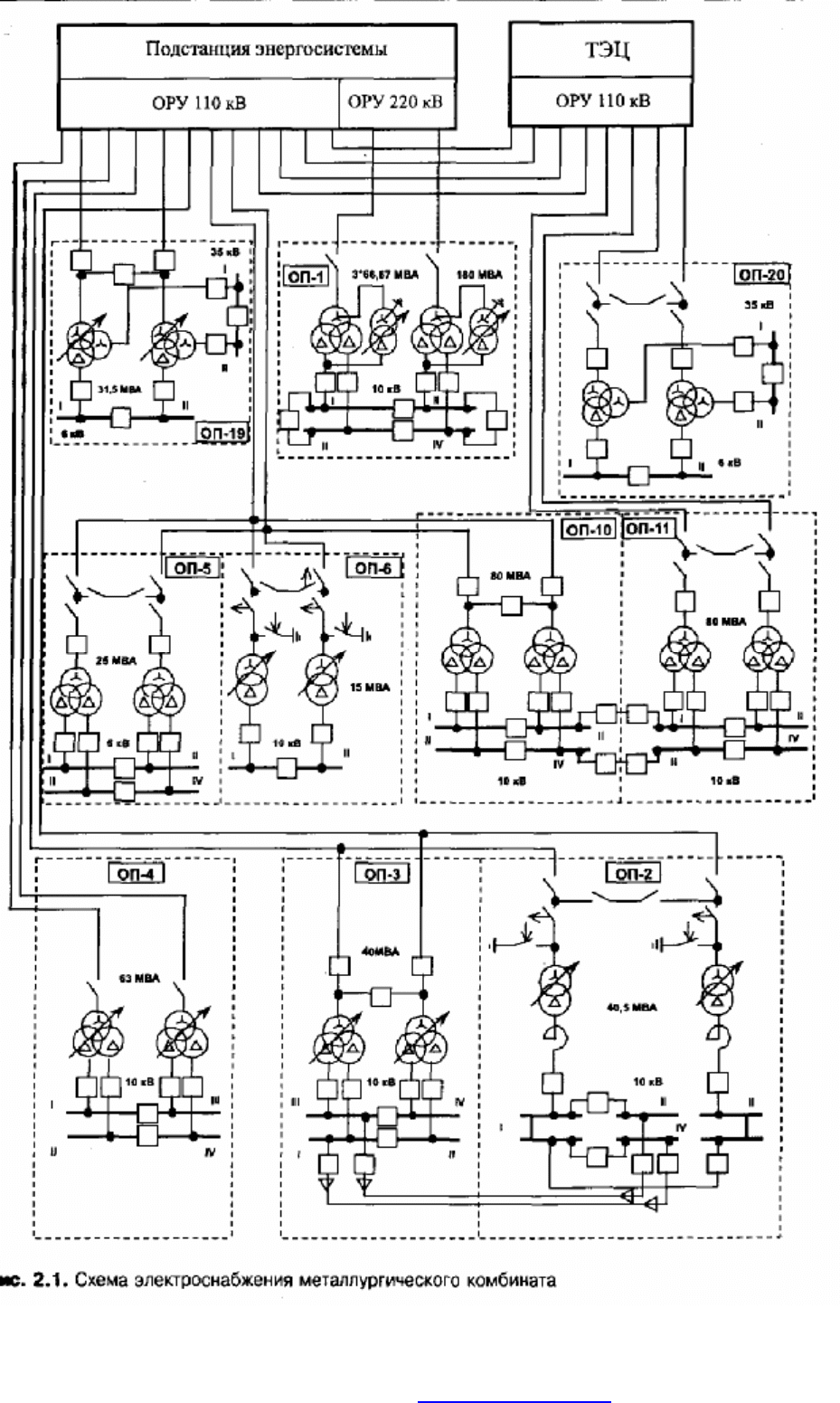

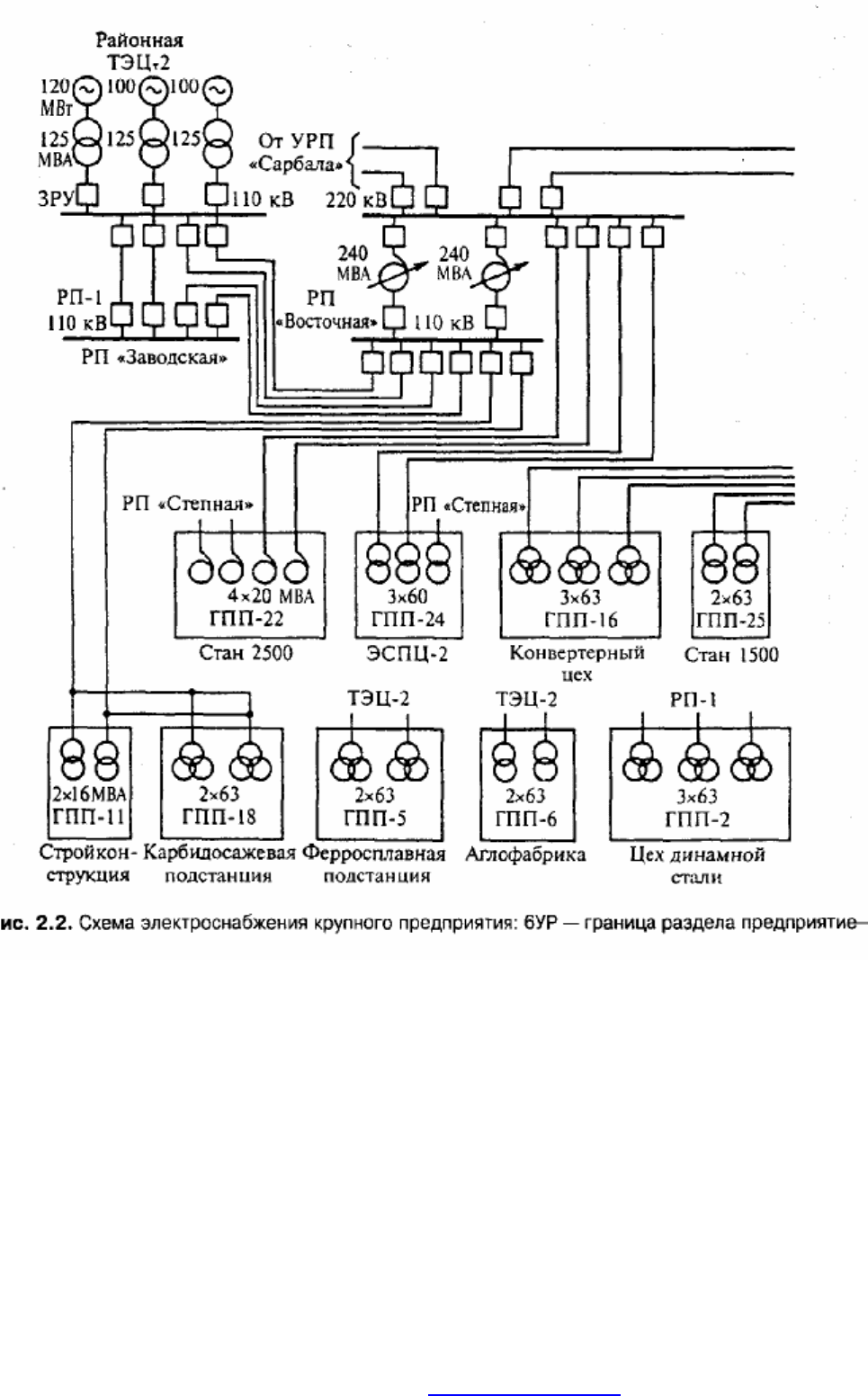

Характерные схемы электроснабжения предприятий при

питании:

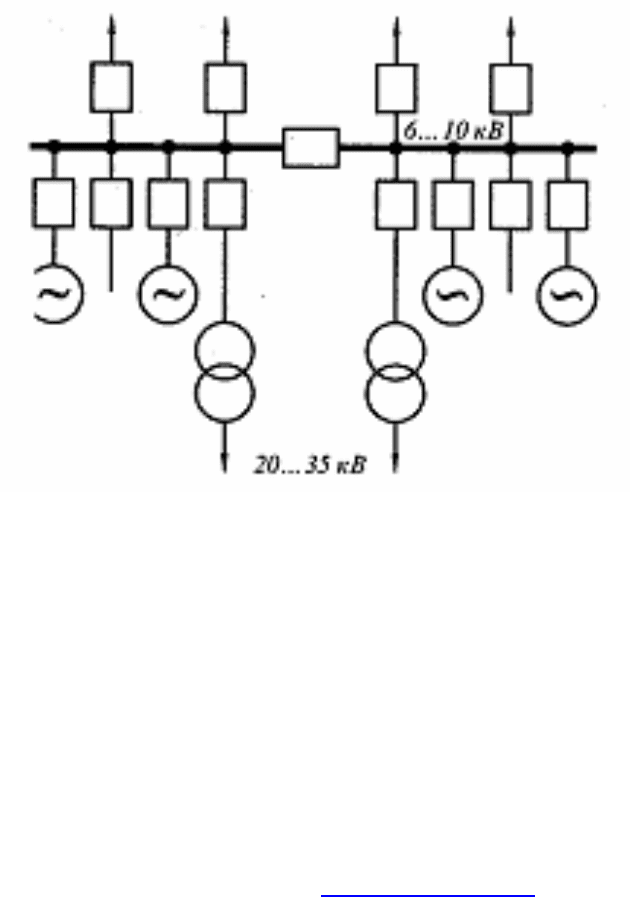

а) только от собственных ТЭЦ;

б) только от энергосистемы;

в) от энергосистемы и от собственных ТЭЦ.
