Савина Н.В. Системы электроснабжения

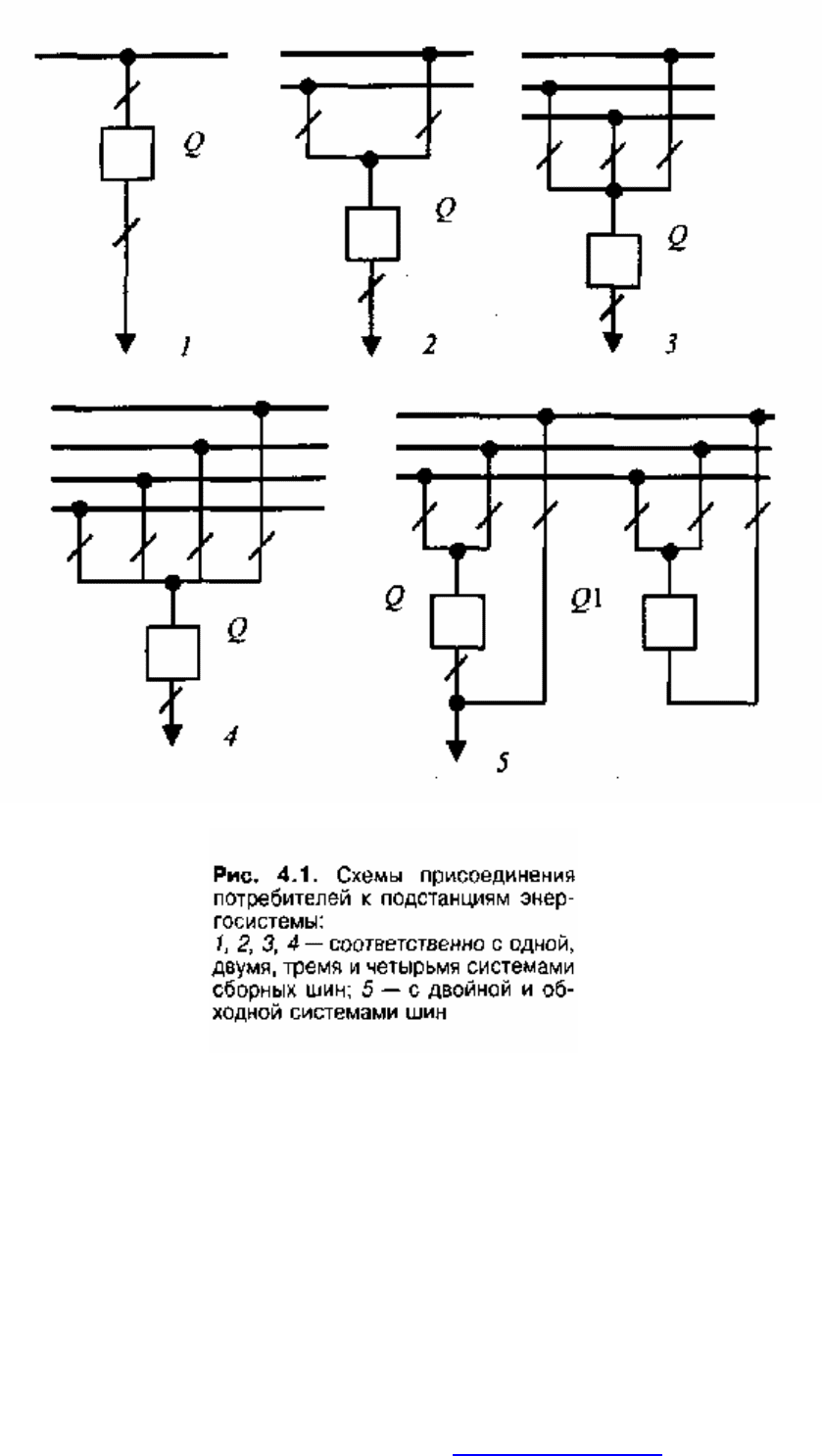

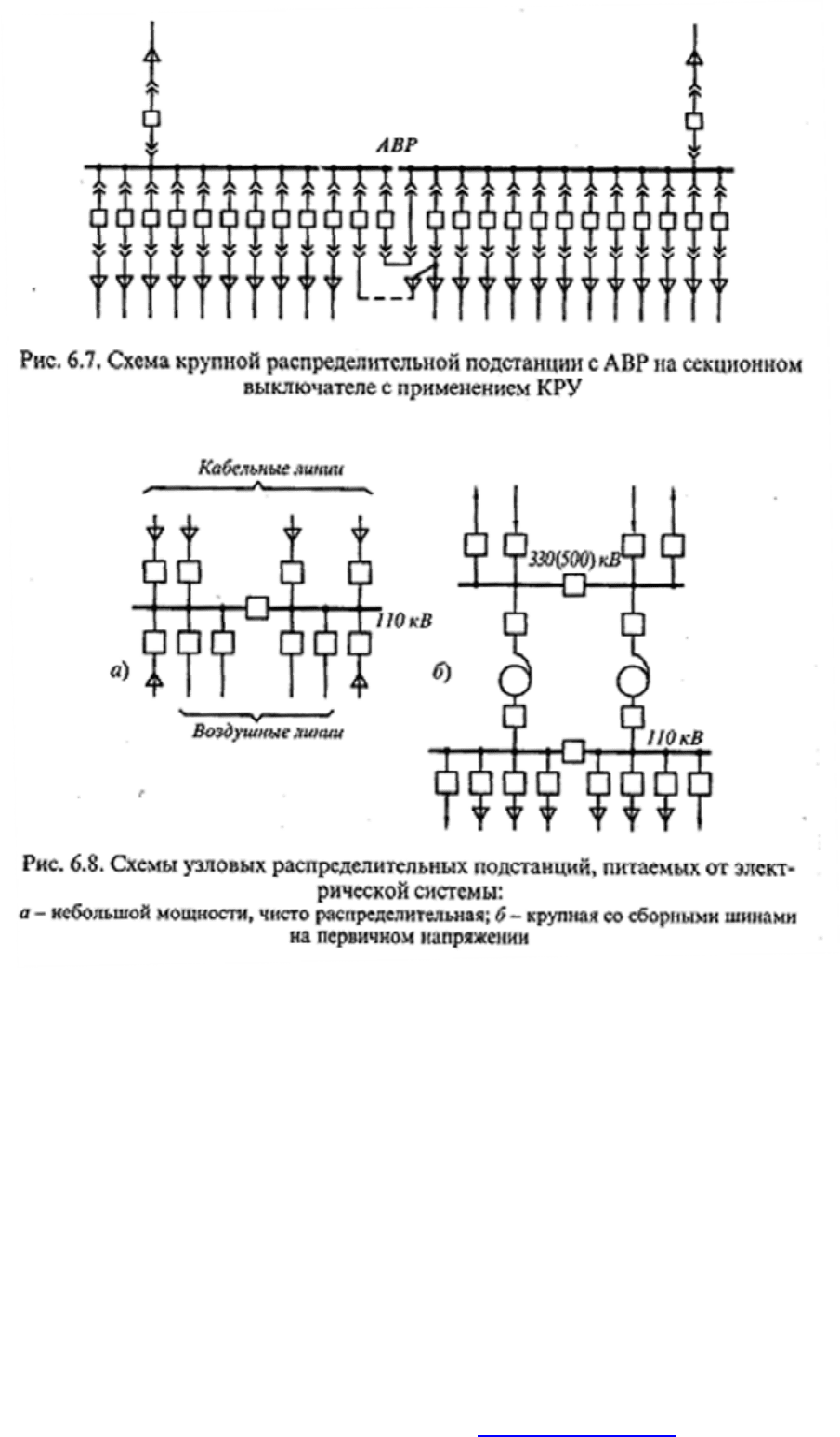

Подключение к шинам подстанций энергосистемы

PDF создан испытательной версией pdfFactory Pro www.pdffactory.com

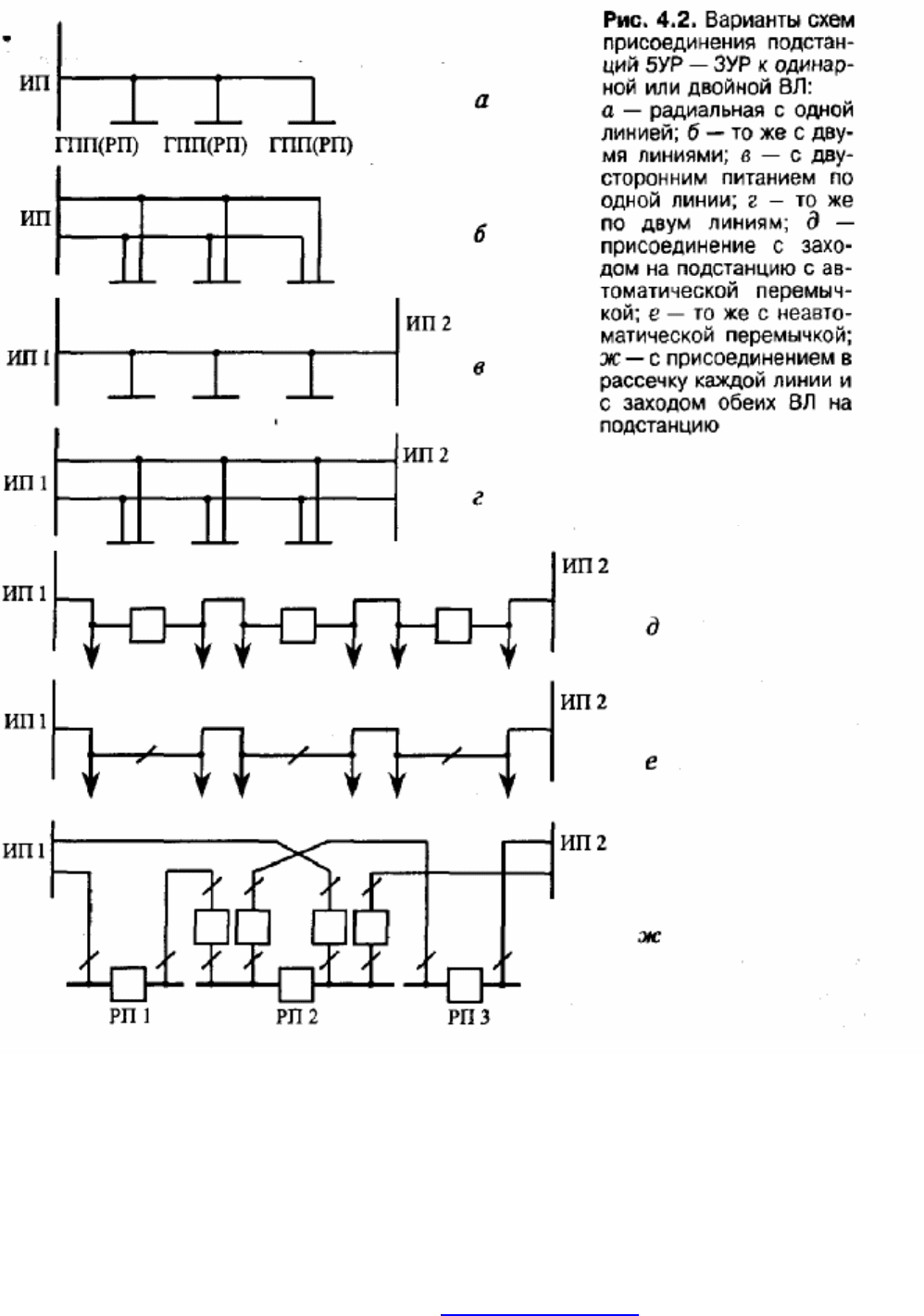

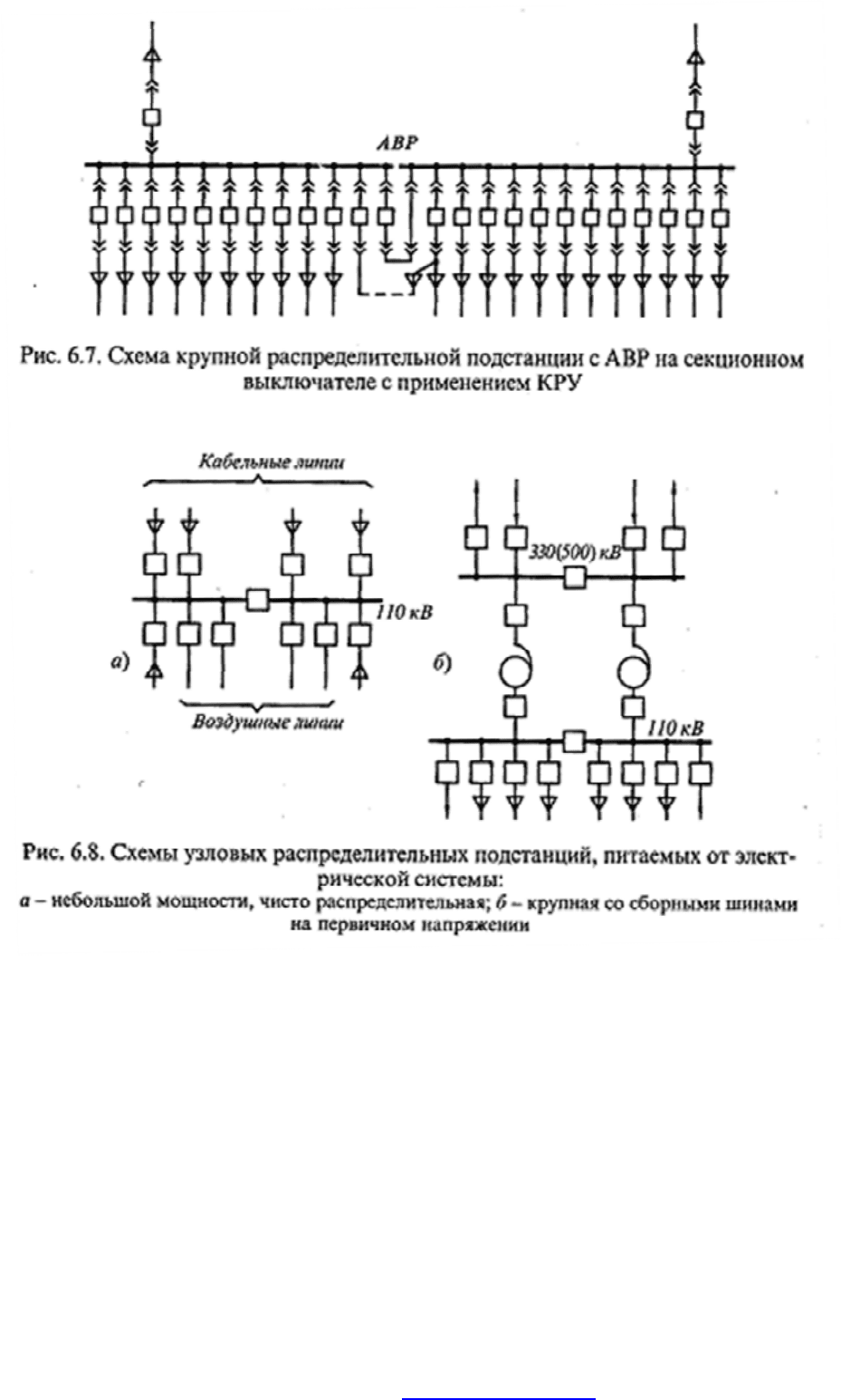

Подключение к линиям

PDF создан испытательной версией pdfFactory Pro www.pdffactory.com

Глубокие вводы.

Глубоким вводом называется система электроснабжения с

максимально возможным приближением высшего напряжения

(35-330 кВ) к электроустановкам потребителей при минимальном

числе ступеней промежуточной трансформации.

Линии глубокого ввода выполняются радиальными и

магистральными схемами.

Преимущества глубоких вводов:

- отпадает необходимость в промежуточных РП;

- резко сокращается распределительная сеть, напряжением 10

(6) кВ;

- снижаются рабочие, емкостные токи, токи короткого

замыкания на вторичном напряжении;

- значительно облегчается задача регулирования напряжения;

- ПГВ выполняются по простым схемам.

Существуют магистральные глубокие вводы и радиальные

глубокие вводы.

PDF создан испытательной версией pdfFactory Pro www.pdffactory.com

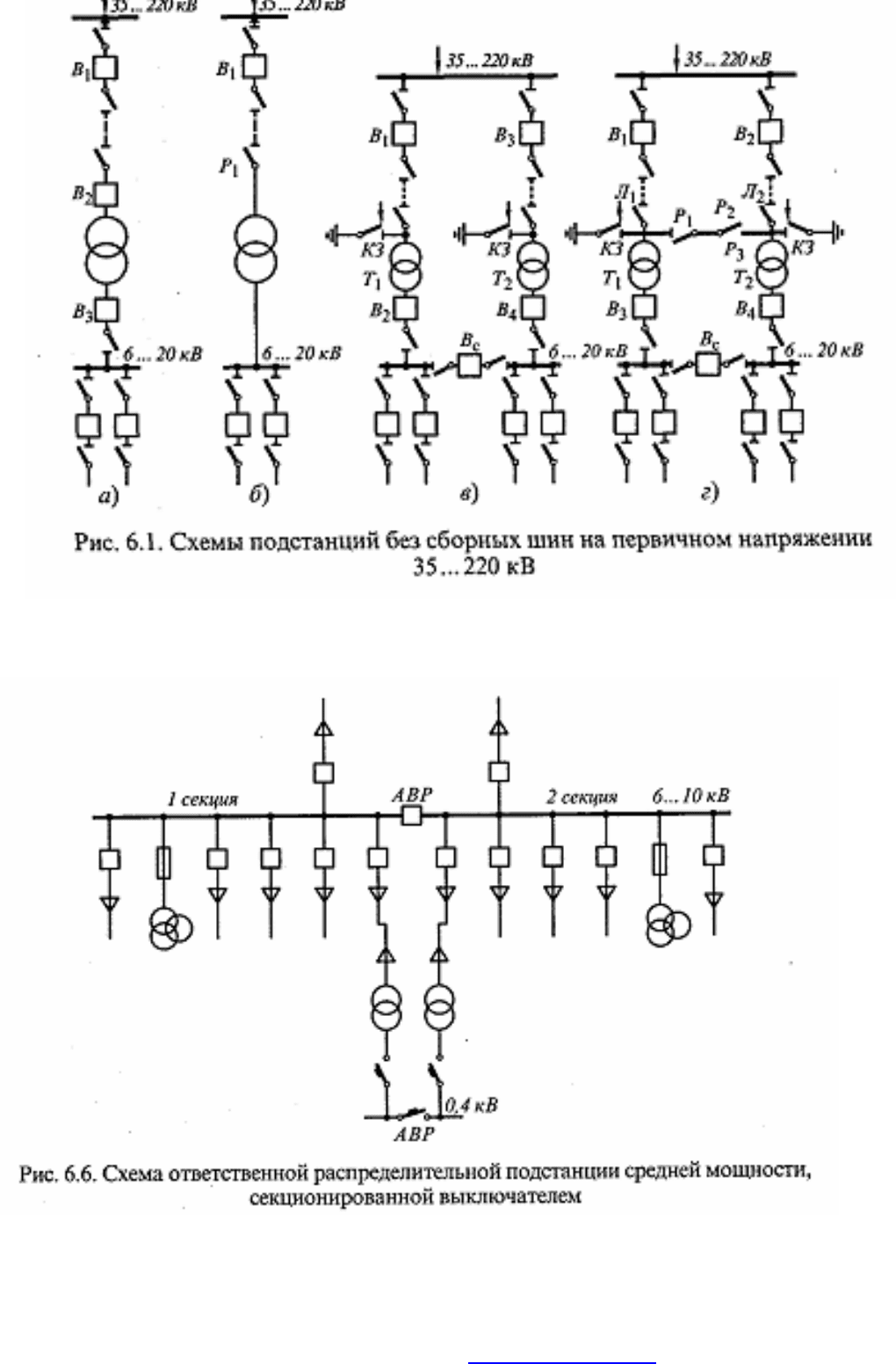

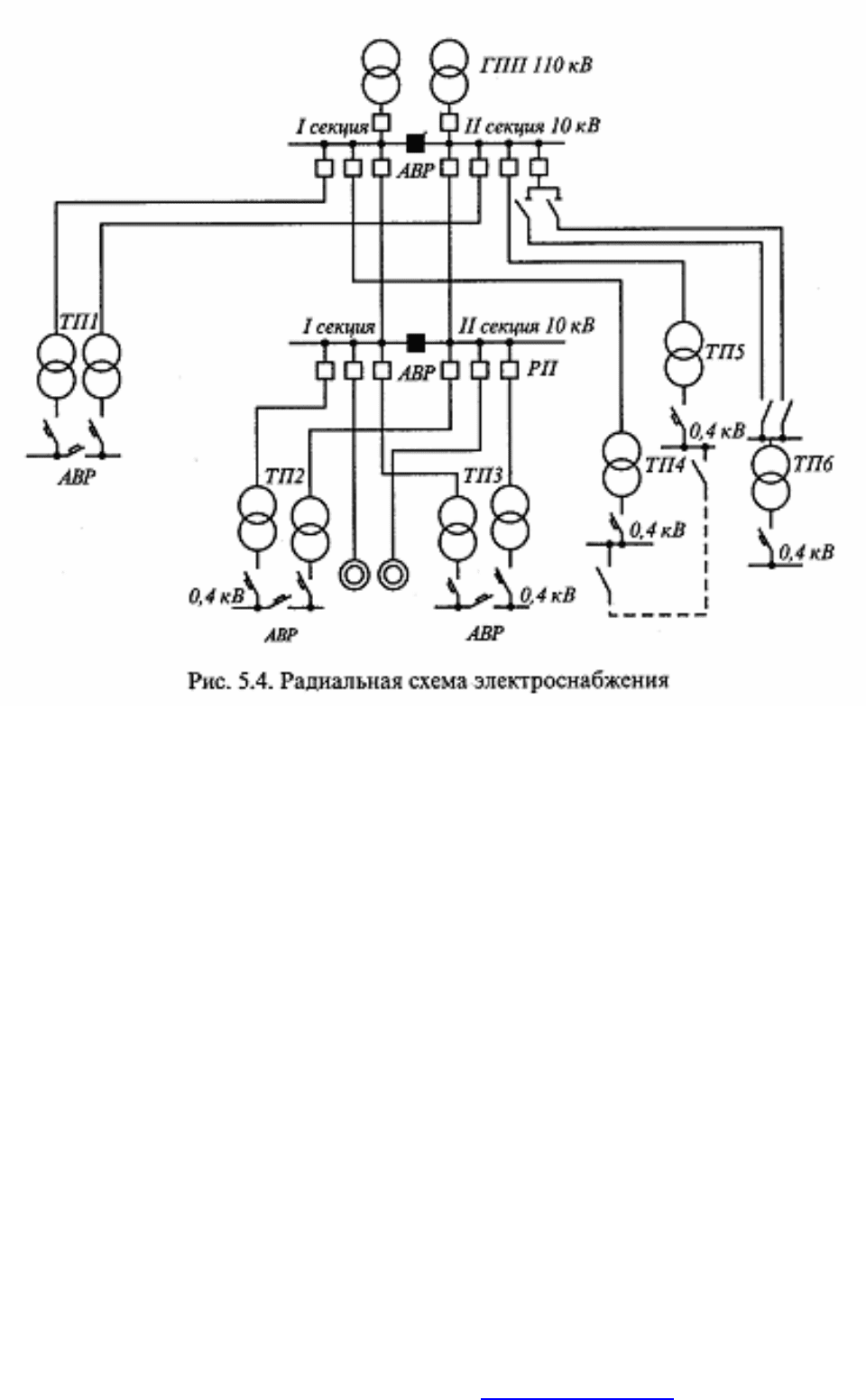

Внутреннее электроснабжение.

Внутреннее электроснабжение делится на высоковольтное и

низковольтное.

Элементами схем высоковольтного электроснабжения

являются: ТП 10 (6)/0,4 кВ; РП; кабельные сети, токопроводы

напряжением выше 1 кВ.

Элементами схем низковольтного электроснабжения

являются: цеховые кабельные сети, магистральные и

распределительные шинопроводы, проводка, распределительные

щиты, шкафы, шинные пункты, распределительные ящики.

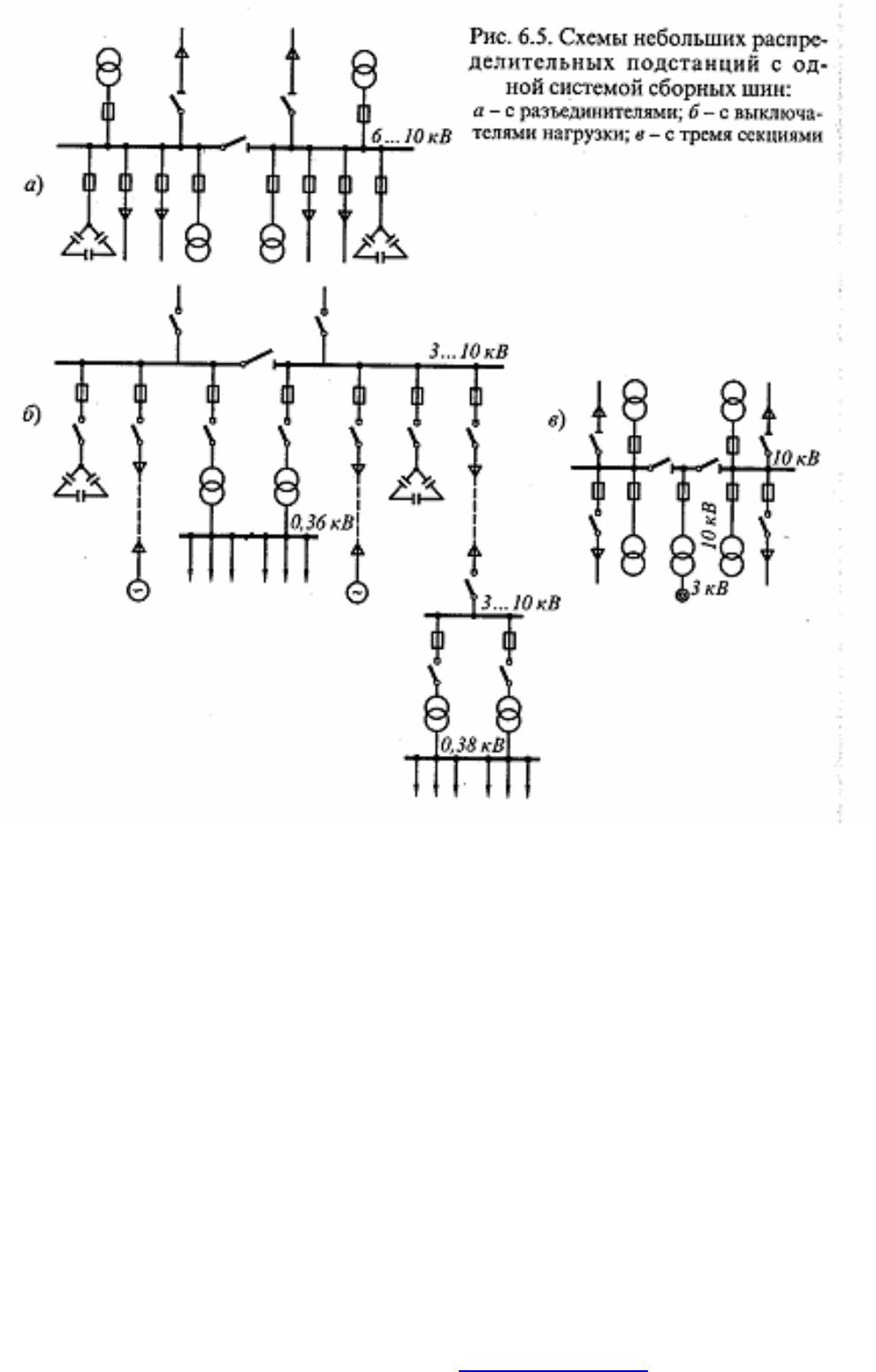

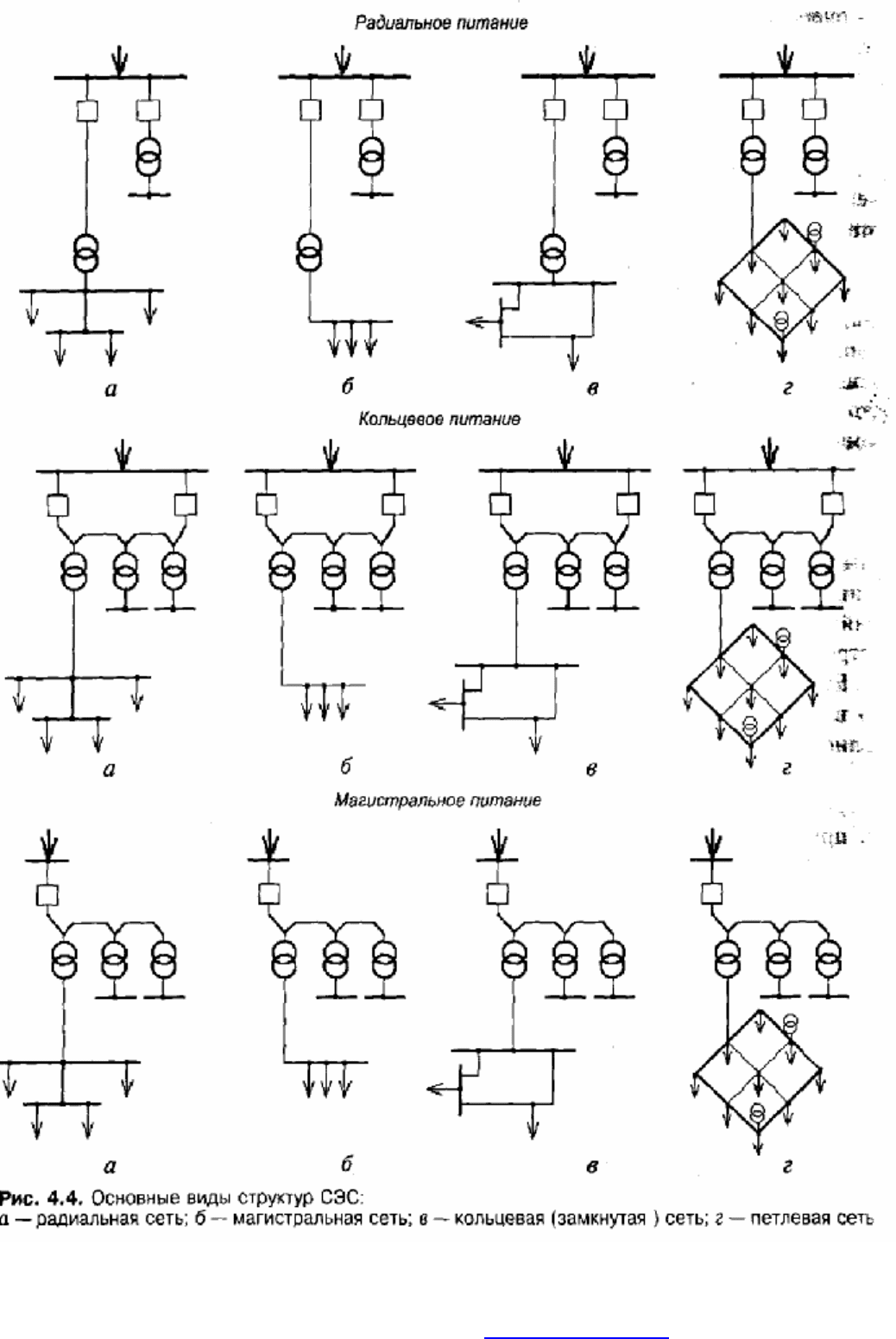

Типы схем электроснабжения: магистральные, радиальные и

смешанные схемы внутреннего электроснабжения,

одноступенчатые и двухступенчатые.

PDF создан испытательной версией pdfFactory Pro www.pdffactory.com

Магистральные схемы применяются в тех случаях, когда

потребителей много и радиальные схемы нецелесообразны из-за

большого числа звеньев коммутации. Число силовых

трансформаторов, подключенных к одной магистрали, зависит от

их мощности и требований по надежности.

Обычно к магистрали подключается два-три трансформатора

при мощности одного трансформатора ≥ 1000кВА, пять-шесть, если

мощности одного ≤ 630 кВА.
