Савина Н.В. Системы электроснабжения

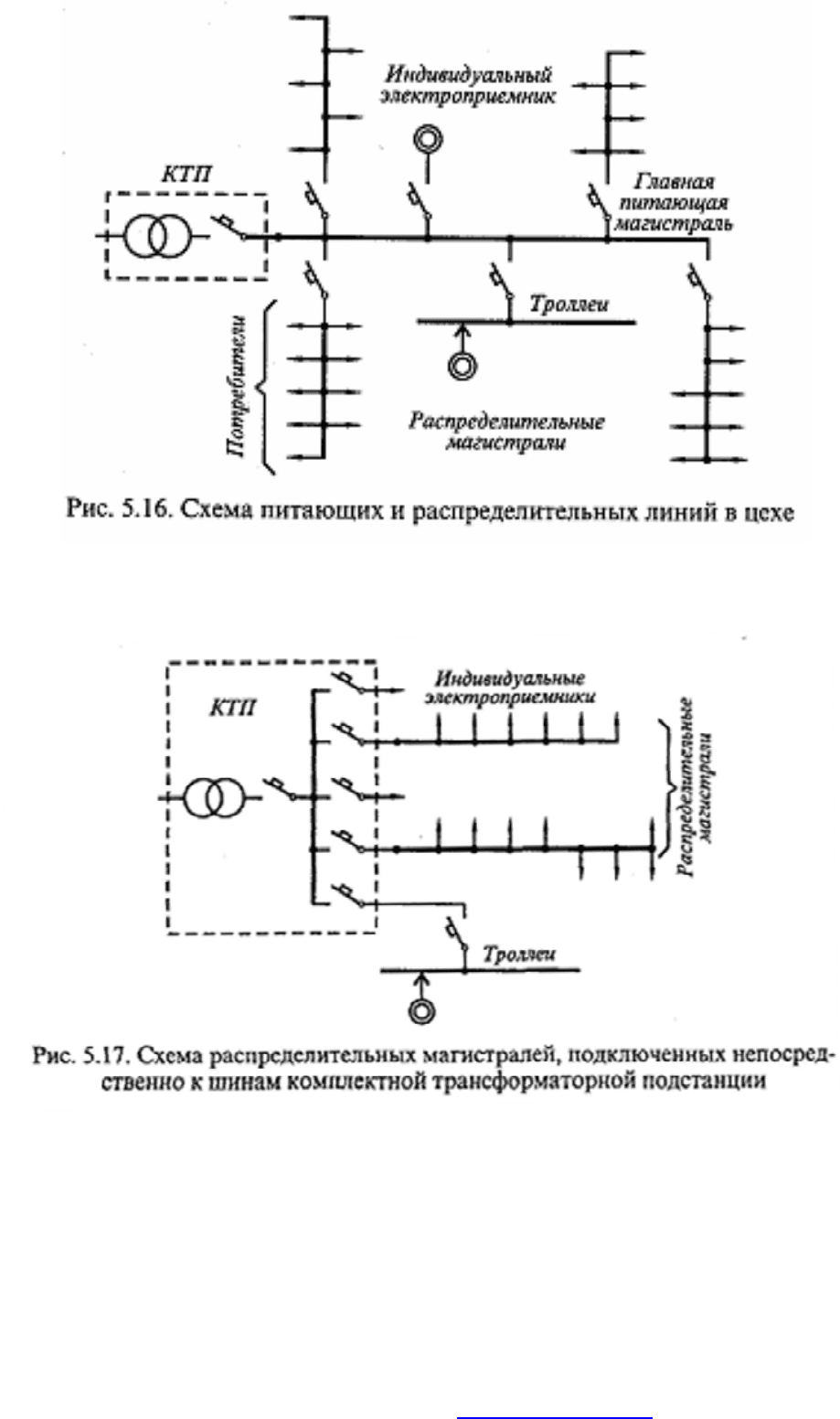

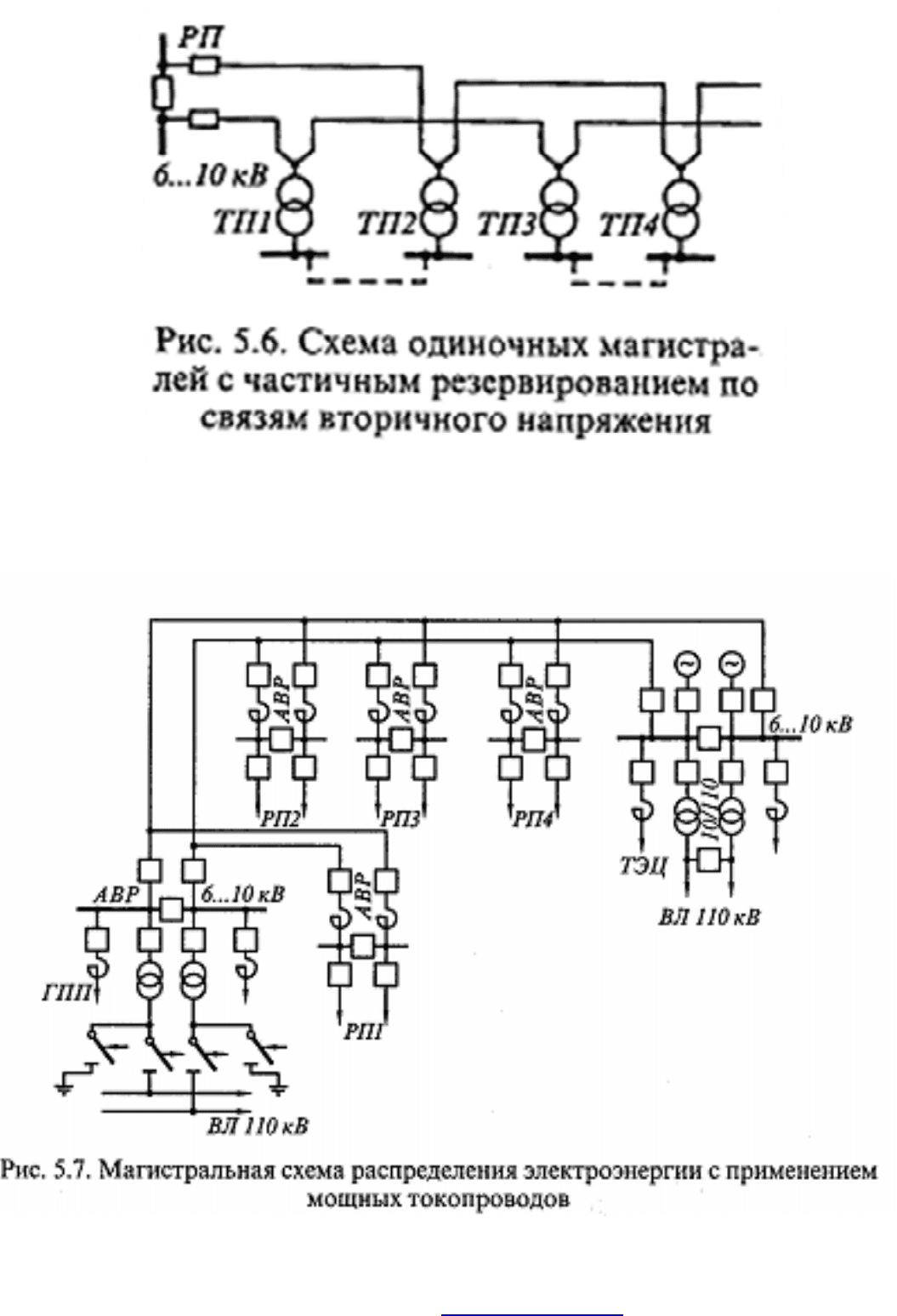

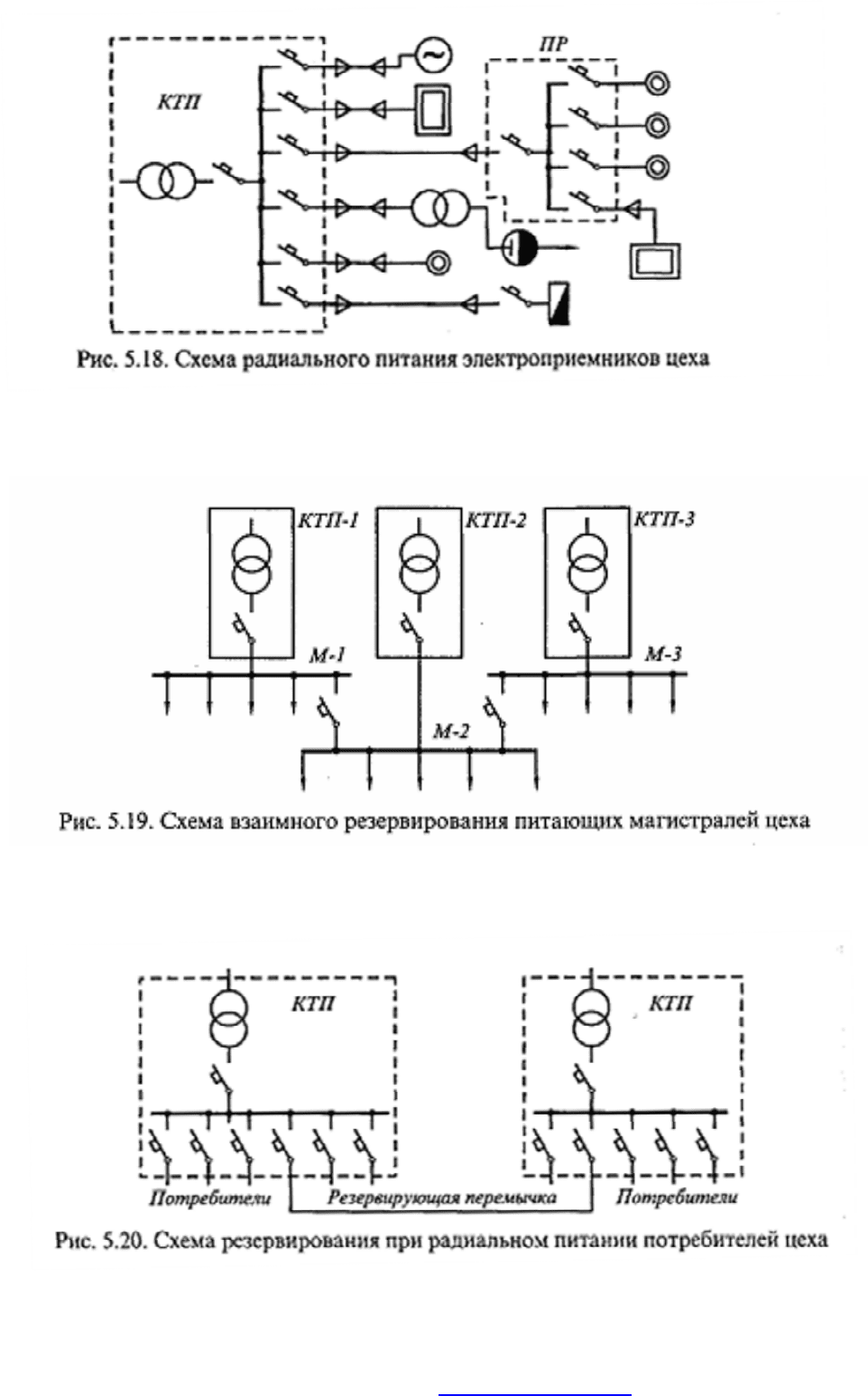

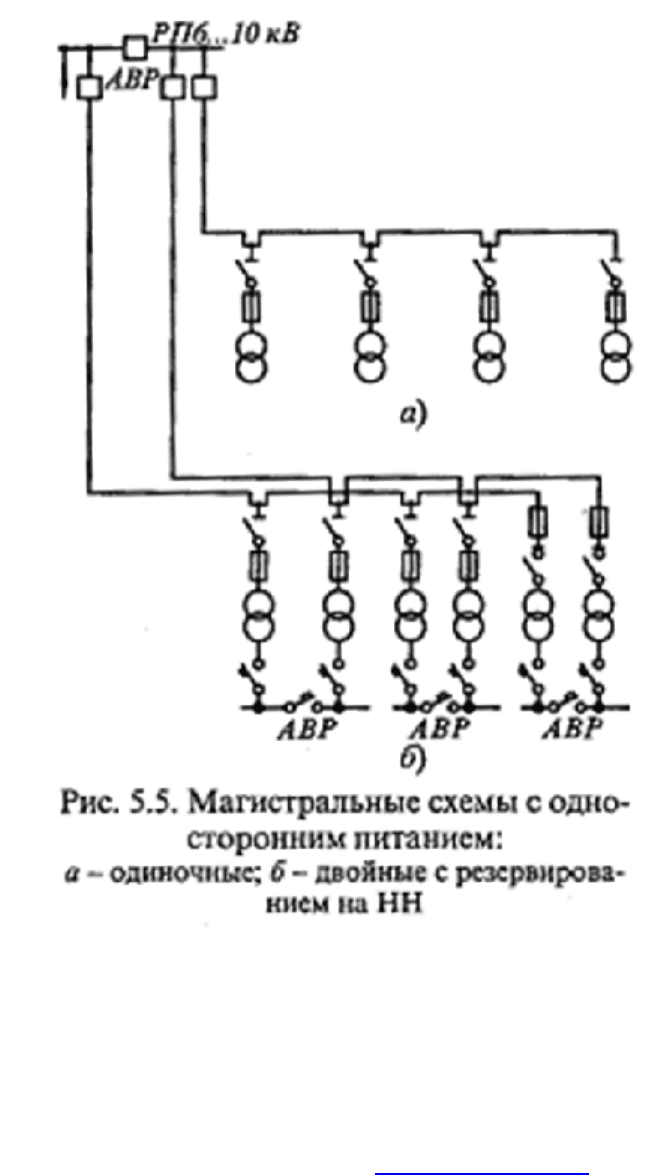

Магистральные схемы делятся на одиночные, двойные,

кольцевые.

Сквозные магистрали предусматривают глухие

присоединения на входе и выходе магистрали без установки

выключателей и предохранителей на вводе трансформаторных

подстанций.

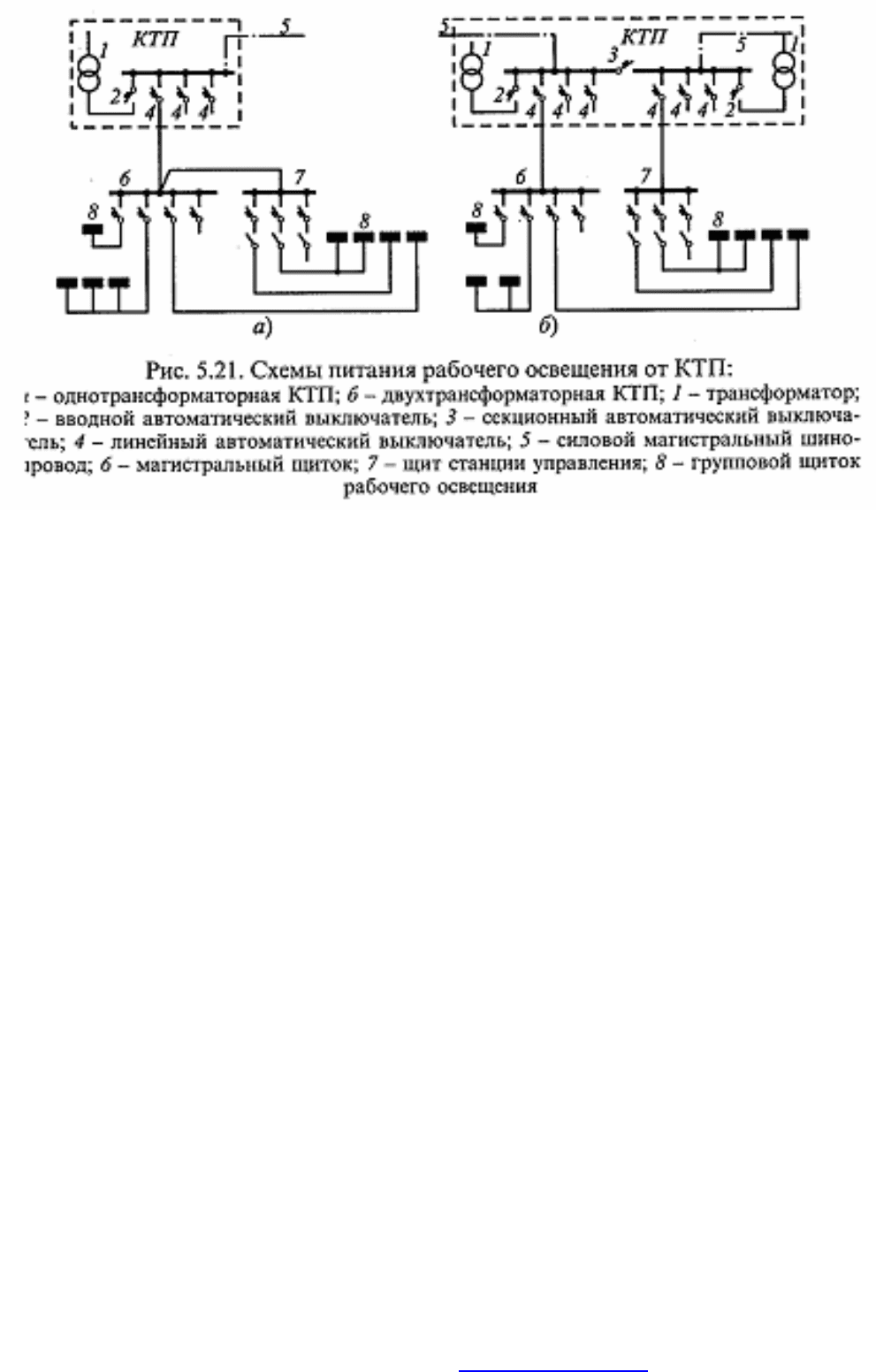

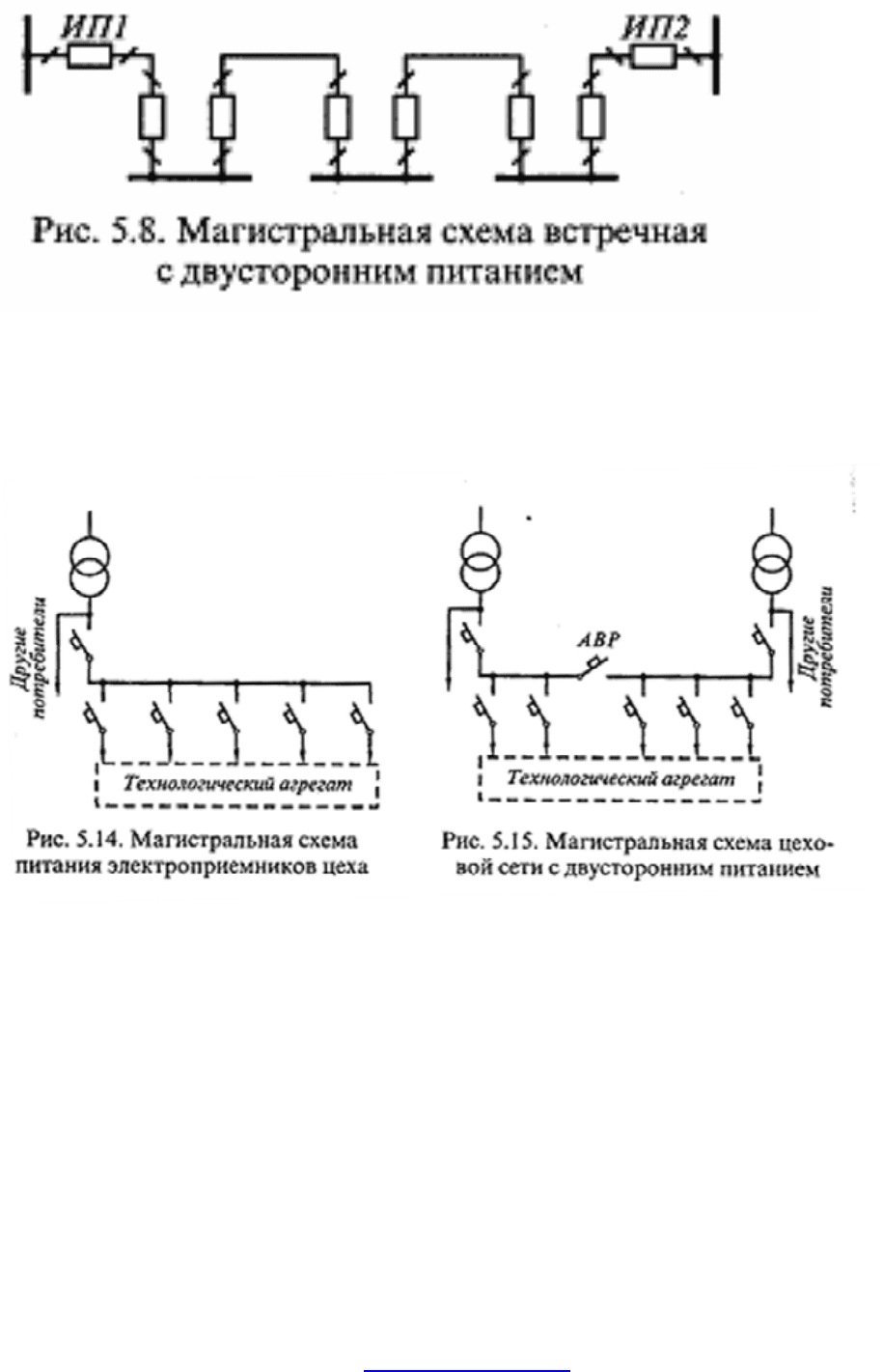

Также бывают встречные магистрали.

PDF создан испытательной версией pdfFactory Pro www.pdffactory.com

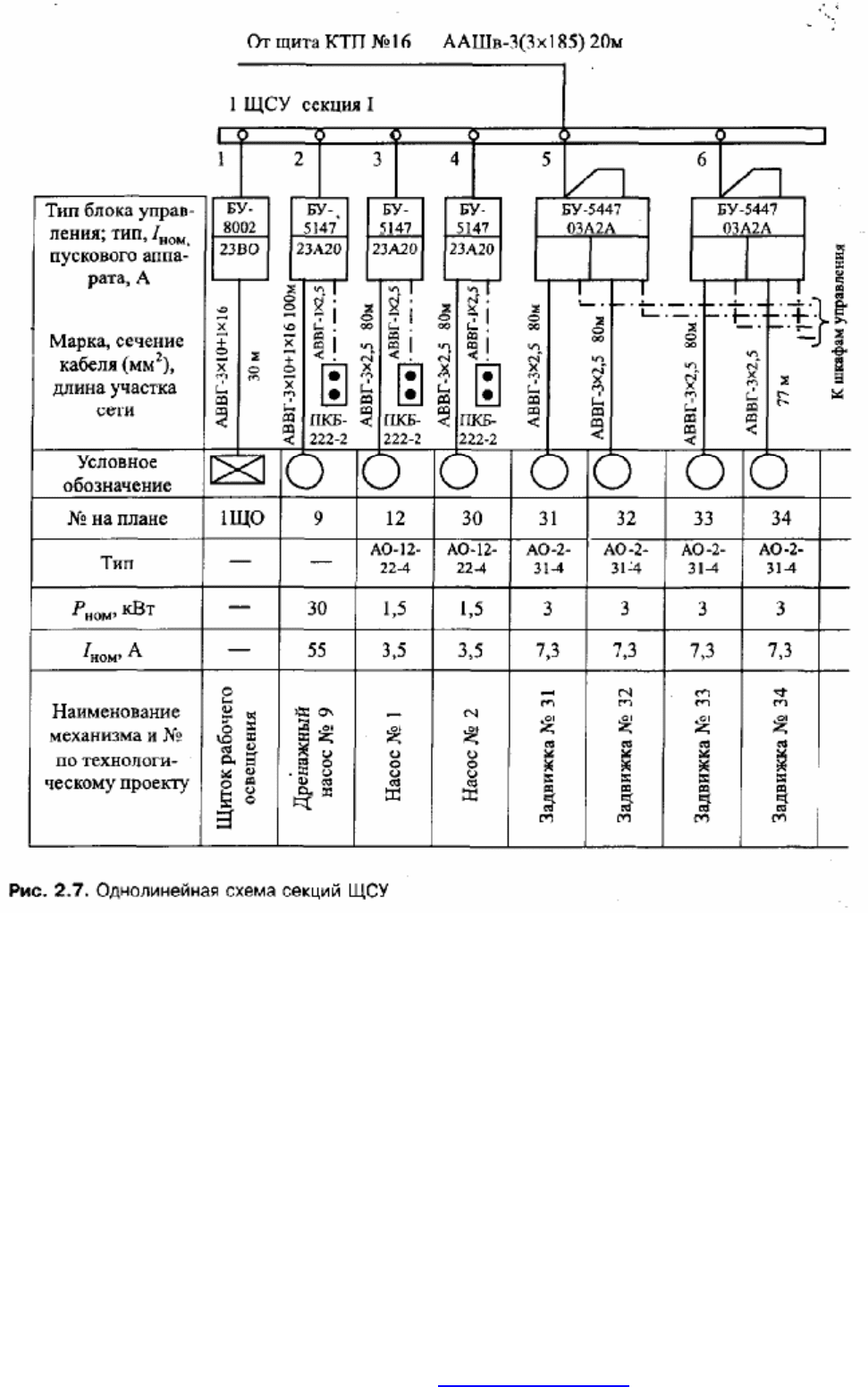

Смешанные схемы – это радиально-магистральные схемы.

PDF создан испытательной версией pdfFactory Pro www.pdffactory.com

Режимы нейтрали в распределительных сетях.

Нейтраль сети определяют как совокупность соединенных

между собой нейтральных точек и проводников. Различают

глухозаземленные нейтрали, изолированные и компенсированные.

Глухозаземленная нейтраль может работать в режиме

разземления, тогда ее называют эффективно разземленной

нейтралью.

Глухозаземленные и эффективно разземленные нейтрали

применяют в сетях 110 кВ и выше.

Изолированные и компенсированные нейтрали – в сетях 6-35

кВ.

Достоинством сетей с изолированной нейтралью является то,

что они могут работать, не нарушая режима технологического

процесса, при однофазном замыкании на землю (до двух часов).

Выполнение релейной защиты в таких сетях дешевле. Однако при

однофазном заземлении на землю в установках с изолированной

нейтралью напряжение на «здоровых» фазах увеличивается в

раз, что может привести к пробою изоляции и нарушению

нормальной работы сети.

Для предотвращения таких ситуаций нейтраль заземляют

через индуктивные, активные сопротивления, можно через

емкостные или их комбинацию.

Электроустановки до 1 кВ в основном работают с

глухозаземленной нейтралью.

Компенсация емкостных токов способствует быстрому

гашению дуги в месте замыкания на землю.
