Рис. 26.8. U-образный манометр.

Давление в Па может быть определено из соотношения 1 мм вод. ст. = 1 кГ/м

2

= 9,81 Па. В общем случае, когда трубка манометра заполнена

жидкостью с иной плотностью, давление (в Па) определяют по формуле:

P = hpg,

(26.1)

где h — разность уровней жидкости в трубках, мм; р — плотность залитой в трубку жидкости, кг/м

3

; g — ускорение свободного падения, м/с

2

. U-

образные манометры рекомендуется применять для измерения давлений не менее 100 Па. Точность отсчетов при этом будет ±5 Па. Для более точного

измерения давлений применяют тягомеры и микроманометры. Повышенная точность в этих приборах по сравнению с U-образным манометром

обеспечивается благодаря наклонному положению трубки с жидкостью.

Точность измерений обратно пропорциональна синусу угла, образуемого трубкой

с горизонтальной плоскостью.

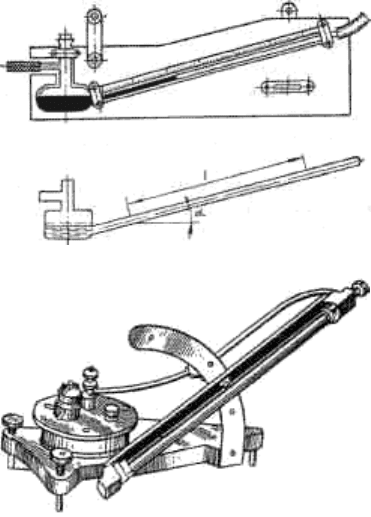

На рис. 26.9 показан тягомер Креля. Он состоит из резервуара с жидкостью и неподвижной стеклянной трубки со шкалой, расположенной на доске.

Давление в соответствии с замерами по шкале тягомера можно определить по формуле (в Па):

р = 1 sincα p g, (26.2)

где 1 — длина участка трубки, наполненного жидкостью; α — угол наклона трубки. У тягомеров шкала неподвижна, что ограничивает пределы

измерений. Этого недо- статка нет у микрома-

нометров. Широко распространены микроманометры типа ММН и типа ЦАГИ.

Микроманометр

ММН (рис. 26.10) может применяться для измерения давлений в пределах от 10 до 2000 Па, т. е. примерно 1-200 мм вод. ст. Угол

Рис. 26.9. Тягомер Креля.

Рис. 26.10. Микроманометр ММН.

наклона трубки прибора может изменяться, и трубка устанавливается в пяти положениях в зависимости от предела измерений. Прибор заполняется

этиловым спиртом, который для улучшения видимости мениска рекомендуется подкрашивать метиловым красным красителем «метилрот» в пропорции

50 мг красителя на 1 л спирта.

Давление при измерении микроманометром ММН определяют по формуле (в

Па):

Р = 1 k n g, (26.3)

где 1 — отсчет по шкале, мм;

k — постоянная прибора. Значения к, нанесенные на дуге (стойке), на которой фиксируется положение стеклянной трубки, следующие: 0,2; 0,3; 0,4;

0,5; 0,8.

k = sin α p (а — угол наклона трубки к горизонту, град; р — плотность жидкости, г/см

3

;

значения k вычислены для плотности этилового спирта 0,8095 г/см

3

);

п — поправка, которую вносят, если плотность этилового спирта не равна 0,8095. Поправки даны в таблице, прилагаемой к паспорту прибора.

Пневмометрические трубки. С помощью пневмометрических трубок и микроманометров (или тягомеров) можно измерять скорости движения воздуха

в воздуховодах не менее 3-4 м/с. Точность замеров ±5%.

Пневмометрическая трубка воспринимает давление и передает его микроманометру.

На

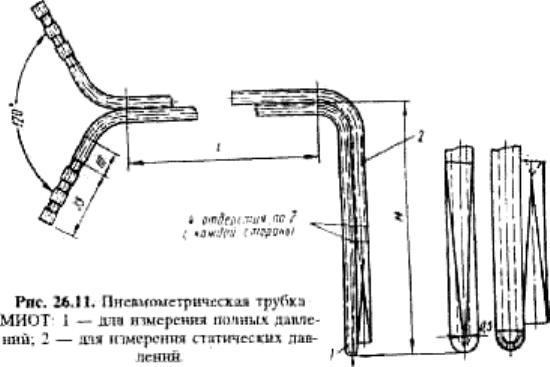

рис. 26.11 представлена пневмометрическая трубка МИОТ. Эта трубка изготовлена из двух спаянных по длине латунных или медных трубок,

имеющих диаметр 1-4 мм. Одна из них, предназначенная для замера полного давления, имеет полушаровую головку с отверстием на конце, другая,

служащая для замера статического давления, имеет глухой скошенный с двух сторон конец и четыре отверстия

в стенках диаметром 0,5-0,8 мм.

При измерении давления пневмометрическую трубку через лючок (рис. 26.12) вводят в воздуховод и помещают в потоке воздуха. При замерах

необходимо установить трубку открытым напорным концом навстречу потоку воздуха так, чтобы ось напорного конца трубки была направлена

параллельно потоку воздуха.

На рис. 26.13 показаны встречающиеся в вентиляционной практике схемы присоединения пневмометрических трубок к микроманометру

.

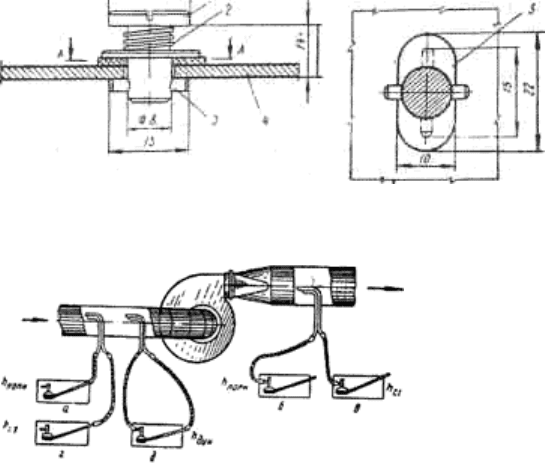

Рис. 26.12. Лючок для замеров в воздуховоде: 1 — корпус; 2 — пружина; 3 — фиксатор; 4 — стенка воздуховода; 5 — лючок.

Рис. 26.13. Схемы присоединения пневмометрических трубок к микроманометру при замерах в воздуховодах.

Схема а применяется в тех случаях, когда определяют полное давление в воздуховоде h

полн

до вентилятора, где давление отрицательное.

Схема б применяется для определения полного давления в воздуховоде за вентилятором, где давление положительное.

По схеме в выполняются присоединения при измерении отрицательного значения статического давления h

CT

, которое на участке до вентилятора

является отрицательным.

По схеме г измеряют положительное статическое давление на нагнетательном воздуховоде. Если же статическое давление на этом участке

отрицательное, пользуются схемой в.

Схема присоединения д применяется при измерении динамического давления h

дин

. В этом случае, как видно из рисунка, обе трубки присоединяются к

микроманометру.

При измерении скорости воздуха крыльчатым или чашечным анемометром в проемах или отверстиях площадью до 1-2 м

2

для получения среднего

значения скорости анемометр медленно и равномерно перемещают по всему сечению.

В остальных случаях площадь сечения АхБ разбивают на несколько равновеликих площадок ахб. На рис. 26.14, а показана разбивка прямоугольного

сечения, на рис. 26.14, б — круглого.

Замер скорости производится в центре прямоугольных площадок (при прямоугольном сечении) или в точках, указанных

на схеме (рис. 26.14, б), — при

круглом сечении. Размер каждой прямоугольной площадки должен быть не более 0,05 м

2

при прямоугольном сечении.

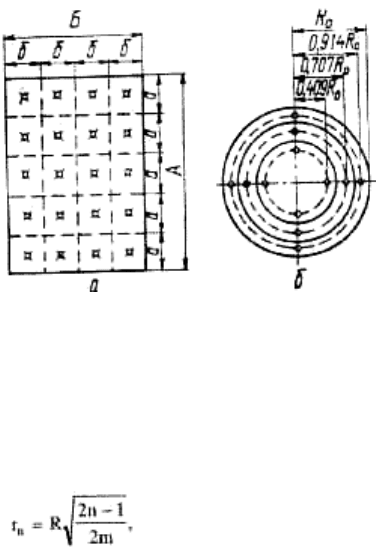

Рис. 26.14. Разбивка площади сечения воздуховода на равновеликие площадки: а — при прямоугольном сечении; б — при круглом сечении.

При круглом сечении для обеспечения точности замеров рекомендуется принимать следующее число колец при разбивке: при диаметре до 200 мм — 3

кольца, до 400 — 3, до 700 — 5 и свыше 700 — 5-6 колец.

Расстояние от точек замера до центра круглого сечения определяют по формуле:

(26.4)

где R — радиус сечения; n — порядковый номер точки замера, считая от центра круглого сечения; m — число колец, на которые разбито сечение.

Замер в воздуховоде производят на прямом участке на расстоянии не менее 4-5 диаметров за местным сопротивлением и не менее двух диаметров от

следующего местного сопротивления. Это дает возможность исключить влияние вихреобразований, возникающих под действием местного

сопротивления, на результаты замеров.

Среднюю скорость в круглом воздуховоде диаметром до 300 мм можно приближенно принять равной 0,8 от скорости по оси сечения воздуховода, т. е.

v ch = 0,8 v

макс

Средняя скорость движения воздуха в воздуховоде (в м/с) может быть определена как среднее арифметическое скоростей в равновеликих площадках,

на которые было разбито сечение воздуховода при замерах по формуле:

(26.5)

где v

1

, v

2

, ..., v

n

— скорость воздуха в центрах площадок, м/с; п — число равновеликих площадок, на которые было разбито сечение воздуховода. При

замерах с помощью микроманометра и пневмометрической трубки скорость воздуха для данной площадки (в м/с) определяют из величины

динамического давления по формуле:

(26.6)

где h

дин

— динамическое давление, Па; р — плотность воздуха, кг/м

3

. Приняв объемную массу воздуха равной 1,2 кг/м

3

, что соответствует воздуху при

температуре 18-20 °С и относительной влажности 30-70% при нормальном атмосферном давлении, можно приближенно определить скорость воздуха (в

м/с) по формуле:

(26.7)

Зная площадь сечения воздуховода и определив в результате замеров скорость воздуха, можно вычислить расход его (м

3

/ч) через данное сечение

воздуховода

L = 3600 F V

cp

,

где F — площадь сечения воздуховода, м

2

; V

c

— средняя скорость воздуха в воздуховоде, м/с.

Аспиратор для отбора проб на запыленность

На многих предприятиях необходимо систематически определять содержание пыли в воздухе производственных помещений. Замеры производят как на

рабочих местах, так и в других точках.

Для отбора проб на запыленность широко применяется аспиратор модели 822.

Аспиратор состоит из воздуходувки, создающей разрежение, ротаметров, предназначенных для измерения количества проходящего воздуха, и

регулирующих устройств.

Пробы на запыленность

отбирают, просасывая воздух через фильтры с определенной скоростью. Для изготовления фильтров применяют специальную

ткань АФА-В-10. Фильтры при отборе проб устанавливают в металлических или пластиковых патронах (рис. 26.15). При прохождении воздуха через

фильтры на них задерживается содержащаяся в воздухе пыль. Зная скорость движения воздуха и время его

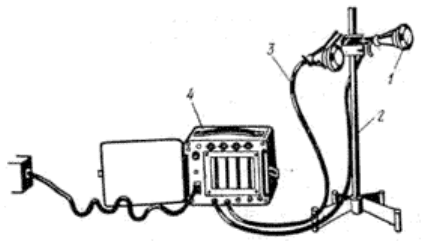

Рис. 26.15. Установка для определения запыленности воздуха: 1 — патрон с фильтрами; 2 — штатив; 3 — резиновая трубка; 4 — аспиратор.

прохождения через аспиратор, находят общее количество воздуха, прошедшего через фильтр. По количеству пыли, содержащейся в данном объеме

воздуха, определяют концентрацию ее в единице объема воздуха.

Аспиратор включается в сеть переменного тока напряжением 220 В и потребляет до 100 Вт мощности. С помощью аспиратора можно одновременно

отбирать четыре пробы. Две из них отбирают со скоростью прохождения воздуха от 1 до 20 л/мин и две — от 0,1 до 1,0 л/мин. Соответственно цена

деления на шкалах первых двух ротаметров — 1 л/мин, а вторых двух — 0,1 л/мин.

Фильтры взвешивают на лабораторных весах до и после запыления с точностью до 0,1 мг. До й после отбора проб фильтры выдерживают в помещении

с постоянной влажностью в течение не менее 30 мин.

Для контроля обычно производят два параллельных отбора проб воздуха и берут среднее значение из этих отборов.

Концентрацию пыли (в мг на 1 м

3

воздуха в нормальных условиях) определяют по формуле (6.5).

Определение концентрации пыли в воздухе легко может быть освоено персоналом лаборатории и работниками службы вентиляции.

При отсутствии аспиратора описанной выше модели для отбора проб воздуха на запыленность можно использовать бытовой пылесос с реометром.

Приложение 1 РАСЧЕТНЫЕ ПАРАМЕТРЫ НАРУЖНОГО ВОЗДУХА

Параметры А Параметры Б

Средняя

суточная

Наименование

пункта

Расчетная

географическая

широта, с. ш.

Барометрическое

давление, гПа

Период

года

Температура

воздуха, °С

Удельная

энтальпия,

кДж/кг

Скорость

ветра,

м/с

Темпе

ратура

возду-

ха,°С

Удельная

энтальпия,

кДж/кг

Скорость

ветра,

м/с

амплитуда

температуры

воздуха, °С

1 2 3 4 5 6 7 8 9 10 11

Теплый 19 46,9 3,7 22,1 49,8 3,7 8,1

Апександровск-

Сахалинский

52 1010

Холодный

-19 -17,6 6 -27 -26,5 6,9 -

Теплый 27,6 51,5 1 31,2 54,4 1 11,9

Алма-Ата 44 930

Холодный

-10 -6,7 1,7 -25 -24,3 1,3 -

Теплый 18,6 48,6 4 24,5 55,3 4 9,8

Архангельск 64 1010

Холодный

-19 -17,6 5,8 -31 -30,8 6,2 -

Теплый 29,5 61,1 3,6 33 64,5 3,6 10,7

Астрахань 48 1010

Холодный

-8 -4,2 9 -23 -21,9 8 -

Теплый 36 58,2 2,4 39 62,8 2,4 14,5

Ашхабад 36 970

Холодный

-2 4,2 3,2 -11 -8 2 -

Теплый 28,3 65,3 4 31,7 68,7 4 7,4

Баку 40 1010

Холодный

1 8,4 8 -4 0,8 8 -

Теплый 23,9 51,9 1 28,3 55,7 1 11,8

Барнаул 52 990

Холодный

-23 -22,2 2,9 -39 -38,9 2 -

Теплый 28,9 52,8 1 34,4 57,8 -

Бишкек 44 930

Холодный

-9 -6,3 2,4 -23 -22,2 1 14,2

Теплый 25Д 57,8 1 28,5 63,6 4,2 -

Благовещенск 52 990

Холодный

-25 -24,3 2,5 -34 -33,9 1 10,1

Теплый 22,5 49,8 1 27,3 53,2 1 12,6

Брянск 52 990

Холодный

-13 -10,5 5,2 -26 -25 6 -

Теплый 19,2 46,1 1 26,1 48,1 1 13,5

Верхоянск 68 990

Холодный

-51 -51,1 1,5 -59 -59,3 1 -

Теплый 21,6 48,1 1 26,1 53,2 1 10,3

Вильнюс 56 990

Холодный

-9 -5 4,2 -23 -22,2 4,1 -

Теплый 23,6 57,8 4,7 23,4 61,5 4,7 5,5

Владивосток 44 990

Холодный

-16 -14,2 14,8 -24 -25,3 13,5 -

Теплый 23,8 60,7 1 31,1 64,9 1 10,3

Владикавказ 44 930

Холодный

-5 0 6,3 -18 -16,5 4 -

Теплый 21,4 49,4 3,3 27,6 52,8 3,3 10,3

Владимир 56 990

Холодный

-16 -14,2 4,4 -28 -27,8 3,5 -

Теплый 21,1 50,2 1 27,2 55,3 1 11,1

Вологда 60 990

Холодный

-16 -14,2 5,8 -31 -30,6 5,2 -

Теплый 28,6 55,3 5,2 33 57,8 5,2 12,7

Волгоград 48 990

Холодный

-13 -10,5 9Д -25 -23,9 8 -

Теплый 24,2 52,3 3,3 28,9 54,8 3,3 11,3

Воронеж 52 990

Холодный

-14 -11,7 6 -26 -25,3 5,7 -

Теплый 34,3 57,8 1 36,8 61,6 1 17,9

Душанбе 40 910

Холодный

-2 3,8 3,3 -13 -10,7 2,6 -

1 2 3 4 5 6 7 8 9 10 11

Теплый 20,7 48,1 4 28,7 51,1 4 10,6

Екатеринбург 56 970

Холодный -20 -18,8 4,7 -35 -34,6 5,2 -

Теплый 29,7 61,1 1 34,8 62,8 1 15,1

Ереван 40 910

Холодный -8 1,3 1 -19 -17,6 1 -

Теплый 22,2 49,8 2,8 27 52,8 2,8 11,6

Иваново 56 990

Холодный -16 -14,2 4,2 -29 -28,6 3,6 -

Теплый 22,7 50,2 2,2 26,9 53,6 2,2 13,4

Иркутск 52 950

Холодный -25 -24,3 2 -37 -37,1 2,8 -

Теплый 22,8 51,1 3,8 27,3 54,8 3,8 11,1

Казань 56 990

Холодный -18 -16,3 4 -32 -31,7 4 -

Теплый 20,6 48,6 4,3 24,1 52,8 4,3 9

Калиниград 56 1010

Холодный -7 -2,9 7,8 -18 -16,3 7 -

Теплый 22,4 50,2 1 26,3 53,6 1 11,6

Калуга 56 990

Холодный -14 -11,7 4,8 -27 -26,5 3,2 -

Теплый 21,8 50,2 1 27,3 53,2 1 12,4

Кемерово 56 990

Холодный -24 -24,3 3,7 -39 -38,9 3,2 -

Теплый 23,7 53,6 1 28,7 56,1 1 10,8

Киев 52 990

Холодный -10 -6,7 5,3 -22 -20,7 4,2 -

Теплый 20,9 50,7 4 28,1 56,9 4 9,8

Киров 60 990

Холодный -19 -17,6 8,4 -33 -32,6 5,4 -

Теплый 26 56,9 3,6 30,2 59,5 3,6 12,2

Кишинев 48 990

Холодный -7 -2,9 5,7 -16 -14 4,4 -

Теплый 21,1 49,8 4,2 25,8 53,6 4,2 10

Кострома 56 990

Холодный -16 -14,2 4,8 -31 -30,7 4 -

Теплый 28,6 59,5 1 30,8 63,6 1 13

Краснодар 44 970

Холодный -5 0 4,4 -13 -17,6 3,1 -

Теплый 22,5 49,4 1 25,9 51,9 1 10,9

Красноярск 56 970

Холодный -22 -20,9 1,8 -40 -40,2 1 -

Теплый 23,6 51,1 3,2 28 53,6 3,2 12

Курган 56 990

Холодный -24 -23 6,1 -37 -36,9 5,2 -

Теплый 22,9 51 3,5 27,8 53,6 3,5 10,4

Курск 52 970

Холодный -14 -11,7 6,7 -26 -25 6,3 -

Теплый 24 48,6 1 29 49,4 1 13,7

Кызыл 52 950

Холодный -37 -36,8 . 0,8 -48 -48,1 1 -

Теплый 24,4 50,2 4,1 28,7 54,8 4,1 11,6

Липецк 52 990

Холодный -15 -13 6,5 -27 -26,5 5,4 -

Теплый 22,1 53,2 1 26,4 57,4 1 10,6

Львов 48 970

Холодный -9 -2,S 7,1 -19 -17,6 5,1 -

Теплый 26,9 63,6 4,9 31,6 67 4,9 7,6

Махачкала 44 1010

Холодный -2 А2 9 -14 -11,7 7,2 -

Теплый 21,2 49,8 4,2 25,9' 53,6 4,2 10,4

Минск 52 990

Холодный -10 -6,7 6,3 -25 -24,3 4,5 -

Теплый 22,3 49,4 1 28,5 54 1 10,4

Москва 56 990

Холодный -15 -11,7 4,7 -26 -25,3 4 -

Теплый 16,6 41,4 3,8 22 42,7 3,8 8,9

Мурманск 68 1010

Холодный -18 -16,3 8,7 -27 -26,6 8,4 -

Теплый 21,2 51,1 1 26,8 54,9 1 9,5

Нижний Новгород 56 990

Холодный -16 -14,2 4,1 -30 -29,7 4 -

Теплый 20,8 48,6 4 24,5 52,8 4 11,2

Новгород 60 1010

Холодный -12 -9,2 5 -27 -26,8 5 -

1 2 3 4 5 6 7 8 9 10 11

Теплый 22,7 50,2 1 28,4 54,8 1 11,4

Новосибирск 56 990

Холодный -24 -23 3,7 -39 -38,9 2,7 -

Теплый 25 59 3,3 28,6 62 3,3 8,8

Одесса 48 1010

Холодный -6 -1,3 12 -18 -16,3 11 -

Теплый 22,4 49,4 3,7 27,7 53,6 3,7 12,1

Омск 56 990

Холодный -23 -22,2 6 -37 -36,8 5 -

Теплый 23,1 49,8 3,9 27,7 53,6 3,9 11,5

Орел 52 990

Холодный -13 -10,5 5,2 -26 -25,3 5 -

Теплый 26,9 51,9 3,9 31,4 54,4 3,9 13,5

Оренбург 52 990

Холодный -20 -18,8 4,6 -31 -30,5 4,9 -

Теплый 23,8 51,1 1 28,4 54 1 10,9

Пенза 52 990

Холодный -17 -15,5 4,4 -29 -28,8 3,8 -

Теплый 21,8 50,2 1 26,3 53,2 1 11,1

Пермь 56 990

Холодный -20 -18,9 1,9 -35 -34,9 4,2 -

Теплый 18,6 46,1 3,2 23,1 50,2 3,2 9,5

Петрозаводск 60 1010

Холодный -15 -11,7 5 -29 -28,5 3,7 -

Теплый 15,7 37,7 1 18 39,8 1 5,8

Петропавловск-Камчатский 52 990

Холодный -10 -6,7 8,5 -20 -19,2 8,7 -

Теплый 20,6 48,1 3,5 25,6 51,9 3,5 10,6

Псков 56 1010

Холодный -11 -8 4,1 -26 -25,5 3,9 -

Теплый 20,3 47,3 1 24,3 51,1 1 9,8

Рига 56 1010

Холодный -8 -5,4 5,6 -20 -18,8 5,9 -

Теплый 27,3 57,4 3,6 31,9 60,7 3,6 12,5

Ростов-на-Дону 48 990

Холодный -8 -,2 12 -22 -20,9 8 -

Теплый 22,8 49,8 4,1 27,3 53,6 4,1 11,1

Рязань 56. 990

Холодный -16 -14,2 4,8 -27 -26,8 3 -

Теплый 24,3 52,8 3,2 29,7 55,3 3,2 10,7

Самара 52 990

Холодный -18 -16,3 4,6 -30 -29,8 5 -

Теплый 20,6 48,1 1 24,8 51,5 1 8,7

Санкт-Петербург 60 1010

Холодный -11 -8 3,5 -26 -25,3 3 -

Теплый 23,5 51,1 1 27,7 54,4 1 11,6

Саранск 56 990

Холодный -17 -15,5 3,4 -30 -29,6 3,8 -

Теплый 25,4 53,6 4,3 30,5 56,5 4,3 11,9

Саратов 52 990

Холодный -16. -14,2 5,3 -27 -26,3 5 -

Теплый 20,8 49 3,2 25,3 53,2 3,2 11,3

Смоленск 56 990

Холодный -13 -10,5 4,7 -26 -25,5 4,2 -

Штокман Е.А. Вентиляция, кондиционирование и очистка воздуха на предприятиях пищевой промышленности

Подождите немного. Документ загружается.
