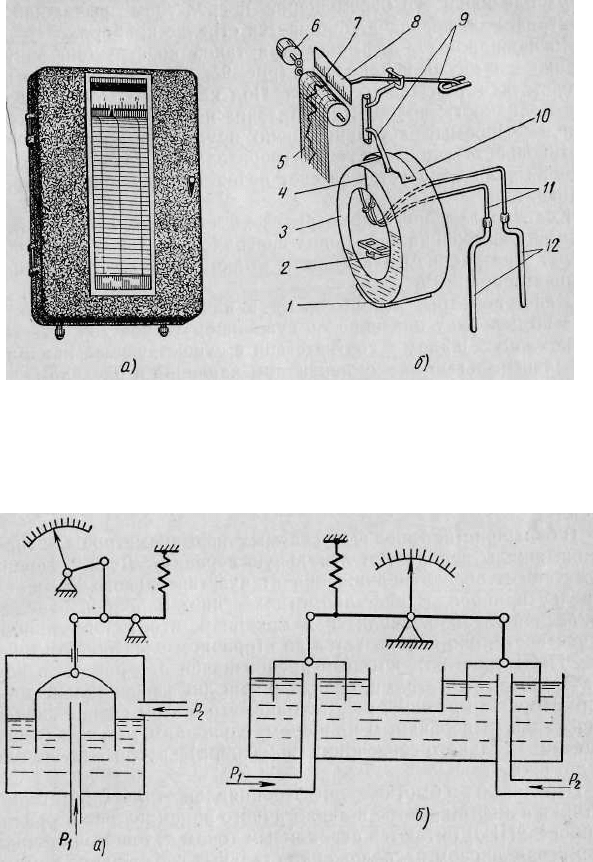

мембраны (сильфонные, коробчатые и др.) под действием пере-
пада давлений изменяют свою форму. Сила, возникающая от раз-
ности давлений, уравновешивается силой упругой деформации
мембраны. Неупругая мембрана дополняется пружиной, создаю-
щей противодействующую силу. Мембрана через передаточный
механизм приводит в движение стрелку прибора или датчик
электрической дистанционной передачи.
Чувствительный элемент дифманометра находится под воз-
действием разности давлений, которая может составлять только
небольшую часть от величины этих давлений, например разность
давлений может быть равна 1 кгс/см
2
, а давления, образующие
эту разность, — 250 и 251 кгс/см
2
. Ошибочная подача односторон-
него полного давления неизбежно вызывает повреждение чувст-
вительного элемента — разрыв мембраны или выброс ртути в
ртутных приборах. Во избежание этого предусматривают защит-
ные устройства против одностороннего давления.

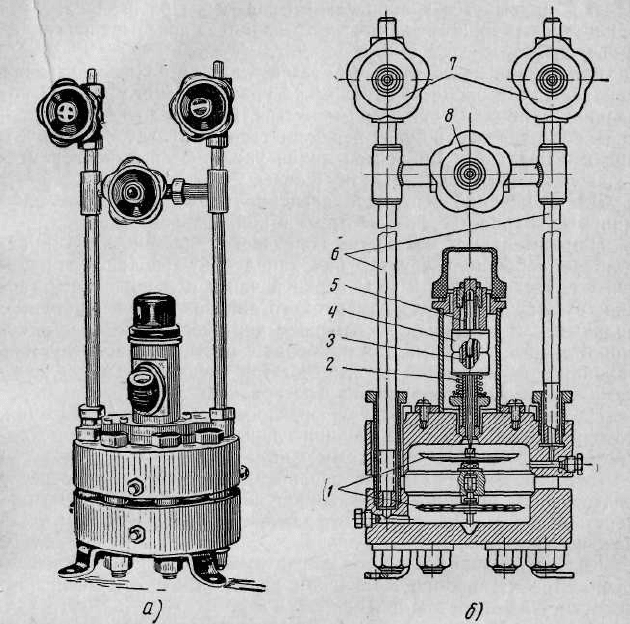

К мембранным дифманометрам, защищенным от односторон-
него давления, относится, например, дифманометр ДММ (рис.93).
Чувствительным элементом дифманометра ДММ является мемб-
ранный блок, состоящий из двух коробчатых мембран, помещен-
ных в отдельные камеры, к которым подводят плюсовую и мину-
совую линии. Камеры разделены перегородкой, выдерживающей
одностороннее давление, равное рабочему. Волнистые стенки
каждой мембранной коробки совмещаются под воздействием на-
ружного давления и раздвигаются под воздействием внутреннего.
Мембранные коробки находятся по разные стороны от перегород-
ки. Внутренние полости коробок сообщаются между собой через
отверстие в перегородке. Мембранный блок заливают дистилли-
рованной водой через ниппель, который после заполнения зава-
ривают. Таким образом, если сдавить одну из коробок, то вода
вытесняется в другую и стенки последней расходятся. К центру
верхней мембраны, расположенной в минусовой камере дифма-
нометра, жестко закреплен шток со стальным сердечником, пере-
мещающимся внутри индукционной катушки.

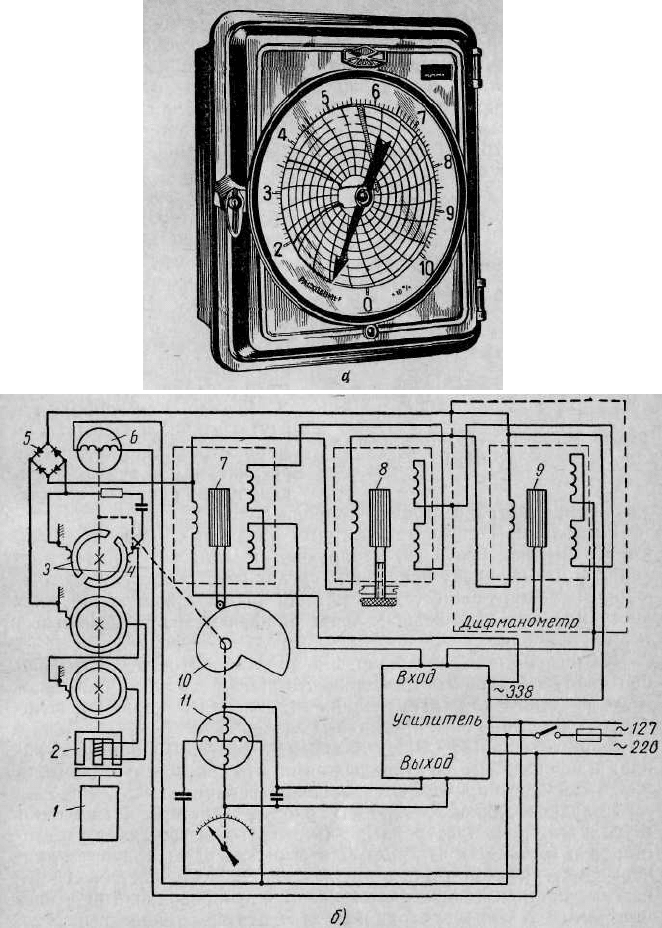

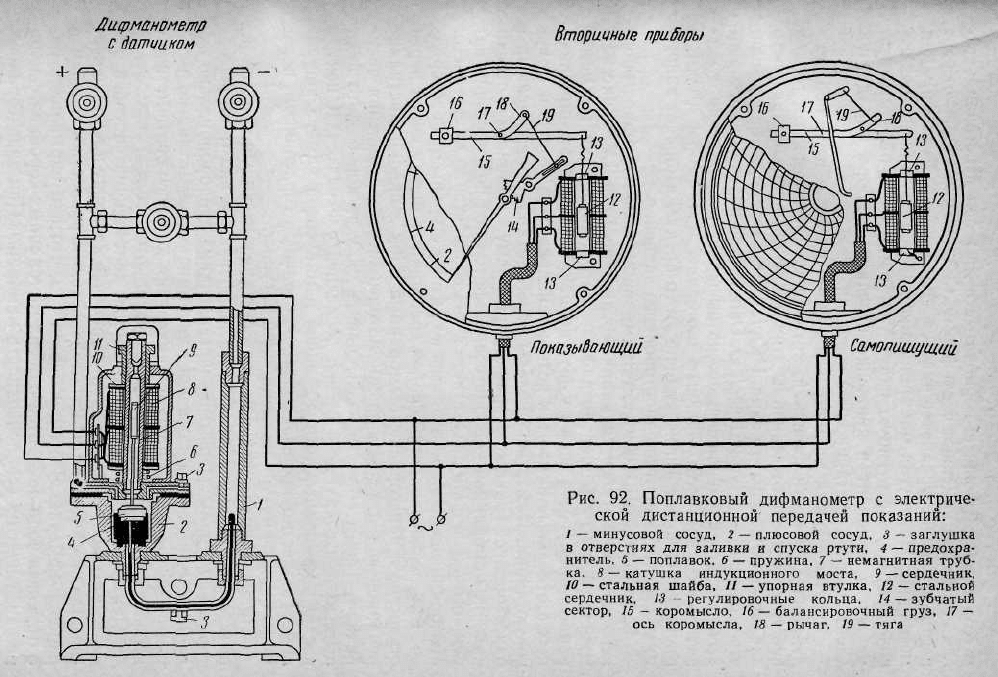

Индукционная катушка, состоящая из нескольких обмоток,
вместе с сердечником называется дифференциально-трансформа-
торным датчиком. Перемещение сердечника пропорционально из-
меряемому перепаду давления в дифманометре. Датчик подклю-
чается к вторичному прибору, показания которого соответствуют
перепаду давлений, измеряемому датчиком.
Мембранный дифманометр данной конструкции способен вы-
держивать полное одностороннее рабочее давление и в то же вре-
мя обладает высокой чувствительностью к разности давлений в
рабочих камерах. Это объясняется тем, что при нормальной ра-
боте, когда вода находится в обеих мембранных коробках, давле-
ние действует на всю поверхность мембраны. При одностороннем
давлении вода полностью вытесняется из одной мембранной ко-
