Сменная производительность труда бурильщика при бурении

ручными электросверлами ЭР-16, СЭР-19Д и другими .по углю сред-

ней .крепости 80—100 шпурометров, а при хорошей организации и

широком фронте работ достигает 200—250 шпурометров.

При бурении в крепких антрацитах и в .сланцах средней крепости

давление, создаваемое усилием бурильщика, недостаточно для вне-

дрения резца. В этом случае применяют ручные электросверла с

принудительной ('механической) подачей (рис. 99). Перед бурением

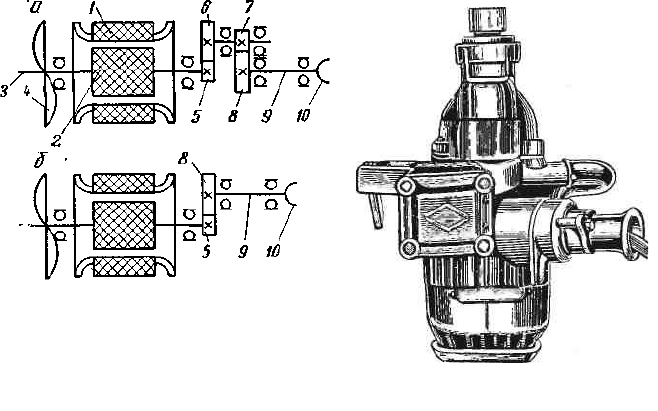

Рис. 97. Кинематические схемы руч-

ных электросверл:

а — с двухступенчатым редуктором; б — с

одноступенчатым редуктором; 1 — статор

электродвигателя; 2 — ротор; 3 — вал ротора; 4 —

вентилятор; 5 и 8 — роторная и шпиндельная

шестерни; 6 и 7 — промежуточные шестерни; 9 —

шпиндель; 10 — патрон

Рис. 98. Вяешний вид ручного элек-

тросверла СЭР-20Д

вблизи забоя ставится распорная колонка 1. К ней прикрепляется

конец стального канатика 2 диаметром 3 мм, второй конец которого

закреплен на барабанчике 3 электросверла 4. При включении меха-

нической подачи барабанчик 3, вращаясь, натягивает канатик 2,

создавая дополнительное усилие на буровую штангу и резец до 200/сГ

(1960к).

Кинематическая схема электросверла ЭРП-20 (с механической

подачей) приведена на рис. 100. Вращение от вала двигателя /

передается на шпиндель 2 через редуктор, состоящий из шестерен 3,

4, 5 и 6. От дополнительной шпиндельной шестерни 7 вращение

передается также шестерне 8, сидящей на червячном валике 9, а от

него — червячной шестерне 10, гладкому валику 11 и фрикционной

муфте 12. На валике 11 свободно сидит барабанчик 13 с фрикционной

муфтой. С помощью шайбы 14 можно муфту трения 12 ввести в

зацепление с муфтой барабанчика, тогда барабанчик 13 начинает

вращаться вместе с муфтой 12 и валиком 11. Барабанчик, вращаясь,

наматывает канатик и осуществляет принудительную механическую

подачу электросверла на забой.

Электросверло с .принудительной подачей удобно при бурении по

породе в бутовых штреках, где при небольших перестановках колонки

.можно пробурить 'Несколько шпуров. Применяется это

jg&a^g^&^a^

^и^^,&^л^^^

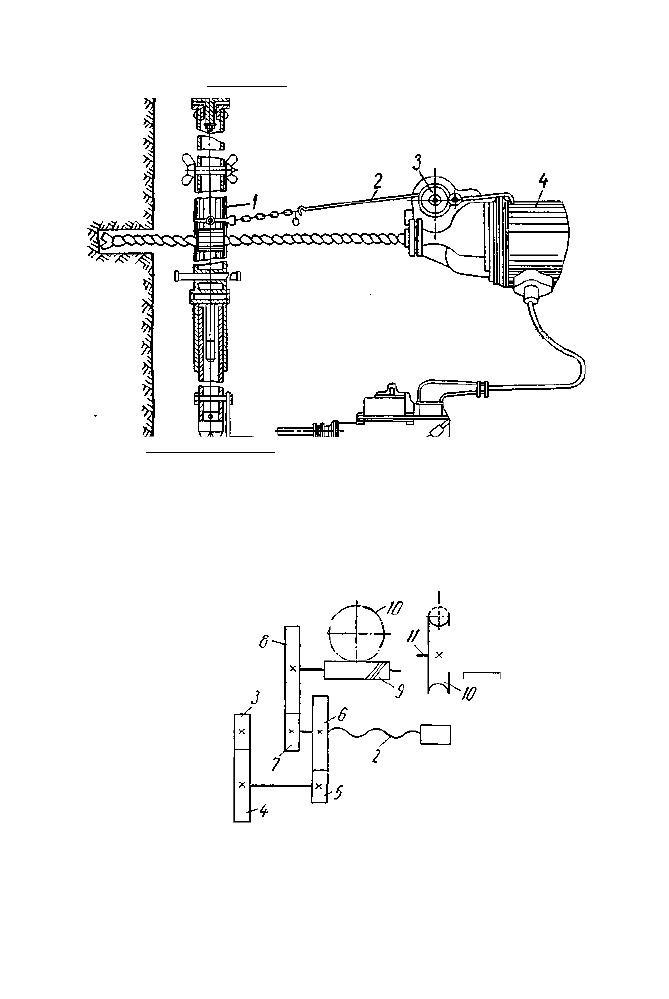

Рис. 99. Общий вид ручного электросверла с механической по-

дачей ир,и бурении шпу.ров

электросверло и в подготовительных выработках для бурения по

сланцам и по очень крепким углям.

Рис. 100. Кинематическая схема ручного электросверла с

механической 'подачей

Скорость бурения сверлом ЭРП-20 по крепкому антрациту и

глинистому сланцу 660—980 мм/мин. Сменная производительность

труда бурильщика при бурении по глинистому сланцу в бутовых

штреках 50—60 шпурометров.

Электросверло с механической подачей СРП-1 (рис. 101) имеет

многодисковый фрикцион, позволяющий плавно регулировать уси-

13 /2 К

Ги4

лие подачи, и переключатель, с помощью которого можно на ходу

изменять скорость вращения и скорость подачи.

Для бурения шпуров под анкерную .крепь и для завертывания гаек

анкеров выпускается электросверло СА-1 (рис. 102), имеющее

некоторое конструктивное отличие от электросверла СРП-1.

Технические характеристики электросверл приведены в табл. 6

приложения.

Канализация электроэнергии. Ток к ручным электросверлам

подводится гибким резиновым кабелем ГРШС ЗХ 2,5 + 1 X 1,5 или

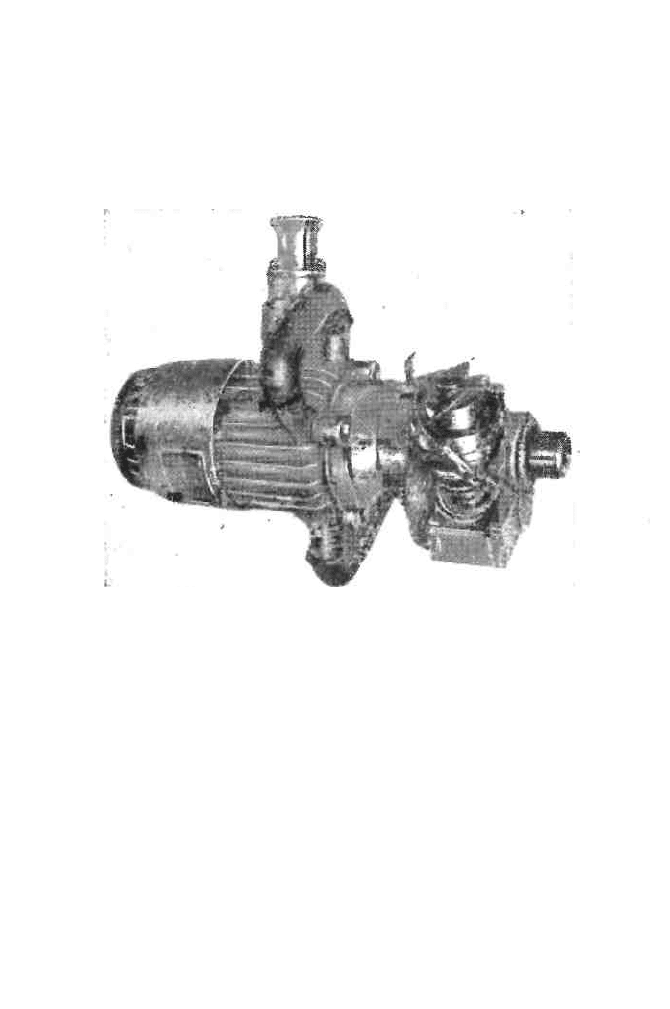

Рис. 101. Ручное электросверло с механической подачей

СРП-1

ГРШС 3 X 4 + 1 X 2,5 (кабель четырехжильный, четвертая жила для

заземления, сечение жилы 2,5 или 4 мм

Схема подвода тока к электросверлам, не имеющим дистанцион-

ного управления (ЭР-15, ЭР-16, ЭРП-20), показана на рис. 103, о. От

трансформаторной камеры к забою по кабелю подводится ток

напряжением 380 в, на котором работает большая часть забойных

машин. Ручные электросверла, согласно требованиям Правил безо-

пасности, должны питаться током напряжением 127 в. Поэтому

вблизи забоя на штреке устанавливается передвижной (на салазках)

трансформатор ТСШ-2,5, понижающий напряжение до необходимой

величины. От этого трансформатора ток подводится гибким

резиновым кабелем к штепсельному пускателю (ШБГР-51 или ШРВ-

52). В кабельную воронку электросверла заделан конец отрезка кабеля

длиной 10 м. На втором жонце этого отрезка имеется штепсельная

вилка, с помощью которой электросверло подсоединяется к

штепсельному пускателю. По окончании аботы бурильщик

отключает электросверло от штепсельного пускателя, снимает с

подвесок кабель и вместе с присоединенным к нему штепсельным

выключателем выносит на штрек. Вблизи трансформатора на штреке

должен быть ящик для хранения «абеля с пускателем и электросверла.

К электросверлам СЭР-19Д и СЭР-20Д, имеющим дистанционное

управление, ток подводится несколько иначе. Для понижения

напряжения с 380 до 127 в приме-

няется трансформатор ТСШ-2М.

Одна дополнительная вторичная

обмотка трансформатора дает ток

напряжением 24 в, от этой обмотки

работают два магнитных пускателя,

находящиеся в корпусе

трансформатора. Трансформатор

ТСШ-2М может обслуживать од-

новременно два электросверла.

Электросверло соединено с тран-

сформатором шестижильным ка-

белем ГРШС 3 X 4 + 3 X 2,5. Три

жилы этого кабеля (сечением по 4

мм

) подводят ток напряжением

127 в непосредственно К обмоткам

статора электродвигателя, минуя

включатель, а две жи-[лы

(сечением по 2,5 мм

) подводят ток

напряжением 24 в к клеммам

включателя электросверла. При

нажатии на включатель контакты

замыкаются и ток напряжением 24

в протекает по жилам управления,

затем по обмотке катушки

магнитного пускателя. Магнитный пускатель включается и

включает электросверло.

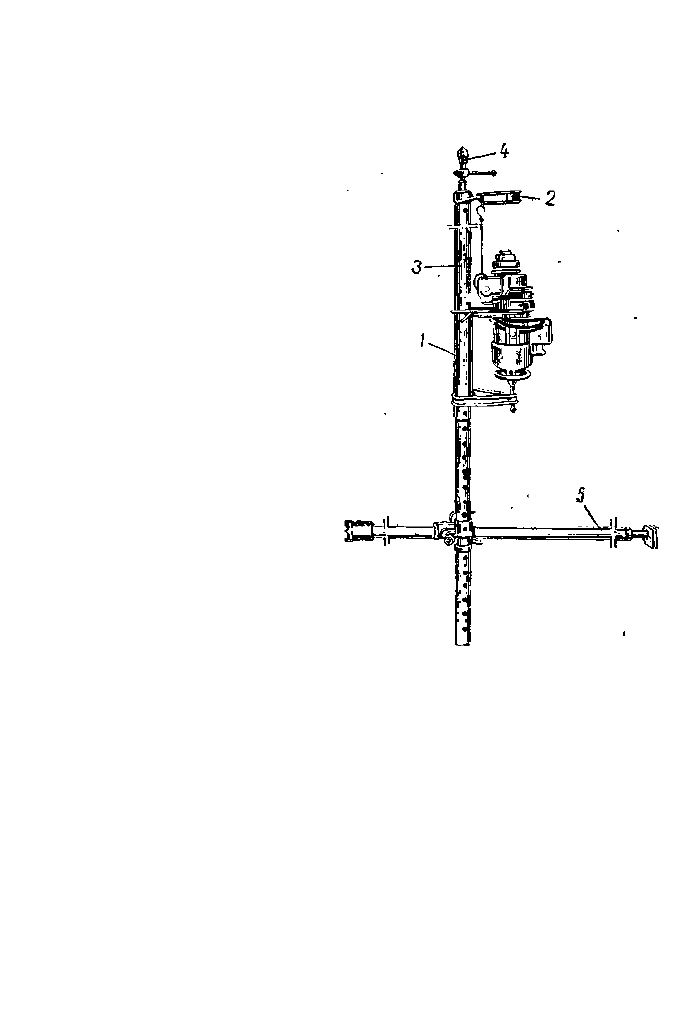

Рис. 102. Колонка и электросверло

СА-1 для бурения шпуров иод анкер-

ную крепь:

Шс^тэа iK-una н-айопп рДгасит ппа i — каретка; 2 —люнет для буровой штан-Шестая ЖИЛа

Каоеля СЛУЖИТ ДЛЯ

ги:

— вертикальная распорная колонка;

заземления.

Для подключения электросверла к кабелю, идущему от

трансформатора, служит штепсельная соединительная муфта СМ-6.

Штепсельная розетка муфты соедит йена с кабелем, идущим от

трансформатора ТСШ-2М, а штепсельная вилка этой муфты — с

отрезком кабеля, идущим от электросверла.

Преимущества дистанционного управления следующие:

включатель электросверла низкого напряжения (24 в) работает

•более надежно и более долгое время; • "

меньше опасность поражения бурильщика током;

- вертикальная распорная колонка; 4 —

винт упора; 5 — горизонтальная распорная

колонка

при выключенном электросверле кабель находится под напря-

жением 24 в.

Высокочастотное электросверло ЭБР-7/3 работает на токе на-

пряжением 127 в и частотой 150 гц. Его достоинства — малая масса

(8,8 кг) при мощности 1,2 кет. Недостаток — необходимость в

установке на участке преобразователя частоты, вследствие чего вы-

сокочастотные электросверла имеют небольшое применение.

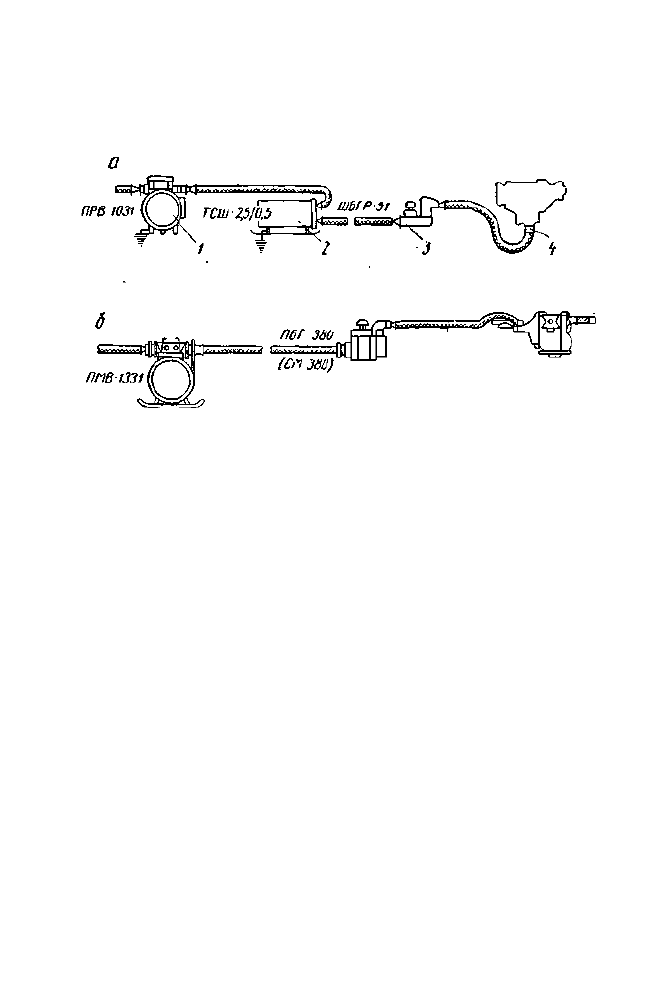

Рис. 103. Схема подвода электроэнергии к ручному (а) и ко-

лонковому (б) электросверлам:

1 — пускатель; 2 — трансформатор; 3 — штепсельный пускатель;

4 — кабельная воронка электросверла

§ 51. Ручные пневмосверла и гидросверла

Пневмосверла предназначены для бурения шпуров по углю в

шахтах, опасных по газу или пыли, а также в шахтах, разрабаты-

вающих крутопадающие пласты, где забойные машины работают на

пневматической энергии. Для бурения шпуров по углю и по слабым

сланцам применяются ручные пневмосверла СПР-11м и СПРП-15,

последнее с принудительной подачей.

Пневмосверло (рис. 104) состоит из следующих основных частей:

корпуса двигателя / с двумя рукоятками; пневматического двигателя 2

'ротационного типа; верхней крышки 3 с частями регулировочного

устройства; планетарного редуктора со шпинделем 4, заключенного в

особом корпусе 5, примыкающем .к передней крышке 6 корпуса

двигателя; пускового устройства 7. Регулировочное устройство 8

предохраняет ротор от чрезмерного разгона на холостом ходу.

Сжатый воздух подводится от воздухопровода по гибкому ре-

зиновому шлангу к воздушному колену 9, закрепленному в рукоятке

сверла гайкой 10. При нажатии на курок 11 вентиль 12, отодвигая

пружину 13, подается навстречу воздуху и открывает ему доступ в

полость цилиндра и к лопаткам ротора.

Вращение ротора передается через шестерню 14 редуктору, а

через венцовую шестерню 15 — шпинделю 4 с патроном 16.

Техническая характеристика пневмосверл приведена в табл. 23.

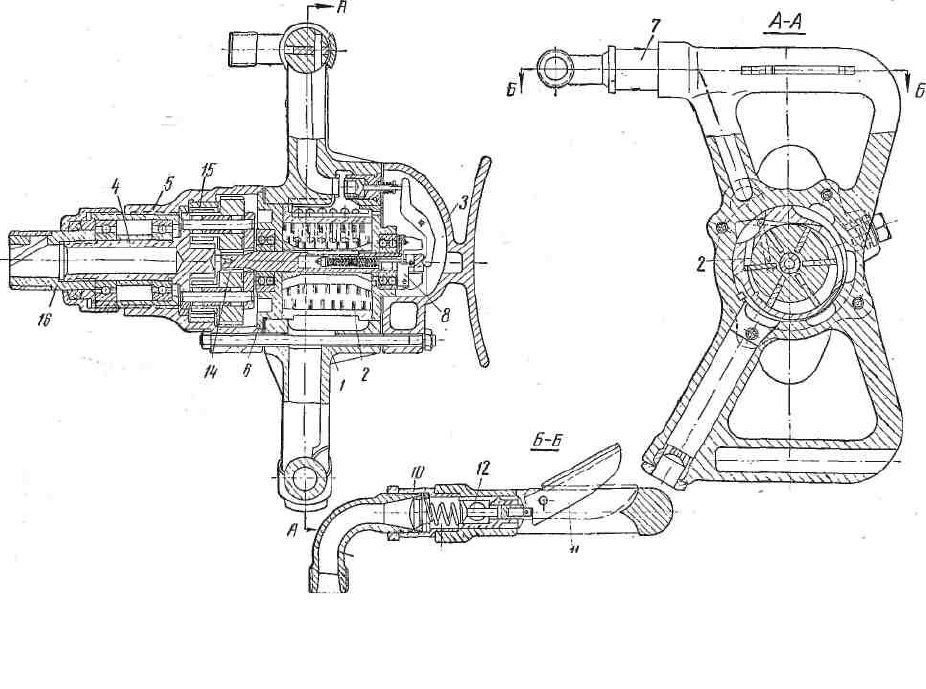

Рис. 104.

Пневмосверло СПР-11

Сжатый воздух от воздухопровода подводится к пневмосверлу

гибкими резиновыми шлангами длиной 11—30 м и внутренним диа-

метром 16 мм. Буровые штанги и резцы применяют те же, что и для

ручных электросверл (но хвостовик штанги иной формы).

При бурении шпуров диаметром 42 мм по углю средней крепости

скорость бурения составляет 500—750 мм/мин гари скорости враще-

ния шпинделя 515 об/мин и давлении воздуха 5 ат.

Гидросверла применяют в шахтах или на участках с гидродобычей

для бурения шпуров по углю я ио мягким породам. Гидросверло

состоит из корпуса с рукоятками; рабочего колеса, или турбины;

направляющего аппарата; пускового устройства (в правой рукоятке) ;

двухступенчатого редуктора со шпинделем и патроном; на-

правляющей сливной воронки.

Техническая характеристика гидросверла СГР-4м 'приведена в

табл. 23.

Т а б л и ц а 23

Показатели

Пневмосверло

СПРП-15

Гидросверло

СГР-4м

СПР-Им
