11. Технічні засоби митного контролю носіїв інформації

Ця ж фірма виробляє і стандартні носії DDS (DIGITAL

DATA STORAGE) форматів DDS – 1, DDS)2, DDS)3. Техно)

логія запису інформації на цей носій подібна до стандарту VHS,

що використовуються у побутових відеомагнітофонах.

У другій половині 90)х років прийнято стандарт DLT

(DIGITAL LINEAR TAPE) . Це найбільш поширений на сьогодні

стандарт. Носії DLT здатні зберігати до 40 Гбт інформації; їх вико)

ристовують в автоматизованих системах резервування інформації.

Порівняно недавно фірма YM розробила новий стандарт

TRAVAN. Касета TRAVAN містить магнітну стрічку шириною

8 мм, її місткість сягає 8 Гбт.

Фірма Jomega виробляє накопичувачі Ditto, які є сумісними

з носіями QIC і TRAVAN; місткість касет Ditto складає 2 Гбт.

Дискові носії інформації залежно від принципу занесення

та зчитування інформації поділяються на магнітні і магнітооп)

тичні і оптичні.

Магнітні диски поділяють на жорсткі і гнучкі. Жорсткий маг)

нітний диск є основним носієм інформації комп’ютера. Конст)

руктивно він оформляється набором магнітних дисків у герме)

тичному корпусі. Розкриття такого корпусу веде до виходу

диску із ладу і втрати записаної на ньому інформації (рис. 11.1).

Принцип запису інформації на жорсткий диск нагадує прин)

цип запису інформації на магнітну стрічку, з тією лише різни)

цею, що замість поверхні стрічки використовується поверхня

диску, а замість аналогових сигналів записуються й відтворю)

ються цифрові сигнали.

Основа всієї конструкції – це міцний герметичний корпус,

який захищає точну внутрішню механіку від зовнішніх чин)

ників. Всередині корпуса розташовані диск (набір із декількох

дисків), що обертається електродвигуном, магнітні головки з

механізмом переміщення і попередній підсилювач сигналу.

Корпус заповнено чистим повітрям.

Магнітний диск – це кругла пластина з алюмінію (іноді із

спеціального скла), поверхня якої оброблена за найвищим кла)

сом точності. Для надання дискові магнітних властивостей його

поверхню вкривають сплавом на основі хрому чи кобальту.

«Методи і технічні засоби митного контролю»

292

Магнітна головка має дуже маленькі розміри і виготовляється

за технологією мікросхем методом фотолітографії. Корпус голов)

ки – керамічний, відполірований так само як і поверхня диску.

Привід головок – це плоска котушка)соленоїд, яка розміще)

на між полюсами постійного магніту і закріплена на кінці ва)

желя, що обертається на підшипнику. Котушка здатна пере)

міщуватися під дією електричного струму, одночасно

переміщуючи магнітні головки в радіальному напрямі.

У робочому стані головки знаходяться на відстані 0,1 мкм

від поверхні диска. Відсутність механічного контакту поперед)

жує зношування головок і диска за рахунок тертя.

Уся інформація записується на поверхню диска концент)

ричними колами (доріжками). Кожній доріжці й сектору на цій

доріжці надається порядковий номер. Розташовані одна над

другою доріжки з однаковими номерами утворюють циліндр.

Наприклад, вінчестер Fujitsu MP 633409 має два диски з чотир)

ма робочими сторонами, кожний його циліндр складається з

чотирьох доріжок.

У склад контролера вінчестера входять: схема управління

двигуном, схема управління позиціонування магнітних голо)

вок, канал читання)запису, цифровий сигнальний процесор,

буфер пам’яті накопичувача, інтерфейс та логіка.

Контроль жорсткого диска на відсутність забороненої

інформації є процедурою достатньо складною і вимагає по)

слідовного виконання певних операцій (рис. 11.2).

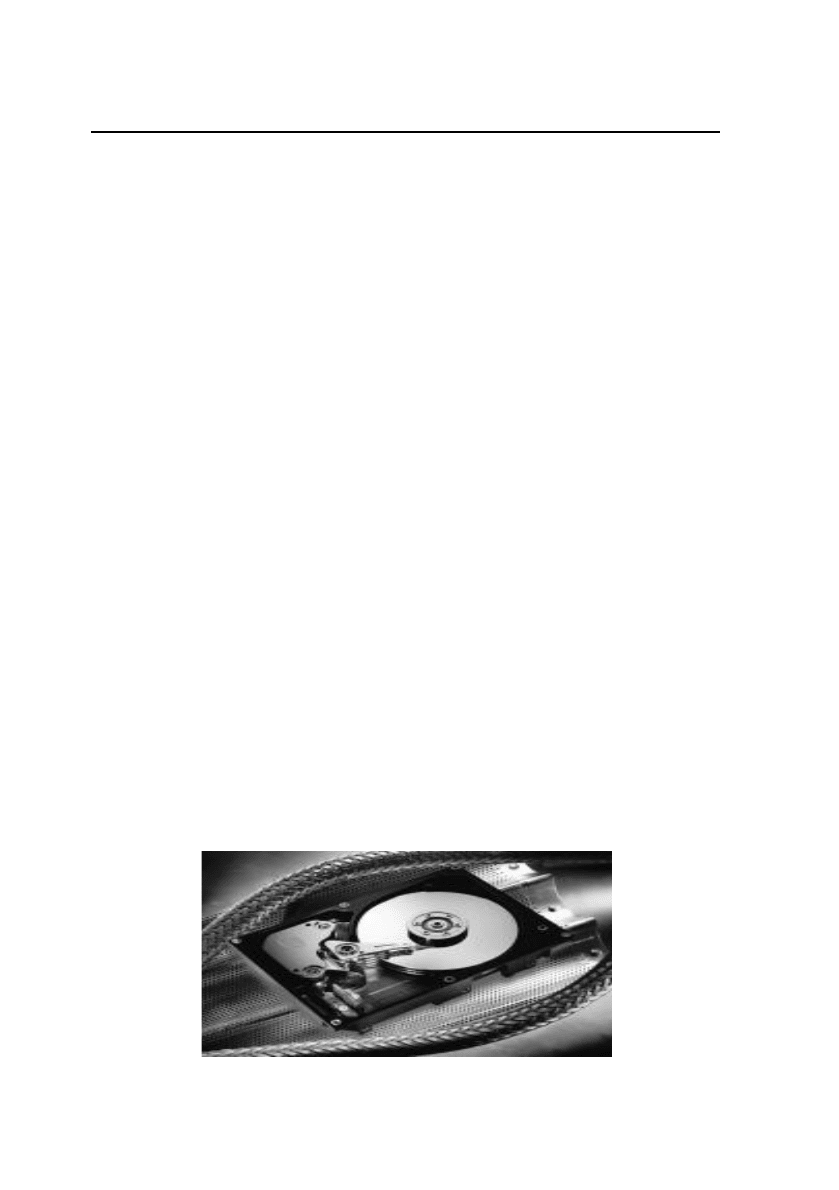

Рис. 11.1 Вигляд внутрішньої порожнини корпуса вінчестера

293

11. Технічні засоби митного контролю носіїв інформації

Визначити режим роботи

накопичувача

(“Master”,”Slave” або інший)

Вставити накопичувач у

переносний контейнер, який

відділяється від “кишені”

(

mobile rack

)

Запустити ПК і через BIOS

змінити параметри CMOS

щодо підключеного

накопич

вача

Перевірка інформації

Встановлення

накопичувача

виконано успішно

ТАК

Перевірка

режиму

Перевірка

підключення

Перевірка

параметрів

НІ

Рис. 11.2. Послідовність виконання операцій

контролю інформації на жорстокому диску

Зовсім недавно з’явилися накопичувачі інформації із

змінними жорсткими дисками (Removable Cartridge). Носій

інформації для такого накопичувача – це диск на жорсткій

металевій або склопластиковій основі Герметичний корпус за)

хищає диск від дії зовнішніх чинників.

Накопичувачі Jaz виробляє фірма Iomega . Вони працюють

із змінними жорсткими дисками місткістю 1 Гбайт. Швидкість

«Методи і технічні засоби митного контролю»

294

проходження інформації в цих пристроях досягає 12 Мбайт/с.

Один диск Jaz може містити, для порівняння:

 2 годинний відеофільм (формат MPEG);

 8 годинний звуковий фільм високої якості;

 до 100 фотографій розміром 10×15 см.

Ця ж фірма розробила компактний накопичувач марки Clik,

який суміщається з більшістю сучасних портативних пристроїв, в

тому числі з ноутбуками, електронними записниками і мобільни)

ми телефонами. Диск для цього пристрою має розміри 50 × 50 мм.

Широкого розповсюдження набули диски Sy Quest стандар)

ту Sy Jet. Характерною ознакою цих дисків є наявність при)

строю захисту від несанкціонованого запису інформації

Компанія Xyratex , колишній підрозділ фірми IBM виготов)

ляє накопичувачі із змінними жорсткими дисками Max Т

місткістю 540 Мбайт. Аналогічний накопичувач виробляє фірма

Nomai. На світовому ринку продукцію компанії Sy DOS у цьо)

му класі носіїв інформації репрезентують змінні жорсткі диски

з однойменним стандартом.

Зародження гнучких магнітних дисків відноситься до 1967 р.

Перший такий диск фірми IBM мав діаметр 8 дюймів і місткість

1 Мбайт. Починаючи з 1971 р. гнучкі магнітні диски виготов)

ляють і інші компанії. Загальновизнаними були диски діамет)

ром 5,25 дюйма і особливо 3,5 дюйма. Останнім представником

дисків 3,5 дюйма є дискети надвисокої щільності інформації

стандарту ED, який використовує вертикальний принцип за)

пису. Це дозволило вдвічі збільшити місткість диску у по)

рівнянні з тими, що використовують стандарт HD.

Магнітні диски з ефектом Бернуллі (надшвидкі) розроблені

фірмою Iomega у середині 80)х р. минулого сторіччя. Ці диски

не досягли помітного успіху, проте їх ще можна зустріти на рин)

ку носіїв інформації.

Фірмою Iomega розроблений малогабаритний пристрій збе)

рігання інформації – Zip, який працює з картриджами розміром

6Ч102Ч102 мм і масою біля 30г. Сучасні моделі цих пристроїв

здатні зберігати на одному носієві до Мбайт інформації.

295

11. Технічні засоби митного контролю носіїв інформації

11.2.3. Оптичні носії інформації

Оптичні накопичувачі інформації (CD, DVD, Mo) викорис)

товують лазерну технологію запису та відтворення інформації. Їх

перевагою є захищеність від дії електричних і магнітних завад.

Винахід у 1982 р. фірмою SONY разом із фірмою Philips

компакт)дисків виявився відчутним кроком науково)технічно)

го прогресу. Зручність користування, якість звуку, швидкий

довільний доступ поступово виштовхують аудіокасети із ши)

рокого застосування.

Інформація на компакт)диски записується у цифровій

формі. Виготовляється диск з прозорих полімерів. На робочій

поверхні розташовані заглибини з відбиваючим світло покрит)

тям. У заглибинах (пітах) записують цифрові коди. Сучасні

компакт)диски на основі телура і ванадію дозволяють переза)

писувати інформацію багаторазово, для чого використовують

промінь лазера різної інтенсивності.

У 1992 р. фірма SONY розробила новий носій інформації –

мінідиск (MD). На ньому можна записати до 74 хвилин стерео)

звуку. Витримує до мільйона циклів перезапису без погіршен)

ня якості звучання.

З 1997 р. отримала поширення оптична технологія зберіган)

ня інформації на багатошарових двобічних цифрових універ)

сальних дисках DVD, який може містити аудіо, відео і комп’ю)

терну інформацію.

Магнітооптичні носії інформації. Магнітооптичний диск –

це полікарбонатна основа товщиною 1,2 мм, на яку нанесено

декілька шарів тонкої плівки, які реалізують магнітну частину

технології, оптична частина реалізується зчитуючим лазером.

Основними шарами диска є захисний (захищає поверхню від

пошкоджень), шар відбиваючий (корегує роботу лазера), діелек)

тричні шари (теплоізолюючий магнітний і підсилюючий ефект

поляризації), магнітний шар (власне накопичувач інформації).

Конструктивно диск розташовується у пластиковій коробці

з вікном та „шторкою”.

МО – диски розрізняють за розміром і обсягами. Диски

розміром 5,25 дюйма мають максимальну місткість 9,11 Гб. Вони

«Методи і технічні засоби митного контролю»

296

витримують дуже значну кількість циклів перезапису, не чут)

ливі до зовнішніх магнітних полів, радіаційного випромінюван)

ня, гарантують збереження записаної інформації протягом 50

років. Унікальний набір характеристик забезпечив магнітооп)

тичній технології застосування в high–end пристроях запису з

підвищеними вимогами до обсягів та надійності збереження

даних (магнітні бібліотеки).

Магнітооптичні дисководи виготовляють: фірми

Sony:Maxoptic, а магнітооптичні бібліотеки: фірми Hewlett–

Packard, Maxoptic, Plasmon, UNIES. У бібліотеках Hewlett–

Packard використовуються магнітні дисководи Sony: місткістю

5,2 і 9,1 Гб, в бібліотеках Moхoptix – диски, Maxoptic (5,2 Гб)

або Sony (9,1).

Дисковод (SMO – F561), що виготовлений фірмою Sony у

2000 р., який підтримує 5,25 диски місткістю 9,1 Гб ,для фірми

виявився останнім, який використовує традиційну МО–техно)

логію. Подальший розвиток цієї галузі передбачає фірма, пов’я)

зана з новою технологією оптичного запису UDO (Ultra Density

Optical). Конкурентну технологію застосовує фірма Fujitsu під

назвою GigaMo.

Технологія UDO базується на застосуванні короткохвильо)

вого лазера з довжиною хвилі 405 нм, який дозволяє збільши)

ти щільність доріжок і щільність запису на доріжці. Процес за)

пису використовує зміну фази. Формат UDO передбачає

місткість 5,25)дюймового диска на 40 Гб.

До форматів з понад високими щільностями запису ще ра)

ніше за Sony перейшла фірма Maxoptic (формат OSD – optical

super density), заснована на МО–технології. Початкова місткість

диска – 40 Гб.

Для підвищення щільності запису і швидкості використо)

вується комбінація декількох прийомів, на відміну від традиц)

ійної і МО–технології, робочий шар розташовують практично

на поверхні диска. (OCIR – Over Coat Incident Recording). За)

хисний шар настільки тонкий, що головки можуть наблизити)

ся до робочого шару майже впритул. Головка зчитування об)

ладнана спеціальною лінзою (Recessed Objective Lens). Завдяки

297

11. Технічні засоби митного контролю носіїв інформації

цим двом умовам досягається мінімальний розмір світлової

плями. Запис здійснюється двома головками. Оптична головка

здійснює нагрівання робочого шару, а магнітна змінює напрям

магнітного поля (Magnetic Field Modulation). Обидві сторони

диска одночасно приймають участь у роботі, завдяки чому

швидкість запису та зчитування інформації подвоюється.

11.2.4. Твердотільні (об’ємні) носії інформації

Початок ХХІ сторіччя ознаменований появою твердотільно)

го або Flash – пам’яті. В їх основі – напівпровідникові інтег)

ральні мікросхеми. Місткість таких носіїв перевищує сотні

Мбайт. Значне зниження вартості цих носіїв інформації вик)

ликало появу електронних рекордерів на їх основі.

Флеш)пам’ять у вигляді стандартних карт (SmertMedia або

MultiMedia Card) є в декілька разів меншою за компакт)диск.

Її вага становить декілька десятків грам. Використання флеш)

пам’яті позбавляє від необхідності встановлювати у рекордери

точну механіку. Такі рекордери споживають незначну кількість

енергії і не бояться поштовхів, вібрацій та інших механічних

чинників. Інформація на флеш)пам’яті може зберігатися трива)

лий час, не втрачаючи якості з багаторазовим перезаписуван)

ням або відтворенням.

11.3. Технічні засоби митного контролю

носіїв інформації та її утилізації

Оперативна задача контролю носіїв аудіо) та відеоінформації

складається з п’яти під задач: контроль носіїв аудіоінформації,

контроль носіїв відеоінформації, контроль фотоплівок і слайдів,

контроль носіїв інформації для ЕОМ, стирання (знищення)

інформації, занесеної на різні носії.

Аудіоінформація, що підлягає контролю може зберігатися

на магнітних стрічках, на бобінах, котушках, касетах стандарт)

ного зразка або на спеціальних мікрокасетах для компактних

диктофонів. Для прослуховування інформації, записаної на цих

носіях, використовуються звичайні побутові магнітофони, ком)

пакт)касетні плеєри і магнітофони, а також мінідиктофони.

«Методи і технічні засоби митного контролю»

298

Пристрої запису інформації на магнітну стрічку називають

магнітофонами. Серед них розрізняють магнітофони аналого)

вого сигналу і цифрового сигналу, котушкові і касетні, з голов)

ками нерухомими і такими, що обертаються.

Аналогова магнітна стрічка сьогодні застосовується в основ)

ному для запису початкового багатоканального матеріалу (ши)

рока стрічка – 2 дюйма), а також для зведення фонограм (вузь)

ка стрічка – 1 дюйм). Останнім часом стаціонарні аналогові

магнітофони виготовляли фірми Studer, Otari, Tascam.

Аналогові касетні магнітофони з нерухомими головками

використовують один з найдешевших форматів запису.

Найбільш популярні марки професійних касетних магнітофонів

сьогодні – Toscam, Denon, Marantz.

Аналогові касетні магнітофони з головками, що обертають)

ся, застосовуються для запису і відтворення зображення (віде)

омагнітофони). Відеомагнітофони дозволяють записувати ана)

логові сигнали з частотою декілька мегагерц завдяки блоку

головок, що обертаються. Це забезпечує потрібну швидкість

переміщення головок відносно стрічки.

Цифрові котушкові магнітофони з нерухомими головками

використовують запис інформації в форматі DASH (Digital

Audio Stationary Head). Формат винайдений фірмою SONY, яка

і виготовляє такі магнітофони РСМ 3324 і РСМ 3348 відповід)

но на 24 і 48 доріжок запису.

З цифрових котушкових магнітофонів з головками, що обер)

таються відомий апарат NAGRA)D. Занадто дорогий чотирика)

нальний магнітофон для запису класичної музики.

Цифрові касетні магнітофони з головками, що обертаються

є найбільш поширеним класом апаратів. До нього відноситься

формат DAT, а також багатоканальні рекордери, що викорис)

товують для запису відеокасети.

В DAT форматі запис здійснюється на невеликі спеціальні

касети. Механічна частина DAT магнітофона подібна на механ)

ічну частину відеомагнітофона. Тривалість звучання касети – 2

години. Портативні DAT рекордери з часовим кодом (службова

інформація) виготовляє фірма Fostex, без часового коду – фірма

299

11. Технічні засоби митного контролю носіїв інформації

Toscam, SONY. Професійні DAT рекордери середнього класу –

SONY, Panasonic, Toscam, Fostex, Otari.

На рис. 11.3 зображений мікрокасетний магнітофон форма)

ту DVCPRO 50 для касет «Panasonic AJ)SD965», призначений

для запису і відтворення аудіоінформації касет, DVI, DVCAM.

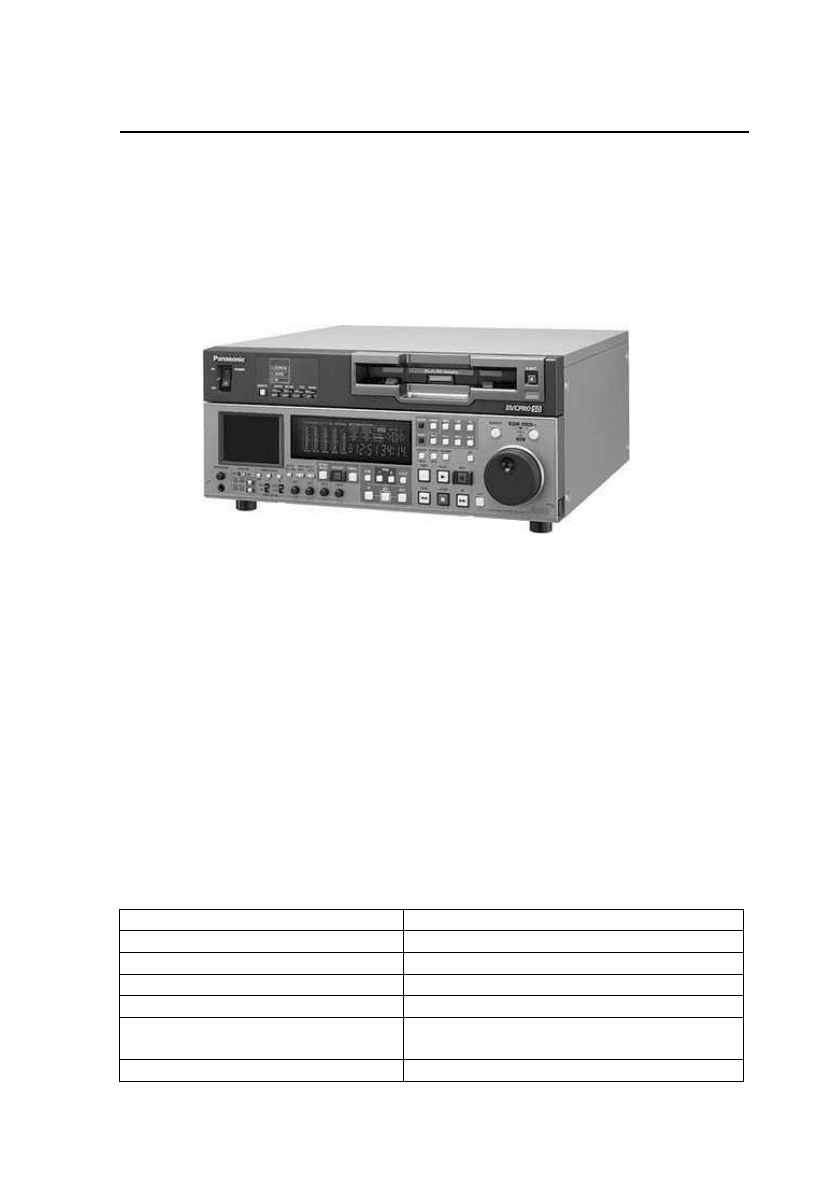

Рис. 11.3. Магнітофон DVCPRO 50 фірми „Panasonic”

Магнітофон призначений для цифрового компонентного

запису і відтворення звуку зі швидкістю 50 Мбіт/с. Співвідно)

шення сигнал/шум – 60 дБ. Максимальний час запису і відтво)

рення із використанням касет XL AJ – 5P02L – 126 хвилин.

Автоматичний вибір формату із відтворенням касет DVI,

DVCAM.

Технічні характеристики магнітофона наведені у табл. 11.2.

Таблиця 11.2.

Технічні характеристики диктофона RN.502EZ.K

Параметр Значення параметра

Цифрове сповільнення ± 0,43/0,5/0,75

Швидкість пошуку із переглядом ±32х

Швидкість перемотування ±52х

Монітор ЖК 3,5''

Функція TSO

Корекція швидкості стрічки

від – 0,7 до + 1,3

Функція WFM Моніторинг форми сигналу

«Методи і технічні засоби митного контролю»

300

Контроль відеоінформації, записаної на відеокасетах, вима)

гає оснащення ділянок митного контролю відеомагнітофонами

або плеєрами всіх існуючих в даний час відеосистем (PAL)

Secam, NTSC) і форматів відеозапису (VHS, Super VHS, Video

8, Betamax, Umatic).

Як телевізійні пристрої використовуються мультисистемні

монітори. В окремих випадках для проглядання інформації з віде)

окасет можуть використовуватися телевізори із декодерами.

Rolsen R2V 400 (рис. 11.4) забезпечує підтримку основних циф)

рових форматів – програвання всіх основних форматів – DVD,

Video CD (VCD), Super Video CD (SVCD), Audio CD (CD) DA),

МР3, підтримує відтворення відеоформатів PAL/Mesecam,

NTSC, запис в системах PAL/Mesecam. Прилад забезпечує

високоякісний Ні)Fі – стереозвук, а 6 відеоголовок з лазерним

юстируванням забезпечують високу якість зображення.

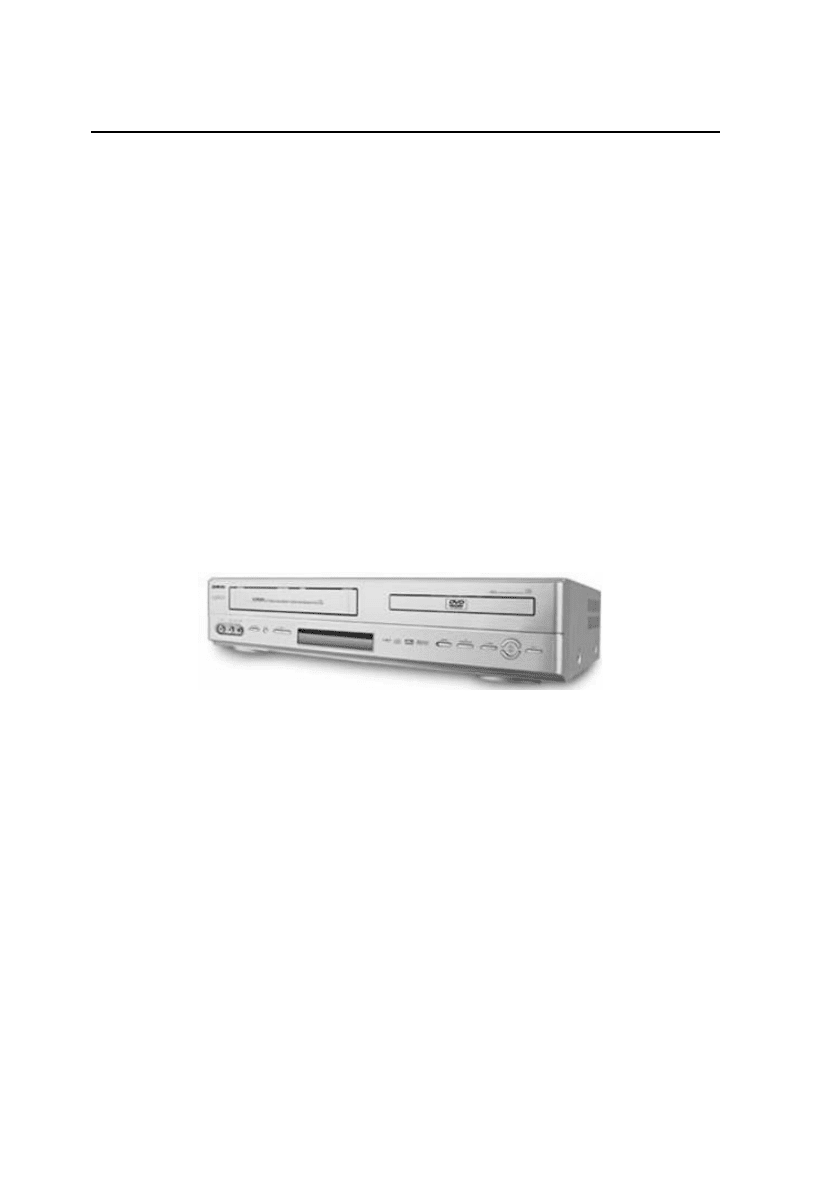

Рис.11.4. Комбінований DVD/VHS,плеєр Rolsen R2V 400

Програвач Dream Х.108 (рис. 11.5) – це практично універ)

сальний DVD програвач компакт)дисків відтворює:

 DVD)Video, mini DVD, DVD)ISO, SVCD, VCD 1.х, 2.0; CD)DA,

JPEG, Kodak Foto CD, MP3;

 AVI)файли відповідно до ISO 9960 (DivX i XviD);

 стандарти PAL i NTSC із растром 4:3 і 16:9;

 роздільна здатність за горизонталлю від 500 ліній;

 прогресивна розгортка.

Сумісні типи носіїв: DVD/DVD)R/DVD)RW/DVD+RW;

CD/CD)R/CD)RW (12 і 8 см).

Аудіо: CD)DA і МР3; MPEG1 Layer1, 2 і 3 (МР3 – як VBR

так і BR), РСМ; OGG)Vorbis оптичний і коаксіальний S/PDIF

цифровий вихід (сумісний з Dolby Digital 5.1 і DTS).
