4. Как зависят индуктивное и емкостное сопротивления элементов от
частоты?
5.
От чего зависит угол сдвига фаз в электрической цепи синусоидаль-
ного тока между напряжением и током?
6.
Напишите выражение по закону Ома для действующего значения то-
ка в электрической цепи, состоящей из последовательно соединен-
ных элементов с параметрами
и
(а также
и C ), если к зажи-
мам электрической цепи приложено синусоидальное напряжение
sin
mu
uU ωt ψ. Постройте векторные диаграммы.
7.
Напишите выражение для действующего значения напряжения на
зажимах электрической цепи, состоящей из катушки индуктивности
с активным сопротивлением
R и индуктивностью
, если мгновен-
ное значение тока представлено синусоидальной функцией
sin
mi
iI ωt ψ. Начертите векторную диаграмму.
8.

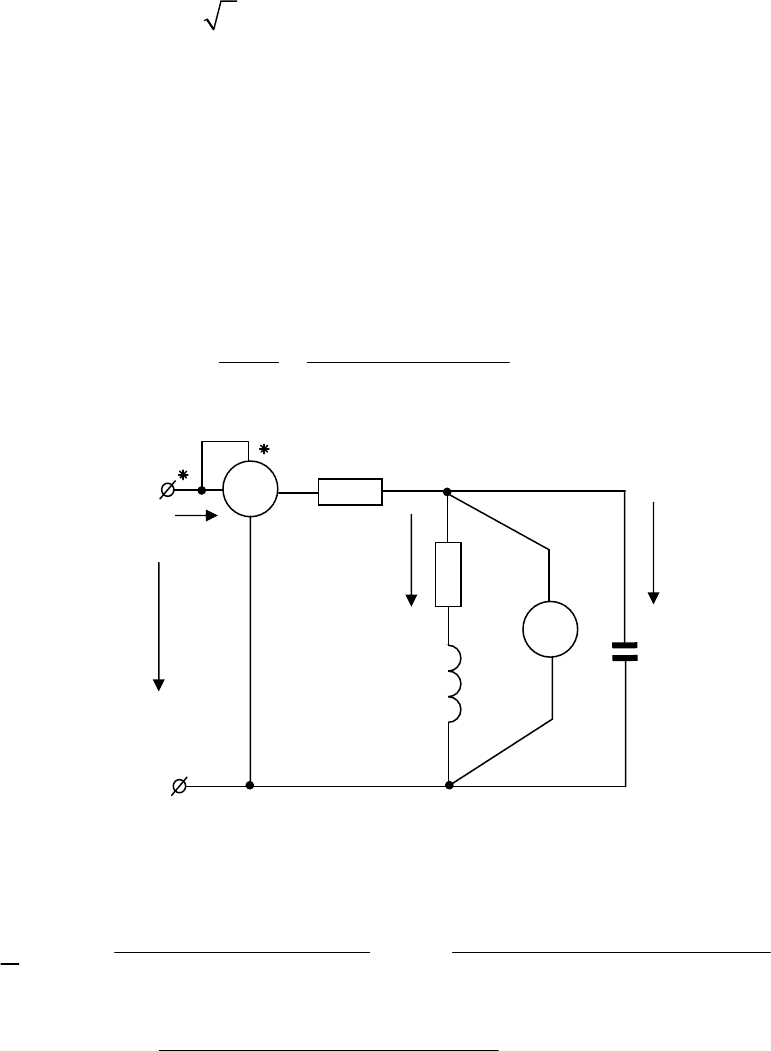

Катушка индуктивности, имеющая параметры
и
, включена па-
раллельно конденсатору емкостью
C . Напряжение на зажимах элек-
трической цепи изменяется по синусоидальному закону
sin
mu
uU ωt ψ. Напишите выражение для модуля действующего
значения тока в неразветвленной части электрической цепи.
9.
В электрическую цепь включены последовательно две катушки ин-
дуктивности с параметрами
1
,
1L
X и
2
,
2L
X и конденсатор емко-
стью
C . Действующее значение приложенного синусоидального на-
пряжения
U . Напишите выражения для действующего значения тока
и коэффициента мощности электрической цепи. Постройте вектор-
ную диаграмму.
10.
В какой электрической цепи и при каком условии наступает резонанс
напряжений?
11.
Напишите закон Ома и первый и второй законы Кирхгофа в ком-
плексной форме.
12.
Начертите треугольники сопротивлений и проводимостей и выведите
формулы перехода от сопротивлений к проводимостям и обратно.
13.
В какой электрической цепи и при каком условии наступает резонанс
токов?
14.
Постройте вектор напряжения U
и вектор тока
I
, сдвинутые между
собой по фазе (причем
φ > 0). Разложите тот и другой векторы на
активную и реактивную составляющие.
15.
Начертите треугольник мощностей и напишите формулы для расчета
мощностей.
