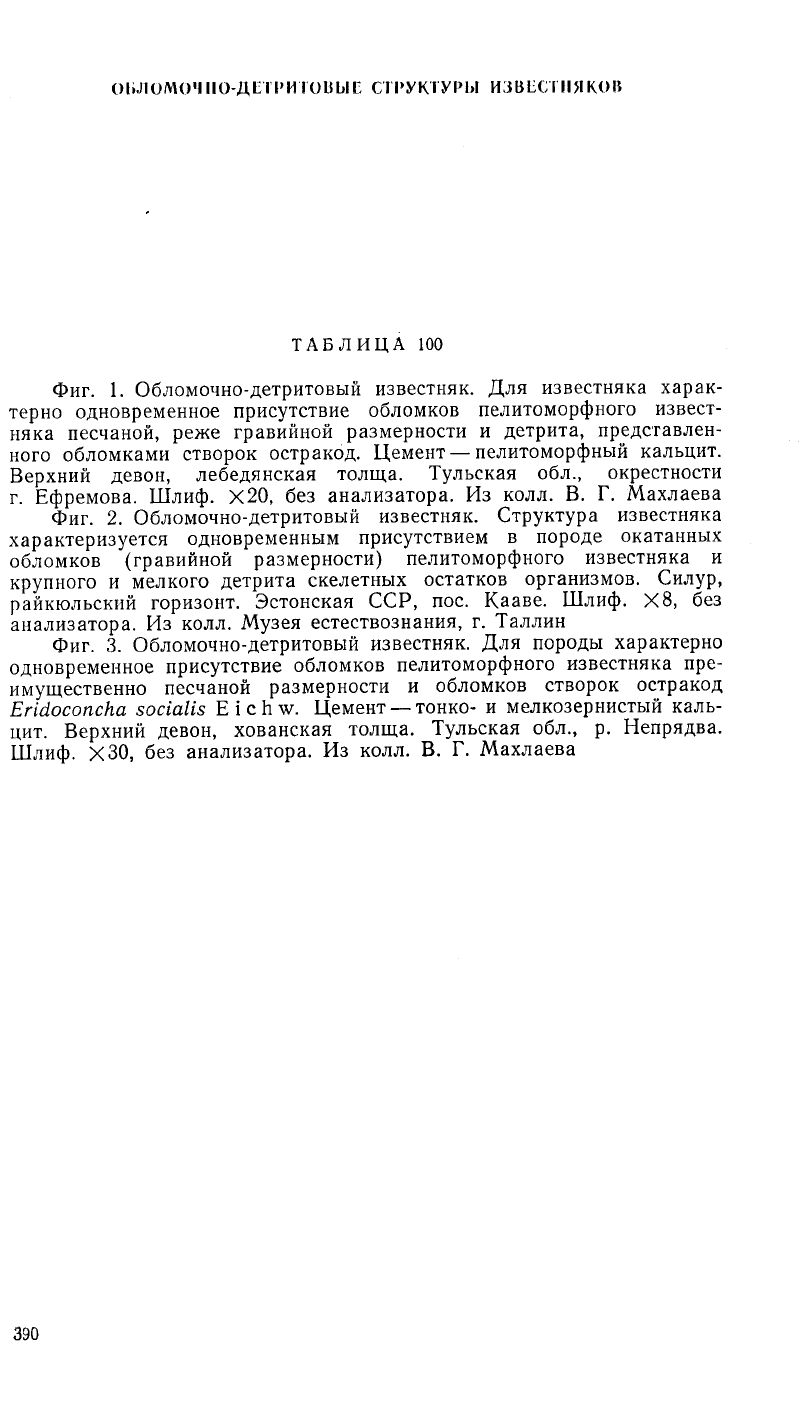

ОЬЛОМОЧНО-ДЕ'П'ИТОВЫС СТРУКТУРЫ ИЗВЕСТНЯКОВ

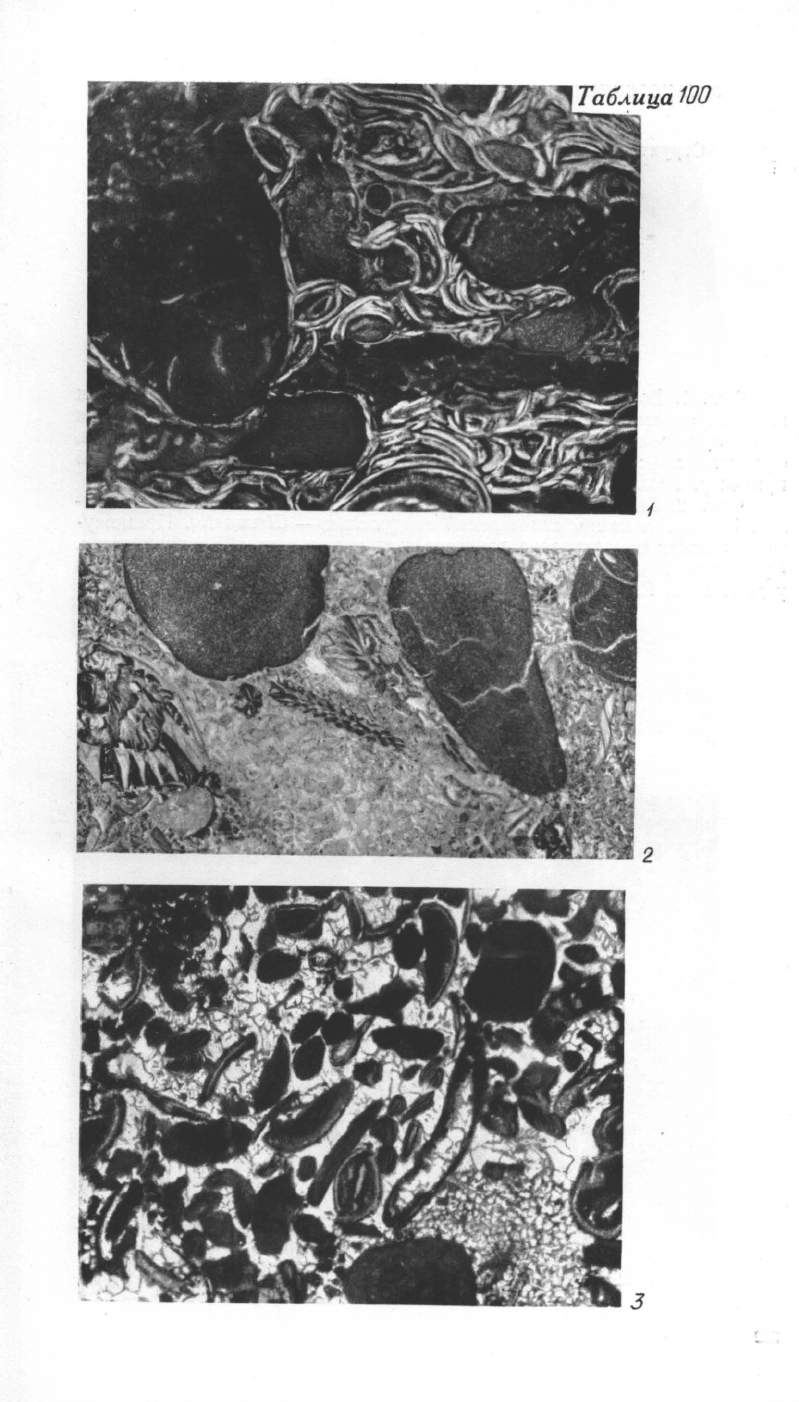

ТАБЛИЦА 100

Фиг. 1. Обломочно-детритовый известняк. Для известняка харак-

терно одновременное присутствие обломков пелитоморфного извест-

няка песчаной, реже гравийной размерности и детрита, представлен-

ного обломками створок остракод. Цемент — пелитоморфный кальцит.

Верхний девон, Лебедянская толща. Тульская обл., окрестности

г. Ефремова. Шлиф. Х20, без анализатора. Из колл. В. Г. Махлаева

Фиг. 2. Обломочно-детритовый известняк. Структура известняка

характеризуется одновременным присутствием в породе окатанных

обломков (гравийной размерности) пелитоморфного известняка и

крупного и мелкого детрита скелетных остатков организмов. Силур,

райкюльский горизонт. Эстонская ССР, пос. Кааве. Шлиф. Х8, без

анализатора. Из колл. Музея естествознания, г. Таллин

Фиг. 3. Обломочно-детритовый известняк. Для породы характерно

одновременное присутствие обломков пелитоморфного известняка пре-

имущественно песчаной размерности и обломков створок остракод

Eridoconcha socialis Eichw. Цемент — тонко- и мелкозернистый каль-

цит. Верхний девон, хованская толща. Тульская обл., р. Непрядва.

Шлиф.

ХЗО, без анализатора. Из колл. В. Г. Махлаева

390

http://jurassic.ru/

ОРГАНОГЕННЫЕ (ФИТОГЕННЫЕ) СТРУКТУРЫ ИЗВЕСТНЯКОВ

(табл.

101—113)

Структуры водорослевых известняков (табл. 101—105)

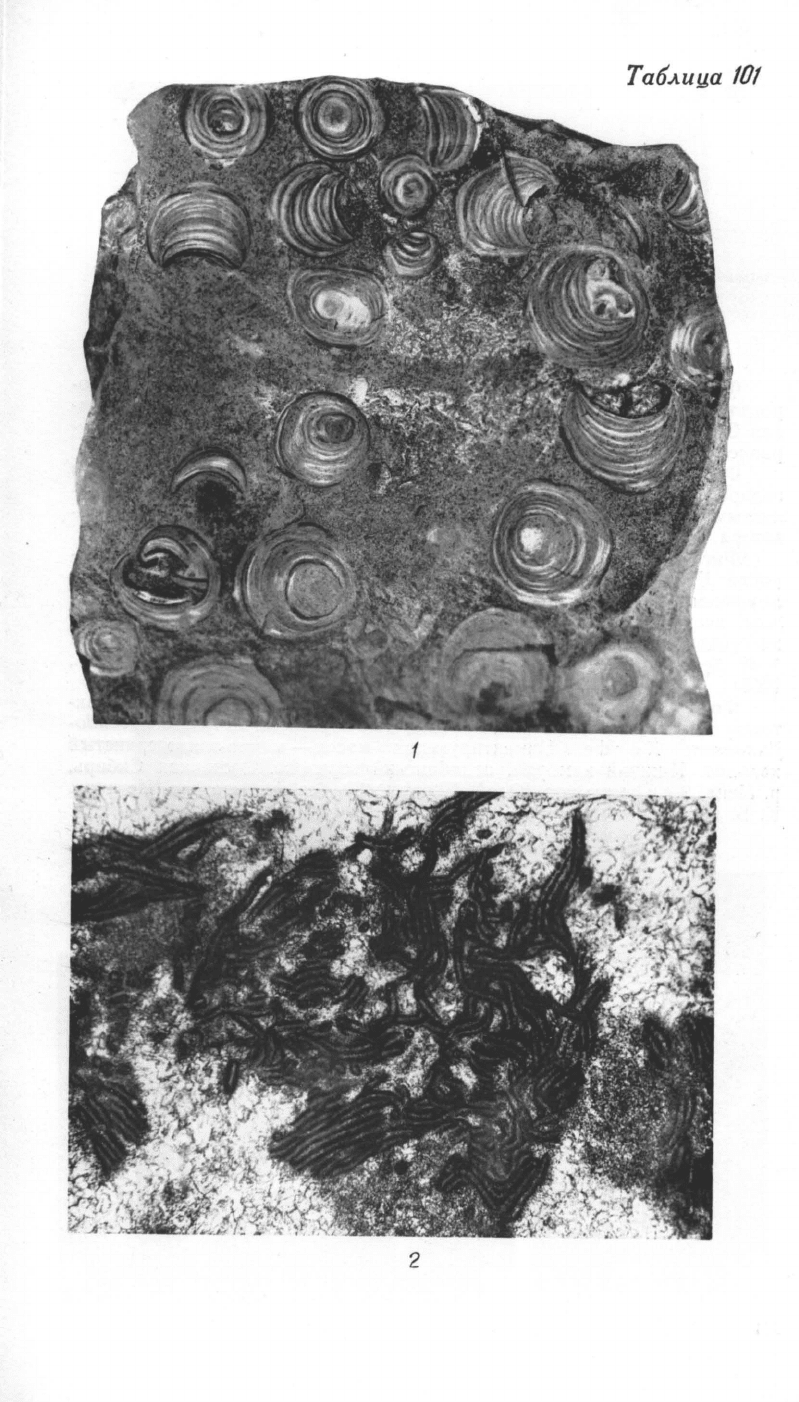

ТАБЛИЦА

101

Фиг. 1. Водорослевый известняк. В известняке видны желваки

колоний синезеленых водорослей — Girvanella, наросших на створки

брахиопод и обволакивающих раковины гастропод. Верхний девон,

франский ярус, свинордские слои. Псковская обл., р. Кудеб, левый

приток р. Великой.

нат. вел. Р. Ф. Геккер, 1935

Фиг. 2. Гирванелловый, частично перекристаллизованный извест-

няк. Порода сложена синезеленой водорослью — Girvanella. Промежу-

точная масса представлена тонкозернистым кальцитом. Верхний девон.

Кузнецкий каменноугольный бассейн, западная окраина, р. Изылы

у д. Изылы. Шлиф. Х54, без анализатора. Т. Н. Вельская, 1960

392

http://jurassic.ru/

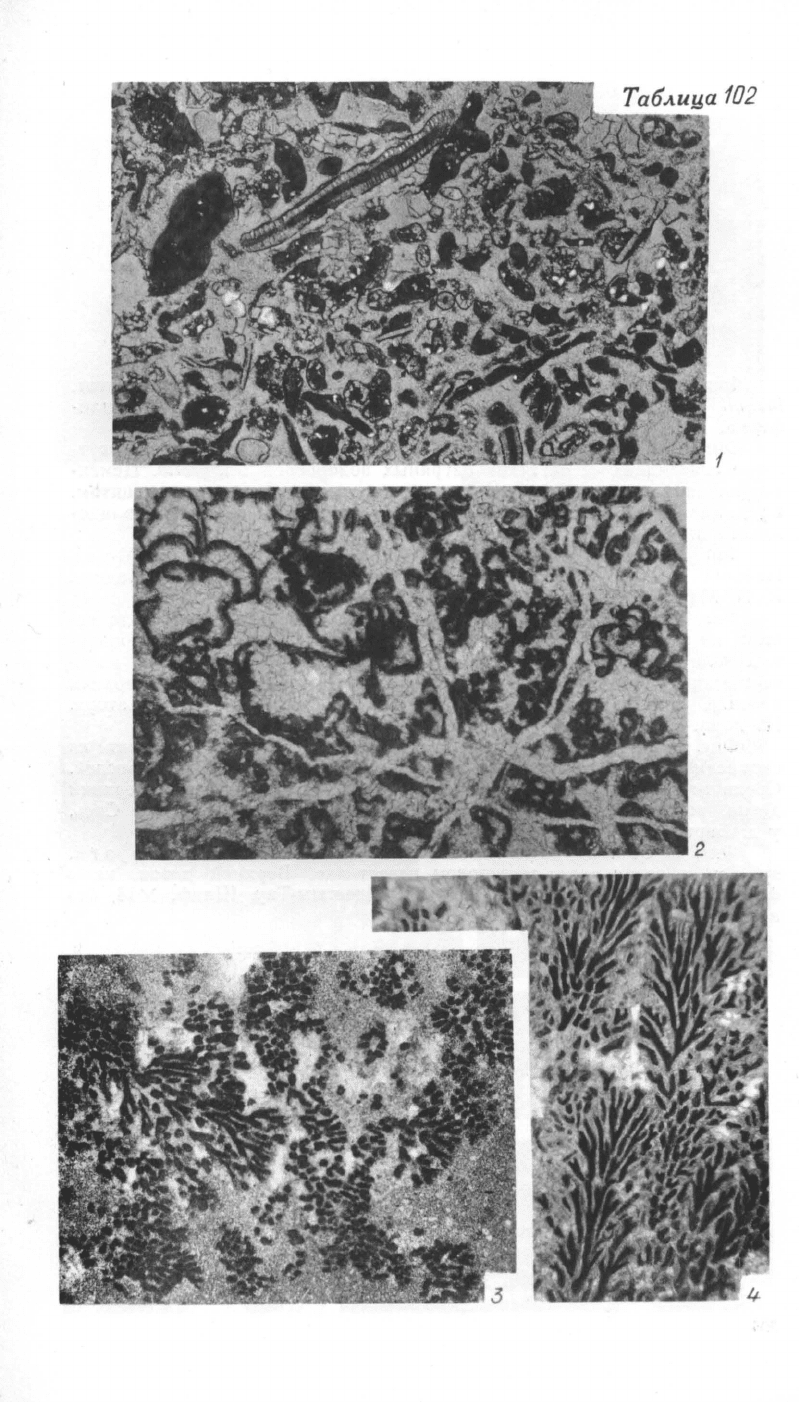

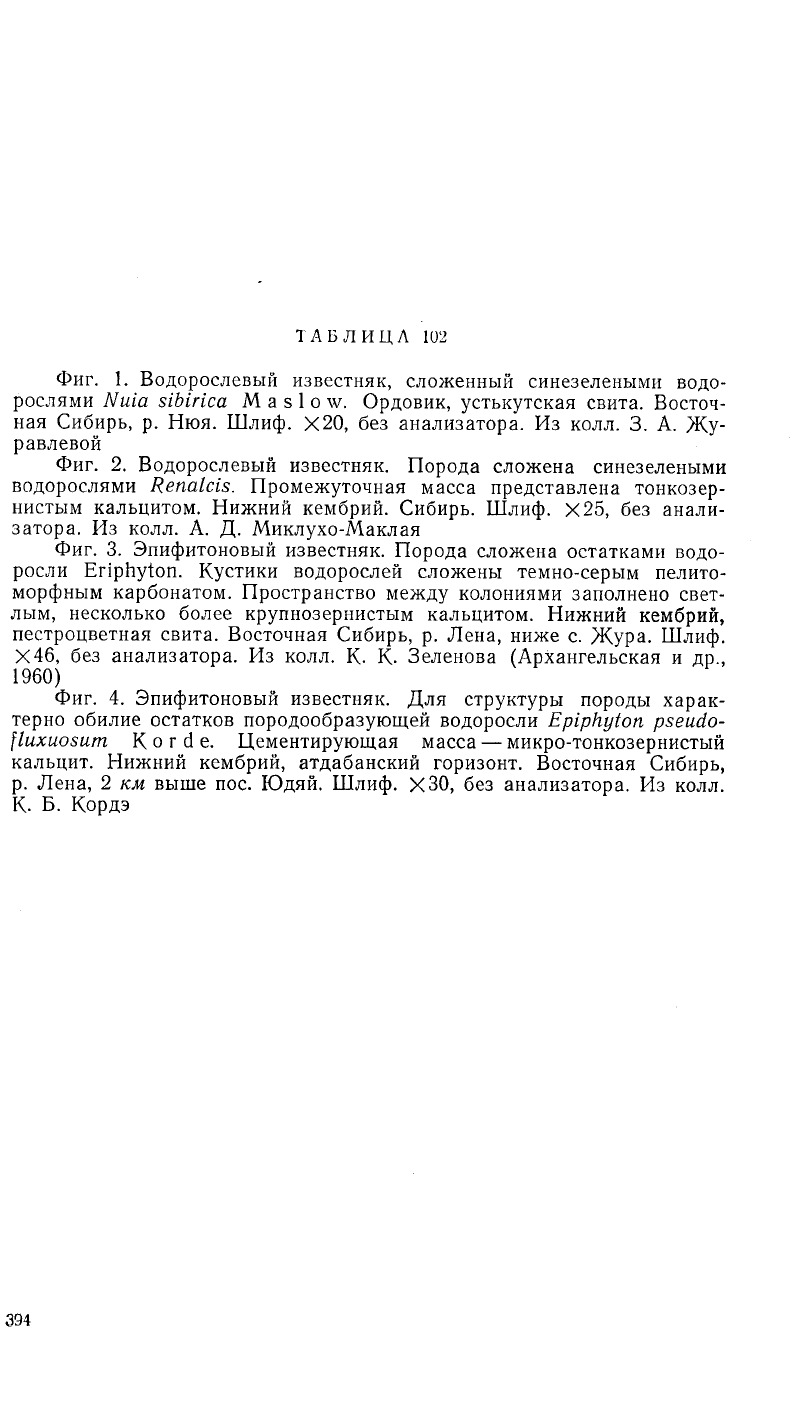

ТАБЛИЦА 102

Фиг. 1. Водорослевый известняк, сложенный синезелеными водо-

рослями Nuia sibirica М a s

о w. Ордовик, устькутская свита. Восточ-

ная Сибирь, р. Нюя. Шлиф. Х20, без анализатора. Из колл. 3. А. Жу-

равлевой

Фиг. 2. Водорослевый известняк. Порода сложена синезелеными

водорослями Renalcis. Промежуточная масса представлена тонкозер-

нистым кальцитом. Нижний кембрий. Сибирь. Шлиф. Х25, без анали-

затора. Из колл. А. Д. Миклухо-Маклая

Фиг. 3. Эпифитоновый известняк. Порода сложена остатками водо-

росли Eriphyton. Кустики водорослей сложены темно-серым пелито-

морфным карбонатом. Пространство между колониями заполнено свет-

лым, несколько более крупнозернистым кальцитом. Нижний кембрий,

пестроцветная свита. Восточная Сибирь, р. Лена, ниже с. Жура. Шлиф.

Х46,

без анализатора. Из колл. К- К- Зеленова (Архангельская и др.,

I960)

Фиг. 4. Эпифитоновый известняк. Для структуры породы харак-

терно обилие остатков породообразующей водоросли Epiphyton pseudo-

fluxuosum К о г d е. Цементирующая масса — микро-тонкозернистый

кальцит. Нижний кембрий, атдабанский горизонт. Восточная Сибирь,

р.

Лена, 2 км выше пос. Юдяй. Шлиф. Х30, без анализатора. Из колл.

К- Б. Кордэ

394

http://jurassic.ru/

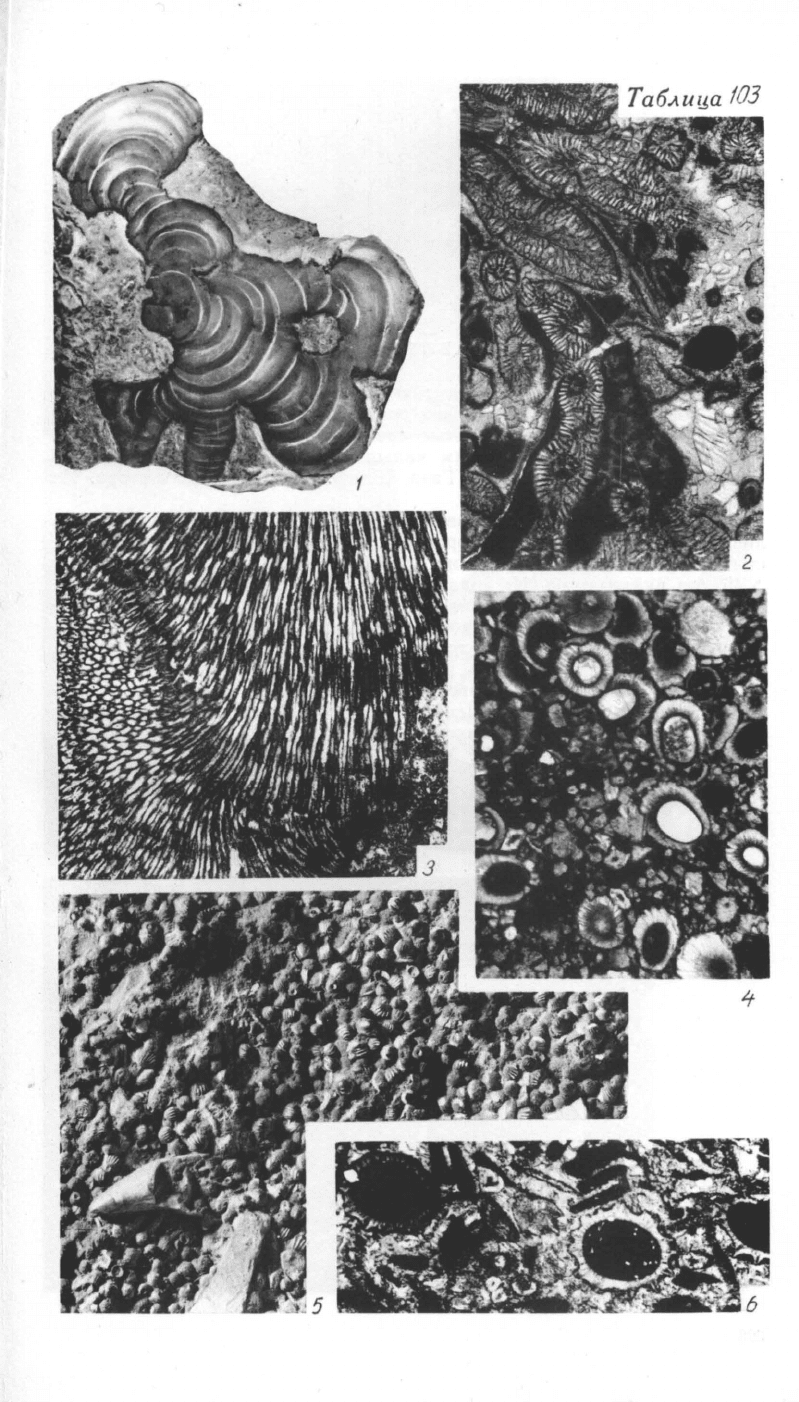

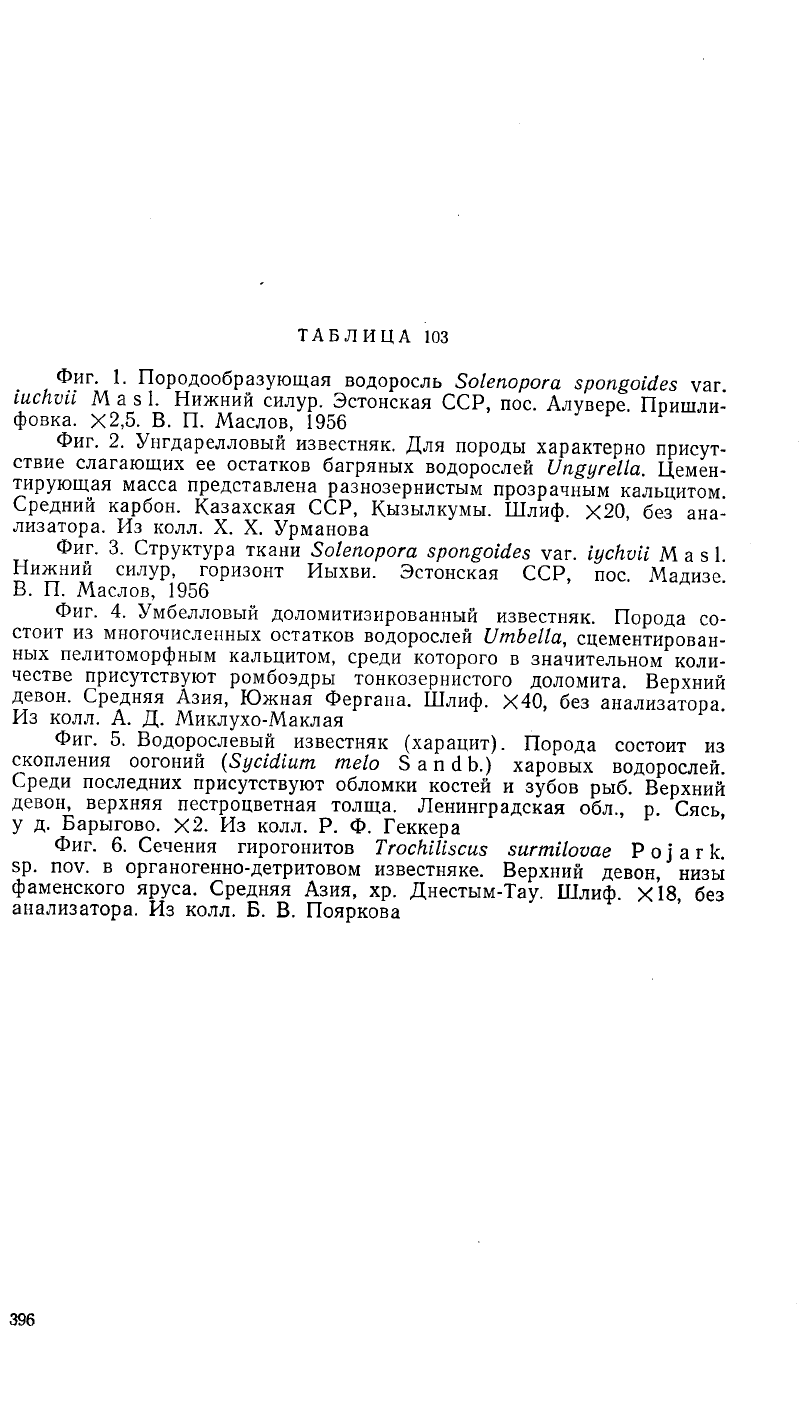

ТАБЛИЦА 103

Фиг. 1. Породообразующая водоросль Solenopora spongoides var.

iuchvii M a s 1. Нижний силур. Эстонская ССР, пос. Алувере. Пришли-

фовка. Х2,5. В. П. Маслов, 1956

Фиг. 2. Унгдарелловый известняк. Для породы характерно присут-

ствие слагающих ее остатков багряных водорослей Ungyrella. Цемен-

тирующая масса представлена разнозернистым прозрачным кальцитом.

Средний карбон. Казахская ССР, Кызылкумы. Шлиф. Х20, без ана-

лизатора. Из колл. X. X. Урманова

Фиг. 3. Структура ткани Solenopora spongoides var. iychvii M a s 1.

Нижний силур, горизонт Иыхви. Эстонская ССР, пос. Мадизе.

В.

П. Маслов, 1956

Фиг. 4. Умбелловый доломитизированный известняк. Порода со-

стоит из многочисленных остатков водорослей Umbella, сцементирован-

ных пелитоморфным кальцитом, среди которого в значительном коли-

честве присутствуют ромбоэдры тонкозернистого доломита. Верхний

девон. Средняя Азия, Южная Фергана. Шлиф. Х40, без анализатора.

Из колл. А. Д. Миклухо-Маклая

Фиг. 5. Водорослевый известняк (харацит). Порода состоит из

скопления оогоний (Sycidium melo S a n d b.) харовых водорослей.

Среди последних присутствуют обломки костей и зубов рыб. Верхний

девон, верхняя пестроцветная толща. Ленинградская обл., р. Сясь,

у д. Барыгово. Х2. Из колл. Р. Ф. Геккера

Фиг. 6. Сечения гирогонитов Trochiliscus surmilovae Р о j а г k.

sp.

nov. в органогенно-детритовом известняке. Верхний девон, низы

фаменского яруса. Средняя Азия, хр. Днестым-Тау. Шлиф. Х18, без

анализатора. Из колл. Б. В. Пояркова

396

http://jurassic.ru/

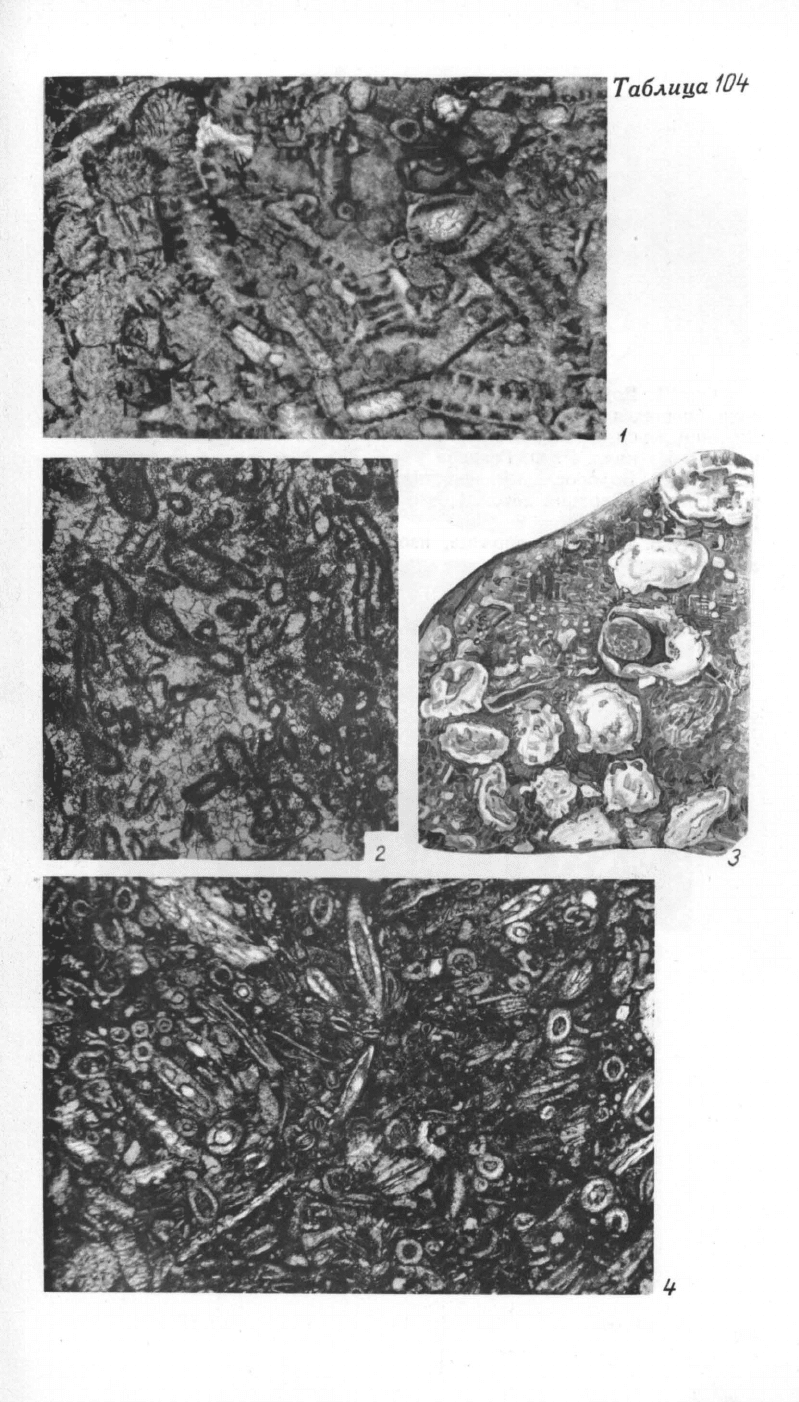

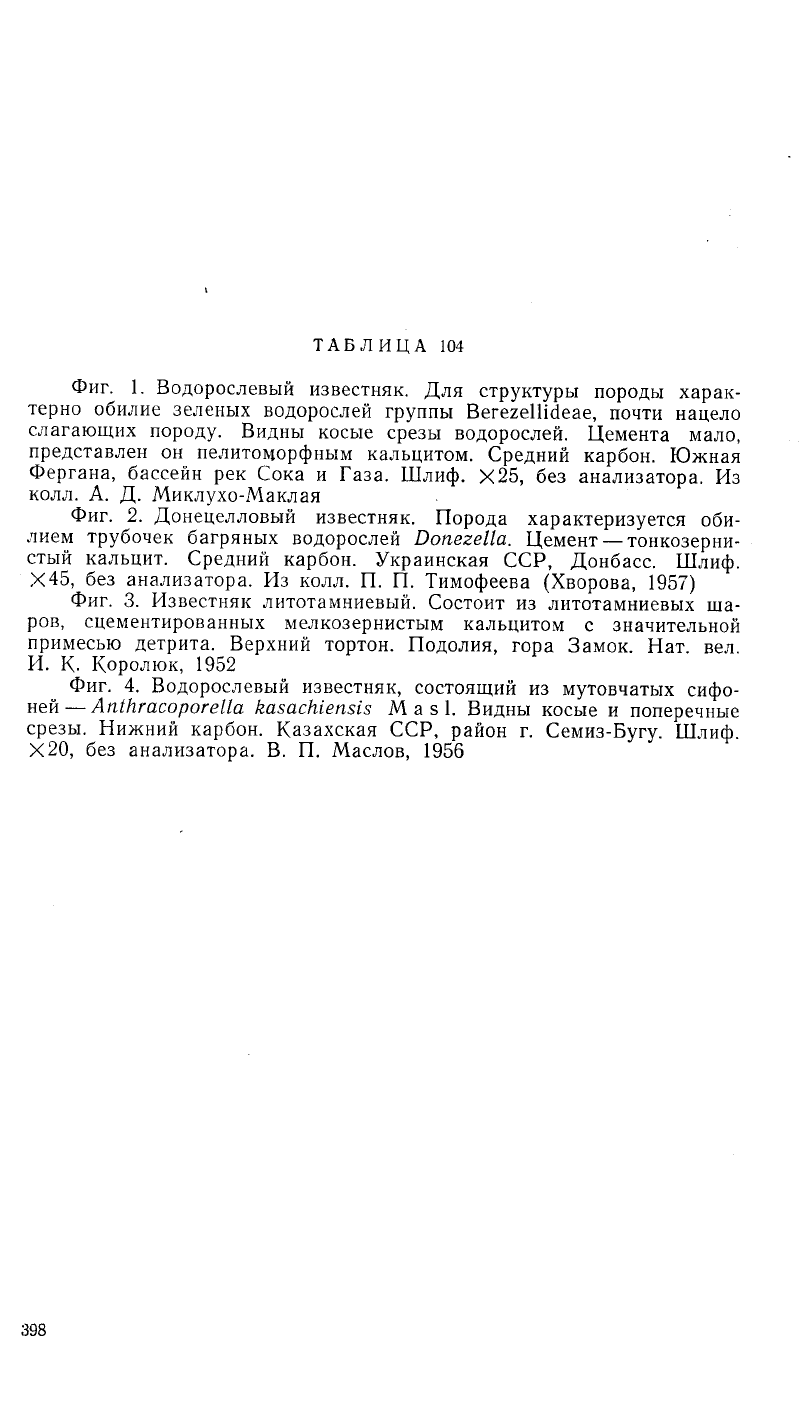

ТАБЛИЦА 104

Фиг. 1. Водорослевый известняк. Для структуры породы харак-

терно обилие зеленых водорослей группы Berezellideae, почти нацело

слагающих породу. Видны косые срезы водорослей. Цемента мало,

представлен он пелитоморфным кальцитом. Средний карбон. Южная

Фергана, бассейн рек Сока и Газа. Шлиф. Х25, без анализатора. Из

колл. А. Д. Миклухо-Маклая

Фиг. 2. Донецелловый известняк. Порода характеризуется оби-

лием трубочек багряных водорослей Donezella. Цемент — тонкозерни-

стый кальцит. Средний карбон. Украинская ССР, Донбасс. Шлиф.

Х45,

без анализатора. Из колл. П. П. Тимофеева (Хворова, 1957)

Фиг. 3. Известняк литотамниевый. Состоит из литотамниевых ша-

ров,

сцементированных мелкозернистым кальцитом с значительной

примесью детрита. Верхний тортон. Подолия, гора Замок. Нат. вел.

И. К. Королюк, 1952

Фиг. 4. Водорослевый известняк, состоящий из мутовчатых сифо-

неи— Anthracoporella kasachiensis М a s 1. Видны косые и поперечные

срезы. Нижний карбон. Казахская ССР, район г. Семиз-Бугу. Шлиф.

Х20,

без анализатора. В. П. Маслов, 1956
