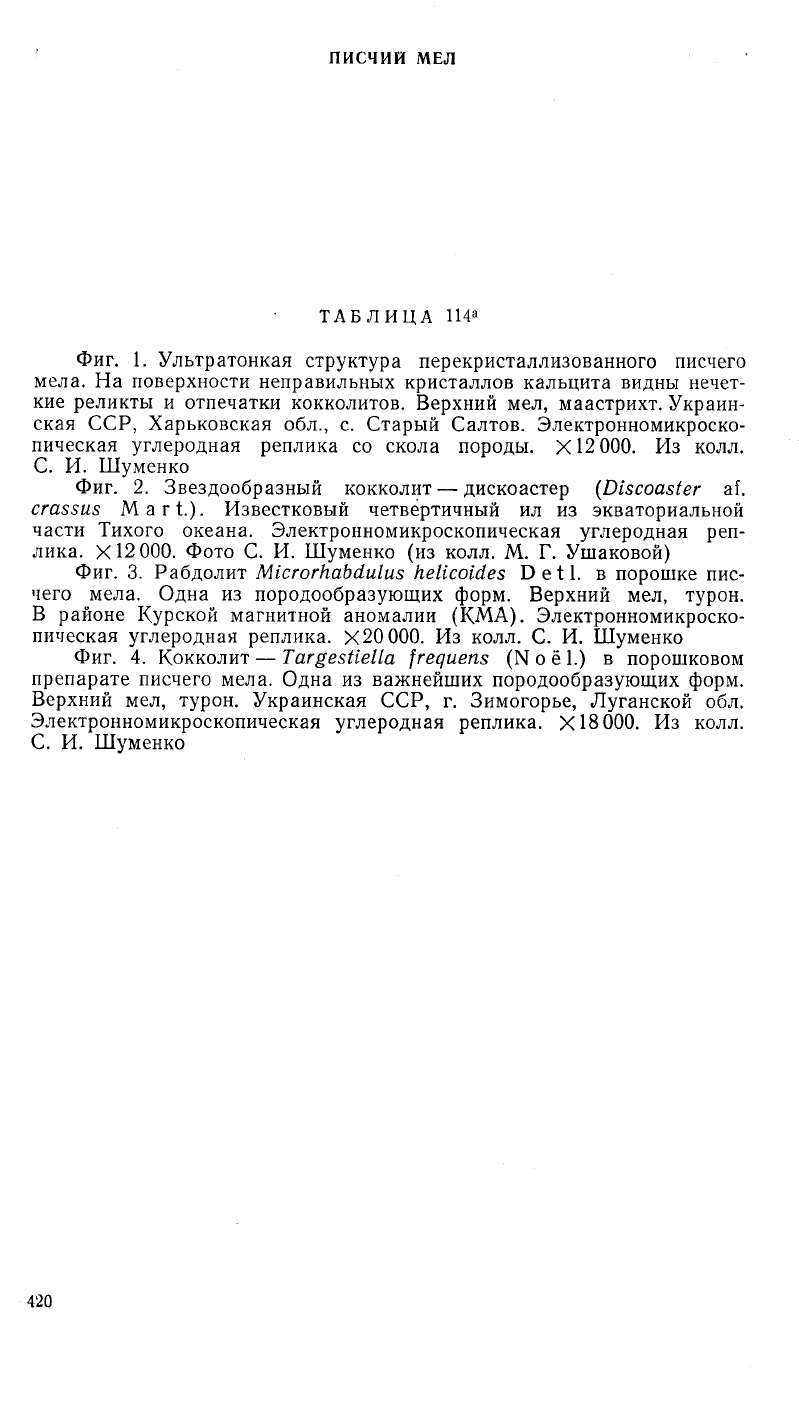

ПИСЧИЙ

МЕЛ

ТАБЛИЦА

П4

Фиг. 1. Ультратонкая структура перекристаллизованного писчего

мела. На поверхности неправильных кристаллов кальцита видны нечет-

кие реликты и отпечатки кокколитов. Верхний мел,

Маастрихт.

Украин-

ская ССР, Харьковская обл., с. Старый Салтов. Электронномикроско-

пическая углеродная реплика со скола породы. X12

ООО.

Из колл.

С. И. Шумейко

Фиг. 2. Звездообразный кокколит — дискоастер (Discoaster af.

crassus Mart.). Известковый четвертичный ил из экваториальной

части Тихого океана. Электронномикроскопическая углеродная реп-

лика. X 12 ООО. Фото С. И. Шумейко (из колл. М. Г. Ушаковой)

Фиг. 3. Рабдолит Microrhabdulus helicoides Detl. в порошке пис-

чего мела. Одна из породообразующих форм. Верхний мел, турон.

В районе Курской магнитной аномалии (КМА). Электронномикроско-

пическая углеродная реплика. Х20 000. Из колл. С. И. Шумейко

Фиг. 4. Кокколит — Targestiella frequens (N о ё 1.) в порошковом

препарате писчего мела. Одна из важнейших породообразующих форм.

Верхний мел, турон. Украинская ССР, г. Зимогорье, Луганской обл.

Электронномикроскопическая углеродная реплика. X18

ООО.

Из колл.

С. И. Шумейко

420

http://jurassic.ru/

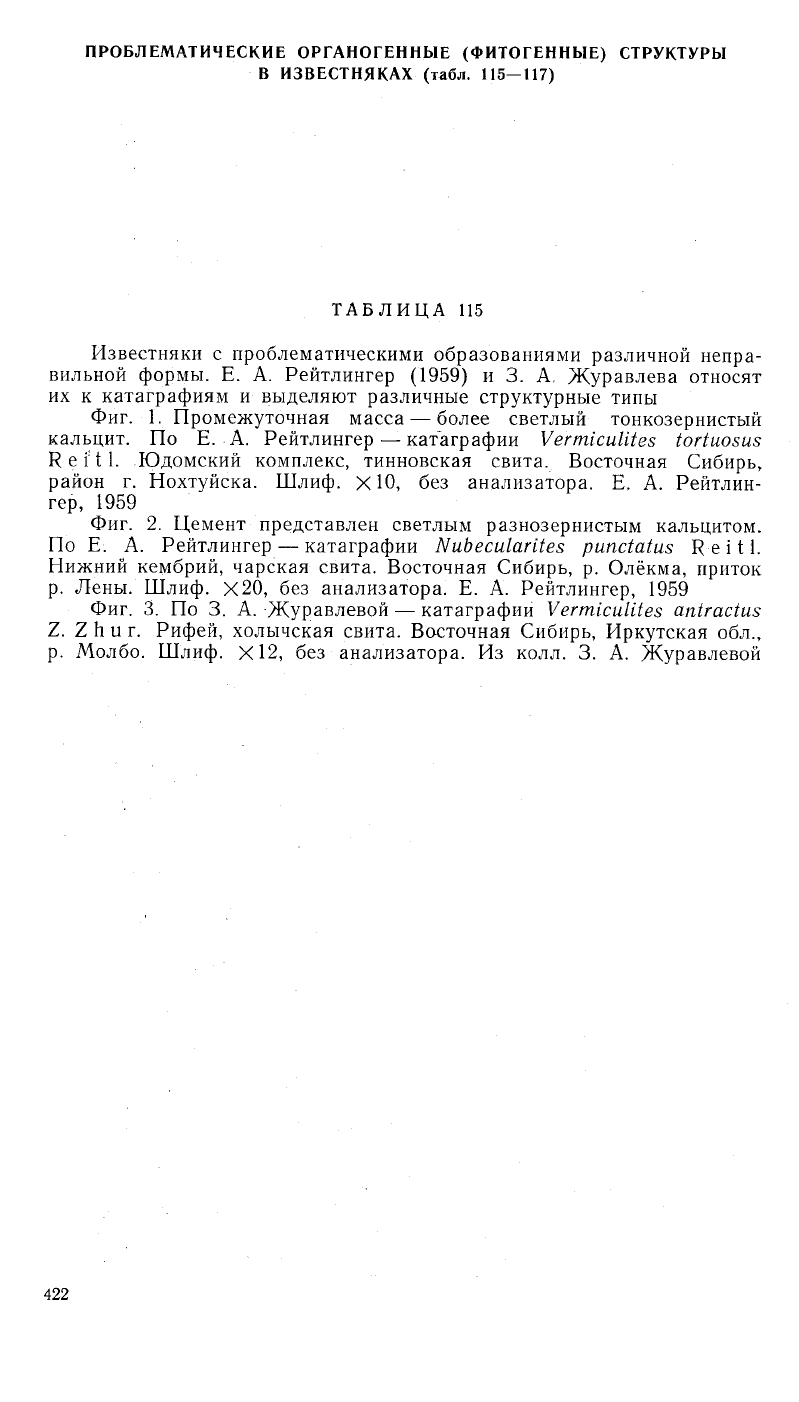

ПРОБЛЕМАТИЧЕСКИЕ ОРГАНОГЕННЫЕ (ФИТОГЕННЫЕ) СТРУКТУРЫ

В ИЗВЕСТНЯКАХ (табл. 115-117)

ТАБЛИЦА 115

Известняки с проблематическими образованиями различной непра-

вильной формы. Е. А. Рейтлингер (1959) и 3. А, Журавлева относят

их к катаграфиям и выделяют различные структурные типы

Фиг. 1. Промежуточная масса — более светлый тонкозернистый

кальцит. По Е. А. Рейтлингер — катаграфии Vermiculites tortuosus

Reitl. Юдомский комплекс, тинновская свита. Восточная Сибирь,

район г. Нохтуйска. Шлиф. ХЮ, без анализатора. Е. А. Рейтлин-

гер,

1959

Фиг. 2. Цемент представлен светлым разнозернистым кальцитом.

По Е. А. Рейтлингер — катаграфии Nubecularites punctatus R е i 11.

Нижний кембрий, чарская свита. Восточная Сибирь, р. Олёкма, приток

р.

Лены. Шлиф. Х20, без анализатора. Е. А. Рейтлингер, 1959

Фиг. 3. По 3. А. Журавлевой — катаграфии Vermiculites antractus

Z h и г. Рифей, холычская свита. Восточная Сибирь, Иркутская обл.,

р.

Молбо. Шлиф. Х12, без анализатора. Из колл. 3. А. Журавлевой

422

http://jurassic.ru/

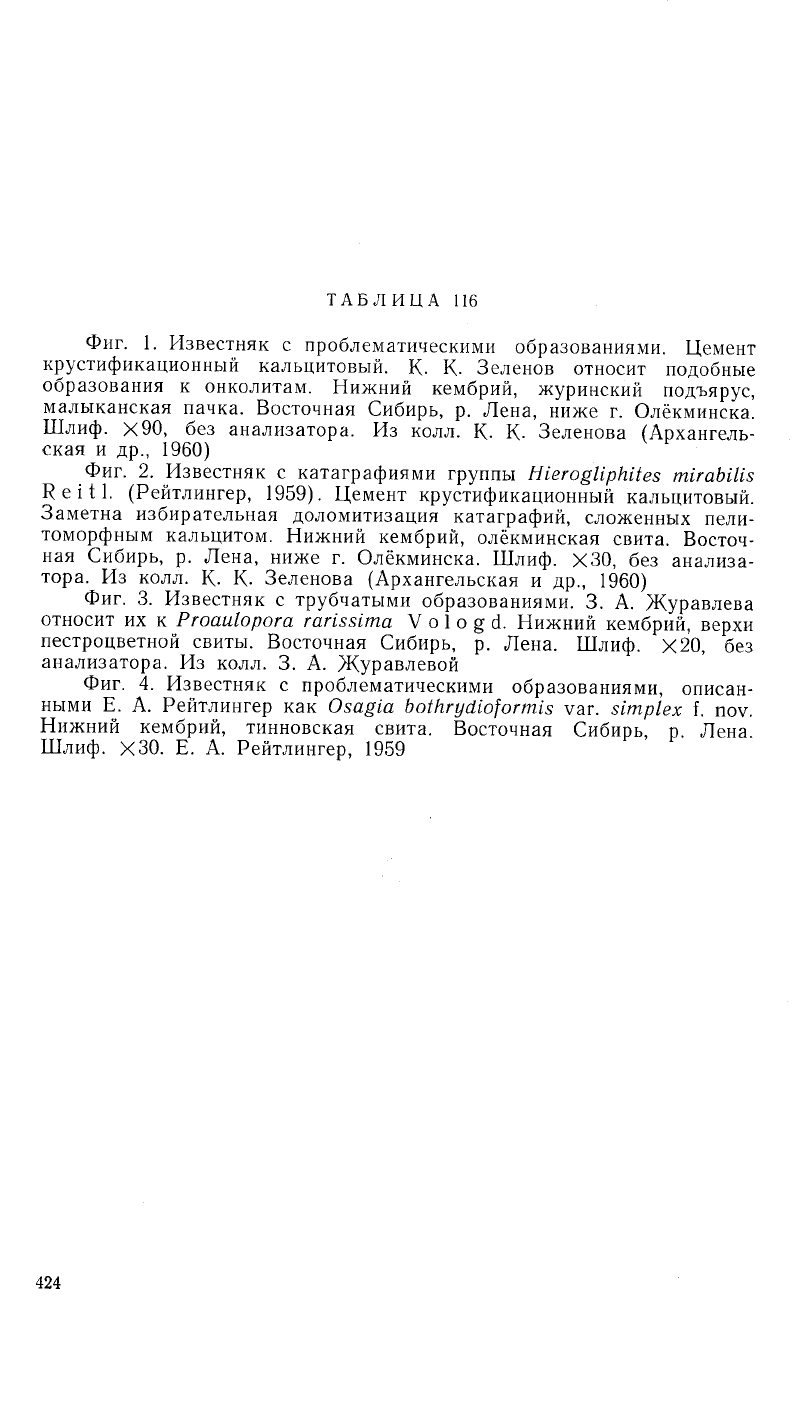

ТАБЛИЦА 116

Фиг. 1. Известняк с проблематическими образованиями. Цемент

крустификационный кальцитовый. К. К- Зеленов относит подобные

образования к онколитам. Нижний кембрий, журинский подъярус,

малыканская пачка. Восточная Сибирь, р. Лена, ниже г. Олёкминска.

Шлиф.

Х90, без анализатора. Из колл. К- К- Зеленова (Архангель-

ская и др., 1960)

Фиг. 2. Известняк с катаграфиями группы Hierogliphites mirabilis

Reitl. (Рейтлингер, 1959). Цемент крустификационный кальцитовый.

Заметна избирательная доломитизация катаграфии, сложенных пели-

томорфным кальцитом. Нижний кембрий, олёкминская свита. Восточ-

ная Сибирь, р. Лена, ниже г. Олёкминска. Шлиф. ХЗО, без анализа-

тора. Из колл. К. К- Зеленова (Архангельская и др., 1960)

Фиг. 3. Известняк с трубчатыми образованиями. 3. А. Журавлева

относит их к Proaulopora rarissima V о

о g d. Нижний кембрий, верхи

пестроцветной свиты. Восточная Сибирь, р. Лена. Шлиф. Х20, без

анализатора. Из колл. 3. А. Журавлевой

Фиг. 4. Известняк с проблематическими образованиями, описан-

ными Е. А. Рейтлингер как Osagia bothrydioformis var. simplex f. nov.

Нижний кембрий, тинновская свита. Восточная Сибирь, р. Лена.

Шлиф.

ХЗО. Е. А. Рейтлингер, 1959

424

http://jurassic.ru/

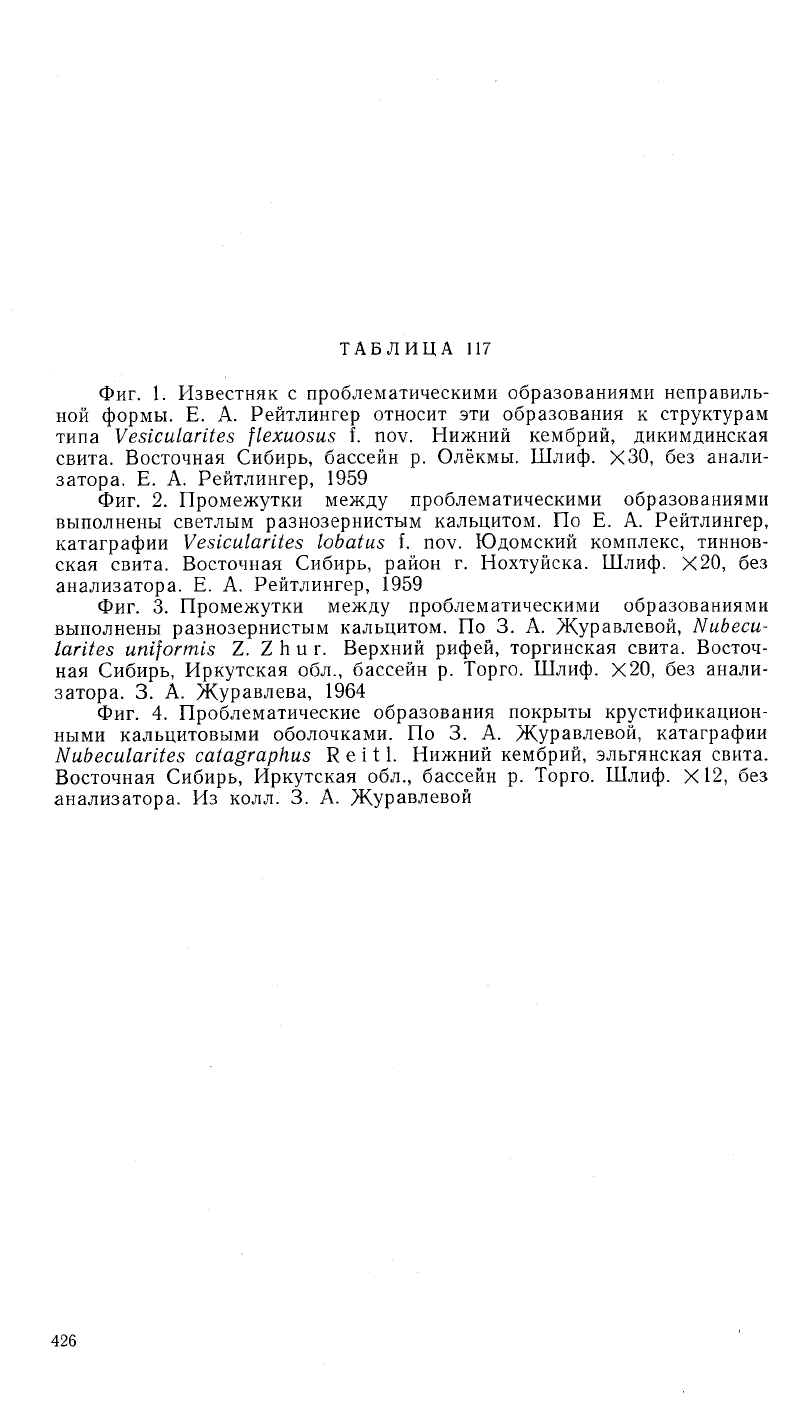

ТАБЛИЦА 117

Фиг. 1. Известняк с проблематическими образованиями неправиль-

ной формы. Е. А. Рейтлингер относит эти образования к структурам

типа Vesicularites flexuosus f. nov. Нижний кембрий, дикимдинская

свита. Восточная Сибирь, бассейн р. Олёкмы. Шлиф. ХЗО, без анали-

затора. Е. А. Рейтлингер, 1959

Фиг. 2. Промежутки между проблематическими образованиями

выполнены светлым разнозернистым кальцитом. По Е. А. Рейтлингер,

катаграфии Vesicularites lobatus f. nov. Юдомский комплекс, тиннов-

ская свита. Восточная Сибирь, район г. Нохтуйска. Шлиф. Х20, без

анализатора. Е. А. Рейтлингер, 1959

Фиг. 3. Промежутки между проблематическими образованиями

выполнены разнозернистым кальцитом. По 3. А. Журавлевой, Nubecu-

larites uniformis Z. Z h и г. Верхний рифей, торгинская свита. Восточ-

ная Сибирь, Иркутская обл., бассейн р. Торго. Шлиф. Х20, без анали-

затора. 3. А. Журавлева, 1964

Фиг. 4. Проблематические образования покрыты крустификацион-

ными кальцитовыми оболочками. По 3. А. Журавлевой, катаграфии

Nubecularites catagraphus R е i 11. Нижний кембрий, эльгянская свита.

Восточная Сибирь, Иркутская обл., бассейн р. Торго. Шлиф. Х12, без

анализатора. Из колл. 3. А. Журавлевой

426

http://jurassic.ru/

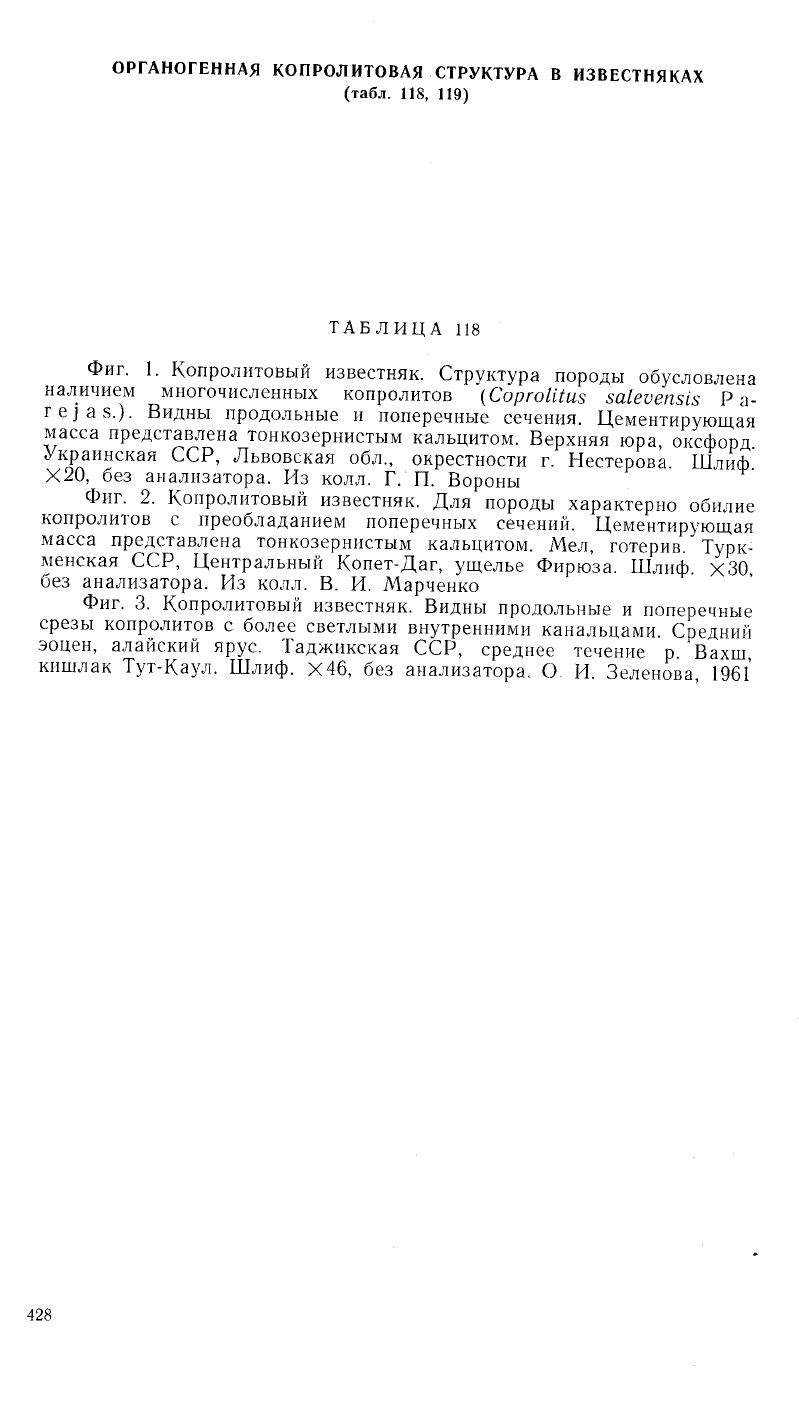

ОРГАНОГЕННАЯ КОПРОЛИТОВАЯ СТРУКТУРА В ИЗВЕСТНЯКАХ

(табл. 118, 119)

ТАБЛИЦА 118

Фиг. 1. Копролитовый известняк. Структура породы обусловлена

наличием многочисленных копролитов (Coprolitus salevensis Р а-

rejas.).

Видны продольные и поперечные сечения. Цементирующая

масса представлена тонкозернистым кальцитом. Верхняя юра, Оксфорд.

Украинская ССР, Львовская обл., окрестности г. Нестерова. Шлиф.

Х20,

без анализатора. Из колл. Г. П. Вороны

Фиг. 2. Копролитовый известняк. Для породы характерно обилие

копролитов с преобладанием поперечных сечений. Цементирующая

масса представлена тонкозернистым кальцитом. Мел, готерив. Турк-

менская ССР, Центральный Копет-Даг, ущелье Фирюза. Шлиф. ХЗО,

без анализатора. Из колл. В. И. Марченко

Фиг. 3. Копролитовый известняк. Видны продольные и поперечные

срезы копролитов с более светлыми внутренними канальцами. Средний

эоцен, алайский ярус. Таджикская ССР, среднее течение р. Вахш,

кишлак Тут-Каул. Шлиф. Х46, без анализатора. О И. Зеленова, 1961

428
