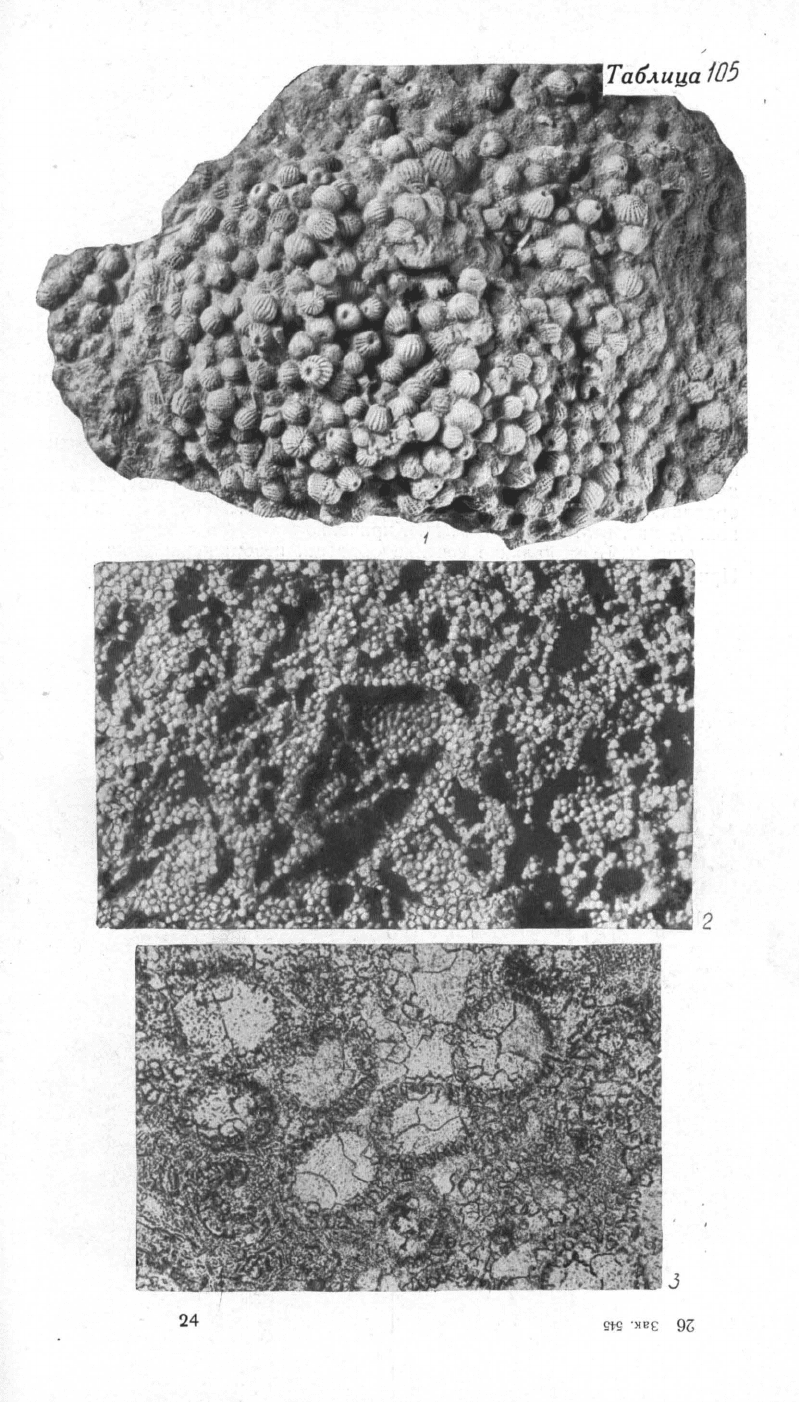

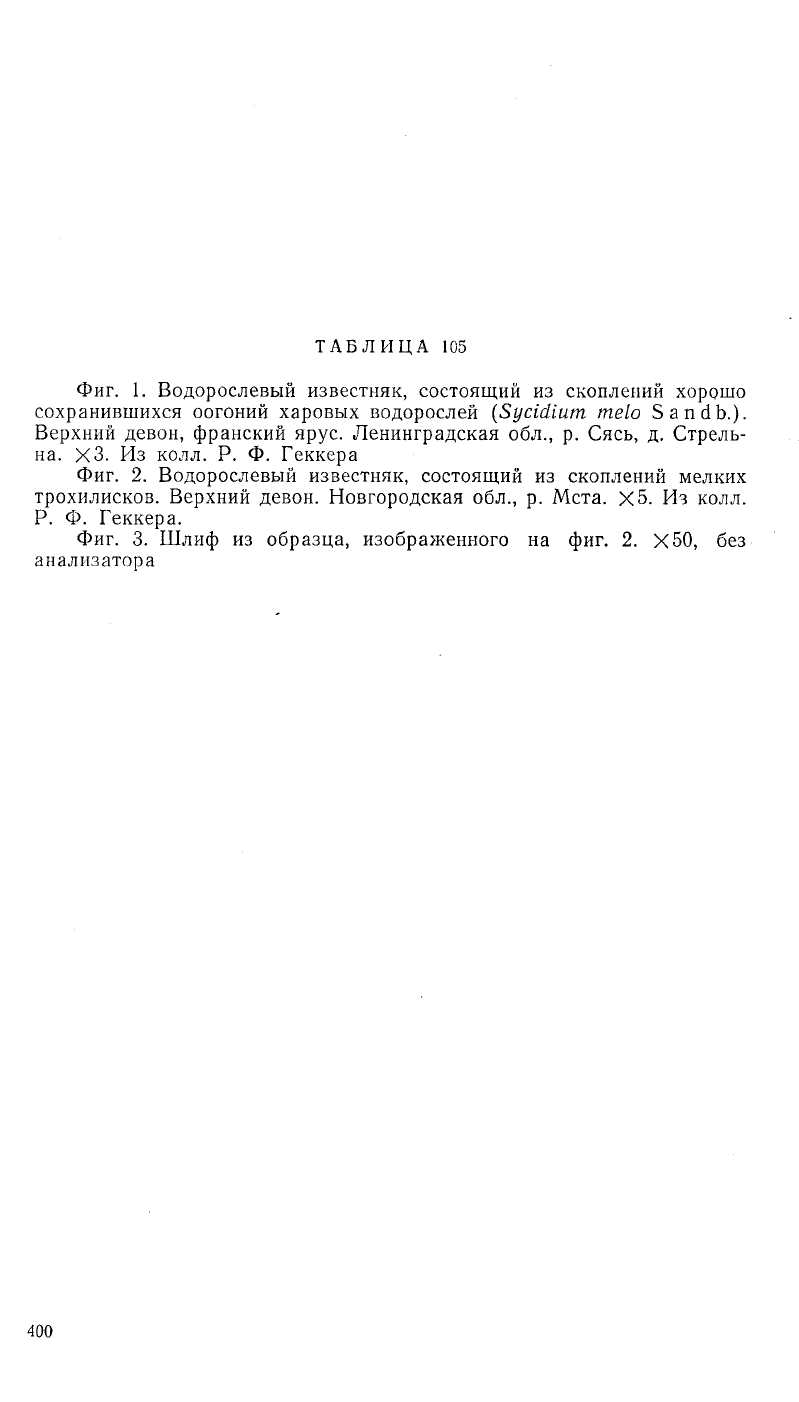

ТАБЛИЦА 105

Фиг. 1. Водорослевый известняк, состоящий из скоплений хорошо

сохранившихся оогоний харовых водорослей (Sycidiutn melo Sandb.).

Верхний девон, франский ярус. Ленинградская обл., р. Сясь, д. Стрель-

на. ХЗ. Из колл. Р. Ф. Геккера

Фиг. 2. Водорослевый известняк, состоящий из скоплений мелких

трохилисков. Верхний девон. Новгородская обл., р. Мета. Х5. Из колл.

Р.

Ф. Геккера.

Фиг. 3. Шлиф из образца, изображенного на фиг. 2. Х50, без

анализатора

400

http://jurassic.ru/

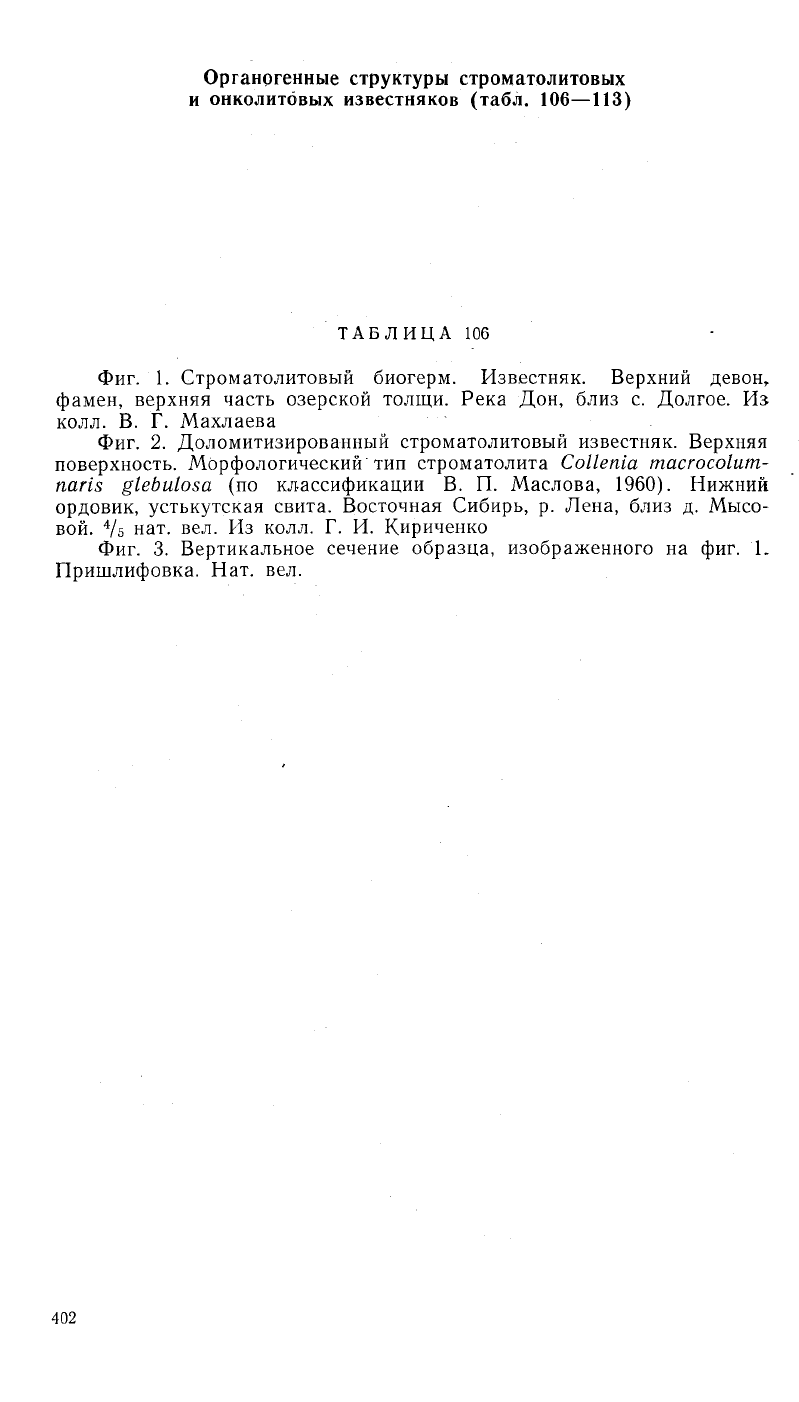

Органогенные структуры строматолитовых

и онколитовых известняков (табл. 106—113)

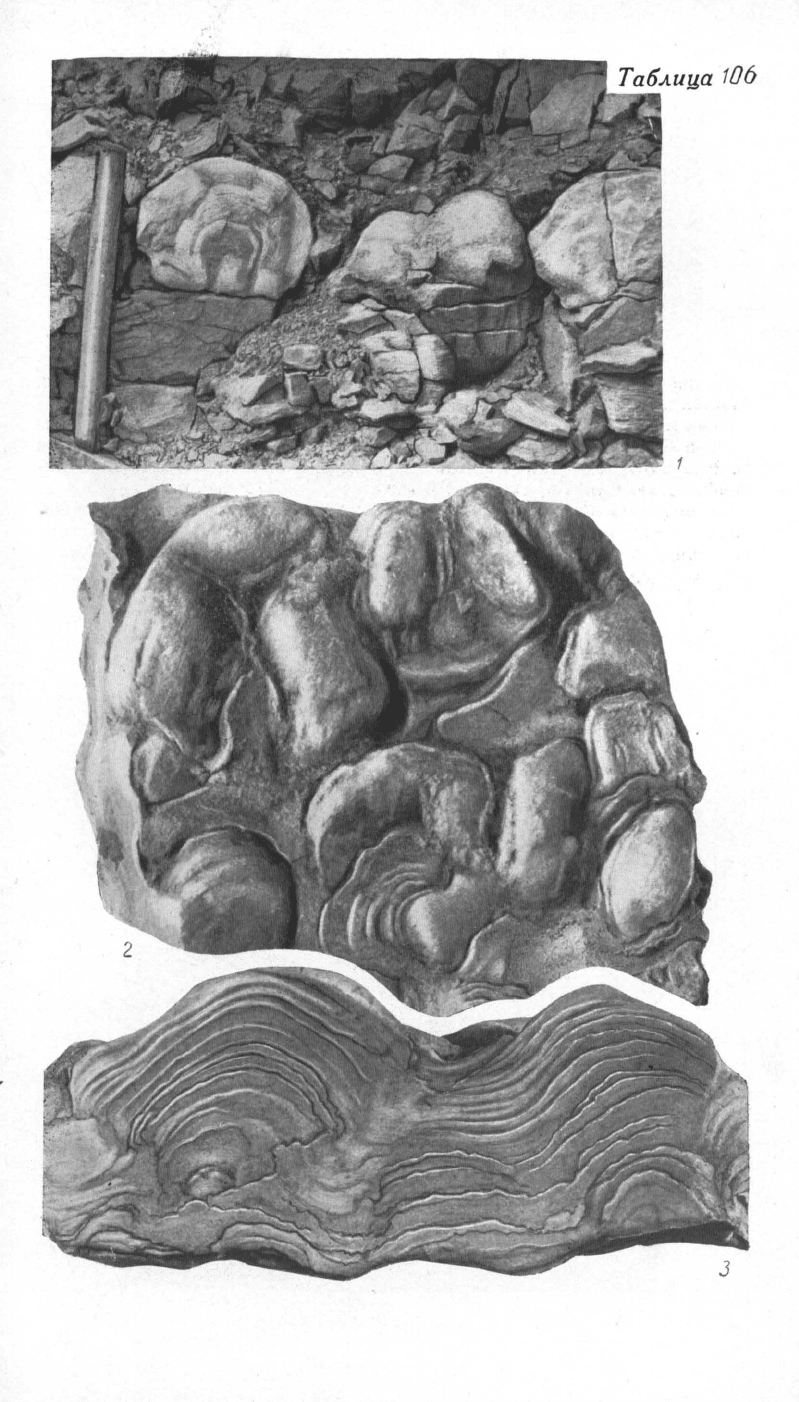

ТАБЛИЦА 106

Фиг. 1. Строматолитовый биогерм. Известняк. Верхний девон,

фамен, верхняя часть озерской толщи. Река Дон, близ с. Долгое. Из

колл. В. Г. Махлаева

Фиг. 2. Доломитизированный строматолитовый известняк. Верхняя

поверхность. Морфологический тип строматолита Collenia macrocolum-

naris glebulosa (по классификации В. П. Маслова, 1960). Нижний

ордовик, устькутская свита. Восточная Сибирь, р. Лена, близ д. Мысо-

вой.

5 нат. вел. Из колл. Г. И. Кириченко

Фиг. 3. Вертикальное сечение образца, изображенного на фиг. 1.

Пришлифовка. Нат. вел.

402

http://jurassic.ru/

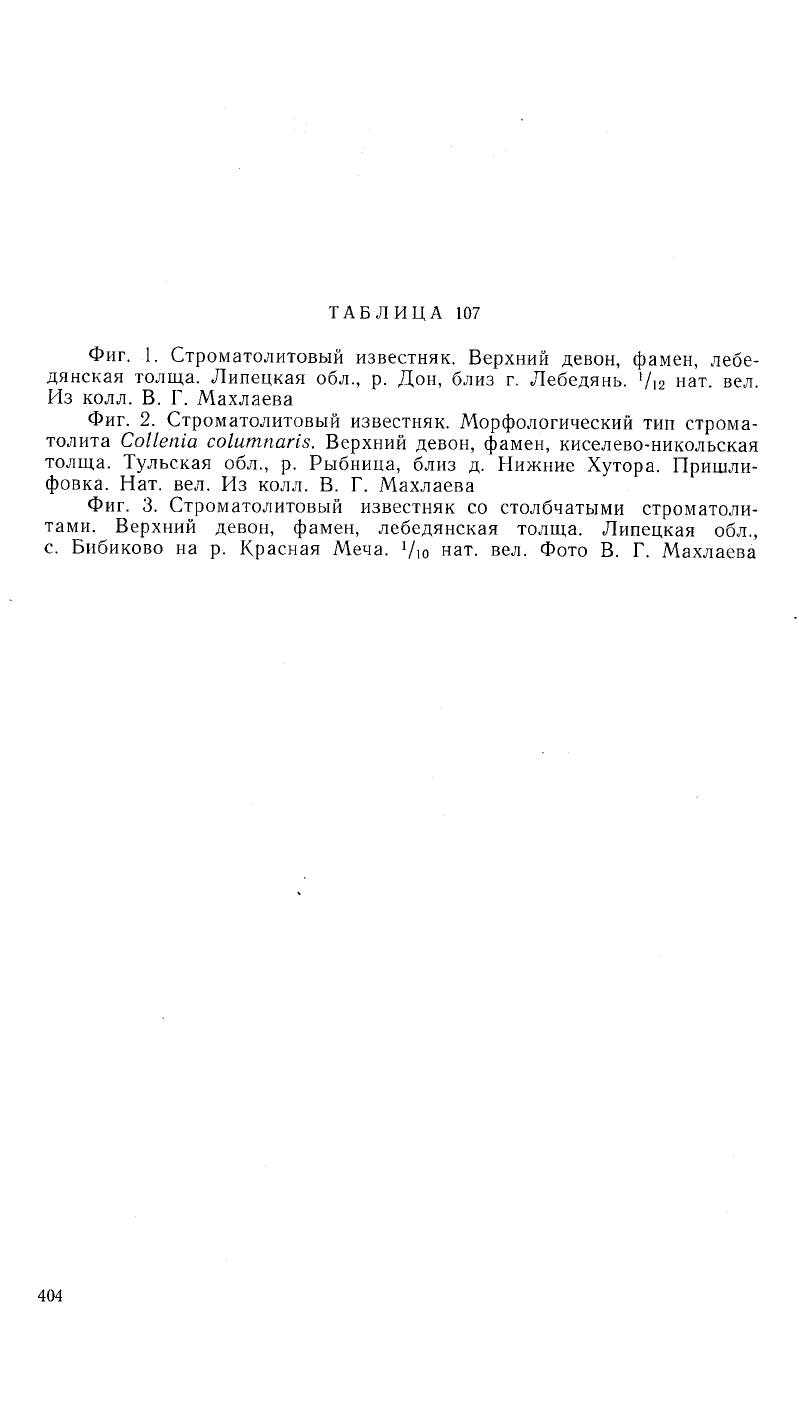

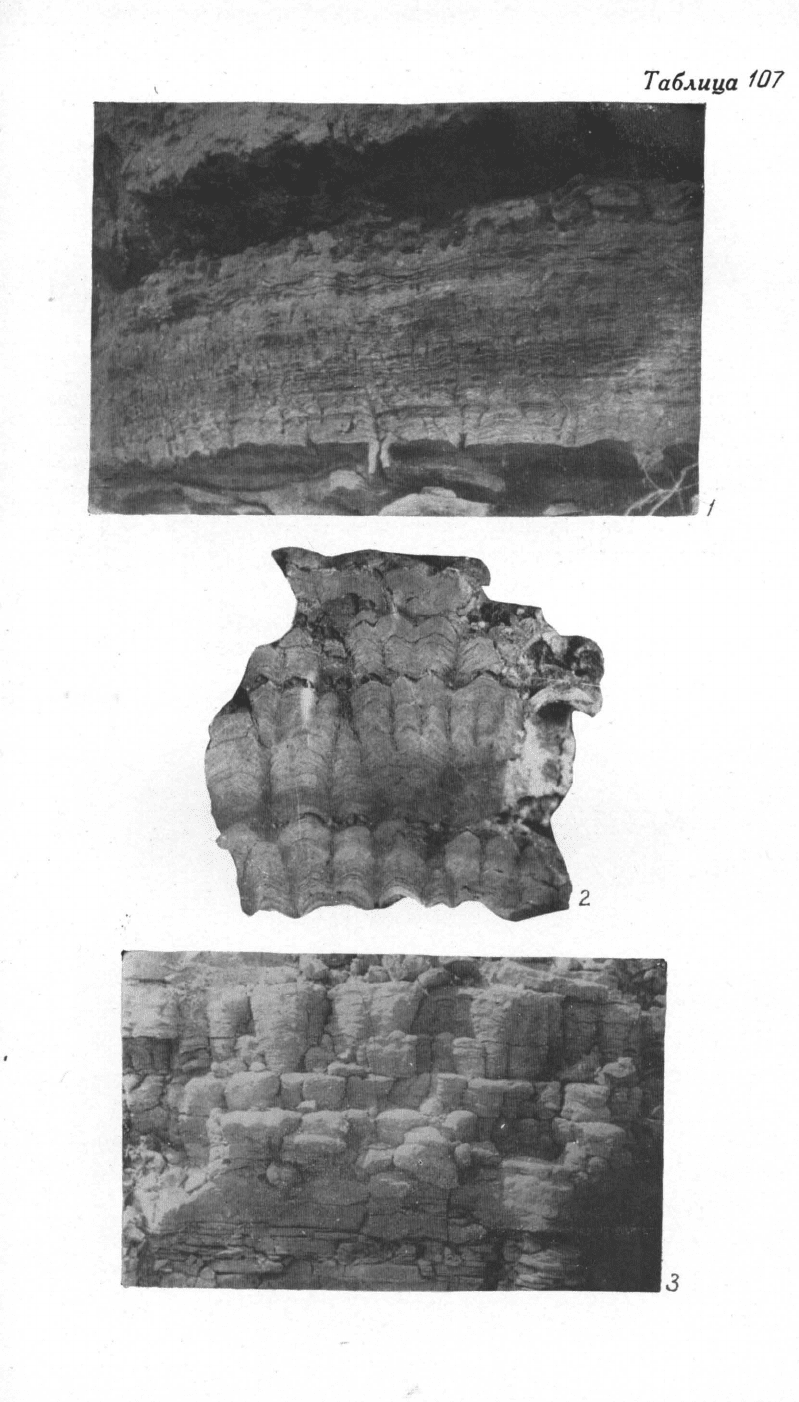

ТАБЛИЦА 107

Фиг. 1. Строматолитовый известняк. Верхний девон, фамен, Лебе-

дянская толща. Липецкая обл., р. Дон, близ г. Лебедянь. '/,2 нат. вел.

Из колл. В. Г. Махлаева

Фиг. 2. Строматолитовый известняк. Морфологический тип строма-

толита Collenia columnaris. Верхний девон, фамен, киселево-никольская

толща. Тульская обл., р. Рыбница, близ д. Нижние Хутора. Пришли-

фовка. Нат. вел. Из колл. В. Г. Махлаева

Фиг. 3. Строматолитовый известняк со столбчатыми строматоли-

тами. Верхний девон, фамен, лебедянская толща. Липецкая обл.,

с. Бибиково на р. Красная Меча. Ую нат. вел. Фото В. Г. Махлаева

404

http://jurassic.ru/

Таблица

№7

http://jurassic.ru/

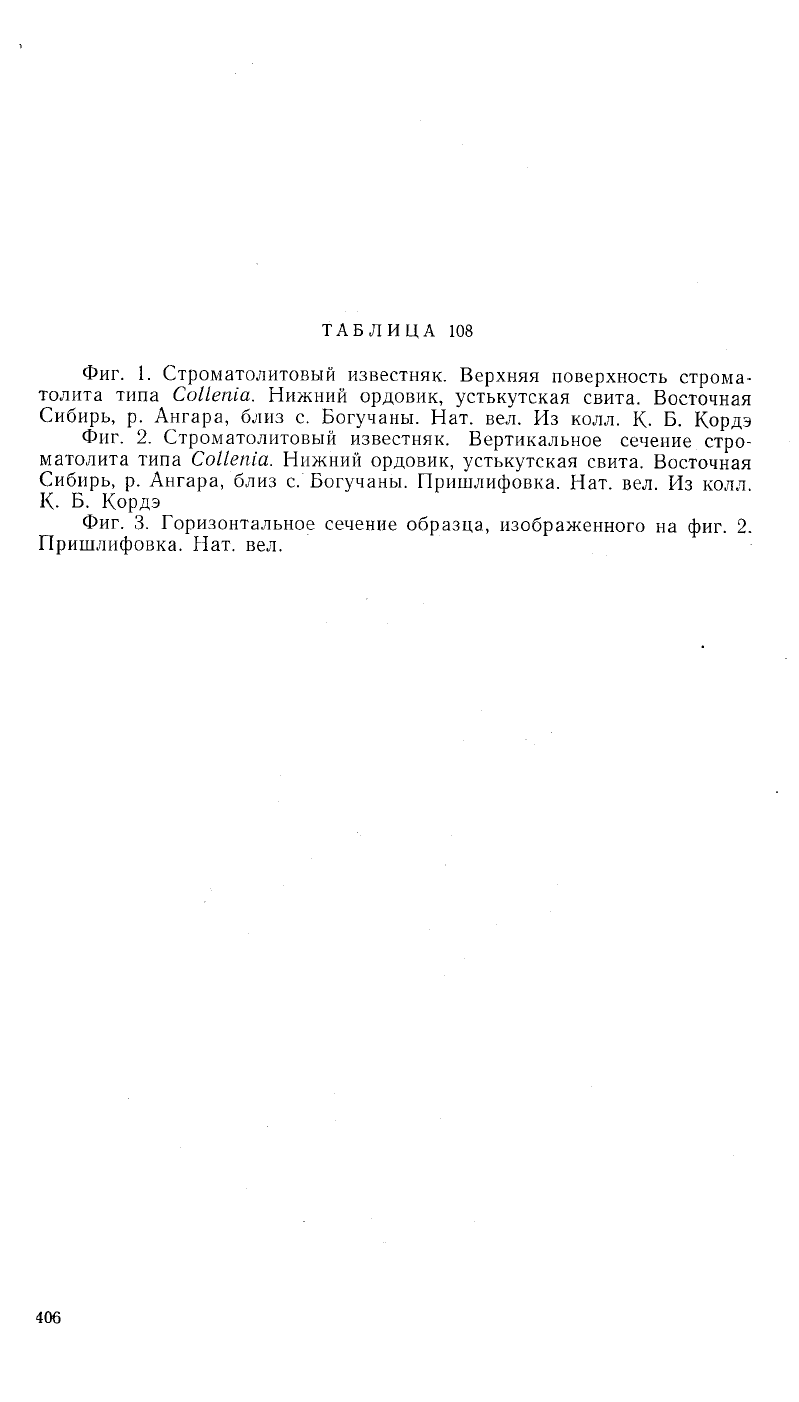

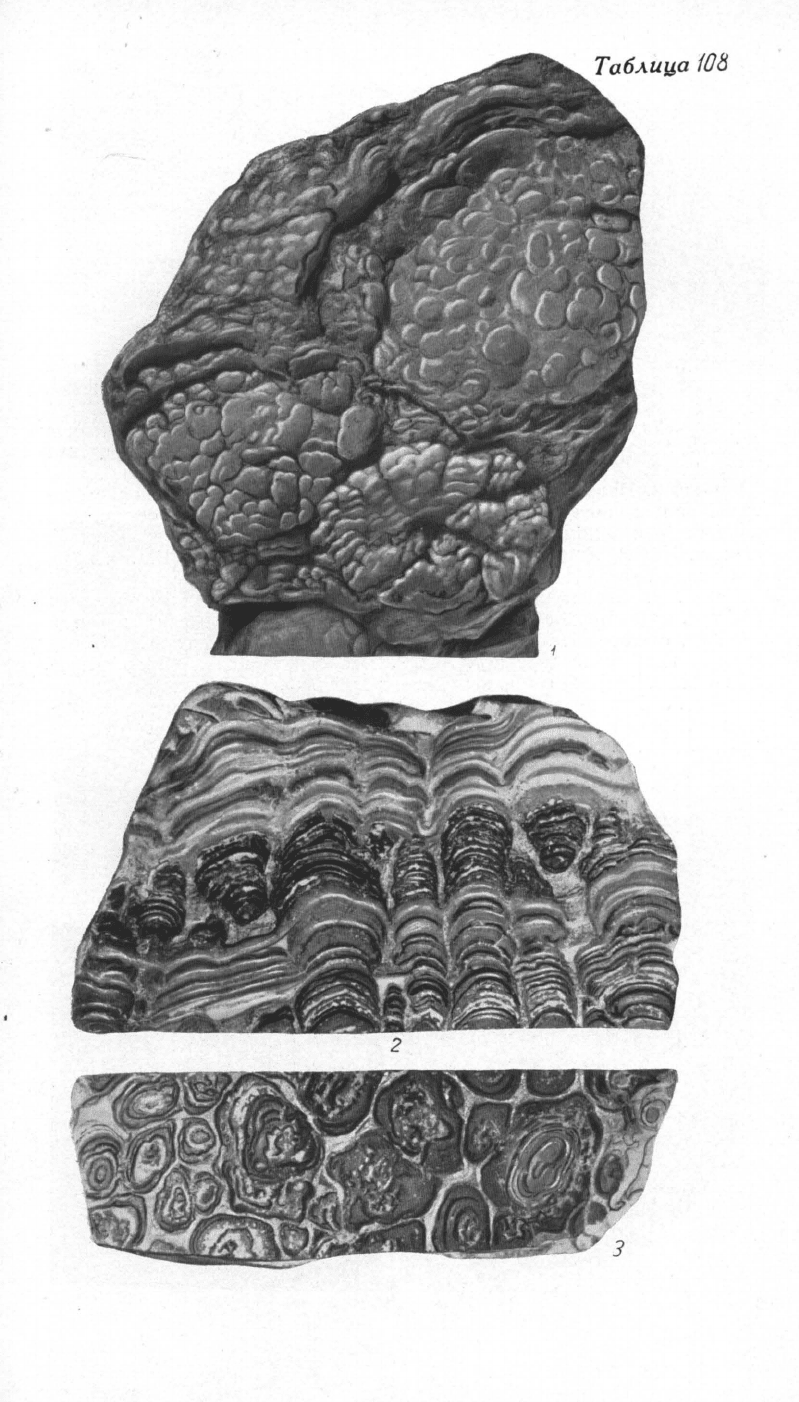

ТАБЛИЦА 108

Фиг. 1. Строматолитовый известняк. Верхняя поверхность строма-

толита типа Collenia. Нижний ордовик, устькутская свита. Восточная

Сибирь, р. Ангара, близ с. Богучаны. Нат. вел. Из колл. К- Б. Кордэ

Фиг. 2. Строматолитовый известняк. Вертикальное сечение стро-

матолита типа Collenia. Нижний ордовик, устькутская свита. Восточная

Сибирь, р. Ангара, близ с. Богучаны. Пришлифовка. Нат. вел. Из колл.

К. Б. Кордэ

Фиг. 3. Горизонтальное сечение образца, изображенного на фиг. 2.

Пришлифовка. Нат. вел.

406

http://jurassic.ru/

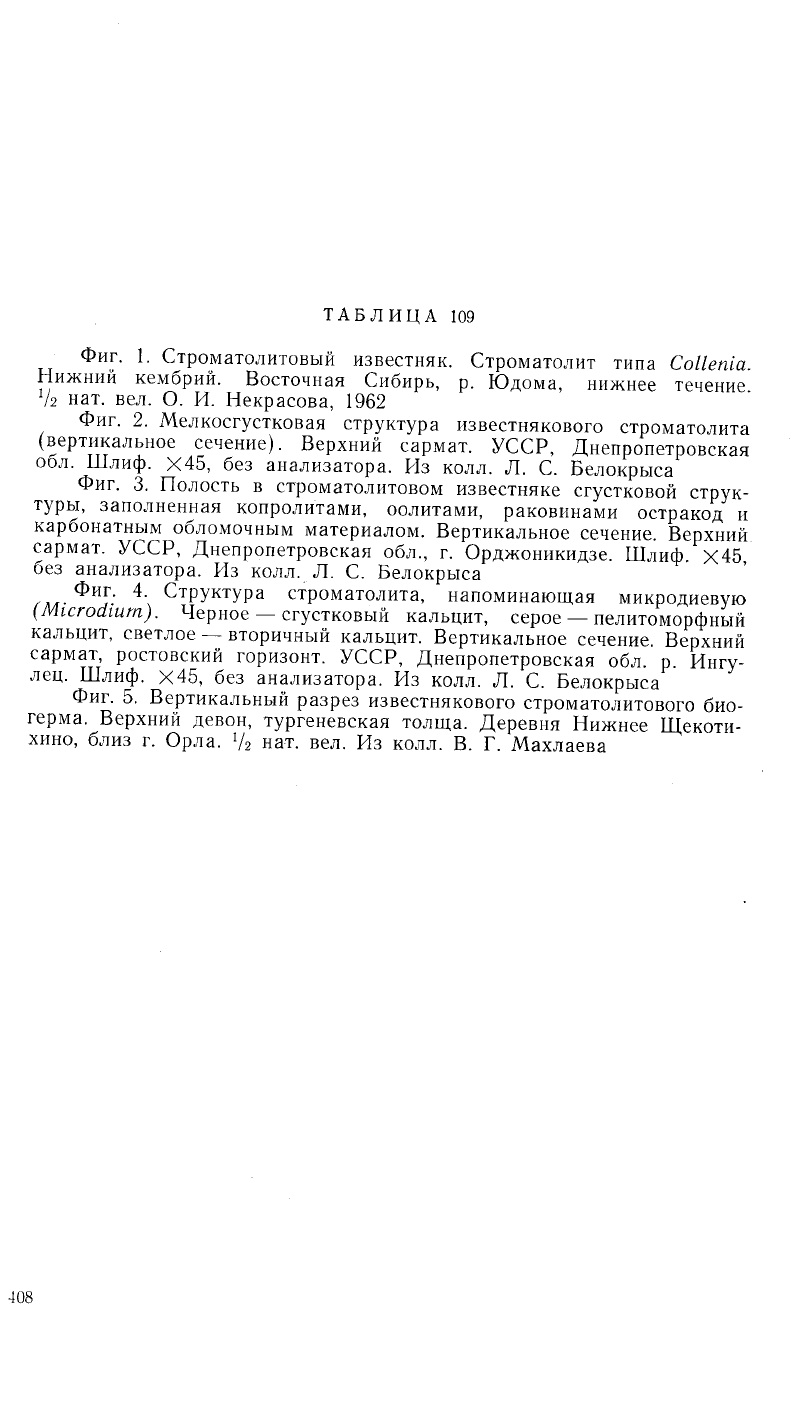

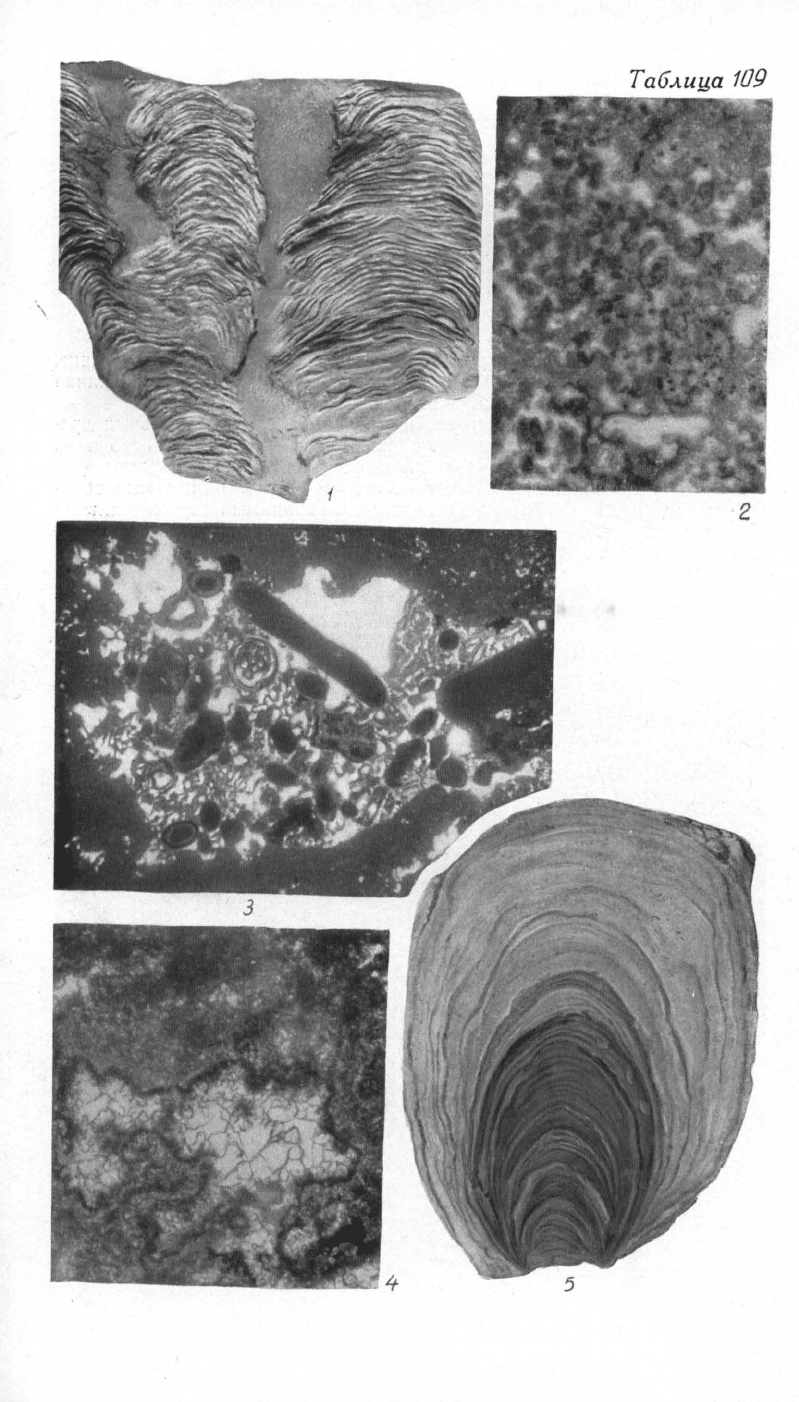

ТАБЛИЦА 109

Фиг. 1. Строматолитовый известняк. Строматолит типа Collenia.

Нижний кембрий. Восточная Сибирь, р. Юдома, нижнее течение.

нат. вел. О. И. Некрасова, 1962

Фиг. 2. Мелкосгустковая структура известнякового строматолита

(вертикальное сечение). Верхний сармат. УССР, Днепропетровская

обл. Шлиф. Х45, без анализатора. Из колл. Л. С. Белокрыса

Фиг. 3. Полость в строматолитовом известняке сгустковой струк-

туры, заполненная копролитами, оолитами, раковинами остракод и

карбонатным обломочным материалом. Вертикальное сечение. Верхний

сармат. УССР, Днепропетровская обл., г. Орджоникидзе. Шлиф. Х45,

без анализатора. Из колл. Л. С. Белокрыса

Фиг. 4. Структура строматолита, напоминающая микродиевую

(Microdiurn). Черное — сгустковый кальцит, серое — пелитоморфный

кальцит, светлое — вторичный кальцит. Вертикальное сечение. Верхний

сармат, ростовский горизонт. УССР, Днепропетровская обл. р. Ингу-

лец. Шлиф. Х45, без анализатора. Из колл. Л. С. Белокрыса

Фиг. 5. Вертикальный разрез известнякового строматолитового био-

герма. Верхний девон, тургеневская толща. Деревня Нижнее Щекоти-

хино,

близ г. Орла. '/

нат. вел. Из колл. В. Г. Махлаева

408
