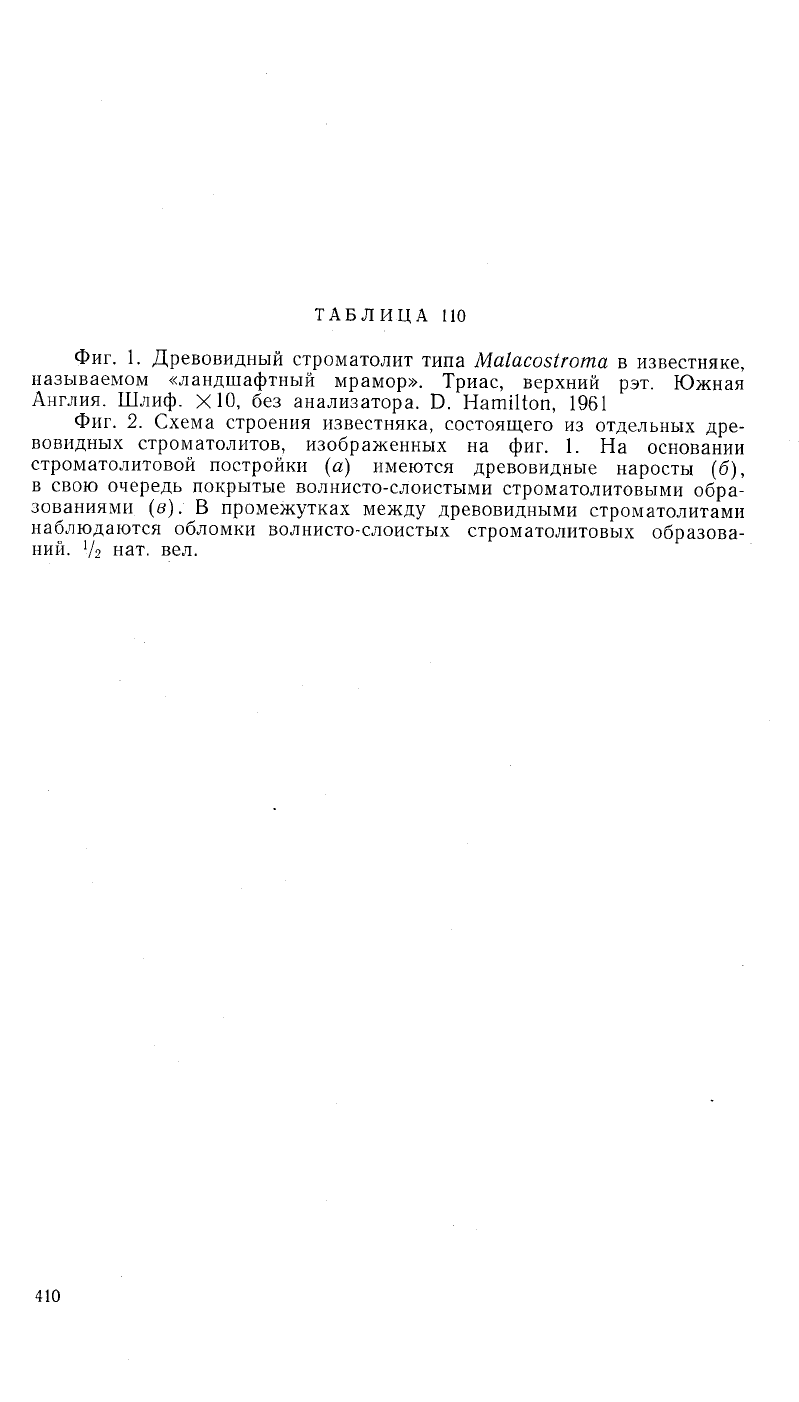

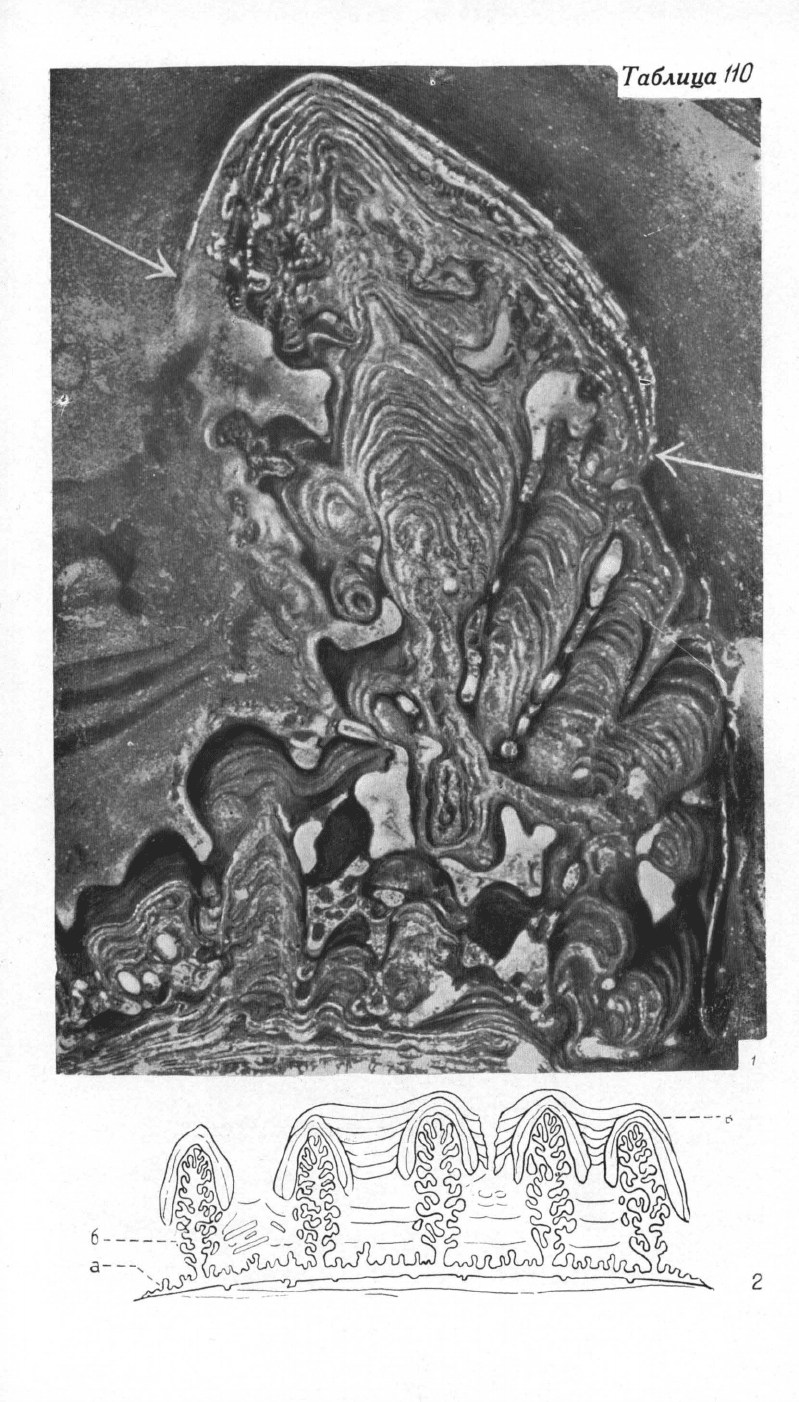

ТАБЛИЦА ПО

Фиг. 1. Древовидный строматолит типа Malacostroma в известняке,

называемом «ландшафтный мрамор». Триас, верхний рэт. Южная

Англия. Шлиф. ХЮ, без анализатора. D. Hamilton, 1961

Фиг. 2. Схема строения известняка, состоящего из отдельных дре-

вовидных строматолитов, изображенных на фиг. 1. На основании

строматолитовой постройки (а) имеются древовидные наросты (б),

в свою очередь покрытые волнисто-слоистыми строматолитовыми обра-

зованиями (в). В промежутках между древовидными строматолитами

наблюдаются обломки волнисто-слоистых строматолитовых образова-

ний. Уг нат. вел.

410

http://jurassic.ru/

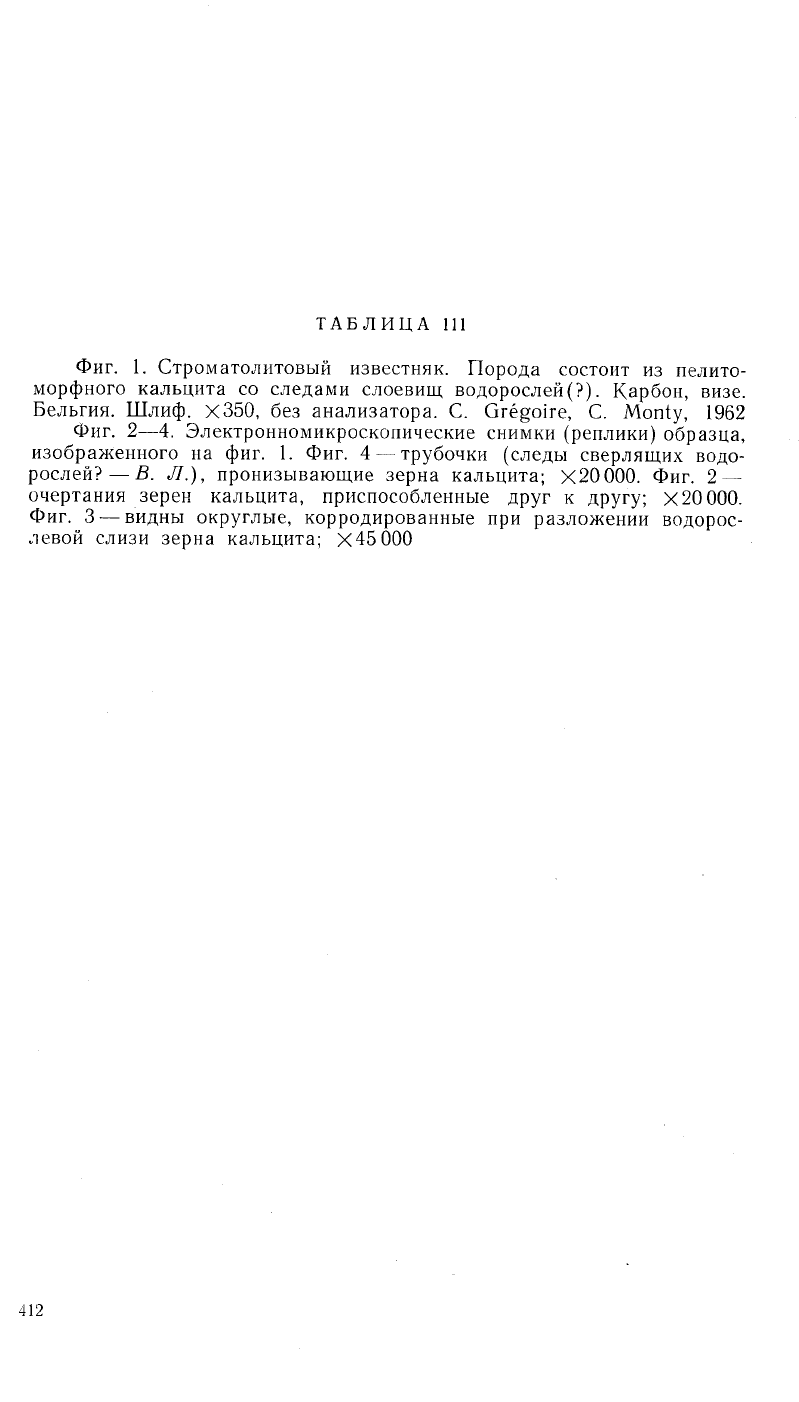

ТАБЛИЦА 111

Фиг. 1. Строматолитовый известняк. Порода состоит из пелито-

морфного кальцита со следами слоевищ водорослей (?). Карбон, визе.

Бельгия. Шлиф. Х350, без анализатора. С. Gregoire, С. Monty, 1962

Фиг. 2—4. Электронномикроскопические снимки (реплики) образца,

изображенного на фиг. 1. Фиг. 4 — трубочки (следы сверлящих водо-

рослей?— В. Л.), пронизывающие зерна кальцита; Х20 000. Фиг. 2 —

очертания зерен кальцита, приспособленные друг к другу; X20

ООО.

Фиг. 3 — видны округлые, корродированные при разложении водорос-

левой слизи зерна кальцита; X45 ООО

412

http://jurassic.ru/

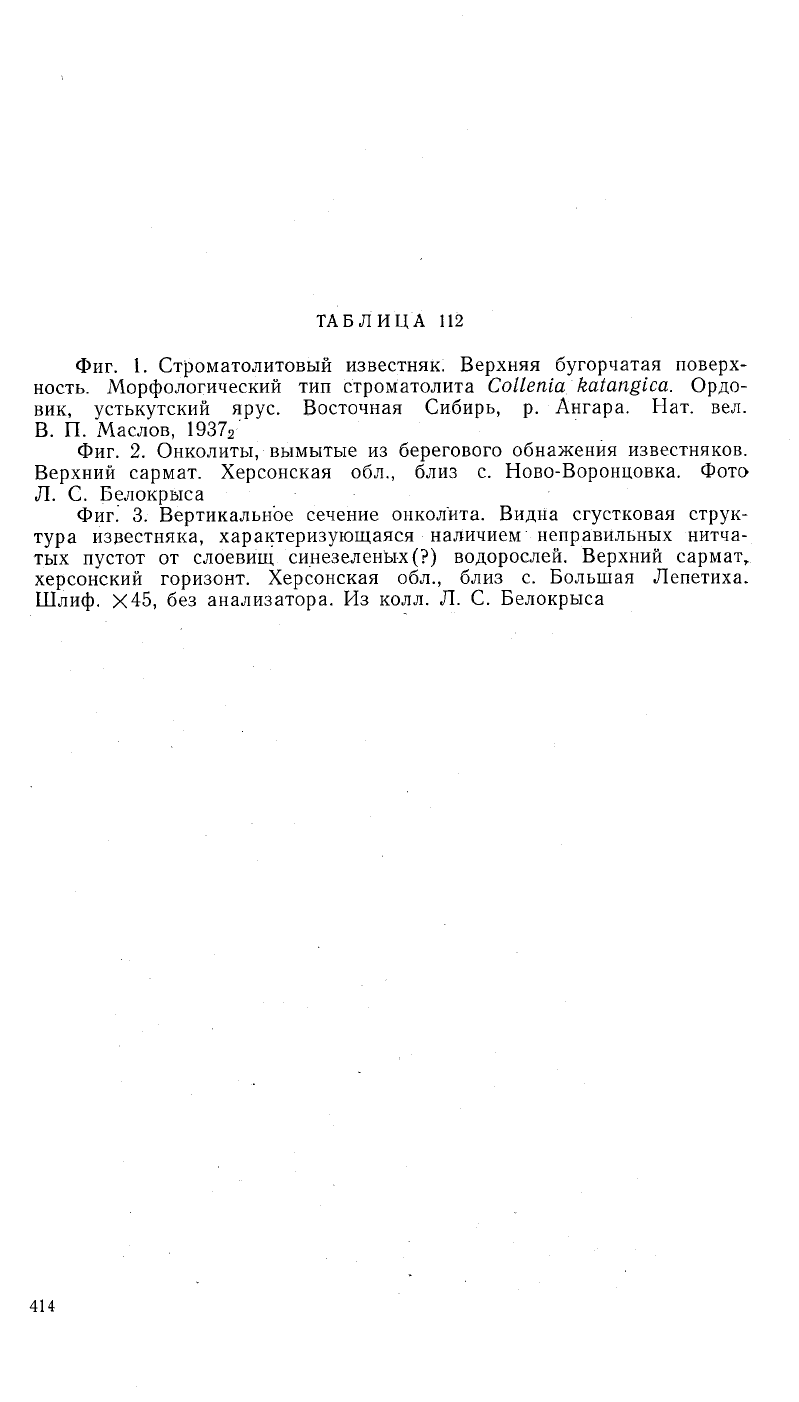

ТАБЛИЦА 112

Фиг. 1. Строматолитовый известняк. Верхняя бугорчатая поверх-

ность. Морфологический тип строматолита Collenia katangica. Ордо-

вик, устькутский ярус. Восточная Сибирь, р. Ангара. Нат. вел.

В.

П. Маслов, 1937

Фиг. 2. Онколиты, вымытые из берегового обнажения известняков.

Верхний сармат. Херсонская обл., близ с. Ново-Воронцовка. Фото

Л.

С. Белокрыса

Фиг. 3. Вертикальное сечение онколйта. Видна сгустковая струк-

тура известняка, характеризующаяся наличием неправильных нитча-

тых пустот от слоевищ синезеленых(?) водорослей. Верхний сармат,

херсонский горизонт. Херсонская обл., близ с. Большая Лепетиха.

Шлиф.

Х45, без анализатора. Из колл. Л. С. Белокрыса

414

http://jurassic.ru/

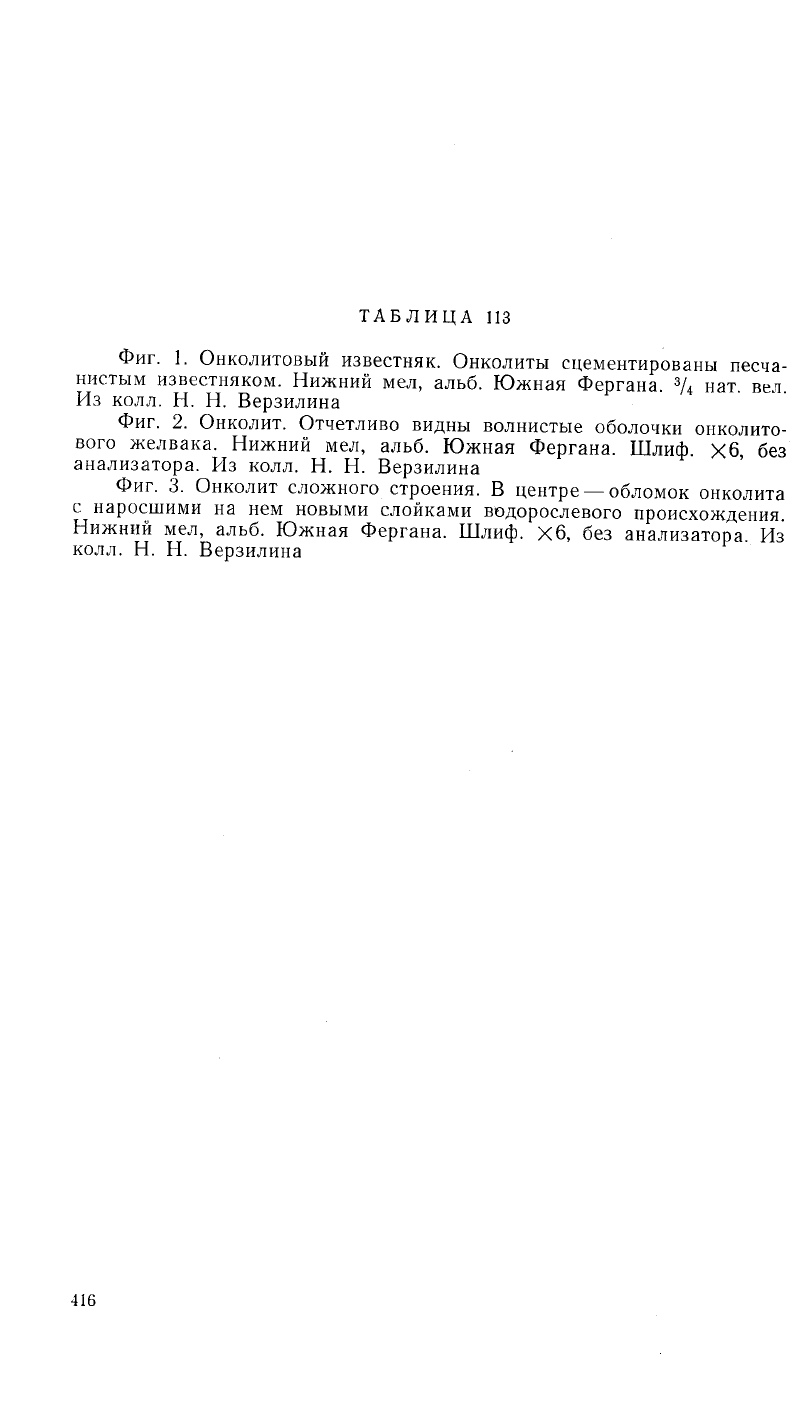

ТАБЛИЦА 113

Фиг. 1. Онколитовый известняк. Онколиты сцементированы песча-

нистым известняком. Нижний мел, альб. Южная Фергана.

Д нат. вел.

Из колл. Н. Н. Верзилина

Фиг. 2. Онколит. Отчетливо видны волнистые оболочки онколито-

вого желвака. Нижний мел, альб. Южная Фергана. Шлиф. Хб, без

анализатора. Из колл. Н. Н. Верзилина

Фиг. 3. Онколит сложного строения. В центре — обломок онколита

с наросшими на нем новыми слойками водорослевого происхождения.

Нижний мел, альб. Южная Фергана. Шлиф. Хб, без анализатора. Из

колл. Н. Н. Верзилина

416

http://jurassic.ru/

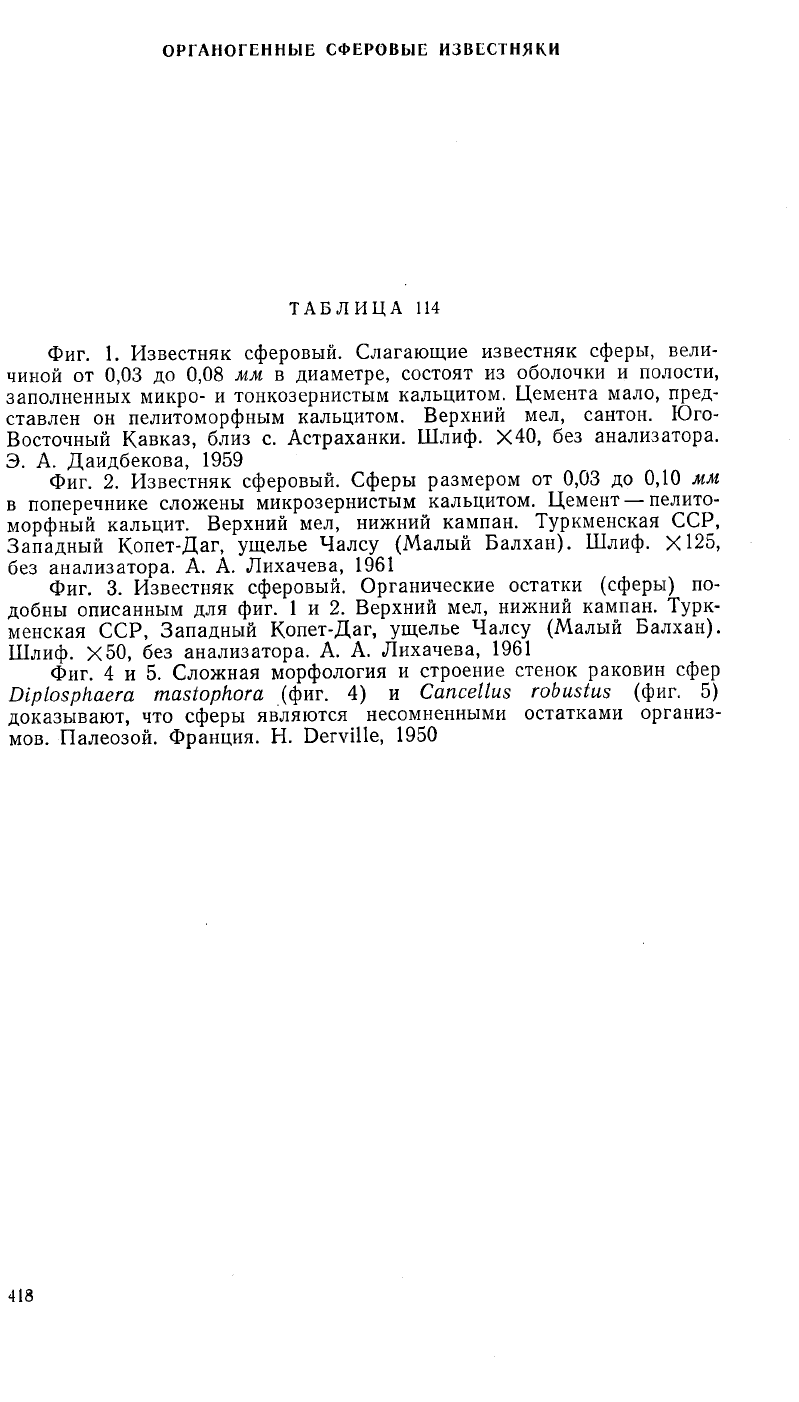

ОРГАНОГЕННЫЕ СФЕРОВЫЕ ИЗВЕСТНЯКИ

ТАБЛИЦА 114

Фиг. 1. Известняк сферовый. Слагающие известняк сферы, вели-

чиной от 0,03 до 0,08 мм в диаметре, состоят из оболочки и полости,

заполненных микро- и тонкозернистым кальцитом. Цемента мало, пред-

ставлен он пелитоморфным кальцитом. Верхний мел, сантон. Юго-

Восточный Кавказ, близ с. Астраханки. Шлиф. Х40, без анализатора.

Э. А. Даидбекова, 1959

Фиг. 2. Известняк сферовый. Сферы размером от 0,03 до 0,10 мм

в поперечнике сложены микрозернистым кальцитом. Цемент — пелито-

морфный кальцит. Верхний мел, нижний кампан. Туркменская ССР,

Западный Копет-Даг, ущелье Чалсу (Малый Балхан). Шлиф. Х125,

без анализатора. А. А. Лихачева, 1961

Фиг. 3. Известняк сферовый. Органические остатки (сферы) по-

добны описанным для фиг. 1 и 2. Верхний мел, нижний кампан. Турк-

менская ССР, Западный Копет-Даг, ущелье Чалсу (Малый Балхан).

Шлиф.

Х50, без анализатора. А. А. Лихачева, 1961

Фиг. 4 и 5. Сложная морфология и строение стенок раковин сфер

Diplosphaera tnastophora (фиг. 4) и Cancellus robustus (фиг. 5)

доказывают, что сферы являются несомненными остатками организ-

мов.

Палеозой. Франция. Н. Derville, 1950
