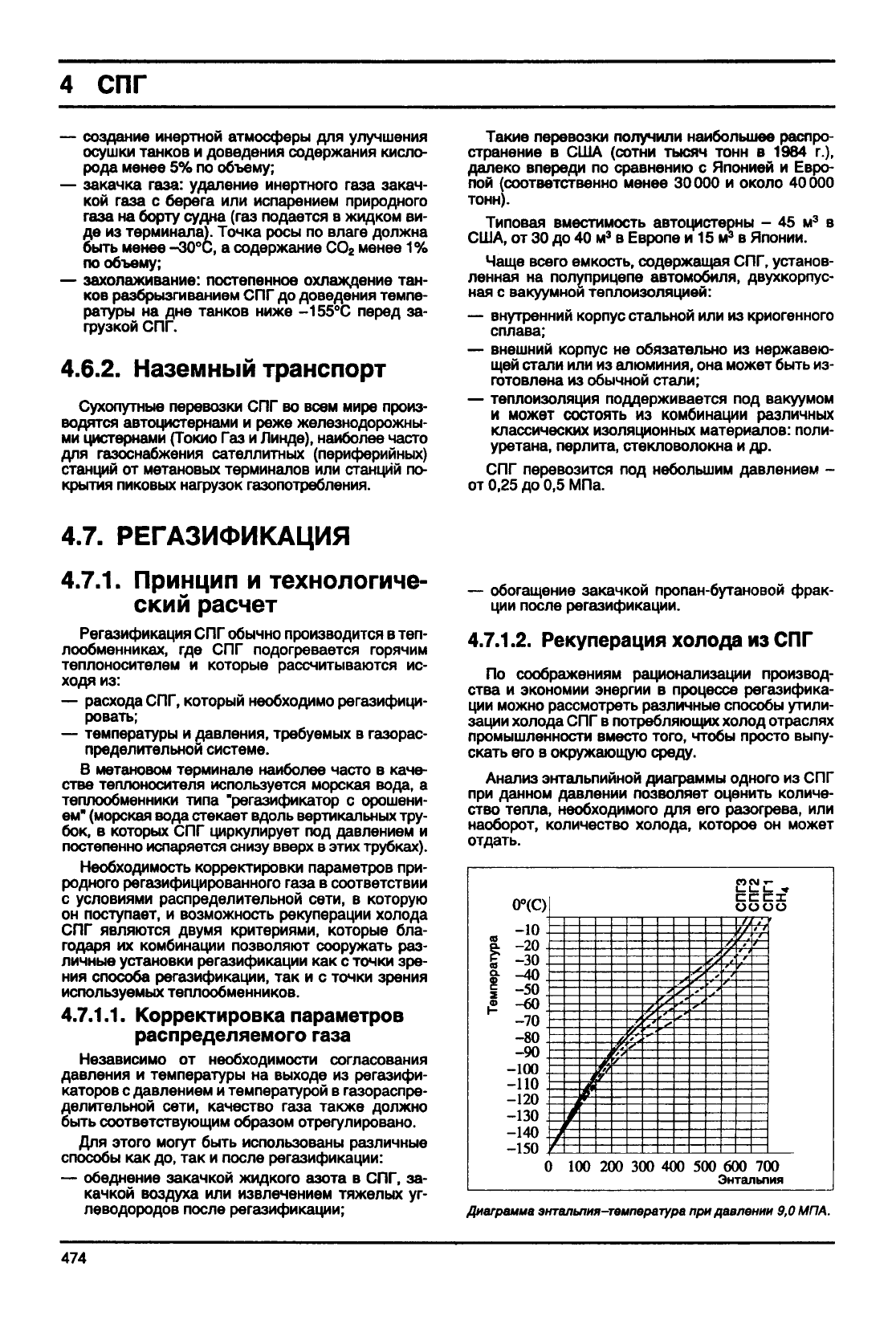

— создание инертной атмосферы для улучшения

осушки

танков и доведения содержания кисло-

рода менее 5% по объему;

— закачка

газа:

удаление инертного

газа

закач-

кой

газа

с берега или испарением природного

газа

на борту судна (газ подается в жидком ви-

де

из терминала). Точка

росы

по влаге должна

быть

менее -30°С, а содержание СО

менее 1%

по объему;

— захолаживание: постепенное охлаждение тан-

ков разбрызгиванием СПГ до доведения темпе-

ратуры

на дне танков ниже -155°С перед за-

грузкой

СПГ.

4.6.2.

Наземный транспорт

Сухопутные

перевозки СПГ во всем мире произ-

водятся автоцистернами и реже железнодорожны-

ми

цистернами (Токио Газ и

Линде),

наиболее часто

для газоснабжения сателлитных (периферийных)

станций от метановых терминалов или станций по-

крытия

пиковых

нагрузок газопотребления.

Такие

перевозки

получили

наибольшее распро-

странение

в США (сотни

тысяч

тонн в 1984 г.),

далеко

впереди по сравнению с Японией и

Евро-

пой (соответственно менее

30000

и около

40000

тонн).

Типовая

вместимость автоцистерны - 45 м

США, от 30 до 40 м

в Европе и 15 м

в Японии.

Чаще

всего емкость, содержащая СПГ, установ-

ленная на полуприцепе автомобиля, двухкорпус-

ная с вакуумной теплоизоляцией:

— внутренний корпус стальной или из криогенного

сплава;

— внешний корпус не обязательно из нержавею-

щей

стали или из алюминия, она может

быть

из-

готовлена из

обычной

стали;

— теплоизоляция поддерживается под вакуумом

может состоять из комбинации

различных

классических

изоляционных

материалов: поли-

уретана,

перлита, стекловолокна и др.

СПГ перевозится под небольшим давлением -

от 0,25 до 0,5 МПа.

4.7.

РЕГАЗИФИКАЦИЯ

4.7.1.

Принцип и технологиче-

ский

расчет

Регазификация

СПГ

обычно

производится в теп-

лообменниках, где СПГ подогревается горячим

теплоносителем и которые рассчитываются ис-

ходя из:

— расхода СПГ, который необходимо регазифици-

ровать;

— температуры и давления, требуемых в газорас-

пределительной системе.

В метановом терминале наиболее часто в каче-

стве теплоносителя используется морская вода, а

теплообменники типа "регазификатор с орошени-

ем"

(морская вода стекает

вдоль

вертикальных

тру-

бок, в

которых

СПГ циркулирует под давлением и

постепенно испаряется снизу

вверх

в этих трубках).

Необходимость корректировки параметров при-

родного регазифицированного

газа

в соответствии

условиями распределительной

сети,

в которую

он поступает, и возможность рекуперации холода

СПГ

являются

двумя критериями, которые бла-

годаря их комбинации позволяют сооружать раз-

личные

установки регазификации как с точки зре-

ния способа регазификации, так и с точки зрения

используемых теплообменников.

4.7.1.1.

Корректировка параметров

распределяемого

газа

Независимо

от необходимости согласования

давления и температуры на

выходе

из регазифи-

каторов с давлением и температурой в газораспре-

делительной

сети,

качество

газа

также должно

быть

соответствующим образом отрегулировано.

Для этого могут

быть

использованы

различные

способы

как до, так и после регазификации:

— обеднение закачкой жидкого азота в СПГ, за-

качкой

воздуха или извлечением тяжелых уг-

леводородов после регазификации;

— обогащение закачкой пропан-бутановой фрак-

ции после регазификации.

4.7.1.2.

Рекуперация холода из СПГ

По соображениям рационализации производ-

ства и экономии энергии в процессе регазифика-

ции можно рассмотреть различные

способы

утили-

зации

холода СПГ в потребляющих холод отраслях

промышленности вместо того,

чтобы

просто

выпу-

скать его в окружающую среду.

Анализ энтальпийной диаграммы одного из СПГ

при данном давлении позволяет оценить количе-

ство

тепла, необходимого для его разогрева, или

наоборот, количество холода, которое он может

отдать.

0°(С)

-10-

-20

-30

-40.

-50

-60

-70

-80.

-90

-100

-ПО .

-120

-130

-140

-150

СПГ

СН

100 200

300 400

500 600 700

Энтальпия

Диаграмма

энтальпия-температура

при

давлении

9,0

МПА.

474

СПГ

Состав,

Азот

Метан

Этан

Пропан

Иэобутан

н-6утан

Пантан

Объемная

масса, кг

Сг

Сз

СА

пС

<*•

аи

100,00

СПГ1

0,20

96,60

3,20

0,00

430,5

СПГ

0,30

91,125

5,35

1,50

0,26

0,35

0,115

454,3

СПГЗ

1,40

36,40

8,50

2,30

0,33

0,52

0,00

473,2

Характеристики

различных

СПГ

Это количество холода зависит от состава СПГ,

его

давления и температуры, при которых снима-

ется

холод. Это количество:

— больше при низком, чем при высоком давлении;

— при данном давлении зависит от уровня темпе-

ратуры; изменение энтальпии СПГ в зависимос-

ти от температуры нелинейно.

Холод, заключенный в СПГ, может

быть:

— использован для охлаждения другого тела не-

посредственно теплопередачей.

Эта

отдача тепла может

быть

напрямую оцене-

на по изменению энтальпии СПГ. Доля холода от

заключенного в СПГ общего его количества, ко-

торая может

быть

рекуперирована на трех темпе-

ратурных уровнях, показана в нижеследующей

таблице:

Пределы измене-

ния температуры

-150--100

-100--50

-50-0

Доля холода, которая может

быть

рекуперирована теплопередачей

при

давлении 9,0 МПа,

34-42

33-42

превращен в работу в термодинамическом цик-

ле с двумя изотермами между температурой хо-

лодного источника, которым является СПГ, и

температурой

горячего источника. Максималь-

ное значение рекуперируемой работы может

быть

рассчитано, принимая в качестве горячего

источника окружающую среду с температурой

25°С,

что идеально подходит для температуры

СПГ, исходя из второго начала термодинамики:

где

Т - температура СПГ (Т < Т

);

сО - теплота, переданная в цикле;

dW < 0, так как вырабатывается в цикле, по абсо-

лютному значению

»•£•$-'•

Эффективность

превращения холода

СПГ в

работу уменьшается

увеличением температуры

СПГ

и,

следовательно,

это

превращение более

рентабельно

для СПГ на

самом низком темпера-

турном уровне.

Пределы

измене-

ния температуры

СПГ,

«С

-150--100

-100--50

-50-0

Доля

от

общего количества холода

СПГ,

рекуперируемая превращением холода

работу

при

давлении 9,0 МПа,

33-38

14-18

В заключение отметим, что при очень низких

температурах

количество располагаемого холода

не

очень значительно (1/4 располагаемого количе-

ства между -150°С и

-100°С),

но позволяет полу-

чить большую часть полной работы, которая мо-

жет

быть

рекуперирована

(1/2)

(Р - 9,0 МПа).

Имеются способы утилизации холода СПГ по

каждому

из таких двух путей - теплопередачей

или преобразованием в работу, которые являются

внутренними или внешними по отношению к собст-

венно регазификации СПГ.

1,63^

i 5 -\

1 !,

0,5

->..

-160

-120 -80

dQ T

1 5

0,5

-40

0+25

Температура

°С

- 25°C)

Работа,

эквивалентная

одной

фригории',

зависимости

от

температуры.

4.7.1.2.1.

Основные

внутренние

способы

4.7.1.2.1.1.

Перекачка

СПГ под высоким

давлением

случае,

если

подача

испаренного газа

должна

производиться под

большим

давлением

(случай

терминала,

работающего

газораспределитель-

ную сеть), можно

поступить

следующим

образом:

— или

регазифицировать

СПГ под низким

давле-

нием и компремировать

испаренный

газ;

— или

перекачивать

СПГ под

большим

давлением

затем

регазифицировать.

Учитывая

низкую

температуру

СПГ,

второй

спо-

соб

позволяет

сэкономить

существенное

количе-

ство

энергии при

получении

высокого

давления

се-

тевого газа и к

тому

же

получить

экономию при ре-

газификации СПГ под высоким

давлением.

4.7.1.2.1.2.

Рекуперация

испарений

Как показано в § 4.4.1.1, в

случае,

если

испаре-

ния не могут

быть

утилизированы

локально,

для

Фригория

единица холода. Прим.

ред

475

СПГ

внутреннего энергетического потребления или по-

дачи в сеть, их рекуперация экономически жела-

тельна.

Холод

СПГ позволяет осуществить эту рекупе-

рацию:

— или прямым растворением испарений в СПГ,

слегка

предварительно охлажденном при из-

влечении из резервуаров перед перекачкой и

регазификацией,

реализуемой в колонне, в ко-

торой

организована достаточная поверхность

массообмена

жидкость-газ;

— или обратным ожижением после компрессии в

теплообменнике с СПГ при высоком давлении.

Сжиженные таким способом испарения направ-

ляются обратно в резервуары.

4.7.1.2.1.3.

Регулирование качества сетевого газа

Обеднение добавкой азота или извлечением тя-

желых

углеводородов, описанное в §

4.7.1.1,

поз-

воляет

использовать холод СПГ:

— прямая подача азота может

быть

реализована

растворением в СПГ в переохлажденном виде в

той же колонне, где производится рекуперация

испарений;

— извлечение

тяжелых

углеводородов

вызывает

необходимость фракционирования СПГ, в неко-

торых

случаях

риформинг СПГ, если

хотят

по-

лучить

газ с наинизшей теплотой сгорания, или

захолаживание извлеченных компонентов -

операция,

в которой СПГ может служить холод-

ным источником (случай метановых термина-

лов в Барселоне и Ла Специи).

4.7.1.2.2.

Основные

внешние способы

Ниже упоминаются только главные пути исполь-

зования,

которые могут

быть

объектами реализа-

ции

в области СПГ.

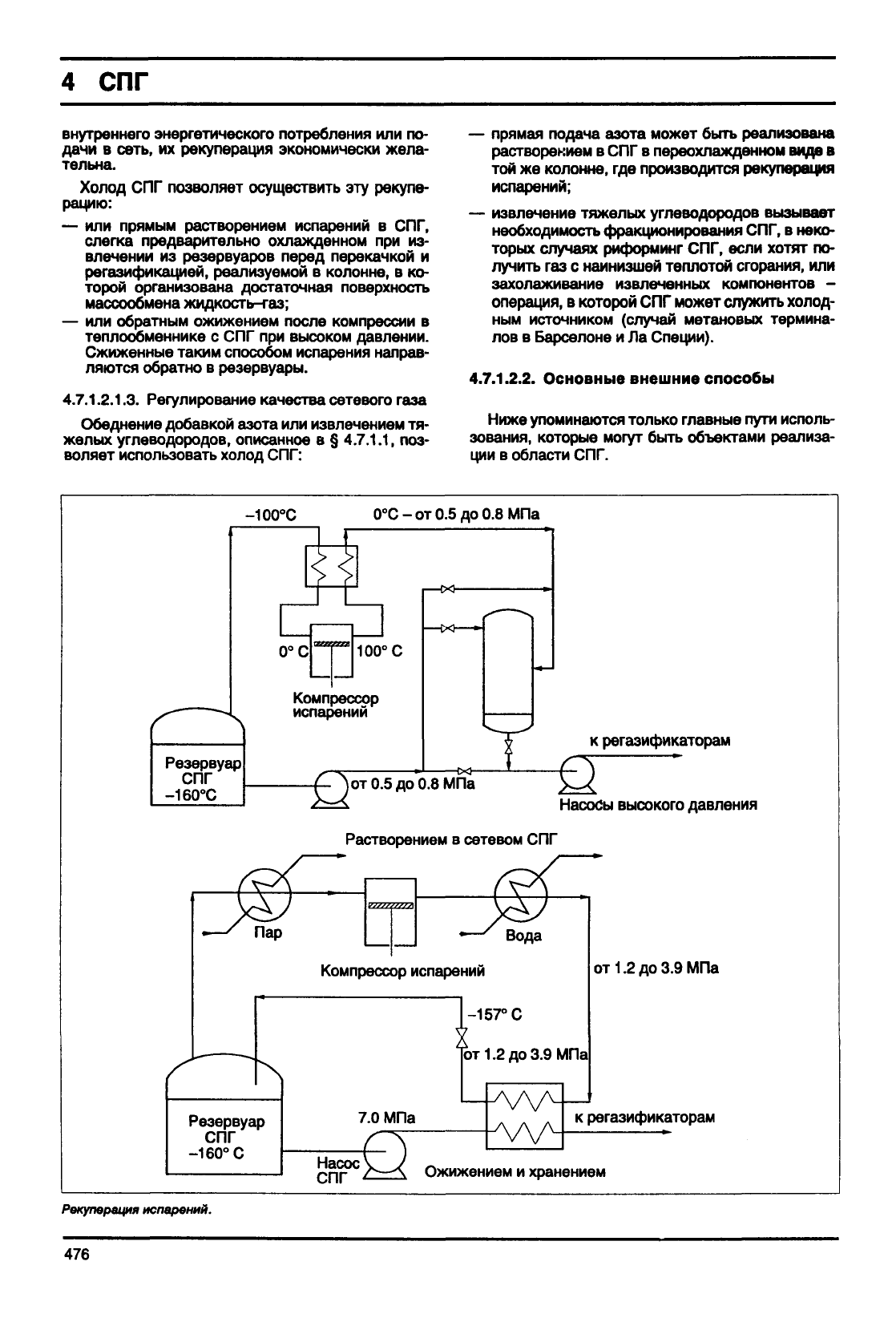

-100°С

0°С - от 0.5 до 0.8 МПа

I—СХЬ

0°С

100° С

Компрессор

испарений

Резервуар

СПГ

-160°С

регазификаторам

-t>3-

.5 до 0.8 МПа

НасоСы

высокого

давления

Растворением в сетевом СПГ

Пар

Вода

Компрессор

испарений

1-157°

от 1.2 до 3.9 МПа

Резервуар

СПГ

-160°С

7.0 МПа

Насос

СПГ

ЛЛА

от 1.2 до 3.9 МПа

регазификаторам

Ожижением и хранением

Рекуперация

испарений.

476

СПГ

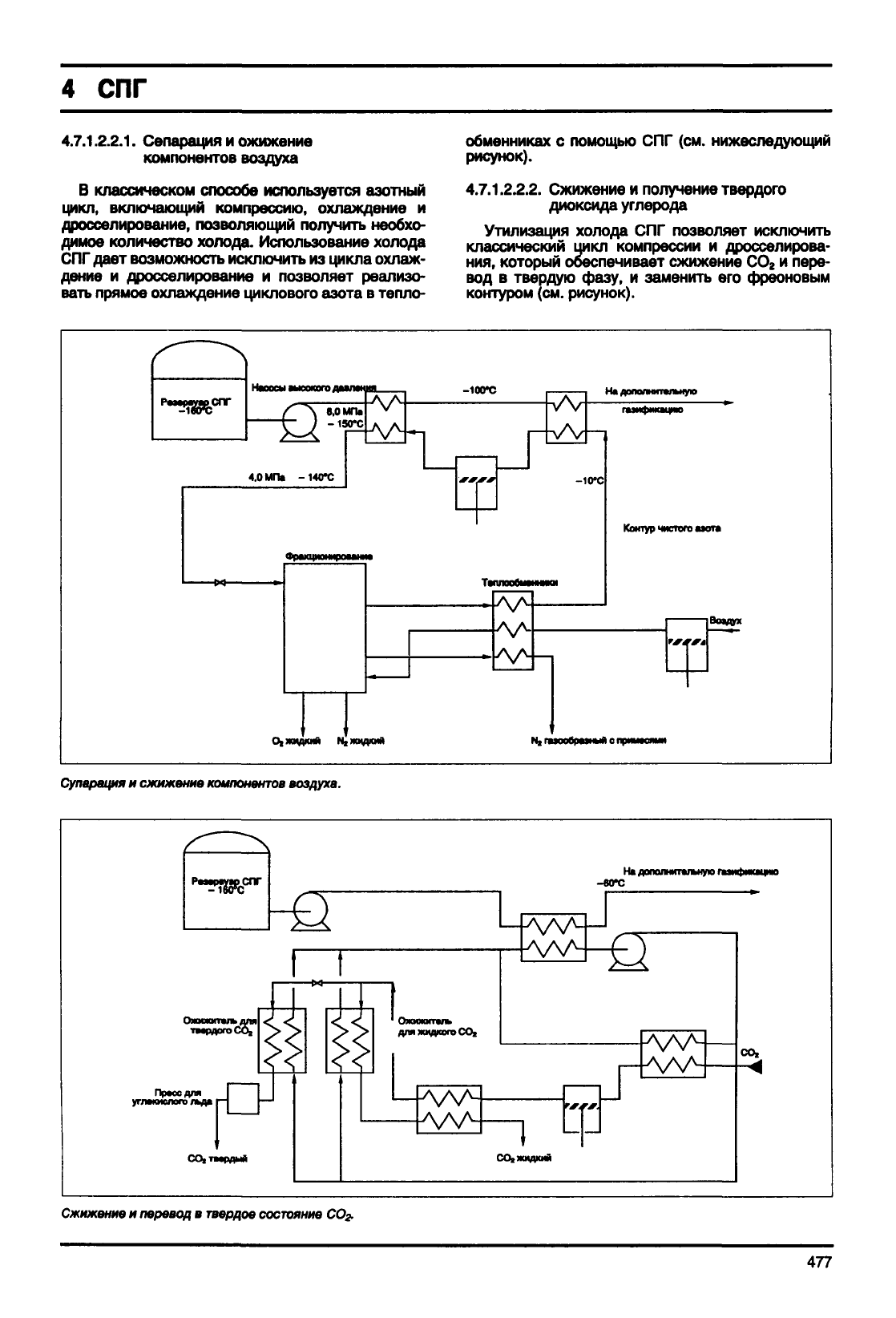

4.7.1.2.2.1.

Сепарация

ожижение

компонентов воздуха

В классическом способе используется азотный

цикл,

включающий компрессию, охлаждение

дросселирование, позволяющий

получить

необхо-

димое

количество холода. Использование холода

СПГ дает возможность исключить из цикла охлаж-

дение

дросселирование

позволяет реализо-

вать

прямое охлаждение циклового азота

тепло-

обменниках

помощью

СПГ

(см. нижеследующий

рисунок).

4.7.1.2.2.2.

Сжижение

получение твердого

диоксида углерода

Утилизация холода

СПГ

позволяет исключить

классический цикл компрессии

дросселирова-

ния, который обеспечивает сжижение

СО

пере-

вод

твердую фазу,

заменить

его

фреоновым

контуром (см. рисунок).

в,ОМПа

-150°С

4.0

МП* -14СС

ЛЛ

-1ОГС На

дополнительную

-10*С

-М-

•ракциониро

Теплообменники

ЛЛ

Контур чистого нота

тжмж*

Воаоух

О, жидкий N, жидкий Nj ГМООбрвЭНЫЙ С ЛрШМСЯМИ

Супарация

и сжижение

компонентов

воздуха.

.СПГ

-«ГС

На

дополнительную

газификацию

Ожижитель для

твердого СО*

Пресс для

углекислого

льда

CQ, твердый

Ожижитель

для жидкого СО,

ЛАД

!—Р\ЛА

СО, жидкий

Сжижение

перевод

твердое

состояние

СО*

477

СПГ

5.0

МП*

-150*С

5,0

МП»

0.8

МПа

(ГС

-20*С

ОЛМПа

(ГС

Морская

«од*

Цикл

прямым дросселированием

vW^

-1ЯГС

-вох

-4О"С

Цикл Рэнкина

Расширительная турбин

фсюн

Расширнталкная турбина-га*

5.0

МП*

НкясСПГ

-40Х

5.0

МП*

-4ОХ

Кондансатор

фраона

5,0

МП»

0,9

МП*

Морская

вода

Насос

фраоиа

Морская аода

Комбинированный цикл (Рэнкина и непосредственное расширение)

Производство

электроэнергии.

478

СПГ

4.7.1.2.2.3.

Замораживание и низкотемпературное

хранение пищевых продуктов

В эти случаях холод СПГ может заменить клас-

сический

холодильный

цикл одним контуром холо-

дильного агента между теплообменником СПГ и

теплообменником с окружающим воздухом, поме-

щенным в

холодильную

камеру.

4.7'.1.,2.2.4.

Производство электроэнергии

Холод СПГ может

быть

превращен в работу для

привода электрогенератора.

Были

реализованы

различные способы, представленные кратко ниже

(см.

рисунок с.

478),

однако много других способов

было

предметом изучения, в частности, способы, в

которых использовались бы горючие ископаемые

(мазут

или природный газ) для наилучшего i

нения холода СПГ по примеру классических схем

теплоцентралей.

4.7.1.2.2.4.1.

Циклы

с непосредственным расши-

рением

Если давление в газораспределительной сети

невелико (около 1,0 МПа), можно дожать СПГ и ис-

парить его до его расширения в турбине, которая

приводила бы в действие генератор. Как и во вну-

треннем

процессе перекачки СПГ под высоким

давлением,

этот цикл позволяет рекуперировать в

форме электроэнергии разности энергий сжатия

газа

в жидком и газообразном состоянии между

давлениями сжатия и подачи в газораспредели-

тельную

сеть.

Типрегази-

фикатора

Схема

Описание. Эксплуатационные характеристики

регазификатор

с водяным

орошением

Горячая

вода

Тип!

СПГ-»,

СПГ-

Типи

Природный

••

газ

Холодная

вода

Природный

газ

Горячая

вода

Холодная

вода

СПГ распределяется коллектором

по

верти-

кальным трубкам, собранным

пакет,

по

высоте которого стекает оросительная вода.

Эта вода сверху подается

сливные трубы

собирается внизу

общий коллектор.

Теплообмен вода

- СПГ

осуществляется

по

схеме противотока (сборка труб

по

типу

или

по

схеме противотока

прямотока

(сбор-

ка

труб

форме

U),

профиль труб оребрен-

ный

для

улучшения

теплообмена.

Схема

простая, поэтому эксплуатация

и об-

служивание относительно просты (наруж-

ный осмотр трубок доступен).

Стабильность механизма теплообмена

Возможность больших объемов регазифика-

ции увеличением числа сборок труб.

случае

использования морской воды необ-

ходимо

ее

хлорировать (против коррозии

на-

сосов

водопроводов).

Регазификатор

с погружной

горелкой

Отходящие (дымовые)

Природный

газ

СПГ]

Топливный

газ

Трубный пучок,

по

которому циркулирует

СПГ, погружен

металлическую

или

бетон-

ную емкость, заполненную водой. Горелка

погружного

горения установлена

на дне ем-

кости

питается газом

сжатым воздухом.

Поток газа

из

горелки барботирует

слое

воды, нагревая

ее (~30°С) и

перемешивая,

что обеспечивает хороший теплообмен

меж-

ду водой

и СПГ и

предупреждает образова-

ние

льда

на

трубном пучке.

Регазификатор компактный,

учитывая

высо-

кую эффективность теплообмена между про-

дуктами сгорания, водой

и СПГ.

Регулировка подачи смеси газ-воздух

в го-

релку должна обеспечить небольшое содер-

жание окислов азота

продуктах сгорания;

Часто требует нейтрализации воды подачей

свежей

ее

порции,

так как

вода закисляется

продуктами сгорания газа

становится

кор-

розионноактивной.

Регазификатор

с промежуточ-

ным флюидом

.Промежуточный

флюид

Природный

газ

СПГ

•-он

Морская

вода

Криогенные теплообменники

трубными

или

пластинчатыми пучками, позволяющими

теп-

лообмен между несколькими флюидами

(СПГ/промежуточный теплоноситель/горя-

чий источник).

Теплообменники хорошо адаптированные

процессам рекуперации

холода

СПГ.

—

Очень

компактны

высокоэффективны.

Рвгазчфикаторы

СПГ-описание

эксплуатация.

479

СПГ

4.7.1.2'.2'.4.2.

Циклы

Рэнкина (Rankine)

Выработка электроэнергии производится в тер-

модинамическом

цикле, в котором СПГ

является

холодным источником, а морская вода - теплым ис-

точником.

Используется подходящий хладагент,

например,

фреон.

Эффективность цикла будет максимальной, ес-

ли теплообмен между цикловым флюидом (хлада-

гентом)

и СПГ будет происходить при температуре

СПГ или, если кривая конденсации хладагента при-

ближается наилучшим образом к кривой испарения

СПГ. Поэтому фреон, конденсация которого проис-

ходит при постоянной температуре

(-40°С),

может

быть

заменен смесью углеводородов, состав кото-

рой

может

быть

подобран таким образом,

чтобы

по-

лучилось

наилучшее

приближение кривых.

4.7.1.2.2.4.3. Комбинированные

циклы

Всегда

в условиях предположительно низкой

эффективности использования СПГ при регазифи-

кации

предусматривают выработку электроэнер-

гии

путем комбинирования циклов Рэнкина и

непосредственного

расширения, это позволяет

использовать большую

часть

СПГ.

4.7.2.

Регазификаторы

В таблице на с. 479 представлены основные ха-

рактеристики

и описания различных типов

регази-

фикаторов, которые применяют на установках СПГ.

4.7.3.

Передвижные

установ-

ки

регазификации

4.7.3.1.

Общие сведения

Мобильные регазификаторы СПГ

были

спроек-

тированы Газ де Франс для

того,

чтобы

дать

воз-

можность газотранспортным компаниям снабжать

потребителей газом во время ремонтных работ на

трассе.

Каждый регазификатор соединен с изоли-

рованным резервуаром под вакуумом, а вся уста-

новка смонтирована на автоприцепе.

Качество подаваемого газа корректируется по-

дачей жидкого азота в резервуар, а его одоризация

обеспечивается подачей одоранта в резервуар.

Газ де Франс имеет три мобильные установки

регазификации,

двух

из них резервуар имеет ем-

кость

9,5 м

СПГ и в одной - 9,9 м

. В

случае

необ-

ходимости эти установки могут

быть

подключены в

автоцистерне с СПГ.

Используемые регазификаторы

являются

атмо-

сферными: теплым источником

является

атмо-

сферный воздух.

Большая

поверхность теплообме-

на создается оребренными трубками из алюминия

производительность регазификатора изменяет-

ся в зависимости от атмосферных условий.

4.7.3.2.

Функционирование

На нижеследующих схемах показано устройство

детали

одной из установок регазификации пере-

движного

типа.

Регазификаторы могут

быть

включены парал-

лельно

или последовательно (один в цикле пода-

чи,

второй - в цикле размораживания). Для после-

довательной работы при температуре окружаю-

щей среды 10°С, характеристики мобильных

установок Газ де Франс следующие:

— установки 3,5 м

:250 м

/ч СПГ;

— установки 9,9 м

/ч СПГ.

Последовательная

работа необходима в случае,

если

температура подаваемого газа ниже 0°С и ре-

газификаторы обледеневают. Но, если атмосфер-

ные условия позволяют,

параллельное

включение

дает возможность получить производительность

более высокую (соответственно более 300

/час

1700 м

/ч.

I I I I I I

Природный

газ-•>

У ~Ч

3—i—

спг

Регазификатор атмосферного

типа.

Подач»

-JX1-

Гибкое соединение с

газораспределительной

сетью

Линия рекулераци

•рений

Преда

Е Подогреватель испарений

Di Дроссель - регулятор со

встроенным

предохрани-

тельным

клапаном для

подачи

газа

при

0.03-0,4

МПа [ — — —

D, - дроссельдля подачи

при

0.07

МПа

Линия подачи давления

Резервуар СПГ

Регазификаторы

Линия наполнения

резервуара

Линия испарения

Передвижная

установка

регазификации.

480

СПГ

4.8.

РЕЗЕРВУАРЫ ХРАНЕНИЯ СПГ

4.8.1.

Общие сведения

В этом параграфе рассматриваются резервуары

1500 м

, в которых СПГ хранит-

СПГ емкостью (

ся в переохлажденном виде под давлением, не-

много

большим атмосферного.

Для меньших емкостей хранения предпочтение

отдается резервуарам под давлением (51,0 МПа)

сигарообразной

или сферической формы, техноло-

гия

которых схожа с технологией сооружения ре-

зервуаров СНГ (сжиженного нефтяного газа,

фракции С

+ С

Форма

резервуаров СПГ цилиндрическая со

сферическими днищами, в настоящее время объем

наибольшего резервуара достигает 150 000 м

Основные

следующие:

эксплуатационные характеристики

— относительное максимальное давление (от 10

до 23 КПа в зависимости от конструкции);

— уровень суточных испарений, то есть процент-

ное отношение между кубическими метрами

СПГ, испарившимися за сутки и максимальным

объемом СПГ, который может храниться

(от 0,05 до 4% в зависимости от конструкции).

4.8.2.

Типы

резервуаров

Вне зависимости от конструкций резервуаров

СПГ, описанных в § 4.8.3, многие типы резервуаров

были

сооружены в мировой практике. Они отлича-

ются положением относительно уровня

фунта,

на-

личием или отсутствием противопожарного рва

вокруг

резервуаров, что и показано на нижеприве-

денном рисунке.

Противопожарный ров служит для удержания

значительных

утечек СПГ при повреждении резер-

вуара: его наличие и конструкция зависят напря-

мую от конструкции самого резервуара.

4.8.3. Конструкции

резервуаров

Различные

конструкции резервуаров основаны

на характеристиках трех следующих основных

компонентов:

— внутренний корпус;

— внешний корпус;

— изолированное пространство между ними.

Помимо общих технических критериев, которым

они должны удовлетворять, можно упомянуть

главное:

— полная непроницаемость для газа;

— восприятие нагрузок от СПГ (давление, темпе-

ратура, вес);

— удержание СПГ в экстремальных условиях, со-

здающихся или самим СПГ или средой, окружа-

ющей резервуар;

— стабильность основания (креплений);

— сохранение целостности теплоизоляции, запол-

няющей пространство;

— возможность контроля целостности оболочек в

процессе

эксплуатации.

4.8.3.1.

Классические резервуары

4.8.3.1.1.

С металлическим

внутренним корпусом

Он может быть:

— самонесущим с подвешенным куполом или кры-

шей из алюминия или стали с 9% никеля;

— мембранного типа

двух

модификаций:

• система Газ Транспорт из сплава инвар тол-

щиной 0,7 мм;

• система Текнигаз,

N.K.K.

или других типов, та-

ких как

I.H.I.,

M.H.I, K.H.I (японские системы),

из

гофрированных листов нержавеющей ста-

ли,

в основном толщиной 1,2 мм.

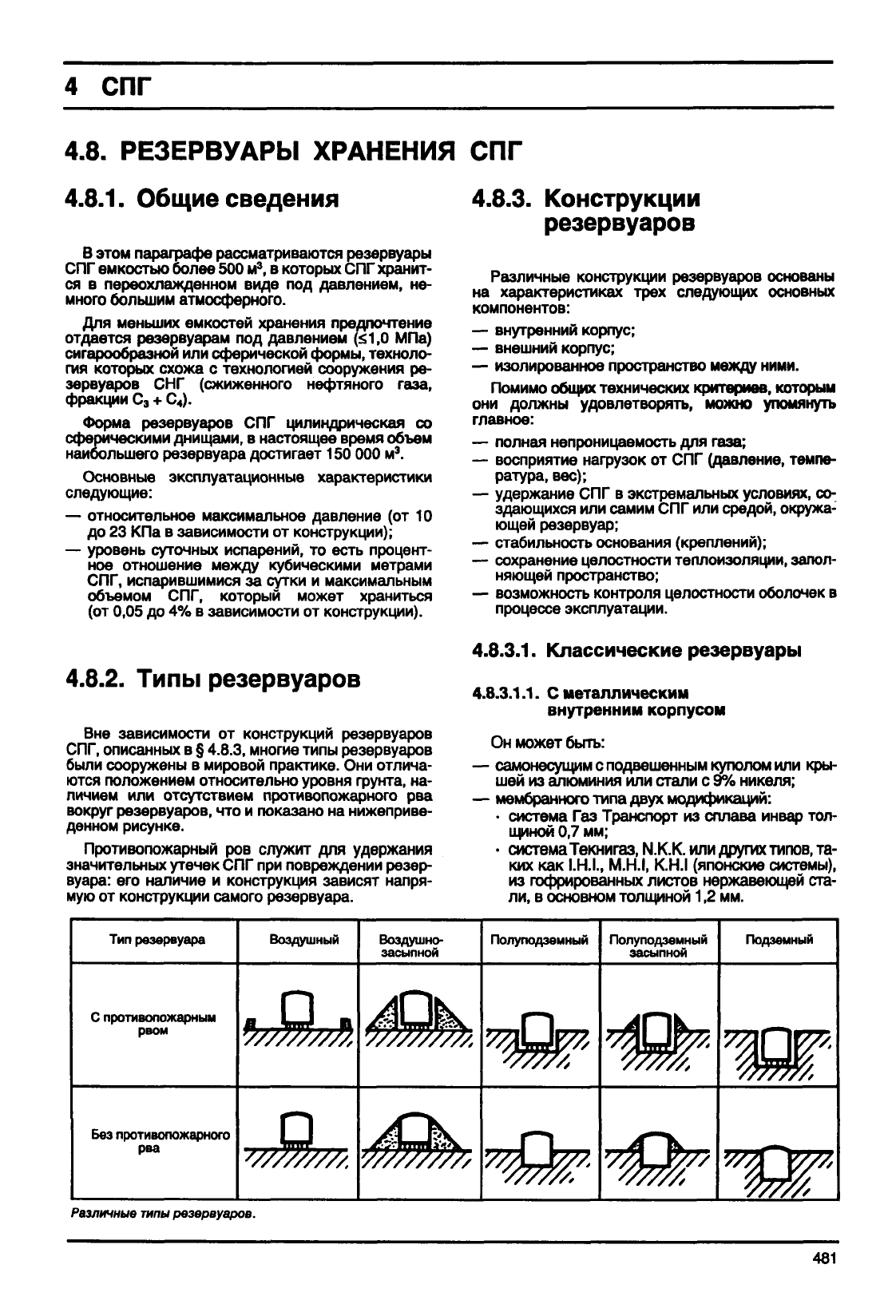

Тип резервуара Воздушный

Воздушно-

засыпной

Полуподземный

засыпной

Подземный

противопожарным

рвом

Без

противопожарного

рва

Различные

типы

резервуаров.

481

СПГ

4&3.1.2.

Внешний корпус

Он может быть:

— металлическим из обычной стали, не

криоген-

ной;

— бетонным, в этом

случае

резервуар называется

"двойной целостности", поскольку может удер-

жать весь СПГ в

случае

разрыва внутреннего

корпуса.

Внешний корпус может

быть

снабжен системой

разогрева,

если окружающего воздуха не доста-

точно для

удаления

теряемого

холода

СПГ (случай

подземных резервуаров).

4А3.1.3. Теплоизолируемое кольцевое

пространство

Это пространство может сообщаться или нет с

газовой

фазой внутренней емкости резервуара В

структурном

плане

это пространство складывает-

ся из трех частей, которые могут

быть

выполнены

из

различных слоев теплоизоляции:

— дно-чаще всего из пеностекла;

— обечайкНстенка) -древесные ячейки и перлит

(система Газ Транспорт), поливинилхлорид и фа-

нера (система Технигаз), перлит и стекловолок-

но (система Чикаго Бридж Индастри -

Ч.Б.И.);

— крыша- наиболее часто стекловолокно.

Суточные

испарения в классических резер-

вуарах

изменяются в пределах 0,05-1,0%.

Примечание:

В системе

Ч.Б.И.

стекловолокно, нанесенное на

внешнюю поверхность внутренней емкости, обра-

зует эластичную подушку (упругое покрывало), ко-

торое компенсирует радиальные перемещения ем-

кости,

вызванные температурными изменениями.

4.8.3.1.4.

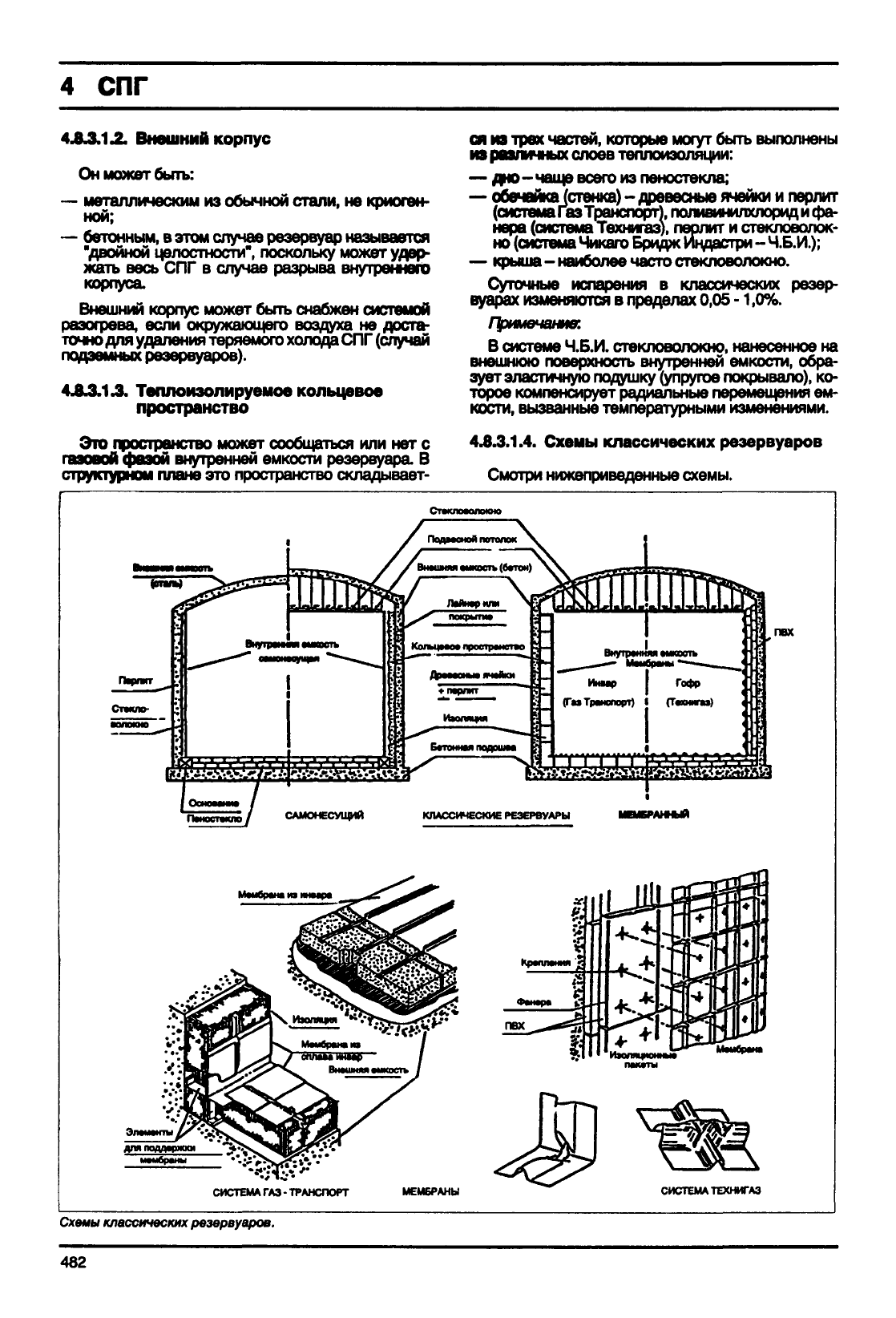

Схемы

классических резервуаров

Смотри нижеприведенные схемы.

Стекловолокно

пвх

Пмоепмю

М—брммюичр»

СИСТЕМА ГАЗ

ТРАНСПОРТ

МЕМБРАНЫ

СИСТЕМА ТЕХНИГАЗ

Схемы

классических

резервуаров.

482

СПГ

4.8.3.2.

Особые резервуары

4.8.3.2.1.

Резервуары

бетонной внутренней

емкостью, система Прелоад (пред-

варительно-напряженный бетон)

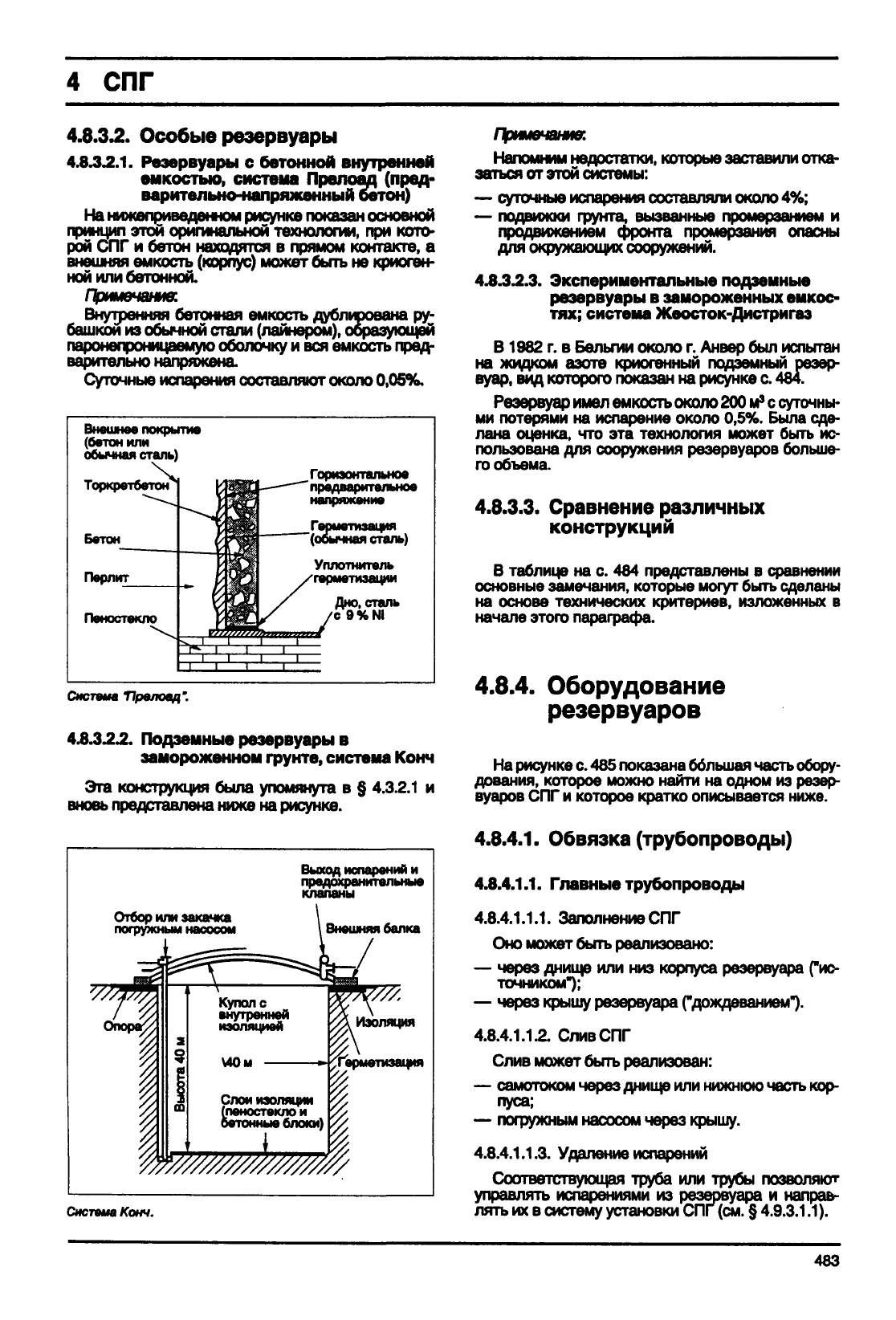

На нижеприведенном рисунке показан основной

принцип этой оригинальной технологии, при кото-

рой

СПГ и

бетон находятся

прямом контакте,

внешняя емкость (корпус) может

быть

не

криоген-

ной или бетонной.

Примечание:

Внутренняя бетонная емкость дублирована

ру-

башкой из обычной стали (лайнером), образующей

паронепроницаемую оболочку

вся емкость пред-

варительно напряжена

Суточные

испарения составляют около 0,05%.

Внешнее

покры

(бетон

или

обычная

сталь]

Торкретбетон

Бетон

Перлит

Пеностекло

ггие

I*-

Горизонтальное

—•

предварительное

напряжение

Герметизация

"(обычная

сталь)

Уплотнитель

/герметизации

Дно,

сталь

У /c9%NI

ill i

Система ТТрелоад".

4.8.3J2JL

Подземные резервуары

замороженном

фунте, система Конч

Эта конструкция

была

упомянута

в §

4.3.2.1

вновь представлена ниже на рисунке.

Отбор

или

закачка

погружным

насосом

Выход

испар

предохранительные

клапаны

Внешняя

балка

Куполе

внутренней

изоляцией

Система

Конч.

Напомним недостатки, которые заставили отка-

заться от этой системы:

— суточные испарения составляли около 4%;

— подвижки грунта, вызванные промерзанием

продвижением фронта промерзания опасны

для окружающих сооружений.

4.8.3.2.3.

Экспериментальные подземные

резервуары

замороженных емкос-

тях; система Жеосток-Дистригаэ

В1982

г. в

Бельгии около

г.

Анвер

был испытан

на жидком азоте криогенный подземный резер-

вуар, вид которого показан

на

рисунке с. 484.

Резервуар имел емкость около 200 м

с суточны-

ми

потерями

на

испарение около 0,5%.

Была

сде-

лана

оценка,

что эта

технология может

быть

ис-

пользована

для

сооружения резервуаров больше-

го

объема.

4.8.3.3.

Сравнение различных

конструкций

В таблице

на с.

484 представлены

сравнении

основные замечания, которые могут

быть

сделаны

на основе технических критериев, изложенных

начале

этого параграфа.

4.8.4.

Оборудование

резервуаров

На рисунке с. 485 показана

ббльшая

часть обору-

дования, которое можно найти

на

одном из резер-

вуаров СПГ

которое кратко описывается ниже.

4.8.4.1.

Обвязка (трубопроводы)

4.8.4.1.1.

Главные

трубопроводы

4.8.4.1.1.1.

Заполнение СПГ

Оно может

быть

реализовано:

— через днище или низ корпуса резервуара ("ис-

точником");

— через крышу резервуара ("дождеванием").

4.8.4.1.1.2.

Слив

СПГ

Слив

может

быть

реализован:

— самотоком через днище или нижнюю часть кор-

пуса;

— погружным насосом через крышу.

4.8.4.1.1.3.

Удаление

испарений

Соответствующая труба

или

трубы позволяют

управлять

испарениями

из

резервуара

направ-

лять

их в

систему установки СПГ

(см.

4.9.3.1.1).

483
