Схема

установки

пункта

пропановых

баллонов.

Фильтр

перед редуктором

Пропановая установка.

Питание

индивидуально

из

резервуара

Ограничитель

давления

газа

по нормам NF

Автомтический переключатель

баллонов

Гибкий

соединительный

шланг,

нормализованный

по NF

Индикатор

"работа-резерв"

Кран

перекрытия(факультативно)

Гибкая трубка по нормам NF

бутан, пропан

Редуктор-отключатель

по нормам NF

•-•3

Перекрывающий кран

Пример домашней

установки

постоянным

питанием

из

фиксированного

резервуара или

пункта

с баллонами пропана.

Общая

отсекающая

задвижка

обязательна,

если резервуар расположен более чем в 20 мот жилища.

514

СНГ

Баллонный пункт может располагаться или на

открытом воздухе или в укрытии. Укрытие может

примыкать к зданию или быть встроенным в него

при

условии, что в нем будут находиться только

баллоны

с трубопроводами, их обслуживающими и

что укрытие будет отвечать некоторым условиям.

Эти условия перечислены в статьях 1 - 2 Д.Т. U.

№ 61-1: "Инструкции относительно общих обуст-

ройств,

в особенности в части, касающейся верх-

ней и нижней вентиляции через отверстия 200 см

каждое.

5.1.6.2.3.

Пункты пропановых баллонов

Пункты пропановых баллонов должны быть

снабжены:

— или переключателем, позволяющим после опе-

рации переключения изъятие пустого (или пус-

тых) баллонов, вентили которых должны за-

крываться без утечки газа в атмосферу, обес-

печивая одновременно непрерывную и

постоянную подачу пропана к различных аппа-

ратам установки.

— или устройством отсечки, расположенным пе-

ред

редуктором первой ступени, это устройство

не должно позволять опорожнение системы

трубопроводов во время замены пустого балло-

на полным.

Соединение баллонов может быть сделано:

— или с помощью металлических трубок,

— или с помощью гибкого шланга NF газ.

Защитная стенка обязательна только в случае,

если

баллон

расположен на расстоянии менее 1 м

от двери здания, расположенной на том же уровне

или ниже уровня баллона.

Трехходовой кран

Можно

также

использовать

данную схему с одной изолиру-

ющей

задвижкой на каждом ре-

зервуаре.

В данном случае необ-

ходим клапан термического рас-

ширения

юе устройство Клапан термического ,

•иоуынипыви

расширения^

Двойной наливной клапан Питание от двух резервуаров

•

Промежуточное соединение

Латунная пластинка, припаянная для

выравнивания потенциалов

•

Переводник из кованой стали

•Пробка

Половина

разреза

вида сверху

Якорная проволока

Сборка предохранительного колпака

31,75

мм

Двойной наполнительный клапан

(разрез)

Устройства

налива

стационарных

резервуаров.

515

СНГ

5.1.7.

Пункт стационарных

резервуаров

5.1.7.1.

Размещение

Пункт (пост) может

быть

размещен:

— над поверхностью земли:

• на открытой площадке;

• в укрытии

— под

землей:

• полностью зарытым в землю,

• помещенным в траншею.

Он не должен находиться внутри закрытого по-

мещения.

Наиболее часто резервуары располага-

ются в приподнятом положении, размещение в

подземном

положении или в траншее привело бы к

большим осложнениям, связанным с необходи-

мостью внешнего осмотра всех аппаратов под

давлением раз в три года.

5.1.7.2.

Использование

ограничителя давления

Любой пункт, оборудованный стационарными

резервуарами

или баллонами,

обычно

снабжен ог-

раничителем давления, смонтированным перед

редуктором

первой ступени, что позволяет не оп-

рессовывать всю обвязку установки на давление

2,0

МПа (см.: постановление от 2 августа 1977 г.,

статья 9 Д.Т.и. №

61,1,

глава XI технических требо-

ваний).

5.1.7.3.

Устройство налива стацио-

нарных резервуаров (поста-

новление от 30 июля 1979 г.,

статья 7 и 9)

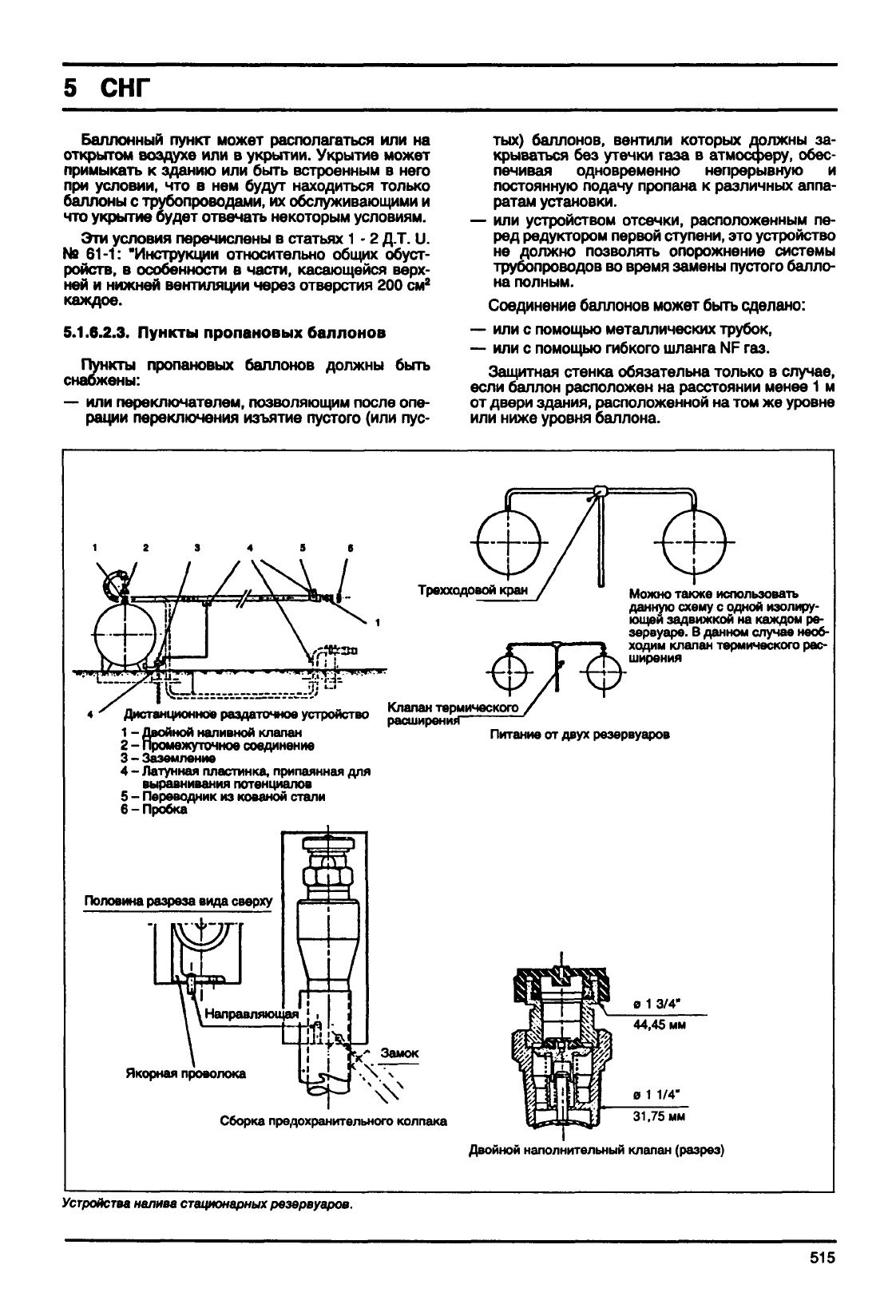

Устройство налива показано на рисунке с. 515.

Резервуар

должен иметь двойной клапан (или лю-

бое другое устройство, обеспечивающее одинако-

вую безопасность) вмонтированный во входное от-

верстие.

Если шланг автоцистерны или железно-

дорожной цистерны не достает до наливной

горловины

резервуара, необходимо использовать

выносную

горловину. Выносная горловина также

должна иметь двойной клапан (или любое другое

устройство, обеспечивающее равную безопас-

ность) на своем входном отверстии.

Входное отверстие

выносной

горловины

должно

находиться не менее 2 м от мест, указанных в ста-

тье 7, за исключением дорог, расстояние до ко-

торых

не лимитируется.

Если заливная горловина располагается на обо-

чине дороги, она должна находиться в закрытом

несгораемом

ящике и

быть

закрыта на замок (за-

винчена). Заливная горловина должна размещать-

ся таким образом,

чтобы

операции налива не ме-

шали

бы входу и

выходу

из зданий общего пользо-

вания. В любом случае заливная горловина

должна

быть

оборудована соединительной муф-

той,

позволяющей герметичное подсоединение на-

ливного шланга.

5.2.

Распределительные сети сжиженных нефтяных газов

В соответствии с потребностями используются

несколько

сетей:

— распределение СНГ в чистом виде (преимущест-

венно пропана),

— распределение смеси воздуха с пропаном в

двух

вариантах:

• пропано-воздушная смесь с теплотой сгорания

7,6

кВт

•

м"

- смесь

28%

пропана и 72% воз-

ДУха;

• пропано-воздушная смесь с теплотой сгорания

15,7кВт

•

м"

- смесь

57%

пропана и

43%

воз-

ДУха;

— распределение воздушно-бутановой смеси

(газораспределительная

сеть Газ де Франс на

Корсике),

в некоторых случаях эта сеть соеди-

нена

с сетью природного

газа

в промышленных

установках.

5.2.1.

Подача СНГ

бытовые

сети

В этих сетях наиболее часто используется про-

пан.

Для того,

чтобы

пропан не переходил в жидкое

состояние при температурах ниже 0°С, что часто

наблюдается во Франции, давление на

выходе

вто-

рой ступени редуцирования (сетевое давление) ог-

раничено величиной 0,175 МПа.

Распределение

СНГ

Генератор аоэ-

душно-пропано-

юй смеси

Распределительная сеть

низкого

даалеиия от

0.9

до 2,0 кПа

Распределительная сеть

среднего

давления.

Редуктор у потребителя

на3.7кЛа

Схема распределения

СНГ.

516

СНГ

Линия

связи с трехходовым

автоматической

задвижки

ТС - сопло "мертвая нагрузка" 5 -

уплотнительная

манжета

ТР - сопло "пиковая нагрузка" 6 - обратный клапан

TS - сопло "запасная линия" 7 - воздушный

фильтр

1 - кран "Соундерс" ("Sounders'! ~ прямоходная задвижка

2-фильтр

пропана 9-манометры

3 - автоматическая задвижка

- редуктор-регулятор

Воздушно-пропановый

генератор

с соплами.

Воздух

Смесительная

задвижка

Регулятор

подачи

газа

Принцип

работы

пропорционального

регулятора.

517

СНГ

На рисунке с. 516 показана схема распредели-

тельной сети СНГ. Это давление позволяет избе-

жать обратной конденсации при температурах ни-

же

-15°С, которая во Франции в большинстве слу-

чаев соответствует температуре, вероятность

появления которой соответствует 2% (за исключе-

нием

гористой местности).

Для снабжения газораспределительных сетей

чистым пропаном используют систему двойного

последовательного редуцирования, каждая сту-

пень давления состоит из

двух

редукторов, вклю-

ченных

параллельно. Регулировка

выходного

давления параллельно

включенных

редукторов

чаще

всего осуществляется на разных

уровнях,

что

позволяет автоматическое включение параллель-

ной линии, если по какой-либо причине первая ли-

ния не обеспечивает заданное давление. Двойное

последовательное детандирование, установлен-

ное в головном пункте распределения, обеспечи-

вает достаточную безопасность для предохране-

ния сети против возможных повышений давления.

Можно

также отметить, что давление часто еще

раз

понижается перед потребителем до 3,7 кПа с

помощью общего редуктора перед зданием или ин-

дивидуального регулятора.

В определенных случаях большого газопотребле-

ния давление в сети составляет от

14,8

до

50,0

кПа.

5.2.2.

Подача СНГ в смеси

воздухом

Как

и в случае распределения

чистых

СНГ, чаще

всего используется воздушно-пропановая смесь.

Различают два типа генераторов.

5.2.2.1.

Смесители с соплами

буферным газометром

Эти

генераторы снабжены несколькими линиями

сопел,

обычно

тремя (одна линия "мертвых нагру-

зок",

вторая линия

"пиковых

нагрузок" и третья ли-

ния "запасная"). Последовательность включения и

отключения управляется движениями подъема или

смеси

при

опускания небольшого газометра, выполняющего

роль

регулятора давления и буферной емкости.

Установка имеет также устройство безопаснос-

ти

в верхней части буферного газометра, которое

реагирует

на поступление пропана в линии сопел.

Эти

аппараты позволяют

покрыть

гамму расхо-

дов от 25 до 700 м

/ч).

Давления подачи

смеси:

— подача воздушно-пропановой

7,6кВт-

ч• м"

-0,9кПа;

— подача воздушно-пропановой смеси при

15,7

кВт

•

м-

- 2,0 кПа.

Преимущество

этих смесей состоит в том, что

они легко позволяют заменить газы, которые пода-

вались

в сеть ранее:

— искусственный газ на смесь воздуха с пропаном

при 7,6 кВт

•

м"

;

— природный газ на смесь воздуха с пропаном при

15,7

кВт- чм"

5.2.2.2.

Генераторы под давлением

Эти

типы

установок, мало распространенные

во Франции, имеют то преимущество, что позво-

ляют

подачу пропано-воздушной смеси при

15,7

кВт

•

м~

под давлением от 0,4 до 0,5 МПа.

Для реализации этих установок возможны два

пути:

— используют предыдущую систему с газометром,

имеющим

емкость более 100 м

, затем сжимают

смесь до требуемого давления,

— сжимают воздух до давления подачи в сеть и

смешивают

его с помощью регулятора пропор-

ционально с таким количеством пропана, кото-

рое

необходимо для получения требуемой теп-

лотворной способности.

По соображениям безопасности калориметр, ус-

тановленный в газораспределительной

сети,

мо-

жет

воздействовать на пропорциональный регуля-

тор и уменьшить или

увеличить

количество пропа-

на в смеси с воздухом.

Устройства распределения смеси до потребите-

ля точно такие же, как и в случае подачи природ-

ного

газа

(см. главу 7: Распределение).

5.3. Регламентация

области хранения

Ниже

излагается сжатая версия, которая не мо-

жет

заменить полное изложение вопроса.

5.3.1.

Классификация

установок

Сжиженные горючие газы

включены

в номенк-

латуру "установок, относящихся к группе для

защи-

ты окружающей среды" (декрет

77-1134

от

сен-

тября 1977 г., принятый в соответствии с законом

от 19 июля 1976 г.) под рубриками 211 и

211

бис

(и

измененными декретами №

84-901

от 9 октября

1984

г.).

Рубрика

211,

относящаяся к складам и хранили-

щам,

различает:

— складирование в стационарных резервуарах,

— складирование в передвижных емкостях.

Первые классифицируются, если их вмести-

мость превосходит 12 м

. Они подлежат деклари-

рованию, если хранимое количество меньше или

равно 120 м

518

СНГ

Количество (Q) хранимых бутана или пропана

В передвижных емкостях

Q £2 500 кг

500 кг < Q £ 25 000 кг

Q > 25 000 кг

В стационарных емкостях *

СК12м

13M

<Q5120M

Q>120M

Класс

установки

Не

существует

Установки классифицированные, подлежащие декларации

Установки классифицированные, требующие разрешения

* Если СПГ из хранилища подается в наполнительную установку типа станции заправки полустационарных резервуаров го-

рючего или станции заправки автоцистерн, такая установка ранжируется в том же

классе,

что и хранилище.

Если стационарная емкость подает СНГ на станцию заправки передвижных резервуаров (баллоны или контейнеры), то эта

станция

требует

разрешения,

независимо от класса хранилища.

Классификация

установок

сжиженных

горючих

газов.

При объеме более 120 м

хранилища являются

объектом,

требующим разрешения.

Вторые, то есть склады в

баллонах

или контей-

нерах, классифицируются и требуют декларации,

если их емкость находится в пределах от 2500 до

25000 кг. При емкости свыше 25000 кг они входят

в класс складов, требующих разрешения.

5.3.2.

Правила обустройства

эксплуатации

Склады

жидких углеводородов, состоящие из на-

земных резервуаров, подчиняются правилам обуст-

ройства

и эксплуатации, вытекающим из постанов-

ления

от 9 ноября 1972 г. В соответствии с их клас-

сификацией,

склады попадают под действие

типового

постановления 211 (15 января 1980 г.).

Не классифицированные склады попадают под

действие постановления от 30 июля 1979 г. Те же

правила используются для резервуаров емкостью

менее 120 м

, покрытые фунтом (полузаглублен-

ные и подоткосные). Для резервуаров емкостью

сверх 120 м

следует руководствоваться правила-

ми

для новых установок полузаглубленных и им

подобных по постановлению от 9 ноября 1989 г.

5.3.2.1.

Хранилища в

мобильных

ем-

костях

(баллонах)

5.3.2.1.1.

Хранилища (£2,5 тонн)

5.3.2.1.1.1.

Пункт подключенных

потребителю

баллонов

Пункт баллонов, питающих домашнюю установ-

ку

или общественное здание 5

категории: руко-

водствоваться постановлением от 2 августа 1977 г.

(статья 19-24).

Баллонный

пункт для сельскохо-

зяйственного

потребления, ремесленного, промы-

шленного и т.д.: руководствоваться в отсутствие

специальных текстов постановлением от 2 августа

1977

г.

Баллонный

пункт, питающий общественные зда-

ния 1, 2, 3 или 4

категорий: руководствоваться

статьями GZ 7 и GZ 8 правил противопожарной бе-

зопасности

и паники в общественных зданиях.

Проект установки отсылается в комиссию безо-

пасности

не позднее, чем за 1 месяц до

начала

работ (статьи GE 2 и GZ 3 правил безопасности).

5.3.2.1.1.2.

Склады

неподключенных емкостей

Склад

баллонов

и контейнеров, предназначен-

ных для продажи: руководствоваться документом

C.F. В.Р. № 105 А (и для Парижа приказом № 73 -

16368 от 29 мая 1973 г.). В

случае

склада

баллонов

или контейнеров в общественных зданиях

1,2,3,4

категории:

руководствоваться статьями GZ 7 и

GZ 8 правил безопасности и административной от-

ветственности,

предусмотренными этим регламен-

том

(GE 2 и GZ 3, цитированные выше).

5.3.2.1.2.

Хранилища (>2,5 тонн)

Склады, емкостью выше 2,5 тонны, но менее

или равной 25 тонн: эти склады подлежат декла-

рированию в условиях, зафиксированных декре-

том

№ 77 -1133 от 21 сентября 1977 г. (статья 25).

Технические предписания: типовое постановле-

ние

211.

Склад емкостью более 25 тонн: склад тре-

бует разрешения по условиям, зафиксированным в

декрете № 77 -1133 от 21 сентября 1977 г. (статья

2 и 3). Технические предписания: постановление

от 9 ноября 1972 г., 2" часть (до 70м

) или 1

часть

(более 70м

Случай

склада в общественных зданиях 1,2,3 и

категорий:

— те же административные условия в соответст-

вии с классом (декларация или требование раз-

решения),

что и для других складов. Кроме

того,

обязательства, предписанные статьями GE 2 и

GZ 3 правил безопасности (проект установок

представляется ответственному органу не ме-

нее чем за 1 месяц до

начала

работ);

— технические предписания: статьи GZ 5 и GZ 6

правил безопасности, которые требуют соот-

ветствия,

по классификации, минимальным

предусмотренным техническим условиям или

по

типовому постановлению 211 (склад до

25 тонн) или по постановлению от 9 ноября

1972 г. (склад емкостью более 25 тонн).

519

СНГ

5.3.2.2.

Хранение в стационарных

емкостях

(резервуарах)

5.3.2.2.1.

Хранилища £12 м*

5.3.2.2.1.1.

Вне зоны влияния общественных

зданий

1,2,3 и 4

категорий

Правила

техники безопасности, утвержденные

постановлением от 30 июля 1979 г.

5.3.2.2.1.2. В зданиях общественных

1,2,3 и 4

категорий

Общие условия: правило техники безопасности,

утвержденные постановлением от 30 июля 1979 г.,

административная ответственность, предусмот-

ренная правилами безопасности (GE 2 и GZ 3).

Дополнительные технические условия для всех

хранилищ в стационарных резервуарах: статья

GZ 9 правил безопасности.

0,10

Траверсы или

опоры

из бетона —^

Заземление

Траверсы или

опоры

из бетона

! Кронштейны

Наземное

хранилище.

Общие

условия

(Репродукция

разрешения

Жам-Эдш

ионтажа

'аи-Эдартек).

5.3.2.2.2.

Хранилища >12 м*

Склад емкостью более 12 м

и менее или равной

120 м

. Технические предписания: типовое поста-

новление № 211. Склад емкостью более 120 м

Технические предписания: постановление от 9 но-

ября 1972 г. и 9 ноября 1989 г. для новых складов.

Случай

склада в общественном здании 1, 2, 3 и 4

категорий

емкостью более 12 м

: технические

предписания:

типовое постановление 211.

Примечание:

В декрете 77 -1134 от

сентября 1977 г. содер-

жатся пределы классификаций общих емкостей

складов с "стационарных резервуарах" в соответ-

ствии

со шкалой тоннажа, соответствующей массе

продукта,

содержащегося в стационарном резер-

вуаре.

Декретом

84 - 901 от 9 октября 1984 г. изменена

номенклатура классифицируемых установок и для

тех же складов в "стационарных резервуарах" ис-

пользуется шкала в кубометрах, соответствующая

общей номинальной емкости (объему) стационар-

ных резервуаров.

Пример:

"5 и 50 тонн соответствуют 12 и 120 м

5.3.3.

Схема установки

резервуаров

5.3.3.1.

Стационарные

неклассифицированные

хранилища

(постановление

от 30 июля

1979

г.)

См.

рисунки на с. 521 и 522.

5.3.3.2.

Стационарные хранилища,

подлежащие

декларации

5.3.3.2.1.

Расстояния,

которые необходимо соблюдать

Эти расстояния рассчитываются от отверстий

предохранительных клапанов или

наливных

горло-

вин резервуара (см.рисунок на с. 523).

5.3.3.2.2.

Минимальные горизонтальные

расстояния

между

стенками

резервуаров

СНГ

Они составляют:

— 0,6 м, если один из резервуаров имеет вмести-

мость

более 12 м

(5 т), но менее или равную

36 м

(15 т),

— 1м, если один из резервуаров имеет вмести-

мость

более 36 м

(15 т), но менее или равную

(35 т),

520

СНГ

СХЕМА

РАСПОЛОЖЕНИЯ СТАЦИОНАРНЫХ НЕКЛАССИФИЦИРОВАННЫХ

ХРАНИЛИЩ

Размещение

с огнезащитной сплошной стеной (стойкой к огню в течение

ч).

- Верхний край стены должен

быть

выше не менее чем на 0,5 уровня отверстий айв. Указанная

защитная

стенка должна

быть

расположена таким образом, что горизонтальная траектория

возможных паров между отверстиями а и в и элементами снизу

была

бы более 3 м. С другой стороны,

должны

быть

соблюдены минимальные расстояния, указанные ниже на схеме.

Размещение

без огнезащитной стенки (брандмауэра

Емкость хранилища

)

В случае выносного наливного устройства: расстояние от наливной горловины

Регламентированные элементы

Расстояние до дороги

Расстояние до частного участка

обитаемого или занятого помещения,

Дверь Г

гдв

имвется очаг

или

открытый огонь

Нижнее

вентиляционное отверстие

Люк

канализации, не защищенный сифоном

Склад горючих материалов (дрова, уголь)

Свободное пространство вокруг цистерны

Р«мр

дистанция, м

Ом

2м

•*в.4н>

-, <3.5т>

«12 н»

т)

Минин,

дистанция, н

Зм

5м

0,6

дистанция."

1,5

1_5W3HO

1,5

0,6м

>3н

>3и

'1,5и,

если низ окна

находится

ниже

уровня

верха

стенки;

Зм, если низ окна

находится

выше.

521

СНГ

0,30

Противопожарная

преграда

Крепление

0,30

м фундамент

Фундамент

Хранилища

подземные

полуподземные.

Подземные

полуподземные

резервуары

являются

объектом

спецификаций

CFBP

(Воспроизведено

разрешения

Жам-Эдартек).

Размещение

Пункт раздачи жидких углеводородов

Стенка резервуара жидких углеводородов

Отверстия

здании (внутренние) кроме тех, что используются исключитель-

но обслуживающим персоналом

Отверстия

жилых

помещениях, бюро, ателье, внешних по отношению

зда-

нию

Наименьшее расстояние до дорог

интенсивным движением,

национальных

дорог не классифицированных как дороги

интенсивным движением, и дорог

местных, дорог

внутри

городских

железных дорог кроме тех, которые об-

служивают здание

водных

путей.

Общественные здания категорий

1 по 4-ю:

больницы

госпитали, школь-

ные

университетские здания, детские сады, дома отдыха,

культовые

зда-

ния

музеи

Другие здания

1 по 4-ю категории

Емкость склада

от 12м» (5

т)

до 36 м

(15т)

7,5

от 36 м

(15т)

до 84 м

(35

т)

7.5

от 84 м

(35

т)

до

120

(50

т)

Правила

размещения

стационарных

хранилищ,

подлежащих

декларации.

522

СНГ

(35

т) <

120

(50

т)

Общие

условия

Ограж

шльной

высотой

м, помещен-

ное на расстоянии

м от стенки резервуара*

Портал (дверцы)

(Р) из

негорючего материала,

открывающийся наружу

закрытый на замок.

Ключ портала (ср)

защитной оболочке

Правила безопасности (CS),

вывешенные

вблизи

хранилища

Заземление

(Т) сопротивлением менее 100 Ом

Средства пожаротушения**

Водозабор (А) со шлангом

брандспойнтом

Два порошковых огнетушителя

(Е) по

нормам

NF-MIH89C

Q>36V

(15T)

Трубчатый

ороситель (А)

Два порошковых огнетушителя

(Е) по

нормам

№-МН21А,233ВиС

Дополнительное

оборудование:

(35 т)

< Q

S 120 м

(50

т)

Ограждение,

помещенное не менее чем

7,5 м

от

предохранительного клапана*

* Ограждение

не

обязательно, если хранилище

ромиицено

здании, обнесенном ограждением,

этом

случае

все

задвижки

краны должны быть укрыты

ящике,

крышка которого должна быть завинчена

во

•нерабочее время.

Не

обязательно, если склад размещается около жилых

зданий

относящихся

к ним

сооружений, которые

расположены

жилых зонах, оборудованных

общественными средствами пожаротушения.

Минимальные

горизонтальные

расстояния

между

стенками

резервуаров

СНГ

(с

разрешения Жам-Эдартек).

2м ~

36 M

(15

т) < Q « 84 м

(35 т)

Условия

оборудования наземных хранилищ, классифицированных

подлежащих декларации. Примечание:

расстояние

до

наливного

люка

не

регламентируется,

если

горловина

выносная

(с

разрешения Жам-Эдартек).

523
